BEDIENUNGSANLEITUNG Aleva GT Sub 322A HECO

Bitte führten Sie das Gerät am Ende seiner Lebensdauer den zur Verfügung stehenden Rückgabe- und Sammelsystemen zu.

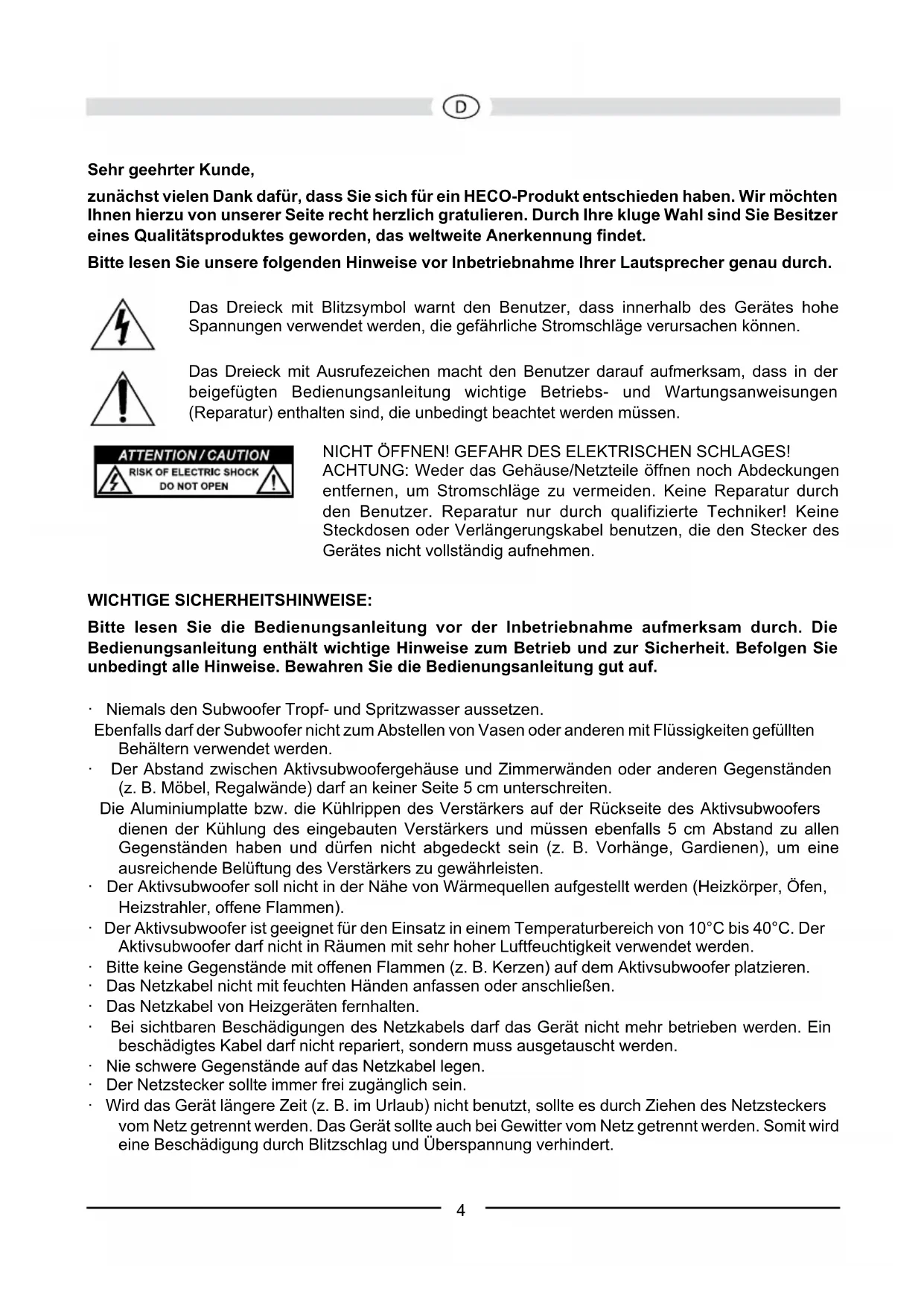

Sehr geehrter Kunde,

zunachst vielen Dank davon, dass Sie sich für ein HECO-Produkt entschieden haben. Wir möchten Ohnen hierzu von unserer Seiterecht herzlich gratulieren.Durch ihre kluge Wahl sind Sie Besitzer eines Qualitätsproduktes geworden, das weltweite Anerkennung findet.

Bitte lesen Sie unsere folgenden Hinweise vor Inbetriebnahme ihrer Lautsprecher genau durch.

Das Dreieck mit Blitzsymbol warnt den Benutzer, dass innerhalb des Gerätes hohe Spannungen verwendet werden, die gefährliche Stromschläge verursachen können.

Das Dreieck mit Ausrufezeichen macht den Benutzer darauf aufmerksam, dass in der beigefugten Bedienungsanleitung wichtige Betriebs- und Wartungsanweisungen (Reparatur) enthalten sind, die unbedingt beachtet werden müssen.

ATTENTION/CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

NICTOTFFNEN!GEFAHR DES ELEKTRISCHEN SCHLAGESI

ACHTUNG: Weder das Gehäuse/Netzele öffnen noch Abdeckungen entfernen, um Stromschlage zu vermeiden. Keine Reparatur durch den Benutzer. Reparatur nur durch qualifizierte Techniker! Keine Steckdosen oder Verlängerungskabel benutzen, die den Stecker des Gerätes nicht vollständig aufnehmen.

WICHTIGE SICHERHEITSHINWEISE:

Bitte IXe Si die Bedienungsanleitung vor der Inbetriebnahme aufmerksam durch. Die Bedienungsanleitung enthalt wichtige Hinweise zum Betrieb und zur Sicherheit. Befolgen Sie unbedingt alle Hinweise. Bewahren Sie die Bedienungsanleitung gut auf.

• Niemals den Subwoofer Tropf- und Spritzwasser aussetzen.
  Ebenfalls darf der Subwoofer nicht zum Abstellen von Vasen oder anderen mit Flüssigkeiten gefüllten Behältern verwendet werden.
• Der Abstand zwischen Aktivsubwoofergehäuse und Zimmerwänden oder anderen Gegenständen (z. B. Möbel, Regalwände) darf an keiner Seite 5 cm untersreiben.

Die Aluminiumplatte bzw. die Kuhlrippen des Verstärkers auf der Rückseite des Aktivsubwooferds dieren den Kuhlung des eingebauten Verstärkers und müssen ebenfalls 5 cm Abstand zu allen Gegenständen haben und)duren nicht abgedeckt sein (z. B. Vorhange, Gardienen), um eine ausreichende Belüftung des Verstärkers zu gewährleisten.

• Der Aktivsubwoofer soll nicht in der Höhe von Wärmequellen aufgestellt werden (Heizkörper, Öfen, Heizstrahler, offene Flammen).
• Der Aktivsubwoofer ist geeignet für den Einsatz in einem Temperaturbereich von 10^ bis 40^ . Der Aktivsubwooferarficht in Räumen mit sehr hoher Luftfeuchtigkeit verwendet werden.
  -itte keine Gegenstande mit offenen Flammen (z. B. Kerzen) auf dem Aktivsubwoofer platzieren.
  Das Netzkabel nicht mit feuchten Händen anfassen oder anschließen.
  Das Netzkabel von Heizgeräten fernhalten.
• Bei sightbaren Beschädigungen des Netzkabels darf das Gerät nicht mehr betrieben werden. Ein beschädigtes Kabelarficht repariert,sondern muss ausgetauscht werden.
• Nie schwere Gegenstände auf das Netzkabel legen.
• Der Netzstecker sollte immer frei zugänglich sein.

• Wird das Gerät langere Zeit (z. B. im Urlaub) nicht benutzt, sollte es durch Ziehen des Netzsteckers vom Netz getrennt werden. Das Gerät sollte auch bei Gewitter vom Netz getrennt werden. Somit wird eine Beschädigung durch Blitzschlag und Überspannung verhindert.

• Verwenden Sie keine Reinigungsmittel oder chemische Lösungsmittel, da sonst die Oberfläche beschädigt werden können.

• Reparaturen müssen immer qualifizierten Fachkräften überlassen werden, da man sich sonst gefährlichen Hochspannungen oder anderen Gefahren aussetzt.

DER AKTIVE SUBWOOFER HECO ALEVA GT SUB 322A

Dieses Gerät ist optisch und akustisch optimal auf die Laufsprecher der HECO ALEVA-GT-Serie abgestimmt, kann aber selbstverständlich auch mit anderen Laufsprechem kombiniert werden.

AUFSTELLUNG

Der vom Subwoofer wiedergegebene Frequenzbereich ist für das menschliche Ohr räumlich nicht ortbar, deshalb ist die Aufstellung im allgemeinen unproblematisch. Eine Platzierung vor dem Hörplatz in der Höhe der Frontlautsprecher ist jedoch vorzuziehen. Weiterhin sollen den Sie darauf achten, dass der Abstand zu Gegenständen und Wänden seitlich und nach hinten mindestens 20 cm beträgt, da sonst die Basswiedergabe beeinträchtigt werden kann.

DIE BEDIENUNGSELEMENTE DES SUBWOOFERS (BILD 1)

Netzanschluss (9)

Da es sich um einen Subwoofer mit eingebautem Veränderkherhandelt, muss dieser über das beiliegende Netzkabel an die Netzleitung angeschlossen werden.

Betriebsmodus-Schalter (1), LED-Betriebszustandsanzeige (3), Power Schalter (8)

	Power-Schalter ON Power-Schalter OFF
BETRIEBSMODUS-Schalter ON	Subwoofer im Dauerbetrieb, die LED leuchtet grün.Günstige Einstellung für die Wiedergabe vonProgrammen mit langen leisen Passagen (einunbeabsichtigtes Ausschalten des Subwoofoers wird verhindert).	Der Subwoofer istausgeschaltet; DieLED ist aus.Wird das Gerätlängere Zeit nichtbenutzt, sollte dieseEinstellung gewähltwerden
BETRIEBSMODUS-Schalter AUTO	Die automatische Ein-/Ausschaltung ist aktiviert(empfohlene Einstellung).Erhalt der Subwoofer ein Signal vom Receiver,schaltet er sich automatisch ein, die LED leuchtetgrün.Erhält der Subwoofer kein Signal mehr, schaltet ernoch wichtigen Minuten automatisch wieder in denStandby-Betrieb. Die LED leuchtet dann rot.

Line Eingänge (2)

Zum Anschluss an Niederpegelausgabe eines Receivers/Verständerkers (Stereo-Betrieb) siehe Bild 2. Zum Anschluss an einen AV-Receiver mit Niederpegel-Subwooferausgang siehe Bild 3.

Pegelregler (4)

Mit thisem Regler stellen Sie die Lautstärke im Bassbereich nach ihren Wünschen wie folgt ein:

1. Der Bassregler an Ihr Veränder wird in Mittelstellung (linear) gebracht.
2. Ganz wichtig: Den Pegelregler auf den linken Anschlag drehen (kleinste Lautstärke).
3. Legen Sie Musik auf und erhöhen Sie die Lautstärke mit dem Regler des Verstärkers auf das gewünschte Maß.
4. Den Basspegel mit dem Pegelregler auf gewünschte Lautstärke bringen.

Trennfrequenzregler (5)

Hiermit stellen Sie die hochste Frequenz ein, bis zu der Ihr Subwoofer arbeitet. In Kombination mit Regalloutsprechern sollen die Frequenz auf 50...150 Hz eingestellt werden,kommen Standloutsprecher zum Einsatz,ist eine Einstellung von 50Hz - 100Hz sinnvoll.

Bass EQ Regler (6)

Derunte Bassbereich um ca. 50Hz kann durch diesen Regler um + / - 3dB im Pegel variiert werden. Eine Anpassung des Tiefbasses an den Raum aber auch an den personlichen Geschmack ist so leicht.
moglich.

Phasenschalter (7)

Im Normalfall sollte der Phasenschalter auf 0^ eingestellt werden. In seltenen Fällen kann es jedoch von Vorteil sein, die Phase auf 180^ zu stellen (z. B. bei großer Entfernung des Subwoofoers zu den Front-Lautsprechern oder bei ungünstigen akustischen Eigenschaften des Raumes). Generell gilt: Die Stellung, bei der der untere Grundtonbereich voller klingt, ist die richtige.

Sicherung (10)

Als Sicherungarf nur der Typ verwendet werden, der auf der Rückseite des Verstärkersiben dem Sicherungshalter angegeben ist.

PFLEGE

Reinigen Sie das Gehäuse am besten mit einem milden Haushaltsreiniger. Verwenden Sie auf keinen Fall Möbelpolitur o. ä.

TECHNISCHE DATEN

Konfiguration:Bassreflex,sidefire

Bestückung: 300 mm Langhubchassis

Ausgangsleistung RMS/Max.: 180 / 320 Watt

Frequenzbereich: 20 - 150 Hz

Trennfrequency: 50 - 150 Hz regelbar

MaBe (BxHxT): 290 × 500 × 464 ~mm

Zubehor: Netzkabel

Technische Änderungen vorbehalten.

Dear Customer,

Uitgangsvermögen RMS/max.: 180 / 320 Watt

Frequentiebereik: 20 - 150 Hz

Scheidingsfrequentie: 50 - 150Hz regelbaar

Afmetingen (bxhxd): 290 × 500 × 464 ~mm

Accessoires: netkabel

TECHNISCHE WIJZIGENGOVORBEHOUDEN

Egregio cliente,

SUBWOOFERNS REGLAGE (BILD 1)

Natanslutning (9)

Wir gratulieren Ihnen! Durch ihre kluge Wahl sind Sie Besitzer eines HECO HiFi-Produktes geworden. HECO HiFi-Produkte erfreuen sich aufgrund der hohen Qualität eines ausgezeichneten Rufes weltweit. Dieser hohe Qualitätsstandard ermöglicht es für HECO HiFi-Lautsprecher 5 Jahre und für HECO HiFi-Elektronik 2 Jahre Garantie zu gewähren.

Die Produkte werden während des gesamten Fertigungsvorgangeslaufendkontrolliert und geprüft. Im Servicefall beachten Sieitte folgenden:

1. Die Garantiezeit beginnt mit dem Kauf des Produktes und gilt nur fur den Erstbesitzer.
2. Wahl durch Austausch oder Nachbesserung der defekten Teile. Weitergehende Ansprüche, insbesondere auf Minderung, Wandlung, Schadenersatz oder Folgeschäden sind ausgeschlossen.
3. Am Produkt dürfen keine unsachgemäßen Eingriffe vorgenommen worden sein.
4. Bei Inanspruchnahme der Garantie wenden Sie sichitte zunachst an ihren Fachhändler. Soller es sich als notwendig erweisen, das Produkt an uns einszuschicken, so sorgen Sieitte davon, dass das Produkt in einwandfreiier Originalverpackung verschicht wird, die Kaufquittung beigeufigt ist.
5. Von der Garantie ausgenommen sind: Leuchtmittel Verschleibeite Transportschaden, sightbar oder unsichtbar (Reklamationen fur solche Schaden mussen umgehend bei der Transportfirma, Bahn oder Post eigereicht werden.) - Kratzer in Metallteilen, Frontabdeckungen u.s.w. (These Defekte mussen innerhalb von 5 Tagen nach Kauf direkt bei ihrem Handler reklamiert werden.) - Fehler, die durch fehlherfte Aufstellung, falschen Anschluss, unsachgemäß Bedienung (siehe Bedienungsanleitung), Beanspruchung oder außer gewaltsame Einwirkung entstanden sind. Unsachgemäß reparierte oder geänderte Geräte, die von anderer Seite als von uns geöffnet wurden.
6. Folgeschäden an fremden Geräten - Kostenerstattung bei Schadensbehebung durch Dritte ohne unser vorheriges Einverständnis.

Serien-Nr./Serial-No.

Name und Anschrift des Handlers/Stempel

Nur gültig in Verbindung mit ihrer Kaufquittung!
