GEBRUIKSAANWIJZING New Phalanx 302A HECO

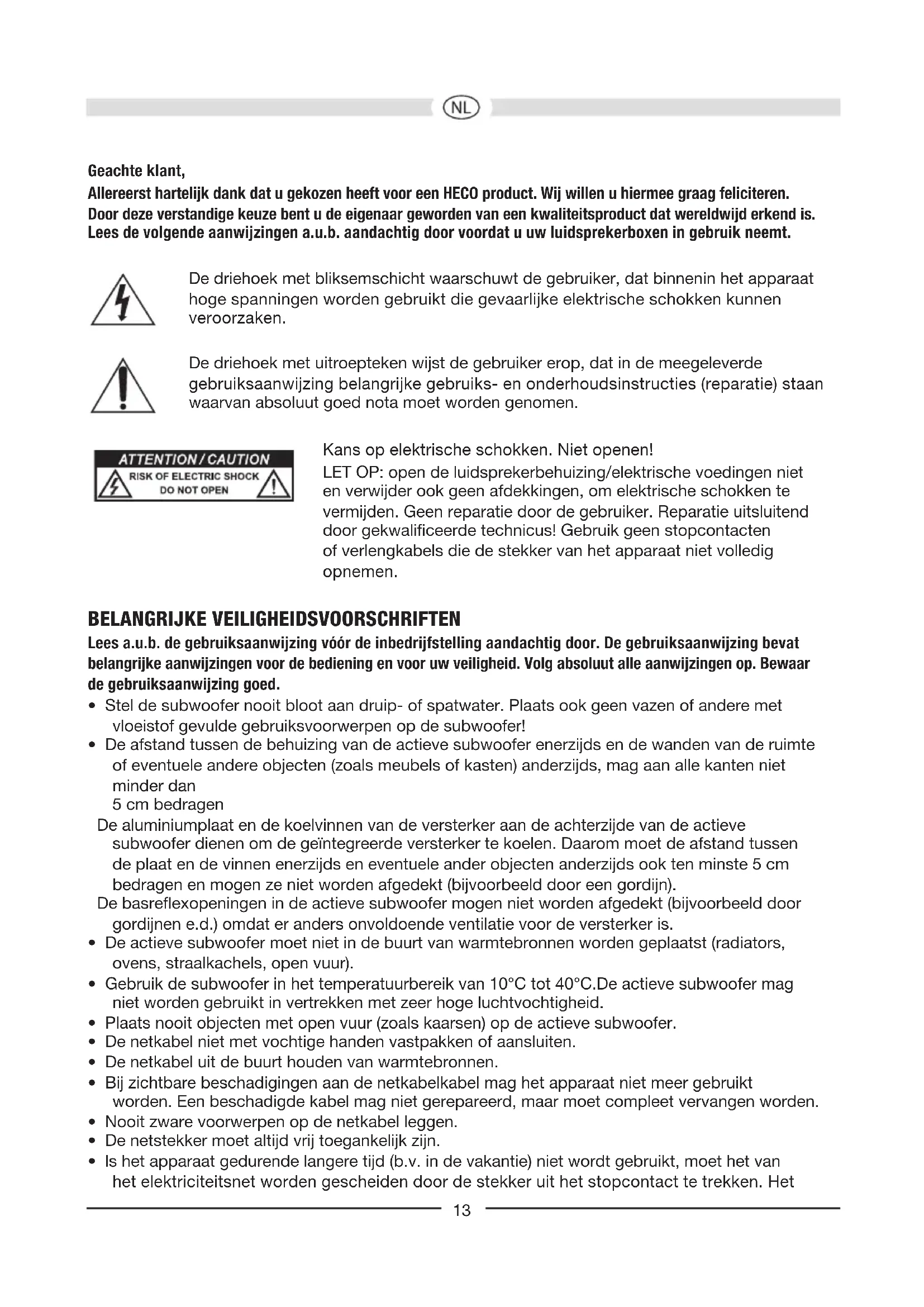

• Stel de subwoofer nooit bloot aan druip- of spatwater. Plaats ook geen vazen of andere met vloeistof gevulde gebruiksvoorwerpen op de subwoofer!

• De afstand tussen de behuizing van de actieve subwoofer enerzijds en de wanden van de ruimte of eventuele andere objecten (zoals meubels of kasten) anderzijds, mag aan alle kanten niet minder dan 5 cm bedragen De aluminiumplaat en de koelvinnen van de versterker aan de achterzijde van de actieve subwoofer dienen om de geïntegreerde versterker te koelen. Daarom moet de afstand tussen de plaat en de vinnen enerzijds en eventuele ander objecten anderzijds ook ten minste 5 cm bedragen en mogen ze niet worden afgedekt (bijvoorbeeld door een gordijn). De basreexopeningen in de actieve subwoofer mogen niet worden afgedekt (bijvoorbeeld door gordijnen e.d.) omdat er anders onvoldoende ventilatie voor de versterker is.

• De actieve subwoofer moet niet in de buurt van warmtebronnen worden geplaatst (radiators, ovens, straalkachels, open vuur).

• Gebruik de subwoofer in het temperatuurbereik van 10°C tot 40°C.De actieve subwoofer mag niet worden gebruikt in vertrekken met zeer hoge luchtvochtigheid.

• Plaats nooit objecten met open vuur (zoals kaarsen) op de actieve subwoofer.

• De netkabel niet met vochtige handen vastpakken of aansluiten.

• De netkabel uit de buurt houden van warmtebronnen.

• Bij zichtbare beschadigingen aan de netkabelkabel mag het apparaat niet meer gebruikt worden. Een beschadigde kabel mag niet gerepareerd, maar moet compleet vervangen worden.

• Nooit zware voorwerpen op de netkabel leggen.

• De netstekker moet altijd vrij toegankelijk zijn.

• ls het apparaat gedurende langere tijd (b.v. in de vakantie) niet wordt gebruikt, moet het van het elektriciteitsnet worden gescheiden door de stekker uit het stopcontact te trekken. Het14 apparaat moet ook bij onweer van het elektriciteitsnet worden gescheiden. Zodoende wordt een beschadiging door blikseminslag en overspanning verhinderd.

• Gebruik geen reinigingsmiddelen of chemische oplosmiddelen, aangezien anders het oppervlak beschadigd zou kunnen raken.

• Reparaties moeten altijd worden overgelaten aan gekwaliceerde geschoolde personen, aangezien men anders wordt blootgesteld aan gevaarlijke hoogspanningen of andere gevaren. PLAATSING Het door de subwoofer weergegeven frequentiebereik is voor het menselijke oor ruimtelijk niet hoorbaar. Daarom is de plaatsing over het algemeen ongecompliceerd. Wij adviseren echter om het apparaat voor de hoorplaats in de buurt van de frontluidspreker te plaatsen. Voorts adviseren wij om er op te letten dat de afstand naar voorwerpen en muren zijdelings en naar achteren toe tenminste 20 cm bedraagt. Hierdoor voorkomt u dat de basweergave negatief wordt beïnvloed. DE BEDIENELEMENTEN VAN DE SUBWOOFER (AFB. 1) Netaansluiting (11), Spanningsschakelaar (8) Het betreft een subwoofer met ingebouwde versterker, daarom moet deze met de meegeleverde kabel op het elektriciteitsnet worden aangesloten. De netspanning-keuzeschakelaar is in de fabriek ingesteld op 230 V voor gebruik in Europa. Belangrijk: als de subwoofer in de 120 V-stand wordt aangesloten op een 230 V-net, wordt de ingebouwde versterker onherstelbaar verwoest! Modus schakelaar (6), LED display mode (5), Power-schakelaar (9) Power-schakelaar ON Power-schakelaar OFF Modusschakelaar

Subwoofer in permanent bedrijf, de l.e.d. brandt groen. Voordelige instelling voor de weergave van programma‘s met lange en zachte passages (een abusievelijk inschakelen van de subwoofer wordt vermeden). Subwoofer uitgeschakeld l.e.d. uit. Als het apparaat voor een langere periode niet wordt gebruikt, verdient deze instelling de voorkeur. Modusschakelaar AUTO De automatische in- / uitschakeling wordt geactiveerd (aanbevolen instelling). Zodra de subwoofer een signaal van de receiver ontvangt, wordt hij automatisch weer ingeschakeld. De power-l.e.d. brandt groen. Zodra de subwoofer enkele minuten lang geen signaal meer ontvangt, wordt hij automatisch weer overgeschakeld op standby bedrijf, de l.e.d. brandt rood. Line ingangen (7) Zie afbeelding 2 voor het aansluiten van de laagniveau-uitgangen van een receiver/versterker (stereo-bedrijf). Zie afbeelding 3 voor het aansluiten op een AV receiver met laagniveau-subwooferuitgang.15 Niveauregelaar (1) Met deze regelaar kunt u het geluidsniveau in het lagetonen bereik naar wens instellen. Ga hiervoor als volgt te werk:

1. Zet de basregelaar van uw versterker in de middenstand (lineair).

2. Belangrijk: draai de niveauregelaar tot de aanslag naar links (kleinste volume).

3. Zet muziek aan en versterk het volume met de regelaar van de versterker tot dit de

gewenste waarde heeft.

4. Stel het lagetonenniveau met de niveauregelaar in op de gewenste waarde.

Scheidingsfrequentieregelaar (2) Hiermee stelt u de hoogste frequentie in die de subwoofer kan weergeven. In combinatie met de rekluidsprekers dient de frequentie te worden ingesteld op 50 Hz – 150 Hz. Bij het gebruik van staande luidsprekers adviseren wij om deze in te stellen op 50 Hz – 100 Hz. Faseregelaar (3) Over het algemeen moet de fasesregelaar worden ingesteld op (o°). In een enkele uitzondering kan het echter van voordeel zijn de fase in te stellen tussen 0° en 180° (bijvoorbeeld als de subwoofer en de front-satellieten erg ver van elkaar af staan of in geval van ongunstige akoestische eigenschappen van de ruimte). Principieel geldt: de stand waarbij het onderste basistoonbereik het natuurlijkste klingt, is het juiste. Bass EQ regelaar (4) Het onderste basbereik rond ca. 35 Hz (New Phalanx 302A)/40 Hz (New Phalanx 202A) kan door deze regelaar met 0 - 6 dB in niveau worden gevarieerd. Een aanpassing van de diepe bas aan het vertrek, maar ook aan de persoonlijke smaak is op deze manier eenvoudig mogelijk. Zekering (10) Er mogen alleen zekeringen worden gebruikt van het type dat vermeld staat in de opgedrukte driehoek naast de zekeringhouder aan de achterkant van de versterker. ONDERHOUD Gebruik voor het onderhoud van de vlakken een mild schoonmaakmiddel, hier dus absoluut geen meubelglansmiddel o.i.d. gebruiken. TECHNISCHE GEGEVENS New Phalanx 302A New Phalanx 202A Conguratie: Actief Subwoofer Actief Subwoofer Uitrusting 30 cm woofer 30 cm bass radiator 20 cm woofer 20 cm bass radiator Uitgangsvermogen RMS/max.: 350 / 400 Watt 220 / 350 Watt Frequentiebereik: 18 – 150 Hz 20 – 150 Hz Scheidingsfrequentie: 50 – 150 Hz regelbaar 50 – 150 Hz regelbaar Afmetingen (bxhxd): 380 x 442 x 435 mm 270 x 285 x 305 mm Accessoires: netkabel netkabel

TECHNISCHE WIJZIGINGEN VOORBEHOUDEN16
