Caractéristiques	Détails
Type de produit	Caisson de basses
Dimensions (L x H x P)	350 x 400 x 400 mm
Poids	12 kg
Puissance nominale	150 W
Réponse en fréquence	30 - 200 Hz
Type de haut-parleur	Woofer de 250 mm
Connectivité	Entrées RCA, LFE
Utilisation recommandée	Home cinéma, systèmes audio domestiques
Maintenance	Nettoyage régulier avec un chiffon doux, éviter l'humidité
Sécurité	Ne pas exposer à l'eau, utiliser sur une surface stable
Informations générales	Garantie de 2 ans, assistance technique disponible

FOIRE AUX QUESTIONS - Victa Prime Sub 252 A HECO

Le caisson de basses HECO Victa Prime Sub 252 A ne s'allume pas. Que faire ?

Vérifiez que le caisson est correctement branché à une prise électrique fonctionnelle. Assurez-vous que le câble d'alimentation est en bon état. Si le problème persiste, essayez de réinitialiser l'appareil en débranchant le câble pendant quelques minutes.

Je n'entends pas de basses provenant du HECO Victa Prime Sub 252 A. Que faire ?

Vérifiez que le caisson est bien connecté à votre système audio et que le signal audio est activé. Assurez-vous que le niveau de volume est réglé correctement et que les paramètres de votre appareil source sont configurés pour envoyer un signal aux enceintes.

Comment ajuster les réglages de fréquence sur le HECO Victa Prime Sub 252 A ?

Utilisez le bouton de réglage de fréquence situé à l'arrière du caisson pour ajuster la fréquence de coupure. Tournez le bouton dans le sens horaire pour augmenter la fréquence et dans le sens antihoraire pour la diminuer.

Le caisson de basses fait des bruits étranges. Que dois-je faire ?

Des bruits étranges peuvent indiquer un problème de connexion ou de matériel. Vérifiez que tous les câbles sont bien connectés et en bon état. Si le bruit persiste, contactez le service client pour obtenir de l'aide.

Comment installer correctement le HECO Victa Prime Sub 252 A ?

Placez le caisson dans un coin de la pièce pour une meilleure résonance des basses. Assurez-vous qu'il est éloigné des murs et des meubles pour éviter les vibrations indésirables. Connectez-le à votre amplificateur ou récepteur en utilisant les câbles appropriés.

Le caisson de basses ne se synchronise pas avec mes enceintes. Que faire ?

Vérifiez que le caisson et les enceintes sont correctement configurés dans votre système audio. Assurez-vous que les réglages de phase et de niveau sont compatibles. Si vous utilisez un système sans fil, vérifiez la connexion sans fil.

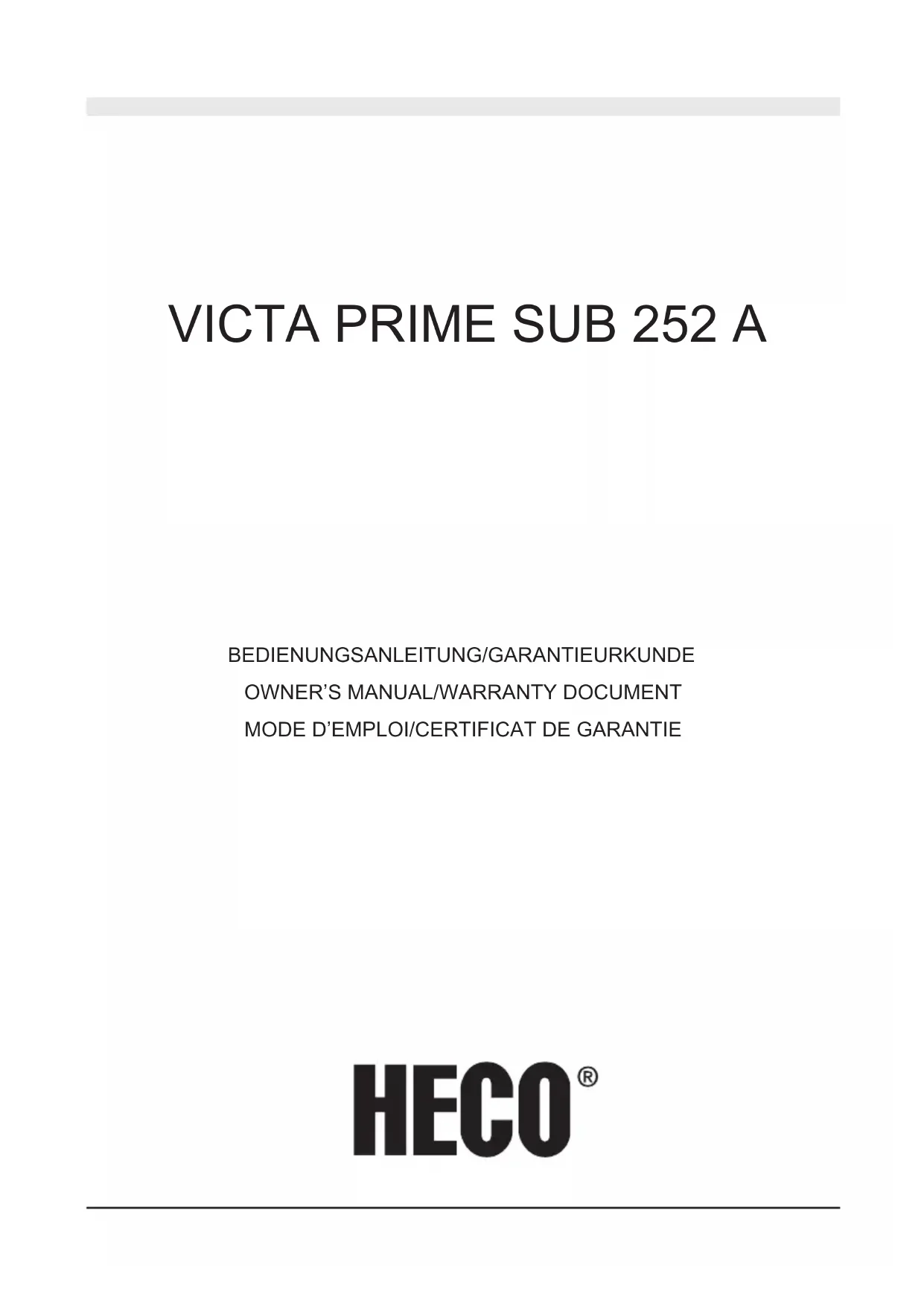

MODE D'EMPLOI Victa Prime Sub 252 A HECO

Une fois le produit en fin de vie, veuilles le déposer dans un point de recyclage approprié.

D 4
GB 7
F 10
⑨ 13
(1) 16
E 19
P 22
S 25
RUS 28
CHN 32
35
Abbildungen/lllustrations 38

Félicitations: vous venez d'acquérir un produit HECO et nous vous en remercions! Grace à votre excellent choix, vous étés devenus le propriétaire d'un produit de qualité de réputation mondiale. Lisez attentivement les instructions et respectez les consignes ci-jointes avant la mise en service de vos nouvelles enceintes.

Le triangle相对较 le symbole d'un éclair averit l'utilisateur que l'appareil est traversé par des tensions élevées pouvant entraîner des décharges électriques dangereuses.

Le triangle compteant le point d'exclamation indique à l'utilisateur de l'appareil que la notice d'utilisation jointe avec l'appareil contient des consignes d'utilisation et d'entretien importantes devant impératifement être respectées.

Attention! Ne pas ouvrir, risque d'électrocution!

ATTENTION: Veillez à ne pas ouvrir le boîtier/les blocs d'alimentation du haut-parleur ni à retarder les caches de protection afin d'éviter tout risque de décharge électrique. Aucune réparation ne doit être effectuee par l'utilisateur de l'appareil. Toute réparation doit être confiée exclusivement à un personnel qualifié! N'utilisez ni prises ni rallonges dans lesquilles il n'est pas possible d'enconcer complètement le connecteur.

AVIS IMPORTANT DE SECURITÉ

Veuillez tire attentivement la notice d'utilisation avant la mise en marche de l'appareil. La notice d'utilisation comporte des consignes de fonctionnement et de sécurité importantes. Respectez impératifement toutes les consignes. Conserve soigneusement la notice d'utilisation.

• Protégéz votre subwoofer des gouttes et des projections d'eau. Ne posez jamais des vases ou d'autres récipiens contenant des liquides sur le subwoofer.
• La distance entre le boîtier du subwoofer actif et les murs de la pièce ou les autres objets (par ex. meubles, parois d'étagères) doit être au minimum de 5 cm. La plaque d'aluminium et/ou les ailettes de refroidissement de l'amplificateur situées au dos du subwoofer actif seront au refroidissement de l'amplificateur intégré et doivent aussi être à un minimum de distance de 5 cm de tous les objets et ne peuvent pas être recouvertes (par ex. rideaux). L(es) ouverture(s) du bass-reflex du subwoofer actif ne doivent pas être recouvertes avec des objets (par ex. rideaux), afin de garantir une aération suffisante de l'amplificateur.
• Évitez d'installer le subwoofer à proximé de sources de chaleur ( éléments de chauffage, fours, radiateurs rayonnants, flames hues).
• Utilisez l'apparéil uniquement à une température ambiente comprise entre 10^ et 40^ . Le subwoofer actif ne peut pas être utilisé dans des pieces très humides.
• Merci de ne placer aucun objet avec des flammes nues (par ex. des bougies) sur le subwoofer actif.
• Ne pas toucher le cable d'alimentation avec des mains mouillées. Ne pas le connecter.
  Garder le cable d'alimentation à une bonne distance des radiateurs.
• En cas d'endommagement visible du cordon d'alimentation, l'appareil ne doit plus etre utilise. Tout cordon d'alimentation endommag ne doit pas etre réparé mais remplace.
• Ne jamais poser des objets lourds sur les câbles.
• La prise doit toujours être facilement accessible.
  Si l'appareil n'est pas utilisependant une pereiode prolongee (par ex. en vacances), mettez-le sous tension en debranchant le cordon d'alimentation. En cas d'orage, l'appareil doit eglement etre mis

sous tension afin d'éviter tout risque d'endommagement d' à un coup de foudre ou à une surtension. •KN'utilisez pas de produits de nettoyage ou de solvants chimiques afin de ne pas endommager la surface de l'appareil.

• Confiez systématiquement toute réparation à un personnel qualifié sous peine de vous exposer à des risques de haute tension ou à d'autres dangers.

Cet apparéil est conçu de manière optique optiquement et acoustiquement pour la série de haut-parleurs HECO VICTA PRIME. Cependant, il peut aussi bien sur être utilisé en combinaison avec d'autres haut-parleurs.

Pendant le branchement de vos haut-parleurs, veillez au fait que tous les apparciels soient eteints. De plus, veillez au fait que tous les cables des haut-parleurs soient polarisés correctement, c'est a dire que le pole positif de chaque sortie soit relié avec le pole positif de chaque entrée, et que le pole négatif de chaque sortie soit relié avec le pole négatif de chaque entrée. Veuillez aussi suivre avec attention le mode d'emploi de votre recepteur/amplificateur et des haut-parleurs.

INSTALLATION

La direction de la bande passante reproduite par le subwoofer n'est pas identifiable par l'oreille humaine. L'installation ne pose donc en généralaucun probleme.Un positionnement devant I'endroit d'ecoute a proximate des haut-parleurs frontaux est cependant préférable.De plus,veuillez veiller au fait que la distance avec les objets et les murs soit d'au moins 20 cm sur les cotés ainsi que vers I'arriere,afin que la reproduction sonore de la basse ne soit pas altereree.

Branchement au secteur (1), selecteur de tension (2)

Le subwoofer est muni d'un amplificateur intégré qui doit être connecté au secteur en utilisant le cable de secteur fourni. Le sélecteur de tension secteur est régle en usine sur 230 V pour une exploitation en Europe.

Attention: Tout branchement du subwoofer régle sur 115 V sur une tension secteur de 230 V entrainerait la destruction immédiate de l'amplificateur intégré!

Interrupteur marche/arrêt (3), Indication DEL de l'etat de fonctionnement (4)

Interrupteur marche/arrêt ONKI interrupteur marche/arrêtKOFF
La mise en / hors circuit automatique est activée.Si le subwoofer recoit un signal du récepteur, il s'allume automatiquement, et la DEL s'éclaire en vert.Si le subwoofer ne recoit plus aucun signal, il passae automatiquement à un mode de fonctionnement en standby après quelques minutes, la DEL est rouge.En mode de veille, la consommation d'électricité est 0,5 W.	Le subwoofer est étant, la DEL est éteinte.Si l'appareil n'est pas utilisé pendant un long moment, vous devriez désoir cette option.

Entree LINE IN (5)

Connectez la sortie à bas niveau subwoofer de votre récepteur (Sub-Pre-Out) avec l'entrée LINE IN du subwoofer (voir fig. 3). Pour cela, vous avez besoin du cable mono-cinch (qui n'est pas compris). Avec la fiche LINK OUT(11), vous pouvez connecter un subwoofer supplémentaire.

Entrées haut-niveau (6)

Pour la connexion aux sorties à haut niveau (sorties haut-parleurs) du récepteur/amplificateur. Voir fig. 2.

Commande de volume (7)

Grace a cette commande, you pouze regler le volume des graves selon voitre gout comme suit:

1. Placez la commande des graves de votre amplificateur en position centrale (linéaire).
2. Trés importante: Placez le réglage du volume dans la position de gauche (volume minimum).
3. Jouez de la musique et augmentez le volume de l'amplificateur à la hauteur désirée avec le régulateur de l'amplificateur.
4. Reglez le niveau des graves selon votre goût avec le régulateur de niveaux.

Régulateur de fréquence séparatrice (8)

Ce réglage détermine la limite supérieure de la bande de fréquences reproduites par le subwoofer. En combinaison avec des haut-parleurs installés sur des étagères, la fréquence devrait être régée entre 100Hz et 150Hz . Si vous utilisez des haut-parleurs colonne, un réglage entre 50Hz et 100Hz est alors ingénieux.

Interrupteur de phase (9)

Normalement, l'interrupteur de phase doit être placé sur 0^ . Dans des cas assez rares, il peut parfois être avantageux de régler la phase sur 180^ (par exemple en cas de grande distance entre le subwoofer et les haut-parleurs frontaux ou si la piece n'est pas bien conçue acoustiquement). En général: la position où la zone des sons de base sonne le peux est la bonne.

Fusible (10)

Utilisez exclusivement des fusibles du type indiqué sur le côte arrêté de l'amplificateur à coté du portefusible sur l'arrière.

SPECIFICATIONS TECHNIQUES

Equipement : pilote d'élovation longue 26 cm

Puisssance de sortie RMS/Max.: 100 / 200 Watt

Bande passante: 22 - 200Hz

Fréquence séparatrice: 50 - 200 Hz régable

Dimensions (LxHxP): 318 x 450 x 405 mm

Accessoires: cable secteur

Sous toutes réserves de modifications techniques.

Geachte klant,

Vouz avei hoi chisi et ees le propriete heureux d'un prodit HECO. Les produits HECO ont une excellenente reputation pour leur bonne qualite. Pour cette raison, nos accordons 5 ans de garantie sur tous les HECO haut-parleurs et 2 ans de garantie sur tous les amplificateurs HECO.

Les apparils sont soumis pendant toutes les opérations de fabrications à des contrôles et vérifications constants. Si, pourtant, vous rencontres des difficultés avec votre apparéil HECOKveuillez tenir compte de ce qui suit:

1. La garantie debute avec l'achat de l'appareil et est valable uniquement pour le premier propriete.
2. Pendant la période de garantie nous reparons les dommages provenant des defaults de matériel ou de fabrication et nous procedons, a notre guise, a l'échange ou à la réparation des pieces défectueuses.
3. Aucune réparation impropre ne doit avoir été effectuee à l'appareil.
4. Lors d'une demande de garantie, veuillez vous adresser en premier lieu à votre distributeur. Si ce dernier decide que l'appareil doit nous etre returnne, veuillez tener compte que: · l'appareil soit expedié dans son ermballage d'origine, · la carte de contrôle durement remplie soit jointe, · le bon d'achat soit joint.
5. Ne sont pas compris dans la garantie: • Matériel d'éclairage • Pièces d'usure • Avaries de transport, visibles ou non (de telles réclamations doivent être faites immédiatement auprès du transporteur, du chermin de fer ou de la poste). • Des rayures sur le boîtier, pièces metalliques, couvercles etc. (ces dommages doivent être signalés directement à votre distributeur dans les trois jours suivant l'achat). • Dommages résultat d'un raccordement incorrect, maniement incorrect (voir instructions de service), surcharge ou application de force extérieure.
   Appareils reparés non conformément ou modifiés et qui ont été ouverts par une personne autre que nous. • Dommages ultérieurs à d'autres apparêls. • Remboursement des frais à des tiers ayant effectué les réparations sans notre accord préalable.

GARANTIEKARTE WARRANTYKCARD

Typ/Type
