MODE D'EMPLOI ACCheck Laserliner

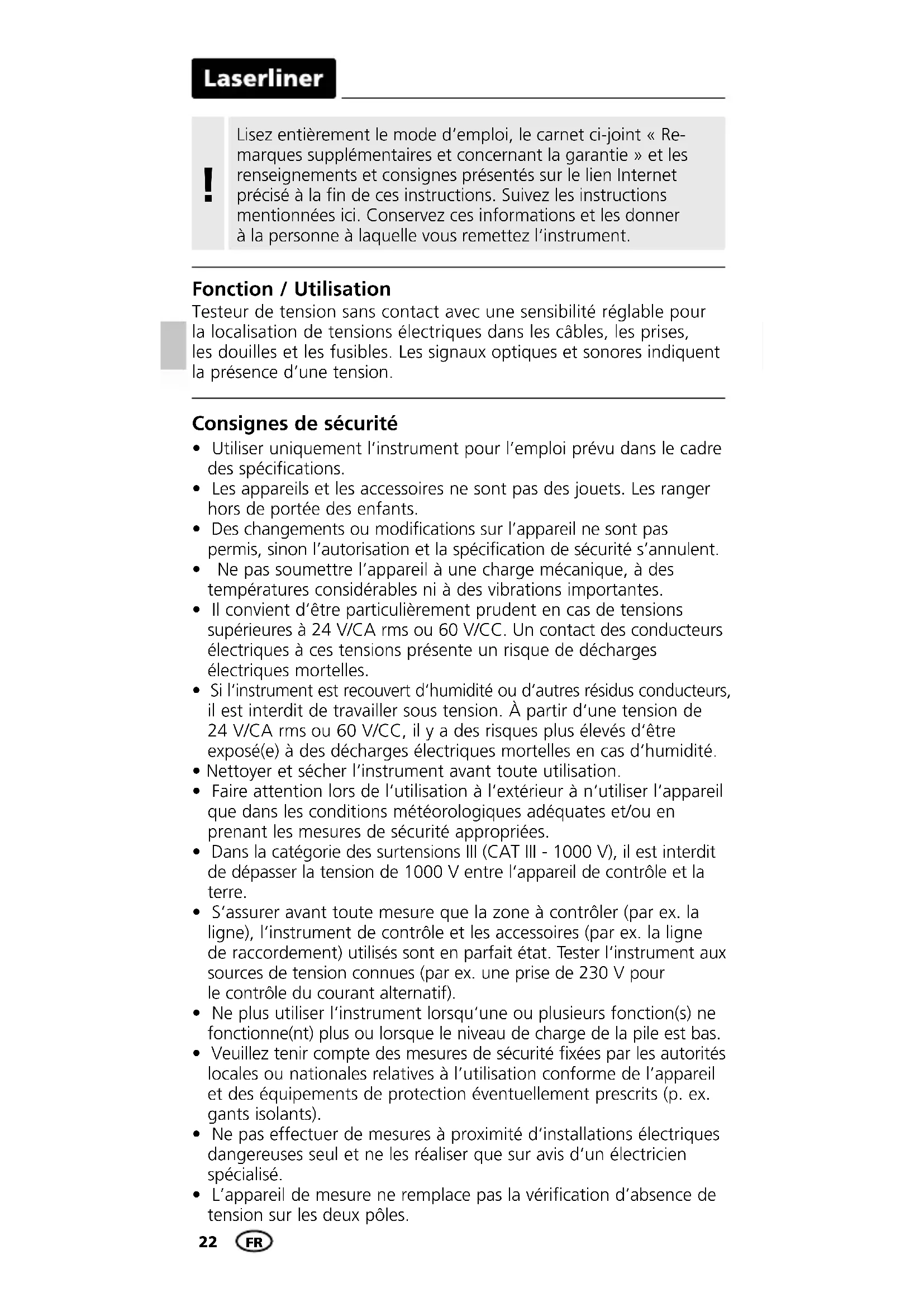

• Utiliser uniquement l’instrument pour l’emploi prévu dans le cadre des spécifications.

• Les appareils et les accessoires ne sont pas des jouets. Les ranger hors de portée des enfants.

• Des changements ou modifications sur l’appareil ne sont pas permis, sinon l’autorisation et la spécification de sécurité s’annulent.

• Ne pas soumettre l‘appareil à une charge mécanique, à des températures considérables ni à des vibrations importantes.

• Il convient d’être particulièrement prudent en cas de tensions supérieures à 24 V/CA rms ou 60 V/CC. Un contact des conducteurs électriques à ces tensions présente un risque de décharges électriques mortelles.

• Si l‘instrument est recouvert d‘humidité ou d‘autres résidus conducteurs, il est interdit de travailler sous tension. À partir d‘une tension de 24 V/CA rms ou 60 V/CC, il y a des risques plus élevés d‘être exposé(e) à des décharges électriques mortelles en cas d‘humidité.

• Nettoyer et sécher l‘instrument avant toute utilisation.

• Faire attention lors de l‘utilisation à l‘extérieur à n‘utiliser l‘appareil que dans les conditions météorologiques adéquates et/ou en prenant les mesures de sécurité appropriées.

• Dans la catégorie des surtensions III (CAT III - 1000 V), il est interdit de dépasser la tension de 1000 V entre l‘appareil de contrôle et la terre.

• S‘assurer avant toute mesure que la zone à contrôler (par ex. la ligne), l‘instrument de contrôle et les accessoires (par ex. la ligne de raccordement) utilisés sont en parfait état. Tester l‘instrument aux sources de tension connues (par ex. une prise de 230 V pour le contrôle du courant alternatif).

• Ne plus utiliser l‘instrument lorsqu‘une ou plusieurs fonction(s) ne fonctionne(nt) plus ou lorsque le niveau de charge de la pile est bas.

• Veuillez tenir compte des mesures de sécurité fixées par les autorités locales ou nationales relatives à l’utilisation conforme de l’appareil et des équipements de protection éventuellement prescrits (p. ex. gants isolants).

• Ne pas effectuer de mesures à proximité d‘installations électriques dangereuses seul et ne les réaliser que sur avis d‘un électricien spécialisé.

• L’appareil de mesure ne remplace pas la vérification d’absence de tension sur les deux pôles. Lisez entièrement le mode d‘emploi, le carnet ci-joint «Re- marques supplémentaires et concernant la garantie» et les renseignements et consignes présentés sur le lien Internet précisé à la fin de ces instructions. Suivez les instructions mentionnées ici. Conservez ces informations et les donner à la personne à laquelle vous remettez l‘instrument.

Remarque supplémentaire concernant l’utilisation Respecter les règles de sécurité techniques concernant les opérations sur des installations électriques, notamment: 1. la mise hors tension,

2. la protection contre toute remise en marche, 3. la vérification

d’absence de tension sur les deux pôles, 4. la mise à la terre et le court-circuitage, 5. la protection et le recouvrement des pièces sous tension voisines. Consignes de sécurité Comportement à adopter lors de rayonnements électromagnétiques

• L’appareil de mesure respecte les prescriptions et les valeurs limites de compatibilité électromagnétique conformément à la directive CEM 2014/30/UE.

• Il faut tenir compte des restrictions des activités par ex. dans les hôpitaux, les avions, les stations-services ou à proximité de personnes portant un stimulateur cardiaque. Les appareils électroniques peuvent être la source ou faire l‘objet de risques ou de perturbations. Consignes de sécurité Orifice de sortie de la DEL Utilisation avec des rayonnements optiques artificiels(OStrV - décret de protection du travail relatif aux rayonnements optiques artificiels)

• L’appareil fonctionne avec des DEL du groupe de risques RG 0 (groupe libre, pas de risque) conformément aux normes en vigueur pour la sécurité photobiologique (EN 62471:2008-09 et suiv. / CEI/TR 62471:2006-07 et suiv.) dans leurs versions actuelles.

• Puissance de rayonnement : longueur d’ondes de pic égale à 456 nm. Les densités de rayon moyennes sont inférieures aux valeurs limites du groupe de risques RG 0.

• L’émission accessible des DEL est inoffensive pour l‘œil humain et la peau de l’homme en cas d’utilisation conforme à la destination prévue et dans des conditions raisonnablement prévisibles.

• Il n’est pas possible d’exclure totalement des effets optiques irritants (par ex., éblouissement, aveuglement par des éclairs, images rémanentes, troubles de la perception des couleurs) surtout en cas d’une faible luminosité du champ périphérique.

• Ne pas regarder délibérément et directement la source de rayonnement pendant une durée prolongée.

• Aucun entretien n’est nécessaire pour garantir le respect des valeurs limites du groupe de risques RG 0. FR24

Pointe du détecteur ON / OFF Réglage de la sensibilité Clip pour la poche Lampe de poche Marche/Arrêt Lampe de poche Compartiment à piles au dos de l‘appareil

Mise en place des piles Ouvrir le compartiment à piles et introduire les piles en respectant les symboles de pose. Veiller à ce que la polarité soit correcte. Avant toute utilisation, vérifier le bon fonctionnement de l‘appareil dans un circuit de service connu en fonction de la gamme de tension indiquée pour l‘appareil. Pour éviter des erreurs de mesure, contrôler les piles avant toute utilisation en allumant la lampe de poche intégrée (voir le point 5)

Symboles Avertissement de la présence d‘une tension électrique dangereuse : À cause de composants non protégés et sous tension à l‘intérieur du boîtier, il peut y avoir un danger suffisant d‘exposition des personnes au risque d‘une décharge électrique. Classe de protection II : L‘appareil de contrôle dispose d‘une isolation renforcée ou double. Catégorie de surtension III : Moyen d‘exploitation dans des installations fixes et pour les cas qui ont des exigences particulières au niveau de la fiabilité et de la disponibilité des moyens d‘exploitation, par ex. des interrupteurs dans des installations fixes et des appareils pour l‘utilisation industrielle avec un raccordement permanent à l‘installation fixe.AC-Check

Localisation des tensions électriques Poser la pointe du détecteur sur la zone à contrôler (par ex. câble, prise, etc.). Si une tension est présente, la pointe du détecteur s‘allume et un signal retentit. Pour des raisons de sécurité, vérifier tous les trois fils de phase (L1, L2 et L3) pour identifier la présence d‘une tension !

Remplacer les piles en cas de signal sonore faible ou de puis- sance réduite de la lampe de poche.

Réglage de la sensibilité La rotation de la roue (2) permet de régler la sensibilité de l’appareil (5 ... 1000 VCA). Il est ainsi possible de localiser des champs électriques à une grande distance en déplaçant l‘appareil sur la zone à contrôler. La variation de la sensibilité permet de détecter la ligne conductrice. Si une tension est présente, la pointe du détecteur s‘allume et un signal retentit.

Faire attention au fait qu‘une tension peut toujours être présente même en l‘absence d‘un signal. Des différences au niveau de la construction de la douille de raccordement ou du type d‘isolation (épaisseur et type) peuvent avoir une influence sur la fonctionnalité de l‘appareil. Il est impossible de détecter une tension derrière des panneaux et des revêtements métalliques.

Lampe de poche Maintenir la touche 4 enfoncée pour allumer la lampe de poche. La lampe s‘éteint automatiquement dès que l‘on relâche la touche. Données techniques Indicateur LED, signal acoustique Plage de tension 5 V/AC ... 1000 V/AC Fréquence 50 ... 400 Hz Catégorie de surtension CAT III - 1000V (non condensante) Degré de pollution 2 Alimentation électrique 2 piles alcalines de 1,5 V (type AAA) Conditions de travail 0°C … 40°C , Humidité relative de l’air max. 80 % RH, non condensante, Altitude de travail max. de 2000m au-dessus du niveau moyen de la mer Conditions de stockage -10°C ... 60°C, Humidité relative de l’air max. 80 % RH Dimensions (L x H x P) 154 x 32 x 28 mm Poids (piles incluse) 50 g Sous réserve de modifications techniques. 11.17 Réglementation UE et élimination des déchets L‘appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l‘Union européenne. Ce produit est un appareil électrique et doit donc faire l‘objet d‘une collecte et d‘une mise au rebut sélectives conformément àla directive européenne sur les anciens appareils électriques et électroniques (directive DEEE). Autres remarques complémentaires et consignes de sécurité sur http://laserliner.com/info?an=acchk Remarques concernant la maintenance et l'entretien Nettoyer tous les composants avec un chiffon légèrement humide et éviter d'utiliser des produits de nettoyage, des produits à récurer ou des solvants. Retirer la/les pile(s) avant tout stockage prolongé de l'appareil. Stocker l'appareil à un endroit sec et propre.AC-Check
