KÄYTTÖOHJE ACCheck Laserliner

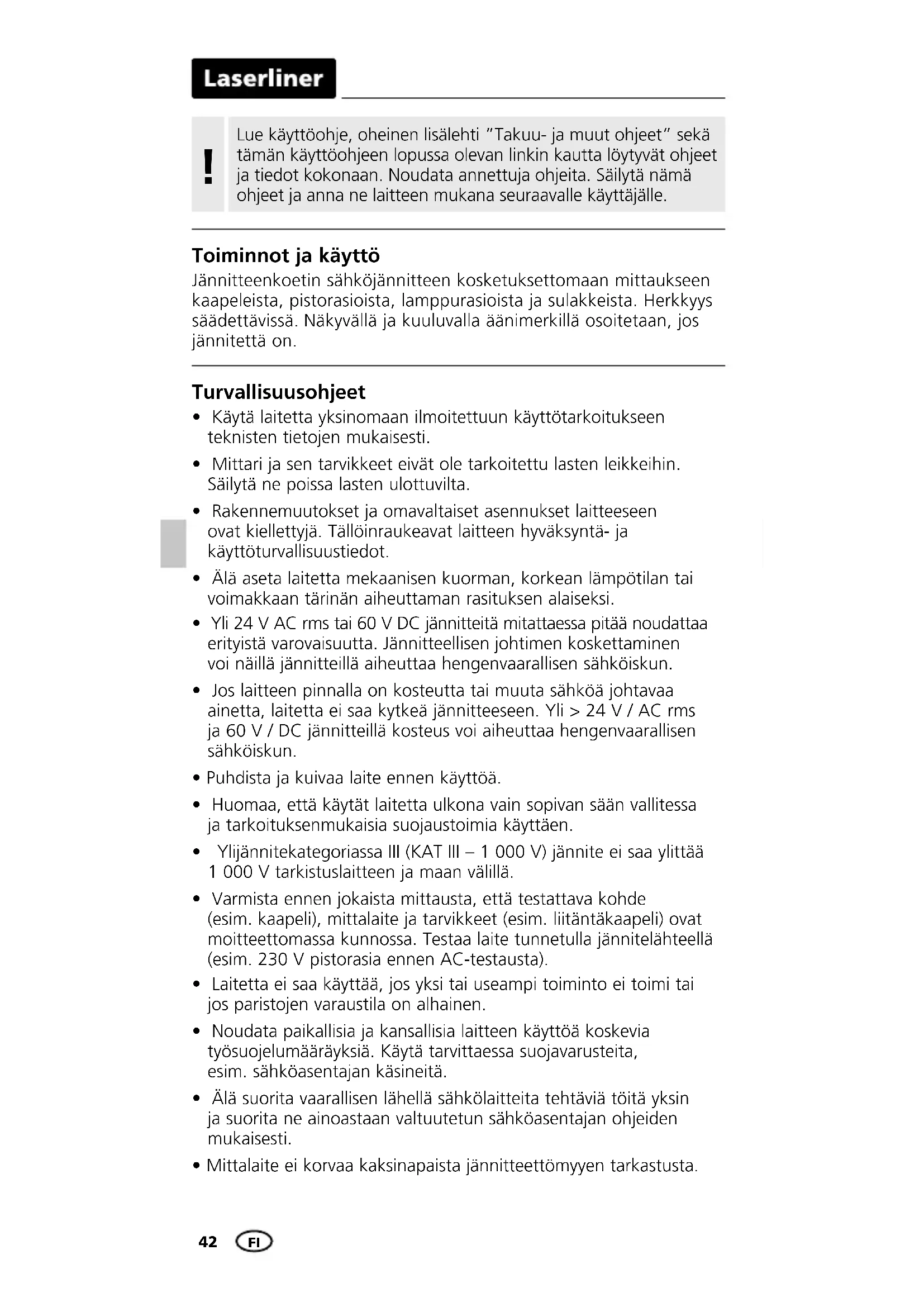

Toiminnot ja käyttö Jännitteenkoetin sähköjännitteen kosketuksettomaan mittaukseen kaapeleista, pistorasioista, lamppurasioista ja sulakkeista. Herkkyys säädettävissä. Näkyvällä ja kuuluvalla äänimerkillä osoitetaan, jos jännitettä on. Turvallisuusohjeet

• Käytä laitetta yksinomaan ilmoitettuun käyttötarkoitukseen teknisten tietojen mukaisesti.

• Mittari ja sen tarvikkeet eivät ole tarkoitettu lasten leikkeihin. Säilytä ne poissa lasten ulottuvilta.

• Rakennemuutokset ja omavaltaiset asennukset laitteeseen ovat kiellettyjä. Tällöinraukeavat laitteen hyväksyntä- ja käyttöturvallisuustiedot.

• Älä aseta laitetta mekaanisen kuorman, korkean lämpötilan tai voimakkaan tärinän aiheuttaman rasituksen alaiseksi.

• Yli 24 V AC rms tai 60 V DC jännitteitä mitattaessa pitää noudattaa erityistä varovaisuutta. Jännitteellisen johtimen koskettaminen voi näillä jännitteillä aiheuttaa hengenvaarallisen sähköiskun.

• Jos laitteen pinnalla on kosteutta tai muuta sähköä johtavaa ainetta, laitetta ei saa kytkeä jännitteeseen. Yli > 24 V / AC rms ja 60 V / DC jännitteillä kosteus voi aiheuttaa hengenvaarallisen sähköiskun.

• Puhdista ja kuivaa laite ennen käyttöä.

• Huomaa, että käytät laitetta ulkona vain sopivan sään vallitessa ja tarkoituksenmukaisia suojaustoimia käyttäen.

• Ylijännitekategoriassa III (KAT III – 1 000 V) jännite ei saa ylittää 1 000 V tarkistuslaitteen ja maan välillä.

• Varmista ennen jokaista mittausta, että testattava kohde (esim. kaapeli), mittalaite ja tarvikkeet (esim. liitäntäkaapeli) ovat moitteettomassa kunnossa. Testaa laite tunnetulla jännitelähteellä (esim. 230 V pistorasia ennen AC-testausta).

• Laitetta ei saa käyttää, jos yksi tai useampi toiminto ei toimi tai jos paristojen varaustila on alhainen.

• Noudata paikallisia ja kansallisia laitteen käyttöä koskevia työsuojelumääräyksiä. Käytä tarvittaessa suojavarusteita, esim. sähköasentajan käsineitä.

• Älä suorita vaarallisen lähellä sähkölaitteita tehtäviä töitä yksin ja suorita ne ainoastaan valtuutetun sähköasentajan ohjeiden mukaisesti.

• Mittalaite ei korvaa kaksinapaista jännitteettömyyen tarkastusta. FIAC-Check

Lisäohjeita Noudata yleisesti hyväksyttyjä sähkölaitteiden turvallisuutta koskevia teknisiä periaatteita, esimerkiksi: 1. Kytke irti verkosta 2. Estä tahaton verkkoon uudelleen kytkeminen 3. Tarkista jännitteettömyys kaksinapaisesti 4. Maadoita ja oikosulje 5. Varmista ja peitä lähellä sijaitsevat jännitteiset osat. Turvallisuusohjeet Sähkömagneettinen säteily

• Mittauslaite täyttää EMC-direktiivin 2014/30/EU sähkömagneettista sietokykyä koskevat vaatimukset ja raja-arvot.

• Huomaa käyttörajoitukset esim. sairaaloissa, lentokoneissa, huoltoasemilla ja sydäntahdistimia käyttävien henkilöiden läheisyydessä. Säteilyllä voi olla vaarallisia vaikutuksia sähköisissä laitteissa tai se voi aiheuttaa niihin häiriöitä. Turvallisuusohjeet LED-lähtö Keinotekoinen optinen säteily OStrV

• Laitteen LEDit kuuluvat riskiryhmään RG 0 (vapaa ryhmä, ei riskiä) voimassa olevien fotobioottista turvallisuutta koskevien standardien (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) mukaan.

• Säteilyteho: Huippuaallonpituus 456 nm. Keskimääräiset säteilymäärät alittavat riskiryhmän RG0 raja-arvot.

• LEDien säteily on määräysten mukaisessa käytössä ja ennakoitavissa olosuhteissa vaaratonta ihmissilmälle ja -iholle.

• Ohimeneviä häiritseviä optisia vaikutuksia (esim. häikäisy, salamasokeus, jälkikuvat, värinäön heikkeneminen) ei voida kokonaan sulkea pois, erityisesti huonoissa valaistusolosuhteissa.

• Älä katso pitkiä aikoja suoraan valonlähteeseen.

• Laite ei tarvitse huoltoa riskiryhmän RG 0:n raja-arvojen alittumisen takaamiseksi. FI44

Ilmaisinkärki ON / OFF Herkkyysasetuksen säätäminen Taskuklipsi Valaisin on / off Valaisin Takasivun paristolokero

Paristojen asettaminen Avaa paristolokero ja aseta paristot sisään ohjeiden mukaisesti. Huomaa paristojen oikea napaisuus. Tarkista laite ennen jokaista käyttökertaa laitteelle annetun jännitealueen mukaisesti sellaisessa virtapiirissä, jonka tunnet. Tarkista paristot ennen käyttöä kytkemällä laitteen valaisin päälle, jotta vältät mittausvirheet. (ks. kohta 5)

Merkit Varoitus vaarallisesta sähköjännitteestä: Suojaamattomat, sähköä johtavat rakenneosat saattavat aiheuttaa kotelon sisällä vaaran, jolloin henkilöllä on riski saada sähköisku. Suojausluokka II: Tarkistuslaitteessa on vahvistettu tai kaksinkertainen eristys. Ylijännitekategoria III: Kiinteisiin asennuksiin sisältyvät apuvälineet ja sellaiset tapaukset, joissa asetetaan erityisvaatimuksia apuvälineiden luotettavuudelle ja käytettävydelle, esim. kiinteiden asennusten kytkimet ja teollisuudessa käytettävät kiinteästi asennetut ja jatkuvasti sähköverkkoon liitettyinä olevat laitteet.AC-Check

Sähköjännitteen paikallistaminen Aseta ilmaisinkärki tarkistettavan alueen (esim. kaapelin, pistorasian tms.) kohdalle. Jos jännitettä on, ilmaisinkärki palaa ja kuuluu merkkiääni. Tarkista turvallisuussyistä jännitteen varalta kaikki johtimet (L1, L2, L3)!

Vaihda paristot, jos merkkiääni on heikko tai valaisimen valaistusteho on heikentynyt.

Herkkyysasetuksen säätäminen Mittarin herkkyys (5 - 1000 V AC) säädetään kääntämällä kiekkoa (2). Siten voi jännitekentän paikallistaa kauempaa samalla kun laitetta liikutetaan tarkistettavan alueen yli. Jännitteinen johto paikannetaan mittausherkkyyttä muuntelemalla. Jos jännitettä on, ilmaisinkärki palaa ja kuuluu merkkiääni.

Valaisin Kytke valaisin päälle pitämällä näppäin 4 painettuna. Valo sammuu, kun vapautat näppäimen. Tekniset muutokset mahdollisia. 11.17 EY-määräykset ja hävittäminen Laite täyttää kaikki EY:n sisällä tapahtuvaa vapaata tavaravaihtoa koskevat standardit. Tämä tuote on sähkölaite. Se on kierrätettävä tai hävitettävä vanhoja sähkö- ja elektroniikkalaitteita koskevan EY-direktiivin mukaan. Lisätietoja, turvallisuus- yms. ohjeita: http://laserliner.com/info?an=acchk Tekniset tiedot Osoitin Ledi, äänimerkki Jännitealue 5 V/AC ... 1000 V/AC Taajuus 50 ... 400 Hz Ylijännitekategoria CAT III - 1000V (ei kondensoituva) Likaantumisaste 2 Virransaanti 2 x 1,5V alkaliparistoa (tyyppi AAA) Käyttöympäristö 0°C … 40°C , Ilmankosteus maks. 80% RH, ei kondensoituva, Asennuskorkeus maks. 2000 m merenpinnasta Varastointiolosuhteet -10°C ... 60°C, Ilmankosteus maks. 80% RH Mitat (L x K x S) 154 x 32 x 28 mm Paino (sis. paristot) 50 g

Huomaa, että jännitettä voi vielä olla, vaikka ilmoitusta jännitteestä ei näy. Liittimien rakenne-erot ja eriste (paksuus ja tyyppi) voivat vaikuttaa laitteen toimintaan. Paneelien ja metallilevyjen takaa jännitettä ei voi tunnistaa.

Ohjeet huoltoa ja hoitoa varten Puhdista kaikki osat nihkeällä kankaalla. Älä käytä pesu- tai hankausaineita äläkä liuottimia. Ota paristo(t) pois laitteesta pitkän säilytyksen ajaksi. Säilytä laite puhtaassa ja kuivassa paikassa.AC-Check
