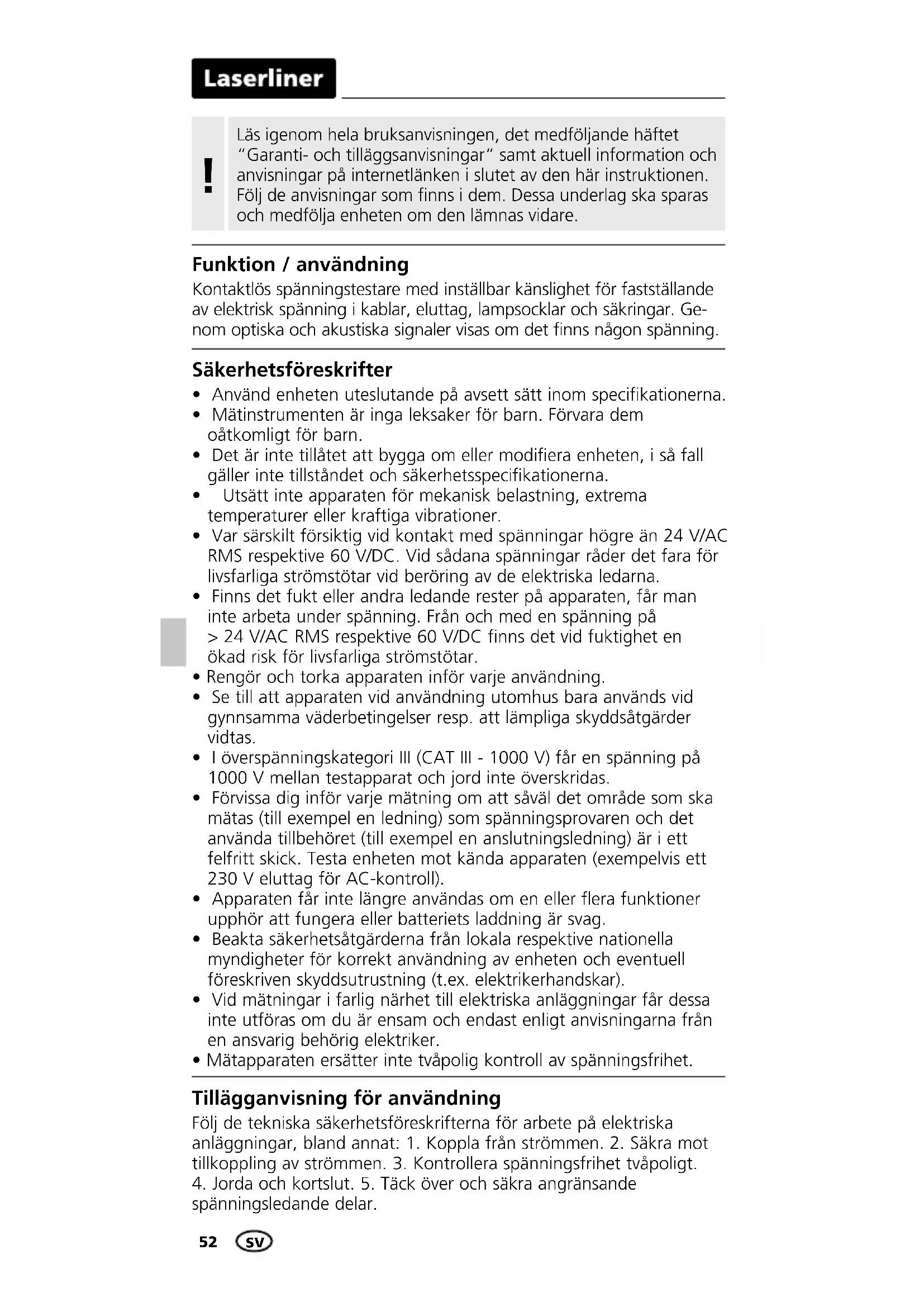

BRUKSANVISNING ACCheck Laserliner

Funktion / användning Kontaktlös spänningstestare med inställbar känslighet för fastställande av elektrisk spänning i kablar, eluttag, lampsocklar och säkringar. Ge- nom optiska och akustiska signaler visas om det finns någon spänning. Säkerhetsföreskrifter

• Använd enheten uteslutande på avsett sätt inom specifikationerna.

• Mätinstrumenten är inga leksaker för barn. Förvara dem oåtkomligt för barn.

• Det är inte tillåtet att bygga om eller modifiera enheten, i så fall gäller inte tillståndet och säkerhetsspecifikationerna.

• Utsätt inte apparaten för mekanisk belastning, extrema temperaturer eller kraftiga vibrationer.

• Var särskilt försiktig vid kontakt med spänningar högre än 24 V/AC RMS respektive 60 V/DC. Vid sådana spänningar råder det fara för livsfarliga strömstötar vid beröring av de elektriska ledarna.

• Finns det fukt eller andra ledande rester på apparaten, får man inte arbeta under spänning. Från och med en spänning på > 24 V/AC RMS respektive 60 V/DC finns det vid fuktighet en ökad risk för livsfarliga strömstötar.

• Rengör och torka apparaten inför varje användning.

• Se till att apparaten vid användning utomhus bara används vid gynnsamma väderbetingelser resp. att lämpliga skyddsåtgärder vidtas.

• I överspänningskategori III (CAT III - 1000 V) får en spänning på 1000 V mellan testapparat och jord inte överskridas.

• Förvissa dig inför varje mätning om att såväl det område som ska mätas (till exempel en ledning) som spänningsprovaren och det använda tillbehöret (till exempel en anslutningsledning) är i ett felfritt skick. Testa enheten mot kända apparaten (exempelvis ett 230 V eluttag för AC-kontroll).

• Apparaten får inte längre användas om en eller flera funktioner upphör att fungera eller batteriets laddning är svag.

• Beakta säkerhetsåtgärderna från lokala respektive nationella myndigheter för korrekt användning av enheten och eventuell föreskriven skyddsutrustning (t.ex. elektrikerhandskar).

• Vid mätningar i farlig närhet till elektriska anläggningar får dessa inte utföras om du är ensam och endast enligt anvisningarna från en ansvarig behörig elektriker.

• Mätapparaten ersätter inte tvåpolig kontroll av spänningsfrihet. Tillägganvisning för användning Följ de tekniska säkerhetsföreskrifterna för arbete på elektriska anläggningar, bland annat: 1. Koppla från strömmen. 2. Säkra mot tillkoppling av strömmen. 3. Kontrollera spänningsfrihet tvåpoligt.

4. Jorda och kortslut. 5. Täck över och säkra angränsande

spänningsledande delar. SVAC-Check

Säkerhetsföreskrifter Utgångsöppning LED Användning med artificiell optisk strålning (OStrV)

• Apparaten arbetar med LEDer i riskgrupp RG 0 (fri grupp, ingen risk) enligt gällande normer för fotobiologisk säkerhet (EN 62471:2008- 09ff / IEC/TR 62471:2006-07ff) i era aktuella fattningar.

• Strålningseffekt: Max våglängd lika med 456 nm. Genomsnittliga stråltätheten ligger under gränsvärdet för riskgrupp RG0.

• Den aktuella strålningen från LEDerna är vid avsedd användning och under förnuftiga och förutsägbara betingelser ofarlig för ögonen och huden.

• Övergående, irriterande optiska effekter (t.ex. bländning, blixtblindhet, efterbilder, påverkan på färgseendet) kan inte helt uteslutas, speciellt vid låg ljusnivå i omgivningen.

• Titta inte med avsikt direkt in i strålningskällan.

• För att säkerställa att gränsvärdena för riskgrupp RG0 inte överskrids krävs inget underhåll. Säkerhetsföreskrifter Kontakt med elektromagnetisk strålning

• Mätapparaten uppfyller föreskrifter och gränsvärden för elektro- magnetisk kompatibilitet i enlighet med EMV-riktlinjen 2014/30/EU.

• Lokala driftsbegränsningar, t.ex. på sjukhus, flygplan, bensinstationer eller i närheten av personer med pacemaker ska beaktas. Det är möjligt att det kan ha en farlig påverkan på eller störa elektroniska apparater.

Symboler Varning för farlig elektrisk spänning: Genom oskyddade spänningsförande byggkomponenter inne i huset kan en tillräcklig fara uppstå att personer utsätts för risken att få en elektrisk stöt. Skyddsklass II: Testapparaten är försedd med en förstärkt eller dubbel isolering. Överspänningskategori III: Utrustning i fasta installationer och i sådana fall där det ställs särskilda krav på tillförlitlighet och tillgänglighet för utrustningen, t.ex. omkopplare i fasta installationer och apparater för industriellt bruk med permanent anslutning till den fasta installationen.54

Detektorspets ON / OFF Inställning av känslighet Fickspänne Ficklampa PÅ/AV Ficklampa Batterifack på baksidan

Sätt i batterierna Öppna batterifacket och lägg i batterier enligt installationssymbolerna. Tänk på att vända batteriernas poler åt rätt håll. Testa apparaten före varje användning med en bekant driftström- krets i enlighet med angivet spänningsområde för apparaten. För att undvika felmätningar, testa batterierna före användning genom att slå på den inbyggda ficklampan. (Se punkt 5.)

Testa för säkerhets skull alla tre fasledarna (L1, L2, L3) om det finns spänning!

Om den akustiska signalen är svag eller ficklampan har minskad effekt ska batterierna bytas.

Genom att variera känsligheten kan den strömförande ledningen fastställas.

Lokalisera elektriska spänningar Sätt detektorspetsen på det område som ska testas (t.ex. kabel, eluttag osv.). Om en spänning finns lyser detektorspetsen och en signal ljuder.

Genom att vrida på vredet (2) kan du ställa in apparatens känslighet (5 … 1000 VAC). Därmed kan spänningsfält lokaliseras på större avstånd när apparaten förs över det område som ska testas.

Inställning av känslighet Om en spänning finns lyser detektorspetsen och en signal ljuder. Observera att det alltid kan finnas spänning trots att en indi- kation på detta uteblir. På grund av skillnader i konstruktion på kontakter eller olika slags isolering (tjocklek och typ) kan funktionaliteten påverkas. Bakom paneler och lock av metall kan ingen spänning upptäckas.

Ficklampa För att slå på ficklampan hålls knapp 4 intryckt. Ljuset stängs av automatiskt när knappen släpps upp igen. EU-bestämmelser och kassering Apparaten uppfyller alla nödvändiga normer för fri handel av varor inom EU. Den här produkten är en elektrisk apparat och den måste sopsorteras enligt det europeiska direktivet för uttjänta el- och elektronikapparater. Ytterligare säkerhets- och extra anvisningar på: http://laserliner.com/info?an=acchk Tekniska data Indikator Lysdiod, ljudsignal Spänningsområde 5 V/AC ... 1000 V/AC Frekvens 50 ... 400 Hz Överspänningskategori CAT III - 1000V (ej kondenserande) Nedsmutsningsgrad 2 Strömförsörjning 2 x 1,5V alkalibatterier (typ AAA) Arbetsbetingelser 0°C … 40°C , Luftfuktighet max. 80%rH, icke-kondenserande, Arbetshöjd max. 2000 m över havet Förvaringsbetingelser -10°C ... 60°C, Luftfuktighet max. 80%rH Mått (B x H x Dj) 154 x 32 x 28 mm Vikt (inklusive batterier) 50 g Anvisningar för underhåll och skötsel Rengör alla komponenter med en lätt fuktad trasa och undvik användning av puts-, skur- och lösningsmedel. Ta ur batterierna före längre förvaring. Förvara apparaten på en ren och torr plats. Med reservation för tekniska ändringar. 11.17Rev.1117 SERVICE Umarex GmbH & Co. KG – Laserliner – Möhnestraße 149, 59755 Arnsberg, Germany Tel.: +49 2932 638-300, Fax: +49 2932 638-333 info@laserliner.com Umarex GmbH & Co. KG Donnerfeld 2 59757 Arnsberg, Germany Tel.: +49 2932 638-300, Fax: -333 www.laserliner.com AC-Check
