BEDIENUNGSANLEITUNG ACCheck Laserliner

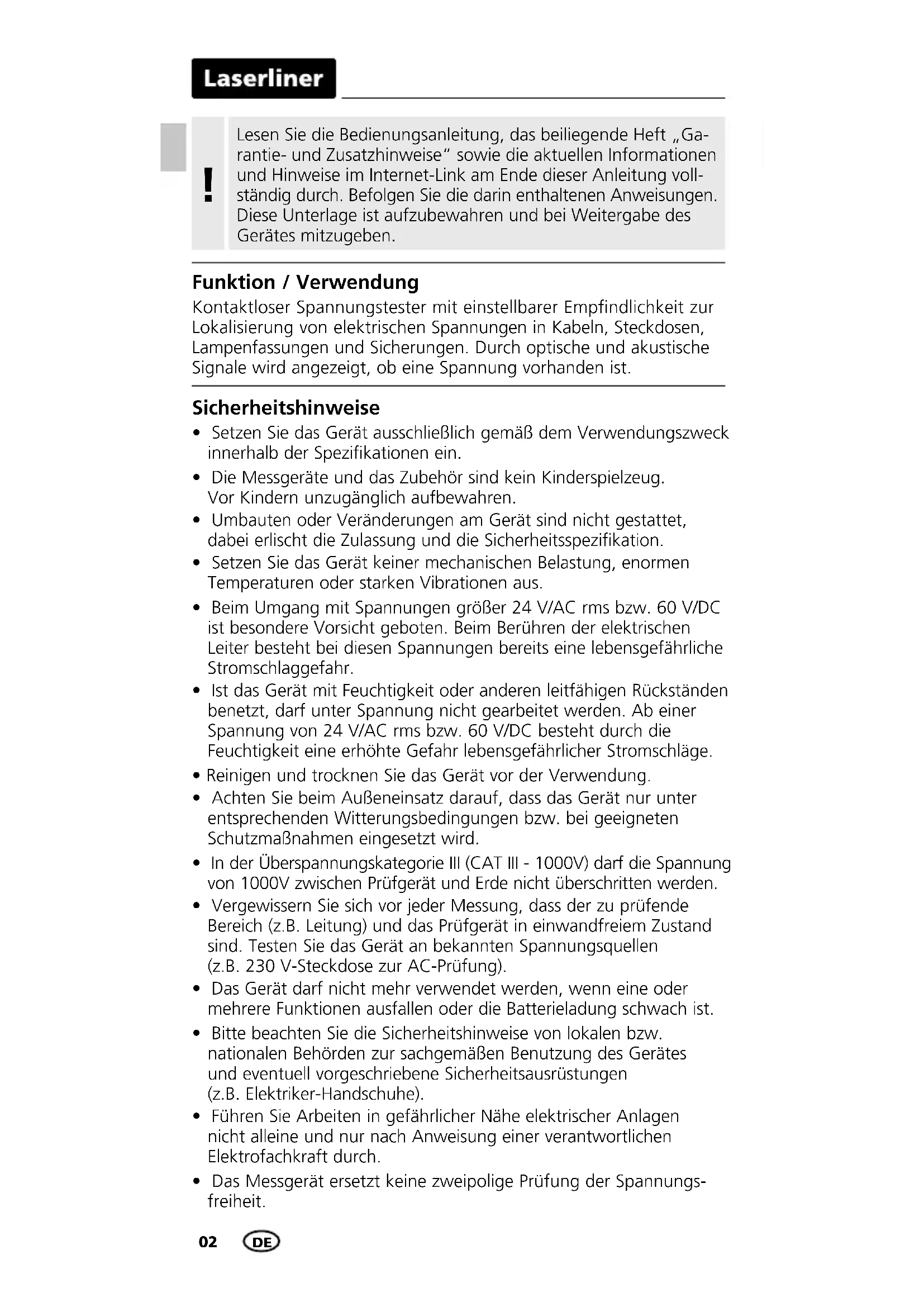

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Ga- rantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung voll- ständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe des Gerätes mitzugeben.

Funktion / Verwendung Kontaktloser Spannungstester mit einstellbarer Empfindlichkeit zur Lokalisierung von elektrischen Spannungen in Kabeln, Steckdosen, Lampenfassungen und Sicherungen. Durch optische und akustische Signale wird angezeigt, ob eine Spannung vorhanden ist. Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.

• Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren.

• Umbauten oder Veränderungen am Gerät sind nicht gestattet, dabei erlischt die Zulassung und die Sicherheitsspezifikation.

• Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen oder starken Vibrationen aus.

• Beim Umgang mit Spannungen größer 24 V/AC rms bzw. 60 V/DC ist besondere Vorsicht geboten. Beim Berühren der elektrischen Leiter besteht bei diesen Spannungen bereits eine lebensgefährliche Stromschlaggefahr.

• Ist das Gerät mit Feuchtigkeit oder anderen leitfähigen Rückständen benetzt, darf unter Spannung nicht gearbeitet werden. Ab einer Spannung von 24 V/AC rms bzw. 60 V/DC besteht durch die Feuchtigkeit eine erhöhte Gefahr lebensgefährlicher Stromschläge.

• Reinigen und trocknen Sie das Gerät vor der Verwendung.

• Achten Sie beim Außeneinsatz darauf, dass das Gerät nur unter entsprechenden Witterungsbedingungen bzw. bei geeigneten Schutzmaßnahmen eingesetzt wird.

• In der Überspannungskategorie III (CAT III - 1000V) darf die Spannung von 1000V zwischen Prüfgerät und Erde nicht überschritten werden.

• Vergewissern Sie sich vor jeder Messung, dass der zu prüfende Bereich (z.B. Leitung) und das Prüfgerät in einwandfreiem Zustand sind. Testen Sie das Gerät an bekannten Spannungsquellen (z.B. 230 V-Steckdose zur AC-Prüfung).

• Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder die Batterieladung schwach ist.

• Bitte beachten Sie die Sicherheitshinweise von lokalen bzw. nationalen Behörden zur sachgemäßen Benutzung des Gerätes und eventuell vorgeschriebene Sicherheitsausrüstungen (z.B. Elektriker-Handschuhe).

• Führen Sie Arbeiten in gefährlicher Nähe elektrischer Anlagen nicht alleine und nur nach Anweisung einer verantwortlichen Elektrofachkraft durch.

• Das Messgerät ersetzt keine zweipolige Prüfung der Spannungs- freiheit.AC-Check

Zusatz-Hinweis zur Anwendung Beachten Sie die technischen Sicherheitsregeln für das Arbeiten an elektrischen Anlagen, unter anderem: 1. Freischalten, 2. gegen Wiedereinschalten sichern, 3. Spannungsfreiheit zweipolig prüfen,

4. Erden und kurzschließen, 5. benachbarte spannungsführende

Teile sichern und Abdecken. Sicherheitshinweise Umgang mit elektromagnetischer Strahlung

• Das Messgerät hält die Vorschriften und Grenzwerte für die elektro- magnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.

• Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flug- zeugen, an Tankstellen, oder in der Nähe von Personen mit Herz- schrittmachern, sind zu beachten. Die Möglichkeit einer gefähr- lichen Beeinflussung oder Störung von und durch elektronische Geräte ist gegeben. Sicherheitshinweise Austrittsöffnung LED Umgang mit künstlicher, optischer Strahlung OStrV

• Das Gerät arbeitet mit LEDs der Risikogruppe RG 0 (freie Gruppe, kein Risiko) gemäß den gültigen Normen für die photobiologische Sicherheit (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) in ihren aktuellen Fassungen.

• Strahlungsleistung: Peak-Wellenlänge gleich 456 nm. Mittlere Strahldichten liegen unterhalb der Grenzwerte der Risikogruppe RG0.

• Die zugängliche Strahlung der LEDs ist bei bestimmungsgemäßer Verwendung und unter vernünftigerweise vorhersehbaren Bedingungen für das menschliche Auge und die menschliche Haut ungefährlich.

• Es können vorübergehende, irritierende optische Wirkungen (z.B. Blendung, Blitzblindheit, Nachbilder, Beeinträchtigungen des Farbsehens) nicht gänzlich ausgeschlossen werden, insbesondere bei niedriger Umfeldhelligkeit.

• Nicht längere Zeit absichtlich direkt in die Strahlungsquelle schauen.

• Um die Einhaltung der Grenzwerte der Risikogruppe RG 0 zu gewährleisten ist keine Wartung erforderlich.DE

Schutzklasse II: Das Prüfgerät verfügt über eine verstärkte oder doppelte Isolierung. Überspannungskategorie III: Betriebsmittel in festen Installationen und für solche Fälle, in denen beson- dere Anforderungen an die Zuverlässigkeit und die Verfügbarkeit der Betriebsmittel gestellt werden, z.B. Schalter in festen Installationen und Geräte für industriellen Einsatz mit dauerndem Anschluss an die feste Installation.

Detektorspitze ON / OFF Einstellen der Empndlichkeit Taschenclip Taschenlampe An/Aus Taschenlampe Batteriefach auf der Rückseite

Batterien einlegen Das Batteriefach öffnen und Batterien gemäß den Installations symbolen ein- legen. Dabei auf korrekte Polarität achten. Prüfen Sie das Gerät vor jeder Benutzung unter einem be- kannten Betriebsstromkreis laut angegebenem Spannungs- bereich des Gerätes. Um Fehlmessungen zu vermeiden, prüfen Sie die Batterien vor Gebrauch durch Einschalten der integrierten Taschenlampe. (siehe Punkt 5)

Symbole Warnung vor gefährlicher elektrischer Spannung: Durch ungeschützte, spannungsführende Bauteile im Gehäuseinneren kann eine ausreichende Gefahr ausgehen, Personen dem Risiko eines elektrischen Schlags auszusetzen.AC-Check

Lokalisieren elektrischer Spannungen Setzen Sie die Detektorspitze auf den zu prüfenden Bereich (z.B. Kabel, Steckdose, etc.). Ist Spannung vorhanden, leuchtet die Detektorspitze und ein Signal ertönt. Prüfen Sie zur Sicherheit alle drei Phasenleiter (L1, L2, L3) auf vorhandene Spannung!

Tauschen Sie bei schwachem akustischem Signal oder vermindeter Leistung der Taschenlampe die Batterien aus.

Einstellen der Empfindlichkeit Durch Drehen des Rades (2) lässt sich die Empfindlichkeit des Gerätes (5 … 1000 VAC) einstellen. So können Spannungs- felder auf größere Distanz loka- lisiert werden, indem das Gerät über den zu prüfenden Bereich bewegt wird. Durch Variieren der Empfindlichkeit lässt sich die stromführende Leitung ermitteln. Ist Spannung vorhanden, leuchtet die Detektorspitze und ein Signal ertönt.DE

Beachten Sie, dass trotz Ausbleiben der Anzeige noch immer Spannung vorhanden sein kann. Durch Unterschiede der Bauart der Anschlussbuchse oder der Art der Isolierung (Dicke und Typ) kann die Funktionalität beeinflusst werden. Hinter Paneelen und metallischen Abdeckungen kann keine Spannung erkannt werden.

Taschenlampe Um die Taschenlampe einzuschalten, halten Sie die Taste 4 gedrückt. Das Licht schaltet sich automatisch wieder ab, sobald die Taste losge- lassen wird. Hinweise zur Wartung und Pflege Reinigen Sie alle Komponenten mit einem leicht angefeuchte- ten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort. Technische Änderungen vorbehalten. 11.17 Technische Daten Indikator LED, Tonsignal Spannungsbereich 5 V/AC ... 1000 V/AC Frequenz 50 ... 400 Hz Überspannungskategorie

(nicht kondensierend) Verschmutzungsgrad 2 Stromversorgung 2 x 1,5V Alkalibatterien (Typ AAA) Arbeitsbedingungen 0°C … 40°C , Luftfeuchtigkeit max. 80%rH, nicht kondensierend, Arbeitshöhe max. 2000 m über NN (Normalnull) Lagerbedingungen -10°C ... 60°C, Luftfeuchtigkeit max. 80%rH Abmessungen (B x H x T) 154 x 32 x 28 mm Gewicht (inkl. Batterien) 50 g EU-Bestimmungen und Entsorgung Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU. Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik- Altgeräte getrennt gesammelt und entsorgt werden. Weitere Sicherheits- und Zusatzhinweise unter: http://laserliner.com/info?an=acchkAC-Check
