BEDIENUNGSANLEITUNG MultiScanner Plus Laserliner

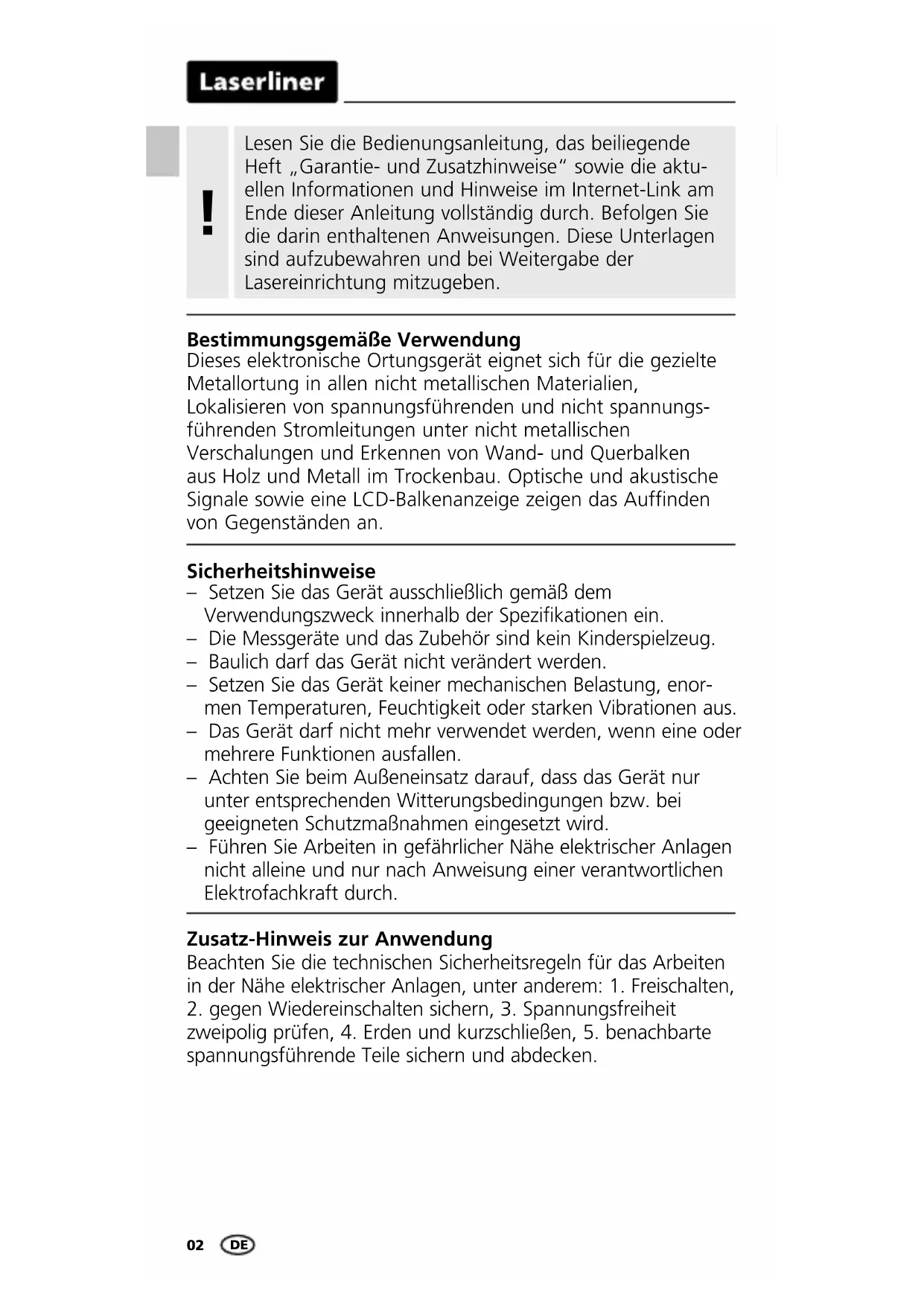

IT02 DE DE Bestimmungsgemäße Verwendung Dieses elektronische Ortungsgerät eignet sich für die gezielte Metallortung in allen nicht metallischen Materialien, Lokalisieren von spannungsführenden und nicht spannungs- führenden Stromleitungen unter nicht metallischen Verschalungen und Erkennen von Wand- und Querbalken aus Holz und Metall im Trockenbau. Optische und akustische Signale sowie eine LCD-Balkenanzeige zeigen das Auffinden von Gegenständen an. Sicherheitshinweise – Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein. – Die Messgeräte und das Zubehör sind kein Kinderspielzeug. – Baulich darf das Gerät nicht verändert werden. – Setzen Sie das Gerät keiner mechanischen Belastung, enor- men Temperaturen, Feuchtigkeit oder starken Vibrationen aus. – Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen. – Achten Sie beim Außeneinsatz darauf, dass das Gerät nur unter entsprechenden Witterungsbedingungen bzw. bei geeigneten Schutzmaßnahmen eingesetzt wird. – Führen Sie Arbeiten in gefährlicher Nähe elektrischer Anlagen nicht alleine und nur nach Anweisung einer verantwortlichen Elektrofachkraft durch. Zusatz-Hinweis zur Anwendung Beachten Sie die technischen Sicherheitsregeln für das Arbeiten in der Nähe elektrischer Anlagen, unter anderem: 1. Freischalten,

2. gegen Wiedereinschalten sichern, 3. Spannungsfreiheit

zweipolig prüfen, 4. Erden und kurzschließen, 5. benachbarte spannungsführende Teile sichern und abdecken. Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktu- ellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlagen sind aufzubewahren und bei Weitergabe der Lasereinrichtung mitzugeben. !03 MultiScanner Plus DE DE Sicherheitshinweise Umgang mit elektromagnetischer Strahlung – Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein. – Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung von und durch elektronischer Geräte ist gegeben. – Bei einem Einsatz in der Nähe von hohen Spannungen oder unter hohen elektromagnetischen Wechselfeldern kann die Messgenauigkeit beeinusst werden. – Vorsichtsmaßnahmen: Benutzen Sie keine weiteren MultiScanner Plus innerhalb 5 m Abstand. Benutzen Sie keine elektronischen Sendegeräte oder Elektromotoren in der Nähe. 1 Kante-/Mitte-Indikator (METAL-Modus) 2 Messmodi 3 Balkenanzeige 4 Tiefenanzeige 5 Bewegung in Pfeilrichtung 6 Anzeige Batterieladung 7 Magnetisch/ Nicht magnetisch 8 Spannungswarnung 9 Kalibrierungsanweisungen

a Maximalanzeige b Spannungswarnung c Ein/Aus d Manuelle Kalibrierung e Messmodus wechseln f USB-C-Schnittstelle04 DE DE Rot: Spannungswarnung Rot: Metall bzw. spannungsführende Leitung ist in der Nähe Grün: Metall bzw. spannungsführende Leitung ist nicht in der Nähe 3 Symbole 2 Inbetriebnahme Einschalten: Ein/Aus-Taste (c) kurz drücken. Ausschalten: Ein/Aus-Taste (c) kurz drücken. AutoShutOff: Das Gerät schaltet sich ca. 5 Minuten nach der letzten Messung automatisch aus. Handhabung Lithium-Ionen Akku – Das Netz-/Ladegerät nur innerhalb geschlossener Räume verwenden, weder Feuchtigkeit noch Regen aussetzen, da ansonsten die Gefahr eines elektrischen Stromschlages besteht. – Vor Einsatz des Gerätes, Gerät voll aufladen. – Netz-/Ladegerät mit dem Stromnetz und der Anschlussbuchse des Gerätes verbinden. Bitte nur das beiliegende Netz-/ Ladegerät benutzen. Wenn ein falsches Netz-/Ladegerät verwendet wird, erlischt die Garantie. – Während der Akku geladen wird, leuchtet die LED des Gerätes rot. Der Ladevorgang ist abgeschlossen, wenn die LED grün leuchtet. USB-C

Das Gerät verfügt über einen austauschbaren Akku. Setzen Sie sich mit Ihrem Fachhändler in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER. !05 MultiScanner Plus DE DE Manuelle Kalibrierung Durch Drücken der CAL-Taste (d) wird das Gerät manuell kalibriert. Auf diese Weise können Messungen erneut begonnen bzw. Messobjekte noch genauer eingegrenzt werden. Die maximale Geräteempfindlichkeit wird erreicht, wenn das Gerät bei der Kalibrierung in die Luft gehalten wird. Dies kann bei METAL- und AC-SCAN-Messungen stellenweise sinnvoll sein. Das Gerät und die Wand müssen bei der Kalibrierung im STUD-SCAN-Modus sowie während der gesamten Messungen in Kontakt bleiben. Ebenso sollte die Hand am Gerät bleiben.

4 Kalibrierung Auto-Calibration Die automatische Kalibrierung erfolgt in der METAL- und AC-SCAN-Messung direkt nach dem Einschalten des Gerätes sowie bei einem Messmoduswechsel. Wenn „MOVE“ im Display erscheint, kann mit der Suche begonnen werden. Auto-Cal Plus Sobald ein Objekt gefunden wird, findet in der METAL-SCAN- Messung eine weitere automatische Kalibrierung statt. Dadurch wird das Eingrenzen von Messobjekten und die Anpassung des Gerätes auf verschiedenen Untergründen erleichtert. Metall, Leitung oder Objekt ist in der Nähe. Kante von Objekt gefunden. Mitte von Objekt gefunden. Metall oder Leitung gefunden.06 DE DE 6 Metal-Scan-Messung Das Gerät erkennt verdeckt liegendes Metall in allen nicht metallischen Materialien wie z. B. Stein, Beton, Estrich, Holz, Gipsfaserplatten, Gasbeton, keramischen und mineralischen Baustoffen. Das Gerät gibt an, ob es sich um magnetisches oder nicht magnetisches Metall handelt und zeigt die Tiefe an. Die Tiefenanzeige erscheint, sobald das Objekt eindeutig identifiziert worden ist. – Wählen Sie METAL-SCAN (Taste e). – Sobald „CAL OK“ verschwindet, können Sie das Gerät bewegen. – MOVE: Bewegen Sie das Gerät langsam über die Oberfläche. Modus-Taste (e) kurz drücken. METAL-SCAN: Auffinden von Metall in allen nicht metallischen Materialien mit einer Tiefenanzeige von bis zu 10 cm (nicht magnetisch) und bis zu 12 cm (magnetisch). AC-SCAN: Lokalisieren von spannungsführenden Leitungen bis zu 2 cm direkt unter nicht metallischen Verschalungen. STUD-SCAN: Erkennen von Wand- und Querbalken aus Holz und Metall bis zu 4 cm im Trockenbau unter nicht metallischen Verschalungen.

Messmodus wählen07 MultiScanner Plus DE DE

Eingrenzung des Messobjektes durch mehrmaliges Überfahren

Eingrenzung des Messobjektes durch mehrmaliges Überfahren Manuelle Kalibrierung08 DE DE Tipp 1: Zwischen beiden Markierungen ist die Mitte des Metall objektes. Durch die hohe Messempfindlichkeit erscheinen dicke Metallobjekte breiter als in Wirklichkeit. Daher das Gerät erneut über das gefundene Messobjekt bewegen, siehe Grafik B. Das Gerät kalibriert sich hierbei automatisch. Die manuelle Kalibrierung sollte in der Nähe der zuletzt gefundenen Stelle erfolgen, siehe Grafik C. Diese Vorgehensweisen bei Bedarf wiederholen. Tipp 2: Wichtig ist die Ausgangsposition: Setzen Sie das Gerät an einer Stelle auf, hinter der sich kein Metall befindet. Tipp 3: Bei anspruchsvollen Anwendungen, z. B. bei Rippenstahl, tasten Sie die Fläche sowohl horizontal als auch vertikal ab. Tipp 4: Des Weiteren können flexible Boden- und Wand- heizungsrohre, die eine Metallfolie enthalten und sich nahe der Oberfläche befinden, unter Umständen erkannt werden. Testen Sie diese Funktion an Stellen, wo Sie den Verlauf eines Rohres kennen. Hinweis: Bei Objekten, die sich sehr tief in der Wand befinden, kann es vorkommen, dass kein voller Ausschlag angezeigt wird.

Lokalisieren von spannungsführenden Leitungen direkt unter Putz bzw. Holzpaneelen und anderen nicht metallischen Verschalungen. Spannungsführende Leitungen werden in Trockenbauwänden mit Metallständerwerk nicht erkannt. – Wählen Sie AC-SCAN (Taste e). – MOVE: Bewegen Sie das Gerät langsam über die Oberfläche. AC-SCAN-Messung09 MultiScanner Plus DE DE

Manuelle Kalibrierung

Manuelle Kalibrierung Eingrenzung des Messobjektes durch mehrmaliges Überfahren

A10 DE DE Leitungen, die tiefer als 20 mm verlegt sind, werden unter Umständen nicht entdeckt.

Tipp 1: Die manuelle Kalibrierung sollte in der Nähe der zuletzt gefundenen Stelle erfolgen, siehe Grafik B/C. Diese Vorgehensweisen bei Bedarf wiederholen. Tipp 2: Aufgrund von statischer Ladung können unter Umständen seitlich von der tatsächlichen Leitungsposition elek-trische Felder entdeckt werden. Leiten Sie diese Ladung ab, indem Sie Ihre freie Hand auf die Wand legen. Tipp 3: Langsam arbeiten, da Reibung störende Ladung erzeugen kann. Tipp 4: Wenn Sie vermuten, dass Leitungen vorhanden sind, jedoch keine gefunden werden, sind diese möglicherweise in Kabelkanälen abgeschirmt. Verwenden Sie METAL-SCAN, um Kabelkanäle aus Metall zu lokalisieren. Tipp 5: Metall in Wänden (z. B. Metallständerwerk) übertragen elektrische Felder und erzeugen somit Störeinflüsse. In diesem Fall wechseln Sie zu METAL-SCAN, um die Leitung zu finden. Tipp 6: Wichtig ist die Ausgangsposition: Damit die maximale Empfindlichkeit erzielt werden kann, beginnen Sie den Vorgang, indem Sie das Gerät nicht in der Nähe von strom-führenden Leitungen positionieren. Hinweis: Bei Objekten, die sich sehr tief in der Wand befinden, kann es vorkommen, dass kein voller Ausschlag angezeigt wird. 8 Stud-Scan-Messung Erkennen von Wand- und Querbalken aus Holz und Metall im Trockenbau z. B. unter Gipsfaserplatten, Holzpaneelen oder anderen nicht metallischen Verschalungen. – Wählen Sie STUD-SCAN (Taste e). – Folgen Sie nun den Hinweisen auf dem VTN-Display. – ON WALL: Gerät auf die Wand setzen. – PRESS CAL: Kalibrierungstaste (d) drücken und warten bis die Kalibrierung abgeschlossen ist: CAL OK. – MOVE: Bewegen Sie das Gerät langsam über die Oberfläche.11 MultiScanner Plus DE DE Falls sich elektrische Leitungen, Metall- oder Kunst-stoffrohre in der Nähe einer Gipsfaserplatte befinden oder diese berühren, werden diese vom MultiScanner Plus unter Umständen als Balken erkannt.

Tipp 1: Das Gerät zeigt mit „EDGE“ die Kanten des Balkens und mit „CENTER“ die Balkenmitte an. Tipp 2: Achten Sie auf die Ausgangsposition: Setzen Sie das Gerät an eine Stelle auf, hinter der sich kein Balken befindet. Tipp 3: Halten Sie zur Vermeidung von Störungen während des Abtastvorgangs Ihre freie Hand oder sonstige Objekte mindestens 15 cm vom MultiScanner Plus entfernt. Tipp 4: Der MultiScanner Plus findet nur die äußere Kante von Doppel balken, die evtl. um Türen, Fenster und Ecken angebracht sind. Tipp 5: Stellen Sie sicher, dass Sie tatsächlich auf einen Balken gestoßen sind. Überprüfen Sie dazu, ob andere Balken auf beiden Seiten in gleichmäßigen Abständen vorhanden sind, in der Regel 30, 40 oder 60 cm. Überprüfen Sie zusätzlich an mehreren Stellen direkt über und unter der ersten gefundenen Stelle, ob es sich um einen Balken handelt. Tipp 6: Texturierte Decken: Die Decke muss mit einem Schutz- karton abgedeckt werden. Hinweis: Bei Objekten, die sich sehr tief in der Wand befinden, kann es vorkommen, dass kein voller Ausschlag angezeigt wird. Manuelle Kalibrierung12 DE DE Schalten Sie immer die Stromversorgung aus, wenn Sie in der Nähe von spannungsführenden Leitungen arbeiten.

Permanente Spannungswarnung in nicht abgeschirmten Leitungen sobald ein elektrisches Feld erkannt wird. STUD-SCAN / METAL-SCAN Spannungswarnung Besonderheiten bei verschiedenen Materialien Es können durch folgende Materialien evtl. keine Holzbalken entdeckt werden: – Bodenfliesen aus Keramik – Teppichböden mit gepolsterter Rückseite – Tapeten mit Metallfasern oder Metallfolie – Frisch gestrichene, feuchte Wände. Diese müssen mindestens eine Woche lang trocknen. – Verwenden Sie in Problemfällen Metal-Scan, um Nägel oder Schrauben in Trockenmauern zu lokalisieren, die bei einem Balken in senkrechter Reihe angeordnet sind. Hinweise zur Wartung und Pege Kalibrierung Reinigen Sie alle Komponenten mit einem leicht angefeuchte- ten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort. Das Messgerät muss regelmäßig kalibriert und geprüft werden, um die Genauigkeit der Messergebnisse zu gewährleisten. Wir empfehlen ein Kalibrierungsintervall von einem Jahr. Setzen Sie sich mit Ihrem Fachhändler in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER.13 MultiScanner Plus DE DE EU- und UK-Bestimmungen und Entsorgung Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU und UK. Dieses Produkt, inklusive Zubehör und Verpackung, ist ein Elektrogerät welches nach den europäischen und UK Richtlinien für Elektro- und Elektronik-Altgeräte, Batterien und Verpackungen einer umweltgerechten Wiederverwertung zugeführt werden muss, um wertvolle Rohstoffe zurückzugewinnen. Weitere Sicherheits- und Zusatzhinweise unter: http://laserliner.com Technische Änderungen vorbehalten. 22W39 Technische Daten Messbereich AC 110 … 230V, 50 … 60 Hz Genauigkeit typ. 3% der Messtiefe Indikatoren LCD Balkenanzeige Anschlüsse USB Typ C Betriebsdauer ca. 3 Std. Arbeitsbedingungen -10°C ... 50°C, Luftfeuchtigkeit max. 75%rH, nicht kondensie- rend, Arbeitshöhe max. 2000 m über NN (Normalnull) Lagerbedingungen -20°C ... 70°C, Luftfeuchtigkeit max. 80%rH Stromversorgung Li-Ion Akkupack 3,7V / 0,3 Ah Abmessung (B x H x T) 87 mm x 205 mm x 38 mm Gewicht 178 g (inkl. Akkupack) Messtiefe Balkenortung Holz / Metall (STUD-SCAN) bis 2 cm Tiefe Gezielte Metallortung Ferro-Scan / Non-Ferro- Scan (METAL-SCAN) bis 12 cm / bis 10 cm Tiefe Gezielte Ortung von Strom- leitungen – spannungsfüh- rend (AC-SCAN) bis 4 cm Tiefe Ortung von Stromleitungen – nicht spannungsführend bis 4 cm Tiefe14 Safety instructions – The device must only be used in accordance with its intended purpose and within the scope of the specifications. – The measuring tools and accessories are not toys. Keep out of reach of children. – The structure of the device must not be modified in any way. – Do not expose the device to mechanical stress, extreme temperatures, moisture or significant vibration. – The device must no longer be used if one or more of its functions fail. – When using the device outdoors, make sure that the weather conditions are appropriate and/or that suitable protection measures are taken. – Do not work alone in the vicinity of hazardous electrical installations and only under the guidance of a qualified electrician. Additional information on use Observe the technical safety regulations for working on electrical systems, especially: 1. Safely isolating from power supply,
