BEDIENUNGSANLEITUNG VideoScope One Laserliner

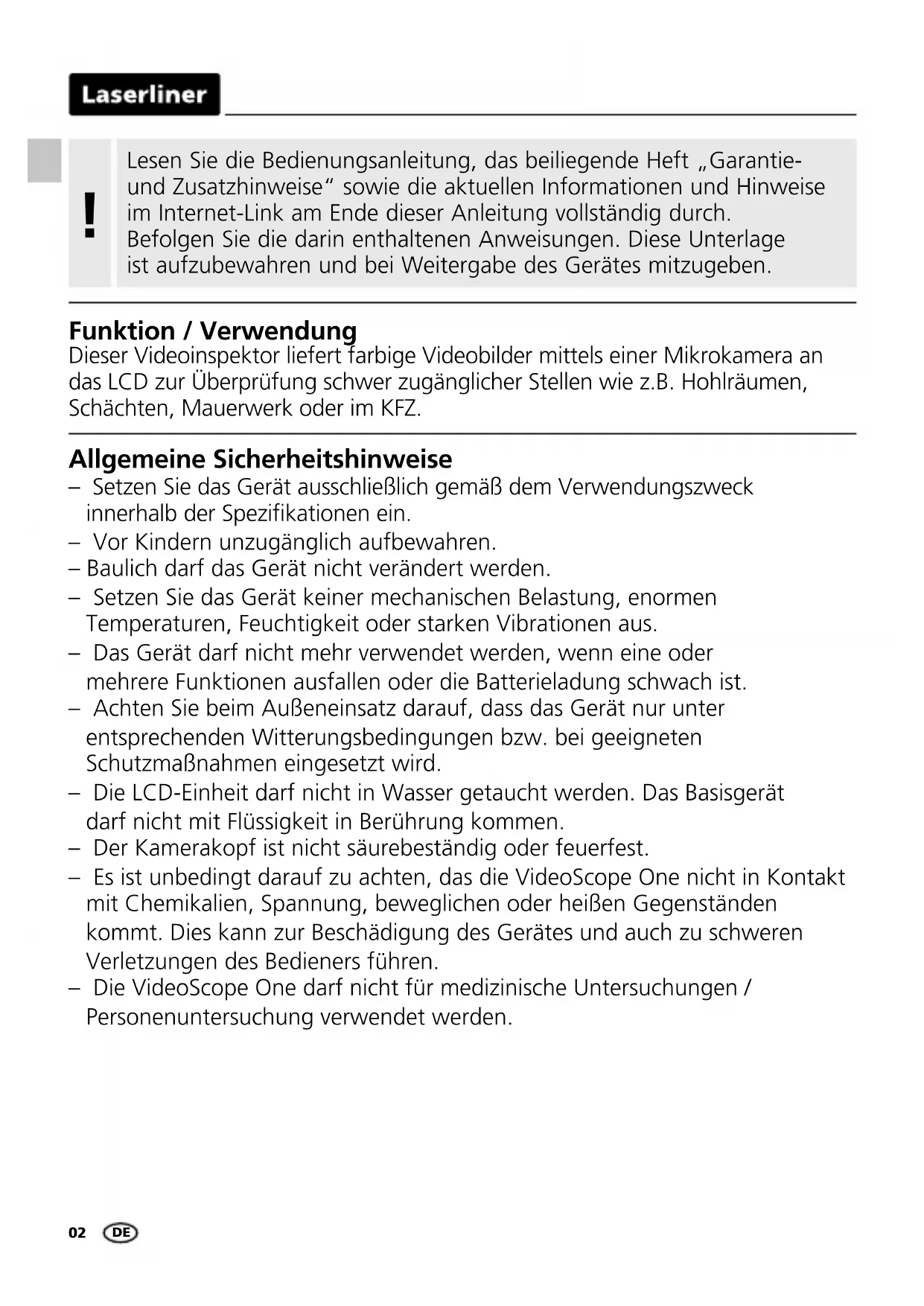

Funktion / Verwendung Dieser Videoinspektor liefert farbige Videobilder mittels einer Mikrokamera an das LCD zur Überprüfung schwer zugänglicher Stellen wie z.B. Hohlräumen, Schächten, Mauerwerk oder im KFZ. Allgemeine Sicherheitshinweise – Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezikationen ein. – Vor Kindern unzugänglich aufbewahren. – Baulich darf das Gerät nicht verändert werden. – Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus. – Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder die Batterieladung schwach ist. – Achten Sie beim Außeneinsatz darauf, dass das Gerät nur unter entsprechenden Witterungsbedingungen bzw. bei geeigneten Schutzmaßnahmen eingesetzt wird. – Die LCD-Einheit darf nicht in Wasser getaucht werden. Das Basisgerät darf nicht mit Flüssigkeit in Berührung kommen. – Der Kamerakopf ist nicht säurebeständig oder feuerfest. – Es ist unbedingt darauf zu achten, das die VideoScope One nicht in Kontakt mit Chemikalien, Spannung, beweglichen oder heißen Gegenständen kommt. Dies kann zur Beschädigung des Gerätes und auch zu schweren Verletzungen des Bedieners führen. – Die VideoScope One darf nicht für medizinische Untersuchungen / Personenuntersuchung verwendet werden. Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe des Gerätes mitzugeben. !VideoScope One

– Das Gerät ist nicht zur Messung in der Nähe von gefährlicher Spannung geeignet. Daher bei Messungen in der Nähe elektrischer Anlagen immer auf die Spannungsfreiheit leitfähiger Teile achten. Die Spannungsfreiheit und Sicherung gegen Wiedereinschalten muss durch geeignete Maßnahmen gewährleistet sein. Sicherheitshinweise Umgang mit künstlicher, optischer Strahlung OStrV Austrittsöffnung LED – Das Gerät arbeitet mit LEDs der Risikogruppe RG 0 (freie Gruppe, kein Risiko) gemäß den gültigen Normen für die photobiologische Sicherheit (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) in ihren aktuellen Fassungen. – Die zugängliche Strahlung der LEDs ist bei bestimmungsgemäßer Verwen- dung und unter vernünftigerweise vorhersehbaren Bedingungen für das menschliche Auge und die menschliche Haut ungefährlich. Sicherheitshinweise Umgang mit elektromagnetischer Strahlung – Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein. – Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinussung oder Störung von und durch elektronische Geräte ist gegeben.04

Funktionen während der Bildübertragung Kamerakopf am Flexschlauch ausrichten und an die gewünschte Position führen. Bei schlechten Lichtverhältnissen LED-Beleuchtung einschalten. Weiter entfernte oder kleine Objekte heranzoomen. Durch die manuelle Bildrotation kann das Bild auf dem Monitor um 180° gedreht werden.

LC-Display Batteriestatus Zoom-Stufe LED-Beleuchtung (5 Helligkeitsstufen)

LC-Display ON/OFF LED-Beleuchtung Bildrotation Zoom Videoausgang Betriebsanzeige Batteriefach Kamerakopf LED LinseVideoScope One

ON/OFF Einsetzen der Batterien 4x AA 2 sec Das Batteriefach öffnen und Batterien (4x Typ AA) gemäß den Installations symbolen einlegen. Dabei auf korrekte Polarität achten.

Zoom (5 Stufen) Taste drücken

Helligkeit (5 Stufen) Bildrotation Taste drücken Taste drücken

1x2x 1x = horizontale Spiegelung 2x = Ausgangsbild vom Ausgangsbild06

Hinweise zur Wartung und Pege Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

< 3 cm > 7 cm Kamerakopf / Fokus Die VideoScope One liefert im Bereich von 3 - 7 cm vor dem Kamerakopf scharfe Bilder. Objekte die weit außerhalb dieses Bereichs liegen, können unscharf erscheinen.VideoScope One

EU-Bestimmungen und Entsorgung Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU. Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik- Altgeräte getrennt gesammelt und entsorgt werden. Weitere Sicherheits- und Zusatzhinweise unter: www.laserliner.com/info Technische Daten Technische Änderungen vorbehalten. 21W38 Durchmesser Kamerakopf ø 9 mm Bildschirmtyp 2,7" TFT-Farbdisplay Auflösung Display 320 x 240 Pixel Schutzart Kamera-Sonde IP 68 Auflösung Kamera 320 x 240 Pixel Anschlüsse Video-Ausgang Cinch Sichtfeld (FOV) 53° Schärfentiefe (DOF) 3 … 7 cm Länge Sonde 1,5 m Stromversorgung 4 x 1,5V LR6 (AA) Betriebsdauer ca. 4 Std. Arbeitsbedingungen 0°C … 45°C, Luftfeuchtigkeit max. 20 … 85% rH, nicht kondensierend, Arbeitshöhe max. 4000 m über NN (Normalnull) Lagerbedingungen -10°C … 60°C, Luftfeuchtigkeit max. 80% rH Abmessungen (B x H x T) 100 x 200 x 130 mm (ohne Flexschlauch) Gewicht 510 g (inkl. Batterien)08
