BRUGSANVISNING VideoScope One Laserliner

Technische gegevens Technische veranderingen voorbehouden. 21W38 Diameter camerakop ø 9 mm Beeldschermtype 2,7" TFT-kleurendisplay Resolutie display 320 x 240 Pixel Beschermklasse camerasonde IP 68 Resolutie camera 320 x 240 Pixel Aansluitingen Video-uitgang cinchstekker Zichtveld (FOV) 53° Scherptediepte (DOF) 3 … 7 cm Lengte sonde 1,5 m Voeding 4 x 1,5V LR6 (AA) Bedrijfsduur ca. 4 uur Werkomstandigheden 0°C … 45°C, luchtvochtigheid max. 20 … 85% rH, niet-condenserend, werkhoogte max. 4000 m boven NAP (Nieuw Amsterdams Peil) Opslagvoorwaarden -10°C … 60°C, luchtvochtigheid max. 80% rH Afmetingen (B x H x D) 100 x 200 x 130 mm (zonder flexibele slang) Gewicht 510 g (incl. batterijen) EU-bepalingen en afvoer Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU. Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden. Verdere veiligheids- en aanvullende instructies onder: www.laserliner.com/info20 Almindelige sikkerhedshenvisninger – Apparatet må kun bruges til det tiltænkte anvendelsesformål inden for de givne specikationer. – Måleapparaterne og tilbehøret er ikke legetøj. Skal opbevares utilgængeligt for børn. – Konstruktionsmæssigt må apparatet ikke ændres. – Undgå at udsætte apparatet for mekaniske belastninger, meget høje temperaturer, fugt eller kraftige vibrationer. – Apparatet må ikke anvendes længere, hvis en eller ere funktioner svigter, eller hvis batteriladningen er svag. – Ved brug udendørs må apparatet kun anvendes under egnede vejrforhold og/eller ved brug af passende beskyttelsesforanstaltninger. – Lysdiodeenheden må ikke dyppes ned i vand. Basisapparatet må ikke komme i kontakt med væske. – Kamerahovedet er ikke syrebestandigt eller ildfast. – Det er vigtigt, at man sørger for, at VideoScope One ikke kommer i kontakt med kemikalier, spænding, bevægelige eller varme genstande. Dette kan ødelægge apparatet og desuden medføre alvorlige personskader på operatøren. – VideoScope One må ikke anvendes til medicinske undersøgelser/ personundersøgelser. – Iagttag sikkerhedsforanstaltningerne fra lokale og/eller nationale myndigheder med henblik på saglig korrekt brug af apparatet. Funktion / Anvendelse Denne video-inspektor leverer farve-videobilleder ved hjælp af et mikrokamera på LCD-skærmen til kontrol af vanskeligt tilgængelige steder som fx hulrum, skakter, murværk eller i køretøjer. Du bedes venligst læse betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger“ samt de aktuelle oplysninger og henvisninger på internet-linket i slutning af denne vejledning fuld- stændigt igennem. Følg de heri indeholdte instrukser. Dette dokument skal opbevares og følge med apparatet, hvis dette overdrages til en ny ejer.

Sikkerhedsanvisninger Omgang med kunstig, optisk stråling OStrV Sikkerhedsanvisninger Omgang med elektromagnetisk stråling – Måleapparatet overholder forskrifterne og grænseværdierne for elektromagnetisk kompatibilitet iht. EMC-direktiv 2014/30/EU. – Lokale anvendelsesrestriktioner, f.eks. på hospitaler, i y eller i nærheden af personer med pacemaker, skal iagttages. Risikoen for farlig påvirkning eller fejl i eller pga. elektronisk udstyr er til stede. – Apparatet bruger LED‘er i risikogruppen RG 0 (fri gruppe, ingen risiko) i henhold til gældende standarder for fotobiologisk sikkerhed (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) i de nuværende udførelser. – Den tilgængelige stråling fra LED‘erne er ved tilsigtet anvendelse og under rimeligt forudsigelige forhold ufarlig for det menneskelige øje og den menneskelige hud. Udgangsåbnings-LED – Apparatet er ikke beregnet til måling i nærheden af farlig spænding. Derfor skal man altid sikre sig, at der ikke er spænding i ledende dele, når man foretager målinger i nærheden af elektriske anlæg. Den spændingsfri tilstand og sikring mod genstart skal sikres med passende foranstaltninger. DA22

Funktioner under billedoptagelsen Man indstiller kamerahovedet på flexslangen og fører det hen til den ønskede position. Under dårlige lysforhold kan man tænde diodelampen. Man kan zoome ind på fjerne eller små objekter. Via den manuelle billedrotation kan billedet roteres 180° på skærmen. Batteristatus Zoom Intensitet diodelampe (5 trin) LC-display ON/OFF Diodelampe Billedrotation Zoom ekstern Monitortilslutning Driftsindikator Batterikammer Kamerahoved LED‘s (lysdioder) Linse DAVideoScope One

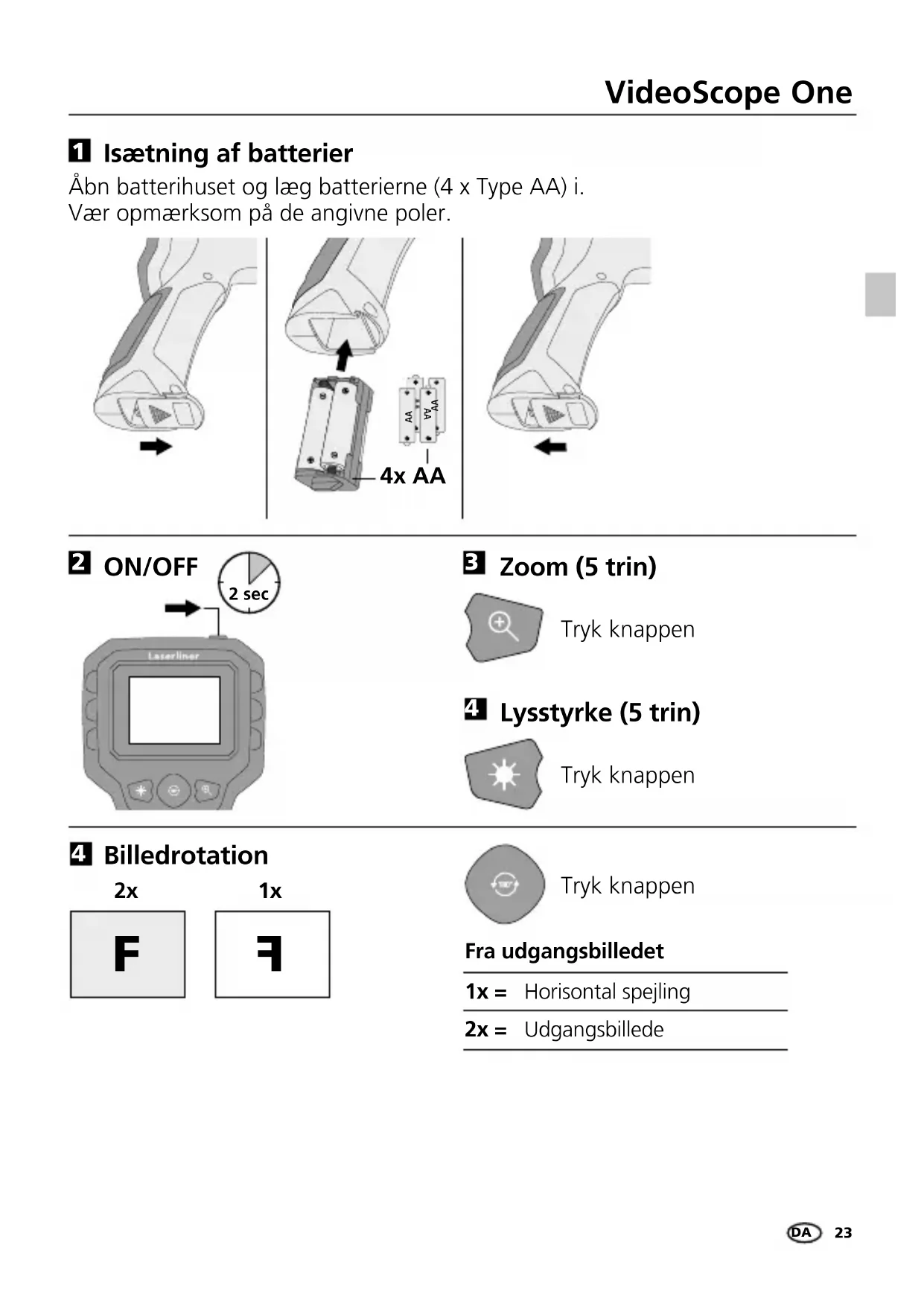

1x2x 1x = Horisontal spejling2x = UdgangsbilledeFra udgangsbilledet Tryk knappen Tryk knappen Tryk knappen Zoom (5 trin) Lysstyrke (5 trin) Billedrotation ON/OFF Åbn batterihuset og læg batterierne (4 x Type AA) i. Vær opmærksom på de angivne poler. Isætning af batterier DA24

< 3 cm > 7 cm Objekter, der ligger langt uden for dette område, kan forekomme uskarpe. Anmærkninger vedr. vedligeholdelse og pleje Alle komponenter skal rengøres med en let fugtet klud, og man skal undlade brug af rengørings-, skure- og opløsningsmidler. Batterierne skal tages ud inden længere opbevaringsperioder. Apparatet skal opbevares på et rent og tørt sted.
