BRUGSANVISNING ACCheck Laserliner

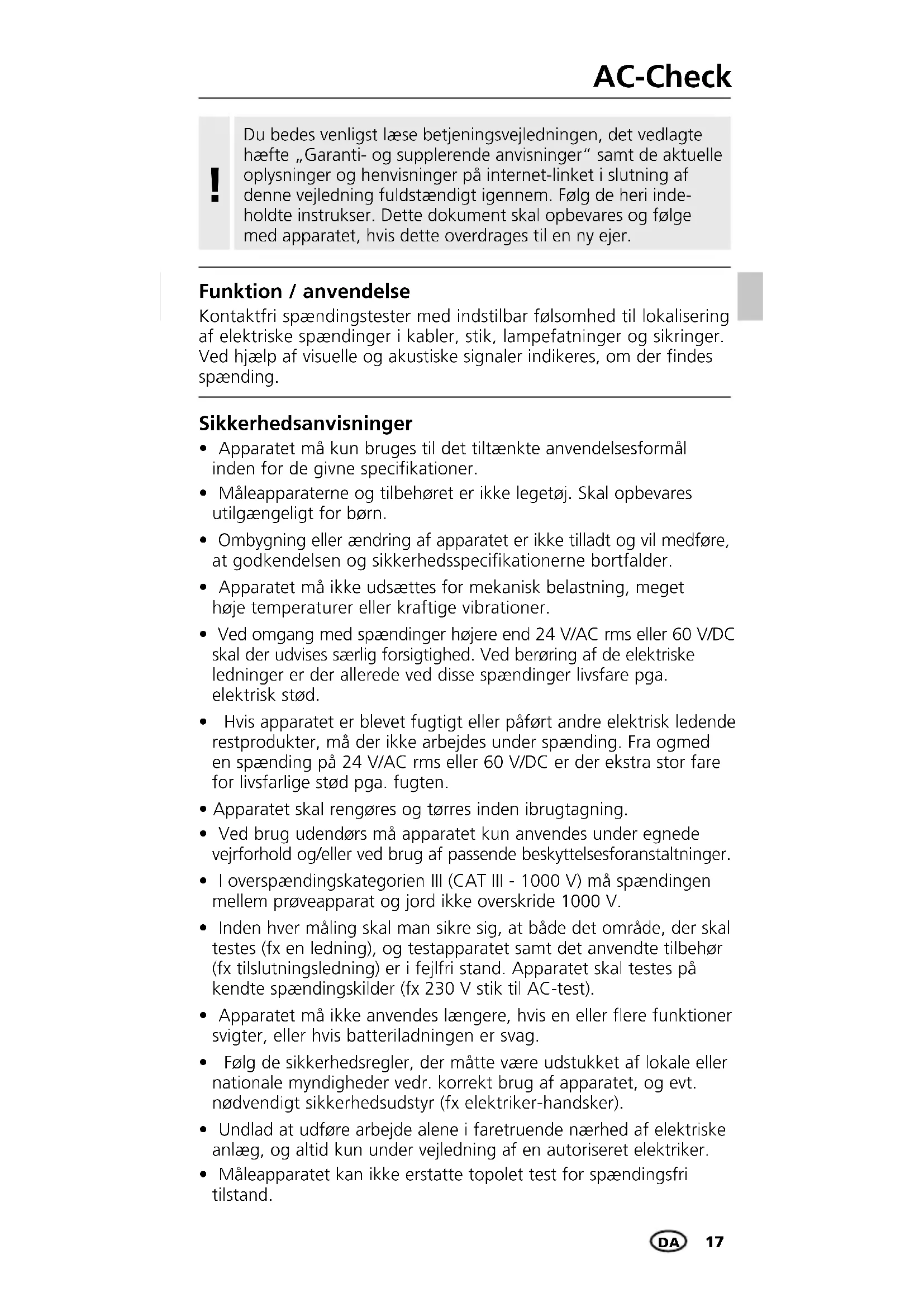

Du bedes venligst læse betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger“ samt de aktuelle oplysninger og henvisninger på internet-linket i slutning af denne vejledning fuldstændigt igennem. Følg de heri inde- holdte instrukser. Dette dokument skal opbevares og følge med apparatet, hvis dette overdrages til en ny ejer.

Funktion / anvendelse Kontaktfri spændingstester med indstilbar følsomhed til lokalisering af elektriske spændinger i kabler, stik, lampefatninger og sikringer. Ved hjælp af visuelle og akustiske signaler indikeres, om der findes spænding. Sikkerhedsanvisninger

• Apparatet må kun bruges til det tiltænkte anvendelsesformål inden for de givne specifikationer.

• Måleapparaterne og tilbehøret er ikke legetøj. Skal opbevares utilgængeligt for børn.

• Ombygning eller ændring af apparatet er ikke tilladt og vil medføre, at godkendelsen og sikkerhedsspecifikationerne bortfalder.

• Apparatet må ikke udsættes for mekanisk belastning, meget høje temperaturer eller kraftige vibrationer.

• Ved omgang med spændinger højere end 24 V/AC rms eller 60 V/DC skal der udvises særlig forsigtighed. Ved berøring af de elektriske ledninger er der allerede ved disse spændinger livsfare pga. elektrisk stød.

• Hvis apparatet er blevet fugtigt eller påført andre elektrisk ledende restprodukter, må der ikke arbejdes under spænding. Fra ogmed en spænding på 24 V/AC rms eller 60 V/DC er der ekstra stor fare for livsfarlige stød pga. fugten.

• Apparatet skal rengøres og tørres inden ibrugtagning.

• Ved brug udendørs må apparatet kun anvendes under egnede vejrforhold og/eller ved brug af passende beskyttelsesforanstaltninger.

• I overspændingskategorien III (CAT III - 1000 V) må spændingen mellem prøveapparat og jord ikke overskride 1000 V.

• Inden hver måling skal man sikre sig, at både det område, der skal testes (fx en ledning), og testapparatet samt det anvendte tilbehør (fx tilslutningsledning) er i fejlfri stand. Apparatet skal testes på kendte spændingskilder (fx 230 V stik til AC-test).

• Apparatet må ikke anvendes længere, hvis en eller flere funktioner svigter, eller hvis batteriladningen er svag.

• Følg de sikkerhedsregler, der måtte være udstukket af lokale eller nationale myndigheder vedr. korrekt brug af apparatet, og evt. nødvendigt sikkerhedsudstyr (fx elektriker-handsker).

• Undlad at udføre arbejde alene i faretruende nærhed af elektriske anlæg, og altid kun under vejledning af en autoriseret elektriker.

• Måleapparatet kan ikke erstatte topolet test for spændingsfri tilstand.18

Ekstra henvisning vedr. brug Sikkerhedsanvisninger Udgangsåbnings-LED Bemærk de tekniske sikkerhedsregler for arbejde med elektrisk udstyr, herunder: 1. Frakobling fra lysnet, 2. Sikring mod genindkobling, 3. Kontrol på to poler, at der ikke foreligger spænding, 4. Jording og kortslutning, 5. Sikring og isolering af nærliggende spændingsførende komponenter. Omgang med kunstig, optisk stråling OStrV

• Apparatet bruger LED'er i risikogruppen RG 0 (fri gruppe, ingen risiko) i henhold til gældende standarder for fotobiologisk sikkerhed (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) i de nuværende udførelser.

• Strålingsydelse: Peak-bølgelængde lig med 456 nm. Gennemsnitlige stråletykkelser ligger under grænseværdierne for risikogruppe RG0.

• Den tilgængelige stråling fra LED'erne er ved tilsigtet anvendelse og under rimeligt forudsigelige forhold ufarlig for det menneskelige øje og den menneskelige hud.

• Midlertidige, irriterende visuelle effekter (f.eks. blænding, blitz-blindhed, dobbeltsyn, forringelse af farvesyn) kan ikke helt udelukkes, især i omgivelser med lav lysstyrke.

• Undgå bevidst at se direkte ind i strålingskilden i længere perioder.

• Der kræves ikke vedligeholdelse for at sikre overholdelse af grænseværdierne for risikogruppe RG 0. Sikkerhedsanvisninger Omgang med elektromagnetisk stråling

• Måleapparatet overholder forskrifterne og grænseværdierne for elektromagnetisk kompatibilitet iht. EMC-direktiv 2014/30/EU.

• Lokale anvendelsesrestriktioner, f.eks. på hospitaler, i fly eller i nærheden af personer med pacemaker, skal iagttages. Risikoen for farlig påvirkning eller fejl i eller pga. elektronisk udstyr er til stede.AC-Check

Detektorspids ON / OFF Indstilling af følsomhed Lommeclip Lommelygte Tænd/Sluk Lommelygte Batterirum på bagsiden

Isætning af batterier Åbn batterihuset og læg batterierne i. Vær opmærksom på de angivne poler. Inden hver ibrugtagning skal man kontrollere apparatet under en kendt hjælpekreds svarende til apparatets angivne spændingsområde. For at undgå fejlmålinger skal man inden ibrugtagning teste batterierne ved at tænde den integrerede lommelygte. (se pkt. 5)

Symboler Advarsel mod farlig elektrisk spænding: Ubeskyttede, spændingsførende komponenter i husets indre kan være tilstrækkeligt farlige til at udsætte personer for risiko for elektrisk stød. Beskyttelsesklasse II: Prøveapparatet har forstærket eller dobbelt isolering. Overspændingskategori III: Driftsmidler i faste installationer og i tilfælde, hvor der stilles særlige krav til driftsmidlernes pålidelighed og tilgængelig- hed, fx kontakter i faste installationer og apparater til industriel brug med varig tilslutning til den faste installation.20

Lokalisering af elektriske spændinger Sæt detektorspidsen på det område, der skal prøves (fx kabel, stikkontakt, osv.). Hvis der findes spænding, lyser detektorspidsen, og der lyder et signal. For en sikkerheds skyld kontrolleres alle tre faseledere (L1, L2, L3) for spænding!

Hvis det akustiske signal eller lyset fra lommelygten bliver svagt, udskiftes batterierne.

Indstilling af følsomhed Ved at dreje på hjulet (2) kan man indstille apparatets følsomhed (5 … 1000 VAC). På denne måde kan man lokalisere spændingsfelter på større afstand ved at bevæge apparatet hen over det pågældende område. Ved at variere følsomheden kan man bestemme den strømførende ledning. Hvis der findes spænding, lyser detektorspidsen, og der lyder et signal.

Lommelygte Man tænder lommelygten ved at holde knappen 4 inde. Lygten slukker automatisk igen, så snart knappen slippes. Tekniske data Indikator LED, lydsignal Spændingsområde 5 V/AC ... 1000 V/AC Frekvens 50 ... 400 Hz Overspændingskategori CAT III - 1000V (ikke-kondenserende) Tilsmudsningsgrad 2 Strømforsyning 2 x 1,5V alkalibatterier (type AAA) Arbejdstemperatur 0°C … 40°C , Luftfugtighed maks. 80%rH, ikke-kondenserende, Arbejdshøjde maks. 2000 m.o.h. Opbevaringsbetingelser -10°C ... 60°C, Luftfugtighed maks. 80%rH Mål (B x H x D) 154 x 32 x 28 mm Vægt (inkl. batterier) 50 g Vær opmærksom på, at der godt kan være spænding, selv om dette ikke indikeres af apparatet. Funktionaliteten kan påvirkes af konstruktionsforskelle i stikforbindelsen eller isoleringsmåden (tykkelse og type). Apparatet kan ikke detektere spændinger bag paneler og metalafskærmninger.

Forbehold for tekniske ændringer. 11.17 EU-bestemmelser og bortskaffelse Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU. Dette produkt er et elapparat og skal indsamles og bortskaffes separat i henhold til EF-direktivet for (brugte) elapparater. Flere sikkerhedsanvisninger og supplerende tips på: http://laserliner.com/info?an=acchk Anmærkninger vedr. vedligeholdelse og pleje Alle komponenter skal rengøres med en let fugtet klud, og man skal undlade brug af rengørings-, skure- og opløsningsmidler. Batterierne skal tages ud inden længere opbevaringsperioder. Apparatet skal opbevares på et rent og tørt sted.22 Fonction / Utilisation Testeur de tension sans contact avec une sensibilité réglable pour la localisation de tensions électriques dans les câbles, les prises, les douilles et les fusibles. Les signaux optiques et sonores indiquent la présence d‘une tension. Consignes de sécurité
