GEBRUIKSAANWIJZING ACCheck Laserliner

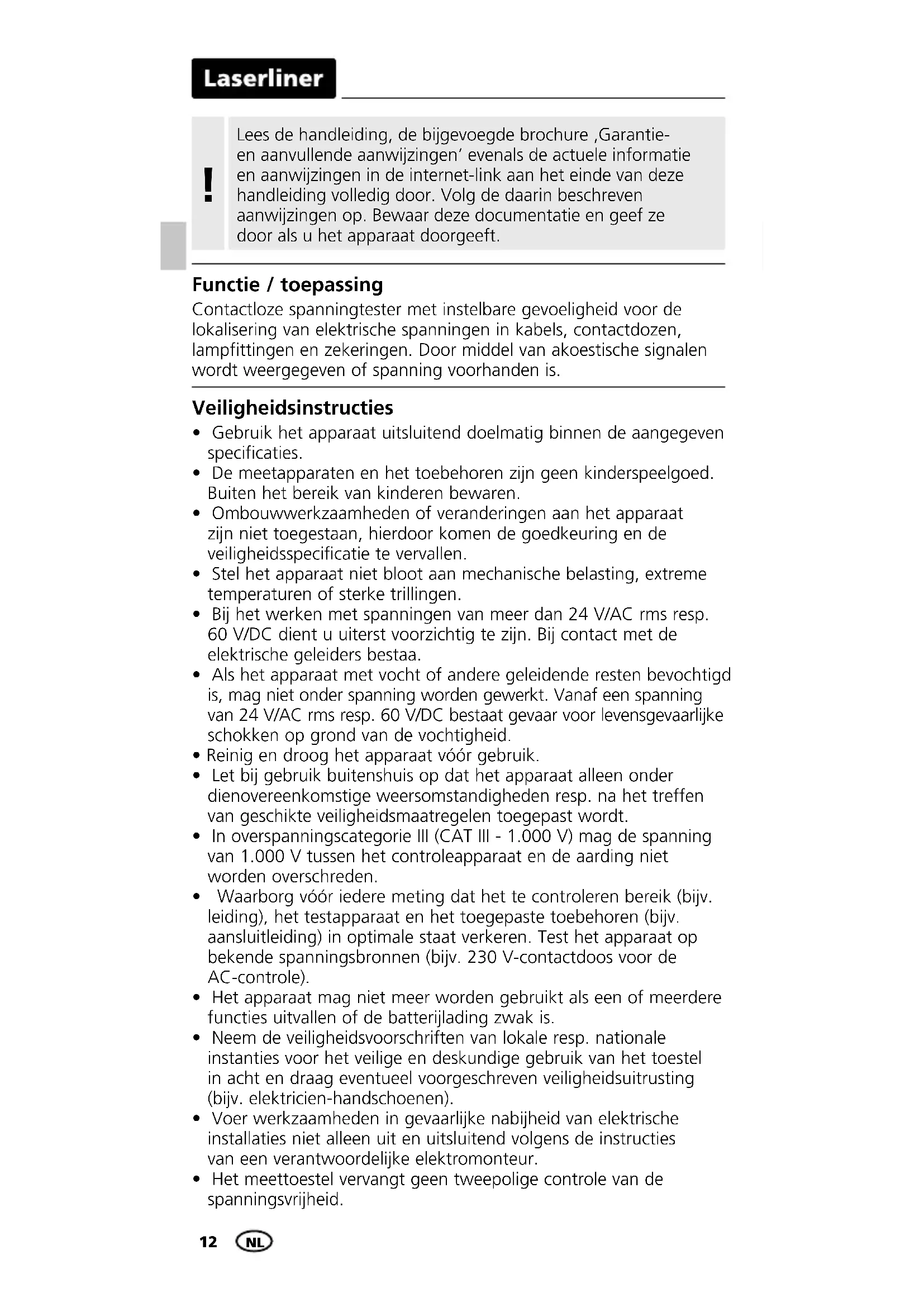

Lees de handleiding, de bijgevoegde brochure ‚Garantie- en aanvullende aanwijzingen‘ evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie en geef ze door als u het apparaat doorgeeft.

Functie / toepassing Contactloze spanningtester met instelbare gevoeligheid voor de lokalisering van elektrische spanningen in kabels, contactdozen, lampfittingen en zekeringen. Door middel van akoestische signalen wordt weergegeven of spanning voorhanden is. Veiligheidsinstructies

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.

• De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren.

• Ombouwwerkzaamheden of veranderingen aan het apparaat zijn niet toegestaan, hierdoor komen de goedkeuring en de veiligheidsspecificatie te vervallen.

• Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen of sterke trillingen.

• Bij het werken met spanningen van meer dan 24 V/AC rms resp. 60 V/DC dient u uiterst voorzichtig te zijn. Bij contact met de elektrische geleiders bestaa.

• Als het apparaat met vocht of andere geleidende resten bevochtigd is, mag niet onder spanning worden gewerkt. Vanaf een spanning van 24 V/AC rms resp. 60 V/DC bestaat gevaar voor levensgevaarlijke schokken op grond van de vochtigheid.

• Reinig en droog het apparaat vóór gebruik.

• Let bij gebruik buitenshuis op dat het apparaat alleen onder dienovereenkomstige weersomstandigheden resp. na het treffen van geschikte veiligheidsmaatregelen toegepast wordt.

• In overspanningscategorie III (CAT III - 1.000 V) mag de spanning van 1.000 V tussen het controleapparaat en de aarding niet worden overschreden.

• Waarborg vóór iedere meting dat het te controleren bereik (bijv. leiding), het testapparaat en het toegepaste toebehoren (bijv. aansluitleiding) in optimale staat verkeren. Test het apparaat op bekende spanningsbronnen (bijv. 230 V-contactdoos voor de AC-controle).

• Het apparaat mag niet meer worden gebruikt als een of meerdere functies uitvallen of de batterijlading zwak is.

• Neem de veiligheidsvoorschriften van lokale resp. nationale instanties voor het veilige en deskundige gebruik van het toestel in acht en draag eventueel voorgeschreven veiligheidsuitrusting (bijv. elektricien-handschoenen).

• Voer werkzaamheden in gevaarlijke nabijheid van elektrische installaties niet alleen uit en uitsluitend volgens de instructies van een verantwoordelijke elektromonteur.

• Het meettoestel vervangt geen tweepolige controle van de spanningsvrijheid.AC-Check

Aanvullende opmerking voor het gebruik Neem bij werkzaamheden aan elektrische installaties altijd de van toepassing zijnde technische veiligheidsregels in acht, onder andere:

1. Vrijschakelen, 2. Tegen hernieuwd inschakelen beveiligen,

3. Spanningsvrijheid tweepolig controleren, 4. Aarden en kortsluiten,

5. Aangrenzende, spanningvoerende onderdelen beveiligen

en afdekken. Veiligheidsinstructies Omgang met elektromagnetische straling

• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU.

• Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is mogelijk.

• Het apparaat werkt met leds uit de risicogroep RG0 (vrij van gevaar) overeenkomstig de geldende normen voor fotobiologische veiligheid (EN 62471:2008-09 / IEC/TR 62471:2006-07vv) in de telkens actuele lezing.

• Stralingsvermogen: peak-golflengte is 456 nm. De gemiddelde stralingsdichtheid ligt onder de grenswaarden van de risicogroep RG0.

• De toegankelijke straling van de leds is bij doelmatig gebruik en onder redelijkerwijs te voorziene voorwaarden ongevaarlijk voor het menselijk oog en de menselijke huid.

• Tijdelijke, irriterende optische uitwerkingen (bijv. verblinding, flitsblindheid, nabeelden, belemmeringen van het kleurenzien) kunnen niet helemaal worden uitgesloten, in het bijzonder bij weinig omgevingslicht.

• Kijk niet langer met opzet in de stralingsbron.

• Er is geen onderhoud vereist om de grenswaarden van de risicogroep RG0 te waarborgen. Veiligheidsinstructies Uittree-opening led Omgang met kunstmatige, optische straling OStrV (verordening inzake kunstmatige optische straling)14

Detectorpunt ON / OFF Instellen van de gevoeligheid Zakclip Zaklamp aan / uit Zaklamp Batterijvakje aan de achterzijde

Batterijen plaatsen Open het batterijvakje en plaats de batterijen overeenkomstig de installatiesymbolen. Let daarbij op de juiste polariteit. Controleer het apparaat vóór ieder gebruik op een bekend bedrijfsstroomcircuit volgens het aangegeven spanningsbereik van het apparaat. Voorkom verkeerde metingen en controleer de batterijen vóór gebruik van het apparaat, door de geïntegreerde zaklamp in te schakelen (zie punt 5).

Symbolen Waarschuwing voor gevaarlijke elektrische spanning: door onbeschermde, spanningvoerende onderdelen in de behuizing bestaat gevaar voor elektrische schokken. Veiligheidsklasse II: het controleapparaat beschikt over een versterkte of dubbele isolatie. Overspanningscategorie III: bedrijfsmiddelen in vaste installaties en voor toepassingen waarbij bijzondere vereisten aan de betrouwbaarheid en de beschikbaar- heid van de bedrijfsmiddelen worden gesteld, bijv. schakelaars in vaste installaties en apparaten voor industriële toepassingen met constante aansluiting op de vaste installatie. NLAC-Check

Lokaliseren van elektrische spanningen Plaats de detectorpunt op het te controleren bereik (bijv. kabel, contactdoos, enz.). Indien spanning voorhanden ist, licht de detectorpunt op en klinkt een signaal. Controleer om veiligheidsredenen alle drie fasegeleiders (L1, L2, L3) op voorhanden spanning!

Vervang de batterijen in geval van een zwak akoestisch signaal of zodra het vermogen van de zaklamp afneemt.

Instellen van de gevoeligheid Draai aan het wieltje (2) om de gevoeligheid van het apparaat (5 ... 1000 VAC) in te stellen. Op deze wijze kunt u spanningsvelden op een grotere afstand lokaliseren als u het apparaat over het te controleren bereik beweegt. Door de gevoeligheid te variëren kan een stroomvoerende leiding worden bepaald. Indien spanning voorhanden ist, licht de detectorpunt op en klinkt een signaal.

Zaklamp Houd de toets 4 ingedrukt om de zaklamp in te schakelen. Het licht schakelt automatisch uit, zodra de toets weer wordt losgelaten. Technische gegevens Indicator Led, geluidssignaal Spanningsbereik 5 V/AC ... 1000 V/AC Frequentie 50 ... 400 Hz Overspanningscategorie CAT III - 1000V (niet condenserend) Verontreinigingsgraad 2 Stroomverzorging 2 x 1,5V alkalibatterijen (type AAA) Werkomstandigheden 0°C … 40°C , Luchtvochtigheid max. 80 % rH, niet-condenserend, Werkhoogte max. 2000 m boven NAP (Nieuw Amsterdams Peil) Opslagvoorwaarden -10°C ... 60°C, Luchtvochtigheid max. 80 % rH Afmetingen (B x H x D) 154 x 32 x 28 mm Gewicht (incl. batterijen) 50 g

Let op! Ook als geen weergave verschijnt, kan desondanks spanning voorhanden zijn. De functie van het apparaat kan worden beïnvloed door de bouwwijze van de aansluitbus of de isolatie (dikte en type). Achter panelen en metalen afdekkingen kan geen spanning worden gedetecteerd.

Technische veranderingen voorbehouden. 11.17 EU-bepalingen en afvoer Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU. Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden. Verdere veiligheids- en aanvullende instructies onder: http://laserliner.com/info?an=acchk Opmerkingen inzake onderhoud en reiniging Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder de batterij(en) voordat u het apparaat gedurende een langere tijd niet gebruikt. Bewaar het apparaat op een schone, droge plaats.AC-Check
