VideoScope One - Meetinstrumenten Laserliner - Gratis gebruiksaanwijzing en handleiding

GEBRUIKSAANWIJZING VideoScope One Laserliner

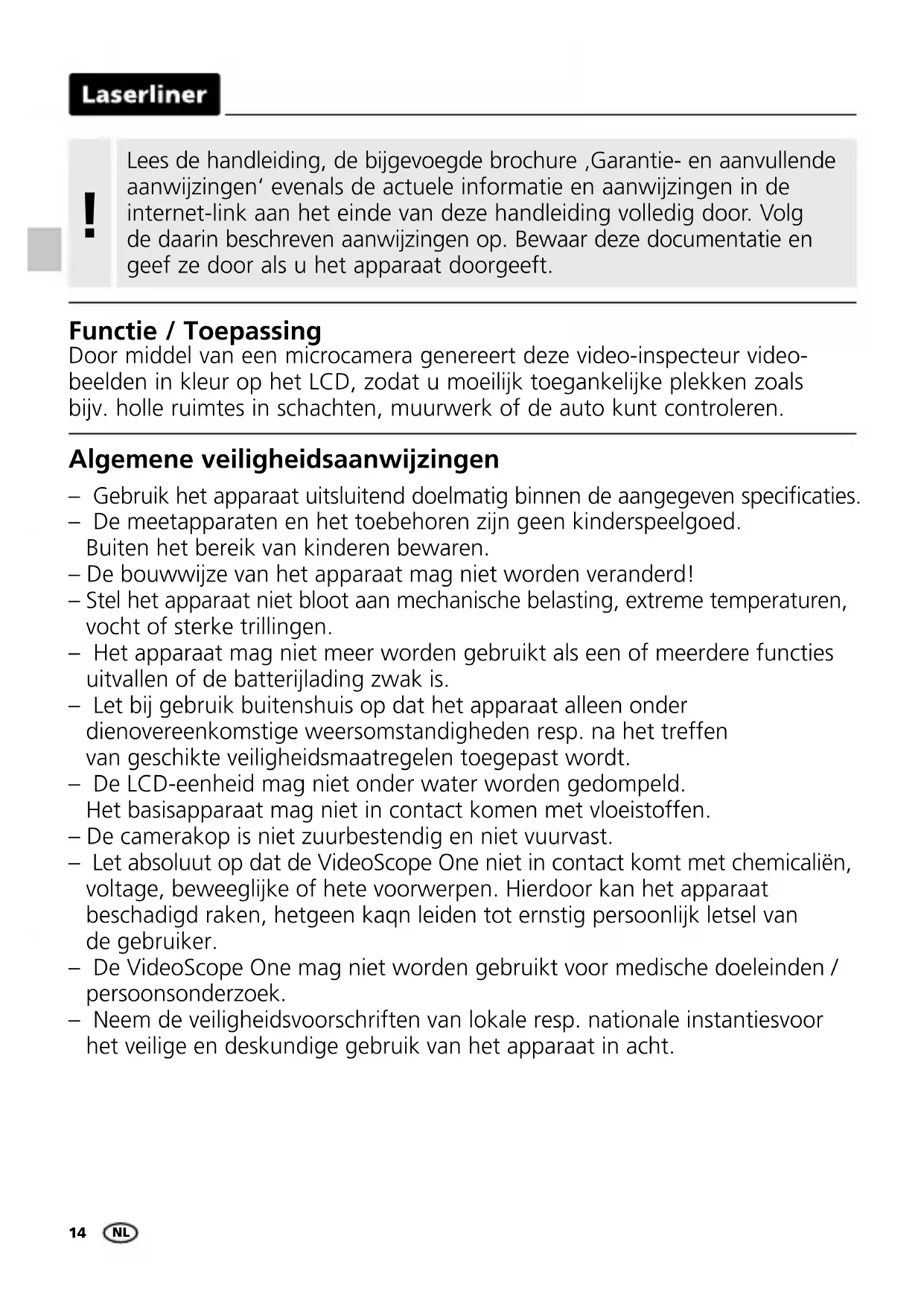

Algemene veiligheidsaanwijzingen – Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specicaties. – De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren. – De bouwwijze van het apparaat mag niet worden veranderd!

Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen. – Het apparaat mag niet meer worden gebruikt als een of meerdere functies uitvallen of de batterijlading zwak is. – Let bij gebruik buitenshuis op dat het apparaat alleen onder dienovereenkomstige weersomstandigheden resp. na het treffen van geschikte veiligheidsmaatregelen toegepast wordt. – De LCD-eenheid mag niet onder water worden gedompeld. Het basisapparaat mag niet in contact komen met vloeistoffen. – De camerakop is niet zuurbestendig en niet vuurvast. – Let absoluut op dat de VideoScope One niet in contact komt met chemicaliën, voltage, beweeglijke of hete voorwerpen. Hierdoor kan het apparaat beschadigd raken, hetgeen kaqn leiden tot ernstig persoonlijk letsel van de gebruiker. – De VideoScope One mag niet worden gebruikt voor medische doeleinden / persoonsonderzoek. – Neem de veiligheidsvoorschriften van lokale resp. nationale instantiesvoor het veilige en deskundige gebruik van het apparaat in acht. Functie / Toepassing Door middel van een microcamera genereert deze video-inspecteur video- beelden in kleur op het LCD, zodat u moeilijk toegankelijke plekken zoals bijv. holle ruimtes in schachten, muurwerk of de auto kunt controleren. Lees de handleiding, de bijgevoegde brochure ‚Garantie- en aanvullende aanwijzingen‘ evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie en geef ze door als u het apparaat doorgeeft. !VideoScope One

Veiligheidsinstructies Omgang met elektromagnetische straling – Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elek- tromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU. – Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is mogelijk – Het apparaat werkt met leds uit de risicogroep RG0 (vrij van gevaar) overeenkomstig de geldende normen voor fotobiologische veiligheid (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) in de telkens actuele lezing. – De toegankelijke straling van de leds is bij doelmatig gebruik en onder redelijkerwijs te voorziene voorwaarden ongevaarlijk voor het menselijk oog en de menselijke huid. Uittree-opening led Veiligheidsinstructies Omgang met kunstmatige, optische straling OStrV (verordening inzake kunstmatige optische straling) – Het apparaat is niet geschikt voor de meting in de buurt van gevaarlijke spanning. Let bij metingen in de buurt van elektrische installaties altijd op de spanningsvrijheid van geleidende onderdelen. De spanningsvrijheid en de beveiliging tegen hernieuwd inschakelen moet door middel van geschikte maatregelen gewaarborgd zijn.16

Functie tijdens de beeldtransmissie Richt de camerakop aan het uiteinde van de flexibele slang en beweeg hem vervolgens naar de gewenste positie. Schakel de LED-verlichting in geval van slechte lichtomstandigheden in. U kunt kleine objecten of objecten op afstand dichterbij halen (zoomen). Het beeld op de monitor kan met behulp van de beeldrotatie 180° worden gedraaid.

Batterijstatus Zoom Intensiteit LED-verlichting (5 niveaus) LC-display ON/OFF LED-verlichting Beeldrotatie Zoom externe monitoraansluiting Bedrijfsindicator Batterijvakje Camerakop Leds LensVideoScope One

1x = Horizontale spiegeling2x = UitgangsbeeldVan het uitgangsbeeld Toets indrukken. Toets indrukken. Toets indrukken. Helderheid (5 niveaus) Zoom (5 niveaus) Beeldrotatie ON/OFF Open het batterijvakje en plaats de batterijen (4 x type AA) overeenkomstig de installatie symbolen. Let daarbij op de juiste polariteit. Batterij plaatsen18

< 3 cm > 7 cm Objecten die ver buiten dit bereik liggen, kunnen onscherp worden weergegeven.

Opmerkingen inzake onderhoud en reiniging Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder de batterij(en) voordat u het apparaat gedurende een langere tijd niet gebruikt. Bewaar het apparaat op een schone, droge plaats. Camerakop / focus De VideoScope One levert scherpe beelden in het bereik van 3 - 7 cm vóór de camera.VideoScope One
