GEBRUIKSAANWIJZING MultiScanner Plus Laserliner

Continuous current monitoring in unshielded wires as soon as an electrical field is detected. STUD-SCAN / METAL-SCAN Current monitoring Special things to note with various materials It may not be possible to detect wooden studs or joists through the following materials: – Ceramic floor tiles – Fitted carpeting with padded backing – Wallpaper with metal fibres or metal foil – Freshly painted, damp walls. These must have dried for at least one week. – In problem cases, use METAL-SCAN to localise nails or screws in dry walls that line up vertically where a stud is located. EN25 MultiScanner Plus Subject to technical changes without notice. 22W45 Technical data Detection range AC 110 … 230V, 50 … 60 Hz Accuracy typically 3% of measured depth Indicators LCD bar display Connections USB type C Operating time approx. 3 hours Operating conditions -10°C … 50°C, max. humidity 75% rH, no condensation Storage conditions -20°C ... 70°C, max. humidity 80%rH Power supply Li-ion battery pack 3.7V / 0.3Ah Dimensions (W x H x D) 87 mm x 205 mm x 38 mm Weight 178 g (incl. battery pack) Measuring depth Wood/metal beam location (STUD-SCAN) Up to 2 cm depth Targeted metal location: Ferro-Scan/Non-Ferro-Scan (METAL-SCAN) Up to 12 cm / up to 10 cm depth Targeted location of live supply lines (AC-SCAN) Up to 4 cm depth Location of dead supply lines Up to 4 cm depth EU and UK directives and disposal This device complies with all necessary standards for the free movement of goods within the EU and the UK. This product, including accessories and packaging, is an electrical appliance that must be recycled in an environmentally appropriate manner in accordance with European and UK directives on waste electrical and electronic equipment, batteries and packaging, in order to recover valuable raw materials. Further safety and supplementary notices at: http://laserliner.com EN26 Veiligheidsinstructies – Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties. – De meetapparaten en het toebehoren zijn geen kinderspeelgoed. – De bouwwijze van het apparaat mag niet worden veranderd! – Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen. – Het apparaat mag niet meer worden gebruikt als een of meerdere functies uitvallen – Let bij gebruik buitenshuis op dat het apparaat alleen onder dienovereenkomstige weersomstandigheden resp. na het treffen van geschikte veiligheidsmaatregelen toegepast wordt. – Voer werkzaamheden in gevaarlijke nabijheid van elektrische installaties niet alleen uit en uitsluitend volgens de instructies van een verantwoordelijke elektromonteur. Aanvullende opmerking voor het gebruik Neem bij werkzaamheden aan elektrische installaties altijd de van toepassing zijnde technische veiligheidsregels in acht, onder andere: 1. Vrijschakelen, 2. Tegen hernieuwd inschakelen beveiligen, 3. Spanningsvrijheid tweepolig controleren, 4. Aarden en kortsluiten, 5. Aangrenzende, spanningvoerende onderdelen beveiligen en afdekken. Deze elektronische detector is geschikt voor de doelgerichte lokalisering van metaal in alle niet-metalen materialen, de lokalisering van spanningvoerende en niet-spanningvoerende stroomleidingen onder niet-metalen bekistingen en het herkennen van wand- en dwarsbalken van hout en metaal in de droogbouw. Optische en akoestische signalen evenals een lcd-balkendiagram geven aan dat voorwerpen gevonden zijn. Doelmatig gebruik Lees de handleiding, de bijgevoegde brochure ‚Garantie- en aanvullende aanwijzingen‘ evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwij-zingen op. Bewaar deze documentatie en geef ze door als u de laserinrichting doorgeeft.

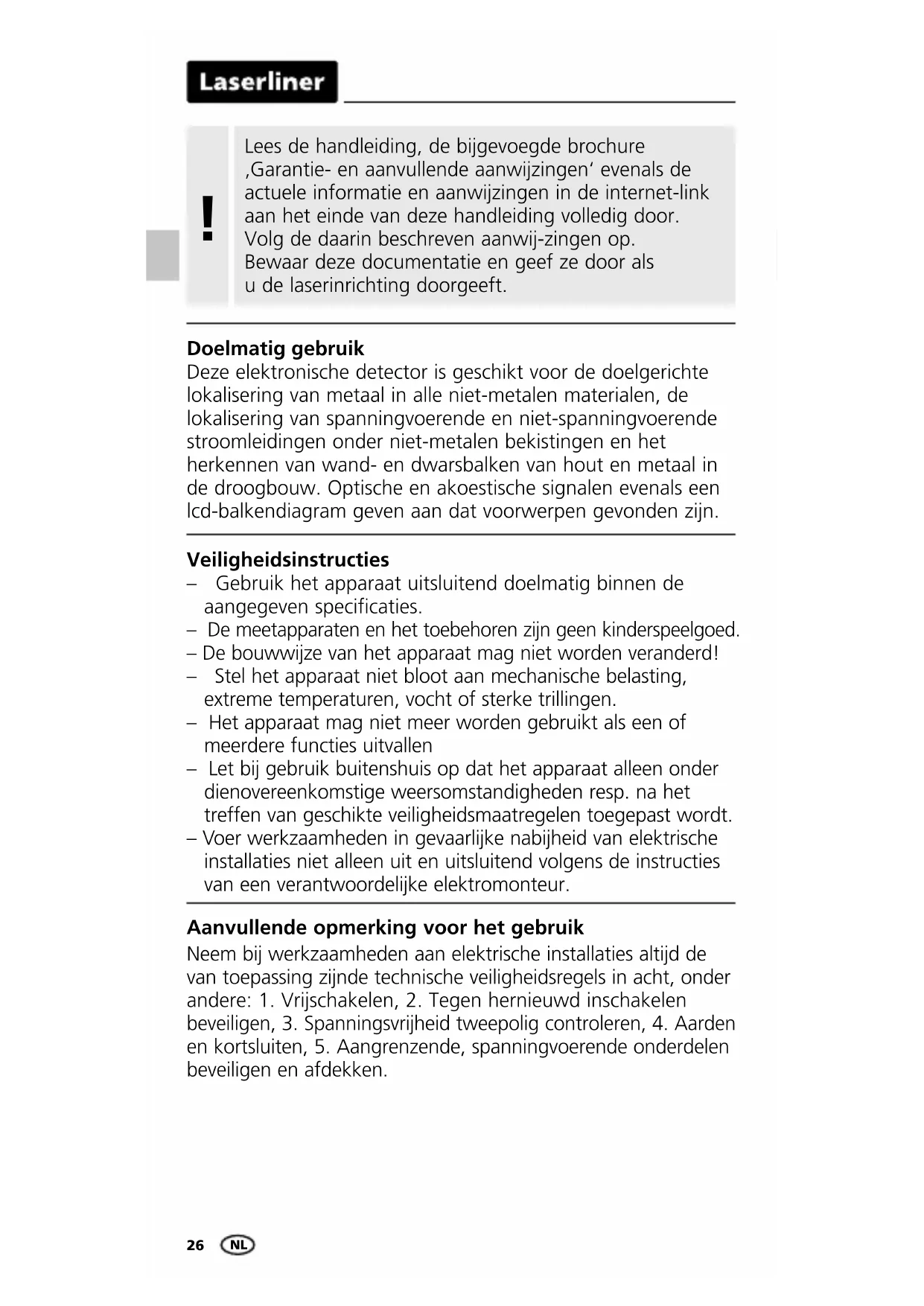

1 Rand-/middenindicator (METAL-modus) 2 Meetmodi 3 Balkweergave 4 Diepteweergave 5 Beweging in pijlrichting 6 Weergave batterijlading 7 Magnetisch / niet-magnetisch 8 Spanningswaarschuwing 9 Kalibratie-instructies a Maximale weergave b Spanningswaarschuwing c AAN / UIS d Handmatige kalibratie e Meetmoduswissel f USB-C-interface Veiligheidsinstructies Omgang met elektromagnetische straling – Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU. – Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is mogelijk. – Bij de toepassing in de buurt van hoge spanningen of hoge elektromagnetische wisselvelden kan de meetnauwkeurigheid negatief worden beïnvloed. – Voorzorgsmaatregelen: Gebruik geen andere MultiScanner Plus binnen een radius van minder dan 5 m. Gebruik geen elektronische zendapparatuur of elektrische motoren in de buurt. NL28 USB-C

Rood: Spanningswaarschuwing Rood: Metaal resp. spanningvoerende kabel in de buurt Groen: Geen metaal of spanningvoerende kabel in de buurt 3 Symbolen 2 Ingebruikname Inschakelen: Druk de aan-/uittoets (c) kort in. Uitschakelen: Druk de aan-/uittoets (c) kort in. AutoShutOff: Het apparaat schakelt ca. 5 minuten na de laatste meting automatisch uit. Het apparaat beschikt over een vervangbare accu. Neem hiervoor contact op met uw vakhandelaar of de serviceafdeling van UMAREX-LASERLINER.

– De netadapter/het laadtoestel mag alleen in gesloten ruimten gebruikt en niet aan vocht of regen blootgesteld worden omdat anders gevaar voor elektrische schokken bestaat. – Laad de accu/het apparaat vóór het gebruik van het apparaat volledig op. – Sluit de netadapter/het laadtoestel aan op het stroomnet en de aansluitbus van het apparaat/ accupak. Gebruik alléén de/het bijgevoegde netadapter/ laadtoestel. Als u een verkeerd(e) netadapter/ laadtoestel gebruikt, komt de garantie te vervallen. – Terwijl de accu geladen wordt, brandt de led van het apparaat rood. Het laadproces is afgesloten, zodra de led groen brandt. Gebruik van de lithium-ionen-accu NL29 MultiScanner Plus

Midden van een object gevonden. Rand van een object gevonden. Metaal of kabel gevonden. Er bevindt zicht metaal, een kabel of een object in de buurt. Het apparaat en de wand moeten tijdens de kalibratie in de STUD-SCAN-modus en gedurende de complete meting met elkaar in contact blijven. Ook dient u de hand aan het apparaat te houden.

Handmatige kalibratie Door het indrukken van de CAL-toets (d) kunt u het apparaat handmatig kalibreren. Op deze wijze kunnen metingen opnieuw begonnen resp. meetobjecten nog exacter beperkt worden. De maximale apparaatgevoeligheid wordt bereikt als het apparaat tijdens de kalibratie in de lucht wordt gehouden. Dit kan op bepaalde punten zinvol zijn bij METAL- en AC-SCAN-metingen. Auto-Calibration De automatische kalibratie wordt in de Metal- en AC-SCAN- meting direct na het inschakelen van het apparaat en bij een meetmoduswissel uitgevoerd. Als ‚MOVE‘ op het display verschijnt, kunt u met het zoeken beginnen. Auto-Cal Plus Zodra een object werd gevonden, wordt in de METAL-SCAN- meting automatisch weer een kalibratie uitgevoerd. Daardoor wordt de beperking van meetobjecten en de aanpassing van het apparaat aan verschillende ondergronden vereenvoudigd. Kalibratie NL30

METAL-SCAN-meting Het apparaat detecteert verdekt liggend metaal in alle niet-metalen materialen zoals bijv. steen, beton, estrik, hout, gipsvezelplaten, gasbeton, keramische en minerale bouwstoffen. Het apparaat geeft aan of het een magnetisch of niet-magnetisch metaal betreft en hoe diep het ligt. De diepteweergave verschijnt, zodra het object duidelijk is geïdentificeerd. – Selecteer METAL-SCAN (toets e). – Zodra ‚CAL OK‘ verdwijnt, kunt u het apparaat bewegen. – MOVE: beweeg het apparaat langzaam over het oppervlak. Druk de modustoets (e) kort in. METAL-SCAN: Opsporen van metaal in alle niet-metalen materialen, met een diepteweer- gave van max. 10 cm (niet-magnetisch) en tot 12 cm (magnetisch). AC-SCAN: Lokaliseren van spanningvoerende kabels tot 2 cm direct onder niet-metalen bekistingen. STUD-SCAN: Herkennen van wand- en dwarsbalken van hout en metaal tot 4 cm in de droogbouw onder niet-metalen bekistingen. Meetmodus selecteren NL31 MultiScanner Plus

Beperking van het meet-object door er meerdere malen overheen te bewegen Handmatige kalibratie Beperking van het meet-object door er meerdere malen overheen te bewegen NL32

Lokaliseren van spanningvoerende leidingen direct onder pleisterwerk resp. houtpanelen en andere niet-metalen bekistingen. Spanningvoerende leidingen in droogbouwmuren met metalen regelwerk worden niet gedetecteerd. – Selecteer AC-SCAN (toets e). – MOVE: beweeg het apparaat langzaam over het oppervlak. AC-SCAN-METING Tip 1: Tussen beide markeringen in ligt het midden van het metalen object. Door de hoge meetgevoeligheid verschijnen dikke metaalobjecten breder dan deze in werkelijkheid zijn. Beweeg het apparaat daarom opnieuw over het gevonden meetobject, zie grafiek B. Het apparaat kalibreert hierbij automatisch. De handmatige kalibratie dient in de buurt van de als laatste gevonden positie te worden uitgevoerd, zie grafiek C. Herhaal deze werkstappen zo nodig. Tip 2: De uitgangspositie is belangrijk: plaats het apparaat op een punt waarachter zich géén metaal bevindt. Tip 3: Bij veeleisende toepassingen, bijv. bij geribbeld staal, tast u het oppervlak zowel horizontal als verticaal af. Tip 4: Bovendien kunnen eventueel flexibele vloer- en wandverwarmingsbuizen worden herkend die een metaalfolie bevatten en dicht onder het oppervlak liggen. Test deze functie op plekken waar u het verloop van de buis kent. Opmerking: Bij objecten die zich zeer diep in de wand bevinden kan het gebeuren dat geen volledige uitslag aangegeven wordt. NL33 MultiScanner Plus

Beperking van het meet-object door er meerdere malen overheen te bewegen Handmatige kalibratie Handmatige kalibratie NL34

Leidingen die dieper liggen dan 20 mm, worden eventueel niet herkend.

Tip 1: De handmatige kalibratie dient in de buurt van de als laatste gevonden positie te worden uitgevoerd, zie grafiek B/C. Herhaal deze werkstappen zo nodig. Tip 2: Op grond van statische oplading kunnen naast de daad werkelijke leidingpositie eventueel elektrische velden worden ontdekt. Voer elektrische lading af door uw vrije hand op de muur te leggen. Tip 3: Werk langzaam, omdat wrijving storende lading kan veroorzaken. Tip 4: Wanneer u het vermoeden hebt dat leidingen voorhanden zijn, maar geen leidingen kunt vinden, liggen deze eventueel afgeschermd in kabelkanalen. Gebruik METAL-SCAN om metalen kabelkanalen te lokaliseren. Tip 5: Metaal in wanden (bijv. metalen regelwerk) dragen elektrische velden over en veroorzaken op deze wijze stoorinvloeden. Schakel in dit geval over naar METAL-SCAN om de leiding te vinden. Tip 6: De uitgangspositie is belangrijk: om de maximale gevoeligheid te bereiken, begint u het proces door het apparaat niet in de buurt van stroomvoerende leidingen te positioneren. Opmerking: Bij objecten die zich zeer diep in de wand bevinden kan het gebeuren dat geen volledige uitslag aangegeven wordt. Herkennen van wand- en dwarsbalken van hout en metaal inde droogbouw bijv. onder gipsvezelpla- ten, houtpanelen ofandere niet-metalen bekistingen. – Selecteer STUD-SCAN (toets e) – Volg de aanwijzingen op het VTN-display. – ON WALL: apparaat op de muur plaatsen – PRESS CAL: druk de kalibreringstoets (d) en wacht totdat de kalibrering afgesloten is: CAL OK – MOVE: beweeg het apparaat langzaam over het oppervlak. STUD-SCAN-meting NL35 MultiScanner Plus Indien zich elektrische leidingen, metaal- of kunststof- buizen in de buurt van een gipsvezelplaat bevinden of deze raken, worden deze door de MultiScanner Plus eventueel als balk herkend.

Tip 1: Met ‚EDGE‘ geeft het apparaat de randen van de balk en met ‚CENTER‘ het midden van de balk aan. Tip 2: De uitgangspositie is belangrijk: plaats het apparaat op een punt waarachter zich géén balk bevindt. Tip 3: Houd uw vrije hand tijdens het aftasten minimaal 15 cm van de MultiScanner Plus of andere objecten verwijderd om storingen te vermijden. Tip 4: De MultiScanner Plus vindt alléén de buitenste rand van dubbele balken die eventueel om deuren, vensters en hoeken zijn aangebracht. Tip 5: Waarborg dat u daadwerkelijk een balk hebt gevonden. Controleer daarvoor of andere balken op beide zijden in gelijkmatige afstanden voorhanden zijn, normaalgesproken 30, 40 of 60 cm. Controleer bovendien op meerdere plekken direct boven en onder de eerste gevonden plek of het daadwerkelijk om een balk gaat. Tip 6: Getextureerde plafonds: het plafond moet worden afgedekt met beschermend karton. Opmerking: Bij objecten die zich zeer diep in de wand bevinden kan het gebeuren dat geen volledige uitslag aangegeven wordt. Handmatige kalibratie NL36

Schakel altijd de stroomverzorging uit, wanneer u in de buurtvan elektrische leidingen werkt.

Manuel kalibrering Når man trykker på CAL-knappen (d), kalibreres apparatet manuelt. På denne måde kan man starte en ny måling eller indgrænse måleobjekter endnu mere præcist. Man opnår den maksimale apparatfølsomhed ved at holde apparatet op i luften under kalibreringen. Dette kan på visse steder være hensigtsmæssigt ved METAL- og AC-SCAN-målinger. Auto-Calibration De automatische kalibratie wordt in de Metal- en AC-SCAN- meting direct na het inschakelen van het apparaat en bij een meetmoduswissel uitgevoerd. Så snart „MOVE“ vises på displayet, kan man starte søgningen. Auto-Cal Plus Zodra een object werd gevonden, wordt in de METAL-SCAN- meting automatisch weer een kalibratie uitgevoerd. Daardoor wordt de beperking van meetobjecten en de aanpassing van het apparaat aan verschillende ondergronden vereenvoudigd. Kalibrering DA42
