MANUALE UTENTE ACCheck Laserliner

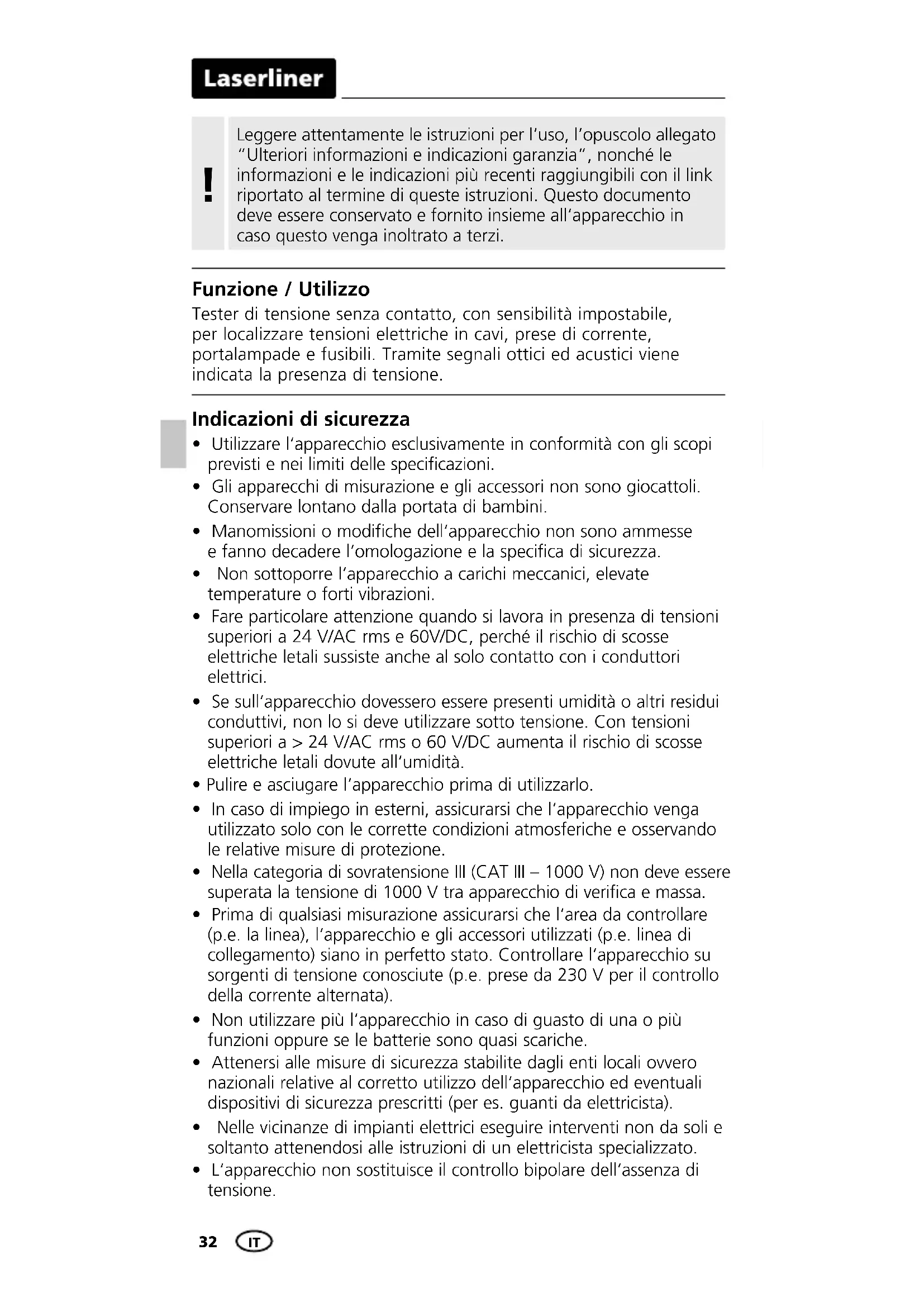

• Utilizzare l‘apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.

• Gli apparecchi di misurazione e gli accessori non sono giocattoli. Conservare lontano dalla portata di bambini.

• Manomissioni o modifiche dell‘apparecchio non sono ammesse e fanno decadere l‘omologazione e la specifica di sicurezza.

• Non sottoporre l‘apparecchio a carichi meccanici, elevate temperature o forti vibrazioni.

• Fare particolare attenzione quando si lavora in presenza di tensioni superiori a 24 V/AC rms e 60V/DC, perché il rischio di scosse elettriche letali sussiste anche al solo contatto con i conduttori elettrici.

• Se sull‘apparecchio dovessero essere presenti umidità o altri residui conduttivi, non lo si deve utilizzare sotto tensione. Con tensioni superiori a > 24 V/AC rms o 60 V/DC aumenta il rischio di scosse elettriche letali dovute all‘umidità.

• Pulire e asciugare l‘apparecchio prima di utilizzarlo.

• In caso di impiego in esterni, assicurarsi che l‘apparecchio venga utilizzato solo con le corrette condizioni atmosferiche e osservando le relative misure di protezione.

• Nella categoria di sovratensione III (CAT III – 1000 V) non deve essere superata la tensione di 1000 V tra apparecchio di verifica e massa.

• Prima di qualsiasi misurazione assicurarsi che l‘area da controllare (p.e. la linea), l‘apparecchio e gli accessori utilizzati (p.e. linea di collegamento) siano in perfetto stato. Controllare l‘apparecchio su sorgenti di tensione conosciute (p.e. prese da 230 V per il controllo della corrente alternata).

• Non utilizzare più l‘apparecchio in caso di guasto di una o più funzioni oppure se le batterie sono quasi scariche.

• Attenersi alle misure di sicurezza stabilite dagli enti locali ovvero nazionali relative al corretto utilizzo dell‘apparecchio ed eventuali dispositivi di sicurezza prescritti (per es. guanti da elettricista).

• Nelle vicinanze di impianti elettrici eseguire interventi non da soli e soltanto attenendosi alle istruzioni di un elettricista specializzato.

• L‘apparecchio non sostituisce il controllo bipolare dell‘assenza di tensione. Leggere attentamente le istruzioni per l‘uso, l’opuscolo allegato “Ulteriori informazioni e indicazioni garanzia”, nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Questo documento deve essere conservato e fornito insieme all‘apparecchio in caso questo venga inoltrato a terzi.

Ulteriori note per l‘impiego Osservare le norme di sicurezza per gli interventi su impianti elettrici, tra cui: 1. isolamento, 2. protezione da riattivazione,

3. verifica dell‘assenza di tensione su due poli, 4. messa in

sicurezza e in cortocircuito, 5. messa in sicurezza e copertura di elementi sotto tensione vicini. Indicazioni di sicurezza Lavorare in presenza di radiazione elettromagnetica

• Lo strumento di misura rispetta le disposizioni e i valori limite della compatibilità elettromagnetica in conformità alla direttiva EMV 2014/30/EU.

• Rispettare le restrizioni locali all’uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persone portatrici di pacemaker. Presenza di un influsso pericoloso o di un disturbo degli e da parte degli apparecchi elettronici. Indicazioni di sicurezza Apertura di uscita LED Manipolazione con radiazioni ottiche artificiali secondo l’ordinanza tedesca OStrV.

• L’apparecchio funziona con LED appartenenti al gruppo di rischio RG 0 (gruppo esente, nessun rischio) ai sensi delle norme vigenti per la sicurezza fotobiologica (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) nelle sue attuali versioni.

• Potenza irradiata: lunghezza d’onda di picco uguale a 456 nm. Le radianze medie sono inferiori al valore limite del gruppo di rischio RG0.

• Se si rispetta la destinazione d‘uso dei LED e li si utilizza in condizioni ragionevolmente prevedibili, la loro radiazione accessibile non è pericolosa per l’occhio e la pelle umani.

• Non si possono escludere completamente effetti ottici irritanti e passeggeri (p.e. abbagliamento, cecità da flash, immagini residue, disturbi della capacità di vedere i colori), soprattutto se la luminosità ambientale è ridotta.

• Non guardare direttamente la sorgente di radiazioni per un lungo periodo.

• Non è necessaria una manutenzione particolare al fine di garantire il mantenimento dei valori limite del gruppo di rischio RG 0. IT34

Punta del rilevatore ON / OFF Impostazione della sensibilità Clip per tasca Minitorcia accesa/spenta Minitorcia elettrica Vano batterie sul lato posteriore

Applicazione delle pile Aprire il vano batterie ed introdurre le batterie come indicato dai simboli di installazione, facendo attenzione alla correttezza delle polarità. Prima di ogni utilizzo controllare l‘apparecchio sotto un circuito elettrico in esercizio conosciuto in base al campo di tensione indicato dell‘apparecchio. Per evitare errori di misura, verificare le batterie prima dell‘uso accendendo la minitorcia integrata (vedi punto 5).

Simboli Simbolo di pericolo per tensioni elettriche: elementi costruttivi sotto tensione e non protetti negli interni di edifici possono presentare un serio pericolo per l‘incolumità delle persone (scosse elettriche). Classe di protezione II: l‘apparecchio è dotato di un isolamento doppio e rafforzato. Categoria di sovratensione III: mezzi di esercizio in installazioni fisse e nei casi in cui sono richiesti requisiti particolari di affidabilità e disponibilità degli stessi, p.e. interruttori in installazioni fisse e apparecchi per impiego industriale con attacco continuo all‘installazione fissa.AC-Check

Localizzazione di tensioni elettriche Mettere la punta del rilevatore sulla zona da controllare (p.e. cavo, presa, ecc.). In presenza di tensione la punta si accende e viene emesso un segnale acustico. Verificare, per sicurezza, la presenza di tensione su tutti e tre i conduttori di fase (L1, L2, L3)!

Sostituire le batterie se il segnale acustico dovesse essere debole o l‘intensità della luce della minitorcia non sufficiente.

Impostazione della sensibilità Girando il dispositivo di regolazione laterale (2) si imposta la sensibilità dell‘ apparecchio (da 5 a 1000 VAC). Questa funzione permette di localizzare i campi elettrici anche a distanze maggiori, muovendo semplicemente l‘apparecchio sulla zona desiderata. Variando la sensibilità è possibile rilevare la linea sotto tensione. In presenza di tensione la punta si accende e viene emesso un segnale acustico.

Attenzione! L‘assenza del segnale di indicazione non esclude la presenza di tensione. Il corretto funzionamento dell‘apparecchio può infatti essere compromesso da strutture differenti della presa di collegamento o dal tipo di isolamento (spessore e tipo). Non viene rilevata la presenza di tensione dietro a pannelli o rivestimenti metallici.

Minitorcia elettrica Per accendere la minitorcia tenere premuto il tasto 4. La luce si spegne non appena si smette di fare pressione sul tasto. Dati tecnici Indicatore LED, segnale acustico Campo di tensione 5 V/AC ... 1000 V/AC Frequenza 50 ... 400 Hz Categoria di sovratensione CAT III - 1000V (non condensante) Grado di inquinamento 2 Alimentazione elettrica 2 batterie alcaline da 1,5V (tipo AAA) Condizioni di lavoro 0°C … 40°C , umidità dell‘aria max. 80%rH, non condensante, Altezza di lavoro max. 2000 m sopra il livello del mare (zero normale) Condizioni di stoccaggio -10°C... 60°C, umidità dell‘aria max. 80%rH Dimensioni (L x A x P) 154 x 32 x 28 mm Peso (con batterie) 50 g Con riserva di modifiche tecniche. 11.17 Norme UE e smaltimento L‘apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all‘interno dell‘UE. Questo prodotto è un apparecchio elettrico e deve pertanto essere raccolto e smaltito separatamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate. Per ulteriori informazioni ed indicazioni di sicurezza: http://laserliner.com/info?an=acchk Indicazioni per la manutenzione e la cura Pulire tutti i componenti con un panno leggermente inumidito ed evitare l‘impiego di prodotti detergenti, abrasivi e solventi. Rimuovere la/le batteria/e prima di un immagazzinamento prolungato. Immagazzinare l‘apparecchio in un luogo pulito e asciutto.AC-Check
