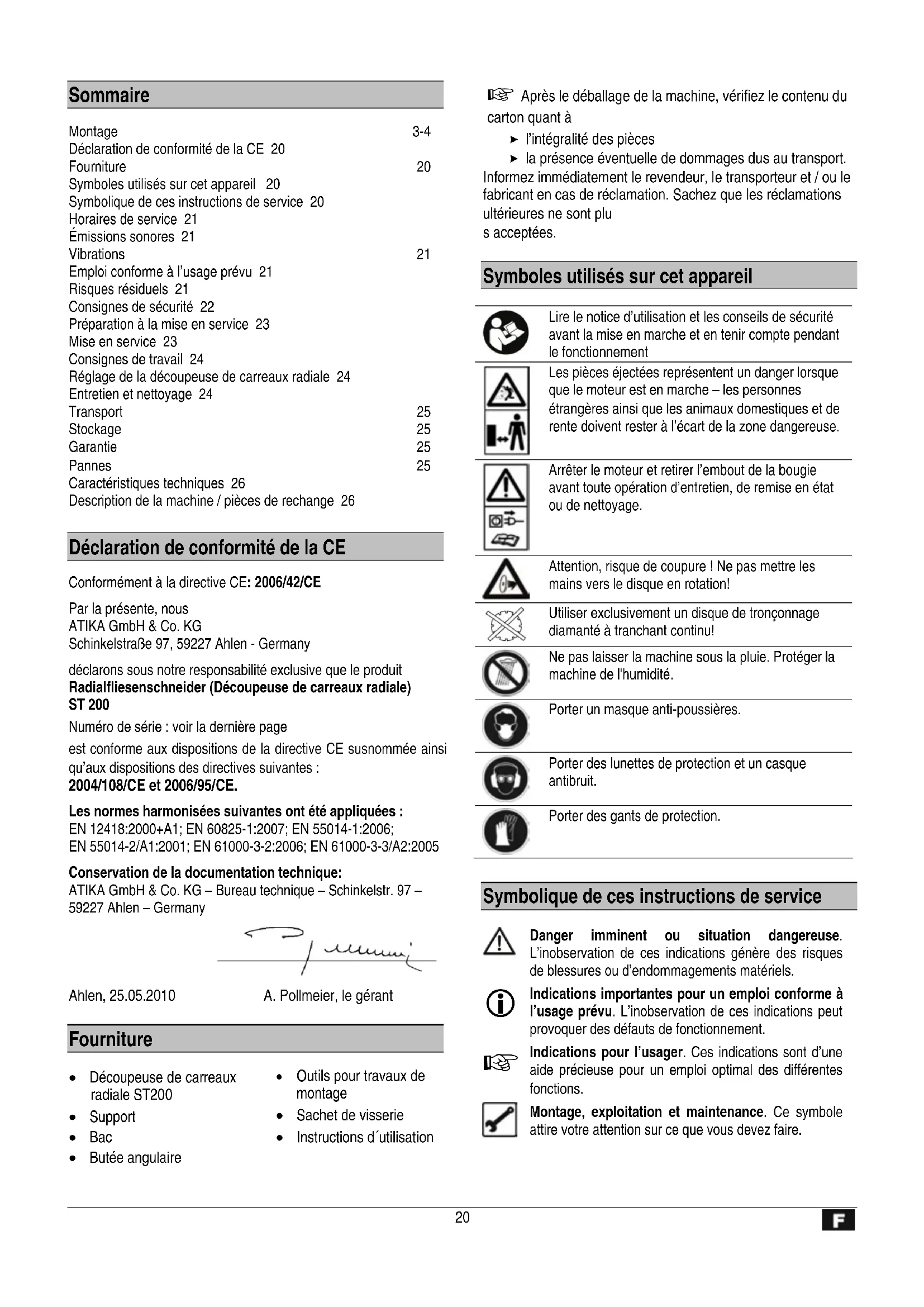

MODE D'EMPLOI ST 200 ATIKA
Découpeuse de carreaux radiale
Notice originale - Consignes de sécurité
Pèces de rechange
Déclaration de conformité de la CE 20
Furniture 20
Symboles utilisés sur cet apparéil 20
Symbolique de ces instructions de service 20
Horaires de service 21
Émissions sonores 21
Vibrations 21
Emploi conforme à l'usage prévu 21
Risques résiduels 21
Consignes de sécurité 22
Preparation à la mise en service 23
Mise en service 23
Consignes de travail 24
Réglage de la découpeuse de carreaux radiale 24
Entretien et nettoyage 24
Transport 25
Stockage 25
Garantie 25
Pannes 25
\section*{Caracteristiques techniques 26}
Description de la machine / pieces de rechange 26
Déclaration de conformité de la CE
Conformément à la directive CE: 2006/42/CE
Par la presente, nous
ATIKA GmbH & Co. KG
déclarons sous notre responsabilité exclusive que le produit
Radialfliesenschneider (Découpeuse de carreaux radiale)
ST200
Numero de série : voir la dernière page
est conforme aux dispositions de la directive CE susnommée ainsi qu'aux dispositions des directives suivantes :
2004/108/CE et 2006/95/CE.
Lesnormesharmoniséessuivantes onteté appliquées:
EN 12418:2000+A1; EN 60825-1:2007; EN 55014-1:2006
EN 55014-2/A1:2001; EN 61000-3-2:2006; EN 61000-3-3/A2:2005
Conservation de la documentation technique:
ATIKA GmbH & Co. KG - Bureau technique - Schinkelstr. 97 -
59227 Ahlen - Germany
Ahlen, 25.05.2010
A. Pollmeier, le gerant
Furniture
-
Découpeuse de carreaux radiale ST200
Support
Bac
Butee angulaire -
Outils pour travaux demontage
Sachet de visserie - Instructions d'utilisation
Apre's le déballage de la machine, vérifie le contenu du carton quant à
l'intégralité des pieces
la presence eventuelle de dommages dus au transport. Informez immédiatement le revendeur, le transporteur et / ou le fabricant en cas de réclamation. Sachez que les réclamations ultérieures ne sont plu
s acceptées.
Symboles utilisés sur cet apparéil
Lire le notice d'utilisation et les conseils de sécurité avant la mise en marche et en tener compte pendant le fonctionnement
Les pièces éjectées représentent un danger lorsqué que le moteur est en marche - les personnes étrangères ainsi que les animaux domestiques et derente doivent rester à l'écart de la zone dangereuse.
Arreter le moteur et retirer l'embout de la bougie avant toute opération d'entretien, de remise en etat ou de nettoyage.
Attention, risque de coupure! Ne pasmettre les mains vers le disque en rotation!
Utiliser exclusivement un disque de tronçonnage diamante à tranchant continu!
Ne pas laisser la machine sous la pluie. Protégé la machine de l'humidité.
Porter un masque anti-poussières.
Porter des lunettes de protection et un casque antibruit.
Porter des gants de protection.
Symbolique de ces instructions de service
Danger imminent ou situation dangereuse.
L'inobservation de ces indications génére des risques de blessures ou d'endommagements matériels.
Indications importantes pour unemploi conforme à l'usage prévu. L'inobservation de ces indications peut provoquer des défauts de fonctionnement.
Indications pour l'usager. Ces indications sont d'une aide précieuse pour un employe optimal des différentes fonctions.
Montage, exploitation et maintenance. Ce symbole attire votre attention sur ce que vous doivent faire.
Horaires de service
Avant la mise en service de l'appareil, s'informer sur les règlements nationaux (régionaux) relatifs à la protection contre le bruit.
Émissions sonores
EN ISO 3744 et EN ISO 11201:1995
Utilisation de la découpeuse de carreaux radiale avec disque de tronçonnage de série.
| Marche à vide | Marche enexploitation | |
| Niveau de conductibilitéacoustique LWA | 73,6 dB(A) | 85,2 dB(A) |
| Niveau de pression acoustique sur le poste de travail LPA | 60,6 dB(A) | 72,2 dB(A) |
Les valeurs individues sont des valeurs d'émissions sonores qu'on ne saurait simultanément appliquer comme valeurs maximes définitives au poste de travail respectif. L'existence d'un rapport entre les niveaux d'émission et de pollution est un fait établi, bien que ces valeurs ne permettent pas de decide définitivement de la mise en place de mesures de sécurité supplémentaires ou non. Les facteurs susceptibles d'influencer le niveau de pollution sonore existant sur le poste de travail incluent notamment la durée d'action, la nature des locaux, d'autres sources de nuisances sonores, etc. p. ex. le nombre de machines et les opérations environnantes. Les valeurs maximales applicables au poste de travail respectif varient également d'un pays à l'autre. Ces informations permettent cependant à l'usager de mistrévealer les dangers et risques.
Vibrations
Niveau de vibrations: < 2.5m / s^2
Impréciation de mesure: K=1,5
La valeur d'émission de vibrations indiquée a été mesure en employant un procédé de contrôle normalisé et peut être utilisée pour effectuer des comparaisons entre outils électriques.
La valeur d'émission de vibrations indiquée peut également être utilisée pour effectuer une évaluation d'exposition préliminaire. Avertissement :
La valeur d'émission de vibrations réelle se produit pendant l'utilisation de l'outil électrique peut varier de la valeur indiquée, en fonction de la manière d'utilisation de l'outil électrique.
Il est indiqué de prendre des mesures de sécurité pour la protection de l'opérateur, bases sur une évaluation de l'exposition aux vibrations pendant les conditions de service réelles (en prénant en compte toutes les phases du cycle de service, par ex. les phases arrêtés de l'outil électrique et les phase de marche à vide).
Emploi conforme à l'usage prévu
La découpeuse de carreaux radiale est exclusivement destinée à l'utilisation dans les domaines du bricolage et de l'artisanat. Elle est exclusivement destiné à la coupe de plaques de marbre et de granit de faible à moyenne taille, de briques et de carrelages de tout genre, en fonction de la taille de la machine.
- Ne jamais utiliser la machine pour couper du bois ou des métaux. Risque de blessures!
- N'utiliser que des disques de tronconnage appropriés avec la machine, et non des lames de scie.
- Ne doivent être travaillées que des pieces d'oeuvre qui peuvent être posées et guidées de manière sure.
- Unemploi conforme à l'usage prévu implique notamment aussi l'observation des instructions de service, de maintenance et de réparation du fabricant et le respect des consignes de sécurité contenues dans ces instructions.
- Les prescriptions de prévention des accidents applicables au site d'exploitation ainsi que les dispositions de médecine du travail et de sécurité technique générales sont à respecter.
- Toute utilisation divergente de la machine est considérée comme employé non conforme à l'usage prévu. Le fabricant décline toute responsabilité pour les dommages en résultat : le risque incombe exclusivement à l'usager.
- En cas de modifications effectuées sur la découpeuse de carreaux radiale sur la propre initiative de l'utilisateur, le constructeur decline toute responsabilité pour tout dommage y résultat.
- La découverte de carreaux radiale ne doit être ajustée, utilisée et entretenue que par des personnes qui en sont familières et qui ont été instruit sur les risques. Les réparations demeurent strictement réservées à notre SAV ou à un service après-vente nommé par nos soins.
- Une utilisation de la machine en environnement exposif et son exposition à la pluie sont interdites.
Risques résiduels
Mème unemploi conforme à l'usage prévu et le respect des consignes de sécurité applicables en la matière ne sauraient exclore tous les risques résiduels généres par la construction et l'emploi de la machine, notamment.
Les risques résiduels sont minimisés en respectant les « consignes de sécurité » et un «emploi conforme à l'usage prévu » comme toutes les indications des générées instructions de service.
La prise de conscience et la prudence réduisent les risques de blessures et d'endommagements.
- Risque de blessures des doigs et des mains en cas d'introduction de la main dans le disque en rotation.
- Risque de blessure des doigs et des mains par le contact avec le disque en diamant aux zones non couvertes.
- Blessures dues à des pieces usinées projétées.
- Dangers d'électrocution en cas d'utilisation de cables de raccordement non conformes.
- Contact avec des pieces sous tension de composants électriques ouverts.
- Endommagement de l'ouie en cas de travaux d'une certaine durée sur la machine sans protection acoustique.
Il se pourrait donc que des risques résiduels non apparents persistent bien que toutes les mesures de protection aient ete prises.
Consignes de sécurité
En cas d'utilisation non-conforme, les découvertes de carreaux radiales peuvent etre dangereuses. L'utilisation des outillages electriques impose certaines mesures de sécurité generales afin d'exclure les risques d'incendie, d'électrocution et de blessures de personnes.
Avant toute mise en service de ce produit, dire et respecter les indications suivantes et les règlements de prévention d'accident de l'association préventive des accidents du travail, particulièrement les règlements de sécurité en vigueur dans les pays respectifs afin d'éviter tout risque d'accident possible.
Remettez les consignes de sécurité à toute personne devant de travailler avec la machine.
Conserve ces consignes de sécurité avec soin.
- Avant l'utilisation, familiarisez-vous avec l'appareil à l'aide des instructions de service.
- Ne pas utiliser l'appareil à des fins non appropriées (voir « Utilisation dans les règles de l'art » et « Travaux avec l'aspirateur à feuilles »).
- Poser la machine sur un sol plat et antidéraptant (risque de basclement).
-
Eviter les postures anormales. Prendre une position sure et préserver l'équilibre à tout moment.
-
Soyez attentif. Veillez à ce que vous faites. Travailliez de façon raisonnable. N'utilisez pas l'équipement si vous étés fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments. La moindre inattention pendant l'utilisation de l'équipement peut provoquer de graves blessures.
-
Portez des vêtements de protection appropriés!
-
Pas d'habits larges ou de bijoux que la machine pourrait entraîner.
- Chaussures avec des semelles antidéraptantes.
-
Filet pour les cheveux s'ils sont longs.
-
Portez des vêtements de protection personnels
Protection acoustique (le niveau de pression sonore au poste de travail peut être supérieur à 85 dB (A)).
Lunettes de protection (Pendant la coupe de l'aluminium).
Gants
- Masque respiratoire dans des milieux poussiéreux.
Veillez à maintainir la zone de travail en ordre! Le désordre peut être la cause d'accidents.
- Prenez les conditions environnantes en considération :
- Ne pas utiliser la machine dans un environnement humide.
- Ne pas exposer la découverte de carreaux radiale à la pluie.
Veillez au bon éclairage de la zone de travail.
- Ne laissez jamais l'a sans surveillance.
- Les enfants et les adolescents âgés de moins de 18 ans et les personnes qui n'ont pas pu ces instructions d'utilisation, ne sont pas autorisés à utiliser cette machine.
- Tenir à l'écart toute personne étrangère.
Ne pas laisser toute personne étrangère, particulièrement les enfants toucher le cable ou l'appareil.
Tenir à l'écart de votre plan de travail toute personne étrangère.
Ne surchargez pas la machine! Elle travaille比较好 et avec une sécurité accrue dans la plage indiquée.
- Ne pas tenter d'introduire le carreau dans la machine plusrapidement que la vitesse de coupe du disque le permet.
- Veillez au montage complet et correct des équipements de sécurité pendant l'exploitation et ne modifiez rien sur la machine qui risquerait d'influencer sa sécurité.
- Ne pas utiliser des disques de tronçonnage qui ne correspondent pas aux caractéristiques indiquées dans ce manuel.
- Ne pas utiliser des disques de tronçonnage dont la vitesse de rotation est inférieure à 3000 min ^-1 .
- Choiser le disque diamante en fonction du matériel à couper.
- Ne pas dépasser la vitesse de service de sécurité du disque.
- Ne pas effectuer des coupes à sec avec un disque destiné aux coupes humides.
- Ne pas utiliser le disque de tronçonnage pour effectuer des travaux de meulage, par ex. pour meuler le bord d'un carreau coupé. Ne pas effectuer des coupes en rayon ni des coupes circulaires.
Veiller à ce que la pompe à eau soit couverte d'eau.
L'utilisation d'autres appareils et d'autres accessoires peut impliquer un risque de blessure.
- Ne pas toucher les parties électriques de la machine (par ex. l'interrupteur) les mains humides.
- Veiller à placer les connexions enchichables dans un endroit sec et à éviter qu'elles touchent le sol.
- Debranchez la machine et retirez la fiche de la prise au secteur en cas de
travaux de réparation
travaux de maintenance et de nettoyage
- Dépannage (y compris décoincer un disque de tronçonnage bloqué)
Transport et stockage
- Abandon de la découpeuse de carreaux radiale (meme en cas d'interruptions de courte durée)
- Attention! Le disque de tronconnage ralentit! Ne jamais freiner le disque à la main ou par une pression latérale.
-
A l'arrêt, le disque de tronçonnage tourne au ralenti pendant env. 40 secondes avant de s'arrêt définitivement. Avant d'effectuer des interventions de réglage, de maintenance ou de nettoyage, attendre l'arrêt complet du disque et retarder la fiche de la prise de courant.
-
Entretenir votre découpeuse de carreaux radiale avec soin :
-
Maintenez les outils affués et propres afin de travailleriers et en toute sécurité.
- Respectez les prescriptions de maintenance et les indications relatives au remplacement des outils.
-
Les poignées doivent toujours être sèches et exemplés d'huile et de graisse.
-
Vérifiez la machine afin de découvert tout endommagement eventuel.
-
Contrôlez le fonctionnement impeccable et conforme à l'usage prévu des équipements de sécurité avec soin avant de poursuivre l'utilisation de la machine.
- Vérifiez le fonctionnement correct des pieces mobiles et assurez-vous qu'elles ne sont ni coincées ni partiellement endommagées. Toutes les pieces sont à monter correctement et toutes les conditions requises sont à replir afin de garantir une exploitation impeccable de la découverte de carreaux radiale.
- Les dispositifs de sécurité et les pieces endommages doivent être réparés ou replacés convenablement dans
un atelier spécialisé reconnu, à moins que d'autres informations ne soient mentionnées dans le mode d'emploi.
-
Les autocollants de sécurité endommages ou illisibles doivent être remplacés.
-
Ne laisser brancher aucune clé de l'appareil!
- Conserve les outillages non utilisés dans un endroit sec et verrouillé et hors de portée de main des enfants.
Sécurité électrique
■ Exécution de la ligne de raccordement cf. IEC 60 245 (H 07 RN-F) avec une section d'au moins
- 1,5 mm² pour les cables d'une longueur de jusqu'à 25 m
- 2,5 mm² pour les cables de plus de 25 m
- Les cables longs et minces provoquent une chute de tension. Le moteur n'atteint plus sa puissance maximum, dégradant ainsi le fonctionnement de l'équipement.
- Les fiches et prises des rallonges doivent être en caoutchouc, PVCSouple ou autre matière thermoplastique d'une résistance mécanique identique, ou revêues de ce matériel.
- Les contacts enchichables de la rallonge doivent être protégés contre les projections d'eau.
Pour la pose du cable de connexion, veiller à ce qu'il ne géné pas, qu'il ne soit pas écrasé ni plie, et que le connecteur ne se mouille pas.
N'employez pas le cable à des fins pour lesquelles il n'est pas prévu. Protegez le cable contre la chaleur, l'huile et les arêtes vives. Ne tirez pas sur le cable pour-retirer la fiche de la prise au secteur.
En cas d'utilisation d'un tambour, dérouler le cable complètement.
- Vérifiez le cable de rallonge à intervalles réguliers et remplacez-le dés que vous constatiez un endommagement.
- Ne vous servez jamais de lignes de raccordement défectueuses.
- Servez-vous exclusivement de cables de rallonge spéciaux et homologues pour l'extérieur le cas échéant.
Ne vous servez jamais de raccordements électriques provisoires.
- Ne pontez jamais les équipements de sécurité et ne les mettez jamais hors service.
L'appareil doit être connecté via le DDFT (disjoncteur-detecteur de fuites de terre) intégré.
Tout raccordement électric, voire des réparations sur des parties électriques de la machine doivent être effectuées par des personnes compétentes ou remises à l'un de nos services après-vente. Les règlements locaux, particulièrement en ce qui concerne les mesures de protection sont à respecter.
Toutes réparations des différentes pieces de la machine sont à effectuer par le fabricant, ou l'un de ses services après.
vente.
N'utiliser que des pieces détaches d'origine. L'utilisation d'autres pieces détaches et d'autres accessoires pouraient entraîner un risque d'accident pour l'utilisateur, le fabricant dégageant toute responsabilité pour tout dommage encouru.
Préparation à la mise en service
Suívez les indications de ces instructions de service pour obtenir un fonctionnement impeccable de la machine.
√ Les pieces suivantes sont encore à mettre en place :
Support
Pompe d'eau de refroidissement
Montage du support et de la pompe d'eau de refroidissement B - D
- Monter les pieds de support (1) à l'aide des vis (4) et des rondelles crantees (5) sur le chassin. B
- Visser les pinces de serrage (6) sur le chassin (3). à l'aide des écrous à poigné en étoile (7) et des vis à tête ronde plate (8). C
- Poser le bac (9) dans le chassinis (3).
- Poser la pompe d'eau de refroidissement (26) dans l'évidemment du bac prévu à cet effet. D
- Remplir le bac d'eau jusqu'à ce que la pompe d'eau de refroidissement soit couverte d'eau.
- Poser la découpeuse de carreaux radiale dans le bac.
Mise en service
Branchement au secteur
Comparez la tension de votre secteur, p. ex. 230 V, avec la tension indiquée sur la plaque signalétique de la machine et raccordez la scie à une prise mise à la terre appropriée et conforme aux prescriptions.
Moteur à courant alternatif :
prise à contact de protection, tension du secteur de 230 V avec interrupteur de protection contre les courants de court-circuit et fusible 10 A inerte
Contrôle journalier du DDFT (disjoncteur-detecteur de fuites de terre intégré)
L'appareil doit être connecté via le DDTF.
- Enficher le DDFT dans la prise en sens vertical.
- Actionner la touche verte "Reset". Un bruit d'encliquetage s'entend et levoyant s'allume en couleur orange.
- Pour vérifier le fonctionnement du DDFT, actionner la touche bleue "Test". Le voyant s'eteint.
- Actionner de nouveau la touche "Reset" - le voyant s'allume en orange
- La machine peut être mise en service.
Ce contrôle doit être effectué une fois par jour.
En cas de changement de site, aucun autre contrôle n'est nécessaire.
Mise en marche
Ne jamais utiliser un apparéil dont l'interrupteur ne fonctionne pas. Les interrupteurs défectueux doivent immédiatement être réparés par le service après vente.
Vérifier la fonctionnalité du DDFT: voyant orange.
Appuyez sur le bouton vert (I) place sur l'interrupteur. Vérifier en même temps que le sens de rotation du disque de tronçonnage correspond au sens indiqué sur le capot de protection (flèche).
L'appareil se débranche automatiquement en cas de coupure de courant. Pour la remise en marche, actionnez d'abord le bouton rouge (0) et ensuite le bouton-poussoir vert (1).
Arret
Appuyez sur le bouton rouge ( 0 ) place sur l'interrup-teur.
Consignes de travail
Respectez ce qui suit avant de commencer le travail :
- Poste de travail bien ordonné?
- La découpeuse de carreaux radiale est-elle posée de façon sure?
- Ne mettez jamais l'outillage en service avant d'avoir lu les instructions de service, d'être en mesure de respecter les indications et consignes de sécurité et d'avoir monté l'appareil comme décrit!
Travail avec la découpeuse de carreaux radiale
Toujours garder une distance de sécurité vers le disque de tronçonnage en rotation.
- Ne commencer la découverte qu'une fois la vitesse maximum atteinte.
- Veiller à ce que la pompe d'eau de refroidissement (26) avance de l'eau vers le disque de tronconnage.
- Ne doit être travaillées que des pieces d'oeuvre qui peuvent être posées et guidées de manière sure.
Respectez toujours les consignes de sécurité aux pages 20 et suivantes.
Réglages de la découverte de carreaux radiale
Remplacement du disque de tronconnage
Avant de remplacer le disque de tronçonnage,steroler la fiche de la prise de courant.
- Ne pas utiliser des disques de tronçonnage endommages ou déformés.
N'utiliser que des disques bien tranchants.
Remplacement du disque de tronconnage E - F
- Desserrer les vis (29) et retirer le capot (28).
- Engager la clé polygonale (36) sur la bride, et la clé de montage (35) sur l'extrémité de l'arbre du moteur et desserrer la bride (32). F
Filet à gauche!
- Enlever la bride.
- Maintenant, vous pouvez enlever le disque de tronçonnage (33).
- Avant le montage du disque de tronçonnage (33), vérifie si la tige, l'écrou de la tige et la bride sont endommages, usés ou desserrés. Remplacez immédiatement toutes les pieces endommagées ou usées.
- Le montage du disque de tronçonnage s'effectue dans l'ordre inverse.
Veiller au sens de rotation!
- Serrer la bride fermement.
Filet à gauche!
- Revisser le capot (28).
Effectuer des coupes angulaires
Veiller à ce que la scie soit arrêtée pendant les interventions de réglage etPTRir la tete de scie en arriere.
Réglage de 0^ - 90^
- Desserrer l'écrou à poignée en étoile (14) et tourner la butée angulaire (13), jusqu'à ce que le cadran indique l'angle souhaité (0^ - 90^) . H
- Resserrer l'écrou à poignée en forme d'étoile afin de fixer l'angle ajusté.
- Poser le carreau contre la baguette de butée (11) et la butée angulaire (13).
- Demarrer la machine et attendre que l'eau de refroidissement arrive vers le disque de tronconnage.
- Tirer l'unité de coupe (18) sur la poignée (23) lentement et régulièrement à travers le carreau.
- Arrête la machine après la coupe.
Ajustage de la coupe bianse
- Desserrer les vis de serrage (24) des deux côtes de la machine etPTRirer l'unité de coupe (18) sur la poignée (23) dans la position ou l'angle souhaite s'affiche.
- Resserrer les vis de serrage (24).
- Effectuer la coupe selon la description du point "Réglage 0^ - 90^ .
Entretien et nettoyage
Avant de toute intervention d'entretien et de nettoyage
- arrêté l'équipement
- attendre l'arrêt de la découpeuse de carreaux radiale
retirer la fiche du secteur
Les dispositifs de sécurité enlevés pour effectuer des interventions de maintenance ou de nettoyage doivent impérativement être remontés et vérifiés.
N'utiliser que des pieces de rechange d'origine. Toute autre piece risque de provoquer des blessures et dommages imprévisibles.
Respecter les instructions suivantes afin de préserver la capacité de fonctionnement de la découverte de carreaux radiale:
- Nettoyez et huilez toutes les pieces mobiles à intervalles réguliers
- Enlever les poussières et souillures à l'aide d'un chiffon ou d'un pinceau.
- Ne pas nettoyer la machine sou l'eau coulante ou à l'aide d'un nettoyeur à haute pression.
- Ne pas utiliser des solvants (essence, alcohol etc.) pour le nettoyage des composants en plastique, ceux-ci pouvant endommager les composants en plastique.
- Àprous chaque utilisation, nettoyer le bac de récepération et la pompe d'eau de refroidissement afin de garantir le refroidissement du disque de tronçonnage.
Ne jamais utiliser deGRAISS!
De traiter toutes les pieces mobiles avec une huile biodégradable.
Transport
Retirez la fiche de la prise avant tout transport.
Ne transporter la découverte de carreaux radiale que lorsque l'unité de coupe est fixée:
- Desserrer les écrous à poignée en étoile de la butée (17).
- Faire glisser les sécurités de transport jusqu'à l'unité de coupe (18).
- Resserrer les écrous à poignée en étoile.
De cette façon, vous évitez de vous blesser les mains.
Avant le transport, le liquide de refroidissement doit être entiement evacué.
Stockage
Retirez la fiche de la prise au secteur.
- Conserve les outillages non utilisés dans un endroit sec et verrouillé et hors de portée de main des enfants.
Avant un stockage prolongé, respecter les instructions suivantes afin de prolonger la durée de vie de la machine et de faciliter la manoeuvre :
d'effectuer un nettoyage en profondeur.
Garantie
Veuillez tenir compte de la déclaration de garantie ci-jointe.
Pannes
Avant de proceder à l'élimination des défauts :
- arrête l'équipement
- attendre l'arrêt de la découverte de carreaux radiale
retirer la fiche du secteur
Après chaque dépannage, remetre en service et vérifier l'ensemble des dispositifs de sécurité.
| Perturbation Cause possible | Que faire | |
| La découpeuse de carreaux radiale ne tourne pas. | absence de courant endommagement du cable de rallonge La fiche de secteur, le moteur ou l'interrupteur sont défectueux. | vérifier l'alimentation électrique, le fusible, la prise de courant contrôler le cable de rallonge, le replacer immédiatement en cas d'endommagement Demandez à un électricien concessionnaire de vérifier le moteur ou le commutateur ou de le réparer, respectivement de replacer ces pièces par des pièces d'origine |
| La découpeuse de carreaux radiale coupe avec des interruptions | endommagement du cable de rallonge faux contact interne interrupteur défectueux | contrôler le cable de rallonge, le replacer immédiatement en cas d'endommagement Veuillez-vous adresser au service après-vente. |
| Le disque de tronçonnage se réchauffe | Disque de tronçonnage émoussé ou défectueuxManque de refroidissement | Remplacer le disque de tronçonnageContrôle la pompe et me tuyau d'eau de refroidissementRemplir d'eau |
| Le moteur ronfle, le disque de tronçonnage s'arrête | Le disque de tronçonnage est bloqué | Enlever l'objet bloquant |
Caracteristiques techniques
Découpeuse de carreaux radiale
| Type | ST | |
| Puisance du moteur \( P_1 \) | 800 W | |
| Tension d'alimentation / Fréquence du réseau 230 V~ / 50 Hz | ||
| Fréquence du réseau \( n_0 \) | -1 | 3000 |
| Disque de tronçonnage Ø x trou Ø x épaisseur max. Ø 200 x Ø 25,4 x 2,2 mm | ||
| Profondeur de coupe à 90° 35 mm | ||
| Profondeur de coupe à 45° 25 mm | ||
| Longueur de coupe 400 mm | ||
| Dimensions de la table 500 x 385 mm | ||
| Dimensions 855 x 545 x 935 mm | ||
| Poids | ca. 27 kg | |
| Type de protection | IP 54 | |
| Classe de protection | I | |
Description de l'équipment / Pièces de rechange
| Poste | Désignation | Référence de commande. |
| 1. | Pied d'appui | 364003 |
| 2. | Couvercle | 364004 |
| 3. | Chàssis | 364005 |
| 4. | Vis cylindrique avec six pans à insertion M10 x 40 | 390050 |
| 5. | Rondelle élastique A 10 | 391915 |
| 6. | Pince de serrage | 364006 |
| 7. | Ecrou à poignée en étoile M6 | 388042 |
| 8. | Vis à tête ronde plate avec embout à quatre pans M6 x 16 | 390154 |
| 9. | Bac | 364007 |
| 10. | Plateau de table (en 3 parties) | 364008 |
| 11. | Baguette de butée (en 2 parties) avec échelles | 364009 |
| 12. | Autocollants de sécurité | 364010 |
| 13. | Butée angulaire cpl. | 364011 |
| 14. | Ecrou à poignée en étoile M6 pour ajustage d'angle | 388042 |
| 15. | Rail de guidage | |
| 16. | Echelle du rail de guidage | 364013 |
| 17 | Butée pour coupe longitudinale/transport | 364014 |
| 18. | Unité de coupe | |
| 19. | Interrupteur MARCHE/ARRET | 364015 |
| Poste | Désignation | Référence de commande. |
| 20. | Ventilateur | 364016 |
| 21. | Capot de ventilateur | 364017 |
| 22. | Condensateur | 364018 |
| 23. | Poiignée | 364019 |
| 24. | Vis de fixation pour coupe biaise | 364020 |
| 25. | Protection anti-projections | 364021 |
| 26. | Pompe d'eau de refroidissement | 364022 |
| 27. | Tuyau | 364023 |
| 28. | Capot | 364024 |
| 29. | Vis M5 x 8 | 390067 |
| 30. | Rondelle A 5,3 mm | 391672 |
| 31. | Rondelle élastique A Ø 5mm | 391908 |
| 32. | Bride | 364025 |
| 33. | Disque de tronçonnage Ø 200 x Ø 25,4 x 2,2 mm | 364026 |
| 34. | Clé à six pans SW10 | 364027 |
| 35. | Clé de montage | 364028 |
| 36. | Clé polygonale | 364029 |
| 37. | DDFT (disjoncteur-detecteur de fuites de terre intégré) | 364031 |
Obsah
Montáž 3-4
Prohlasei o shode 27
Obsah dodávky 27
pá eget ansvar, at produit
Radialfliesenschneider (radialfliseskærer) ST 200
MérésiBizonytalansag:K=1,5
