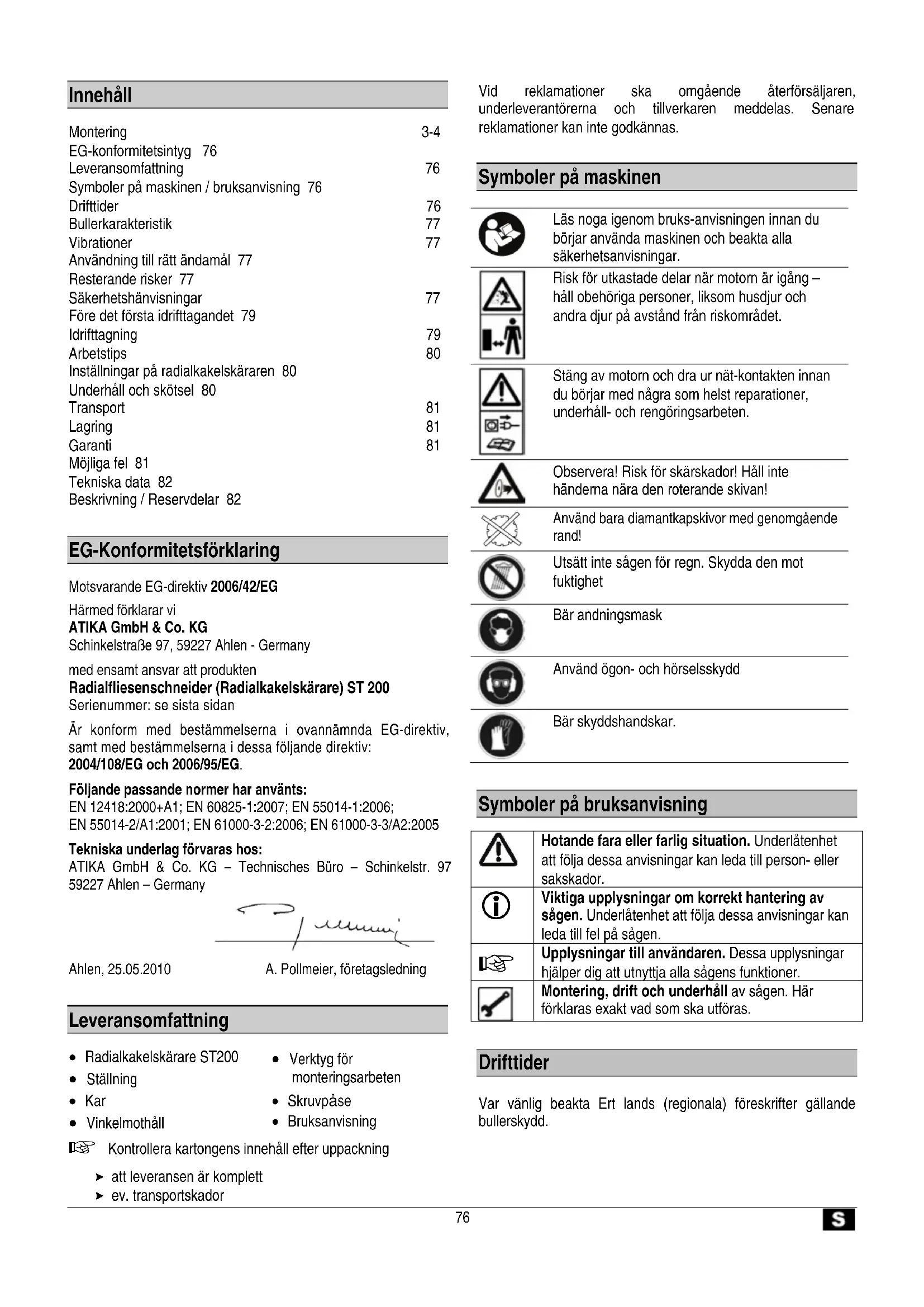

BRUKSANVISNING ST 200 ATIKA

Leveransomfattning 76

Symboler pā maskinen / bruksanvisning 76

Drifttider 76

Bullerkarakteristik 77

Vibrationer 77

Använding till ratt andamål 77

Resterande risker 77

Inställingar på radialkakelskäraren 80

Underháll och skötsel 80

Transport 81

Lagring 81

Garanti 81

Mojjiga fel 81

Tekniska data 82

Beskrivning/Reservdilar 82

EG-Konformitetsförklaring

Motsvarande EG-direktiv 2006/42/EG

Härmed forklarar vi

ATIKA GmbH & Co. KG

Serienummer: se sista sidan

Är konform med bestämmelserna i ovannämnda EG-direktiv, samt med bestämmelserna i dessa följande direktiv: 2004/108/EG och 2006/95/EG.

Foljande passande normer har anvants:

EN 12418:2000+A1; EN 60825-1:2007; EN 55014-1:2006; EN 55014-2/A1:2001; EN 61000-3-2:2006; EN 61000-3-3/A2:2005

Tekniska underlag forvaras hos:

Vid reklamationer ska omgående Återförsäljaren, underleverantörerna och tillverkaren meddelas. Senare reklamationer kan inte godkännas.

Symboler på maskinen

Läs noga igenom bruks-anvisingen innan du börjar använda maskinen och beakta alla sakerhetsanvisningar.

Risk for utkastade delar nár motorn ar igang - hall obehórga personer, liksom husdjur och andra djur pa avstand fran riskomrátet.

Stäng av motom och dra ur nat-kontakten innan du börjar med nagra som helst reparater, underhall- och rengöringsarbeten.

Observera! Risk for skärskador! Håll inte handerna nara den roterande skivan!

Använd bara diamantkapskivor med genomgäende rand!

Använd ögon- och hörselsskydd

Bär skyddshandskar.

Symboler påBruksanvisning

	Hotande fara eller farlig situation. Underlåtenhet att fölá dessa anvisningar kan leda till person-ller sakskador.
	Viktiga upplysningar om korrekt hantering av sägen. Underlåtenhet att fölá dessa anvisningar kan leda till fel på sägen.
	Uplysninger till användaren. Dessa upplysninger hjälper dig att utnytta alla sägens Funktioner.
	Montering, drift och underhäll av sägen. Här fökrlaras exakt vad som sca utföras.

Drifttider

Var vänlig beakta Ert lands (regionala) foreskrifter gällande bullerskydd.

Bullerkarakteristik

EN ISO 3744, EN ISO 11201:1995

Användning av radialkakelskararen med seriemässig kapskiva.

	Tomgang
Ljudeffektsnivå LWA	73,6 dB(A)	85,2 dB(A)
Ljudtrycksnivå på arbetsplatsen LPA	60,6 dB(A)	72,2 dB(A)

De angivna vardena ar emissionsvarden och behover dafor inte samtidigt vara sakra varden gallande pa arbetsplaten. Trots att det finns ett samband mellan emissions- och immisionsnivaer, kan detta inte pa ett tillforlitigt satt ge information om huruvida det kravs ytterligare forsiktighetsatgder erler inte. Faktorer, som kan paverka arbetsplatsens imissionsniva, ar hur lange bullret pagar, arbetslokalens utformning, andra ljudkallor etc. som t. ex. Atalet maskiner och andra procedurei narheten. De tillatna arbetsplatsvardena kan aven variera fran land till land. Denna information sca gora det lattare for anvandaren att uppskatta faror och risker.

Vibrationer

Vibrationsniv: < 2,5m / s^2

$$ K = 1, 5 $$

Det angiva vibrationsvardet ar uppmatt genom eget testforande och kan anvandas for jamforelse mellan ett elverktyg och ett annat.

Det angivna vibrationsvardet kan ocksa anvandas for en inledande uppskattnig av intermittensen.

Varning:

Vibrationsvardet kan under den verkliga anvandningen av elverktyget, skija sig fran det angivna vardet, beroende pa vilket satt elverktyget anvands.

Det ar nödvändigt att fastlågga sakerhetsatgärder for användarens skydd, som bygger pa en upskattning av intermittensen under de verkliga arbetsforhallandena (har skan ta hänsyn till alla delar av driftscykeln, exemplVIS tiderna da elapparaten ar frankopplad och tiderna da den var tillkopplad med gick utan belastning).

Användning till ratt andamål

• Radialkakelskararen ar bara avsedd for använding inom hem- och handverksområdet. Den ar uteslutande avsedd for skärning av mindfulness och mellanstora marmor- och granitplattor, tegel och golvplattor av alla slag, beroende av maskinens storlek.
• Apparaten fär inte användas for att skära trä eller metall. Det innebar risik for skador!
• Använd bara kapskivor avsedda für maskinen, inga sāgblad.
• Endast arbetsstycken som kan laggas plant och matas vidare fãr bearetas.
• I använding till rätt ändamål ingår ochsät att de av tillverkaren foreskrivna drift-, underhälls- och reparationsbestammelserna samt de i braksanvisningen angivna sakerhetsbestammelserna foljs.

• De für driften gällande tillämpliga foreskrifterna für undvikande av olycksfall damit de övriga generell gällande godkända arbetsmedicinska och sakerhetstekniska reglerna skaföljas.

• Varje form av användning utöver detta gäller som fel användningsändamål. Tillverkaren tar inget ansvar for skador orsakade av användning till ej godkända andamål. Endast användaren star für hela risiken.

• Egenmaktiga forandringar på radialkakelskararen utesluter allt ansvar frän tillverkaren für aBeasbetegskador som härigenom kan uppsta.
• Radialkakelskararen for bara utrustas, anvandas och skotas av personer som känner till och ar utbildade for handhavandet. Reparationsarbeiteten fär endast utforas av oss ell er av oss rekommenderade kundserviceverkstäder.
• Maskinen fär inte användas i ompgivningar med explosionsrisk och fär inte utsättas for nederbörd.

Resterande risker

Även vid använding till rätt ändamål kan det kvarsta resterande risker, trots att alla tillämpliga sakerhetsbestämelser följs.

Resterande risker kan minimeras om "Sakerhetsinstruktionerna" och "Anvandning till ratt andamal" som bruksanvisningen som helhet foljs.

Hänsyn och fösiktighet minskar riskerna für person- och sakskador.

• Skaderisk for fingrar och händer genom vidröring av den roterande skivan.
• Skaderisk for fingrar och harder genom vidröring av diamantskivan vid icke tackta områden
• Personskador orsakade av ivägslungade delar av arbetsstychet.
• Risk orsakade av elspanning vid användning av ej korrekta elanslutningsledninger.
• Beröring av spänningsforande delar i öppnade elektriskakomponenter.
• Risk für hörskador vid langre arbetspass utan hörskysydd.

Dessutom kan det trots alla vindagna skyddsätgärder kvarsta uppenbara resterande risker.

Vid felaktig använding kan radialkakelskarare vara farliga. Vid använding av elverktyg maste de grundläggande sakerhetsåtgärderna följas, for att utesluta risker orsakade av brand, elektriska stötar och persorskador.

Läs och beakta)därfor fore idrifttagning avenna produit de foljande anvisingarna och branschens foreskrifter for att forhindra olycksfall samt de i respektive land gallande sakerhetsbestammelserna for att skydda dig själv och andra for möjiga skador.

i Ge sakerhetsanvisingarna till alla personer, som arbetar med maskinen.
Spara dessa sakerhetsanvisningar val.

• Informera dig med hjälp av bruksanvisningen om maskinen och dess Funktioner.
• Använd maskinen aldrig für andereändamål'an den ar avseddd for (se avsnitten „Foreskriven användning" och „Att arbeta med lösugen").
  Stalluppaskinenpahalkfritt och plantunderlag(tipprisk).

• Undvik onormal kroppställning. Försakra Dig att stå stabilt och hälla jämvikten.

• Var uppmärksam. Koncentrera Dig på arbetet. Arbeta förnuftigt. Använd inte apparaten om Du är trött aller päverkad av narkotika, alkohol eller likemedel. Ett ögonblicks oaktsamhet kan leda till allvarliga persorskador.

• Barlampliga arbetsklaeder:

• inga vida kläder aller smycken, de kan fastna i rörliga delar och dras med.

• halksakra skodon
• handskar
  -ett harnat vid langt hare

Bär personlga skyddskläder:

Horselskydd (ljudtrycksnivan pa arbetsplatsen kann overskrida 85 dB (A))
Skyddsglasogon
- Andningsmask vid dammiga arbeten

• Se till att ditt arbetsomrade alltid ar i gott skick. Oordning kan leda till olycksfall.

• Ta hansyn till omgivningens paverkan:

• Använd inte apparaten i fuktig aller vát omgivning.

• Utsatt inte radialkakelskararen for regn
  Sorj for god belysning.

• Lat maskinen aldrig varautan uppsikt.

Barn och ungodommar under 18 År och personer, som inte LAST bruksanvisningen, fär inte använda maskinen.
Hall alla andra personer utom rackhall.

Lat inte andra personer, i synnerhet inte barn, berora verktyget aller kabeln.

Hàll dem borta fran arbetsomradrét.

• Overbelasta inte maskinen! Arbetet går bättre och säkrare i det angivna effektområdet.
• För inte in plattorna snabbare i maskinen an vad som kapskivan kan kapa.
• Använd endast maskinen med kompletta och korrekt monterade skyddsanordninger och andere inget som kan påverka sakerheten.
• Använd inte kapskivor som inte motsvarar angivna markdata enligtenna bruksanvising.
• Kapskivor som tatsächmente an att maximalt varvital på 3000min^-1 , fär inte användas.
• Se till att vattenpumpen ar täckt av vatten.
  Välj diamantkapskiva beroende på materialet som ska kapas.
• Overskrid inte den sakra driftshastigheten for kapskivan.
  Gör inga torra snitt med kapskivor som ar konstruerade for vata snitt.
• Använd inte kapskivan für slipningsarbeten, t.ex. für att jämna till kanten på en kapad platta. Gör inga radie-ller rundsnitt.

• Berör inte de elektriska componenterna på maskinen (t.ex. strombrytaren) med våta händer.

• Se till att alla elektriska anslutningar finns på ett torrt ställe och inte ligger på marken.
  Stang av maskinen och dra ut natkontakten ur eluttaget vid:

reparationsarbeten
underhalls- och rengöringsarbeten
- Åtgårdande av störningar (hit hör också frigörning av en blockerad kapskiva)
Transport och lagering
- Att lamna radialkakelskararen (också vid kortvariga uppehäll)

• Observera! Kapskivan fortsetter att gå en tid! Bromsa inte kapskivan med handen eller med tryck frän sidan.

• Kapskivan behöver ca. 40 sekunder frän frankopplingen tills att den stär stilla. Vänta tills kapskivan stär helt stilla och dra ut nätstickkontakten frän uttaget, innan ni utfor installningar, underhalls-ller rengöringsarbeten.

• Sköt om er radialkakelskararen med omsorg.

• Hall verktygen vassa och rena for att arbeta sakrare.

• Följ underhällsforeskrifterna och anvisiningarna for verktygsbyte.

• Hall handtagen torra och fria fran olja och fett.

• Kontrollera att maskinen inte har fätt nagra eventuella skador:

• Innan maskinen startas maste skyddsanordningarna noga undersokas avseende felfri och andamalsenlig Funktion.

• Kontrollera om de rörliga delarna fungerar felfritt och inte sitter i klām aller om det finns skadade delar. Samtiga delar maste varra rätt monterade och uppfylla alla villkor for att radialkakelsäraren sca fungera korrekt.
• Skadade skyddsanordninger och delar maste repareras av en auktoriserad verkstad eller bytas, om inget annat anges iBruksanvisingen.
• Skadade eller olåsliga etiketter med sakerhets-anvisningar måste ersättas.

Lat inga verktyg sitta kvar!
Kontrollera fore start att nycklar och inställningsverktyg ar avlågsnade.
- Förvara oanvända aggregat på ett torrt, stängt ställe utanfor barns räckvidd.

Elektrisk sakerhet

■ Anslutningsledningen maste vara konstruerad enligt IEC 60 245 (H 07 RN-F) med en Åderarea på minst

1,5 mm² vid kabellängder upp till 25 m
2,5 mm² vid kablar over 25 m langd

Länga och tunna anslutningsledninger skappar ett spanningsfall. Motorn uppnár inte langre sin maximala effekt, apparatens Funktion reduceras.
Skydda dig mot elektriska stötar. Undvik kroppsberöring med jordade delar.
■ Stickkontakter och kopplingsdoso r vid anslutningsledningarna maste vara tillverkade av gumm, mjuk PVC eller av ett annat termoplastiskt material med

samma mekaniska halflasthet aller vara overdragna med dessa material.

■ Anslutningsledningens stickkontakt maste vara stänkvattenskyddad.
Vid montage se till att anslutningsledningen inte stör, klams aller knacks och att stickkontakten inte blir blot.
Använd inte kabeln für ändamål, den inte ar avsedd for. Skydda kabeln frän värme, olja och vassa kanter Använd inte kabeln for att dra ut kontakten ur eluttaget.
Linda helt av kabeln om Du anvander en kabeltrumma.
- Kontrollera förlängningskabeln regelbundet och byt ut den om den ar skadad.
Använd inga defekta anslutningsledningar.
Använd endast godkända kablar och förlängnings-kablar vid arbete utomhus.
Anvand inte provisoriska kablar.
Skyddsanordningar far aldrig overbryggas ellr tas ur drift.
Apparaten maste anslutas via den inbyggda PRCD (jordfelsbrytaren).

Elanslutningen ellre reparation av elektriska komponenter ske utforas av en auktoriserad elektriker eller av en av vara kundservicestellen. Folj de lokala foreskrifterna, i synnerhet skyddsat-garderna.

Reparation av andra maskindelar ske utforas av tillverkaren eller tillverkarens kundservicestellen.
Använd endast originalreservdelar. Genom att anvanda andra reservdalar och andra tillbehör kan olyckor vallas. Tillverkaren tar inget ansvar for skador orsakade av användning till ej godkända ándamål.

For att maskinen sca fungera felfritt bör anvisingarna ienna bruksanvisning foljas.

Foljande delar maste forst monteras:

Underrede
Kylvattenpump

Montage av underredet och kylvattenpumpen B - D

1. Montera benen (1) med skruvarna (4) och fjaderringarna (5)
   på ramen (3).
2. Skruva fast klämhällarna (6) med korsmuttrarna (7) och de flata skruvarna (8) pá ramen (3).
3. Ställ karet (9) på ramen (3).
4. Satt kylvattenpumpen (26) i den avsedda ursparmingen i karet. D
5. Fyll pa vatten i karet tills kylvattenpumpen ar tackt av vatten.
6. Satt radialkakelskararen i karet.

Idrifttagning

Nätanslutning

Jämfor den på aggregatets typskyll angivna spänningen, t. ex. 230 V med natspänningen och anslut sagen till en foreskriftsenlig stickdosa.

Växelströmsmotor: Använd jordat vagguttag, natspanning 230V med jordfelsbrytare och 10 A sakring.

• Använd anslutnings- eller forlängningskablar med entvärsektion på minst 1,5mm^2

Daglig kontroll av PRDC (den inbyggda jordfelsbrytaren)

Apparaten maste anslutas via PRCD (jordfelsbrytaren).

1. Stick in PRCD-brytaren lodratt i stickuttaget.
2. Tryck på den gröna "Reset"-knappen - ni hör att inkopplingsljud och displayfonstret lyser upp orange.
3. Tryck for kontroll den bla "Test"-knappen på PRCD. Displayfönstret sloknar.
4. Tryck ingen på "Reset"-knappen - displayfönstret lyser upp orange.
5. Maskinen kan kopplas till.

Denna kontroll maste goras en gang varje dag.

Om ni byter användningsplats, ar ingen ytterligare kontroll nödvändig.

Inkoppling

Använd ingen apparat vars brytare inte slår till och ifrän. Skadade brytare mäste omedelbart repareras eller bytas av kundtjänsten.

Kontrollera om PRCD ar driftsklar: Displayfonstret ar orange.

Tryck pa den grona knappen (I) pa brytaren. Kontrollera samtidigt att rotationsriktningen pa kapskivan stammer overens med rotationsriktningen som ar angiven pa skyddshuven med en pil.

Vid elavbrott koplas aggregatet fran automatiskt. Vid aterinkopp-ling tryck forst pa den roda knappen (0), därefter den gröna knappen (1).

Frankoppling

Tryck pa den roda knappen (0) pa brytaren.

Arbetstips

Observera foljande innan du börjar arbeta:

• Ar det städat på arbetsplatsen?
• Ar radialkakelskararen stabilt uppstalld?
• Aggregatet fär inte tas i drift innan braksanvisningen har læsts, alla angivna upplysningar har observerats och aggregatet har monterats enligt beskrivning!

Att arbeta med radialkakelskararen

Hàll alltid händerna på att sækert avständ fran den roterande kapskivan.

• Páborja arbetet Först sedan kapskivan uppnàtt det maximala varvtalet.
• Se till att vattenpumpen (26) spolar vatten på kapskivan.
• Endast arbetsstycken som kan laggas plant och matas vidare fãr bearetas.

Observera under alla omständigheter sakerhets-anvisingarna pa s. 76 och foljande.

Inställingar på radialkakelskararen

Byta kapskiva

Innan man byter kapskiva skanatstickkontakten vara utdragen.

• Använd inga skadade kapskivor eller sádana som har öndrat form.
• Använd bara skarpa kapskivor.

Byta kapskiva E - F

1. Lossa skruvarna (29) och tag bort skyddshuven (28). E
2. Satt ringnyckeln (36) på fländsen och montagenyckeln (35) på motoraxeln och lossa fländsen (32).

Vänstergänga!

1. Tag av flänsen.
2. Nu kan ni ta av kapskivan (33).
3. Kontrollera innan kapskivan (33) monteras, om spindeln, spindelmuttern aller flansen har skador, forslitning ellersitter lost.Byt genast ut skadade eller slitna delar.
4. Inbyggnaden av kapskiva sker i omvänd ordning.

Seuppmedrotationsriktningen!

1. Dra fast flänsen hert.

Vänstergänga!

1. Skruva ater pa skyddshuven.

Att gora vinkelsnitt

Se till att maskinen ar avstangd vid inställningsarbenen och dra skärhuvudet bakat.

InstalInngar 0^ - 90^ H

1. Lossa korsmuttern (14) och vrid vinkelmothallet (13) tills skalan visar den onskade vinkeln (0^ - 90^)
2. Dra Åter fast korsmuttern, for att lasa fast den inställda vinkel. H
3. Lagg golvplattan mot mothallslisten (11) och vinkelmothallet (13).
4. Starta maskinen och vanta tills kylvattnet spolar over kapskivan.
5. Dra skärenheten (18) med handtaget (23) lungsamt och jämnt genom plattan.
6. Stang av maskinen after snittet.

Geringssnitt (Jollysnitt) installng

1. Lossa korsskruvarna (24) på båda sider av maskinen och dra i handtaget (23) sö att skärenheten (18)kommen i Lage for den önskade vinkel.
2. Dra Åter fast korsskruvarna (24).
3. Genomfor snittet liksom det ar beskrivet i punkten "Inställninger 0^ - 90^

Underhäll och skötsel

Innan varje form av underhalls- och rengöringsarbeten

-Sla fran apparaten
Vanta till radialkakelskararen star stilla
Dra ut natanslutningen

Sakerhetsanordninger som tagits bort vid underhalls- och rengöringsarbeten maste ovillkorligen sattas tillbaka och kontrolleras vederbörligen.

Använd enbart originaldelar. Andrea delar kan leda till oforutsedda maskin- och personskador.

Tänk på foljande for att f bra funkientsdugliget for radialkakelskararen:

• Rengör och olja regelbundet alla rörliga delar.
• Avlagsna damm och forsmutsningar med en trasa eller pensel.
• Rengör inte maskinen med rinnende vatten aller högtrycksspruta.
• Använd inga loosningsmedel (bensin, alcohol, etc.) pä plastdelarna, eftersom dessa kan skadas.
• Rengör after varje använding uppfängarkaret och kylvattenpumpen, for att sakerställa kylningen av kapskivan.

Använd aldrig fett!

Behandla alla rórliga delar med en miljövänlig olja.

Transport

For varje transport sknatakontakten dras ut.

Transportera bara radialkakelskararen när skarenheten ar fixerad:

• Lossa anslagets korsmutter (17).
• Skjut transportsakringen till skarenheten (18).
• Dra Åter fast korsmuttern.

Sá undviker ni skador på händerna.

Innan transporten maste kylmedlet helt tappas ur.

Lagring

Förvara oanvända aggregat på ett tort, stängt stalle utanfor barns räckvidd.
Tänk på foljande inför en langre lagring, für att frolnga maskinens livslängd och für att sakerställa en enkel hantering av maskinen.

• Utför en grundlig rengöring.

Garanti

Var vänlig beakta bifogade garantivillkor.

Möj Liga fel

Innan varje störningsavhjalpning

-Sla fran apparaten
Vanta till radialkakelskararen star stilla
Dra ut natanslutningen

Efter varje storningsavhjalpning skall alla sakerhetsanordninger ater sattas i drift och kontrolleras.

Fel Möjlig orsak Åtgård
Radialkakelskäraren går inte.	Ingen strömFörlängningskabeln skadNätkontakt, motor eller strömbrytare defekt.	Kontrolera strömförsörningen,väggkontakten och sällringen.Kontrolera förlängningskabeln; byt genastut en defekt kabel.Lätt en behörig elfackman kontrollera,reparera eller byta originalreservdeler.
Radialkakelskäraren skär med avbrott	Förlängningskabeln skadIntern glappkontaktTill-/ Frånströmbrytaren defekt	Kontrolera förlängningskabeln; byt genastut en defekt kabel.Var vänlig vänd Er till kundservice.
Kapskivan blir het	Kapskivan ar trubbig eller defektKylning saknas	Byta kapskivaKontrolera kylvattenspumpen och slangFyll på vatten
Motorn brummar, kapskivan stärilla	Kapskivan blockerad	Tag bort foremål som blockerar

Tekniska data

Radialkakelskarare

Typ		ST
Motoreffekt P1	800 W
Nätspanning / Nätfrekvens 230 V~ / 50 Hz
Tomgångsvarvaln no	-1	3000
Kapskiva Ø x hull Ø x tjocklek max. Ø 200 x Ø 25,4 x 2,2 mm
Skärdjup vid 90° 35 mm
Skärdjup vid 45° 25 mm
Skärängd		400
Bordstorlek 500 x 385 mm
Abmaße (Länge x Breite x Höhe) 855 x 545 x 935 mm
Vikt ca. 27 kg
Skyddsart	IP 54
Skyddsklass	I

Beskrivning / Reservdelar

Pos.	Beteck-ning	Beställnings-number
1.	Ben	364003
2.	Skyddslock	364004
3.	Ram	364005
4.	Skruv med insexhuvud M10 x 40	390050
5.	Fjäderring A 10	391915
6.	Klåmhållare	364006
7.	Korsmutter M6	388042
8.	Flat skruv med fyrkantansats M6 x 16	390154
9.	Kar	364007
10.	Bordsplatta (3-delad)	364008
11.	Mothållslist (2-delad)	364009
12.	Skala För mothållslist (2-delad)	364010
13.	Vinkelmothåll komplett	364011
14.	Korsmutter M6 För vinkelinställning	388042
15.	Styrskena
16.	Skala För styrskena	364013
17	Anlag För langdsnitt / transport	364014
18.	Skårenhet
19.	TILL-/FRÅN-strömbrytare	364015

Pos.	Beteck-ning	Beställnings-number
20.	Flåkt	364016
21.	Flåkthuv	364017
22.	Kondensator	364018
23.	Handtag	364019
24.	Korsskruv ffor geringsnitt	364020
25.	Stänkskydd	364021
26.	Kylvattenpump	364022
27.	Slang	364023
28.	Täckhuv	364024
29.	Krysspårskruv M5 x 10	390067
30.	Bricka A 5,3 mm	391672
31.	Fjäderring A Ø 5mm	391908
32.	Fläns	364025
33.	Kapskiva Ø 200 x Ø 25,4 x 2,2 mm	364026
34.	Sexkantnyckel SW10	364027
35.	Montagenyckel	364028
36.	Ringnyckel	364029
37.	PRCD (jordfelsbrytaren)	364031

Obsah

Montáž 3-4

Prehlasenie o zhode 83

Obsah dováky 83

Symboly pristroja / navodu na pouzitie 83

Prevádkovéčasy 83

Parametre hluku 84

Vibracie 84
