GEBRUIKSAANWIJZING ST 200 ATIKA

Pagina 55 Radiale tegelsnijdmachine

Oorspronkelijke gebruiksaanwijzing – Veiligheidsinstructies Reserveonderdelen

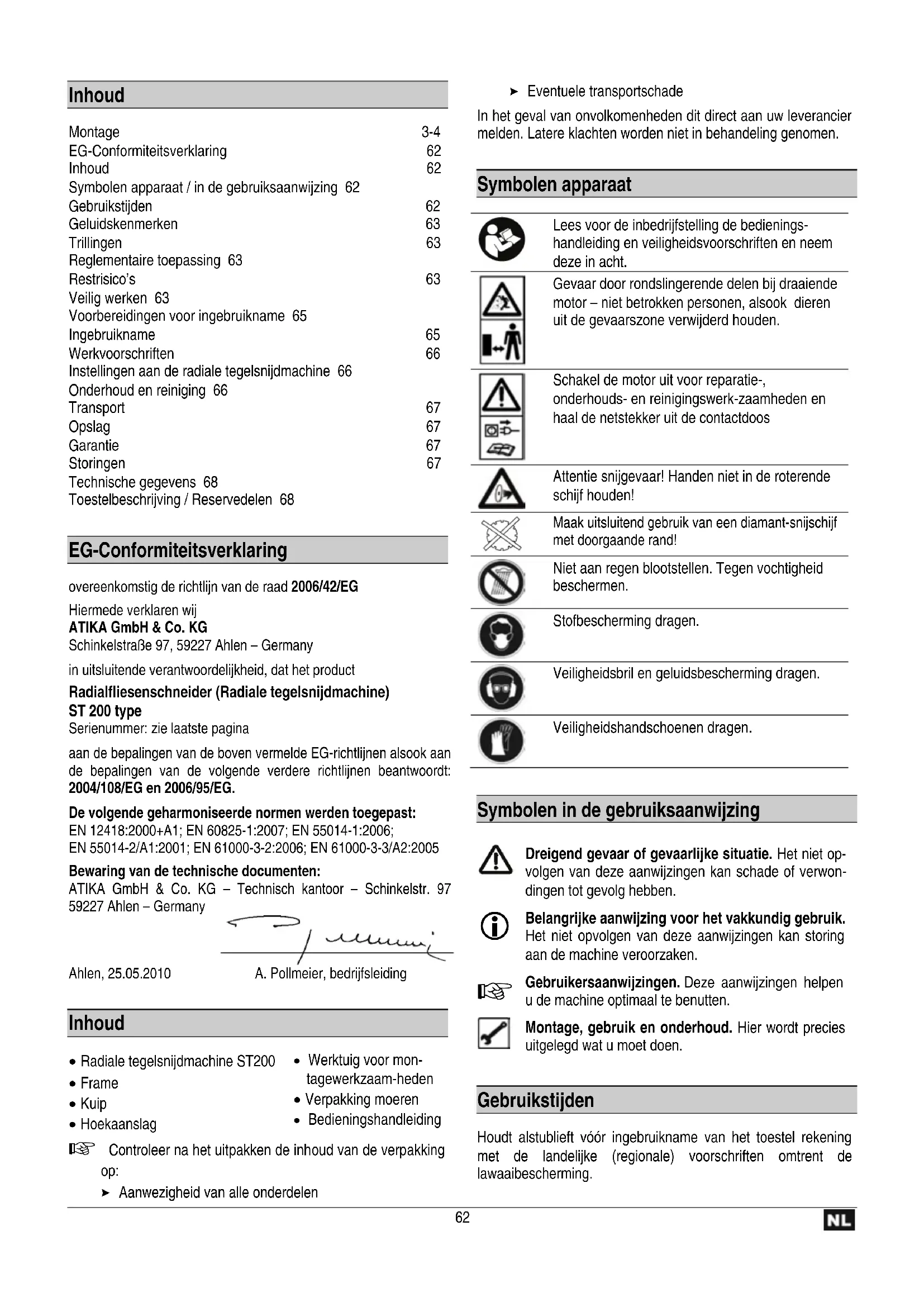

Inhoud Montage 3-4 EG-Conformiteitsverklaring 62 Inhoud 62 Symbolen apparaat / in de gebruiksaanwijzing 62 Gebruikstijden 62 Geluidskenmerken 63 Trillingen 63 Reglementaire toepassing 63 Restrisico’s 63 Veilig werken 63 Voorbereidingen voor ingebruikname 65 Ingebruikname 65 Werkvoorschriften 66 Instellingen aan de radiale tegelsnijdmachine 66 Onderhoud en reiniging 66 Transport 67 Opslag 67 Garantie 67 Storingen 67 Technische gegevens 68 Toestelbeschrijving / Reservedelen 68

EG-Conformiteitsverklaring overeenkomstig de richtlijn van de raad 2006/42/EG Hiermede verklaren wij ATIKA GmbH & Co. KG Schinkelstraße 97, 59227 Ahlen – Germany in uitsluitende verantwoordelijkheid, dat het product Radialfliesenschneider (Radiale tegelsnijdmachine) ST 200 type Serienummer: zie laatste pagina aan de bepalingen van de boven vermelde EG-richtlijnen alsook aan de bepalingen van de volgende verdere richtlijnen beantwoordt: 2004/108/EG en 2006/95/EG. De volgende geharmoniseerde normen werden toegepast: EN 12418:2000+A1; EN 60825-1:2007; EN 55014-1:2006; EN 55014-2/A1:2001; EN 61000-3-2:2006; EN 61000-3-3/A2:2005 Bewaring van de technische documenten: ATIKA GmbH & Co. KG – Technisch kantoor – Schinkelstr. 97 59227 Ahlen – Germany

Ahlen, 25.05.2010 A. Pollmeier, bedrijfsleiding

• Radiale tegelsnijdmachine ST200

• Werktuig voor mon- tagewerkzaam-heden

• Bedieningshandleiding Controleer na het uitpakken de inhoud van de verpakking op: ! Aanwezigheid van alle onderdelen ! Eventuele transportschade In het geval van onvolkomenheden dit direct aan uw leverancier melden. Latere klachten worden niet in behandeling genomen.

Lees voor de inbedrijfstelling de bedienings- handleiding en veiligheidsvoorschriften en neem deze in acht. Gevaar door rondslingerende delen bij draaiende motor – niet betrokken personen, alsook dieren uit de gevaarszone verwijderd houden.

Schakel de motor uit voor reparatie-, onderhouds- en reinigingswerk-zaamheden en haal de netstekker uit de contactdoos Attentie snijgevaar! Handen niet in de roterende schijf houden! Maak uitsluitend gebruik van een diamant-snijschijf met doorgaande rand! Niet aan regen blootstellen. Tegen vochtigheid beschermen. Stofbescherming dragen. Veiligheidsbril en geluidsbescherming dragen. Veiligheidshandschoenen dragen.

Symbolen in de gebruiksaanwijzing

Dreigend gevaar of gevaarlijke situatie. Het niet op- volgen van deze aanwijzingen kan schade of verwon- dingen tot gevolg hebben.

Belangrijke aanwijzing voor het vakkundig gebruik. Het niet opvolgen van deze aanwijzingen kan storing aan de machine veroorzaken.

Gebruikersaanwijzingen. Deze aanwijzingen helpen u de machine optimaal te benutten. Montage, gebruik en onderhoud. Hier wordt precies uitgelegd wat u moet doen.

Gebruikstijden Houdt alstublieft vóór ingebruikname van het toestel rekening met de landelijke (regionale) voorschriften omtrent de lawaaibescherming.63

Geluidskenmerken EN ISO 3744 en EN ISO 11201:1995 Inzet van de radiale tegelsnijdmachine met standaard slijpschijf. Onbelast Belast Geluidsniveau L

73,6 dB(A) 85,2 dB(A) Geluidsniveau op de werkplek L

60,6 dB(A) 72,2 dB(A) De opgegeven waarden zijn emissiewaarden en kunnen niet als veilige werkplekwaarden genomen worden. Hoewel er samenhang tussen emissie- en immisiewaarden is, kan men deze waarden niet gebruiken voor het vaststellen van veiligheidsvoorzieningen tijdens het werk. Deze waarden kunnen sterk beïnvloed worden door verschillende factoren zoals, de tijdsduur, de eigenschappen van de ruimte, andere geluidsbronnen, het aantal machines, andere werkzaamheden in de directe omgeving, enz. De toegelaten waarden kunnen van land tot land verschillen. Deze gegevens zal de gebruiker echter in staat stellen een betere inschatting van de gevaren en risico’s te maken.

Trillingen Trillingsniveau: < 2,5 m/s² Meet-onveiligheid: K=1,5 De vermelde trillings-emissiewaarde werd volgens een genormeerde testmethode gemeten en kan ter vergelijking van een elektrisch werktuig met een ander worden toegepast. De vermelde trillings-emissiewaarde kan ook voor een ingaande inschatting van de uitzetting worden toegepast. Waarschuwing: De trillings-emissiewaarde kan gedurende het feitelijk gebruik van het elektrisch werktuig van de vermelde waarde afwijken, afhankelijk van soort en manier, waarop het elektrisch werktuig wordt toegepast. Er bestaat de noodzakelijkheid, veiligheidsmaatregelen ter bescherming van de operator vast te leggen die op een beoordeling van de uitzetting gedurende de feitelijke exploitatiecondities berusten (hierbij dienen alle aandelen van het bedrijfscyclus in acht te worden genomen, bijvoorbeeld tijden, waarin het elektrisch werktuig is uitgeschakeld en zulke, waarin het ingeschakeld is, maar zonder belasting draait).

Reglementaire toepassing De radiale tegelsnijdmachine is slechts voor het gebruik in het doe-het-zelver- en handwerkbereik geconstrueerd. Ze is uitsluitend voor het snijden van kleine tot middelgrote marmer- en granietplaten, bakstenen en tegels van ieder soort, in overeenstemming met de machinegrootte, geconstrueerd. Het toestel mag niet voor het snijden van hout of metaal worden gebruikt. Er bestaat gevaar van verwondingen! Gebruik alleen voor de machine geschikte slijpschijven, geen zaagbladen. U mag alleen werkstukken verwerken die veilig ondersteund of geleid kunnen worden. Tot het toepassen volgens de voorschriften behoren ook het opvolgen van de gebruiks-, onderhouds- en reparatie- voorschriften en na leven van de veiligheidsvoorschriften van de fabrikant. Men moet zich tevens houden aan de algemeen geldende veiligheid- en gezondheids- voorschriften en die aanvull- ende voorschriften van het bedrijf. Alle verdere toepassingen gelden als niet volgens de voor- schriften. Voor de hieruit voortvloeiende schade is de fabrikant niet aansprakelijk – de aansprakelijkheid is alleen voor de gebruiker. Eigenmachtige veranderingen aan de radiale tegelsnijd- machine sluiten een aansprakelijkheid van de fabrikant van hieruit voortvloeiende beschadigingen uit. De radiale tegelsnijdmachine mag alleen van personen worden voorbereid, gebruikt en onderhouden die ermee bekend en over de gevaren ingelicht zijn.Reparaties mogen alleen door de fabrikant of geautoriseerde werkplaatsen uitgevoerd worden.

Restrisico’s Ook bij het gebruik volgens de voorschriften zijn er op grond van de constructie voor de toepassing van deze machine nog een aantal restricties. De restricties kunnen geminimaliseerd worden wanneer de veiligheids-, gebruiks-, gezondheids- en onderhoudsvoorschrif- ten nauwkeurig in acht genomen worden. Consideratie en voorzichtigheid verminderen het risico van personenletsels en beschadigingen. Verwondingsgevaar van vingers en handen door het grijpen in de draaiende slijpschijf. Verwondingsgevaar van vingers en handen door het aanraken van de diamantschijven aan niet afgedekte delen. Verwondingen door het wegslingeren van delen van het werkstuk. Gevaar door stroom door het niet juist aansluiten van de aansluitdraden. Het aanraken van onder spanning staande delen bij een ge- opende elektrische delen. Vermindering van het gehoor bij langdurig werken zonder gehoorbescherming. Verder kunnen er ondanks alle genomen maatregelen niet zichtbare restricties bestaan.

Veilig werken Bij ondeskundig gebruik kunnen radiale tegelsnijd- machines gevaarlijk zijn. Als een machine gebruikt wordt moeten de standaard voorzorgsmaatregelen genomen worden om het risico van brand, elektrische sluiting en het verwonden van personen uit te sluiten. Lees en volg de onderstaande aanwijzingen, de voorschrif- ten te voorkoming van ongevallen en de algemene veilig- heidsvoorschriften op, om u zelf en anderen tegen verwon- dingen te beschermen.

Geef de veiligheidsvoorschriften aan alle personen, die met deze machine werken, door.

Bewaar deze veiligheidsvoorschriften goed.64

Maak u voor gebruik met het apparaat vertrouwd, met behulp van de bedieningshandleiding. Gebruik de machine alleen waar hij voor gemaakt is (zie het betreffende hoofdstuk). Stel de machine op een antislipvaste en rechte ondergrond (gevaar van kantelen). Voorkom een abnormale lichaamshouding. Zorg voor een veilige houding en bewaar steeds het evenwicht. Wees oplettend. Let op dat, wat u doet. Ga met verstand te werk. Gebruik het toestel niet, wanneer u moe bent of onder de invloed van drugs, alcohol of medicamenten staat. Een moment van onoplettendheid bij het gebruik van het toestel kan tot ernstige verwondingen leiden. Draag de juiste werkkleding. − Nauw sluitende kleding en geen sieraden dragen. − Geen schoenen met gladde zolen dragen. − Bij lang haar een haarnet dragen. Draag persoonlijke beschermingsmiddelen. − Gehoorbeschermer dragen (geluidsdrukniveau aan de werkplaats kan 85 dB (A) overschrijden). − Veiligheidsbril − Handschoenen − Stofbeschermmasker Zorg dat uw werkomgeving op orde is. Rommel kan onge- vallen veroorzaken. Let op de omgevingsinvloeden. − Gebruik het toestel niet in vochtige of natte omgeving. − Zet de radiale tegelsnijdmachine niet aan regen bloot. − Zorg voor een goede verlichting. Kinderen en jongeren onder 18 jaar en personen, die de gebruiksaanwijzing niet gelezen hebben, mogen de machine niet bedienen. Laat de machine niet zonder toezicht achter. Hou andere personen op afstand. Laat andere personen, in het bijzonder kinderen, het gereedschap of de kabel niet aanraken. Houdt ze ver van uw werkplek weg. Overbelast de machine niet. U werkt beter en zeker met de juiste belasting van de machine.

Voer de tegel niet sneller in de machine in, dan dat ze door de snijschijf kan worden gesneden. Werk alleen met alle veiligheidsvoorzieningen op de juiste wijze aangebracht. Verander niets aan de machine wat de veiligheid in gevaar kan brengen. Gebruik geen slijpschijven die niet aan de vermelde gegevens uit deze gebruiksaanwijzing beantwoorden. Er mogen geen slijpschijven worden toegepast, waarvan het maximaal toerental kleiner dan 3000 min

omdraaiingen is. Kies de diamant-snijschijf in overeenstemming met het te snijden materiaal. Overschrijdt niet de veilige bedrijfssnelheid van de snijschijf. Voer met de snijschijven die voor het nat snijden werden geconstrueerd, geen droge sneden uit. Gebruik de snijschijf niet voor slijpwerkzaamheden, om bv de kant van een gesneden tegel af te slijpen. Voer ook geen radius- of ronde sneden uit. Let erop dat de waterpomp met water is bedekt. Het gebruik van gereedschappen en toebehoren van een ander fabrikaat kan risico’s met zich meebrengen. Raak de elektrische componenten van de machine (bv schakelaar) niet met natte handen aan. Let erop, dat zich alle steekverbindingen op een droge plaats bevinden en niet op de vloer liggen. Schakel de machine uit en neem de stekker uit het stopcontact bij: − Reparatiewerkzaamheden − Onderhouds- en reinigingswerkzaamheden − Verhelpen van storingen (hiertoe behoort ook het vrijmaken van een geblokkeerde slijpschijf) − Transport en opslag − Verlaten van de radiale tegelsnijdmachine (ook bij korte onderbrekingen) Attentie! Slijpschijf draait na! Rem de slijpschijf niet met de hand of met zijdelingse druk af. De snijschijf benodigt ca. 40 seconden, alvorens ze na het uitschakelen tot stilstand is gekomen. Wacht de complete stilstand van de snijschijf af en neem dan de steker uit het stopcontact alvorens u instellingen of onderhoud- en reinigingswerkzaamheden uitvoert. Verzorg uw radiale tegelsnijdmachine met zorgvuldigheid: − Zorg ervoor dat het zaagblad altijd schoon en scherp is. U werkt sneller en beter en het is het behoud van uw machine. − Volg de voorschriften en aanwijzingen op bij het wisselen van het zaagblad − Houdt de handgrepen vrij van olie en vet. Onderzoek de machine op eventuele beschadigingen. − Voor het verdere gebruik van de machine moeten alle veiligheidsvoorzieningen gecontroleerd worden op de juiste montage en het goed functioneren. − Controleer of alle bewegende delen van de machine goed functioneren en niet klemmen of beschadigd zijn. Alle delen moeten juist gemonteerd zijn en goed functioneren om de machine correct te laten werken. − Beschadigde bescherminrichtingen en - delen moeten, indien noodzakelijk, door een erkende reparatiewerk- plaats gerepareerd of verwisseld worden. Met uitzonde- ring indien in de gebruiksaanwijzing anders aangegeven. − Beschadigde of onleesbare veiligheidsstickers dienen te worden vervangen. Vergeet niet uw steeksleutel voor het wisselen van het zaagblad te verwijderen.

Als u de machine niet gebruikt moet u hem op een droge plaats, buiten het bereik van kinderen opslaan. Elektrische veiligheid De aansluitkabel moet volgens IEC 60 245 (H 07 RN-F) zijn, met een draad doorsnede van minstens: − 1,5 mm² bij een lengte tot 25 m. − 2,5 mm² bij een lengte vanaf 25 m. Lange en dunne aansluitkabels zorgen voor een spanningsverlies. De motor bereikt zijn maximale vermogen niet meer, de werking van het toestel wordt minder.65 Stekker en aansluitdozen aan aansluitleidingen moeten uit rubber, zacht PVc of een ander thermoplastisch materiaal van dezelfde mechanische vastheid zijn of met dit materiaal zijn gecoat. De stekkervoorziening van de aansluitleiding moet tegen spatwater beveiligd zijn. Let er bij het leggen van de aansluitkabel op dat deze niet stoort, bekneld raakt, geknikt wordt en de steekverbinding niet nat wordt. Gebruik de kabel niet voor doeleinden warvoor hij niet ge- schikt is. Bescherm de kabel tegen hitte, olie of scherpe randen. De steker niet met de kabel uit het stopcontact trekken. Wikkel bij gebruik van een kabeltrommel de kabel geheel af. Controleer de verlengkabel regelmatig op beschadigingen en vervang hem als hij beschadigd is. Gebruik geen defecte kabels. Gebruik alleen toegestane en gemerkte verlengkabels. Maak geen geknutselde elektrische aansluitingen. Veiligheidsvoorzieningen nooit overbruggen of buiten- werking stellen. Het toestel dient via de aangebouwde PRCD (veiligheidsschakelaar storingsstroom) te worden aangesloten. Elektrische aansluitingen of reparaties mogen alleen door een erkend bedrijf of een erkende reparatiewerkplaats uitgevoerd worden. De plaatselijke voorschriften moeten opgevolgd worden. Reparaties aan andere delen van de machine mogen alleen door de fabrikant of een door hem erkende werk-plaats uitgevoerd worden. Alleen de originele onderdelen gebruiken. Bij het gebruik van niet originele onderdelen kunnen risico’s voor de gebruiker ontstaan. De fabrikant kan niet aansprakelijk gesteld worden voor ongevallen hierdoor ontstaan.

Voorbereiding voor ingebruikname

Om de machine correct te laten functioneren moet u de volgende aanwijzingen opvolgen U moet de volgende delen aanbrengen: Onderstel Koelwaterpomp Montage van het onderstel en de koelwaterpomp - 1. Monteer de standbenen (1) met de schroeven (4) en veerringen (5) aan het frame. 2. Schroef de klemhouder (6) met de stergreepmoeren (7) en de vlakke ronde schroeven (8) aan het frame. 3. Zet de kuip (9) in het frame (3).

4. Zet de koelwaterpomp (26) in de desbetreffende uitsparing

5. Vul water in de kuip tot de koelwaterpomp met water is

bedekt. 6. Zet de radiale tegelsnijdmachine in de kuip. Ingebruikname Aansluiting op het net Vergelijk de netspanning met de spanning (bijv. 230 V.) die op het type plaatje is aangegeven. Sluit de machine volgens de voorschriften en op een geaard stopcontact aan. Wisselstroommotor: Schuko contactdoos gebruiken met een netspanning van 230V, een aardlekschakelaar en 10 A traag afgezekerd. Gebruik aansluit- resp. verlengkabels met een aderdoorsnede van ten minste 1,5 mm² Dagelijkse controle van de PRCDs (aangebouwde veiligheidsschakelaar storingsstroom) Het toestel dient via de PRCD-schakelaar te worden aangesloten.

„Reset“ „Test“ Deze controle moet eenmaal dagelijks worden uitgevoerd. Bij een positiewissel is geen verdere test noodzakelijk.

1. Steek de PRCD-schakelaar verticaal in het stopcontact.

2. Druk de groene „reset“-toets – u hoort een schakelgeluid en

het kijkvenster begint oranje te knipperen.

3. Druk ter controle van de PRCDs de blauwe „test“-toets. Het

kijkvenster brandt niet meer.

4. Druk opnieuw de „reset-toets“ - het kijkvenster brandt oranje. 5. De machine kan worden ingeschakeld

In-/Uitschakelaar Gebruik geen toestel, waarbij zich de schakelaar niet laat in- en uitschakelen. Beschadigde schakelaars moeten onmiddellijk worden gerepareerd of vervangen door de klantenservice. Controleer of de PRCD bedrijfsklaar is: kijkvenster oranje. Inschakelen Druk op de groene knop ( I ) aan de schakelaar. Controleer gelijktijdig of de draairichting van de slijpschijf met de opgegeven draairichting op de beschermkap (pijl) overeenstemt.

Bij stroom uitval schakelt de machine automatisch uit. Om de machine weer in te schakelen drukt u eerst op de rode (0) en vervolgens op de groene knop (I).

Uitschakelen Druk op de rode knop (0) aan de schakelaar.

Contoleer het volgende voordat u gaat werken: Werkplek opgeruimd? Is de steensijmachine stabiel opgesteld? U mag de machine niet gebruiken voordat u deze gebruiks- aanwijzing heeft gelezen, alle voorschriften heeft opgevolgd en de machine als voorgeschreven heeft gemonteerd! Werken met de radiale tegelsnijdmachine Houdt de handen steeds in veilige afstand van de roterende slijpschijf. Werk eerst, wanneer de slijpschijf het maximaal toerental heeft bereikt. Let erop dat de koelwaterpomp (26) water aan de slijpschijf spoelt. U mag alleen werkstukken verwerken die veilig ondersteund of geleid kunnen worden. Volg in ieder geval de veiligheidsvoorschriften van pag. 62 en verder op.

Instellingen aan de radiale tegelsnijdmachine Slijpschijf wisselen

Vóór het wisselen van de slijpschijf de netstekker uit het stopcontact halen. Gebruik geen beschadigde slijpschijven of zulke die de vorm hebben veranderd. Gebruik slechts scherpe slijpschijven. Slijpschijf wisselen -

1. Maak de schroeven (29) los en verwijder de afdekkap

2. Zet de ringsleutel (36) op de flens en de montagesleutel

(35) aan het motoraseinde en maak de flens (32) los. L Linkse schroefdraad!

3. Verwijder de flens.

4. Nu kunt u de slijpschijf (33) verwijderen.

5. Controleer vóór de slijpschijven (33) de spindel, de

spindelmoer en de flens op beschadigingen, slijtage of losse zitting. Vervang beschadigde of slijtagen onderdelen direct.

6. De inbouw van de slijpschijf geschiedt in omgekeerde

volgorde. L Let op de draairichting!

7. Trek de flens vast aan.

L Linkse schroefdraad!

Hoeksneden uitvoeren Let bij instelwerkzaamheden erop dat de machine uitgeschakeld is en trek de zaagkop naar achteren.

Instellen van 0° – 90 °

1. Maak de stergreepmoer (14) los en draai de hoekaanslaag

(13) tot op de schaal de gewenste hoek wordt weergegeven (0°- 90°).

2. Trek de stergreepmoer weer aan om de ingestelde hoek

3. Leg de tegel aan de aanslaglijst (11) en de hoekaanslag

4. Start de machine en wacht tot het koelwater aan de

slijpschijf wordt gespoeld.

5. Trek de snijeenheid (18) aan de handgrendel (23)

langzaam en gelijkmatig door de tegel.

6. Schakel de machine na het snijden uit.

Versteksnede (jolly-snede) instellen

1. Maak de vastzetschroeven (24) aan weerszijde van de

machine los en trek de snijeenheid (18) aan de handgrendel (23) in de positie, tot de gewenste hoek wordt weergegeven.

Onderhoud en verzorging

Voor aanvang van iedere onderhouds- en reinigingsbeurt − Toestel uitschakelen − Stilstand van de radiale tegelsnijd- machine afwachten − Stroomtoevoer onderbreken Veiligheidsvoorzieningen die voor onderhouds- of reinigingswerkzaamheden werden gedemonteerd, moeten in ieder geval weer reglementair worden aangebracht en gecontroleerd. Slechts originele delen gebruiken. Andere delen kunnen tot niet te voorziene beschadigingen en verwondingen leiden..

Houdt u rekening met de volgende instructies om de werking van de radiale tegelsnijdmachine te bewaren: Alle bewegende delen regelmatig reinigen en oliën Verwijder stof of verontreinigingen met een doek of kwast De machine niet met vloeiend water of hogedrukreinigers reinigen. Gebruik voor kunststofdelen geen oplosmiddelen (benzine, alcohol, enz.), omdat deze de kunststofdelen kunnen beschadigen. Reinig na ieder gebruik de opvangbak en de koelwaterpomp, om de koeling van de slijpschijven te waarborgen.

Nooit vet gebruiken!

Gebruik bijv. of milieuvriendelijke olie.

Voor het transport de steker uit het stop- contact nemen.

Transporteer de radiale tegelsnijdmachine alleen, wanneer de snijeenheid gefixeerd is: Maak de stergreepmoeren van de aanslag (17) los. Transportzekeringen tot aan de snijeenheid (18) schuiven. Stergreepmoeren weer vast trekken. Zo voorkomt u verwondingen aan de handen.

Vóór het transport moet het koelmiddel volledig worden afgetapt.

Stroomtoevoer onderbreken Bewaar de machine in een droge en afgesloten ruimte, buiten het bereik van kinderen. Let vóór een langere opslag op het volgende, om de levensduur van de machine te verlengen en een eenvoudig bedienen te waarborgen: − De machine grondig reinigen.

Garantie Houdt u alstublieft rekening met de ingesloten garantieverklaring.

Voor het verhelpen van iedere storing − Toestel uitschakelen − Stilstand van de radiale tegelsnijdmachine afwachten − Stroomtoevoer onderbreken Na het verhelpen van iedere storing moeten alle veiligheidsvoorzieningen weer in werking gesteld en getest worden. Storing Mogelijke oorzaak Oplossing Radiale tegelsnijdmachine draait niet.  Geen stroom  Verlengkabel beschadigdt  Netstekker, motor of schakelaar defect

 Stroomverzorging, stopcontact, zekering controleren  Verlengkabel controleren, defecte kabel direct vervangen  Motor of schakelaar door een service- werkplaats laten repareren of met originele onderdelen laten vervangen. Radiale tegelsnijdmachine snijdt met onderbrekingen  Verlengkabel beschadigd  intern loszittend contact  In-/uitschakelaar defect  Verlengkabel controleren, defecte kabel direct vervangen  Richt u zich alstublieft aan de klanten- service. Slijpschijf wordt heet  Slijpschijf is stomp of defect  Ontbrekende koeling  Slijpschijf vervangen  Koelwaterpomp en slang controleren  Water bijvullen Motor bromt, slijpschijf blijft staan  Slijpschijf blokkeert  Voorwerp verwijderen68

Technische gegevens Radiale tegelsnijdmachine Type ST 200 Vermogen P

Slijpschijf Ø x boring Ø x dikte max. Ø 200 x Ø 25,4 x 2,2 mm Snijdiepte bij 90° 35 mm Snijdiepte bij 45° 25 mm Snijlengte 400 mm Tafelgrootte 500 x 385 mm Abmaße (Lengte x breedte x hoogte) 855 x 545 x 935 mm Gewicht ca. 27 kg Veiligheidssoort IP 54 Veiligheidsklasse I

4. Cilinderschroef met inbus M10 x 40 390050

24. Vastzetschroef voor versteksnede 364020

Vlakke ronde schroef met vierkantset M6 x 16

11. Aanslaglijst (2-delig) met schaal 364009

30. Schijf A 5,3 mm 391672

13. Hoekaanslag compleet 364011

14. Stergreepmoer M6 voor hoekinstelling 388042

33. Slijpschijf Ø 200 x Ø 25,4 x 2,2 mm 364026

16. Schaal voor geleidingsrail 364013

35. Montagesleutel 364028

17 Aanslag voor langssnede/transport 364014
