GEBRUIKSAANWIJZING ST 300 ATIKA

Oorspronkelijke gebruiksaanwijzing - Veiligheidsinstrukties

Reserveonderdelen

Przechinarka do kamenia

Montage 3 - 4
EG-Conformiteitsverklaring	72
Symbolen apparaat / in de gebruiksaanwijzing 72

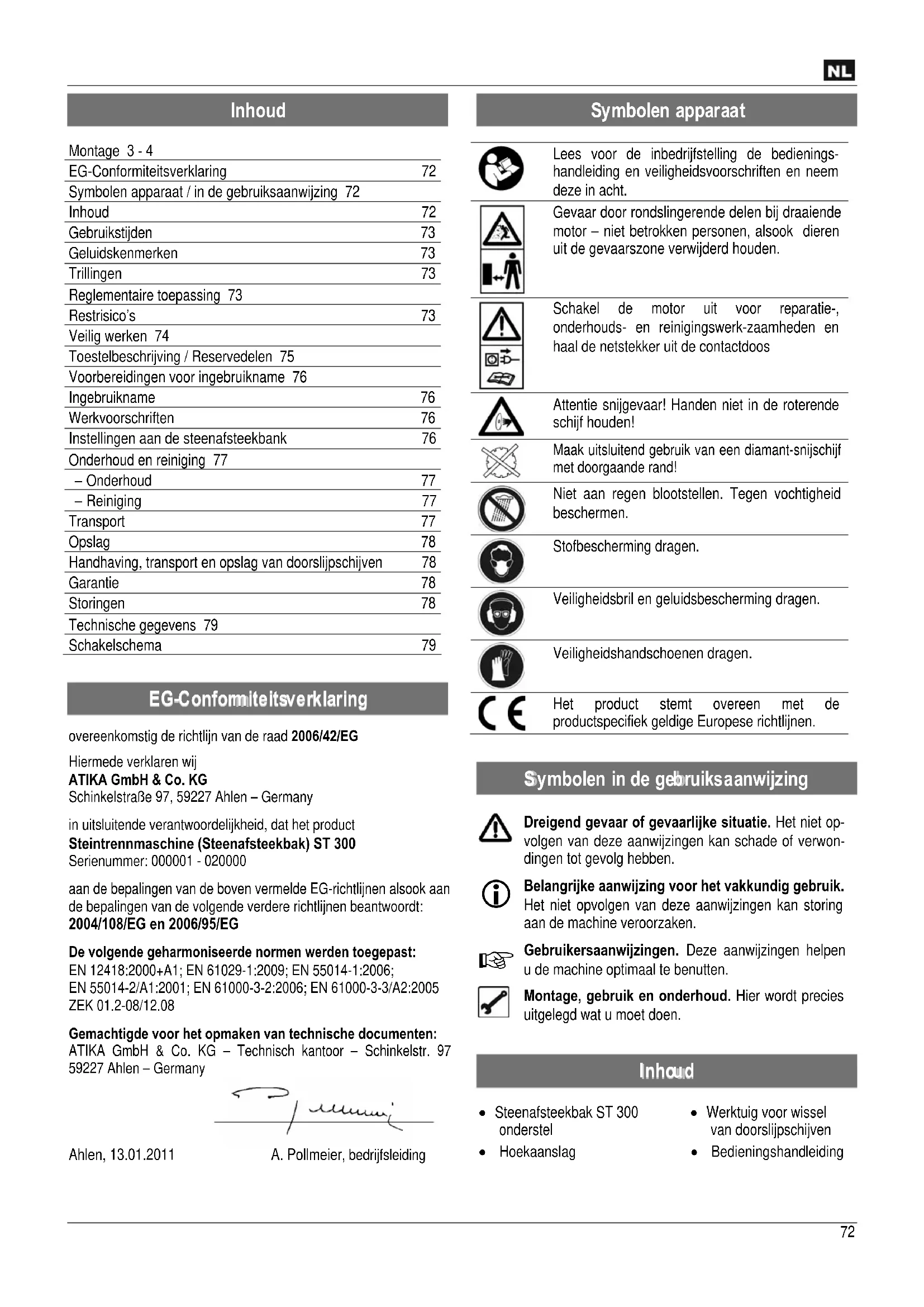

Inhoud	72
Gebruikstijden	73
Geluidskenmerken	73
Trillingen	73
Reglementaire toepassing 73
Restrisico's	73
Veilig werken 74
Toestelbeschrijving / Reservedelen 75
Voorbereidingen voor ingebruikname 76
Ingebruikname	76
Werkvoorschriften	76
Instellingen aan de steenafsteekbank	76
Onderhoud en reiniging 77
- Onderhoud	77
- Reiniging	77
Transport	77
Opslag	78
Handhaving, transport en opslag van doorslijpschijven	78
Garantie	78
Storingen	78
Technische gegevens 79

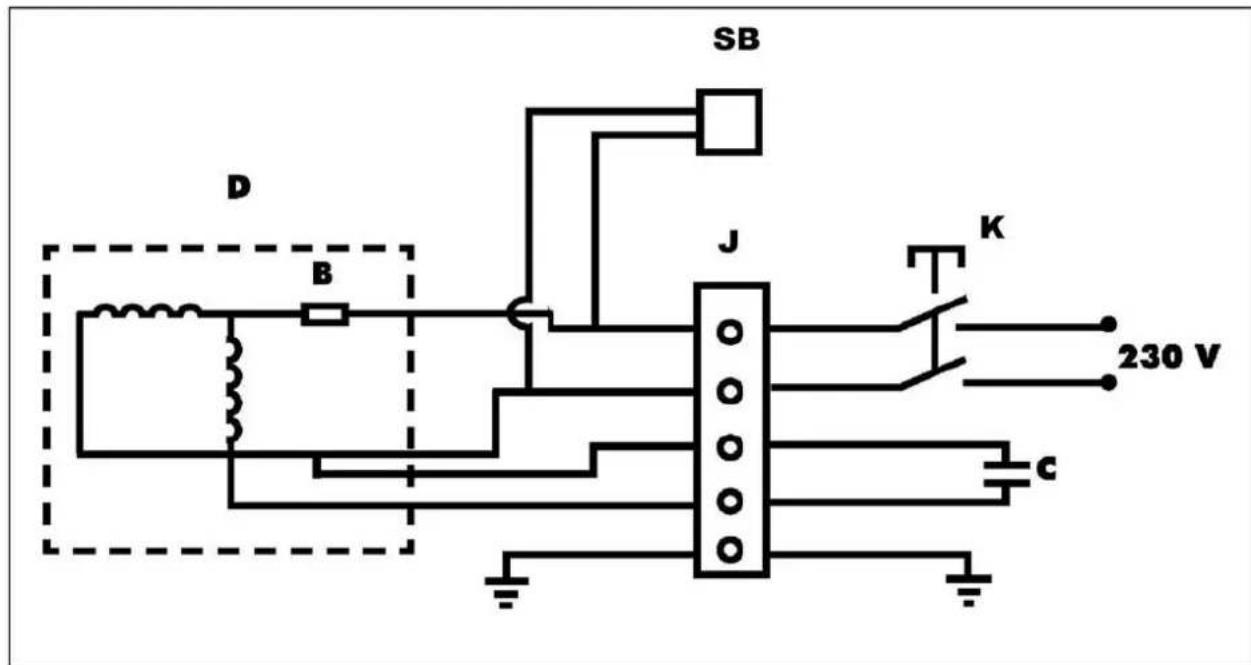

Schakelschema	79

EG-Confomiteitsverklaring

overeenkomstig de richtlijn van de raad 2006/42/EG

Hiermede verklaren wij

ATIKA GmbH & Co. KG

in uitsluitende verantwoordelijkheid, dat het product

Steintrennmaschine (Steenafsteekbak) ST 300

Serienummer: 000001 - 020000

aan de bepalingen van de boven vermelde EG-richtlijnen alsook aan de bepalingen van de volgende verdere richtlijnen beantwoordt: 2004/108/EG en 2006/95/EG

De volgende geharmoniseerde normen werden toegepast:

EN 12418:2000+A1; EN 61029-1:2009; EN 55014-1:2006; EN 55014-2/A1:2001; EN 61000-3-2:2006; EN 61000-3-3/A2:2005 ZEK 01.2-08/12.08

Gemachtigde voor het opmaken van technische documenten:

A. Pollmeier, bedrijfsleiding

Symbolen apparatus

Lees voor de inbedrijftstelling de bedienings-handleiding en veiligheidsvoorschriften en neemdeze in acht.

Gevaar door rondslingerende delen bij draaiende motor – Niet betrokken Personen, alsook dierenuit de gevaarszone verwijderd houden.

Schakel de motor uit voor reparatie-,onderhouds- en reinigingswerk-zaamheden enhaal de netstekker uit de contactdoos

Attentie snijgevaar! Handen nicht in de roterende schijf houden!

Maak uitsluitend gebruik van een diamant-snijschijf met doorgaande rand!

Niet aan regen blootstellen. Tegen vochtigkeit beschemen.

Stofbescherming dragen.

Veiligheidsbril en geluidsbescherming dragen.

Veiligheidshandschoenen dragen.

Het product stemb overeen met de productspecifiek geldige Europese richtlijnen.

Symbolen in de gebruiksaanwijzing

Dreigend gevaar of gevaarlijke situatie. Het Niet opvolgen van deze aanwijzingen kan schade of verwondingen tot gevolg hebben.

Belangrijke aanwijzing voor het vakkundig gebruik. Het Niet opvolgen van deze aanwijzingen kan storing aan de machine veroorzaken.

Gebruikersaanwijzingen. Deze aanwijzingen helpen u de machine optimaal te benutten.

Montage, gebruik en onderhoud. Hier wordt precies uitgelegd wat u moet doein.

Inhoud

Steenafsteekbak ST 300 onderstel
Hoekaanslag

• Werktuig voor wisseI van doorslijpschijven
  Bedieningshandleiding

Controller na het uitpakken de inhoud van de verpakking op:

Aanwezigheid van alle onderden
Eventuele transportschade

In het geval van onvolkomenheden dit direct aan uw leverancier melden. Latere klachten worden Niet in behandeling genomen.

Gebruikstijden

Houdt alstublieft voör ingebruikname van het toestel rekening met de landelijkke (regionale) voorschriften omtrent de lawaalbescherming.

Geluids kenmerken

Gemeten volgens EN ISO 3744 en ISO 8528-10

Inzet van de steenafsteekbak met standardaard slijpschijf.

Onbelast Belast
Geluidsniveau LWA	93 dB(A) 114 dB(A)
Geluidsniveau op de werkplek LPA	80 dB(A) 101 dB(A)

De opgegeven waarden zijn emissiewaarden en+kunnen nicht als veilige werkplekwaarden genomen worden. Hoewel er samenhang:tussen emissie- en immisiewaarden is, kan men deze waarden Niet gebruiken voor het vaststellen van veiligheidsvoorzieningen tijdens het werk. Deze waarden kunnen sterk beinvloed worden door verschillende factoren zoals, de tijsduur, de eigenschappen van de ruimte, andere geluidsbronnen, het aantal machines, andere werkzaamheden in de directe omgeving, enz. De toegelaten waarden kunnen van land tot land verschillen. Deze gevevens zal de gebruiker beschter in staat stellen een betere inschatting van de gezaren en risico's te makeen.

Trillingen

Trillingsniveau: < 2,5m / s^2

Meet-onveiligheid: K = 1,5

De vermelde trillings-emissiewaarde werk volgens een genormeerdetestmethode gemeten en kan ter vergelijkking van een elektrischwerktuig met een ander worden toegepast.

De vermelde trillings-emissiewaarde kan ook voor een ingaande inschatting van de uitzetting worden toegepast.

Waarschuwing:

De trillings-emissiewaarde kan gedurende het feitelijk gebruik van het elektrisch werktuig van de vermelde waarde afwijken, afhankelijk van soort en manier, waarop het elektrisch werktuig worden toegepast.

Er bestaat de noodzakelijkheid, veiligheidsmaatregelen ter bescherming van de operator vast te leggen die op een beordeling van de uitzetting gedurende de feitelijke exploitatiecondities berusten (hier bij dienen alle aandelen van het bedrijscyclus in ache te worden genomen, bijvoorbeeld tijden, waarin het elektrisch werktuig isuitgeschakeld en zulke, waarin het ingeschakeld is, maar zonder belasting draait).

De trillingsvorming kan bij het practisch gebruik van het elektrisch werktuig van de vermelde totale waarde alaar hoe het toestel worden ingezet, afwijken. De gebruiker要去 de veiligheidsmaatregelen ter eigen bescherming in overeenstemming met zich eigend inschattingen aanpassen, wanneer de werkomgeving dit verlangt.

Reglementaire toepassing

• De steenafsteekbak is slechts voor het gebruik in het thuiswerk- en ambachtelijk bereik gedacht. Hij is uitsluitend voor het snijden vankleine en middelgrote betonplaten en straatstenen, marmer- en granietplaten, alle soorten van tegels en bakstenen, in overeenstemming met de machinegroorte, geconstrueerd.
• Het toestel mag Niet voor het snijden van hout of metaal worden gezruikt. Er bestaat gevaar van verwondingen!
• Er mights slechts werkstukken worden bewerkt die aan de maximale afmetingen van de Technische gegevens beantwoorden.
• Gebruik alleen voor de machine geschikte slijpschijven, geen zaagbladen.
• U mag alleen werkstukken verwerken die veilig ondersteund of geleid können worden.
• Tot het toepassen volgens de voorschriften behoren ook het opvolgen van de gebruiks-, onderhouds- en reparatievoorschriften en na leven van de veiligheidsvoorschriften van de fabrikant.
• Men moet zich tevens houden aan de algemeen geldende veiligheid- en gezondheids- voorschriften en die aanvullende voorschriften van het bedrivijf.
• Alle verdere toepassingen gelden als nicht volgens de voorschriften. Voor de hieruit voortvloeije schade is de fabrikant Niet aansprakelijk - de aansprakelijkheid is alleen voor de gebruiker.
  Eigenmachtige veränderingen aan de steenafsteekbak sluiten een aansprakelijkheid van de fabrikant van hieruit voortvloeijeende beschadigingen UIT.
• De steenafsteekbak mag alleen van personen worden voorbereid, gezruikt en onderhonden die ermee bekend en over de bevaren ingelicht zich. Reparaties mogen alleen door de fabrikant of geauthoriseerde werkplaatsen uitgevoerd worden.

Restrisico's

Ook bij het gebruik volgens de voorschriften zijn er op grond van de constructie voor de toepassing van deze machine nog een,aantal restrictions.

De restrictions können geminaliseerd worden wanner de veiligheids-, gebruiks-, gezondheids- en onderhoudsvoorschriften nauwkeurig in acht genommen worden.

Consideratie en voorzichtigheid verminderen het risico van personenletsels en beschadigingen.

• Verwondingsgevaar van vingers en handen door het vrijpen in de draaiende slijpschijf.
• Verwondingsgevaar van vingers en handen door het aanraken van de diamantschijven aan Niet afgedekte delen.
• Eruit slingeren van een gebrekkige diamantopsteekstuk van de slijpschijf.
• Verwondingen door hetwegslingeren van delen van het werkstuk.

• Gevaar door stroom door het nicht juist aansluiten van de aansluitdraten.

• Het aanraken van onder spanning staande delen bij een geopende elektrische delen.

• Verminding van het gehoort bij langdurig werkken zonder gehoorbescherming.

Verder kann er ondanks alle genomen maatregelen nicht zichtbare restrictions bestaan.

Veilig werken

Bij ondeskundig gebruik konnen steenafsteekbakken gevaarlijk zijn. Als een machine gebruikt worden要去en de standard voorzorgsmaatregelen genommen worden om het risico van brand, elektrische sluiting en het verwonden van personen uit te sluiten.

Lees en volg de onderstaande aanwijzingen, de voorschriften te voorkoming van ongevallen en de algemene veiligheidsvoorschriften op, om u zich en anderen gegen verwondeningen te beschermen.

Geef de veiligheidsvoorschriften aan alle personen, die met deze machine werken, door.

Bewaar deze veiligheidsvoorschriften goed.

Maak u voor gebruik met het apparaat vertrouwd, met behulp van de bedieningshandleiding.
- Gebruik de machine alleen waar hij voor gemaakt is (zie het betreffende hoofdstuk).
- Stel de machine op een antislipvaste en rechte ondergrond (gevaar van kantelen).
- Voorkom een abnormale lichaamshouding. Zorg voor een veilige houding en bewaar steeds het evenwicht.

• Wees oplettend. Let op dat, wat u doet. Ga met verstand te werk. Gebruik het toestel Niet, wonneer u moe bent of onder de invloed van drugs, alcohol of medicamenten staat. Een moment van onoplettendheid bij het gebruik van het toestel kan tot ernstige verwondingen leiden.
  Draag de juiste werkkleding.

• Nauw sluitende kleding en geen sieraden dragen.

• Veiligheidsschoenen
• Geen schoenen met gladde zolen dragen.
  Bij lang haar een haarnet dragen.

Draag persoonlijke beschermingsmiddelen.

• Gehoorbeschermer dragen (geluidsdrukniveau aan de werkplaats kan 85 dB (A) overschrijden).

• Veiligheidshandschoenen
  Veiligheidsbril

• Handschoenen
  Stofbeschemmasker

• Zorg dat uw werkomgeving op orde is. Rommel kan oncevallen veroorzaken.

• Let op de omgevingsinvloeden.

• Gebruik het toestel Niet in vochtige of natte omgeving.
  Zet de steenafsteekbak Niet aan regen bloat.
  Zorg voor een goede verlichting.

• Kinderen enjongeren onder 18aar en personen, die gebruiksaanwijzing Niet gelezen hebben, mogen de machine Niet bedieren.

• Laat de machine nicht zonder toezicht anschter.

• Hou andere Personen op afstand.
  Laat andere Personen, in het bijzonder kinderen, het gereedschap of de kabel Niet aanraken.
  Houdt ze ver van uw werkplek weg.
  Maak gebruik van een hefvoorziening, wonneer het werkstuk een gewicht van 10kg te boven gaat.

• Neem een werkpositie in die zich steeds zijdelings van de slijpschijf buren het snijvlak bevindt.
  Overbelast de machine Niet. U werkkt beter en zeker met de juiste belasting van de machine.
• Werk alleen met alle verilgheidsvoorzieningen op de juiste wijze aangebracht. Verander niets aan de machine wat de verilgheid in gevaar kan brengen.
  Maak geen gebruik van geschuurde diamantslijpschijven alsook slijpschijven met gesegmenteerde rand.
• Gebruik geen slijpschijven die Niet aan de vermelde gegevensuit deze gebruiksaanwijzing beantwoorden.
  Er mogen geen slijpschijven worden toegepast, waarvan het maximaal toerental kleiner dan 3000min^-1 omdraaingen is.
• Kies de diamant-snijschijf in overeenstemming met het te snijden materiaal.
• Overschrijdt nicht de veilige bedrijfsnelheid van de snijschijf.
• Voer met de snijschijven die voor het nat snijden werden geconstrueree, geen droge smedenuit.
• Gebruik de snijschijf Niet voor slijpwerkzaamheden, om bv de kant van een gesneden tegel af te lijpen. Voer ook geen radius- of Ronde sneden uit.
• Let erop dat de waterpomp met water is bedekt.

Het gebruik van gereedschappen en toebehoren van een ander fabrikaat kan risico's met zich meebrengen.

• Raak de elektrische componenten van de machine (bv schakelaar) Niet met natte handen aan.
• Let erop, dat zich alle steekverbindingen op een drogeplaats bevinden en Niet op de vloer liggen.

• Schakel de machine uit en neem de stekker uit het stopcontact bij:

• Reparatiewerkzaamheden

• Onderhouds-en reinigingswerkzaamheden
• Verhelpen van storingen (hiertoe behoort ook het vrijmaken van een geblokkeerde slijpschijf)
  Transport en opslag

• Verlaten van de steenafsteekbak (ook bij korte onderbrekingen)

• Attentie! Slijpschijf draait na! Rem de slijpschijf nicht met de hand of met zichdelinges druk af.

• De snijschijf benodigt ca. 40 seconden, alvorens ze na het uitschakenen tot stilstand is gekomen. Wacht de complete stilstand van de snijschijf af en neem dan de steker uit het stopcontact alvorens u instelleningen of onderhoud- en reinigingswerkzaamheden uitvoert.

• Verzorg uw steenafsteekbak met zorgvuldigheid:

Zorg ervoor dat het zaagblad alsijd schoon en scherp is. U werkst sneller en beter en het is het behoud van uw machine.
- Volg de voorschriften en aanwijzingen op bij het wisselen van het zaagblad
- Houdt de handgrepen vrij van olie en vet.

• Onderzoek de machine op eventuele beschadigingen.

• Voor het verdere gebruik van de machine要去en alle veiligheidsvoorzieningen gecontroleerd worden op de juiste montage en het goed functioneren.

• Controller of alle bewegende delen van de machine goed functioneren en Niet klemmen of beschadigd�. Alle delen要去en juist gemonteerd� en goed functioneren om de machine correct te latent werken.
• Beschadigde bescherminrichtingen en - delen要去en, indienoodzakelijk,door een erkende reparatiewerkplaats gerepareerd of verwisseld worden.Met uitzondering indien in de gebruiksaanwijzing anders aangegeven.

• Beschadigde of onleesbare veiligheidsstickers dienen te worden verrangen.

• Vergeet zich uw steeksleutel voor het wisselen van het zaagblad te verwijderen.

• Als u de machine nicht gebruikt要去 hem op een droge plaats, buiten het bereik van kinderen opslaan.

Elektrische veiligheid

• De aansluitkabel要去 volgens IEC 60 245 (H 07 RN-F) maar, met een draad doorende van minstens:

1,5 mm² bij een lenght tot 25 m.
2,5 mm² bij een lenghte vanaf 25 m.

• Lange en dunne aansluitkabels zorgen voor een spanningsverlies. De motor bereikt zijn maximale vermogen Niet meer, de werking van het toestel worden minder.
• Stekker en aansluitdozen aan aansluitleidingen moeten uit rubber, zicht PVc of een ander thermoplastisch materiaal van bezelfde mechanische vastheid+zijn of met dit materiaal zichn gecoat.
• De stekkervoorzieening van de aansluitleiding moet gegen spatwater beveiligd�.
• Let er bij het leggen van de aansluitkabel op dat deze Niet stoort, bekneld raakt, geknikt worden en de steekverbinding Niet nat worden.
• Gebruik de kabel Niet voor doeleinden warvvoor hij Niet geschikt is. Bescherm de kabel gegen但它, olie of scherperanden. De steker Niet met de kabel uit het stopcontact trekken.
• Wikkel bij gebruik van een kabeltrommel de kabel geheel af.
• Controller de verlngkabel regelmatig op beschadigingen en verrang hem als hij beschadigd is.
• Gebruik geen defecte kabels.
• Gebruik alleen toegestane en gemerkte verlangkabels.
  Maak geen geknutselde elektrische aansluitingen.
• Veiligheidsvoorzieningen nooit overbruggen of buitenwerking stellen.
• Het toestel dient via de aangebouwde PRCD (veiligheidsschakelaar storingsstroom) te worden aangesloten.

Elektrische aansluitingen of reparaties mogen alleen door een erkend bedrijf of een erkende reparatiewerkplaats uitgevoerd worden. Deplaatselijke voorschriften要去en opgevolgd worden.

Reparaties aan andere delen van de machine mogen alleen door de fabrikant of een door hem erkende werkplaats uitgevoerd worden.

Alleen de originele onderdelen gebruiken. Bij het gebruik van Niet originele onderdelen kuren risico's voor de gebruiker ontstaan. De fabrikant kan Niet aansprakelijk gesteld worden voor ongevalten hierdoor ontstaan.

A Toestelbeschrijving / Reserveonderlen

Positie	Benaming Bestell.-Nr.
1.	Framedeel achteren	364042
2.	Framedeel voren	364043
3.	Frame	364044
4.	Schoorbalk	364045
5.	Zijsteun	364046
6.	Vastzetmoer voor versteksnede	364047
7.	Schaal voor versteksnede	364048
8.	Kuip	364049
9.	Tafelblad (4-delig)	364050
10.	Aanslagliest (2-delig) met schaal	364051
11.	Hoekaanslag compleet	364052
12.	Stergreepmoer M6 voor hoekinstelling	364053
13.	Geleidingsrail	364054
14.	Snijeenheid	364055
15.	AAN-/UIT-schakelaar	364056
16.	Handgreep	364057
17.	Spatbescherming	364058
18.	Schlauch	364059
19.	Afdekkap	364060
20.	Slijpschijf Ø 300 x Ø 25,4 x 3,0 mm	364067
21.	Montagesleutel	364040
22.	Ringsleutel (SW 30)	364039
23.	PRCD (veiligheidsschakelaar storingsstroom)	364041
24.	Koelwaterpomp	364061
25.	Veiligheidssticker	364010
26.	Stergreepmoer N6	364053
27.	Motorveiligheidsbout C	364063
28.	Transportschroef voor Shijunit	364064
29.	Houderoog voor koelwaterslang D	364065
30.	Zeskantschroef M6 x 18	364066
31.	Flens voren	364038
32.	Flens achteren	364070
33.	Zeskantmoer M 16 LH	364071
34.	Sluitstop I	364072
35.	Ventilator (zonder afb.)	364074
36.	Ventilatorkap (zonder afb.)	364075
37.	Condensator (zonder afb.)	364073
38.	Slangklem (zonder afb.)	364062

Voorbereiding voor ingebruikname

Om de machine correct te latent functioneren要去 u de volgende aanwijzingen opvolgen

Opstellen van het toestel

B Klap het frame open.

Eentweede persoon is vereist.

Verwijder de transportschroef voor de snijunit (28).
Schroef de stergreepmoer (26) en de motorveiligheidsbout (27) los.
D Zet de koelwaterpomp (26) in de desbetreffende uitsparing van de kuip. Voer de slang en de kabel door de houder (29). Vul water in de kuip tot de koelwaterpomp met water is bedekt.

Ingebruikname

Aansluiting op het net

Vergelijk de netspanning met de spanning (bijv. 230 V.) die op het typeplaatje is aangegeven. Sluit de machine volgens de voorschriften en op een geaard stopcontact aan.

Wisselstroommotor:

Schuko contactdoos gebruiken met een netspanning van 230V, een aardlekschakelaar en 10 A traag afgezekerd.

• Gebruik aansluit- resp. verlangkabels met eenaderdoorsnede van ten minste 1,5mm^2

Dagelijke controle van de PRCDs (aangebouwde veiligheidsschakelaar storingsstroom)

Het toestel dient via de PRCD-schakelaar te worden aangesloten.

Deze controle要去 eenmaal dagelijks worden uitgevoerd. Bij een positiewissel is geen verdere test noodzakelijk.

1. Steek de PRCD-schakelaar verticaal in het stopcontact.
2. Druk de „reset“-toets - u hoogt een schakelgeluid en het kijkvenster worden rood.
3. Druk ter controle van de PRCDs de « test »-toets. Het kijkvenster toont geen kleurmeer.
4. Druk opniew de „reset-toets » - het kijkvenster toont opniew rood.
5. De machine kan worden ingeschakeld

In-/Uitschakelaar

Gebruik geen toestel, waar bij zich de schakelaar Niet LAST in- en uitschaken. Beschadigde schakelaars要去en onmiddelijk worden gerepareerd of verrangen door de klantenservice.

Controller of de PRCD bedrijfsklaar is: kijkvenster rood.

Inschakelen

Druk op de groene knop (I) aan de schakelaar. Controller gewelijktijdig of de draairichting van de slijpschijf met de opgegeven draairichting op de beschemkap (pijl) overeenstemt.

Bij stroom uital schakelt de machine automatisch uit. Om de machine wee in te schakelen drukt u op de groene knop (I).

Uitschakelen

Druk op de rode knop (0) aan de schakelaar.

Werkvoorschriften

Contoleer het volgende voordat u gaat werken:

• Werkplek opgeruimd?
  Is de steensijmachine stabel opgesteld?
• Controller vór werkbegin of de draairichting van de slijpschijf met de door de pij op de afdekkap voorgegeven draairichting overeenstemt.
• U mag de machine Niet gebruiken voordat u deze gebruiks-aanwijzing heeft gelezen, alle voorschriften heeft opgevolgd en de machine als voorgeschreven heeft gemonteerd!

Werken met de steenafsteekbak

Houdt de handen steeds in veilige afstand van der roterende slijpschijf.

• Werk eerst, wanneer de slijpschijf het maximaal toerental heeft bereikt.
• Let erop dat de koelwaterpomp water aan de slijpschijf spoelt.
• U mag alleen werkstukken verwerken die veilig ondersteund of geleid können worden.

Let in ieder geval op alle veiligheidsinstructies (zie "Veilig werken").

Instellingen aan de steenafsteekbak

Hoeksneden uityoeren

Let bij instelwerkzaamheden erop, dat de machineuitgeschakeld is en schuif de zaagkop maar aktheren.

Instellen van 0^ - 90^

1. Maak de stergreepmoer (12) los en draai de hoekanslaag (11) tot op de schaal de gewenste hoek wordt weergegeven (0^ - 90^)
2. F Trek de stergreepmoer wee aan om de ingestelde hoek vast te zetten.
3. G, Heg de tegel aan de aanslaglijst (10) en de hoekaanslag (11) aan.
4. Start de machine en wacht tot het koelwater aan de slijpschijf worden gespoeld.
5. G, Hrek de snijeenheid (14) aan de handgrendel (16) langzaam en gelijkmatig door de tegel.
6. Schakel de machine na het snijden UIT.

Versteksnede instellen

Maak de vastzetschroeven (6) aan weerszijde van de machine los en zwenk het geleidingsrail (13) in de gewenste hoekpositie.

1. Trek de vastzetschroeven (6) wee aan.
2. Voer de snede zoals in punt „Instellen 0^ - 90^ “ beschreibenuit.

Onderhoud en verzorging

Voor aanvang van iedere onderhouds- en reinigingsbeurt

• Toestel uitschakelen
  Stilstand van de steenafsteekbak afwachten
  Stroomtoevoer onderbreken

Verdere onderhouds- en reinigingswerkzaamheden dan die in dit hoofdstruk staan beschreiben,ogenslechts door de klantenservice worden uitgevoerd.

Veiligheidsvoorzieningen die voor onderhouds- of reinigingswerkzaamheden werden gedemonteerd,要去en in ieder geval weer reglementair worden aangebracht en gecontroleerd.

Slechts originele delen gebruiken. Andere delen können tot nicht te voorziene beschadigingen en verwondingen leiden..

Onderhoud

Slijpschijf wisselen

Voor het wisselen van de slijpschijf de netstekker uit het stopcontact halen.

• Gebruik geen beschadigde slijpschijven of zulke die de vorm hebben veranderd.
• Gebruik slechts scherpe slijpschijven.

Slijpschijf wisselen

1. Madak de schroeven (30) los en zwenk de afdekkap (19) maar opzij.

2. Zet de ringsleutel (22) op de voorste zeskantmoer (33) en de montagesleutel (21) op het motoraseinde en maak de zeskantmoer (33) los.

Linkse schroefdraad!

Maak opdezelfde manier de 2^e zeskantmoer (33) los.

1. Verwijder de flens voren (31).

2. Nu kunt u de slijpschijf (20) verwijderen.

3. Controller vór inbouw van de slijpschijf (20) de spindel, de zeskantmoeren en de flens (31, 32) op beschadigingen, slijtage of losse zitting. Vervang beschadigde of slijtagen onderdelen direct.

4. De inbouw van de slijpschijf geschiedt in omgekeerde volgorde.

Let op de draairichting! De op de slijpschijf afgedrukte draairichtingspijl要去 de draairichtingspijl in de afdekkap overeenstemmen.

1. Trek de zeskantmoeren (31) wee aan.

Linkse schroefdraad!

1. Schroef de afdekkap (19) wee aan.

Houdt rekening met de volgende instructies om de werking van de steenafsteekbak te bewaren:

• Alle bewegende delen regelmatig reinigen
• Verwijlder stof of verontreinigingen met een doek of kwast
• De machine nicht met vloeviend water of hagedrukreinigers reinigen.
• Gebruik voor kunststofdelen geen oplosmiddelen (benzine, alcohol, enz.), waar dat deze de kunststofdelen konnen beschaden.
  Reinig na ieder gebruik de opvangbak en de koelwaterpomp, om de koeling van de slijpschijven te waarborgen. Ter lediging van de kuip (8) de sluitstop (34) verwijderen en het water in een geschikt reservoir laten afvloeien.
• Reinig regelmatig de binnenkant van de afdekkap.

Transport

Voor het transport de steker uit het stopcontact nemen.

Transporteer de steenafsteekbak alleen, wanner desnijeenheid gefixeerd is:

• C Schroef hiervoar de veiligheidsbauten (27) in de motorafdekking
  C Schroed dan de stergrijpmoer (26) open.
  C Befestig de snijunit met de transportschroef (28) aan de motorkast.

Zo voorkomt u verwondingen aan de handen.

Vór het transport moet het koelmiddel volledig worden afgetapt.

Voor het transport is een tweede persoon vereist.

Opslag

Stroomtoevoer onderbreken

• Bewaar de machine in een droge en afgesloten ruimte, buiten het bereik van kinderen.

• Let voör een langere opslag op het volgende, om de levensduur van de machine te verlengen en een eenvoudig bedieren te waarborgen:

• De machine grondig reinigen.

Handhaving, transport en opslag van slijpschijven

Slijpschijven zijn breekbaar en slag- en stootgevoelig.

Houdt vandaar rekening met de volgende belangrijke punten:

• Laat de schijf Niet vallen en voorkom een plotselinge inwerking van stoten
• Gebruik geen gevallen of beschadigde schijven.
  Voorkom trillingen of vibraties gedurende het gebruik.
• Voorkom beschadigingen aan de opnameboring.
  Voorkom belastingen van de oppervlakte.
• Sla de slipschijven vlak of vertical, droog, vorstvrij en bij constante gemiddelde temperatuur op.
• Bewaar de slijpschijven in hun originele verpakking of in speciale bakken en rekken op.

Garantie

Houdt u alstublieft rekening met de ingesloten garantieverklaring.

Storingen

Voor het verhulpen van iedere storing

Toestel uitschakelen

Stilstand van de steenafsteekbak afwachten
Stroomtoevoer onderbreken

Na het verhopen van iedere storing要去en alle veiligheidsvoorzieningen weer in werking gesteld en getest worden.

Storing	Mogelijk oorzaak	Oplossing
Steenafsteekbak draait nicht.	.Goen stroom .Verlangkabel beschadigdt .Netstekker, motor of schakelaar defect	.Stroomverzorgung, stopcontact, zekerings controlleren Verlangkabel controlleren, defeche kabel direct verrangen Motor of schakelaar door een service-werkplaats lately repareren of met originele onderdelen latent verrangen.
Steenafsteekbak snijdt met onderbrekingen	.Verlangkabel beschadigd intern loszittend contact In-/uitschakelaar defect	Verlangkabel controlleren, defeche kabel direct verrangen Richt u zich alstublieft aan de klanten-service.
Slijschijf worden heel	Slijschijf is stomp of defect Ontbrekende koeling	Slijschijf verwangen Koelwaterpomp en slang controlleren Water bijvullen
Motor bromt, slijschijf blijft staan	Slijschijf blokkeert	Voorwerp verwijderen

Technische gegevens

Steenafsteekbak

Type		ST
Bouvrouw zie letzte pagina
Vermogen P1	1800 W S3 40% 10 min
1500 W S1
Spanning / Frequentie 230 V~ / 50 Hz
Stationair-toerental n0	-1	2950
Slijpschijf Ø x boring Ø x dikte max. Ø 300 x Ø 25,4 x 3,0 mm
Snijdiepte bij 90° 70 mm
Snijdiepte bij 45° 55 mm
Snijlengte		700
Tafelgrootte 860 x 500 mm
Max. grotte van het snijgoed 400 x 400 mm
Afmetingen (lengte x bredte x hoogte)) 1410 x 650 x 1090 mm
Nominate massa	ca. 62 kg
Max. bedrijfsmassa	ca. 95 kg
Veiligheidssoort	IP 54
Veiligheidsklasse	I

Schakelschema

Benamingen:

K-Schakelaar
J-Aansluitklemmen
C - Condensator
D-Motor
B-Thermobeveligiting
SB - Koelwaterpomp

Zawartosc

Purtati manusi de protectie.

Produsul corespunde directivelor europene aplicabile specifie produsului.

Volumul de livrare
