NAVODILA ZA UPORABO ST 300 ATIKA

Kompletni kutni nastavak

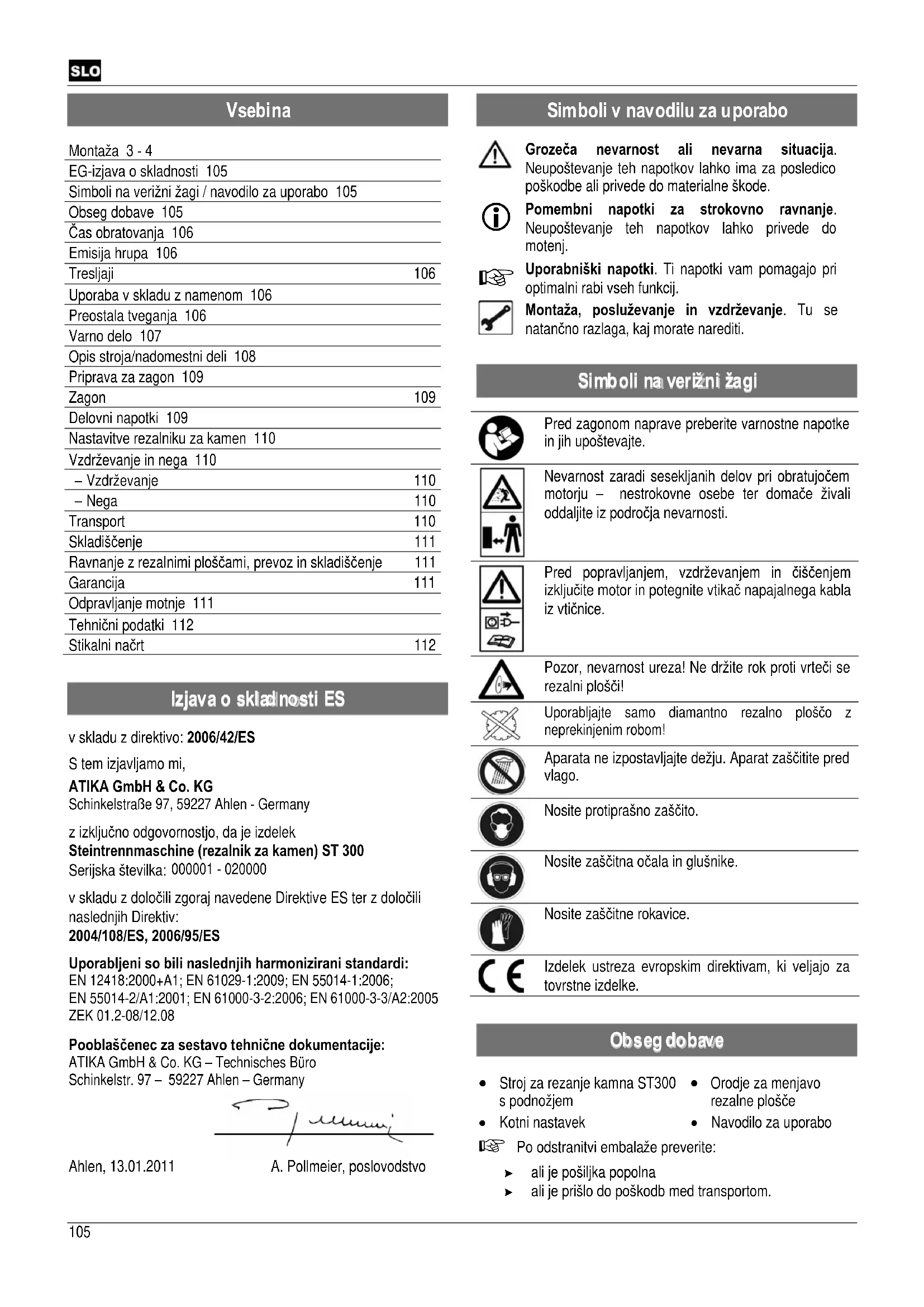

Montaža 3 - 4 EG-izjava o skladnosti 105 Simboli na verižni žagi / navodilo za uporabo 105 Obseg dobave 105 Čas obratovanja 106 Emisija hrupa 106 Tresljaji 106 Uporaba v skladu z namenom 106 Preostala tveganja 106 Varno delo 107 Opis stroja/nadomestni deli 108 Priprava za zagon 109 Zagon 109 Delovni napotki 109 Nastavitve rezalniku za kamen 110 Vzdrževanje in nega 110 – Vzdrževanje 110 – Nega 110 Transport 110 Skladiščenje 111 Ravnanje z rezalnimi ploščami, prevoz in skladiščenje

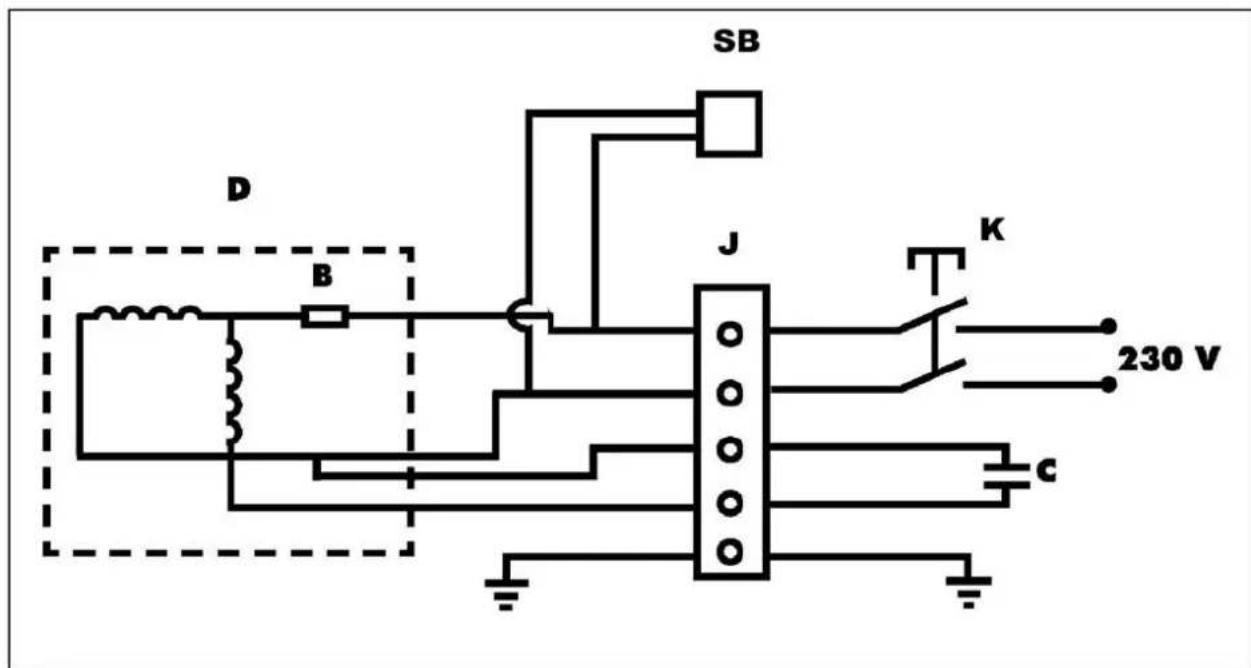

Garancija 111 Odpravljanje motnje 111 Tehnični podatki 112 Stikalni načrt 112

Grozeča nevarnost ali nevarna situacija. Neupoštevanje teh napotkov lahko ima za posledico poškodbe ali privede do materialne škode.

Pomembni napotki za strokovno ravnanje. Neupoštevanje teh napotkov lahko privede do motenj.

Uporabniški napotki. Ti napotki vam pomagajo pri optimalni rabi vseh funkcij. Montaža, posluževanje in vzdrževanje. Tu se natančno razlaga, kaj morate narediti.

Pred zagonom naprave preberite varnostne napotke in jih upoštevajte. Nevarnost zaradi sesekljanih delov pri obratujočem motorju – nestrokovne osebe ter domače živali oddaljite iz področja nevarnosti. Pred popravljanjem, vzdrževanjem in čiščenjem izključite motor in potegnite vtikač napajalnega kabla iz vtičnice. Pozor, nevarnost ureza! Ne držite rok proti vrteči se rezalni plošči! Uporabljajte samo diamantno rezalno ploščo z neprekinjenim robom! Aparata ne izpostavljajte dežju. Aparat zaščitite pred vlago. Nosite protiprašno zaščito. Nosite zaščitna očala in glušnike. Nosite zaščitne rokavice. Izdelek ustreza evropskim direktivam, ki veljajo za tovrstne izdelke.

• Stroj za rezanje kamna ST300 s podnožjem

Orodje za menjavo rezalne plošče

• Kotni nastavek • Navodilo za uporabo Po odstranitvi embalaže preverite: ! ali je pošiljka popolna ! ali je prišlo do poškodb med transportom.106 Morebitne napake takoj sporočite prodajalcu, dobavitelju oziroma proizvajalcu. Kasnejše reklamacije se ne upoštevajo.

Pred zagonom naprave upoštevajte državne (regionalne) predpise za zaščito pred hrupom.

80 dB(A) 101 dB(A) Navedene vrednosti so vrednosti emisije hrupa in ne predstavljajo nujno tudi varnostne vrednosti za delovno mesto. Čeprav obstaja povezava med nivojema emisije in imisije, iz teh vrednosti ni mogoče zanesljivo sklepati, ali so potrebni dodatni zaščitni ukrepi. Dejavniki, ki vplivajo na nivo emisije na določenem delovnem mestu, zajemajo trajanje vplivanja, značilnosti delovnega prostora, druge vire hrupa itn., npr. število strojev in ostalih bližnjih postopkov v teku. Prav tako se lahko dovoljeni nivoji hrupa od države do države razlikujejo. Vendar pa navedene informacije služijo za lažjo oceno nevarnosti in tveganja.

Raven tresljajev: < 2,5 m/s² Merilna nenatančnost: K=1,5 Navedena vrednost emisije tresljajev je bila izmerjena po standardiziranem testnem postopku in jo je mogoče za primerjavo električnega orodja primerjati z drugo vrednostjo. Navedeno vrednost emisije tresljajev je mogoče uporabiti tudi za uvodno oceno izpostavljenosti. Opozorilo: Vrednost emisije tresljajev se lahko med dejansko uporabo električnega orodja razlikuje od navedene vrednosti, kar je odvisno od vrste in načina uporabe električnega orodja. Zaradi varnosti uporabnika moramo določiti varnostne ukrepe, ki temeljijo na ocenjeni izpostavljenosti med dejansko uporabo orodja (pri tem je treba upoštevati vse dele obratovalnega cikla, na primer čas, ko je električno orodje izklopljeno, in čas, ko je sicer vklopljeno, vendar dela brez obremenitve). Nastajanje vibracij lahko pri praktični uporabi električnega orodja odstopa od navedene skupne vrednosti, kar je odvisno od načina uporabe naprave. Uporabnik mora varnostne ukrepe za samozaščito prilagoditi glede na lastno oceno, kot zahteva delovna okolica.

Stroj za rezanje kamna je predviden za domačo rabo in za obrtnike. Uporablja se lahko izključno za rezanje majhnih in srednje velikih betonskih plošč in tlakovcev, plošč iz marmorja in granita, opeke in vsakovrstnih keramičnih ploščic glede na velikost stroja. Naprave ne smete uporabljati za rezanje lesa ali kovin. Obstaja nevarnost poškodb! Obdelovati je dovoljeno samo obdelovance, ki ustrezajo največjim meram, navedenim v tehničnih podatkih. Uporabljajte le za stroj primerne rezalne plošče in ne žaginih listov. Obdelovati se smejo le predmeti, ki varno nalegajo in so dobro vodljivi. Uporaba v skladu z namenom zajema tudi upoštevanje proizvajalčevih predpisov za obratovanje, vzdrževanje in zagon ter upoštevanje varnostnih napotkov iz Navodil za uporabo. Upoštevati se morajo tudi zadevni predpisi za zaščito pred nezgodami, ki veljajo za obratovaje, kot tudi ostala splošno veljavna zdravstvena in varnostno tehnična pravila. Vsaka druga uporaba ni v skladu z namenom. Za škodo, ki izhaja iz takšne uporabe, proizvajalec ne jamči: tveganje v celoti nosi uporabnik. Proizvajalec ne odgovarja za kakršnekoli poškodbe, nastale zaradi samovoljnih sprememb rezalnika za kamen. Rezalnik za kamen lahko za uporabo pripravijo, uporabljajo in vzdržujejo le osebe, ki se na to spoznajo in ki so poučene o tozadevnih nevarnostih. Zagon sme izvesti samo naše osebje ali z naše strani odobrena servisna služba. Stroja se ne sme uporabljati v eksplozijsko nevarnem okolju ali na dežju.

Tudi pri uporabi v skladu z namenom in upoštevanju vseh zadevnih varnostnih predpisov so zaradi narave konstrukcije naprave še vedno prisotna določena preostala tveganja. Preostala tveganja je mogoče omejiti na minimum z doslednim upoštevanjem tako "varnostnih napotkov" in "namenske uporabe" kot tudi navodil za uporabo. Pozornost in previdnost zmanjšujeta nevarnost osebnih poškodb in materialne škode. Preostala tveganja so: Nevarnost poškodbe prstov in rok zaradi seganja po vrteči se rezalni plošči. Nevarnost poškodbe prstov in rok zaradi dotikanja nepokritih delov diamantnih rezalnih plošč. Izmet okvarjene diamantne prevleke rezalne plošče. Poškodbe rok zaradi letečih delov obdelovanca. Nevarnosti zaradi električnega toka, npr. v primeru uporabe neustreznih električnih priključnih vodov. Dotik električno prevodnih delov pri odprti oziroma nezaščiteni električni opremi. Poškodba sluha pri daljšem delu brez sredstev za zaščito pred hrupom. Razen tega lahko kljub vsem sprejetim ukrepom še vedno obstajajo nepričakovana tveganja.107

Pri nepravilni uporabi so lahko rezalniki za kamen nevarni. Pri uporabi električnega orodja se morajo upoštevati osnovni varnostni predpisi, da se izključijo tveganja zaradi ognja, električnega udara in ostalih poškodb oseb. Zato pred zagonom tega orodja preberite in upoštevajte naslednje napotke in predpise za zaščito pred nezgodami v vašem obratu oziroma varnostne predpise, ki veljajo v zadevni državi, da sebe in druge zavarujete pred morebitnimi poškodbami.

Posredujte varnostne napotke vsem osebam, ki delajo na stroju.

Skrbno shranite te varnostne napotke. Pred uporabo stroja se s pomočjo Navodil za uporabo temeljito seznanite z njegovo funkcijo. Ne uporabljajte stroja za opravila, za katera ni namenjen (glej "Uporaba v skladu z namenom"). Stroj postavite na nedrsečo in ravno podlago (nevarnost prevrnitve). Izogibajte se nenormalnim položajem vašega telesa. Poskrite za to, da trdno stojite in stalno držite ravnotežje. Bodite previdni in pozorni. Pazite na to, kaj delate. Ravnajte razumno. Ne uporabljajte stroja, če ste utrujeni oziroma ste pod vplivom drog, alkohola ali zdravil. Samo trenutek nepazljivosti med uporabo naprave lahko ima za posledico resne poškodbe. Nosite ustrezna delovna oblačila: − ne nosite ohlapnih oblačil ali nakita, ker se lahko ujamejo v gibljive dele stroja − zaščitne čevlje − nosite čevlje s podplatom proti zdrsu − delovne rokavice − pri daljših laseh nosite mrežico za lase Uporabljajte osebno zaščitno opremo: − zaščito pred hrupom (nivo zvočnega tlaka na delovnem mestu lahko presega 85 dB(A)) − zaščitne rokavice − zaščitna očala − dihalno masko pri delih, pri katerih se praši Skrbite za red na delovnem mestu! Tudi nered je lahko vzrok za nesrečo. Upoštevajte vplive okolja: − Naprave ne uporabljajte v v vlažnem ali mokrem okolju. − Rezalnika za kamen ne izpostavljajte dežju. − Poskrbite za dobro razsvetljavo. Stroja nikoli ne puščajte brez nadzora. Otroci in mladostniki mlajši od 18 let in osebe, ki niso prebrale navodila za uporabo, ne smejo posluževati stroja. Poskrbite, da se druge osebe ne približujejo stroju. Ne pustite, da se druge osebe, predvsem otroci, dotikajo orodja ali kabla. Ne puščajte jih v delovno območje stroja. Uporabljajte dvižno napravo, ko teža obdelovanca presega težo 10 kg. Zavzemite delovni položaj, ki je vedno stransko od rezalne plošče zunaj rezalne ravni. Ne preobremenjujte stroja! Najbolje obratuje znotraj navedenega območja zmogljivosti. S strojem delajte le ob kompletnimi in pravilno montiranimi varnostnimi napravami. Na stroju ne spreminjajte ničesar, s čimer bi lahko ogrozili varnost. Ne uporabljajte natrganih diamantnih plošč ali rezalnih plošč s segmentiranim robom. Ne uporabljajte rezalnih plošč, ki ne ustrezajo karakteristikam iz tega navodila za uporabo. Ne smete uporabljati rezalnih plošč, katerih maksimalno število vrtljajev je manjše od 3000 vrtljajev / min

Izberite diamantno rezalno ploščo, ki ustreza materialu, ki ga režete. Ne prekoračite varne delovne hitrosti rezalne plošče. Z rezalno ploščo, ki je zasnovana za mokro rezanje, ne izvajajte suhih rezov. Rezalne plošče ne uporabljajte za brušenje, na primer za brušenje že odrezane keramične ploščice. Ne režite v polmeru ali v krogu. Pazite, da bo vodna črpalka prekrita z vodo. Uporaba neprimernega orodja ali opreme je lahko za vas nevarna. Električnih delov stroja (npr. stikala) se ne dotikajte z mokrimi rokami. Poskrbite za to, da so vse vtične povezave na suhem in da ne potekajo po tleh. Izključite stroj in izvlecite vtič iz vtičnice pred(en): − popravilom − čiščenjem in vzdrževanjem − odpravi motenj (k temu sodi tudi sprostitev blokirane rezalne plošče) − transport in skladiščenje − zapustitvi rezalnika za kamen (tudi pri kratkotrajnih prekinitvah dela) Pozor! Rezalna plošča se še vrti! Ne zavirajte rezalne plošče z roko ali z bočnim pritiskom nanjo. Rezalna plošča potrebuje približno 40 sekund, da se po izklopu povsem ustavi. Počakajte, da se rezalna plošča čisto ustavi in nato izvlečite omrežno stikalo iz vtičnice, preden začnete izvajati nastavitve in vzdrževalna ali čistilna opravila. Vaš rezalnik za kamen skrbno negujte: − Orodja naj bodo vedno ostra in čista, da je delo z njimi učinkovito in varno. − Upoštevajte predpise za vzdrževanje in navodila za zamenjavo orodja − Ročaji morajo biti vedno suhi in nemastni (odstranite z njih morebitno olje ali mast). Preverite, ali stroj ne kaže znake poškodb: − Pred nadaljnjo uporabo stroja morate skrbno preveriti, ali vse varnostne naprave brezhibno delujejo.108 − Preverite, ali gibljivi deli stroja brezhibno delujejo, da nemoteno tečejo in niso poškodovani. Vsi deli morajo biti pravilno montirani in morajo izpolnjevati vse pogoje, ki so potrebni za brezhibno delovanje žage. − Poškodovane varnostne priprave in dele mora strokovno popraviti oziroma zamenjati pooblaščena servisna služba, če v navodilih za uporabo ni napisano drugače. − Poškodovane ali nečitljive varnostne nalepke morate zamenjati. Po končanem posegu s stroja odstranite vse ključe! Pred vsakim zagonom stroja preverite, ali so z njega odstranjeni vsi ključi in nastavitvena orodja. Naprave in orodja, ki jih trenutno ne uporabljate, hranite v suhem, zaklenjenem prostoru, izven dosega otrok. Električna varnost Priključni vod mora biti izveden v skladu z IEC 60 245 (H 07 RN-F), pri čemer mora biti presek žile enak vsaj − 1,5 mm² pri dolžinah kabla do 25 m − 2,5 mm² pri dolžinah kabla iznad 25 m Dolgi in tanki priključni vodi povzročajo padec napetosti. Motor več ne more zagotavljati svoje polne moči, zaradi česar se zmanjša zmogljivost naprave. Vtiči in priključne doze na priključnih kablih morajo biti iz gume, mehkega polivinila ali ostalih termoplastičnih materialov enake mehanske trdnosti ali pa prevlečeni s temi materiali. Vtična naprava priključnega kabla mora biti zaščitena pred škropljenjem vode. Pri polaganju priključnega voda bodite pozorni na to, da kabel ni napoti, da ni stisnjen ali prelomljen in da sta kabel in priključek zaščitena pred vlago. Kabel uporabljajte samo v skladu z njegovim namenom. Kabel zaščitite pred vročino, oljem in ostrimi robovi. Vtikača ne vlecite iz vtičnice tako, da ga pri tem držite za kabel. Če uporabljate kabelski boben, morate kabel popolnoma odviti. Redno kontrolirajte stanje morebitnih kabelskih podaljškov in jih po potrebi zamenjajte. Ne uporabljajte defektnih priključnih vodov. Na prostem uporabljajte samo za to odobrene in ustrezno označene kabelske podaljške. Ne uporabljajte zasilnih električnih priključkov. Nikoli ne premoščajte ali izključujte varnostnih naprav. Naprava mora biti priklopljena preko vgrajenega PRCD (prenapetostnega zaščitnega stikala). Električno priključitev oziroma popravila električnih delov stroja smejo izvajati samo pooblaščeni strokovnjaki za elektriko oziroma eden od naših serviserjev. Upoštevati je potrebno lokalno veljavne predpise, predvsem varnostne ukrepe. Popravila ostalih delov stroja mora opraviti proizvajalec oziroma njegova servisna služba. Dovoljeno je uporabiti samo originalne nadomestne dele. Uporaba drugih nadomestnih delov ali opreme je lahko nevarna. Proizvajalec ne jamči za škodo, ki nastane zaradi uporabe takšnih delov.

Pos. Oznaka Št. naročila.

6. Pritrdilna matica za zajeralni rez

9. Mizna plošča (4-delna)

10. Letev kotnega nastavka (dvodelna)

11. Kompletni kotni nastavek

17 Komponenta za zaščito pred škropljenjem 364058

23. PRCD (prenapetostnega zaščitnega

24. Hladilna vodna črpalka 364061

28. Transportni vijak za rezalno enoto 364064

Upoštevajte napotke v teh Navodilih za uporabo, da zagotovite brezhibno delovanje stroja. Postavitev naprave Razklopite podnožje. Za to potrebujete drugo osebo. Odstranite transportni vijak za rezalno enoto (28) Odvijte zvezdasto pritrdilno matico (26) in varovalni sornik za motor (27). Hladilno vodno črpalko (24) namestite v za to predvideno odprtino v kadi. Cev in kabel speljite skozi držalo (29). Kad polnite z vodo, dokler ne bo hladilna vodna črpalka z njo prekrita.

Motor na izmenični tok: Uporabite varnostno vtičnico, omrežna napetost 230 V, zaščitno stikalo motorja in počasna varovalka 10 A. Uporabite priključni kabel oziroma kabelski podaljšek s presekom žil najmanj 1,5 mm². Dnevno preverjanje PRCD-ja (vgrajenega prenapetostnega zaščitnega stikala ) Naprava mora biti priklopljena preko PRCD- stikala.

ponovno obarva rdeče.

5. Stroj se lahko vklopi.

„Reset“ „Test“ Ta kontrola se mora izvesti enkrat dnevno. Pri menjavi lokacije ni potrebna dodatna kontrola.

Vklop Ne uporabljajte naprave, na katerih ne deluje stikalo za vklop in izklop. Okvarjeno stikalo mora nemudoma popraviti oziroma zamenjati pooblaščena servisna služba. Preverite, ali je PRCD pripravljen na delovanje: kontrolno okence je obarvano rdeče. Pritisnite zeleni gumb ( I ) stikala. Istočasno preverite, ali se smer vrtenja rezalne plošče ujema s smerjo vrtenja, označeno na zaščitnem pokrovu (puščica).

Pri izpadu toka se naprava samodejno izklopi. Za ponovni vklop znova pritisnite zeleni gumb. Izklop Pritisnite rdeči gumb ( 0 ) stikala.

Pred delom preverite naslednje: Je delovno mestu pospravljeno? Ali je rezalnik za kamen stabilno nameščen? Pred začetkom dela preverite, ali se smer obračanja rezalne plošče ujema s smerjo obračanja, označeno s puščico na zaščitnem pokrovu. Preden lahko začnete napravo uporabljati, morate prebrati ta Navodila za uporabo, upoštevati vse napotke in pravilno sestaviti napravo po danih navodilih! Delo s rezalniku za kamen Roke vedno držite na varni razdalji od vrteče se rezalne plošče. Delati začnite šele, ko rezalna plošča doseže maksimalno število vrtljajev. Pazite, da bo hladilna vodna črpalka dovajala vodo do rezalne plošče. Obdelovati se smejo le predmeti, ki varno nalegajo in so dobro vodljivi. V vsakem primeru upoštevajte varnostne napotke (glejte „Varno delo“).

Odvijte zvezdasto pritrdilno matico (12) in vrtite kotni nastavek (11), dokler se na skali ne pokaže želeni kot (0°- 90°).

, Ploščico namestite na letvico kotnega nastavka (10). Namestite kotni nastavek (11).

, S pomočjo ročaja (14) počasi in enakomerno vlecite rezalno enoto (16) skozi ploščico.

6. Po končanem rezanju stroj izklopite.

Nastavitev jeralnega reza

3. Rez izvedite, kot je opisano v poglavju „Nastavitev kota

Pred vsakim čiščenjem in opravljanjem vzdrževalnih del − žago izklopite, − počakajte, da se rezalnik za kamen zaustavi, − izvlecite vtikač iz električne vtičnice Druga vzdrževalna dela in popravila, ki niso opisana v tem poglavju, lahko izvaja samo služba za stranke. Varnostne naprave, ki ste jih sneli s stroja zaradi vzdrževanja ali čiščenja, morate po končanih delih ponovno pravilno montirati in preveriti njihovo delovanje. Uporabljajte samo originalne dele. Drugi deli lahko povzročijo nepričakovane poškodbe in materialno škodo.

Vzdrževanje Zamenjava rezalne plošče

Pred zamenjavo rezalne plošče izvlecite vtikač iz vtičnice. Ne uporabljajte poškodovanih rezalnih plošč ali rezalnih plošč, ki so spremenile svojo obliko. Uporabljajte samo ostre rezalne plošče. Zamenjava rezalne plošče

4. Sedaj lahko odstranite rezalno ploščo (20).

6. Montaža/vgradnja rezalne plošče poteka v obratnem

vrstnem redu. L Upoštevajte smer vrtenja! Puščica na rezalni plošči, ki označuje smer obračanja, se mora ujemati s smerjo puščice na zaščitnem pokrovu.

Da bi ohranili funkcionalnost rezalnika za kamen, upoštevajte naslednje: Redno čistite vse gibljive dele. Prah ali umazanijo odstranite s krpo ali s čopičem Stroja ne čistite s tekočo vodo ali z visokotlačnimi čistilnimi napravami. Za čiščenje plastičnih delov ne uporabljajte razredčil (bencina, alkohola, itd.), ker lahko le-ta te dele poškodujejo.

Po vsaki uporabi očistite lovilno kad in hladilno vodno črpalko, da bi s tem zagotovili hlajenje rezalne plošče. Za praznjenje kadi (8) odstranite zaporni čep (34) in spustite vodo v ustrezno posodo. Redno čistite notranjo stran zaščitnega pokrova.

Pred vsakim transportom izvlecite vtič napajalnega kabla iz vtičnice

Pred prevozom morate hladilno sredstvo povsem izpustiti. Za prevoz potrebujete drugo osebo.

Izvlecite vtič iz vtičnice. Naprave in orodja, ki jih trenutno ne uporabljate, hranite v suhem, zaklenjenem prostoru, izven dosega otrok. Da bi podaljšali življenjsko dobo stroja in zagotovili lahko upravljanje z njim, pred daljšim skladiščenjem upoštevajte naslednje: − Temeljito očistite napravo.111

Rezalne plošče so lomljive in občutljive na udarce in sunke. Upoštevajte tudi naslednje pomembne točke: Plošča vam ne sme pasti na tla; preprečite sunkovite udarce Plošč, ki so padle na tla ali so poškodovane, ne uporabljajte. Med uporabo preprečite učinkovanje vibracij ali tresljajev Preprečite poškodbe na sprejemni luknji Površine ne obremenjujte. Rezalno ploščo shranjujte leže ali navpično, na suhem mestu, kjer ne zamrzuje in kjer je stalna srednja temperatura. Rezalno ploščo shranjujte v originalni ovojnini ali v posebnih vsebnikih in predalih.

Pred vsakim odpravljanjem motenj − izklopite napravo, − počakajte, da se rezalnik za kamen zaustavi, − izvlecite vtikač iz električnega omrežja. Po vsakem odpravljanju motenj morate ponovno namestiti vse varnostne naprave in zagotoviti njihovo brezhibno delovanje. Motnja Možen vzrok motnje Odpravljanje motnje Rezalnik za kamen ne deluje.  ni toka  poškodovan podaljšek  Okvarjen vtič, motor ali stikalo  preverite priključek, vtičnico, varovalko  preverite podaljšek, defektes, takoj zamenjajte poškodovani kabel  pri pooblaščeni servisni službi vam naj popravijo motor ali stikalo oz. zamenjajo z originalnimi nadomestnimi deli Rezalnik za kamen reže s prekinitvami  poškodovan podaljšek  notranji zrahljani kontakt  poškodovano vklopno/izklopno stikalo  preverite podaljšek, defektes, takoj zamenjajte poškodovani kabel  obrnite se, prosimo, na servisno službo Rezalna plošča je vroča  Rezalna plošča je topa ali poškodovana  Ni hlajenja  Zamenjajte rezalno ploščo  Prekontrolirajte hladilno vodno črpalko in cev  Dolijte vodo Motor brni, rezalna plošča miruje  Rezalna plošča je blokirana  Odstranite predmet, ki blokira delovanje plošče112

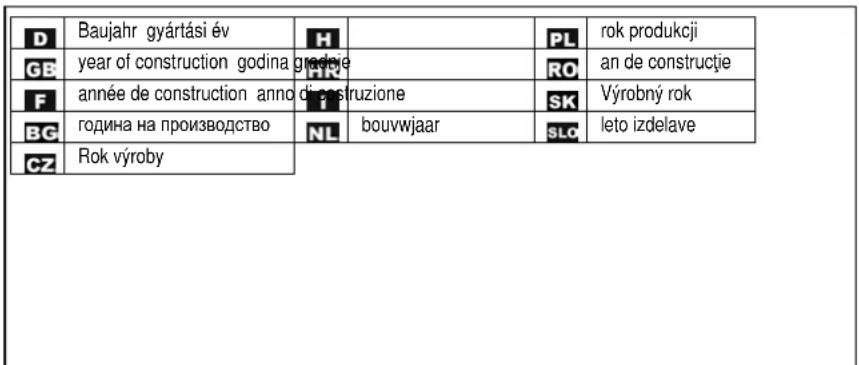

Rezalnik za kamen Tip ST 300 leto izdelave glejte zadnjo stran Moč motorja P
