MODE D'EMPLOI Protector Fix CASUALPLAY

CASUALPLAY vous remercie pour la confiance que vous lui accordez en achetant son siège auto. Ce produit a été conçu, fabriqué et homologué suivant les normes de sécurité les plus strictes. Nous voulons faciliter son installation et son utilisation, mais nous avons besoin de votre collaboration pour une installation correcte et un résultat optimal de son fonctionnement. S’il vous plaît, lisez attentivement ces instructions avant d’installer le siège dans le véhicule. La sécurité de votre enfant dépend de la bonne utilisation de ce produit. Pour tout renseignement complémentaire, n’hésitez pas à prendre contact avec nous (numéro de téléphone et adresse e-mail, indiqués au dos de cette notice).

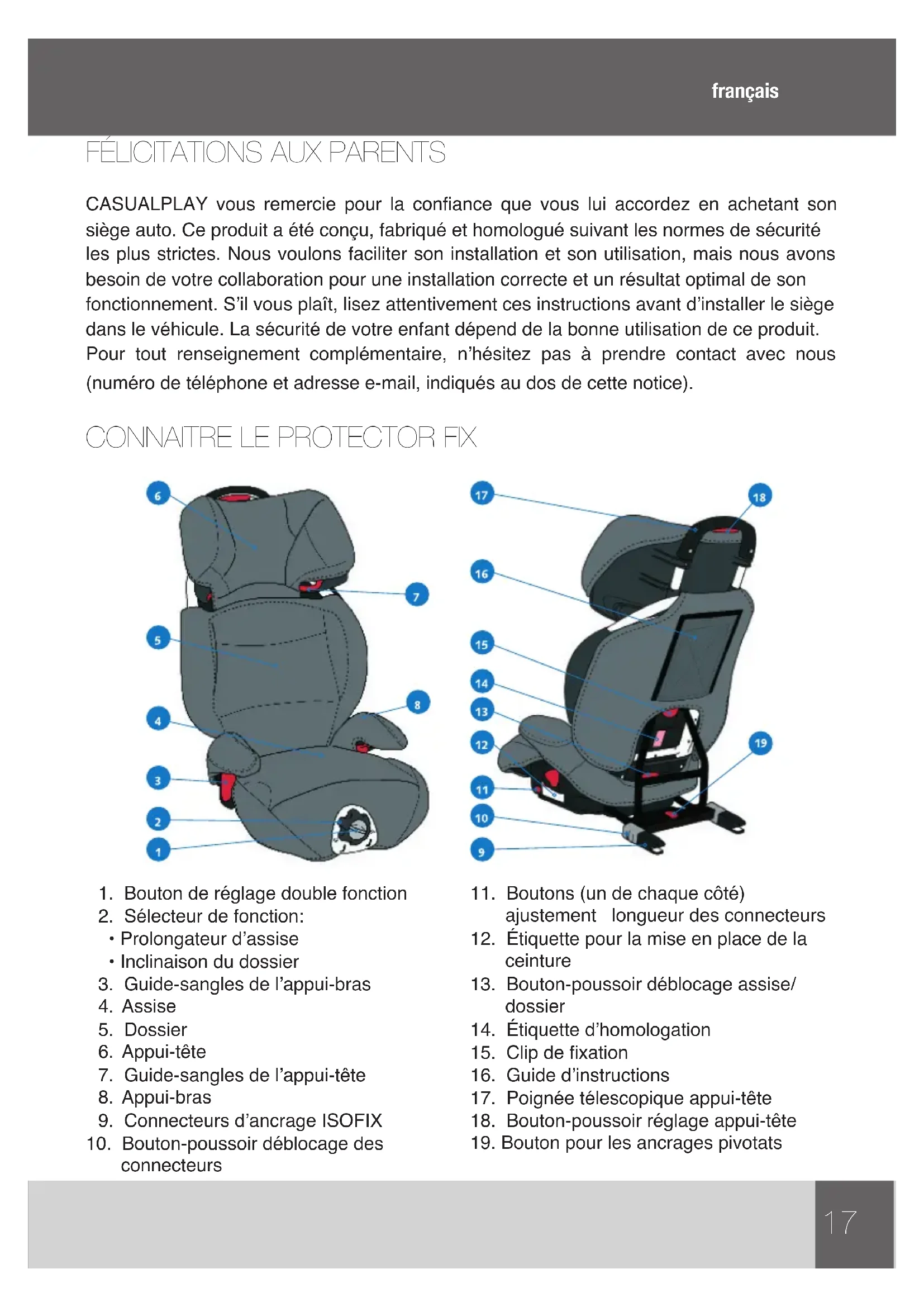

CONNAITRE LE PROTECTOR FIX

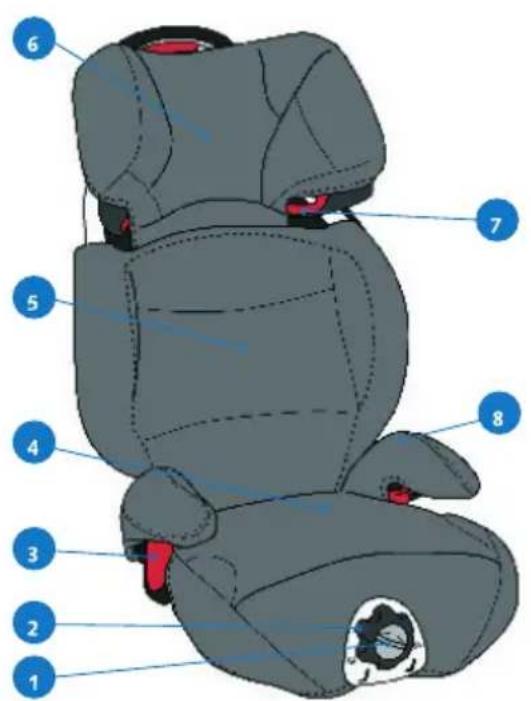

1. Bouton de réglage double fonction

2. Sélecteur de fonction:

• Prolongateur d’assise

• Inclinaison du dossier

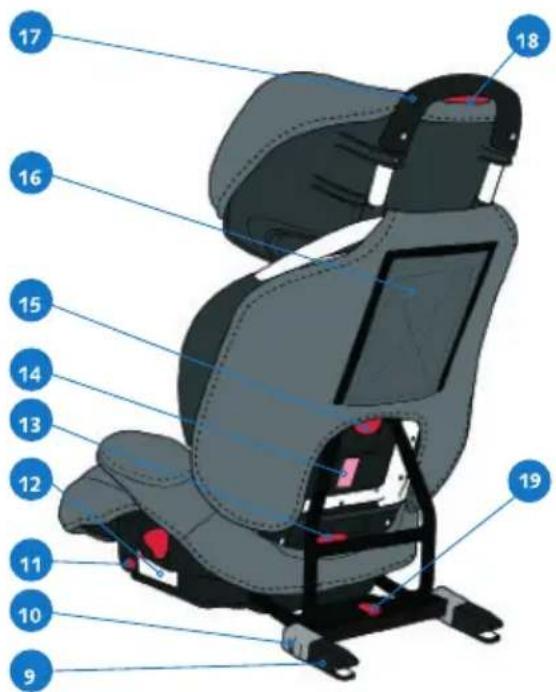

7. Guide-sangles de l’appui-tête

9. Connecteurs d’ancrage ISOFIX

10. Bouton-poussoir déblocage des

11. Boutons (un de chaque côté)

ajustement longueur des connecteurs

12. Étiquette pour la mise en place de la

13. Bouton-poussoir déblocage assise/

14. Étiquette d’homologation

17. Poignée télescopique appui-tête

18. Bouton-poussoir réglage appui-tête

19. Bouton pour les ancrages pivotats18

1. Il s’agit d’un système de siège auto « Universel ». Il est homologué conformément à la

Norme N° 44, modication 04, pour une utilisation spécique dans lvéhicules et approprié pour la plupart des sièges de voiture.

2. L’installation doit être correcte, si le fabriquant du véhicule a déclaré dans la notice que

le véhicule permet l’installation d’un système de retenue « Universelle » adapté à cette tranche d’âge.

3. Ce siège auto a été classé comme « Universel » sous des conditions plus strictes que

celles qui furent appliquées aux modèles antérieurs .

4. En cas de doute consulter le fabriquant du siège ou le magasin spécialisé.

• Le PROTECTOR FIX est un siège-auto appartenant au Groupe 2-3 (15 - 36 kg).

• Le siège auto doit être fixé dans l'automobile avec la ceinture de sécurité à 3 points de l'automobile avec ou sans rétracteur, homologué conformément aux Règlements UN/ECE 16 ou standards équivalents, ou bien avec les connecteurs ISOFIX s’il dispose de points d'ancrage.

• Les pièces d’origine ne doivent pas être modifies.

• Après un accident le siège devra être contrôlé ou remplacé.

• Protégez toutes les parties susceptibles d’être endommagées par le siège inclinable ou la porte du véhicule.

• Protégez du soleil toutes les parties métalliques qui sont en contact avec l’enfant.

• Les sangles ne doivent jamais rester entortillées.

• Utilisez toujours le siège auto, même pour des trajets très courts, et ne laissez jamais l’enfant sans surveillance à l’intérieur du véhicule.

• Le siège de sécurité devra toujours être fixé avec la ceinture de sécurité à 3 points ou avec les connecteurs ISOFIX s’il dispose de points d'ancrage, même lorsque l'enfant ne voyage pas à l'intérieur, dans le cas contraire il faut l'enlever du véhicule.

• On recommande de bien attacher et retenir les bagages ou les objets pouvant causer des blessures lors d’une collision.

• Nous garantissons la sécurité du produit lorsqu’il est utilisé par le premier acheteur.

• En matière de sécurité nous déconseillons d’utiliser des produits d’occasion.

• Soyez très vigilant lors de l’installation d’un siège auto pour enfant, car en cas d’accident une installation correcte peut sauver la vie de votre enfant (suivez correctement les instructions du fabricant).19

• Les autres passagers doivent impérativement être attachés avec la ceinture de sécurité, car en cas d’accident ils peuvent être projetés et blesser le bébé.

• Vérifiezrégulièrement les différents éléments du produit.

• Vérier régulièrement l’état de la boucle du harnais , le harnais lui même, ainsi que les autres éléments composant le siège auto , ces derniers pouvant en effet avoir du jeu ou se détériorer du fait de l’usure.

• Le siège ne doit pas être utilisé sans sa housse., ou avec une housse autre que celle d’origine.

• N’oubliez pas que c’est vous qui êtes responsable de la sécurité de votre enfant.

• Le revêtement textile peut être lavé à la main, à l’eau tiède et à l’aide d’un savon neutre ou en machine à une température maximum de 30ºC et SANS CENTRIFUGER. Ne pas utiliser de nettoyants chimiques (à sec). INSTRUCTIONS GENERALES Montage du PROTECTOR FIX (voir schémas 01 - 04)

• Le PROTECTOR FIX est fourni démonté pour faciliter son transport (fig. 01).

• Installez le dossier de façon à ce que la pince reste fixée sur la structure métallique de la base du PROTECTOR FIX (fig. 02 - 03), jamais par derrière (fig. 04). Un « clic » caractéristique confirmera que sa fixation s’est effectuée correctement

AVERTISSEMENT: N’utilisez jamais le PROTECTOR FIX sans son dossier puisqu’il a été

homologué avec lui. L’utilisation sans le dossier pourrait affecter la sécurité de l’enfant. Installation du PROTECTOR FIX dans la voiture (voir schémas 05 - 12)

• Le PROTECTOR FIX doit être installé sur le siège arrière avec la ceinture à trois points du véhicule et les connecteurs ISOFIX.

• Retirez l’appui-tête du siège où on installera le siège auto (fig. 5).

• Placez les deux crochets ISOFIX face aux ouvertures situées entre le dossier et l'assise du siège de l'automobile (fig. 06). NOTE: Si votre véhicule possède déjà ces points d’ancrage, il n’est donc pas nécessaire de les monter.

• Appuyez indistinctement sur un des deux boutons poussoir placés sur le côté droit ou gauche (fig. 07) et tout en continuant d’appuyer tirez vers vous la barre des connecteurs (fig. 08).

• Placez le PROTECTOR FIX sur la banquette arrière de la voiture (fig. 09) face aux crochets ISOFIX.

• Poussez des deux mains le siège de sécuritévers les points d’ancrage jusqu’au « clic » sonore indiquant que les deux côtés ont bien été fixés (fig. 10).20

• Vérifiez que le système a été correctement installé, un voyant vert doit apparaître dans la partie supérieure du dispositif de déblocage des connecteurs (fig. 11). Dans le cas où l’on verrait apparaître un voyant rouge de non « fixation », sur un des deux connecteurs, recommencez l’opération.

• Finalement, ajustez l’espace entre le PROTECTOR FIX et le dossier du véhicule en appuyant sur un des deux boutons situés sur les côtés de la base, et en poussant fermement cette dernière contre le dossier (fig. 12). Installez l’enfant dans le PROTECTOR FIX (voir schémas 13 - 17)

• Faites passer la partie diagonale de la ceinture par le guide sangle qui se trouve au niveau de l’appui-tête, pour cela placez l’appui tête dans sa position la plus haute (fig. 14 - 15). Remettez ensuite l’appui-tête dans la position la plus adapté à l’enfant.

• Bouclez la ceinture de sécurité en la faisant passer par le PROTECTOR FIX de façon à ce que la partie abdominale soit la plus basse possible et que la partie diagonale soutienne le thorax de l’enfant (fig. 16).

• Bouclez la ceinture en vérifiant que la partie abdominale passe bien sous les deux appui-bras (voir partie en rouge) et celle diagonale au-dessus de la boucle de fermeture (fig. 17). Ajustez la hauteur de l’appui-tête de manière à ce que la ceinture de l’automobile passe au niveau de la poitrine de l’enfant et non pas par le cou. Ajustement de la hauteur du PROTECTOR FIX (voir schémas 18 - 19)

• Le PROTECTOR FIX, s’ajuste en hauteur pour s’adapter à la croissance de l’enfant (fig. 18). Une fois installé dans la voiture avec l’enfant dedans, ajustez la hauteur de l’appui tête du PROTECTOR FIX, la ceinture ne doit jamais passer au niveau du cou de l’enfant.

• Appuyez sur le bouton-poussoir supérieur et tirez pour régler la hauteur de l’appui-tête (fig. 19). Ajustement de la base du PROTECTOR FIX (voir schémas 20 - 21)

• La base du PROTECTOR FIX s’ajuste en fonction de la croissance de l’enfant.

• Une fois l’enfant assis, ajustez la base en fonction de la longueur de ses jambes.

• Tournez le bouton de sélection de position vers la gauche (fig. 20) et faites tourner le bouton pour modifier la longueur de la base de façon à ce qu’elle s’adapte à la taille des jambes de l’enfant (fig. 21). Ajustement de l’inclinaison du PROTECTOR FIX (voir schémas 22 - 23)

• L’inclinaison du dossier du PROTECTOR FIX s’ajuste en fonction des besoins du moment. Dans le cas où l’enfant s’endort ou désire être dans une position plus « relax », inclinez le dossier du PROTECTOR FIX.21

• Tournez le bouton de sélection de position vers la droite (fig. 22) et tournez le bouton pour mettre le dossier dans la position d’inclinaison désirée (fig. 23). Pour enlever le PROTECTOR FIX de la voiture (voir schéma 24)

• Détacher la ceinture de sécurité du véhicule puis libérez -la, tout en enlevant les sangles.

• Sortir l’enfant du PROTECTOR FIX.

• Débloquez les connecteurs de chaque côté ( vous verrez apparaître le signal rouge) (fig. 24).

• Retirez le siège auto de la banquette. Démontage du PROTECTOR FIX (voir schémas 25 - 26)

• Pour démonter le PROTECTOR FIX, appuyez sur le bouton-poussoir situé sur la partie basse à l’arrière du dossier (fig. 25) et tirez vers le haut (fig. 26). Mécanisme de pliage connecteurs PROTECTOR FIX (voir schémas

• Pendant que vous appuyez sur la partie rugueuse du bouton rouge, levez ce dernier légèrement pour libérer le système d’ancrage et tout en continuant d’exercer une pression (fig. 27), tournez un des deux connecteurs vers la partie inférieure.

• Lâchez le bouton et continuez à tourner (fig. 28). Lorsque les connecteurs atteignent la position de pliage maximale (180°), le mécanisme se bloquera de nouveau en un « clic ».

• Pour déplier de nouveau les connecteurs, refaites la même chose jusqu’à l’autre « clic » vous indiquant que la position est bien fixée. Démontage et montage de la housse (voir schémas 29 - 30)

• Démontez le dossier de l’assise.

• Pour la housse du dossier, ouvrez les fermetures éclair, libérez les sangles de fixation et les brides en plastique (fig. 29).

• Pour la housse de l’assise, libérez les sangles de fixation qui se trouvent sous l’assise (fig. 30).

• Pour le montage de la housse, faites l’inverse.22 deutsch
