MODE D'EMPLOI Multiprotextor Fix CASUALPLAY

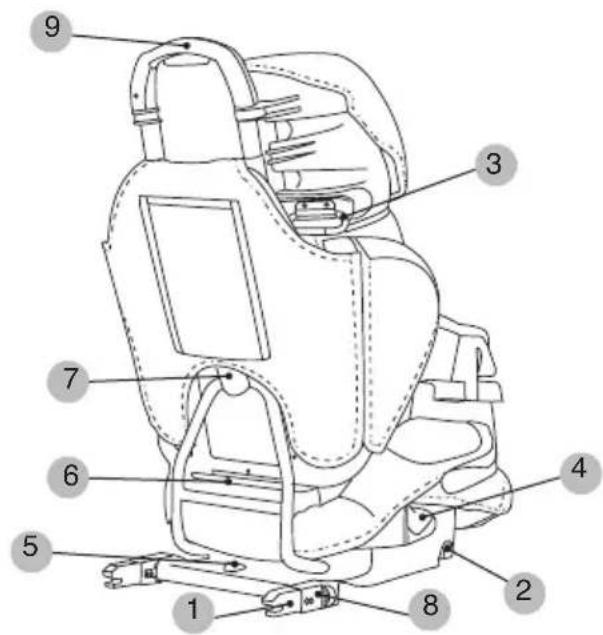

2. Bouton de réglage longueur des

5. Bouton-poussoir de pliage des

6. Bouton-poussoir déverrouillage du siège /

8. Bouton-poussoir déblocage des

9. Bouton-poussoir réglage de l’appui-tête

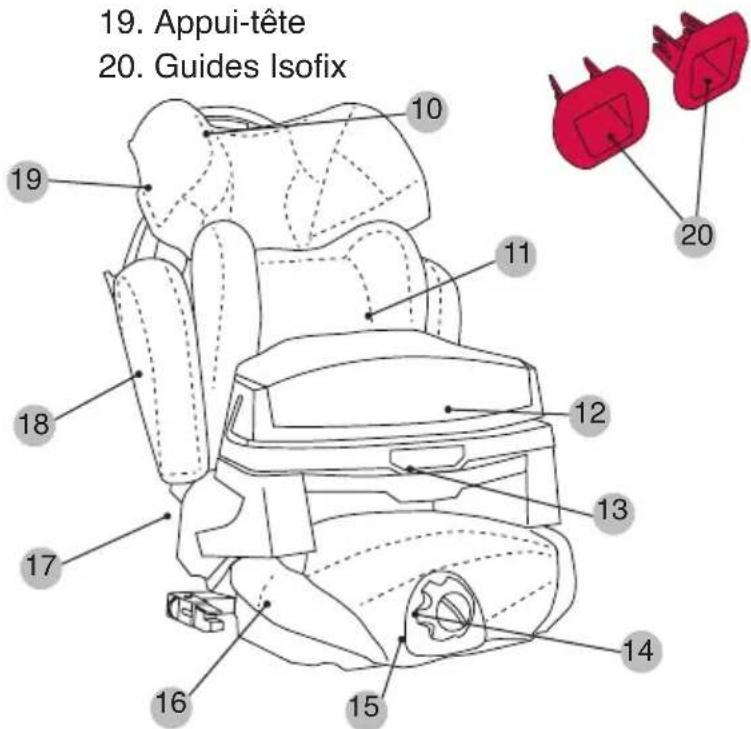

10. Poignée de l’appui-tête

11. Adaptateur câle-tête

12. Bouclier ventral de sécurité

13. Bouton-poussoir réglage du bouclier

14. Sélecteur de fonctions

15. Molette de réglage bi-fonctionnelle

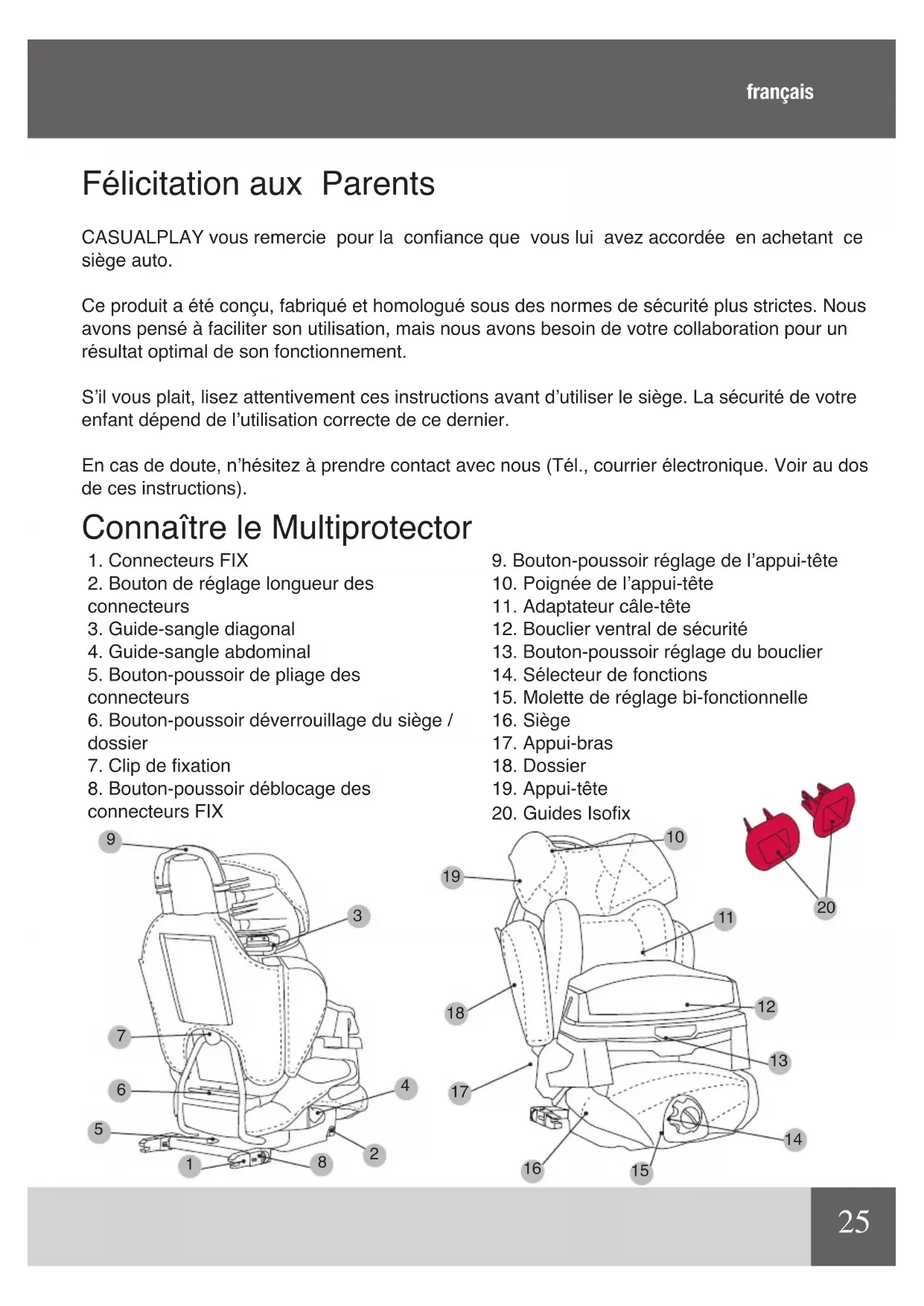

Félicitation aux Parents CASUALPLAY vous remercie pour la conance que vous lui avez accordée en achetant ce siège auto. Ce produit a été conçu, fabriqué et homologué sous des normes de sécurité plus strictes. Nous avons pensé à faciliter son utilisation, mais nous avons besoin de votre collaboration pour un résultat optimal de son fonctionnement. S’il vous plait, lisez attentivement ces instructions avant d’utiliser le siège. La sécurité de votre enfant dépend de l’utilisation correcte de ce dernier. En cas de doute, n’hésitez à prendre contact avec nous (Tél., courrier électronique. Voir au dos de ces instructions). Connaître le Multiprotector français26 IMPORTANT Utilisation appropriée uniquement dans les véhicules équipés d’une ceinture à trois points avec rétracteur, approuvée par la UN/ECE-16 ou standard équivalent. AVIS

1. Ce système de retenue pour enfants appartient à la catégorie «SEMI-

UNIVERSAL» et est recommandé pour les véhicules et les positions de siège indiquées dans la listede véhicules se trouvant à l’intérieur de cet emballage.

2. D’autres véhicules et positions de siège peuvent aussi convenir pour ce type

desystème de retenue.

3. En cas de doute, n’hésitez pas à vous mettre en rapport avec le fabricant ou

le revendeur. LE MANUEL D’INSTRUCTIONS DEVRA ÊTRE CONSERVÉ AVEC LE MULTIPROTECTOR FIX DURANT TOUTE SA PÉRIODE D’UTILISATION. LISEZ ATTENTIVEMENT CES INSTRUCTIONS AVANT D’UTILISER L’ARTICLE ET CONSERVEZ-LES POUR TOUTE FUTURE CONSULTATION. LA SÉCURITÉ DE L’ENFANT PEUT ÊTRE REMISE EN CAUSE SI ON NE SUIT PAS CES INSTRUCTIONS. AVERTISSEMENT ET NOTES DE SéCURITé

• LE MULTIPROTECTOR FIX est un système de retenue pour enfants appartenant au Groupe 1 (de 9 à 18 kg), groupe 2 (de 15 à 25 kg) et groupe 3 (de 22 à 36 kg).

• Le siège auto peut être xé dans l’automobile avec la ceinture de sécurité à trois points avec rétracteur de l’automobile, approuvée selon les normes UN/ECE-16 ou normes équivalentes et si elle dispose de points d’ancrage isox grâce aux connecteurs x.

• Le système de retenue original ne doit pas être modié.

• Après un accident le système de retenue devra être contrôlé ou changé.

• Protégez toutes les parties du système de retenue du dommage que pourrait lui causer le siège rabattable ou la porte du véhicule.

• Protégez des rayons du soleil toutes les parties métalliques qui sont en contact avec l’enfant.

• La ceinture ne doit jamais rester entortillée.27

• Utilisez toujours le système de retenue, même pour de courts trajets, et ne laissez jamais l’enfant sans surveillance à l’intérieur du véhicule.

• Retirez le système de retenue du véhicule lorsque vous ne l’utilisez pas et laissez-le hors de portée des enfants.

• On recommande de bien xer ou attacher les bagages ou les objets pouvant causer des blessures en cas de collision.

• Nous garantissons la sécurité du produit lorsqu’il est utilisé par le premier acheteur.

• Nous déconseillons d’utiliser des produits de seconde main pour tout ce qui concerne la sécurité.

• Il est important que les autres passagers du véhicule soient eux aussi attachés avec la ceinture de sécurité, car en cas d’accident ils peuvent être projetés et venir blesser l’enfant.

• Si le système de retenue est dans la voiture et ne va pas être utilisé, emmenez-le toujours avec la ceinture bouclée, ou avec les connecteurs x.

• Vérier les différentes parties du produit régulièrement.

• Le système de retenue ne doit pas être utilisé sans sa housse.

• Vous devez uniquement utiliser la housse fournie par le fabricant du siège auto, car elle fait partie intégrante du siège.

• C’est vous qui êtes responsable de la sécurité de l’enfant. IMPORTANT : CONSULTEZ LE MANUEL D’INSTRUCTIONS DE VOTRE VÉHICULE POUR LOCALISER L’EMPLACEMENT DES POINTS D’ANCRAGE DU SYSTÈME ISOFIX. EN CAS DE DOUTE, CONSULTEZ VOTRE CONCESSIONNAIRE.

AVERTISSEMENT : N’utilisez pas le système de retenue avec une ceinture de

sécurité à deux points d’ancrage ou une ceinture abdominale. Montage du MULTIPROTECTOR FIX

• LE MULTIPROTECTOR FIX est livré démonté pour faciliter son transport (g.1).

• Installez le dossier de façon à ce que la pince reste entre la structure métallique de la base du MULTIPROTECTOR FIX (g.2-3), jamais par derrière (g.4). Un « clic » conrmera que la xation s’est réalisée avec succès.28

AVERTISSEMENT : N’utilisez jamais le MULTIPROTECTOR FIX sans son

dossier, car il a été homologué pour l’ensemble. L’utilisation sans le dossier remettrait en cause la sécurité de l’enfant. Mécanisme de pliage connecteurs MULTIPROTECTOR FIX NOTE : Les connecteurs FIX du système de retenue pour enfants MULTIPROTECTOR FIX peuvent se plier.

• Poussez le bouton rouge et levez légèrement ce dernier pour libérer le mécanisme d’ancrage. Tout en continuant de pousser (g.5), faites tourner un des deux connecteurs vers la partie inférieure.

• Lâchez le bouton et continuez à tourner (g.6). Lorsque les connecteurs atteindront la position de pliage maximale (180°), le mécanisme restera à nouveau bloqué grâce à un « clic ».

• Pour recommencer à déplier les connecteurs, agissez de la même façon jusqu’à ce qu’un autre « clic » nous indique que la position est xée. NOTE : Le MULTIPROTECTOR FIX peut être installé sur le siège du passager avant ou sur les sièges arrière du véhicule, avec la ceinture à trois points du véhicule et l’option des connecteurs FIX. Installation du MULTIPROTECTOR FIX lorsque le véhicule dispose de points d’ancrage FIX

• Retirez l’appui-tête du siège où vous devez installer le système de retenue pour enfants (g.7).

• Placez les deux crochets ISOFIX face aux ouvertures situées entre le dossier et l'assise du siège de l'automobile (fig. 08). NOTE: Si votre véhicule possède déjà ces points d’ancrage, il n’est donc pas nécessaire de les monter.

• Ensuite, appuyez indistinctement sur le bouton poussoir droit ou gauche (g.9) et tout en continuant de pousser, tirez la barre des connecteurs vers l’extérieur (g.10).

• Situez les points d’ancrage ISOFIX et positionnez le MULTIPROTECTOR FIX face à ces derniers (g.11-12).Poussez le siège auto des deux mains vers les points d’ancrage jusqu’à ce qu’un « clic » nous indique que la xation s’est bien effectuée des deux côtés (g.13).

• Vériez que l’installation du système est correcte, en contrôlant qu’une ligne de couleur verte apparaît bien dans la partie supérieure des dispositifs de libération des connecteurs (g.14). Au cas où apparaitrait dans un des connecteurs le signal rouge indiquant la « non xation », recommencez l’opération.29

• Pour nir, ajustez l’espace entre le MULTIPROTECTOR FIX et le dossier du véhicule en appuyant sur un des deux boutons latéraux de la base, et en poussant cette dernière fermement contre le dossier (g.15).

• Le MULTIPROTECTOR FIX est ajustable en hauteur pour s’adapter à la croissance de l’enfant (g.16). Une fois installé dans la voiture avec l’enfant, ajustez la hauteur du MULTIPROTECTOR FIX. La ceinture ne doit jamais passer par le cou.

• Appuyez sur le bouton poussoir supérieur et tirez pour régler la hauteur de l’appui-tête (g.17). AVIS : Pour le Groupe 1, placez l’appui-tête du dossier dans sa position la plus basse. Ajustement de la base du MULTIPROTECTOR FIX

• La base s’ajuste à la croissance de l’enfant.

• Une fois l’enfant assis, ajustez en fonction de la longueur de ses jambes.

• Tournez le sélectionneur de position situé sur la molette frontale vers la gauche (g.18) et faites tourner la molette pour modier la longueur de la base de façon à ce que cette dernière s’adapte aux jambes de l’enfant (g.19). Ajustement de l’inclinaison du MULTIPROTECTOR FIX

• L’inclinaison du dossier est réglable. Si l’enfant s’endort ou veut se mettre dans une position plus détendue, inclinez le dossier.

• Tournez le sélectionneur frontal de position vers la droite (g.20) et utilisez la molette pour régler l’inclinaison du dossier selon la position souhaitée (g.21). GROUPE 1 (de 9 à 18 kg) AVIS:Pour utiliser le MULTIPROTECTOR FIX en tant que groupe 1 (de 9 à 18 kg) il doit être utilisé conjointement au BOUCLIER DE PROTECTION. AVIS : l’adaptateur câle-tête ne doit s’utiliser que pour le groupe1, pour tous les enfants dont la tête n’atteint pas l’appui-tête du MULTIPROTECTOR FIX. Lorsqu’il est nécessaire de retirer cet adaptateur câle-tête, consultez le paragraphe « démontage de l’adaptateur câle-tête » (g.22). Installation du bouclier de protection AVIS : Ne laissez pas le bouclier de protection trop serré ou trop détendu contre le corps de l’enfant.30

• Installez le MULTIPROTECTOR FIX

• Le MULTIPROTECTOR FIX est livré avec un adaptateur câle-tête. Il doit être uniquement utilisé pour les enfants appartenant au Groupe 1, dont la tête n’atteint pas l’appui-tête du système de retenue.

• Asseyez l’enfant sur le système de retenue pour enfants et installez le bouclier de protection (g.23).

• Le bouclier de protection est parfaitement conçu pour s’encastrer dans l’espace qu’il y a entre la base du siège et de l’appui-bras.

• Ajustez le bouclier de protection à l’enfant à l’aide du bouton qui se trouve sur la partie centrale du bouclier (g.24).

• Le bouclier de protection dispose de 3 positions qui s’adaptent en fonction de la taille de l’enfant (g.25).

• Introduisez la partie abdominale de la ceinture de sécurité dans le guide- sangle (indiqué en rouge) du bouclier de protection (g.26). Attachez la boucle et tendez la ceinture (g.27-28).

• Faites passer la partie diagonale de la ceinture de sécurité par le guide- sangle et tendre à nouveau (g.29-30). Comment sortir l’enfant du MULTIPROTECTOR FIX (groupe 1)

• Détachez la ceinture de sécurité du véhicule, et enlevez le bouclier de protection.

• Sortez l’enfant du système de retenue.

• Recommencez à installer le bouclier de protection et bouclez la ceinture de sécurité. Démontage du MULTIPROTECTOR FIX de la voiture (groupe 1)

• Détachez la ceinture de sécurité du véhicule.

• Faites passer la ceinture par les guides-sangles du bouclier de protection et retirez-la.

• Si vous avez utilisé les connecteurs x pour xer le système de retenue pour enfants au siège de votre véhicule, déconnectez-les en tirant sur les boutons poussoirs situés des deux côtés des dispositifs de libération. Si c’est correct, il apparaitra un indicateur de couleur rouge (g.31).

• Retirez le MULTIPROTECTOR FIX du siège du véhicule.31 GROUPE 2-3 (de 15 à 36 kg) AVIS : Retirez et gardez le bouclier de protection et l’adaptateur câle-tête. Démontage de l’adaptateur câle-tête

• Libérez les deux lanières élastiques des guides-sangles de l’appui-tête.

• Retirez l’adaptateur câle-tête situé entre le dossier du MULTIPROTECTOR FIX et la housse. Installation du MULTIPROTECTOR FIX dans la voiture

• Faites passer la partie diagonale de la ceinture par le guide-sangle qui se trouve sur l’appui-tête, pour cela placez-le dans sa position la plus élevée (g.32). Remettez l’appui-tête dans la position adéquate à la hauteur de l’enfant.

• Bouclez la ceinture de sécurité en la faisant passer par le MULTIPROTECTOR FIX de façon à ce que la partie abdominale passe le plus bas possible et la diagonale maintienne le thorax de l’enfant (g.33).

• Bouclez la ceinture en vériant que la partie abdominale passe bien en dessous des deux appuis-bras (zone indiquée en rouge) et la diagonale par-dessus l’appui-bras situé du côté de la boucle (g.34). Ajustez la hauteur de l’appui-tête de façon à ce que la ceinture de l’automobile passe à hauteur de la poitrine de l’enfant et non pas au niveau de son cou. Comment sortir l’enfant du MULTIPROTECTOR FIX (groupe 2-3)

• Détachez la ceinture de sécurité du véhicule.

• Sortez l’enfant du système de retenue .

• Bouclez la ceinture de sécurité. Démontage du MULTIPROTECTOR FIX de la voiture (groupe 2-3)

• Détachez la ceinture de sécurité du véhicule et faites la passer par les guides-sangles.

• Si vous avez utilisé les connecteurs FIX, déconnectez-les en tirant sur les boutons poussoirs situés des deux côtés des dispositifs de libération. Si c’est correct, il apparaitra un indicateur de couleur rouge (g.31).

• Retirez le système de retenue du siège du véhicule.32 Démontage de la housse

• Démontez le dossier de la base.

• Pour la housse du dossier, ouvrez les fermetures éclair, libérez les sangles de retenue et les lanières en plastique.

• Pour la housse de la base, libérez les sangles de retenue qui se trouvent sous la base.

• Pour la housse du bouclier de protection, sortez le tissu des fentes et retirez-le.

• Pour la housse de l’appui-tête, vous devez libérer les 3 attaches et les 2 bandes élastiques qui se trouvent sur la partie postérieure de l’appui-tête. Pour nir, tirez la housse textile vers le bas.

• Pour le montage des différentes housses, procédez dans le sens inverse. Entretien

• Nettoyez les parties en plastique avec de l’eau tiède et du savon.

• Suivez les instructions de lavage indiquées sur les étiquettes cousues sur chaque housse en tissu.33
