ELS 2801 Profi - Souffleur Grizzly - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Souffleur électrique Grizzly ELS 2801 Profi, puissance de 2800 W, débit d'air de 300 km/h.
Utilisation	Idéal pour le nettoyage des jardins, allées et terrasses, ainsi que pour l'élimination des feuilles mortes.
Maintenance et Réparation	Vérifier régulièrement le filtre à air et le nettoyer. Lubrifier les pièces mobiles selon les recommandations du fabricant.
Sécurité	Utiliser des lunettes de protection et des gants. Ne pas diriger le souffle vers des personnes ou des animaux.
Informations Générales	Poids léger pour une manipulation facile, câble d'alimentation de 10 mètres pour une grande liberté de mouvement.

FOIRE AUX QUESTIONS - ELS 2801 Profi Grizzly

Comment démarrer le Grizzly ELS 2801 Profi ?

Assurez-vous que le réservoir est rempli de carburant et que le fil d'allumage est correctement connecté. Tirez la corde de démarrage jusqu'à ce que le moteur démarre.

Quel type de carburant dois-je utiliser pour le Grizzly ELS 2801 Profi ?

Utilisez un mélange de carburant à deux temps avec un rapport de 50:1, généralement 1 partie d'huile pour 50 parties de carburant sans plomb.

Comment nettoyer le filtre à air du souffleur ?

Retirez le couvercle du filtre à air, sortez le filtre et nettoyez-le avec de l'eau savonneuse. Rincez et laissez sécher avant de le remettre en place.

Que faire si le souffleur ne démarre pas ?

Vérifiez le niveau de carburant, l'état de la bougie d'allumage et assurez-vous que le starter est en position correcte. Si le problème persiste, consultez le manuel d'utilisation.

Comment régler la vitesse du souffle ?

Utilisez la manette des gaz pour ajuster la vitesse du souffle. Tournez la manette vers l'avant pour augmenter la vitesse et vers l'arrière pour la diminuer.

Quelle est la capacité du réservoir de carburant du Grizzly ELS 2801 Profi ?

La capacité du réservoir de carburant est de 0,5 litre.

Comment entretenir le Grizzly ELS 2801 Profi ?

Effectuez un entretien régulier en nettoyant le filtre à air, en vérifiant la bougie d'allumage, en changeant l'huile et en inspectant les tuyaux pour des obstructions.

Le souffleur est-il adapté pour un usage professionnel ?

Oui, le Grizzly ELS 2801 Profi est conçu pour un usage professionnel et peut gérer des tâches intensives de soufflage de feuilles et de débris.

Quelle est la garantie offerte avec le Grizzly ELS 2801 Profi ?

Le produit est généralement couvert par une garantie de 2 ans, mais vérifiez les conditions spécifiques dans le manuel d'utilisation.

Où puis-je trouver des pièces de rechange pour le Grizzly ELS 2801 Profi ?

Les pièces de rechange peuvent être commandées auprès de revendeurs agréés Grizzly ou via le site officiel du fabricant.

MODE D'EMPLOI ELS 2801 Profi Grizzly

Traduction de la notice d'utilisation originale

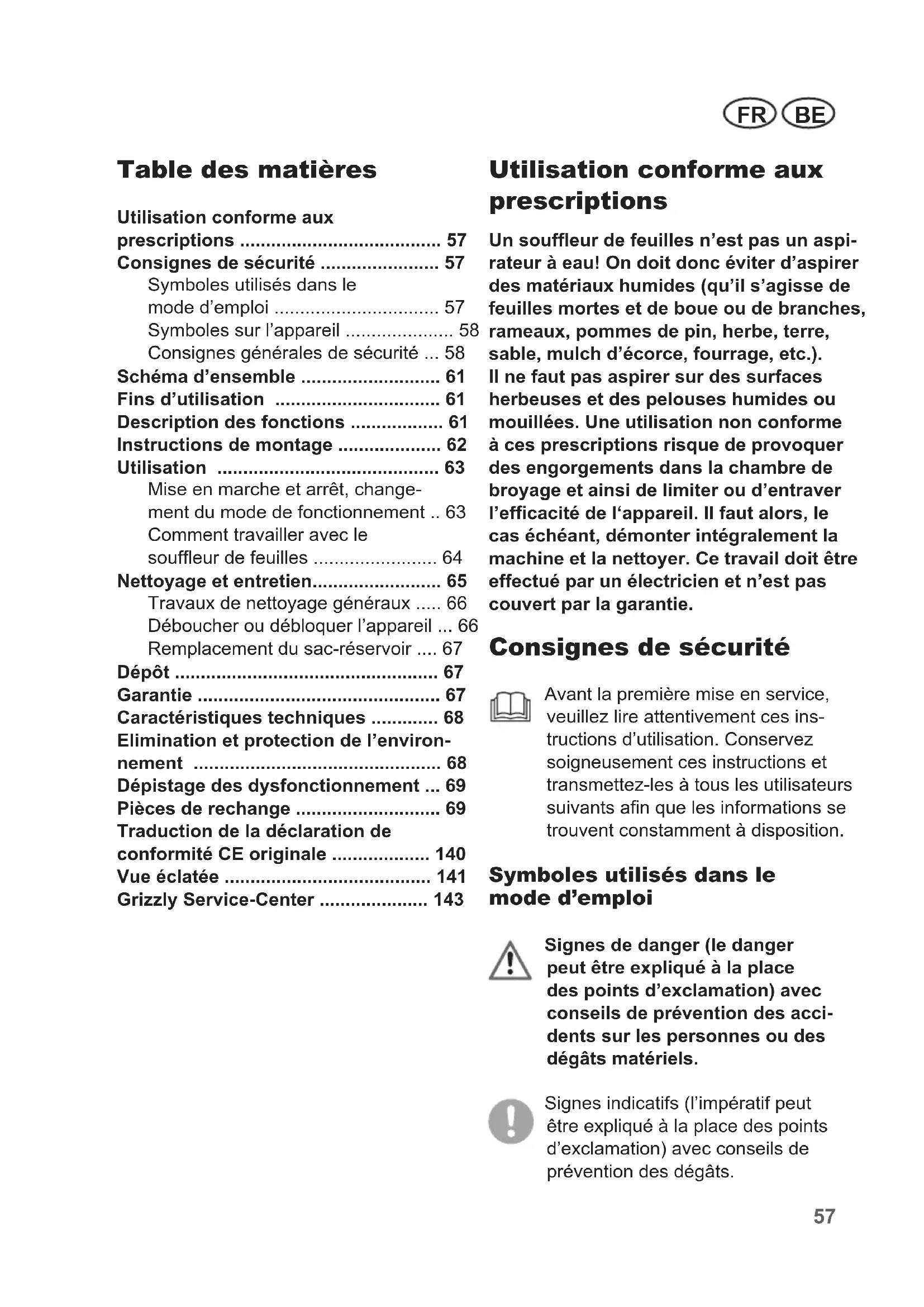

Traduction de la notice d'utilisation originale 57

FR Priere de dire attentivement le mode d'emploi avant la premiere mise en service afin d'eviter un maniement incorrect. Conservez soigneusement ces instructions et transmettez-les a tous les utilisateurs suivants afin que les informations se trouvent constamment a disposition.

Consignes de sécurité 57
Symboles utilisés dans le mode d'emploi 57
Symboles sur l'appareil 5

Consignes generales de sécurité ... 58

Schéma d'ensemble 61

Fins d'utilisation 61

Description des fonctions 61

Instructions de montage 62

Utilisation 63
Mise en marche et arrêt, changement du mode de fonctionnement.. 63
Comment travailler avec le souffleur de feuilles 64

Nettoyage et entretien 65
Travaux de nettoyage généraux 66
Déboucher ou débloquer l'appareil ... 66
Remplacement du sac-reservoir ... 67

Dépôt 67

Garantie 67

Caracteristiques techniques 68
Elimination et protection de l'environnement 68

Dépistage des dysfonctionnement ... 69

Pièces de rechange 69

Traduction de la déclaration de conformité CE originale 140

Vue éclatée 141

Un souffleur de feuilles n'est pas un aspirateur à eau! On doit donc éviter d'aspirer des matériaux humides (qu'il s'agisse de feuilles mortes et de boue ou de branches, rameaux, pommes de pin, herbe, terre, sable, mulch d'écorce, fouridge, etc.). Il ne faut pas aspirer sur des surfaces herbeuses et des pelouses humides ou mouillées. Une utilisation non conforme à ces prescriptions risque de provoquer des engorgements dans la chamble de broyage et ainsi de limiter ou d'entraver l'efficacité de l'appareil. Il faut alors, le cas échéant, démonter intégralement la machine et la nettoyer. Ce travail doit être effectué par un electricien et n'est pas couvert par la garantie.

Consignes de sécurité

Avant la première mise en service, veuillez tire attentivement ces instructions d'utilisation. Conservez soigneusement ces instructions et transmettez-les à tous les utilisateurs suivants afin que les informations se trouvent constamment à disposition.

Symboles utilisés dans le mode d'emploi

Signes de danger (le danger peut être expliqué à la place des points d'exclamation) avec conseils de prévention des accidents sur les personnes ou des dégats matériels.

Signes indicatifs (l'impératif peut être expliqué à la place des points d'exclamation) avec conseils de prévention des dégats.

Signes de conseils avec des informations pour une meilleure manipulation de l'appareil.

Symboles sur l'appareil

Attention, danger!
de d'emploi attentivement avant d'utiliser l'appareil.

Retirez la fiche de réseau avant tous travaux d'entretien ou de réparation.

N'exposez pas l'appareil à l'humidité.
Ne travailliez pas par temps de pluie.

Observe une distance de sécurité d'au moins 5 m par rapport à des tiers.

Porter une protection visuelle et acoustique.

Risques de blessure venant des éléments projetés par l'appareil! Tenez toute personne aux alentours en dehors de la zone de danger.

Attention tes rotative

Tenir les mains à distance

Niveau de performance sonore garanti

Classe de protection II

Les apparèils électriques n'ont pas leur place dans les ordures menagères

Puisssance de soufflage

Ruisance d'aspiration

Consignes générales de sécurité

Attention! En cas d'utilisation d'outils électriques, afin de se protégier contre les chocs électriques, les risques de blessure et d'incendie, les mesures de sécurité fondamentales suivantes doivent être observées:

• Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacities physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intérmédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.
• Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.
• L'appareil ne doit pas etre utilise par des enfants. Les lois et reglements locaux peuvent fixer un age minimum pour les utilisateurs. Il n'est pas permis non plus aux personnes qui ne connaissent pas integralement les consignes d'utilisation de travailler avec I'appareil.
  L'utilisateur est, vis-à-vis des autres personnes ou de leurs biens, responsable des risques et des accidents pouvant se produit.

Pour travailler avec l'appareil:

Familiariséz-vous avec toutes les pieces de l'appareil et avec son mode d'emploi correct avant de commencer à travailler. Assurez-vous de pouvoir interrompre immé

diatement son fonctionnement en cas d'urgence. Une utilisation non conforme aux instructions peut provoquer de graves blessures.

Prudence : vous évitezez ainsi accidents et blessures :

Les équipements de protection personnels protègent votre santé et celle d'autrui. Ils garantissant un fonctionnement sans problèmes de l'appareil.

• Portez une tenue de travail adaptée et des chaussures solides munies d'une semelle antidérapante, un pantalon long robuste, des gants, des lunettes de protection et un casque antibruit. N'utilisez pas l'appareil si vous étés pieds nus ou s vous portez des sandales ouvertes. Portez un dispositif anti-poussières.

• Ne portez pas de vêtements ni de bijoux susceptibles d'être aspirés à l'entrée d'air. Si vous avez les cheveux longs, couvrez-les avec une coiffe de protection.

• Contrôlez régulièrement le bon fonctionnement et l'intégrité de l'appareil pour éviter la mise en danger de l'utilisateur.

• Ne laïsez personne toucher à l'appareil ou au cable de rallonge. Ne laïsez pas l'appareil à proximé des personnes, en particulier des enfants, et des animaux domestiques.

• Faîtes attention aux fenêtres ouvertes, aux enfants, aux animaux domestiques etc. et interrompez le travail si des enfants et des animaux domestiques se tiennent à proximé. Tout élément souffle peut être projeté dans leur direction. Maintenez une distance de sécurité de 5m autour de vous.

• Ne mettez pas l'appareil en marche lorsque vous le tenez à l'envers ou qu'il ne se trouve pas en position de fonction

nement.

• Pendant la marche, n'orientez pas l'appareil vers des personnes, en particulier la veine d'air en direction de leurs yeux ou de leurs oreilles.
• Familiarisez-vous avec votre cadre et soyez attentif aux évventuels dangers que vous série susceptibles de ne pas percevoir.
  Veillez à assurer votre position de travail, en particulier sur terrain en pente. Tenez toujours l'appareil fermement avec les deux mains et portez la sangle régée à vos mesures.
• Examinez attentivement la surface à nettoyer et eliminez tous les fils, pierres, boîtes en aluminium et autres corps i étrangers.
  Tenez vos doigs et vos pieds loin de l'ouverture du tuyau de soufflage et de la roue de guidage. Danger de blessure.
• Ne travailliez pas avec l'appareil si vous给您 sentez fatigué ou inattentif, ou après absorption d'alcool ou de medications. Prévoyez de faire à temps une pause de travail. Travailliez avec mesure. Déplacez-vous lentement, sans courir.
• N'utilisez pas l'appareil par pluie, mauvais temps ou dans un environnement humide. Ne travailliez qu'à la lumière du jour ou avec un bon éclairage électrique.
• Ne travailliez pas avec un apparéil endommagé, incomplet ou dont le montage a été modifié sans l'assentiment du fabricant. Vérifiez l'état de sécurité de l' apparéil avant utilisation, en particulier la conduite de branchement sur le secteur et l'interrupteur.
  N'utilisez l'appareil que s'il est complètement monté.
• N'utilisez l'appareil dans le mode aspirateur que si le sac-reservoir est installé.
• N'aspirez pas de matérieliaux enflammés,

FR BE

incandescents ou fumants (par ex. cigarettes, braise, etc.), ainsi que des vapeurs, des matieres explosives, toxiques ou facilement inflammables.

• N'aspirez pas de matieres humides ou mouillées ni de liquides.
  Utilisez exclusivement des pieces de rechange et des accessoires livres et recommends par notre centre de services.
• Retirez la fiche de la prise lorsque vous n'utilise pas l'appareil, le transportez ou le laissez sans surveillance; lorsque vous contrôlez l'appareil, le nettoyez ou débloquez des fonctions; lorsque vous entreprises des travaux de nettoyage ou d'entretien ou changez des accessoires; lorsque le cable electrolytique ou le cable de rallonge est endommagé; après un contact avec des corps étrangers ou lorsque se produit une vibration anormale.
• N'utilisez pas l'appareil dans des pieces fermées ou mal aérées.
• N'utilisez pas l'appareil à proximité de liquides inflammables ou de gaz. Si ces consignes ne sont pas observées, il y a danger d'incendie ou d'explosion.
• Conservez l'appareil dans un endroit sec et hors de la portée des enfants.
• Contrôlez régulierement le sac de ramassage pour détecter usures ou dommages.

Prudence! Vous évitez ainsi d'endommager l'appareil et les événuelles conséquences pouvant affecter les personnes :

• Ne surchargez pas votre apparéil. Restez dans le domaine de performance mentionné. N'utilisez pas de machines peu performantes pour des travaux exigeants. N'utilisez pas votre apparéil à des fins auxquelles il n'est pas destiné.
• Prenez soit de votre apparéil. Nettoyez régulièrement les fentes de ventilation et

conformez-vous aux instructions d'entretien.

N'essayez pas de réparer l'appareil vous-même, excepté si vous possédez une formation ajustée. Tous les travaux qui ne sont pas mentionnés dans cette notices ne peuvent être exécutés que par notre centre de services.

Sécurité électrique :

Prudence : vous évitezez ainsi les blessures et les accidents dus au chocolélectrique :

Assurez-vous que la tension corresponde aux données indiquées sur la plaquette signalétique.
- Ne branchez si possible l'appareil que sur une prise protégée par un système de protection différentielle (interrupteur FI) avec un courant défaut assigné n'excedant pas 30 mA.
- Vérifiez avant chaque utilisation que la machine, la conduite de branchement sur le secteur ainsi que la fiche ne soient pas défectueuses. Evitez tous contacts corporels avec des éléments mis à la terre (p. e. clôtures ou poteaux en métal).
La prise mobile du cable de rallonge doit etre protegee contre les giclements d'eau, elle doit etre en caoutchouc ou etre recouverte de caoutchouc. Utilisez uniquement des rallonges homologuees pour un usage en plein air et caractereises comme telles. La section du toron de la rallonge doit etre egale ou superieure a 2,5 mrDeroulez always completement un tambour a cable avant usage.Assurez-vous que le cable ne soit pas endommagé.
Tenez le cable éloigné de la zone de travail et conduisez-le impérativement derrière la personne utilisant l'appareil.
- Pour le branchement de la rallonge, utilisez le serre-cable prevu a cet effet. - Ne portez pas l'appareil par le cable. Ne

tirez pas sur le cable pour oter la fiche de 17 Chassis porte sac

la prise. Protégez le cable de la chaleur, del8 Sac réservoir

l'huile ou d'arêtes aiguës.

• Les câbles, prises mobiles et fiches endommagées ou les conduites d'alimentation non conformes aux prescriptions ne doivent pas être utilisés. En cas d'endommagement du cable d'alimentation, retirez immédiatement la fiche de la prise. Ne touchez enaucun cas le cable de reseau tant que la fiche de contact n'est pas retiree.
• Si le cable d'alimentation est endommagé, il doit être replacé par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.
• N'utilisez pas l'appareil lorsque l'interrupeur de marche / arrêt ne fonctionne pas. Les interrupteurs endommages doivent être remplacés par notre centre de services.

Scheme d'ensemble

Vous trouvrez les illustrations de I'appareil sur la page 2.

1 Sangle de soutien
Tuyau de soufflage/aspiration en deux parties
petite vis de fixation
grande vis de fixation
Moteur du souffleur de feuilles
Poignée supplémentaire
serrage rapide pour le réglage de la poignée
Pied de fixation pour la sangle
Interrupteur
Regulateur de flux
Poignée du boîtier
Fentes de ventilation
clé mâle six pans
Cable d'alimentation
portecable
Sélecteur de mode

19 sangle de fixation pour le sac réservoir
20 Roude guidage
21 Bouche de soufflage
22 Suceur pour surfaces planes avec roues de guidage
23 Bouche d'aspiration
24 roue à ailettes
25 couvercle de la roue à ailettes
26 amortisseur de vibrations pour la poignee supplémentaire

Fins d'utilisation

L'appareil est uniquement destiné à souffler et aspirer les feuilles mortes dans les jardins particuliers. Toute autre utilisation qui n'est pas expressément permise dans cette notice peut conduire à endommager l'appareil et représentier un grave danger pour l'utilisateur. L'appareil ne doit pas être utilisé dans des endroits où il y a des poussières nocives à la santé ni pour aspirer des liquides.

L'appareil est conçu pour des utilisateurs adults. Les adolescents à partir de 16 ans ne peuvent l'utiliser que sous surveillance. Il est interdir d'utiliser l'appareil par temps plu-vieux ou dans un environnement humide. L'utilisateur est responsable des accidents ou dommages causés à d'autres personnes ou à leur propriété.

Le fabricant n'est pas responsable des dommages causés par un usage non conforme avec les instructions ou par une utilisation fautive.

Description des fonctions

Le souffleur de feuilles possede aussi bien une soufflerie qu'un mecanisme d'aspiration des feuilles mortes pour replir les fonctions de soufflage et d'aspiration. En mode souffleur, l'appareil peut rapidement souffler et rassembler les feuilles en

un point ou les éliminer des endroits difficilement accessibles. En mode aspirateur, les feuilles aspirées sont hachées pour obtenir une réduction du volume, soufflées à travers un canal d'éjection puis rassemblées dans un sac de ramassage Pour améliorer la sécurité pendant le travail et pour réduire les signes de fatigue aux poignets et aux coudes, les poignées sont équipées d'amortisseur de vibrations. Le sac de ramassage est équipé sur l'un de ses côtés d'un enduit interieur pour empêcher les poussières fines et l'humidité de se propagated vers l'extérieur. Cet enduit se trouve sur le côte gauche du sac et sert à protégger vos vêtements de travail du salissement.

Le suéur plat permet d'aspirer en surface les feuilles sèches ou les restes de feuilles. Pour facilititer la maniabilité du tuyau sur le sol, celui-ci est équipé en son bout inférieur de roues de guidage.

Pour la protection de l'utilisateur, l'appareil ne peut etre mis en marche qu'une fois le tuyau d'aspiration et de soufflage composé de deux parties complètement monté. Par mesure de sécurité, l'appareil possede un isolement de protection et n'a pas besoin de mise à la terre.

Le fonctionnement des pieces de service est expliqué dans les descriptions suivantes.

Instructions de montage

Avant toutes opérations, retirez la fiche de réseau de l'appareil. N'utilise que des pieces originales. Danger de blessure.

Déballage :Déballez l'appareil et vérifie qu'il soit bien complet :

5 moteur de souffleur à feuilles
2 tuyau composé de deux parties
18 sac-reservoir avec chassis portesac (17)
22 suceur pour surfaces planes
1 sangle de soutien
Matériel de montage

Avant la mise en service de l'appareil, le tuyau de soufflage/d'aspiration doit etre entierement monte et visse, de meme le sac réservoir et la sangle doivent etre fixes. Le couvercle de la roue ailettes doit etre fermé et les vis de fixationdoivent etre serrées jusqu'à entendre un déclic.

Monter le tuyau de soufflage/ d'aspiration :

Pendant le montage, veilles à ne pas cabosser le tuyau. Les contacts électriques qui se trouvent à l'intérieur pourraient alors être abimés.

1. Encastrez les deux éléments du tuyau de souffrage/d'aspiration (2a + 2b).

Ces deux parties s'encastrent l'une dans l'autre avec un déclic et ne peuvent alors plus être démontees pour des raisons de sécurité.

1. Fixez les éléments du tuyau avec les deux petites vis livrées avec l'appareil (3).

2. Enforcez le tuyau de soufflage/ d'aspiration dans la bouche de soufflage/d'aspiration du moteur (5). Un rail situé sur le moteur vous facile l'opération.

3. Fixez le tuyau et le moteur avec les grandes vis et les écrous livrés avec l'appareil (4).

Monter le suéur pour surfaces planes:

1. Pour travailler avec le suceur pour surfaces planes (22), branche-les à l'ouverture d'aspiration (23) du tuyau de manière à ce que les languettes laterales s'encastrent.

Pour enlever le suceur, tirez les languettespour les séparer et retirez le suceur du tuyau.

Monter le sac réservoir:

1. Posez le chassis porte sac (17) sur l'ouverture du moteur (5) de telle maniere que la poignée soit orientée vers le cable d'alimentation. Enforcez le chassis porte sac dans la barrette à cran jusqu'à ce que le levier d'embrayage s'encastre. N'utilise z'appareil au mode aspirateur que si le sac réservoir est monté dessus.

2. Fixez la sangle du sac réservoir (19) au tuyau de soufflage/d'aspiration.

Accrocher la sangle de soutien:

1. Accrochez la sangle de soutien (1) au pied de fixation pour la sangle (8).

Utilisation

Danger de blessure!

Lorsque vous utilisez l'appareil, portez des vêtements appropriés et des gants de travail.

Assurez-vous avant chaque utilisation que l'appareil est en bon etat de fonctionnement. Assurez-vous que le sac-reservoir et le tuyau sont correctement installés et que la sangle est bien reglee. Si un interrupteur est endommaged, il

ne faut plus travailler avec l'appareil

Veillez à ce que la tension du réseau

soit conforme à celle indiquée sur la

plaque signalétique de l'appareil.

Respectez les lois de protection contre le bruit et les prescriptions locales. Il se peut que l'utilisation de l'appareil soit limitée ou interdite certains jours (dimanches et jours de fête), à certaines heures de la journée (le midi ou la nuit) et dans certains endroits (lieux de cure, cliniques, etc.).

Lorsqu'on eteint I'appareil, la roue a ailettes continue pendant un certain temps a tourner. Les outils en rotation risquent de blesser quelqu'un.

Mise en marche et arrêt, changement du mode de fonctionnement

Avant d'allumer l'appareil, assurez-vous qu'il ne touche aucun objet. Veuillez à une bonne tenue.

L'appareil ne peut etre allumé que si le tuyau de soufflage/ d'aspiration complet est monte correctement. Le couvercle de la roue a ailettes doit etre fermé et les vis de fixation doivent etre serrées jusqu'à ce que vous entendiez un déclic.

1. Formez avec l'extrémité du cable de rallonge un passant que vous fixez au portecable (15).Le soulagement de traction ainsi produit permit d'eviter une interruption involontaire de la connexion par fiches.

il.2. Passez la sangle (1) et reglez-la au sur la longueur qui vous convient.

a3. Relâchez le serrage rapide (7) et réglez la poignée supplémentaire (6) sur la position voulue. Refer-mez le serrage.

FR BE

1. Assurez-vous que l'appareil est eteint et branchez-le a la tension du reseau.

2. Pour selectionner le mode de fonctionnement desirable, pointer le selecteur (16) sur le symbole correspondant.

Avant de changer de mode d'utilisation, l'appareil doit impératifement être étent.

Mode souffrage

Mode aspirateur

1. Pour allumer, positionnez l'interrupteur de marche (9) sur « I », l'appareil démarre.

Pour eteindre, positionnez l'interrupeur de marche (9) sur « 0 », l'appareil s'arrete.

1. Le régulateur de débit (10) permet un réglage optimal de la puissance de soufflage et d'aspiration.

2. Pendant l'utilisation, tenez l'appareil d'une main par la poignée du boîtier et de l'autre par la poignée supplémentaire. Tenez les poignées dans les limites des zones aux vibrations réduites par les amortisseurs de vibration (voir A N° 26).

Travailliez toujours avec le nombre de tours du moteur le plus bas possible puisque qu'aussi bien le bruit que la consommation d'énergie diminuent proportionnellement avec la puissance du moteur.

Comment travailler avec le souffleur de feuilles

Le souffleur de feuilles ne doit etre utilisés que dans les cas suivants:

• Comme souffleur pour l'amon-cellement de feuilles sechées ou pour les délogger d'endroits difficiles d'accès (de dessous un vehicule par exemple)

• comme aspirateur pour aspi-rer les feuilles sèches. En mode «aspirateur», l'appareil fait aussi office de broyeur. Les feuilles séchées sont hachées, leur volume est ainsi réduit et elles sont prêtes à être eventuellement utilisées pour du compost. L'intensité du broyage dépend de la taille des feuilles et des restes d'humidité qu'elle contiennent encore. Toute utilisation autre que celles décrites ci-dessus peut engendrer des dégats sur la machine etmettre l'utilisateur en danger.

Lorsque you travailliez, veillez à ne pas heurter avec l'appareil des objets durs susceptibles de l'endommager. N'aspirez pas de corps solides tels des pierres, des branches ou des rameaux, des pommes de pins ou autres, car ces objets risquent d'endommager l'appareil, en particulier le mecanisme de broyage. Ce genre de réparations n'est pas pris en charge par la garantie.

Si la roue à ailettes se bloque ou que le cable se coince quelles part, débranchez immédiatement l'appareil! Risques d'électrocution!

Mode de fonctionnement soufflage :

• Positionnez le sélecteur de mode (16) sur le symbole (voir chapitre Mise en marche et arrêt).

• Dans la fonction de soufflage, vous obtiendrez le meilleur résultat en maintenant l'appareil à 5-10 cm du sol.

• Ne dirigez pas le jet d'air dans votre direction. Veillez à ne pas provoquer le soulevvement de matières lourdes, vous évitez ainsi de blesser des tiers ou d'endommager des objets.

• Commencez à travailler à la puissance de soufflage maximum pour rassemblierrapidementla plus grande quantité de feuilles.Le passageaune puissance de soufflage plus faible permet ensuite de condenser le tas de feuilles ainsi rassemblées.
• Avant le soufflage, décollez les feuilles du sol à l'aide d'un balai ou d'un râteau.
• Les roues de guidage au bout du tuyau servent à vous facilitier le travail sur terrain plat.

Mode de fonctionnement aspirateur :

• Positionnez le sélecteur de mode sur le symbole (voir chapitre Mise en marche et arrêt). Vérifiez que le sac-reservoir (18) soit monté correctement.
  Veillez à ne pas aspirez de trop grandes quantités de feuilles à la fois. Vous évitez ainsi de boucher le tuyau de soufflage/d'aspiration et de bloquer la roue à ailettes (24).
  Pour une aspiration en surface des feuilles sèches ou des restes de feuilles, emboîtez le suéur plat joint au matériel au bout du tuyau.

Le canal d'éjection assure un transport optimal des feuilles dans le sac de ramassage. Il contribue en outre à la sécurité de l'utiliseur en prévenant un contact avec la roue de ventilation pendant la marche.

Pour ne pas user le sac réservoir inutillement, evitez de le trainer sur le sol pendant le travail.

Si en cours d'utilisation l'appareil cette brusquement de fonctionner et n'aspire plus, il faut immédiate

ment l'eteindre. Debranche la fiche du réseau et assurez-vous qu'il n'y a pas de matériaux coincés entre la roue à ailettes déchiqueteuse et le boîtier. Procedez comme indiquédans le chapitre « nettoyage et entretien ». Si ensuite l'appareil ne démarre pas, adressez-vous à notre centre de services.

Vidange du sac-réservoir :

Lorsque le sac-reservoir est plein, la capacité d'aspiration est considérablement réduite. Quand le sac est plein ou que l'appareil n'aspire plus de manière optimale, il faut vider le sac de ramassage.

Eteignez l'appareil et débranchez-le du réseau avant de vider le sac-reservoir. Risques d'électrocution!

1. Attendez que la roue à ailettes ne tourne plus.
2. Pour-retirer le sac réservoir,decrochez la sangle (voir B N° 19) et appuyez sur le levier d'embrayage du chassis porte sac (voir B N° 17).
3. Ouvrez la fermetre à glissière du sacréservoir et videz-le complètement.
4. Remontez le sac-reservoir vide (reportez-vous aux instructions de montage)

Le matériel compostable ne doit pas etre jetedans the ordures menagères.

Nettoyage et entretien

Avant tout travail sur l'appareil, débranchez la fiche du réseau.

Faites executer les travaux qui ne sont pas décrits dans cette notice par notre centre de services. Utilisez exclusivement des pieces d'origine.

Contrôlez le souffleur de feuilles avant chaque utilisation pour vous assurer qu'il n'y a pas de défectuosités évidentes ou que les pieces ne sont pas desserrées, usées ou endommagées et qu'elles sont correctement installées. Changez les pieces endommagées. Contrôlez régulièrement si le sac-reservoir n'est pas used ou endommagé. Effectuez régulièrement les travaux d'entretien et de nettoyage suivants. Vous contribuerez ainsi à garantir que l'appareil vous fasse longtemps usage, en toute sécurité.

Travaux de nettoyage généraux

Nettoyez l'appareil immédiatement après chaque utilisation pour éviter que la boue et les restes de feuilles ne durçissant et ne s'inscrustent. Vous risquez alors de ne plus pouvoir les éliminer qu'en démontant le chassis du moteur. De tels travaux de nettoyage ne sont pas couverts par la garantie.

N'utilise pas de produit détergent ou solvant. Vous risquez ainsi d'endommager l'appareil de manière irréparable. Les substances chimiques peuvent attaquer les pieces en matière plastique de l'appareil.

• Nettoyer régulierrement le boitier, le tuyau et les fentes de ventilation avec une Brosse douce ou un chiffon. Ne nettoyez jamais l'appareil sous l'eau courante.
  Lorsque vous avez fini d'utiliser l'appareil, otez le sac-reservoir, returnez-le et Brossez-le soigneusement. Vous eviterez ainsi la formation de moisissures et d'odeurs désagreables.
• Eliminez les évventuels restes déchiquetés dans la zone de sortie.

Déboucher ou débloquer l'appareil

Les feuilles et les morceaux de plantes peuvent eventuellesment boucher l'appareil.

Nettoyer la roue à ailettes:

Debranchez le cable d'alimentation!

1. Retirez la clé mâle à six pans fixée sur le cable d'alimentation (voir A N° 13)

2. Avec la clé (13), desserrez la vis du couvercle de la roue à ailettes (25) et souleverz le couvercle.

3. Eliminez prudemment les restes ou les bouchons de la roue ailettes (24).
4. Vérifiez que la roue à ailettes tourne facilement et se trouve en bon état de marche. Faîtes replacer une roue à ailettes cassée par notre Service-Center.
5. Revissez le couvercle.

Si le couvercle de la roue à ailettes n'est pas refermé et revisse correctement, alors l'appareil ne peut pas être mis en marche.

Nettoyage de la zone de sortie :

1. Retirez le sac-reservoir.
2. Nettoyez la zone extérieure de sortie de l'appareil.
   -3. Positionnez le selecteur de mode sur le symbole aspirer.
3. Enlevez les restes de saleté déposés sur les bords interieurs de la sortie avec un goupillon ou autre. Otez les matériaux plus volumineux avec un outil non tranchant.

Nettoyer le tuyau de soufflage/ d'aspiration

1. Decroche la sangle du sac réservoir.

2. Devissez les vis de fixation (voir N°4) et retirez le tuyau de soufflage/ d'aspiration.

3. Tapotecz légèrement sur le tuyau pour faire tomber les impuretés qui se trouvent à l'intérieur et nettoyez-le si nécessaire.

4. Remontez le tuyau et raccrochez la sangle du sac réservoir.

Remplacement du sac-réservoir

Un sac-réservoir défectueux doit être remplatzé. Utilisez uniquement un sac-réservoir original (voir chapitre « Pièces de rechange »), sinon vous perdrez droit à votre garantie.

Dépôt

• Conservez le souffleur de feuilles dans un endroit sec et à l'abri du gel, qui soit inaccessible aux enfants.
• Evitez l'exposition directe de l'appareil aux rayons du soleil, déposez-le à l'obscurité ou dans la pénome.
• Ne recouvre pas l'appareil de sacs de nylon à cause de l'humidité qui pourrait alors se former.
• Nettoyez soigneusement l'appareil à la fin de la saison, en prévision de l'hiver. Nettoyez le sac-reservoir en l'otant de l'appareil, le vidant et le lavant à l'eau tiède et avec un savon peu acide. Replacez le sac une fois sec.
  Assurez-vous que tous les écrous, les boulons et les vis sont bien serrés, afin que l'appareil soit dans un état de fonctionnement sur.

Garantie

Nous accordons 24 mois de garantie pour cet apparéil. Pour une utilisation industrielle ainsi que pour les apparéils de rechange, le droit de garantie ne vaut que 12 mois,

conformément aux prescriptions legales. Les dommages dus à une usure naturelle, à une surcharge ou à une utilisation non conforme aux instructions sont exclus de la garantie. Certains éléments subissant une usure normale et restent exclus de la garantie, en particulier la roue à ailettes, le sac-reservoir et le balai de charbon, dans la mesure où les manques ne sont pas à imputer à des defaults de matériel.

De plus, l'observation des instructions données dans cette notice concernant le nettoyage et l'entretien de l'appareil représentée une condition préalable pour l'application de la garantie. Il est remédé aux dommages survenus suite à un défaut de matériel ou de fabrication par la livraison de pieces de rechange ou par une réparation. La condition préalable est de rapporter l'appareil dans son intégrité (tuyau, sac-reservoir et suceur plat peuvent être joints démontés) avec le justificatif d'achat et de garantie à notre centre de services.

Vous pouvez faire effectuer les réparations non couvertes par la garantie par notre Centre de services avec une facturation. Notre Centre se tient à votre disposition pour le calcul d'un devis. Nous ne pouvons accepter que les envois d'appareils correctement empaquetés et suffisamment affranchis.

Attention: En cas de réclamation ou de service, envoyez votre apparéil nettoyé et avec la mention de la défectuosité à l'adresse de notre Centre de services.

Assurez-vous avant l'expédition que l'appareil ne soit pas considéré comme « marchandise encourbrante», ce qui peut arriver lorsque l'emballage est insuffisant ou que l'appareil est expédé enveloppèd'un simple papier d'emballage. Nous effectuons l'élimination de votre apparéil gratuiteme.

Les apparêils expériés sans affranchissement (marchandises encourbrantes, express ou autres envois exceptionnels) ne sont pas acceptés.

Pour les cas de garantie justifiés, nous vous prions de bien pouvoir contacter notre Centre de services par téléphone. Vous y obtiendaç des informations complémentaires concernant le traitement de votre réclamation.

Caracteristique techniques

Souffleur de feuilles .... ELS 2801 Profi Tension d'entrée nominale.....220-240V\~, 50 Hz

Puissance absorbée 2800 W

Classe de protection ./II

Mode de protection IP 20

Portee d'air en aspiration..max. 17m^3 /min

Vitesse de l'air en soufflage ...max. 320 km/h

Réduction par broyage max. 10:1

Contenance du sac-réservoir 501

Poids (accessoires inclus) 5,5 kg

Niveau de pression acoustique (LpA) 86,0 dB(A); KpA = 3,0 dB(A)

Niveau sonore mesure (LWA)
mésure ....101 dB(A); KwA = 2,0 dB(A)
garanti ....105 dB(A)

Vibration (a_n) à la poignée 4,6 m/s à la poignée supplémentaire 3,4 m/s²

K = 1,5 m/s²

Son et vibration : Les valeurs acoustiques et de vibration ont ete calculées sur la base des normes et pre-scriptions containues dans la déclaration de conformité.

Pour les états de marche pendant le mesurage et pour les procédés appliqués pour le mesurage, consulter EN 15503; annexe A; annexe B.

Nous nous réservons le droit demettre cette notice a jour sans averissement en y apportant des modifications techniques et optiques.Toutes les dimensions,informations et données mentionnées dans ce mode d'emploi le sont par consequent

sans garantie. Les revendications juridiques se fondant sur cette brochure ne peuvent donc etre prises en considération.

Cet apparéil est prévu pour l'exploitation sur un réseau d'alimentation en courant avec une impédance de système Zmax au point de transfert (branchement d'abonné) avec un maximum de 0,28 ohms.

L'utilisateur doit s'assurer que l'appareil est exploité uniquement avec un réseau d'alimentation en courant qui remplit cette demande. Si nécessaire, l'impédance du système peut être demandée à l'entreprise locale d'alimentation en énergie.

Elimination et protection de l'environnement

Respectez la reglementation relative à la protection de l'environnement (recyclage) pour l'élimination de l'appareil, des accessoires et de l'emballage.

Les machines n'ont pas leur place dans les ordures menagères.

Portez l'appareil à un point de recyclage. Les différents composants en plastique et en métal peuvent être séparés selon leur nature et subir un recyclage. Demandez conseil sur ce point à notre centre de services.

Dépistage des dysfonctionnement

Problème Cause	possible Solution
L'appareil ne dé-marre pas	Il n'est pas branché sur le réseau	Contrôle de la prise, du cable, de la conduite, de la fiche et du fusible, réparation eventuelle par un électricien.
	L'interrupteur est défectueux	Réparation par service après-venture
	Le balai de charbon est usé
	Le moteur est défectueux
	Tuyau de souffrage et d'aspiration incomplètement monté	Monter les deux parties du tuyau de souffage et d'aspiration
	Le couvercle de la roue à ailettes est encore ouvert (voir D N° 25)	Refermer le couvercle de la roue à ailettes et le visser correctement
L'appareil fonctionne avec des interruptions	Câble de réseau endommagé	Contrôle et évientuellesment changement de cable
	Faux-contact interne	Réparation par service après-venture
	Interrupteur défectueux
Capacité d'aspiration faible ou nulle	Sac-réservoir plein Changement sa	ac-réservoir
	Sac-réservoir sale Nettoyage sac-réservoir
	Sélecteur de mode mal positionné	Positionnement du sélecteur sur le symbole aspirer
	L'appareil bouché ou bloqué par des corps étrangers	Elimination des bouchons ou blocages (cf. chap. «nettoyage et entretien»)
Capacité de fouillage faible ou nulle	Sélecteur de mode mal positionné	Positionnement sélecteur de mode sur le symbole souffler
	Régulateur de flux mal positionné	Positionnement du régulateur à un niveau supérieur
La roue à ailettes reste immobile	Roue à ailettes bloquée par des corps étrangers	Elimination du blocage (cf. «Nettoyage et entretien»)

Pièces de rechange

Vous pouvez commander directement les pieces détachées suivantes chez votre re-vendeur ou bien par l'intémédiaire du centre de services Grizzly. Lorsque vous désirez commander, prière d'indiquer le type de machine et le numéro de la piece détachée.

Numero de commande des accessoires :

7241 1020.... Sac-reservoir avec chassin

7240 0021............Sangle de maintainien

7240 0032....Suceur pour surfaces planes

Si d'autres pieces détachées sont nécessaires, reportez-vous aux vues éclatées pour le nombre de piece.

Inhoud
