BEDIENUNGSANLEITUNG ELS 2801 Profi Grizzly

Originalbetriebsanleitung

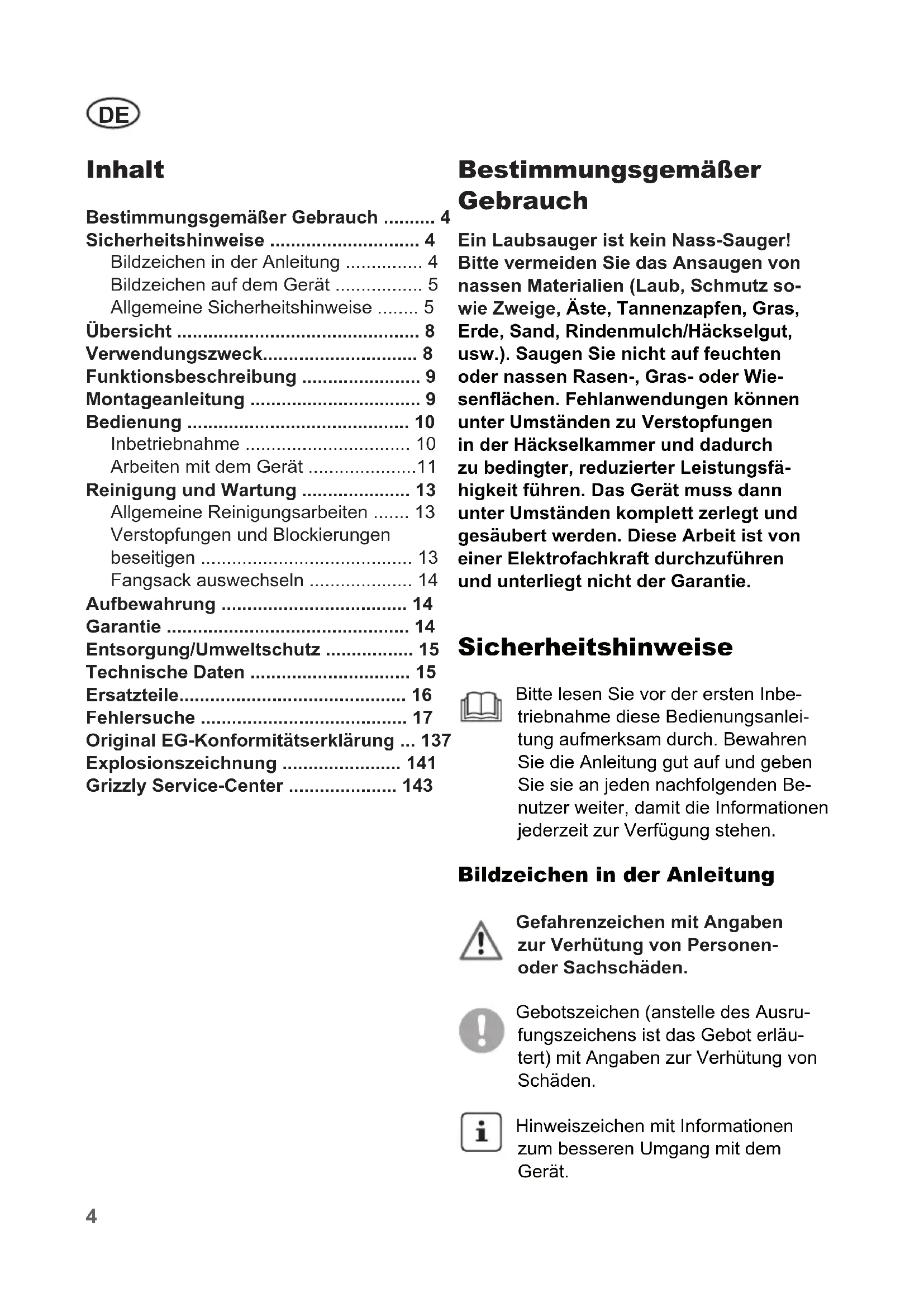

Originalbetriebsanleitung 4

BE Bittle lessen Sie vor der ersten Inbetriebnahme die Bedienungsanleitung aufmerk-sam durch, um eine falsche Handhabung zu vermeiden. Bewahren Sie die Anleitung gut auf und geben Sie sie an jedem nachfolgenden Benutzer weiter, damit die Informationen jederzeit zur Verfugung stehen.

Bestimmungsgemäßer Gebrauch 4

Sicherheitshinweise 4

Bildzeichen in der Anleitung 4

Bildzeichen auf dem Gerät 5

Allgemeine Sicherheitschinweise 5

Ubersicht 8

Verwendungszweck 8

Funktionsbeschreibung 9

Montageanleitung 9

Bedienung 10

Inbetriebnahme 10

Arbeiten mit dem Gerät 11

Reinigung und Wartung 13

Allgemeine Reinigungsrarbeiten 13

Verstopfungen und Blockierungen

beseitigen 13

Fangsack auswechseln 14

Aufbewährung 14

Garantie 14

Entsorgung/Umweltschutz 15

Technische Daten 15

Ersatzteile 16

Fehlersuche 17

Original EG-Konformitätserklarung ... 137

Explosionszeichnung 141

Bestimmungsgemäßer Gebrauch

Ein Laubsauger ist kein Nass-Sauger!
Bitte vermeiden Sie das Ansaugen von nassen Materialien (Laub, Schmutz sowie Zweige, Åste, Tannenzapfen, Gras, Erde, Sand, Rindemulch/Häckselgut, usw.). Saugen Sie nicht auf feuchten oder nassen Rasen-, Gras- oder Wiesenflächen. Fehlanwendungen können unter Umständen zu Verstopfungen in der Häckselkammer und dadurch zu bedingter, reduzierter Leistungsfähigkeit führen. Das Gerät muss dann unter Umständen komplett zerlegt und gesaubert werden. Diese Arbeit ist von einer Elektrofachkraft durchzuführen und unterliegt nicht der Garantie.

Sicherheitshinweise

Bitte lessen Sie vor der ersten Inbetriebnahme diese Bedienungsanleitung aufmerksam durch. Bewahren Sie die Anleitung gut auf und geben Sie sie an jeder nachfolgenden Benutzer weiter, damit die Informationen jederzeit zur Verfügung stehen.

Bildzeichen in der Anleitung

Gefahrenzeichen mit Angaben zur Verhütung von Personen-oder Sachschäden.

Gebotszeichen (anstelle des Ausrufungszeichens ist das Gebot erläutert) mit Angaben zur Verhütung von Schäden.

Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät.

Bildzeichen auf dem Gerät

Achtung, Gefahr! vor Benutzung des

Gerätes die Anleitung aufmerksam durch.

Ziehen Sie vor Wartungs- und Reparaturarbeiten den Netzstecker.

Setzen Sie das Gerät nicht der Feuchtigkeit aus. Arbeiten Sie nicht bei Regen.

Halten Sie einen Sicherheits-ab-stand von mind. 5m zu Dritten ein.

Tragen Sie Augen- und Gehorschutz

Verletzungsgefahr durch weggeschleuderte Teile! Umstehende Personen aus dem Gefahrenbereich fernhalten.

Achtung.
es Flugelrad.
Inhalten.

Garantierter Schalleistungspegel L_wa in dB(A)

Schutzklasse II

Elektrogeräte gehoren nicht in den Hausmüll

Blasleistung

Saugleistung

Allgemeine Sicherheitshinweise

Achtung! Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzliche Sicherheitsmaßnahmen zu beachten:

• Dieses Gerät ist nicht damit, durch Personen (einschließlich Kinder) mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden; es sei dessen, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhalten von ihr Anweisungen, wie das Gerät zu benutzen ist.
• Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.
  Das Gerätarf nicht von Kindern verwendet werden. Gesetze und lokale Bestimmungen konnen ein Mindestalter für die Benutzung vorsehen. Ebenso ist Personen die Arbeit mit dem Gerät untersagt, die die Betriebsanweisungen nicht vollständig kennen.
• Der Benutzer ist verantwortlich für Unfälle und auftretenden Gefährdungen gegenüber anderen Personen oder deren Eigentum.

Arbeiten mit dem Gerät:

Machen Sie sich mit allen Geräteilen und der richtigen Bedienung des Gerätes vertraut, bevor Sie mit der Arbeit beginnen. Stellen Sie richer, dass Sie das Gerät im Notfall sofort ausschalten können. Der unsachgemäße Gebrauch kann zuschweren Verletzungen führen.

Vorsicht: So vermeiden Sie Unfälle und Verletzungen:

Die persönlichen Schutzausrüstungen schützen ihre eigene und die Gesundheit anderer und sichern den reibungslosen Betrieb des Gerätes.

• Tragen Sie geeignete Arbeitskleidung wie festes Schuhwerk mit rutschfester Sohle, eine robuste, lange Hose, Handschuhe, Schutzbrille und einen Gehorschutz. Benutzen Sie das Gerät nicht, wenn Sie barfuß gehen oder offene Sandalen/TRagen. Tragen Sie eine Staubschutzmaske.
• Tragen Sie keine Kleidung oder Schmuck, die am Lufteingang ange\saugt werden konnten. Tragen Sie bei langem Haar eine schutzende Kopfbedeckung.
• Überprüfen Sie regelmäßige die Funktionstüchtigkeit und Universehrheit des Gerätes, um Gefahren für die Bedieiner zu vermeiden.
• Lassen Sie andere Personen nicht das Gerät oder das Verlängerungskabel berühren. Halten Sie das Gerät von Menschen, vor allem Kindern, und Haustieren fern.
• Achten Sie auf offene Fenster, Kinder, Haustiere, usw. Unterbrechen Sie die Arbeit, wenn Kinder und Haustiere sich in der Höhe aufhalten. Das geblasene Material kann in ihre Richtung geschleudert werden. Halten Sie einen Sicherheitsabstand von 5 m um sich herum ein.
• Schalten Sie das Gerät nicht ein, wenn es umgekehrt gehalten wird oder sich nicht in Arbeitsposition befindet.

• Richten Sie das Gerät während des Betriebs nicht auf Personen, insbesondere den Luftstrahl nicht auf Augen und Ohren.

• Machen Sie sich mit ihrer Umgebung vertraut und achten Sie auf mögliche Gefahren, die beim Arbeiten unter Umständen überhört werden können.

• Achten Sie bei der Arbeit auf einen sicheren Stand, insbesondere an Hangen. Halten Sie das Gerät immer mit beiden Händen fest und arbeiten Sie nur mit korrekt eingestelltem Tragedurt.
• Inspizieren Sie die zu reinigende Fläche sorgfältig und beseitigen Sie alle Drahte, Steine, Dosen und sonstige Fremdkörper.
• Halten Sie Finger und Fuß von der Ansaugrohröffnung und dem Flügelrad fern. Es besteht Verletzungsgefahr.
• Arbeitsen Sie mit dem Gerät nicht, wenn Sie mäde oder unkonzentriert sind oder nach Einnahme von Alkohol oder Tabletten. Legen Sie immerrechtzeitig eine Arbeitspause ein. Gehen Sie mit Vernunft an die Arbeit. Bewegen Sie sich langsam, rennen Sie nicht.
• Benutzen Sie das Gerät nicht bei Re-gen, bei schlechter Witterung oder in feuchter Umgebung. Arbeiten Sie nur bei Tageslicht oder gutter künstlicher Beleuchtung.
• Arbeiten Sie nicht mit einem beschädigten, unvollständigen oder ohne die Zustimmung des Herstellers umgebauten Gerät. Prüfen Sie vor dem Gebrauch den Sicherheitszustand des Gerätes, insbesondere der Netzanschlussleitung und des Schalters.
• Verwenden Sie das Gerät nur, wenn es vollständig montiert ist.
• Verwenden Sie das Gerät in der Betriebsart Ansaugen nur, wenn der Fangsack montiert ist.
• Saugen Sie keine brennenden, gluhenden oder rauchenden Materialien (z.B. Zigaretten, Glut etc.), Dämpfe

oder leicht entzündliche, giftige oder explosive Stoffe an.

• Benutzen Sie nur Ersatz- und Zube-horteile, die von unserem ServiceCenter (siehe Seite 143) geflefert und empfohlen werden.

• Ziehen Sie den Stecker aus der Steckdose:

• wenn Sie das Gerät nicht benutzen, es transportieren oder unbeaufsichtigt setzen;

• wenn Sie das Gerät kontrollieren, es reinigen oder Blockierungen entfernen;
• wenn Sie Reinigungs- oder Wartungsarbeiten vornehmen oder Zubehör auswechseln;
• wenn das Strom- oder Verlängergungskabel beschädigt ist;

• nach dem Kontakt mit Fremdkörpersn oder bei abnormaler Vibration.

• Tragen Sie das Gerät nicht am Kabel. Benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zuziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.

• Benutzen Sie das Gerät nicht in geschlossenen, schlecht belufteten Räumen.
• Benutzen Sie das Gerät nicht in der Höhe von entzündbaren Flüssigkeiten oder Gasen. Bei Nichtbeachtung besteht Brand- oder Explosionsgefahr.
  Bewahren Sie das Gerät an einem trockenen Ort und außerhalb der Reichweite von Kindern auf.
• Überprüfen Sie den Fangsack regelmäßig auf Abnutzungen oder Beschädigungen.

Vorsicht! So vermeiden Sie Geräteschäden und eventuell daraus resultierende Personenschäden:

• Behandeln Sie Ihr Gerät mit Sorgfalt.

Reinigen Sie regelmäßige Lüftungs-öffnungen und befolgen Sie die Wartungsvorschriften.

• Überlasten Sie Ihr Gerät nicht. Arbeiten Sie nur im angegebenen Leistungsbereich. Verwenden Sie keine leistungsschwachen Maschinen für schwere Arbeiten. Benutzen Sie Ihr Gerät nicht für Zwecke, für die sie nicht bestimmt sind.
• Versuchen Sie nicht, das Gerät selbst zu reparieren, es sei dessen Sie besitzten hierfür eine Ausbildung. Sümmtliche Arbeiten, die nicht in dieser Anleitung angegeben werden, dürfen nur von unserem Service-Center ausgeführten werden.

Elektrische Sicherheit:

Vorsicht: So vermeiden Sie Unfälle und Verletzungen durch elektrischen Schlag:

• Achten Sie daraufuf, dass die Netzspannung mit den Angaben des Typenschildes übereinstimmt.
• Schließen Sie das Gerät nach Mogglichkeit nur an eine Steckdose mit Fehlerstrom-Schutzeinrichtung (FI-Schalter) mit einem Bemessungsstrom von nicht mehr als 30 mA an.
• Überprüfen Sie vor jeder Benutzung das Gerät und die Netzanschlussleistung mit Stecker auf Schäden. Vermeiden Sie Körperberührungen mit geerdeten Teilen (z.B. Me tall zäune, -pfosten).
  Die Kupplung des Verlängerungskabels muss vor Spritzwasser geschützt sein, aus Gummi bestehen oder mit Gummi überzogen sein. Verwenden Sie nur Verlängerungskabel, die für den Gebrauch im Freien bestimmt sind und entsprechend gekennzeich

net sind. Der Litzenquerschnitt des Verlängerungskabels muss mindestens 2,5mm^2 betragen. Rollen Sie eine Kabeltrommel vor Gebrauch immer ganz ab. Überprüfen Sie das Kabel auf Schaden.

• Halten Sie das Kabel vom Arbeitsbereich fern und führen Sie es grundsatzlich hinter der Bedienungsperson.
• Verwenden Sie für die Anbringung des Verlängerungskabels die dafür vorgehene Zugentlastung.
• Beschädigte Kabel, Kupplung und Stecker oder den Vorschriften nicht entsprechende Anschlussleitungen dürfen nicht verwendet werden. Ziehen Sie bei Beschädigung des Netzkabels(sofort den Stecker aus der Steckdose. Berühren Sie auf keinen Fall das Netzkabel, solange der Netzstecker nicht gezogen ist.
• Wenn die Anschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kunden st oder eine ähnliche qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
• Benutzen Sie das Gerät nicht, wenn sich der Schalter nicht ein- und ausschalten{lsst. Beschädigte Schalter,müssen bei unserem Service-Center ersetzt werden.
• Überprüfen Sie vor jeder Benutzung die Netzanschlussleitung und das Verlängerungskabel auf Schäden und Alterung. Benutzen Sie das Gerät nicht, wenn das Kabel beschädigt oder abgenutzt ist.

Übersicht

Die Abbildungen finden Sie auf Seite 2.

1 Tragegurt
2 Zweiteiliges Blas-/ Saugrohr
3 Kleinere Befestigungsschrauben
4 Größere Befestigungsschrauben mit selbstsichernden Muttern
5 Laubsauger-Motorteil
6Zusatzgriff
7 Schnellspanner zur Griffverstellung
8 Befestigungssteg fur Tragegurt
9 Ein-/Ausschalter
10 Flussregler
11 Gehäusegriff
12 Luftungsöffnungen
13 Innensechskantschlüssel
14Netzkabel
15 Kabelhalter
16 Betriebsarten-Wahlschalter
17 Halterahmen für Fangsack
18 Fangsack
19 Befestigungsschlaufe für Fangsack
20 Führungsrolten
21 Geblaseöffnung
22 Flachsaugduse mit Laufrädern
23 Ansaugöffnung
24 Flugelrad
25 Flügelradabdeckung
26 Vibrationsdampfer Zusatzgriff

Verwendungszweck

Das Gerät ist nur für das Herausblasen und Ansaugen von dürrem Blattwerk im privaten Haus- und Hobbygarten bestimmt. Jede andere Verwendung, die in dieser Anleitung nicht ausdrücklich zugelassen wird, kann zu Schäden am Gerät

fuhren und eine ernsthafte Gefahr für den Benutzer darstellen.

Das Gerätarf nicht in Bereichen mit gesundheitsgeführenden Stäuben oder als Nasssauger verwendet werden.

Das Gerät ist zum Gebrauch durch Erwachsene bestimmt. Jugendliche über 16 Jahre dürfen das Gerät nur unter Aufsicht benutzen. Die Benutzung des Gerätes bei Regen oder feuchter Umgebung ist verboten.

Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich.

Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden.

Funktionsbeschreibung

Der Laubsauger besitzt ein Geblase bzw. ein Blattansaugewerk für die Funktionen Blasen und Ansaugen. In der Betriebsart Blasen lassst sich das Laub schnell zusammenblasen oder aus schwer zugänglichen Orten wegblasen. In der Betriebsart Ansaugen wird das angesaugte Laub zur Volumenverringerung zerkleinert, durch den Auswurfkanal geblasen und im Fangsack gesammelt.

Zur Verbesserung der Arbeitssicherheit und zur Reduzierung von Ermüdungserscheinungen an Hand- und Armgelenken sind die Handgriffe mit Vibrationsdämpfern ausgestellt.

Der Fangsack ist mit einer einseitigen Innen-beschichtung gegen das Nachaußendringen von Feinstaub und Nasse versehen. Diese Beschichtung befindet sich auf der linken Fangsacksite und dient zum Schutz vor Verschmutzung ihrer Arbeitskleidung. Mit der Flachsaugdüse ist flächiges Ansagen von trockenen Blättern oder Blattteilen möglich. Zur leichteren Führung des Rohres am Boden dienen die Führungsrolten am unteren Ende des Rohres.

Zum Schutz des Bedieners kann das Gerät nur mit vollständig montiertem zweiteiligem Blas-/Saugrohr betrieben werden. Das Gerät ist zur Sicherheit schutzisoliert und benötigt keine Erdung.

Die Funktion der Bedienteile entnehmer Sieitte den nachfolgenden Beschreibungen.

Montageanleitung

Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker. Verwenden Sie nur Originalteile. Es besteht Verletzungsgefahr.

Auspacken:

Packen Sie das Gerät aus und kontrollieren Sie, ob es vollständig ist:

5 Laubsauger-Motorteil

2 Zweiteiliges Blas-/ Saugrohr

18 Fangsack mit Halterahmen (17)

22 Flachsaugduse mit Laufrädern

1 Tragegurt

3+4 Montagematerial

Vor der Inbetriebnahme des Gerätes muss das Blas-/Saugrohr vollständig montiert und verschraubt sowie Fangsack und Tragegurt befestigt sein. Die Flügelradabdeckung muss geschlossen und die Befestigungsschrauben bis zum Anschlag festgedreht sein.

Blas-/ Saugrohr montieren:

Achten Sie bei der Montage daraufuf, die Rohre nicht zu verkanten. Die sich im Rohr befindlichen elektrische Kontakte konnten beschädigt werden.

1. Stecken Sie die beiden Teile des Blas-/ Saugrohres (2a + 2b) zusammen.

Die beiden Teile des Rohres rasten ineinander ein und konnen aus Sicherheitsgründen nicht mehr demontiert werden.

1. Befestigen Sie die Rohrteile mit den beiden mitgelieferten kleineren Schrauben (3).
2. Stecken Sie das Blas-/ Saugrohr in die Geblase-/ Ansaugöffnung am Motorteil (5) auf. Eine Führungsschiene am Motorteil hilft Ihnen damit.
3. Befestigen Sie Rohr und Motor-teil mit den mitgelieferten groß-eren Schrauben und Muttern (4).

Flachsaugduse montieren:

1. Um mit der Flachsaugduse (22) zu arbeiten, stecken Sie diese auf die Ansaugöffnung (23) am Rohr auf, so dass die seitlichen Laschen einrasten. Zum Entfernen der Duseziehen Sie die Laschen an der Duseauseinander undziehen die Duse aus dem Rohr Heraus.

Fangsack montieren:

1. Setzen Sie den Halterahmen (17) auf die Öffnung am Motorteil (5) auf, so dass der Griff in Richtung Netzkabel zeigt. Drücken Sie den Halterahmen über die Rastleiste, bis der Kupp-lungshebel einrastet. Das Gerätarf im Saugbetrieb nur mit montiertem Fangsack betrieben werden.
2. Befestigen Sie die Schlaufe des Fangsacks (19) am Blas-/ Saugrohr.

Tragegurt anbringen:

1. Haken Sie den Tragegurt (1) am Befestigungsteg (8) ein.

Bedienung

Achtung Verletzungsgefahr! Tragen Sie beim Arbeiten mit dem Gerät geeignete Kleidung und Arbeitshandschuhe. Vergewissern Sie sich vor jeder Benutzung, dass das Gerät Funktionstüchtig ist. Vergewissern Sie sich, dass der Fangsack und das Rohr richtig montiert sind und der Tragegurt korrekt für die Arbeit eingestellt ist. Sollte ein Schalter beschädigt sein, damit dem Gerät nicht mehr gearbeitet werden. Achten Sie daraufuf, dass die Netzspannung mit dem Typenschild am Gerät übereinstimmt.

Beachten Sie den Lärmschutz und örtliche Vorschriften. Die Benutzung des Gerätes kann an bestimmten Ta- gen (Sonn- und Feiertagen), während bestimmter Tageszeiten (Mittagszeiten, Nachtruhe) oder in besonderen Gebieten (Kurorten, Kliniken) eingeschränkt oder verboten sein.

Nach dem Ausschalten des Gerätes dreht sich das Flügelrad noch eine Zeit weiter. Verletzungsgefahr durch sich drehendes Werkzeug.

Inbetriebnahme

Achten Sie vor dem Einsatzen daraufuf, dass das Gerät keine Gegenstände berührt. Achten Sie auf einen sicheren Stand.

Das Gerät lassst sich nur einschalten, wenn das komplete Blas-/ Saugrohr correkt montiert ist. Die Flügelradabdeckung muss geschlossen und die Befestigungs-

schrauben bis zum Anschlag festgedreht sein.

1. Formen Sie aus dem Ende des Verlängerungskabels eine Schlaufe und befestigen Sie these am Kabelhalter (15). Durch die Zugentlastung wird ein unbeabsichtigtes Lösener elektrischen Steckverbindung vermieden.

2. Legen Sie den Tragegurt (1) um und stellen Sie ihn auf die optima- le Lange ein.

3. Losen Sie den Schnellspanner (7) und stellen Sie den Zusammenhanggriff (6) in die gewünschte Position. Arretieren Sie den Spanner wieder.
4. Vergewissern Sie sich, dass das Gerät ausgeschaltet ist und schließen Sie es an die Netzspannung an.
5. Zur Wahl der Betriebsart drehen Sie den Betriebsarten-Wahl-schalter (16) auf das gewünschte Symbol:Vor dem Wechsel der Betriebsart muss das Gerät ausgeschaltet sein.

Betriebsart Blasen

Betriebsart Ansaugen

1. Zum Einschalten schieben Sie den Ein-/Ausschalter (9) in Stellung „l“, das Gerät lauft an. Zum Ausschalten schieben Sie den Ein-/Ausschalter (9) in Stellung „0“, das Gerät schaltet ab.
2. Mit dem Flussregler (10) stellen Sie die optimale Blas- und Saugstarke ein.
3. Halten Sie das Gerät während des Betriebs mit einer Hand am Gehäusegriff und mit der anderen am Zusammengriff. Greifen Sie die Handgriffe innerhalb der mit Vibrationsdämpfern (siehe Nr. 26)

vibrationsreduzierten Bereiche.

Arbeiten Sie stets mit niedrigstmöglicher Motordrehzahl, da mit der Motorleistung auch gleichzeitig der Gerauschpegel und der Stromverbrauch reduziert wird.

Arbeiten mit dem Gerät

Der Laubsaugerarf nur fur fol-gendeEinsatzzwecke verwendet werden:

• Als Gebläse zum Anhäufen von)dürrem Blattwerk oder zum Wegblasen aus schwer zugänglichenStellen (z.B. unter PKWs)
• als Ansaugwerk zum Ansaugen von dürrem, trockenen Blattwerk. Bei Saugfunktion dient das Gerät auch als Häcksler. Die trockenen Blätter werden zerkleinert, ihr Volumen verringgert und für eine eventuelle Kompostierung vorbereitet. Die Intensität der Zerkleinerung hängt von der Höhe des Laubes und der noch enthaltenen Restfeuchtigkeit ab.

Jede andere als die oben beschriebenen Verwendungen kann zu Schaden an der Maschine führen und eine Gefahr für den Benutzer darstellen.

Achten Sie beim Arbeiten darauf, nicht mit dem Gerät gegen harte Gegenstände zu stößen, die Schäden verursachen konnen. Saugen Sie keine Festkörper wie Steine, Åste oder Astabschnittte, Tannenzapfen oder ähnliches an, da diese das Gerät, insbe sondere das Häckselwerk, beschädigen konnten. Reparaturen dieser Art unterliegen nicht der Garantie.

Bei Blockieren des Flügelrades und Beschädigung oder Verwicklung des Kabels(sofort den Netzsteckerziehen!Gefahr durch elektrischen Schlag!

Betriebsart Blasen:

• Stellen Sie den Betriebsarten-Wahlschalter (16) auf das Symbol (siehe Kapitel Inbetriebnahme).
• Ein optimales Ergebnis beim Einsatz des Gebläses erhalten Sie mit einem Abstand zum Boden von 5 - 10 cm.
• Richten Sie den Luftstrahl von sich weg. Achten Sie darauf, keine schweren Gegenstände aufzuwirbeln und so jemanden zu verletzen oder etwas zu beschädigen.
• Beginnen Sie die Arbeit mit der hochsten Blasleistung, um die herumliegenden Blätter rasch zu sammeln. Eine niedrigere Blasleistung wahren Sie, um den zuvor zusammengetragenen Laubhaufen zu verdichten.
• Losen Sie vor dem Blasen am Boden anhaftende Blätter mit einem Besen oder Rechen.
  Die Führungsrolten am Rohrende dieren zur Arbeitserleichterung auf ebenen Flächen.

Betriebsart Ansaugen:

• Stellen Sie den Betriebsarten-Wahl-schalter auf das Symbol (siehe Kapitel Inbetriebnahme). Prufen Sie, ob der Fangsack (18) korrekt montiert ist.
• Achten Sie darauf, dass nicht zu große Laubmengen gleichzeitig ange\saugt werden. So vermeiden Sie, dass das Blas-/Saugrohr verstopt und das Flugelrad (24)blockiert.
  Zum Flächensaugen von trockenem Blattwerk oder Blattresten stecken Sie die beiliegende Flachsaugduse auf das Ende des Rohres auf.

Der Auswurfkanal sorgt für eine optimale Beförderung des Laubes in den Fangsack. Zusätzlich dient er zu ihrer Sicherheit vor Berührung des Flüglerades während des Betriebes.

Um den Fangsack nicht unnötig zu verschreiben, vermeiden Sie es,ihn während der Arbeit über den Boden zu schleifen.

Stoppt das Gerät während der Bedienung plötzlich und saugt nicht, so ist essofar auszuschalten. Ziehen Sie den Netzstecker und überzeugen Sie sich davon, dass kein Material zwischen Flügelrad und Gehäuse eingeklemmt ist. Führten Sie die Arbeiten wie unter Kapitel „Reinigung und Wartung" beschreiben aus. Startet das Gerät danach nicht, so wenden Sie sich an unser Service-Center.

Fangsack entleeren:

Bei vollem Fangsack vermindert sich das Saugvermögen erheblich. Entleeren Sie den Fangsack, wenn der Beutel voll ist oder die Saugleistung des Gerätes nachlässt.

Schalten Sie das Gerät ab undziehen Sie vor dem Entleeren des Fangsacks den Netzstecker. Gefahr durch elektrischen Schlag!

1. Warten Sie, bis das Flügelrad stillsteht.
2. Um den Fangsack zu entfernen, hängen Sie die Schlaufe (siehe Nr. 19) aus und drücken Sie den Kupplungshebel am Halterahmen (siehe Nr. 17).

3. Öffnen Sie den Reißverschluss am Fangsack und entleeren Sieihn vollständig.

4. Montieren Sie den entleerten Fangsack wieder (siehe Kapitel Montageanleitung).

Kompostierbares Material gehört nicht in den Hausmüll!

Reinigung und Wartung

Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker.

Lassen Sie Arbeiten, die nicht in dieser Anleitung beschreiben sind, von unserem Service-Center durchführren. Verwenden Sie nur Originalteile.

Kontrollieren Sie den Laubsauger vor jeder dem Gebrauch auf offensichtliche Mängel wie lose, abgenutzte oder beschädigte Teile, korrekten Sitz von Schrauben oder anderer Teile. Tauschen Sie beschädigte Teile aus. Überprüfen Sie regelmäßig den Fangsack auf Verschleiß oder Beschädigung. Führten Sie folgende Wartungs- und Reinigungserbeiten regelmäßig durch. Dadurch ist eine lange und zuverlüssige Nutzung gewährleistet.

Allgemeine Reinigungsrarbeiten

Reinigen Sie das Gerät jeweils sofort nach der Arbeit, da sich sonst Schmutz mit Blattresten verhärtet und festsetzt und möglicherweise nicht mehr zu entfernen ist, ohne das Motorgehäuse zu demontieren. Solche Reinigungsrarbeiten unterliegen nicht der Garantie.

Verwenden Sie keine Reinigungsbzw. Lösungsmittel. Chemische Substanzen können die Kunststoffteile des Gerätes angegeben.

• Reinigen Sie das Gerätegehäuse, das Rohr und die Luftungsöffnungen regelmäß mit einer weichen Bürste oder einem Tuch. Reinigen Sie das Gerät niemals unter fließendem Wasser.
• Nehmen Sie nach Beenden der Arbeit den Fangsack ab, stülpenihn um und bürstenihn gründlich aus. So vermeiden Sie das Entstehen von Schimmel und unangenehmen Gerüchen.
• Befreien Sie den Auslassbereich von etwaigen geschredderten Resten.

Verstopfungen und Blockierungen beseitigen

Laub und frische Pflanzenabschnittte konnen ggf. das Gerät verstopfen.

Flügelrad reinigen:

Netzsteckerziehen!

1. Entnehmen Sie den am Netzkabel befestigten Innensechskantenschlüssel (siehe A Nr. 13)

2. Öffnen Sie mit dem Schlüssel (13) die Schraube an der Flügelradabdeckung (25) und klappen Sie die Abdeckung hoch.

3. Entfernen Sie vorsichtig Rückstande oder Verstopfungen am Flügelrad (24).
4. Überprüfen Sie, ob das Flügelrad sich leicht drehen{lásst und in einwandfreiem Zustand ist. Lassen Sie ein defektes Flügelrad von unserem ServiceCenter (s. Adresse Seite 143) ersetzen.
5. Schrauben Sie die Abdeckung wieder fest.

Wenn die Flügelradabdeckung nicht geschlossen und korrekt ver

schaubt ist, kann das Gerät nicht betrieben werden.

Auslassbereich reinigen:

1. Entfernen Sie den Fangsack.
2. Reinigen Sie den äußeren Auslassbereich am Gerät.
3. Stellen Sie den Betriebs-Wahlschalter auf das Symbol Ansaugen.
4. Entfernen Sie Schmutzrückstände im inneren Auslassbereich mit einer Bürste (z.B. Flaschenbürste). Entfernen Sie sperrige Gegenstände mit einem stumpfen und unscharfen Werkzeug.

Blas-/ Saugrohr reinigen

1. Nehmen Sie die Schlaufe des Fangsacks vom Haken.
2. Losen Sie die Befestigungsschrauben (siehe Nr. 4) undziehen Sie das Blas-Saugrohr ab.
3. Klopfen Sie das Innere des Rohres aus und reinigen Sie es gegebenenfalls.
4. Montieren Sie das Rohr wieder und befestigen Sie die Schlaufe des Fangsacks wieder am Haken.

Fangsack auswechseln

Wechseln Sie einen defekten Fangsack aus. Verwenden Sie nur den Original-Fangsack (siehe Kapitel „Ersatzteile”), ansonsten erlischt der Garantieanspruch.

Aufbewahrung

Lagern Sie den Laubsauger an einem trockenen, frostsicheren Ort, der für Kinder unzugänglich ist.
- Setzen Sie das Gerät nicht dem direkten Sonnenlicht aus, sondern lagern Sie es im Dunkeln oder Halbdunkeln.
- Umhüssen Sie das Gerät nicht mit Nylonssäcken, da sich Feuchtigkeit bilden können.

• Reinigen Sie das Gerät am Saisonende und zum Überwintern gründlich. Reinigen Sie den Fangsack, indem Sieihn abnehmer, entleeren und mit handwarmem Wasser und Neutraleife waschen. Bringen Sie den getrockneten Beutel wieder an.
• Vergewissern Sie sich, dass alle Muttern, Bolzen und Schrauben festgezogen sind, damit das Gerät in einem sicheren betriebsbereiten Zustand ist.

Garantie

Für these Gerät gewährren wir 24 Monate Garantie. Für gewerbliche Nutzung und Austauschgeräte gilt eine verkürzte Garantie von 12 Monaten, gemäß den gesetzlichen Bestimmungen. Schäden, die auf natürliche Abnutzung, Überlastung oder unsachgemäß Bedienung zurückzuführn sind, bleiben von der Garantie ausgeschlossen. Bestimmte Bauteile unterliegen einem normalen Verschleiß und sind von der Garantie ausgeschlossen. Insbesondere zahlen hierzu Flügelrad, Fangsack und Kohlebürsten, sofern die Beanstandungen nicht auf Materialfehler zurückzuführen sind. Voraussetzung für Garantieleistungen ist zudem, dass die in der Betriebsanleitung angegebenen Hinweise zur Reinigung und Wartung eingehalten wurden. Schäden, die durch Material- oder Herstellerfehler entstanden sind, werden unentgeltlich durch Ersatzlieferung oder Reparatur beseitigt. Voraussetzung ist, dass das Gerät unzerlegt (Rohr, Fangsack und Flachsaugduse)dürfen demontiert beigelegt werden) und mit Kauf- und Garantienachweis an den Handler zurückgegeben wird.

Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unseren Service-Center durchführten halten. Unser Service-Center erstellt Ihnen keinere einen Kostenvoranschlag. Wir

konnen Geräte nur bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.

Achtung:itte liefern Sie Ihr Gerät im Reklamations- oder Servicefall gereinigt und mit einem Hinweis auf den Defekt an unsere Service-Adresse.

Versichert Sie sichittevor dem Versand,dassDasGerat nichtals,Spprgut"eingestuft wird.Daskonnte der Fall sein, wenn die Verpackung nicht ausreichend ist oder wenn das Gerat nur mit Packpapier umwickeltingeschickt wird.Die Entsorgung Ihrdefekteningesendeten Gerate fuhren wir kostenlos durch.

Unfrei - per Sperrgut, Express oder mit sonstiger Sonderfracht - eingeschiedte Geräte werden nicht angenommen.

Bei Vorliegen eines berechtigten Garantiefalles bitten wir um Telefonische Kontaktaufnahme mit unserem Service-Center. Dort erhalten Sie weitere Informationen über die Reklamationsbearbeitung.

Entsorgung/Umweltschutz

Führn Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

Elektrogeräte gehoren nicht in den Hausmüll.

Geben Sie das Gerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und Metallteile können sorten rein getrennt werden und so einer Wiederverwertung zugeführrt werden. Fragen Sie hierzu unser Service-Center

Technische Daten

Laubsauger ELS 2801 Profi

Nenneingangsspannung. 220-240V\~, 50 Hz

Leistungsaufnahme 2800 Watt

Schutzklasse /II

Schutzart IP 20

Luftdurchsatz max. 17 m³/min

Luftgeschwindigkeit ...max. 320 km/h

Häckselrate. max. 10:1

Inhalt Fangsack 501

Gewicht (incl. Zubehor) 5,5 kg

Schalldruckpegel

$$ (L _ {p A}) \dots 8 6, 0 d B (A); K _ {p A} = 3, 0 d B (A) $$

Schalleistungspegel (L_WA)

$$ \text {g e m e s s e n} \dots 1 0 1 \mathrm {d B} (\mathring {\mathrm {A}}); \mathrm {K} _ {\mathrm {w A}} = 2, 0 \mathrm {d B} (\mathrm {A}) $$

$$ \text {g a r g i t e r t} \quad 1 0 5 \mathrm {d B (A)} $$

Vibration (a)

$$ \text {a m H a n d g r i f f} \dots \dots \dots \dots \dots 4, 6 \mathrm {m} / \mathrm {s K} = 1, 5 \mathrm {m} / \mathrm {s} ^ {2} $$

$$ \text {a m Z u s a t z g r i f f . . . . . . 3 , 4 m / s ^ {2} ; K = 1 , 5 m / s ^ {2}} $$

Schall und Vibration:

Schall- und Vibrationswerte wurden entsprechend den in der Konformitätserklärgung genannten Normen und Bestimmungen ermittelt.

Die Betriebszustände während der Messung und die, für die Messung angewandten Verfahren nach EN 15503, Annex A, Annex B.

Technische und optische Veränderungen können im Zuge der Weiterentwicklung ohne Ankündigung vorgenommen werden. Alle Maße, Hinweise und Angaben dieser Betriebsanleitung sind deshalb ohne Gewähr. Rechtsansprüche, die aufgrund der Betriebsanleitung gestellt werden, können dazu nicht geltend gemacht werden.

Dieses Gerät ist für den Betrieb an einem Stromversorgungsnetz mit einer System-

netzimpedanz Zmax am Übergabepunkt (Hausanschluss) von maximal 0,28 Ohm vorgesehen. Der Anwender hat sicher-zustellen, dass das Gerät nur an einem Stromversorgungsnetz betrieben wird, das die Anforderungen erfüllt. Wenn notig, kann die Systemimpedanz beim lokalen Energieversorgungsunternehmen erfragt werden.

Ersatzteile

Ersatzteile können Sie direkt über unser Service-Center bestellen. Geben Sie bei der Bestellung unbedingt den Maschinenotyp an.

Zubehör-Bestellnummern:

7241 1020 Fangsack mit Halterung

7240 0021 Tragegurt

7240 0032 Flachsaugduse

Geben Sie für alle weiteren Ersatzteile bei der Bestellung den Maschinentyp und die Teilenummer in der Explosionszeichnung an.

Fehlersuche

Problem möglich	Ursache Fehlerbehebung
Gerät startet nicht	Netzspannung fehl	Steckdose, Kabel, Leitung, Ste-cker und Sicherung prüfen, ggf. Reparatur durch Elektrofachmann
	Ein-/Ausschalter defekt	Reparatur durch KundendienstKohlebürsten
	Motor defekt
	Blas-/ Saugrohr nicht vollständig montiert	2-teiligiges Blas-/Saugrohr montie-ren
	Flügelradabdeckung noch of-fen (siehe D Nr. 25)	Flügelradabdeckung schließen und korrekt verschrauben
Gerät arbeitet mit Unterbrechungen	Stromkabel beschädigt Kabel überprüften, ggf. wechseln
	Internet Wackelkontakt	Reparatur durch Kundendienst
	Ein-/Ausschalter defekt
Geringe oder fehlende Saug-leistung	Fangsack ist voll Fangsack leeren
	Fangsack ist verschmutzt Fangsack reinigen
	Wahlschalter in falscher Position	Wahlschalter auf das Symbol Ansaugen stellen
	Gerät verstopft oder durch Fremdkörper blockiert	Verstopfungen und Blockierungen beseitigen (s. Kapitel Reinigung und Wartung)
Geringe oder fehlende Blasleitung	Wahlschalter in falscher Position	Wahlschalter auf das Symbol Blasen stellen
	Flussregler in falscher Position	Flussregler hochdrehen
Flügelrad bewegt sich nicht	Fremdkörper blockiert Flügelrad	Blockierung beseitigen (s. Kapitel Reinigung und Wartung)

Tartalom

Technische gegevens 82

Elektrische veiligkeit:

Beschermingsklasse IP 20

Grizzly Gartengeräte GmbH
Kunden-Service

Georgenhauer Str. 1

64409 Messel

Tel.: [phone]

Fax.: [phone]

e-mail: [e-mail]

Homepage: www.grizzly.biz

Green Fields Kereskedelmi es Szolgaltato Kft.
