BEDIENUNGSANLEITUNG ELS 2601 Grizzly

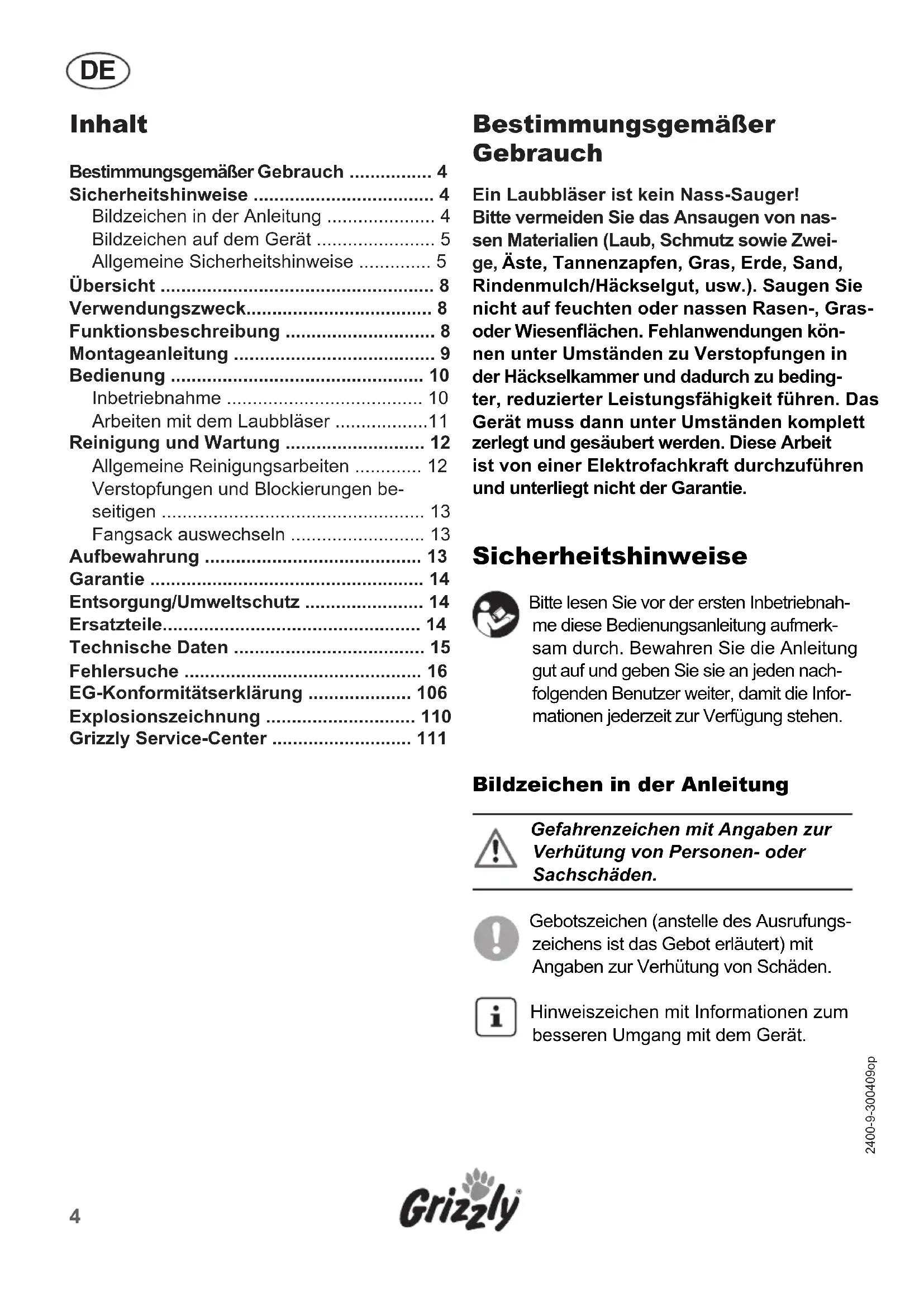

Bedienungsanleitung 4

Bittelesen Sie vor der ersten Inbetriebnahme die Bedienungsanleitung aufmerksam durch, um eine falsche Handhabung zu vermeiden. Bewahren Sie die Anleitung gut auf und geben Sie sie an jedem nachfolgenden Benutzer weiter, damit die Informationen jederzeit zur Verfugung stehen.

HU

Bestimmungsgemäßer Gebrauch 4

Sicherheitshinweise 4

Bildzeichen in der Anleitung 4
Bildzeichen auf dem Gerät 5
Allgemeine Sicherheitshinweise 5

Ubersicht 8
Verwendungszweck 8
Funktionsbuchung 8
Montageanleitung 9
Bedienung 10

Inbetriebnahme 10
Arbeiten mit dem Laubblaser 11

Reinigung und Wartung 12

Allgemeine Reinigungsrarbeiten 12
Verstopfungen und Blockierungen be-seitigen 13
Fangsack auswechseln 13

Aufbewährung 13
Garantie 14

Entsorgung/Umweltschutz 14
Ersatzteile 14
Technische Daten 15

Fehlersuche 16
EG-Konformitätserklarung 106
Explosionszeichnung 110
Grizzly Service-Center 111

Bestimmungsgemäßer Gebrauch

Ein Laubbläser ist kein Nass-Sauger!
Bitte vermeiden Sie das Ansagen von nassen Materialien (Laub, Schmutz sowie Zwei-ge, Åste, Tannenzapfen, Gras, Erde, Sand, Rindenmulch/Häckselgut, usw.). Saugen Si- nicht auf feuchten oder nassen Rasen-, Gras-oder Wiesenflächen. Fehlanwendungen kon- nen unter Umständen zu Verstopfungen in der Häckselkammer und dadurch zu beding- ter, reduzierter Leistungsfähigkeit führen. Das Gerät muss dann unter Umstanden komplett zerlegt und gesäubert werden. These Arbeit ist von einer Elektrofachkraft durchzuführen und unterliegt nicht der Garantie.

Sicherheitseinweise

Bitte lessen Sie vor der ersten Inbetriebnahme diese Bedienungsanleitung aufmerksam durch. Bewahren Sie die Anleitung gut auf und geben Sie sie an jeder nachfolgenden Benutzer weiter, damit die Informationen jederzeit zur Verfügung stehen.

Bildzeichen in der Anleitung

Gefahrenzeichen mit Angaben zur Verhütung von Personen- oder Sachschäden.

Gebotszeichen (anstelle des Ausrufungs-zeichens ist das Gebot erläutert) mit Angaben zur Verhütung von Schäden.

Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät.

Bildzeichen auf dem Gerät

Achtung, Gefahr!

or Benutzung des Gerätes die Anleitung aufmerksam durch.

Ziehen Sie vor Wartungs- und Reparaturarbeiten den Netzstecker.

Setzen Sie das Gerät nicht der Feuchtigkeit aus. Arbeiten Sie nicht bei Regen.

Halten Sie einen Sicherheitsabstand von mind. 5 m zu Dritten ein.

Tragen Sie Augenschutz.

Verletzungsgefahr durch weggeschleuderte Teile! Umstehende Personen aus dem Gefahrenbereich fernhalten.

Achtung.

s Flugelrad.

Hande fernhalten.

Garantierter Schalleistungspegel L_wa in dB(A)

Schutzklasse II

Elektrogeräte gehoren nicht in den Hausmüll

Blasleistung

Saugleistung

Allgemeine Sicherheitshinweise

• Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kinder) mit eingeschrankten physischen, sensörischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden; es sei dess, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhalten von ihr Anweisungen, wie das Gerät zu benutzen ist.
  Das Gerätarf nicht von Kindern verwendet werden. Gesetze und lokale Bestimmungen konnen ein Mindestalter für die Benutzung vorsehen. Ebenso ist Personen die Arbeit mit dem Gerät unter-sagt, die die Betriebsanweisungen nicht vollständig kennen.
• Der Benutzer ist verantwortlich für Unfälle und auftretenden Gefährdungen gegenüber anderen Personen oder deren Eigentum.

Achtung! Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsatzliche Sicherheitsmaßnahmen zu beachten:

Arbeiten mit dem Laubblaser:

Machen Sie sich mit allen Geräteilen und der richtigen Bedienung des Gerätes vertraut, bevor Sie mit der Arbeit beginnen. Stellen Sie safer, dass Sie das Gerät im Notfall sofort ausschalten können. Der unsachgemäße Gebrauch kann zu schweren Verletzungen führen.

Vorsicht: So vermeiden Sie Unfälle und Verletzungen:

DE

Die persönlichen Schutzausrüstungen schützen ihre eigene und die Gesundheit anderer und sichern den reibungslosen Betrieb des Gerätes.

• Tragen Sie geeignete Arbeitskreidung wie festes Schuhwerk mit rutschfester Sohle, eine robuste, lange Hose, Handschuhe, Schutzbrille und einen Gehorschutz. Benutzen Sie das Gerät nicht, wenn Sie barfuß gehen oder offene Sandalen/TRagen. Tragen Sie eine Staubschutzmaske.
• Tragen Sie keine Kleidung oder Schmuck, die am Lufteingang angesaugt werden konnten. Tragen Sie bei langem Haar eine schützende Kopfbedeckung.
• Überprüfen Sie regelmäßige die Funktionstüchtigkeit und Universehrheit des Gerätes, um Gefahren für die Bediener zu vermeiden.
• Lassen Sie andere Personen nicht das Gerät oder das Verlängerungskabel berühren. Halten Sie das Gerät von Menschen, vor allem Kindern, und Haustieren fern.
• Achten Sie auf offene Fenster, Kinder, Haustiere, usw. Unterbrechen Sie die Arbeit, wenn Kinder und Haustiere sich in der Höhe aufhalten. Das geblasene Material kann in ihre Richtung geschleudert werden. Halten Sie einen Sicherheitsabstand von 5 m um sich herum ein.
• Schalten Sie das Gerät nicht ein, wenn es umgekehrt gehalten wird oder sich nicht in Arbeitsposition befindet.
• Richten Sie das Gerät während des Betriebs nicht auf Personen, insbesondere den Luftstrahl nicht auf Augen und Ohren.
• Machen Sie sich mit ihrer Umgebung vertraut und achen Sie auf mögliche Gefahren, die beim Arbeiten unter Umständen überhört werden können.
• Achten Sie bei der Arbeit auf einen sicheren Stand, insbesondere an Hangen. Halten Sie das Gerät immer mit beiden

Händen fest und arbeiten Sie nur mit korrekt eingestelltem Tragegurt.

• Inspizieren Sie die zu reinigende Flächenorgfältig und beseitigen Sie alle Drahte, Steine, Dosen und sonstige Fremdkörper.
• Halten Sie Finger und Fuß von der Ansaugrohröffnung und dem Flügelrad fern. Es besteht Verletzungsgefahr.
• Arbeitsen Sie mit dem Gerät nicht, wenn Sie mäde oder unkonzentriert sind oder nach Einnahme von Alkohol oder Tabletten. Legen Sie immerrechtzeitig eine Arbeitspause ein. Gehen Sie mit Vernunft an die Arbeit. Bewegen Sie sich langsam, rennen Sie nicht.
• Benutzen Sie das Gerät nicht bei Regen, bei schlechter Witterung oder in feuchter Umgebung. Arbeiten Sie nur bei Tageslicht odergreater künstlicher Beleuchtung.
• Arbeiten Sie nicht mit einem beschädigten, unvollständigen oder ohne die Zustimmung des Herstellers umgebauten Gerät. Prufen Sie vor dem Gebrauch den Sicherheitszustand des Gerätes, insbesondere der Netzanschlussleitung und des Schalters.
• Verwenden Sie das Gerät nur, wenn es vollständig montiert ist.
• Verwenden Sie das Gerät in der Betriebsart Ansaugen nur, wenn der Fangsack montiert ist.
• Saugen Sie keine brennenden, gluhenden oder rauchenden Materialien (z.B. Zigaretten, Glut etc.), Dämpfe oder leicht entzündliche, gifting oder explosive Stoffe an.
• Benutzen Sie nur Ersatz- und Zubehörteile, die von unserem Service-Center (siehe Seite 111) geliefert und empfohlen werden.

• Ziehen Sie den Stecker aus der Steckdose: - wenn Sie das Gerät nicht benutzen, es transportieren oder unbeaufsichtigt setzen; - wenn Sie das Gerät kontrollieren, es reinigen oder Blockierungen entfern;

• wenn Sie Reinigungs- oder Wartungsarbeiten vornehmen oder Zubehör auswechseln;

• wenn das Strom- oder Verlängerungskabel beschädigt ist;

• nach dem Kontakt mit Fremdkörpersn oder bei abnormaler Vibration.

• Tragen Sie das Gerät nicht am Kabel. Benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zuziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.

• Benutzen Sie das Gerät nicht in geschlossen, schlecht belufteten Räumen.
• Benutzen Sie das Gerät nicht in der Höhe von entzündbaren Flüssigkeiten oder Gassen. Bei Nichtbeachtung besteht Brand-oder Explosionsgefahr.
• Bewahren Sie das Gerät an einem trockenen Ort und außerhalb der Reichweite von Kindern auf.
• Überprüfen Sie den Fangsack regelmäßig auf Abnutzungen oder Beschädigungen.

Vorsicht! So vermeiden Sie Geräteschäden und eventuell daraus resultierende Personenschäden:

Behandeln Sie Ihr Gerät mit Sorgfalt. Reinigen Sie regelmäßige die Luftungsöffnungen und befolgen Sie die Wartungsvorschriften.
- Überlasten Sie Ihr Gerät nicht. Arbeiten Sie nur im angegebenen Leistungsbereich. Verwenden Sie keine leistungs-schwachen Maschinen für schwere Arbeiten. Benutzen Sie Ihr Gerät nicht für Zwecke, für die sie nicht bestimmt sind.
- Versuchen Sie nicht, das Gerät selbst zu reparieren, es sei dessen, Sie besitzen hierfür eine Ausbildung. Sümmtliche Arbeiten, die nicht in dieser Anleitung angegeben werden, dürfen nur von unserem ServiceCenter (s. Adresse Seite 111) ausgeführten werden.

Elektrische Sicherheit:

Vorsicht: So vermeiden Sie Unfälle und Verletzungen durch elektrischen Schlag:

• Achten Sie darauf, dass die Netzspannung mit den Angaben des Typenschildes übereinstimmt.
• Schließen Sie das Gerät nach Möglichkeit nur an eine Steckdose mit Fehlerstrom-Schutzeinrichtung (Fl-Schalter) mit einem Bemessungsstrom von nicht mehr als 30 mA an.
• Überprüfen Sie vor jeder Benutzung das Gerät und die Netzanschlussleitung mit Stecker auf Schäden. Vermeiden Sie Körperberührungen mit geerdeten Teilen (z.B. Me tall zäune, -pfosten).
  Die Kupplung des Verlängerungskabels muss vor Spritzwasser geschützt sein, aus Gummi bestehen oder mit Gummi überzogen sein. Verwenden Sie nur Verlängerungskabel, die für den Gebrauch im Freien bestimmt sind und entsprechend gekennzeichnet sind. Der Litzenquerschnitt des Verlängerungskabels muss mindestens 1,5mm^2 betragen. Rollen Sie eine Kabeltrommel vor Gebrauch immer ganz ab. Überprüfen Sie das Kabel auf Schäden.
• Halten Sie das Kabel vom Arbeitsbereich fern und führen Sie es grundsätzlich hinter der Bedienungsperson.
• Verwenden Sie für die Anbringung des Verlängerungskabels die dafür vorgesehene Zugentlastung.
• Beschädigte Kabel, Kupplung und Stecker oder den Vorschriften nicht entsprchende Anschlussleitungen)durfen nicht verwendet werden. Ziehen Sie bei Beschädigung des Netzkabels sofort den Stecker aus der Steckdose.Berühren Sie auf keinen Fall das Netzkabel, solange der Netzstecker nicht gezogen ist.

DE

• Wenn die Anschlussleitung these Ge-rates beschädigt wird, muss Sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person durch eine besondere Anschlussleitung ersetzt werden, um Gefährdungen zu vermeiden.
• Benutzen Sie das Gerät nicht, wenn sich der Schalter nicht ein- und ausschaltenlässt. Beschädigte Schalter müssen bei unserem Service-Center (s. Adresse Seite 111) ersetzt werden.
• Überprüfen Sie vor jeder Benutzung die Netzanschlussleitung und das Verlangerungskabel auf Schäden und Alterung. Benutzen Sie das Gerät nicht, wenn das Kabel beschädigt oder abgenutzt ist.

Übersicht

Die Abbildungen finden Sie auf der vorderen Ausklappseite.

1 Tragegurt

2 Zweiteiliges Blas-/ Saugrohr
3 Kleinere Befestigungsschrauben
4 Größere Befestigungsschrauben mit selbstsichernden Muttern
5 Laubblaser-Motorteil
6 Zusatzgriff
7 Schnellspanner zur Griffverstellung
8 Befestigungssteg fur Tragegurt
9 Ein-/Ausschalter
10 Flussregler
11 Gehäusegriff
12 Luftungsöffnungen
13 Innensechskantschlüssel
14 Netzkabel
15 Kabelhalter
16 Betriebsarten-Wahlschalter
17 Halterahmen für Fangsack
18 Fangsack
19 Befestigungsschlaufe für Fangsack
20 Führungsrolten
21 Geblaseffnung
22 Flachsaugduse mit Laufrädern
23 Ansaugöffnung

24 Flugelrad
25 Flügelradabdeckung
26 Vibrationsdampfer Zusatzgriff

Verwendungszweck

Das Gerät ist nur für das Herausblasen und Ansaugen von dürrem Blattwerk im privaten Haus- und Hobbygarten bestimmt. Jede andere Verwendung, die in dieser Anleitung nicht ausdrücklich zugelassen wird, kann zu Schäden am Gerät führen und eine ernsthafte Gefahr für den Benutzer darstellen.

Das Gerätarf nicht in Bereichen mit gesundheitsgeführenden Stäuben oder als Nassauer verwendet werden.

Das Gerät ist zum Gebrauch durch Erwachsene bestimmt. Jugendliche über 16 Jahre dürfen das Gerät nur unter Aufsicht benutzen. Die Benutzung des Gerätes bei Regen oder feuchter Umgebung ist verboten.

Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich.

Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden.

Funktionsbeschreibung

Der Laubblaser besitzt ein Geblase bzw. ein Blattansaugewerk für die Funktionen Blasen und Ansaugen. In der Betriebsart Blasen{lssst sich das Laub schnell zusammenblasen oder aus schwer zuganglichen Orten weglasen. In der Betriebsart Ansaugen wird das angesaugte Laub zur Volumenverringerung zerkleinert, durch den Auswurfkanal geblasen und im Fangsack gesammelt.

Zur Verbesserung der Arbeitsssicherheit und zur Reduzierung von Ermüdungserscheinungen an Hand- und Armgelenken sind die Handgriffe mit Vibrationsdämpfern ausgestattet.

Der Fangsack ist mit einer einseitigen Innen

beschichtung gegen das Nachaußendringen von Feinstaub und Nässe versehen. Diese Beschichtung befindet sich auf der linken Fangsacksite und dient zum Schutz vor Verschmutzung ihrer Arbeitskleidung.

Mit der Flachsaugduse ist flächiges Ansaugen von trockenen Blättern oder Blattteilen möglich. Zur leichteren Führung des Rohres am Boden dieren die Führungsrolten am unteren Ende des Rohres.

Zum Schutz des Bedieners kann das Gerät nur mit vollständig montiertem zweiteiligem Blas-/Saugrohr betrieben werden. Das Gerät ist zur Sicherheit schutzisoliert und benötigt keine Erdung.

Die Funktion der Bedienteile entnehmer Sierette den nachfolgenden Beschreibungen.

Montageanleitung

Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker. Verwenden Sie nur Originalteile. Es besteht Verletzungsgefahr.

Auspacken:

Packen Sie das Gerät aus und kontrollieren Sie, ob es vollständig ist:

5 Laubblaser-Motorteil

2 Zweiteiliges Blas-/ Saugrohr

18 Fangsack mit Halterahmen (17)
22 Flachsaugduse mit Laufrädern
1 Tragegurt Montagematerial

Vor der Inbetriebnahme des Gerätes muss das Blas-/Saugrohr vollständig montiert und verschraubt sowie Fangsack und Tragegurt befestigt sein. Die Flügelradabdeckung muss geschlossen und die Befestigungsschrauben bis zum Anschlag festgedreht sein.

Blas-/ Saugrohr montieren:

Achten Sie bei der Montage darauf, die Rohre nicht zu verkanten. Die sich im Rohr befindlichen elektrische Kontakte konnten beschädigt werden.

1. Stecken Sie die beiden Teile des Blas/ Saugrohres (2a + 2b) zusammen.

Die beiden Teile des Rohres rasten ineinnander ein und konnen aus Sicherheitsgründen nicht mehr demontiert werden.

1. Befestigen Sie die Rohrteile mit den beiden mitgelieferten kleineren Schrauben (3).
2. Stecken Sie das Blas-/ Saugrohr in die Geblase-/ Ansaugöffnung am Motorteil (5) auf. Eine Führungs-schiene am Motorteil hilft Ihnendei.
3. Befestigen Sie Rohr und Motorteil mit den mitgelieferten größeren Schrauben und Muttern (4).

Flachsaugduse montieren:

1. Um mit der Flachsaugduse (22) zu arbeiten, stecken Sie diese auf die Ansaugoffnung (23) am Rohr auf, so dass die seitlichen Laschen einrasten.

Zum Entfernen der Duseziehen Sie die Laschen an der Duse auseinander undziehen die Duse aus dem Rohr Heraus.

Fangsack montieren:

1. Setzen Sie den Halterahmen (17) auf die Öffnung am Motorteil (5) auf, so dass der Griff in Richtung Netzkabel zeigt. Drücken Sie den Halterahmen über die Rastleiste, bis der Kupplungshebel einrastet. Das Gerätarf im Saugbetrieb nur mit montiertem Fangsack betrieben werden.
2. Befestigen Sie die Schlaufe des Fangsacks (19) am Blas-/ Saugrohr.

Tragegurt anbringen:

1. Haken Sie den Tragegurt (1) am Befestigungsteg (8) ein.

Bedienung

Achtung Verletzungsgefahr! Tragen Sie beim Arbeiten mit dem Gerät geeignete Kleidung und Arbeitshandschuhe. Vergewissern Sie sich vor jeder Benutzung, dass das Gerät Funktionstüchtig ist. Vergewissern Sie sich, dass der Fangsack und das Rohr richtig montiert sind und der Tragegurt korrekt für die Arbeit eingestellt ist. Sollte ein Schalter beschädigt sein, darf mit dem Gerät nicht mehr gearbeitet werden. Achten Sie darauf, dass die Netzspannung mit dem Typenschild am Gerät übereinstimmt.

Beachten Sie den Lärmschutz und örtliche Vorschriften. Die Benutzung des Gerätes kann an bestimmten Tagen (Sonn- und Feiertagen), während bestimmter Tageszeiten (Mittagszeiten, Nachtruhe) oder in besonderen Gebieten (Kurorten, Kliniken)6 eingeschiedt oder verboten sein.

Nach dem Ausschalten des Gerätes dreht sich das Flügelrad noch eine Zeit weiter. Verletzungsgefahr durch sich drehendes Werkzeug.

Inbetriebnahme

Achten Sie vor dem Einsatzen darauf, dass das Gerät keine Gegenstände berührt. Achten Sie auf einen sicheren Stand.

Das Gerät lassst sich nur einschalten, wenn das komplette Blas-/Saugrohr correkt montiert ist. Die Flügelradabdeckung muss geschlossen und die Befestigungsschrauben bis zum Anschlag festgedreht sein.

1. Formen Sie aus dem Ende des Verlängerungskabels eine Schlaufe und befestigen Sie diesen am Kabelhalter (15). Durch die Zugentlastung wird ein unbeabsichtigtes Lösen der elektrischen Steckverbindung vermieden.

2. Legen Sie den Tragegurt (1) um und stellen Sieihn auf die optimale Länge ein.

3. Losen Sie den Schnellspanner (7) und stellen Sie den Zusammenhanggriff (6) in die gewünschte Position. Arreten Sie den Spanner wieder.
4. Vergewissern Sie sich, dass das Gerät ausgeschelt ist und schließen Sie es an die Netzspannung an.
5. Zur Wahl der Betriebsart drehen Sie den Betriebsarten-Wahlschalter (16) auf das gewünschte Symbol: Vor dem Wechsel der Betriebsart muss das Gerät ausgeschelt sein.

Betriebsart Blasen

Betriebsart Ansaugen

1. Zum Einschalten schieben Sie den Ein-/Ausschalter (9) in Stellung „I“, das Gerät lauft an. Zum Ausschalten schieben Sie den Ein-/Ausschalter (9) in Stellung „0“, das Gerät schaltet ab.
2. Mit dem Flussregler (10) stellen Sie die optima Blas- und Saugstarke ein.
3. Halten Sie das Gerät während des Betriebs mit einer Hand am Gehäusegriff und mit der anderen am Zusammengriff. Greifen Sie die Handgriffe innerhalb der mit Vibrationsdämpfern (siehe A Nr. 26 + 27) vibrationsreduzierten Bereiche.

Arbeiten Sie stets mit niedrigstmöglicher Motordrehzahl, da mit der Motorleistung auch gleichzeitig der Gerauschpegel und der Stromverbrauch reduziert wird.

Arbeiten mit dem Laubblaser

Der Laubblaserarf nur fur folgende Einsatzzwecke verwendet werden:

• Als Geblase zum Anhäufen von dürrem Blattwerk oder zum Wegblasen aus schwer zugänglichen Stellen (z.B. unter PKWs)

• als Ansaugwerk zum Ansaugen von dürrem, trockenen Blattwerk. Bei Saugfunktion dient das Gerät auch als Häcksler. Die trockenen Blätter werden zerkleinert, ihr Volumen verrin-gert und für eine eventuelle Kompostierung vorbereitet. Die Intensität der Zerkleinerung hangt von der Grübe des Laubes und der noch enthaltenen Restfeuchtigkeit ab.

Jede andere als die oben beschrieben Verwendungen kann zu Schaden an der Maschine führen und eine Gefahr für den Benutzer darstellen.

Achten Sie beim Arbeiten darauf, nicht mit dem Gerät gegen harte Gegenstände zu stößen, die Schäden verursachen konnen. Saugen Sie keine Festkörper wie Steine, Äste oder Astabschnittte, Tannenzapfen oder ähnliches an, da diese das Gerät, insbe sondere das Häckselwerk, beschädigen konnten. Reparaturen dieser Art unterliegen nicht der Garantie.

Bei Blockieren des Flügelrades und Beschädigung oder Verwicklung des Kabels(sofort den Netzsteckerziehen!Gefahr durch elektrischen Schlag!

Betriebsart Blasen:

• Stellen Sie den Betriebsarten-Wahlschalter (16) auf das Symbol (siehe Kapitel Inbetriebnahme Seite 10).

• Ein optimales Ergebnis beim Einsatz des Gebläses erhalten Sie mit einem Abstand zum Boden von 5 - 10 cm.

• Richten Sie den Luftstrahl von sich weg. Achten Sie darauf, keine schweren Gegenstände aufzuwirbeln und so{jemandenzu verletzen oder etwas zu beschädigen.
• Beginnen Sie die Arbeit mit der hochsten Blasleistung, um die herumliegenden Blätter rasch zu sammeln. Eine niedrigere Blasleistung wahren Sie, um den zuvor zusammengetragenen Laubhaufen zu verdichten.
• Losen Sie vor dem Blasen am Boden anhaftende Blätter mit einem Besen oder Rechen.
• Die Führungsrolten am Rohrende dienen zur Arbeitserleichterung auf ebenen Flächen.

Betriebsart Ansaugen:

• Stellen Sie den Betriebsarten-Wahlschalter auf das Symbol (siehe Kapitel Inbetriebnahme Seite 10). Prufen Sie, ob der Fangsack (18) korrekt montiert ist.
• Achten Sie darauf, dass nicht zu große Laubmengen gleichzeitig angesaugt werden. So vermeiden Sie, dass das Blas-/ Saugrohr verstoptf und das Flügelrad (24) blockiert.
  Zum Flächensaugen von trockenem Blattwerk oder Blattresten stecken Sie die beiliegende Flachsaugduse auf das Ende des Rohres auf.

Der Auswurfkanal sorgt fur eine opti- malé Beförderung des Laubes in den Fangsack. Zusätzlich dient er zu ihrer Sicherheit vor Berührung des Flüglerades während des Betriebes.

Um den Fangsack nicht unnötig zu verschreiben, vermeiden Sie es,ihn während der Arbeit über den Boden zuschleifen.

Stoppt das Gerät während der Bediennung plötzlich und saugt nicht, so ist es sofort auszuschalten.

Ziehen Sie den Netzstecker und überzeugen Sie sich davon, dass kein Material zwischen Flügelrad und Gehäuse eingeklemmt ist. Führten Sie die Arbeiten wie unter Kapitel „Reinigung und Wartung" beschreiben aus. Startet das Gerät danach nicht, so wenden Sie sich an unser Service-Center.

Fangsack entleeren:

Bei vollem Fangsack vermindert sich das Saugvermögen erheblich. Entleeren Sie den Fangsack, wenn der Beutel voll ist oder die Saugleistung des Gerätes nachlasst.

Schalten Sie das Gerät ab undziehen Sie vor dem Entleeren des Fangsacks den Netzstecker. Gefahr durch elektrischen Schlag!

1. Warten Sie, bis das Flügelrad stillsteht.
2. Um den Fangsack zu entfernen, hängen Sie die Schlaufe (siehe B Nr. 19) aus und drücken Sie den Kupplungshebel am Halterahmen (siehe B Nr. 17).
3. Öffnen Sie den Reißverschluss am Fangsack und entleeren Sie ihn vollständig.
4. Montieren Sie den entleerten Fangsack wieder (siehe Kapitel Montageanleitung Seite 9).

Kompostierbares Material gehört nicht in den Hausmull!

Reinigung und Wartung

Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker.

Lassen Sie Arbeiten, die nicht in dieser Anleitung beschreiben sind, von unserem Service-Center durchführren. Verwenden Sie nur Originalteile.

Kontrollieren Sie den Laubbläser vor jedem Gebrauch auf offensichtliche Mängel wie lose, abgenutzte oder beschädigte Teile, korrekten Sitz von Schrauben oder anderer Teile. Tauschen Sie beschädigte Teile aus. Überprüfen Sie regelmäßigen den Fangsack auf Verschleiß oder Beschädigung. Führen Sie folgende Wartungs- und Reinigungsrarbeiten regelmäßig durch. Dadurch ist eine lange und zuverlässige Nutzung gewährleistet.

Allgemeine Reinigungsrarbeiten

Reinigen Sie das Gerät jeweils sofort nach der Arbeit, da sich sonst Schmutz mit Blattresten verhärte und festsetzt und möglicherweise nicht mehr zu entfernen ist, ohne das Motorghäuse zu demontieren. Solche Reinigungsrarbeiten unterliegen nicht der Garantie.

Verwenden Sie keine Reinigungs- bzw. Lösungsmittel. Chemische Substanzen können die Kunststoffe des Gerätes angreiben.

• Reinigen Sie das Gerätegehäuse, das Rohr und die Luftungsöffnungen regelmäßig mit einer weichen Bürste oder einem Tuch. Reinigen Sie das Gerät niemals unter fließen dem Wasser.

• Nehmen Sie nach Beenden der Arbeit den Fangsack ab, stülpenihn um und bürsten ihn gründlich aus. So vermeiden Sie das Entstehen von Schimmel und unangenehmen Gerüchen.

• Befreien Sie den Auslassbereich von etwaigen geschredderten Resten.

Verstopfungen und Blockierungen beseitigen

Laub und frische Pflanzenabschnitte können ggf. das Gerät verstopfen.

Flügelrad reinigen:

Netzsteckerziehen!

1. Entnehmen Sie den am Netzkabel befestigten Innensechskantschluss (siehe A Nr. 13)

2. Offnen Sie mit dem Schlüssel (13) die Schraube an der Flügelradabdeckung (25) und klappen Sie die Abdeckung hoch.

3. Entfernen Sie vorsichtig Rückstände oder Verstopfungen am Flügelrad (24).
4. Überprüfen Sie, ob das Flügelrad sich leicht drehen{lsst und in einwandfreiem Zustand ist. Lassen Sie ein defectes Flügelrad von unserem Service-Center (s. Adresse Seite 111) ersetzen.
5. Schrauben Sie die Abdeckung wieder fest.

Wenn die Flügelradabdeckung nicht geschlossen und korrekt verschraubt ist, kann das Gerät nicht betrieben werden.

Auslassbereich reinigen:

1. Entfernen Sie den Fangsack.
2. Reinigen Sie den äußerten Auslassbereich am Gerät.
3. Stellen Sie den Betriebs-Wahlschalter auf das Symbol Ansaugen.
4. Entfernen Sie Schmutzrückstände im inneren Auslassbereich mit einer Bürste

(z.B. Flaschenbürste). Entfernen Sie sperrige Gegenstände mit einem stumpfen und unscharfen Werkzeug.

Blas-/ Saugrohr reinigen

1. Nehmen Sie die Schlaufe des Fangsacks vom Haken.
2. Losen Sie die Befestigungsschrauben (siehe Nr. 4) undziehen Sie das BlasSaugrohr ab.
3. Klopfen Sie das Innere des Rohres aus und reinigen Sie es gegebenenfalls.
4. Montieren Sie das Rohr wieder und be-festigen Sie die Schlaufe des Fangsacks wieder am Haken.

Fangsack auswechseln

Wechseln Sie einen defekten Fangsack aus. Verwenden Sie nur den Original-Fangsack (siehe Kapitel „Ersatzteile”), ansonsten erlisdcht der Garantieanspruch.

Aufbewahrung

• Lagern Sie den Laubbläser an einem trockenen, frostsicheren Ort, der für Kinder unzugänglich ist.
• Setzen Sie das Gerät nicht dem direkten Sonnenlicht aus, sondern lagern Sie es im Dunkeln oder Halbdunkeln.
• Umhüllen Sie das Gerät nicht mit Nylonsäcken, da sich Feuchtigkeit bilden könnte.
• Reinigen Sie das Gerät am Saisonende und zum Überwintern gründlich. Reinigen Sie den Fangsack, indem Sieihn abnehmer, entleeren und mit handwarmem Wasser und Neutraleife waschen. Bringen Sie den getrockneten Beutel wieder an.
• Vergewissern Sie sich, dass alle Muttern, Bolzen und Schrauben festgezogen sind, damit das Gerät in einem sicheren betriebsbereiten Zustand ist.

Garantie

Für diesen Gerät gewährren wir 36 Monate Garantie. Für gewerbliche Nutzung und Aus-tauschgeräte gilt eine verkürzte Garantie von 12 Monaten, gemäß den gesetzlichen Bestimmungen. Schäden, die auf natürliche Abnutzung, Überlastung oder unsachgemäß Bedienung zurückzuführen sind, bleiben von der Garantie ausgeschlossen. Bestimmte Bauteile unterliegen einem normalen Verschleiß und sind von der Garantie ausgeschlossen. Insbesondere zahlen hierzu Flügelrad, Fangsack und Kohlebürsten, sofern die Beanstandungen nicht auf Materialfehler zurückzuführen sind. Voraussetzung für Garantieleistungen ist zudem, dass die in der Betriebsanleitung angegebenen Hinweise zur Reinigung und Wartung eingehalten wurden. Schäden, die durch Material- oder Herstellerfehler entstanden sind, werden unentgeltlich durch Ersatzlieferung oder Reparatur beseitigt. Voraussetzung ist, dass das Gerät unzerlegt (Rohr, Fangsack und Flachsaugduse)dürfen demontiert beigelegt werden) und mit Kauf- und Garantienachweis an unser Service-Center zusammen genommen wird.

Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserem Service-Center durchführren halten. Unser Service-Center erstellt Ohnen kein einen Kostenvoranschlag. Wir können Geräte nur bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.

Achtung:itte liefern Sie Ihr Gerät im Reklamations- oder Servicefall gereinigt und mit einem Hinweis auf den Defekt an unsere Service-Adresse. Versichern Sie sichitte vor dem Versand, dass das Gerät nicht als „Sperrgut“ eingestuft wird. Das konnte der Fall sein, wenn die Verpackung nicht ausreichend ist oder wenn das Gerät nur mit Packpapier umwickelt eingeschickt wird. Eine Entsorgung Ihres Gerätes führen wir kostenlos durch.

Unfrei - per Sperrgut, Express oder mit sonstiger Sonderfracht - eingeschiedte Geräte werden nicht angenommen. Bei Vorliegen eines berechtigten Garantiefalles bitten wir um Telefonische Kontaktaufnahme mit unserem Service-Center. Dort erhalten Sie weitere Informationen über die Reklamationsbearbeitung.

Entsorgung/Umweltschutz

Führer Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

Elektrogeräte gehoren nicht in den Hausmüll.

Geben Sie das Gerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und Metallteile können sortenrein getrennt werden und so einer Wiederverwertung zugeführrt werden. Fragen Sie hierzu unser Service-Center

Ersatzteile

Ersatzteile können Sie direkt über unser Service-Center bestellen. Geben Sie bei der Bestellung unbedingt den Maschinentyp an.

Zubehör-Bestellnummern:

7241 1020 Fangsack mit Halterung

7240 0021 Tragegurt

7240 0032 Flachsaugduse

Geben Sie für alle weiteren Ersatzteile bei der Bestellung den Maschinotyp und die Teilenummer in der Explosionszeichnung an.

Technische Daten

Laubblaser ELS 2601

Nenneingangsspannung. 230V\~, 50 Hz

Leistungsaufnahme 2600 Watt

Schutzklasse 1/II

Luftdurchsatz max. 15 m³/min

Luftgeschwindigkeit max. 270 km/h

Häckselrate. max. 10:1

Inhalt Fangsack 501

Gewicht (incl. Zubehör) 5,5 kg

Garantierer Schalleistungspegel ....106 dB (A)

Schalldruckpegel 85,9 dB (A)

Vibration am Handgriff 1,83 m/s

Lärm- und Vibrationswerte wurden entsprechend den in der Konformitätserklärung genannten Normen und Bestimmungen ermittelt.

Technische und optische Veränderungen konnen im Zuge der Weiterentwicklung ohne Ankündigung vorgenommen werden. Alle Maße, Hinweise und Angaben dieser Bedienungsanleitung sind deshalb ohne Gewähr. Rechtsansprüche, die aufgrund der Bedienungsanleitung gestellt werden, konnen dazu nicht geltend gemacht werden.

Fehlersuche

Problem Mögliche Ursache Fehlerbehebung
Gerät startet nicht	Netzspannung fehl	Steckdose, Kabel, Leitung, Stecker und Sicherung prüfen, ggf. Reparatur durch Elektrofachmann
	Ein-/Ausschalter defekt	Reparatur durch KundendienstKohlebürste
	Motor defekt
	Blas-/ Saugrohr nicht vollständig montiert	2-teiliges Blas-/Saugrohr montieren
	Flügelradabdeckung noch offen (siehe D Nr. 25)	Flügelradabdeckung schreiben und korrekt verschrauben
Gerät arbeitet mit Unterbrechungen	Stromkabel beschädigt Kabel überprufen, ggf. wechseln
	Internet Wackelkontakt	Reparatur durch Kundendienst
	Ein-/Ausschalter defekt
Geringe oder fehlende Saugleistung	Fangsack ist voll Fangsack leeren
	Fangsack ist verschmutzt Fangsack reinigen
	Wahlschalter in falscher Position	Wahlschalter auf das Symbol Ansaugen stellen
	Gerät verstopft oder durch Fremdkörper blockiert	Verstopfungen und Blockierungen beseitigen (s. Kapitel Reinigung und Wartung)
Geringe oder fehlende Blasleitung	Wahlschalter in falscher Position	Wahlschalter auf das Symbol Blasen stellen
	Flussregler in falscher Position Flussregler hochdrehen
Flügelrad bewegt sich nicht	Fremdkörper blockiert Flügelrad	Blockierung beseitigen (s. Kapitel Reinigung und Wartung)

Tartalom

Technische gegevens 78

Elektrische verilgheit:

Grizzly Gartengeräte GmbH

Kunden-Service

Georgenhauer Str. 1

64409 Messel

Tel.: [phone]

Fax.: [phone]

e-mail: [e-mail]

Homepage: www.grizzly-gmbh.de
