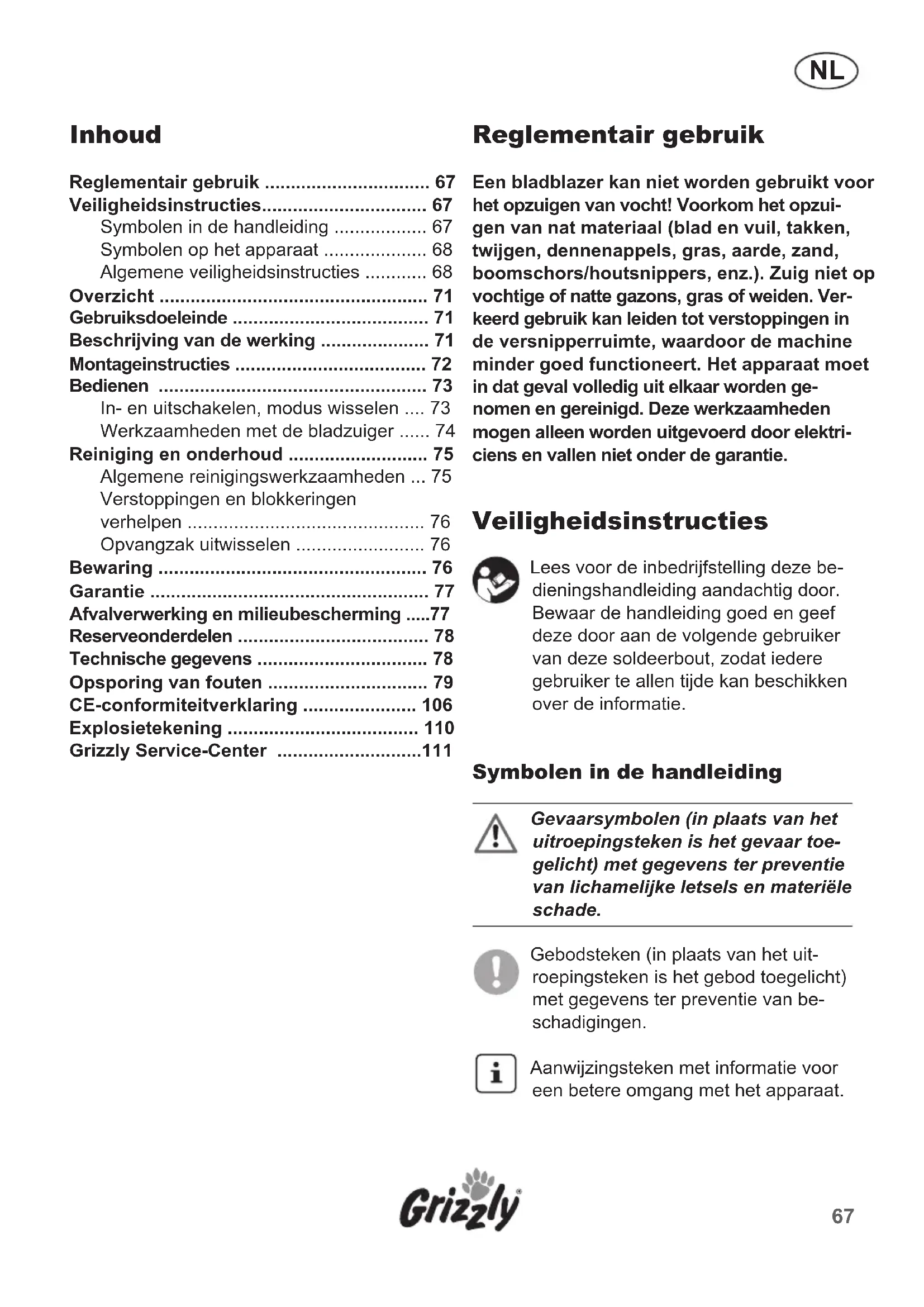

GEBRUIKSAANWIJZING ELS 2601 Grizzly

Gebruiksaanwijzing 67

Bij eerste gebruik aandachtig de gebruiksaanwijzingen doorlezen, zodat een foute hantering worden vermeden. Bewaar de handleiding goed en geef deze door aan de volgende gebruiker van deze soldeerbout, zodat≦edere gebruiker te allen tjnde kan beschikken over de informatie.

PT

Veiligheidsinstructies 67

Symbolen in de handleiding 67

Symbolen op het apparatusat 68

Algemeneveiligheidsinstructies 68

Overzicht 71

Gebruiksdoelseinde 71

Beschrijving van de werking 71

Montageinstructures 72

Bedieren 73

In- en uitschakelen, modus wisselen .... 73

Werkzaamheden met de bladzuiger .... 74

Reiniging en onderhoud 75

Algemene reinigingswerkzaamheden ... 75

Verstoppingen en blokkeringen

verhelpen 76

Opvangzakuitwisselen 76

Bewaring 76

Garantie 77

Afvalverwerking en milieubescherming ....77

Reserveonderdelen 78

Opsporing van fouten 79

CE-conformiteitverklaring 106

Explosietekening 110

Een bladblazer kan nicht worden gezruikt voor het opzuiigen van vocht! Voorkom het opzui-gen van nat materiaal (blad en vuil, takken, twijgen, dennenappels, gras, aarde, zand, boomschors/houtsnippers, enz.). Zuig Niet op vouchtige of natte gazons, gras of weiden. Verkeerd gebruik kan leiden tot verstoppingen in de versnipperruimte, waardoor de machine minder goed functioneert. Het apparatusaat moet in dat geval volledig uit elkaar worden genomen en gereinigd. Deze werkzaamheden mogen alleen worden uitgevoerd door elektriciens en vallen Niet onder de garantie.

Veiligheidsinstructies

Lees voor de inbedrijfstelling deze bedieningshandleiding aandachtig door. Bewaar de handleiding goed en geef deze door aan de volgende gekruiker van deze soldeerbout, zodate iedere gekruiker te allen tjnde kan beschikken over de informatie.

Symbolen in de handleiding

Gevaarsymbolen (inplaats van het uitroepingsteken is het gevaar toegelicht) met gegevens terpreventie van lichamelijke letsels en materieleschade.

Gebodsteken (inplaats van het uitroepingsteken is het gebod toegelicht) met gegevens terpreventie van beschadigingen.

Aanwijzingsteken met informatie voor een betere omgang met het apparaat.

Symbolen op het apparatus

Opgelet, gevaar!
gebruik van het
apparaat de gebruiksaanwijzing
aandachtig door.

Voor onderhoudswerkzaamheden en herstellingswerken de netstekker uittrekken.

Stel het apparaat Niet aan vochtigheid bloot. Werk Niet in geval van regen.

Houd een veiligheidsafstand van minstens 5 meter tot derden in acht.

Draag een oogbescherming.

Gevaar voor verwondingen door weggeslingerde onderdelen! Omringende Personen op een veilige afstand uit de gezarenzone houden.

Opgelet. waaier.

Handen op een veilige afstand honden.

Gegarandeerd akoestisch niveau

Veiligheidsklasse

Blaas capacitite

end vermogen

Elektrische apparatuur hoor nicht bij het huisvuil.

Algemene veiligheidsinstructies

• Dit apparaat dient nicht om door Personen (kinderen inbegrepen) met beperkte fysieke, motorieke of psychische capaciteiten of met een tekort aan ervaring en/of kennis gebrukt te worden; tenzij zij van een voor de veiligheid instaande persoon onder toezicht staan of tenzij zij van deze LASTe instructies krijgen, hoe het apparaat te gebruiken is.

• Het apparaat mag Niet door kinderen gekruikt worden. Wetten en lokale bepalingen können een minimumleeftijd voor het gebruik voorzien. Evenzeer is het voor Personen, die de gebruiksaanwijzing Niet volledig kennen, verboden om werkzaamheden met dit apparaat door te voeren.

• De gelebruiker is verantwoordelijk voor ongevalten en opduikende gezarentegenover andere Personen of tegenover hun eigendom.

Opgelet! Bij het gebruik van elektrisch gereedschap dieren ter bescherming gegen een elektrische schok en gegen gevaar voor verwondingen en brand volgende essentiele veiligheidsmaatregelen getroffen te worden:

Werkzaamheden met het apparaat:

Maakt u zich met alle delen van het toestel en met de juiste bediening van het toestel bekend, alvorens u met de werkzaamheden begint. Waarborg, dat het toestel in geval van nood meteen kan worden stopgezet. Het onreglementair gebruik kan tot zware verwondingen leiden.

Opgepast: zo vermijdt u ongevallen en verwondingen:

De persoonlijke schermingsuitrustingen beschermen uw eigengezondheid en de gezondheid

van andere Personen en waar borgen de fouloze werkking van het apparaat.

• Draag geschikte werkkledij, zoals vast schoeisel met slipvrije zool, een stevige, lange broek, beschemende handschoenen, beschemen de bril en een gehoorbeschering. Gebruik het apparaat Niet wanner u op blote voeten bent of open sandalen draagt. Draag een stofmas ker indien u in een stoffige omgeving werkt.
• Draag geen kleding of sierrade die aan de luchtingang konnen worden aangezogen. Draag bij langhaar een beschemende hoofdbekleding.
• Controller regelmatig de functionaliteit en de ongeschonden toestand van het apparaat om gezaren voor de operators te vermijden.
• Laat andere Personen het apparaat of het verlengsnoer Niet aanraken. Houd het apparaat op een veilige afstand van mensen,meer bepaald van kinderen en huisdieren.
• Let op open vensters, kinderen, huisdieren, enz. Onderbreek het werk wanner kinderen en huisdieren in de nabijheid vertoeven. Het geblazen materiaal kan in uwrichting geslingerd worden. Neem een veiligheidsafstand van 5 m rond u in acht.
  Schakel het apparaat Niet in indien het omgekeerd vastgehouden wordt of indien het zich Niet in de werkstand bevindt.
• Richt het apparaatijdens de werkking Niet op Personen en richteerbepaalde luchtstraal Niet opogen en oren.
  Maak uzelf met uw omgeving vertrouwd en let op möglichke bevaren, die bij de werkzaamheden soms aan uw aandacht können ontgaan.
• Let bij de werkzaamheden op een veilige stand, vooral aan hellingen. Houd het apparaat steeds met beiden handen vast en werkuitsluitend met een correct ingestelde draagriem.
• Inspector het te reinigen oppervlak zorgvul-dig en ruim alle (prikker- of metaal) draden,

stenen, conservenblikjes en andere vreemde voor werpen uit de weg.

• Houd vingers en voeten op een veilige afstand van de opening van de aanzuigbuis en de waaier. Er bestaat gevaar voor verwondeningen.
• Werk Niet met apparaat indien u moe of onge con centreerd bent of na het nuttigen van alcohol of tabletten. Las steedsijdig een werkpau ze in. Ga op een verstandige manier aan het werk. Beweeg langzaam, ren nicht.
• Gebruik het apparaat Niet in geval van regen, slechte weersomstandigheden of in een vochtige omgeving. Werk uitsluitend bij daglicht of bij goede kunstmatige verlichting.
• Werk Niet met een beschadigd, onvolledig of zonder de toestemming van de fabrikant omgebouwd apparaat. Controller voor het gebruik de veiligheidstoestand van het apparaat,meer in het bijzonder van de net aan sluitleiding en van de schakelaar.
  Maak uitsluitend gebruik van het apparaat indien het volledig gemonteerd is.
• Gebruik het apparaat in de modus "Aanzui-gen" uitsluitend indien de opvangzak aangebracht is.
• Zuig geen brandende, gloeende of rokende materialen (bijvoorbeeld sigaretten, vuur(gloed)), dampen of Licht ontvlambare, giffige of explosieve stoffen aan.
• Zuig geen vochtig of nat materiaal en geen vloeistoffen aan.
• Gebruik uitsluitend (reserve)onderdelen die door ons servicecentrum (kijk op pagina 111 voor de adresgeevens) worden geleverd en aanbevolen.
  Maak uitsluitend gebruik van reserveonderdelen en toebehoren, die door de fabrikant geleverd en aanbevolen worden.

• Trek de stekker uit het stopcontact wanner: - u het apparaat Niet gebruikt, wanner u het apparaat LAST VEROEN OF WANNER U HET ZONDER TOEZICT Achterlaat; - u het apparaat controleert, het reinigt of wanner u blokkeringen verwijdert;

• u reinigings- of onderhoudswerkzaamheden doorvoert of toebehorenuitwisselt;

• de voedingskabel of het verlengsnoer beschadigd is;
• na aanraking met vreemde voorwerpen of in geval van abnormale trillingen.
• Gebruik het apparaat Niet in gesloten of slecht verluchtete lokalen.
• Gebruik het apparaat Niet in de nabijheid van ontvlambare vloeistoffen of gassen. Indien dit Niet in acht genomen worden, bestaat er brand of ontploffingsgevaar.
• Bewaar het apparaat op een drogeplaats en buiten de reikwijdte van kinderen.
  Behandel uw apparaat met zorg. Neem de onderhoudsvoorschriften in acht.
• Controller de vangzak regelmatig op slijtage of beschadigungen.

Opgepast! Zo vermijdt u schade aan het apparaat en eventueel waaruit voortvloeieende lichamelijke letsels:

Behandel uw toestel met zorgvuldigkeit. Reinig regelmatig de luchtgleuven en volg de onderhoudsvoorschriften op.
Overbelast uw apparaat Niet. Werk uitsluitend binnen het aangegeven vermogensbereik. Gebruik geen machines met een laag prestatie vermogen voor zware werkzaamheden. Gebruik uw apparaat Niet voor doel-einden, waarvoor het Niet bestemd is.
- Probeer het apparaat Niet zich te repareren, tenzij u een geschikte opleiding hebgenoten. Alleen op een door ons servicecenter (kijk op pagina 111 voor de adresgeevens) mogen werkzaamheden worden verricht die Niet in deze handleiding staan vermeld.

Opgepast: zo vermijdt u ongevallen en verwondingen door een elektrische schok:

• Let erop dat de netspanning met de op het typeaanduidingplaatje vermelde gegevens overeenstemt.
• Sluit het apparaat zoveel möglichk slechts op een stopcontact met beschermingsinrichting voor een correcte stroom (Fl-schakelaar) met een gemeten stroom van nichteer dan 30mA aan.
• Controller telkens voor gebruik het apparaat en de netaansluitleiding met stekker op beschadigingen. Vermijd aanrakingen van het lichaam met onderdelen, die met de aarde verbonden zijn (bijvoorbeeld metalen omheiningen, metalen palen).
• De koppeling van het verlengsnoer要去gether spatwater beschermd�,uit rubber bestaan of met rubber bekleed�. Maak uitsluitend gebruik van verlengsnoeren, die voor het gebruik in de open luchtbestemd� en dievenovereenkomstig geidentificiererd�. De dwarsdoorsnede van het verlengsnoer要去 minstens 1,5mm^2 bedragen. Rol een kabelhaspel voor gebruik steeds volledig af. Controller de kabel op beschadigingen.
• Houd de kabel op een veilige afstand van de actieradius en breng de kabel in principe achter de met de bediening belaste persoon.
• Om het verlengsnoer aan te brengen, dient u van de waarvoor bestemde snoerontlasting gebruik te make.
• Draag het apparaat Niet bij de kabel. Gebruik de kabel Niet om de stekkeruit het stopcontact te trekken. Bescherm de kabel gegen但它, olie en scherpe kanten.
• Beschadigde kabels, koppeling en stekker of aansluitleidingen, die nicht aan de voorschriften beantwoorden,ogens Niet gebrukt worden.Trek in geval van beschadiging van de voedingskabel onmiddelijk de stekker uit het stopcontact.Raak in geen geval de netkabel aan, zo lang de netstekker nicht uit het stopcontact is verwijderd.
• Als het netsnoer van dit apparaat beschadigd worden, moet het door de fabrikant of

door zich klantendienst of door een gegelijkwaardig gekwalificierde persoon door een speciaal netsnoer verrangen worden om gezaren te vermijden.
- Gebruik het apparaat Niet als de schakelaar Niet kan worden in- of uitgeschakeld. Beschadigde schakelaars要去en bij ons servicepunt (kijk op pagina 111 voor de adresgegevens) worden verrangen.

Overzicht

De afbeeldingen=kunt u vinden op de voorste uiktlappagina.

1 Draagriem

2 Tweedelige blaas-/zuigbuis
3 Kleinere bevestigsschroeven
4 Grotere bevestigingschroeven
5 Motorgedeelte van de bladblazer
6 Extra handgreep
7 Snelspanner voor een verstelling van de handgreep
8 Bevestigingsbrug voor draagriem
9 Schakelaar "Aan/uit"
10 Stromingsregelaar
11 Kasthandgreep
12 Ventilateopeningen
13 Inbussleutel
14 Voedingskabel
15 Kabelhouser
16 Moduskeuzeschakelaar
17 Montageframe voor opvangzak
18 Opvangzak
19 Bevestigingslus voor opvangzak
20 Geleiderollen
21 Opening van de blazer
22 Plat zuigmondstuk met loopwielen
23 Aanzuigopening
24 Waaier
25 Waaierafdekking
26 Trillingdemper extra handgreep

Gebruiksdoeleinde

Het apparaat is uitsluitend voor het wegblazen en aanzuigen van dorre bladeren in eenuis- en hobbytuin voor particulieren bestemd. Ledere andere toepassing, die in deze gebruiksaanwijzing Niet uitdrukkelijk toegelaten worden, kan tot beschadigingen aan het apparaat leiden en een ernstig gevaar voor de gebruiker betekenen.

Het apparaat mag nicht gebrukt worden opplaatsen, waar er zich stof bevindt, dat de gezondheid in gevaar kan brengen. Evenmin mag het apparaat als zuiger bij natte weersomstandigheden gebrukt worden.

Het apparaat is voor het gebruik door volwassenen bestemd. Jongeren, ouder dan 16aar, mogen het apparaat uitsluitend onder toezicht gebruiken. De gebruikmaking van het apparaat bij regen of in een vochtige omgeving is verboden.

De operator of gebruiker is voor ongevallen of schade aan andere mensen of aan hun eigendom verantwoordelijk.

De fabrikant kan nicht aansprakelijk gesteld worden voor schade, die door een in strijd met de bepalingen zijnde toepassing of door een fou-tieve bediening veroorzaakt werden.

Beschrijving van de werking

De bladblazer beschikt over een zuig-/blaassystem voor de functies blazen en zuigen. In de bedrijfsmodus blazen kan het blad snel bij elkaar of van moeilijk bereikbareplaatsen worden geblazen. In de bedrijfsmodus zuigen worden het opgezogen blad versnipperd, zodat het minder ruimte inneemt. Vervolgens worden het versnipperde blad in de opvangzak geblazen.

Om de veiligheid bij het werk te verbeteren en vermoeidheidsverschijnselen aan polsen en armgewrichten te verminderen, zich de handgrepen met trillingdempers uitgerust.

De opvangzak is aan een kant van binnen ge-coat, waardoor stof en vocht Niet maar buiten

NL

wordt geblazen. Deze coating bevindt zich op de linkerkant van de opvangzak en voorkomt dat uw werkkleding vuil worden.

Met het brede zuigmondstuk kan blad van grote oppervlakken worden opgezogen. Voor een betere geleiding van de buis op de grond dienen de geleiderollen aan het onderste uiteinde van de buis.

Ter bescherming van de bediener werkthet apparaat uitsluitend als de tweedeligeblaas-/zuigbuis volledig is gemonteerd.

Het apparaat is randgeaard en hoeft daarom Niet afzonderlijk te worden geaard.

In de onderstaande omschrijvingen staat de functie van de bedieningsonderdelen omschreven.

Montageinstructies

Gelieve de netstekker uit te trekken vooraleer werkzaamheden aan het apparaat door te voeren. Maak uitsluitend gebruik van originele onderdelen. Er bestaat gevaar voor verwondingen.

Uitpakken:

Pak het apparaatuit en controller, of het compleet is:

5 motorgedeelte van de bladblazer met buis

2 Loofzuiger-motordeel
18 Tweedelige buis
22 Vlakke sproeier
1 Draagriem Montagematerialiaal

Vór de ingebruikname van het apparaat moet de blaas-/zuigbuis volledig gemonteerd en vastgeschroefd zichn. Bovendien要去 opvangzak en draagriem bevestigd zichn. De waaierafdekking moet gesloten en de bevestigingsschroeven要去 tot aan de aanslag vastgedraaid zichn.

Blaas-/zuigbuis monteren:

Let er bij de montage op, de buizen nicht te kantelen. De in de buis aanwezige elektrische contacten zonden beschadigd können worden.

1. Speld de beiden onderdelen van de blaas-/zuigbuis (2a + 2b) aan el-kaar.

De beiden onderdelen van de buis klikken in elkaar en{kunnen omwille van de veiligheid nicht更是gedemonteerd worden.

1. Bevestig de buisonderdelen met de\ beide bijgeleverde Kleinere schroeven (3).
2. Speld de blaas-/zuigbuis in de op- ning van de blazer/aanzuigopening aan het motorgedeelte (5) op. Een geleiderail aan het motorgedeelte helpt u waar bij.
3. Bevestig de buis en het motorgedeelte met de bijgeleverde grotere schroeven en moeren (4).

Plat zuigmondstuk monteren:

1. Om met het platte zuigmondstuk (22) te werkken, speldt u het op de aanzuigopening (23) aan de buis op, zodate de zichdelingse strips vast klikken.

Om de straalbuis te verwijderen, trekt u de strips aan de straalbuisuit elkaar en trekt u de straalbuisuit de buis.

Opvangzak monteren:

1. Breng het montageframe (17) op de opening aan het motorgedeelte (5) aan, zodat de handgreep in de richting van de voedingskabel ligt. Duw het montageframe over de vergrendelijkst totdat de koppelingshefboom vast klikt. Het apparaat

mag in de zuigmodus enkel met een gemonteerde opvangzak bediend worden.

1. Bevestig de Ius van de opvangzak (19) aan de blaas-/zuigbuis.

Draagriem aanbrengen:

1. Haak de draagriem (1) aan de bevestigingsbrug (8) in.

Bedienen

Gevaar voor verwondingen!

Draag bij werkzaamheden met het apparaat geschikte kleding en werkhandschoenen. Vergewis u telkens voor gebruik dat het apparaat in staat is om te functioneren. Vergewis u dat de opvangzak en de buis juist gemonteerd zichen en dat de draagriem correct voor de werkzaamheden ingesteld is. Indien er een schakelaar beschadigd is, mag er met het apparaat Niet更是 gewerkt worden. Gelieve erop te letten dat de netspanning met het typeaanduidingplaatje aan het apparaat overeenstemt.

Gelieve de geluidswering en deplaatselijke voorschriften in acht te nemen.

Het gebruik van het apparaat kan op bepaalde dagen (bijvoorbeeld zon- en feestdagen), op bepaalde tijdstippen van de dag (middaguur, nachtrust) of in speciale gebieden (bijvoorbeeld gezondheidsoorden, hospitalen etc.) beperkt of verboden zijn.

Na het uitschakelen van het apparaat draait het schoepenrad nog eenijdje verder. Gevaar voor verwonden door draaiend werktuig.

In- en uitschakelen, modus wisselen

Let er vór het inschakelen op dat het apparaat geen voorwerpen raakt. Let op een veilige stand.

Het apparaat kan pas ingeschakeld worden wonneer de complete blaas-/ zuigbuis gemonteerd is. De waaierafdekking moet gesloten en de bevestigingssschroeven要去en tot aan de aanslag vastgedraaid zich.

1. Vorm uit het uiteinde van het verlengsnoer een lus en bevestig deze aan de kabelhouser (15). Door de snoerontlasting worden voorkomen, dat de elektrische steekverbinding per ongeluk loskomt.

2. Doe de draagriem (1) om en stel deze op de optimale lenghte in.

3. Maak de snelspanner (7) los en zet de extra handgreep (6) in de gewenste positie. Vergrendel de spanner opniew.
4. Vergewis u dat het apparaat uitgeschakeld is en sluit het apparaat op de netspanning aan.
5. Ter keuze van het bedrijfssoort draait u de bedrijfssoort-keuzeschakelaar op het gewenste symbool (16). Vooraleer de modus te wijzigen,要去 het apparaat onvooraarde-lijkuitgeschakeld worden.

Modus "Blazen"

Modus "Aanzuigen"

1. Om het apparaat in te schakelen, schuift u de schakelaar "Aan/uit" (9) in de stand "I". Het apparaat start.

Om het apparaat uit te schakelen, schuift u de schakelaar "Aan/uit" (9) in de stand "0". Het apparaat worden uitgeschakeld.

NL

1. Met de stroomregelaar (10) stelt u de optimaile zuig- en blaassterkte in.
2. Houd het apparaatijdens de werkung met een hand aan de kasthandgreep en met de andere aan het extra handvat vast. Grijp de handgrepen binnen de zones, waar de trillingen door trillingdempers (zie nr. A 26 + 27) verminderd worden, vast.

Werk steeds met een zo laag möglichk mortoerental, odomat met het motorvermogen ook gelijktijdig het geluidsniveau en het stroomverbruik verlaagd worden.

Werkzaamheden met de bladzuiger

De bladblazer mag uitsluitend voor de hierna volgende gebruiksdoeleinden toegepast worden:

• Als blazer voor het bijeendenbrengen van dor gebladerte, afkomstiguit moeilijk toegankelijkkeplaatsen (bijvoorbeeld onder personenauto's) - Als aanzuiging voor het aanzuigen van dor, droog gebladerte. Bij de zuigfunctie dient het apparaat ook als hakselmachine. De droge bladeren worden fijngehakt, hun volume verlaagd en op een eventuele compostering Voorbereid. De intensiteit van de verbrijzeling hangt van de grootte van het gebladerte en van de nog aanwezigere, resterende vochtigheid af. Ledere andere dan de hierboven beschreiben toepassingen kan tot beschadigingen aan de machine leiden en een gevaar voor de gebruiker betekenen.

Bij de werkzaamheden dient u erop te letten dat u met het apparaat Niet stoot gegen harde voorwerpen, die beschadigingen konnen verroorzaken. Zuig geen vaste objecten, zoals stenen,DICke of

afgesneden takken, sparappels of dergelijke aan odomat deze het apparaat enmeer in het bijzonder de hakselinrichting zouden+kunnen beschadigen.Herstellingen van deze aard ressorteren Niet onder de garantie.

Bij een blokkering van de waaier en een beschadiging of in geval van een knoop in de kabel onmiddelijk de netstekker uittrekken! Gevaar door elektrische schok!

Modus "Blazen":

• Plaats de moduskeuzeschakelaar (16) op het symbool (zie "In- en uitschakelen" pagina 73).
• Tot een optimaal resultaat bij het gebruik van de ventilator komt u met een afstand van 5 tot 10 cm tot de vloer.
• Richt de luchtstraal van uzelf weg. Let erop dat er geen zware voorwerpen opstuiven en dat deze zodoende iemand{kunnen verwonden of iets kunnen beschadigen.
• Begin met het werk met de hoogste blaascapaciteit om de rondslingerende bladersen snel te verzamelen. Een lagere blaascapaciteit kiest u om de voordien samengebrachte hoop bladersen samen te persen.
  Maak voor het blazen op de vloer vastklevende bladeren met een bezem of een hark.
• De geleiderollen aan het uiteinde van de buis dienen om het werk op effen oppervlakten te verlichten.

Modus "Aanzuigen":

• Plaats de moduskeuzeschakelaar op het symbolism (zie "In- en uitschakelen" pagina 73). Controller of de opvangzak (18) correct gemonteerd is.

• Let erop dat er geen al te grote hoeveelheden gebladerte tegelijkkertijd aangezogen worden. Zo vermijdt u dat de blaas-/zuigbuis verstopt en geraakt en de waaier (24) blokeert.

• Om droge bladeren of bladerresten vlak te zuigen,plaatst u de bijgeleverde,vlakke sproeier op het uiteinde van de buis.

Het afvoerkanaal zorgt voor een optimaal transport van het blad in de opvangzak. Bovendien dient de zak voor uw veriligheid, om te voorkomen dat uijdens het gebruik van de blazer in aanraking komt met de ronddraaiende rotordelen.

Om de opvangzak Niet onnodig te verslijten, vermijdt u, denen gedurende het werk over de grond te slepen.

Indien het apparaatijdens de bedi- ning plotseling stopt en nicht zuigt, dient het onmiddelijk te worden uitgeschak- keld.Trek de netstekker uit en overtuig uzelf ervan dat er geen materiaal tussen het schoepenrad van de shredder en de behuizing vastgeklemd is. Voer de werkzaamheden uit, zoals in hoofdstuk "Reiniging en onderhoud" beschreiben. Neem contact op met ons servicecenter als het apparaat nicht start.

Opvangzak ledigen:

Bij een volle opvangzak worden het zuigend vermogen aanzienlijk verminderd. Indien de zak vol is of indien het zuigend vermogen van het apparaat afneemt, moet de opvangzak geledigd worden.

Schakel het apparaat uit en trek de netstekker uit vooraleer de opvangzakte ledigen. Gevaar door elektrischeschok!

1. Wacht totdat de waaier stilstaat.
2. Om de opvangzak te verwijderen, haakt u de lus (zie B nr. 19)uit en drukt u de koppelingshefboom aan het montageframe in

(zie B nr. 17).

1. Open de ritssluiting aan de opvangzak en ledig de opvangzak volledig.
2. Monteer de geledigde opvangzak opniew (zie ook montage-instructies).

Composteerbaar materiaal hoor nicht bij huishoudelijk afval.THuis!

Reiniging en onderhoud

Trek de netstekkeruit vooraleer werkzaamheden aan het apparaat door te voeren.

Laat werkzaamheden die nicht zich om-schreiben in deze gebruiksaanwijzinguitvoeren door ons servicecenter. Gebruik uitsluitend originele onder-delen.

Controller de bladblazer telkens voor gebruik op zichbare gebreken, zoals losse, versleteen of beschadigde onderdelen. Controller eveneens of de onderdelen zich op de juisteplaats bevinden. Wissel beschadigde onderdelenuit. Controller regelmatig de opvangzak op slijtage of beschadiging.Voer de hierna volgende onderhouds-en reinigingswerkzaamheden regelmatig door.Daardoor wordt een lang en betrouwbaar gebruik gewaarborgd.

Algemene reinigingswerkzaamheden

Reinig het apparaat telkens onmid-dellijk na de werkzaamheden, odomat anders vuil en bladresten verharden en vastklemmen en möglichk Nieteer te verwijderen zichn zonder de motorkast te demonteren.

Dergelijk reinigingswerkzaamheden
ressorteren nicht onder de garantie.

Maak geen gebruik van respectievelijk reinigings- of oplosmiddelen. Deze zouden het apparaat daardoor onherstelbaar hunnen beschadigen. Chemische substanties hunnen de kunststofonderdelen van het apparaat aantasten.

• Reinig de behuizing van het apparaat, de buis en de ventilationsleuven regelmatig met een zachte borstel of een doeke. Reinig het apparaat nooit met behulp van stromend water.
• Verwijder de opvangzak nadat de werkzaamheden doorgevoerd werden, draai de opvangzak om en borstel hem grondig schoon. Zo voorkomt u het ontstaan van schimmel en een onaangename geur.
  Maak het uitlaatbereik van eventuele opgehoopte resten vrij.

Verstoppingen en blokkeringen verhelen

Gebladerte en vers afgesneden planten können het apparaat eventueel doein verstoppen.

Waaier reinigen:

Netstekker uittrekken!

1. Verwijder de aan de voedingskabel bevestigde inbussleutel (zie A nr. 13)

2. Open met de sleutel (13) de schroef aan de waaierafdekking (25) en klap de afdekking omhoog.

3. Verwijder voorzichtig resten of verstoppingen aan de waaier (24).
4. Controller, of de waaier gemakkelijk gedraaid kan worden en zich in een fouloze toestand bevindt. Laat een defecte waaier door ons servicecenter (zie adres pagina 111) verrangen.
5. Schroef de afdekking terug vast.

Als de waaierafdekking nicht gesloten en correct vastgeschroefd is, kan het apparaat Niet bediend worden.

Uitlaatbereik reinigen:

1. Verwijder de opvangzak.
2. Reinig het buitenste uitlaatbereik aan het apparaat.
3. Plaats de moduskeuzeschakelaar op het symbol "Aanzuigen".
4. Verwijder in het binnenste uitlaatbereik gesitueerde vuilresten met een flessenwisser of dergelijkke. Verwijder hinderlijke voorwerpen met een stomp en bot werktuig.

Blaas-/zuigbuis reinigen

1. Neem de Ius van de opvangzak van de haak.
2. Draai de bevestigingschroeven (zie B nr. 4) los en trek de blaas-/zuigbuis af.
3. Klop het binnenste gedeelte van de buisuit en reinig het eventueel.
4. Monteer de buis terug en bevestig de lus van de opvangzak wee aan de haak.

Opvangzakuitwisselen

Wissel een defecte opvangzak UIT.

Maak uitsluitend gebruik van originele op-vangzakken (zie hoofdstuk "Reserveonderden"). In het andere geval komt de garantie-claim te verrallen.

Bewaring

Berg de bladblazer op een droge, vorstbestendige plaats op, die nicht voor kinderen toegankelijk is.
- Stel het apparaat Niet aan vlak zonlicht bloot, maar berg het in het donker of in de schemering op.
Bedek het apparaat Niet met nylonzakken odomat er dan vochtigheid zou=kennen ontstaan.

• Reinig het apparaat grondig op het einde van het seizoen en met het oog op de winter. Reinig de opvangzak door deze te verwijderen, te ledigen en met handwarm water en neutrale zeep te wassen. Breng de gedroogde zak terug aan.
• Vergewis u dat alle moeren, bouteen en schroeven vast aangedraaid zich opdat het apparaat zich in een veilige, operationele toestand bevindt.

Garantie

Wij geen 36 maanden garantie op dit product. Voor zakelijk gebruik en verwangende apparatuur geldt een verkorte garantie van 12 maande overeenkomstig de wettelijkbepalingen. Beschadigingen, die aan een natururlijke slijtage, overbelasting of een ondeskundige bediening te wijten,zijn, blijven van de garantie uitgesloten. Bepaal componenten zich aan een normale slijtage onderhevig en ressorteren nicht onder de garantie. Me in het bijzonder gaat het hier om schoopenrad, opvangzak en koolborstels, voor zover de klachter Niet aan materiaalfouten toe te schrijven zich.

De vereiste voorwaarde voor garantievergoedingen is bovendien dat de in de gebruiksaanwijzing verstrekte instructies voor de reiniging en het onderhoud in acht genomen werden. Beschadigingen, die door materiaal- of fabricagefouten ontstaan zich, worden gratis door schadeloossteling of door een herstellung verholpen. Voorwaarden is dat het apparaat Niet gedemonteerd is (de buis,

opvangzak en het brede zuigmondstuk mogen G gedemonteerd worden meegeleverd) en met D aankoop- en garan-tiebewijs bij ons servicecentem wordt ingeleverd. w

Herstellingen, die nicht onder de garantie ressorte- R ren, kurz u gegen facturatie door ons servicecenter latent Doorvoeren. Ons servicecenter maakt graag voor u een bestek op.

Wij kuren apparaten slechts behandelen indien ze voldoende verpakt en gefrankeerd toegezonden werden.

Opgelet: In geval van klachten of service dient u

uw apparaat in een gereinigde toestand en meteen vermeling van het defect maar het adres van ons servicecenter te zenden.

Gelieve u voor de verzending te vergewissen dat het apparaat Niet als "oningepakt vrachtgoed" geklasseerd worden. Dat zou het geval konnen zijn indien de verpakking Niet volstaat of indien het apparaat slechts in een met verpakkingspapier gewikkelde toestand ingezonden worden. Een afvalverwijdering van uw apparaat voeren wij gratis door.

Ongefrankeerd - als oningepakt vrachtgoed, als expresgoed of met een andere speciale vracht - ingezonden apparaten worden nicht aangenomen.

Wonneer wij menen dat de klacht inderdaal onder de garantiebepalingen valt,verzoeken wij u om Telefonisch contact op te nemen met ons servicecenter. Daar krijgt u dan meer informatie over de verdere afhandeling van uw klacht.

Afvalverwerking en milieuubescherming

Breng het apparaat, de toebehoren en de verpakking maar een geschikt recyclagepunt.

Machines horen nicht bij huishoudelijk afvalthus.

Geef het apparaat in een recyclagepark af.
De gebruikte onderdelen van kunststof en
emetaal+kunnen per categorie geschaden
worden en zodoende gerecycleerd worden. Raadpleeg hiervoorn ons servicecenter.

Reserveonderdelen

De onderstaande reserveonderdelen kurz u via het Grizzly servicecenter bestellen (zie voor adresgegevens pagina 111).

Bij bestellen dient u het machinetype en het articelnummer aan te given.

Bestelnummers toebehoren:

7241 1020 Opvangzak met klem

7240 0021 Draagriem

7240 0032 Vlakke sproeier

Mocht u andere onderdelen nodig hebben, dan kunt u de articikelnummers aan de detailtekeningen ontnemen.

Technische gegevens

Bladblazer ELS 2601

Nominale ingangsspanning .... 230V\~, 50 Hz

Krachtonteming 2600 Watt

Veiligheidsklasse /II

Luchtcapaciteit max. 15 m³/min

Luchtsnelheid max. 270 km/h

Versnippering max. 10:1

Inhoud van de opvangzak 501

Gewicht (incl. accessoires) 5,5 kg

Gegarandeerd geluidssterkte 106 dB (A)

Geluidsdrukniveau 85,9 dB (A)

Trilling aan de handgreep 1,83 m/s²

Geluids- en trilwaarden worden in overeenstemming met de in de conformiteitverklaring vermde normen en bepalingen vastgesteld.

Technische en optische wijzigingen können in het kader van de verdere ontwikkeling zonder aankondiging doorgevoerd worden. Alle in deze gebruiksaanwijzing vermelde afmetingen, aanwijzingen en gegevens zijn waarom nicht bindend.

Wettige aanspraken, die op basis van deze gebruiksaanwijzing gemaakt worden, kan menkaarom Niet doen gelden.

Opsporing van fouten

Probleem Mogelijk	oorzaak Oplossing van de foult
Apparaat start nicht	Netspanning ontbreekt	Stopcontact, kabel, leiding, stekker en zekering nakijken, eventuele herstelling door vakkundig elektrotechnicus
	Schakelaar "Aan/uit" defect	Herstelling door klantenserviceafdeling
	Koolborstels versleten
	Motor defect
	Blaas-/zuigbuis Niet volledig gemonteerd	2-delige blaas-/zuigbuis monteren
	Waaierafdekking nog open (zie dr. 25)	Waaierafdekking sluiten en correct vastschroeven
Apparaat werk met onderbrekeningen	Stroomkabel beschadigd	Kabel controlleden en, zo nodig, wisselen
	Intern loszittend contact	Herstelling door klantenserviceafdeling
	Schakelaar "Aan/uit" defect
Gering of ontbrekend zugend vermogen	Opvangzak is vol Opvangzak ledig	genleeren
	Opvangzak is verontreinigd Opvang	gzak reinigen
	Keuzeschakelaar in verkeerde stand	Keuzeschakelaar op sym- bool "Aanzuigen" plaatsen
	Aparaat verstopt of door vremde voorwerpen geblokkeerd	Verstoppingen of blokkeringen UIT de weg ruimen (zie hoofdstuk "Reiniging en onderhoud")
Gering of ontbrekend blazend vermogen	Keuzeschakelaar in verkeerste stand	Keuzeschakelaar op het symbool "Blazen" plaatsen
	Stroomregelaar in verkeerste stand	Stroomregelaar omhoogdraien
Schoopenrad beweegt nicht	Vreemd voorwerp blokkeert schoopenrad	Blokkering verhelpen (zie hoofdstuk "Reiniging en onderhoud")

Indices
