GEBRUIKSAANWIJZING ELS 2614 E Grizzly

Vertaling van de originele CE-conformiteitsverklaring

NL Vertaling van de originele CE-conformiteitsverklaring.31

Lees voor de inbedrijfstelling deze bedieningshandleiding aandachtig door. Bewaar de handleiding goed en geef deze door aan de volgende gebruiker van deze soldeerbout, zodatijdere gebruiker te allen tijde kan beschikken over de informatie.

Veiligheidsinstructies 31

Symbolen op het apparaat 31

Symbolen in de handleiding 32

Algemene veiligheidsinstructies 32

Gebruiksdoeleinde 35

Algemene beschrijving 35

Beschrijving van de werkking. 35

Overzicht 36

Montageinstructures 37

Uitpakken 37

Monteren 37

Bedienen 38

Ingebruikname. 38

Werkzaamheden 39

Reiniging en onderhoud 40

Algemene reinigingswerkzaamheden...41

Verstoppingen verhelfpen. 41

Opvangzakuitwisselen. 42

Bewaring 42

Afvalverwerking en milieubescherming 42

Opsporing van fouten 44

Vertaling van de originele CE-conformiteitsverklaring 142

Explosietekening 146

Een bladblazer kan nicht worden gebruikt voor het opzuigen van vocht! Voorkom het opzuigen van nat materiaal (blad en vuil, takken, twijgen, dennenappels, gras, aarde, zand, boomschors/houtsnippers, enz.). Zuig Niet op vochtige of natte gazons, gras of weiden. Verkeerd gebruik kan leiden tot verstoppingen in de versnoperruimte, waardoor de machine minder goed functioneert. Het apparaat moet in dat geval volledig uit elkaar worden genomen en gereinigd. Deze werkzaamheden mogen alleen worden uitgevoerd door elektriciens en vallen Niet onder de garantie.

Veiligheidsinstructies

Deze paragraaf behandelt de essentiele veiligheidsvoorschriften bij het werk met het apparaat.

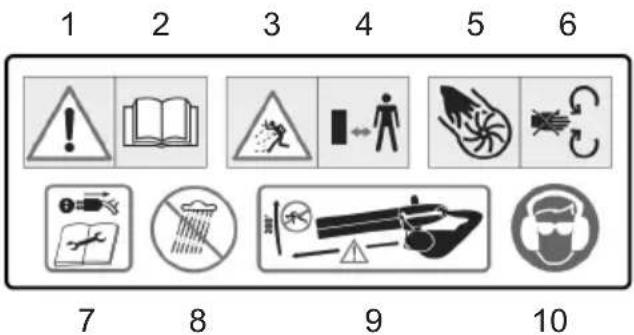

Symbolen op het apparatusat

1 Opgelet, gevaar!
2 Neem voor gebruik van het apparaat de gebruiksaanwijzing aandachtig door.
3 Gevaar voor verwondingen door weggeslingerde onderdelen!
4 Omringende Personen op een veilige afstand uit deGeVarenzone honden.
5 Gevaar door draaiend gereedschap!
6 Houd handen en voeten op een veilige afstand tot apparaatopeningen zolang het schoepenrad draait.
7 Vóor onderhoudswerkzaamheden en herstellingswerken de netstekker uittrekken.
8 Stel het apparaat Niet aan vochtigheid bloot. Werk Niet in geval van regen.
9 Houd een veiligheidsafstand van minstens 5 meter tot derden in acht.
10 Oog- en oorbescherming dragen.

Elektrische apparatuur hoort nicht bij het huisvuil.

Gegarandeerd akoestisch niveau

Veiligheidsklasse

Omville van de veiligheid kan het apparaat slechts ingeschakeld worden wanner beiden buisonderdelen correct op het motorhuis gemonteerd zich!

Symbolen in de handleiding

Gevaarsymbolen (inplaats van het uitroepingsteken is het gevaar toegelicht) met gegevens terpreventie van lichamelijke letsels en materielle schade.

Gebodsteken (inplaats van het uitroepingsteken is het gebod togetelicht) met gegevens terpreventie van beschadigingen.

Aanwijzingsteken met informatie voor een betere omgang met het apparatus.

Algemene veiligheidsinstructies

Werkzaamheden met het apparaat:

Maakt u zich met alle delen van het toestel en met de juiste bediening van het toestel bekend, alvorens u met de werkzaamheden begint. Waarborg, dat het toestel in geval van nood meteen kan worden stopgezet. Het onreglementair gebruik kan tot zware verwondingen leiden.

Opgelet! Bij het gebruik van elektrisch gereedschap dienen ter bescherming gegen een elektrische schok en gegen gevaar voor verwondingen en brand volgende essentièle veiligheidsmaatregelen getroffen te worden:

• De persoonlijke schermingsuitrustin gen beschermen uw eigien gezondheid en de gezondheid van andere Personen en waar borgen de fouloze werkig van het apparaat.

• Draag geschikte werkkledij, zoals vast schoeisel met slipvrije zool, een stevige, lange broek, beschemende handschoenen, beschermen de bril en een gehoorbescherming. Gebruik het apparaat Niet wanner u op blote voeten bent of open sandalen draagt. Draag een stofmas ker indien u in een stoffige omgeving werkt.

• Draag geen kleding of sierrade die aan de luchtingang hunnen worden aangezogen. Draag bij lang haar een beschemende hoofdbekleding.

• Controller regelmatig de functionaliteit en de ongeschonden toestand van het apparatus om gevaren voor de operatoren te vermijden.

• Het apparaat mag Niet door kinderen gebruikt worden. Wetten en lokale bepalingen konnen een minimumleeftijd voor het gebruik voorzien. Evenzeer is het voor personen, die de gebruiksaanwijzing Niet volledig kennen, verboden om werkzaamheden met dit apparaat door te voeren.

• Dit apparaat dient Niet om door Personen (kinderen inbegrepen) met beperkte fysieke, motorieke of psychische capaciteiten of met een tekort aan ervaring en/of kennis gebruikt te worden; tenzij zich van een voor de veiligheid instaande personoor onder toezicht staan of tenzij zich van deze LASTE instructies krijgen, hoe het apparaat te gebruiken is.

• Kinderen dienen onder toezicht te staan om te vrijwaren dat ze Niet met het apparaat spelen.

• Laat andere Personen het apparaat of het verlengsnoer Niet aanraken. Houd het apparaat op een veilige afstand van

mensen,meerbepaald van kinderen en huisdieren.

• Let op open vensters, kinderen, huisdieren, enz. Onderbreek het werk wanner kinderen en huisdieren in de nabijheid vertoeven. Het geblazen materiaal kan in uwrichting geslingerd worden. Neem een veiligheidsafstand van 5 m rond u in acht.
  Schakel het apparaat Niet in indien het omgekeerd vastgehouden wordt of indien het zich Niet in de werkstand bevindt.
  Vermijd een ongewilde ingebruikname. Vergewis u dat het apparaat uitgeschakeld is voordat u het op de stroomvoorziening aansluit, het oppakt of draagt.

Als u bij het dragen van het apparaat uw vinger aan de schakelaar hebt of het apparaat ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.

• Richt het apparaatijdens de werkking Niet op Personen en richteer bepaalde luchtstraal Niet opogen en oren.
  Maak uzelf met uw omgeving vertrouwd en let op möglichke gevaren, die bij de werkzaamheden soms aan uw aan-dacht+kunnen ontgaan.
• Let bij de werkzaamheden op een velige stand, vooral aan hellingen. Houd het apparaat steeds met beiden handen vast en werk uitsluitend met een correct ingestelde draagriem.
• Het lichaam nicht te ver strekken en erop letten, het evenwicht nicht te verliezen.
• Inspector het te reinigen oppervlak zorgvuldig en ruim alle (prikker- of metaal) draden, stenen, conservenblikjes en andere vreme de voor werpen uit de weg.
• Los vreme de voorwerpen voor blaas-/ zuigbegin met een hark of een bezem.
• Gebruik het aan te brengen blaasmondstuk opdat de luchtstroom dicht bij de

grond kan werken.

• Bevochtig bij zeer droge omstandigheden het oppervlak Lichtjes om de stofbelasting te verminderen.
• Houd vingers en voeten op een veilige afstand van de opening van de aanzuigbuis en de waaier. Er bestaat gevaar voor verwondingen.
• Werk Niet met apparaat indien u moe of on ge con centreerd bent of na het nutti-gen van alcohol of tabletten. Las steedsijdig een werkpau ze in. Ga op een verstandige manier aan het werk. Beweeg langzaam, ren Niet.
• Een langer gebruik van het apparaat kan tot door trillingen veroorzaakte doorbloedingsstoornissen van de handen leiden. U(Int) de gebruiksduur darüber door geschikte handschoenen of regelmatige pauzes verlengen.
• Gebruik het apparaat Niet in geval van regen, slechte weersomstandigheden of in een vochtige omgeving. Werk uitsluitend bij daglicht of bij goede kunstmatige verlichting.
• Werk nicht met een beschadigd, onvolledig of zonder de toestemming van de fabrikant omgebouwd apparaat. Controleer voor het gebruik de veiligheidsstoestand van het apparaat,meer in het bijzonder van de net aan sluit leiding en van de schakelaar.
  Maak uitsluitend gebruik van het apparaat indien het volledig gemonteerd is.
• Gebruik het apparaat in de modus "Aan-zuigen" uitsluitend indien de opvangzak aangebracht is. Controller de vangzak regelmatig op slijtage of beschadigin-gen.
  Zuig geen brandende, gloeende of rokende materialen (bijvoorbeeld sigaretten, vuur(gloed)), dampen of Licht ontvlambare, giftige of explosieve stoffen aan.
• Gebruik uitsluitend (reserve)onderdelen

NL BE

die door ons servicecentrum worden geleverd en aanbevolen.

• Trek de stekker uit het stopcontact wonneer:

• u het apparaat Niet gebruikt, wonneer u het apparaat LAST VEROEREN OF Wonneer u het zonder toezicht acheTerlaat;

• u het apparaat controleert, het reinigt of wanner u blokkeringen verwijdert;
• u reinigings- of onderhoudswerkzaamheden doorvoert of toebehorenuitwisselt;
• de voedingskabel of het verlengsnoer beschadigd is;
• na aanraking met vreemde voorwerpen of in geval van abnormale trillingen.

Probeer het apparaat Niet zich te repareren, tenzij u een geschikte opleiding hebt genoten. Alleen op een door ons servicecenter mogen werkzaamheden worden verricht die nicht in deze handleiding staan vermeld.
- Gebruik het apparaat Niet in gesloten of slecht verluchtete lokalen.
- Gebruik het apparaat Niet in de nabijheid van ontvlambare vloeistoffen of gassen. Indien dit Niet in acht genomen worden, bestaat er brand of ontploffingsgevaar.
- Bewaar het apparaat op een droge plaat en buiten de reikwijdte van kinde-ren.
Behandel uw toestel met zorgvuldigheid. Reinig regelmatig de luchtgleuven en volg de onderhoudsvoorschriften op.
- Houd alle toegangen voor de koellucht vrij van vuil.

Elektrische verilgheid:

• Let erop dat de netspanning met de op het typeaanduidingplaatje vermelde gegevens overeenstemt.
• Sluit het apparaat zoveel möglichk

slechts op een stopcontact met beschermingsinrichting voor een correcte stroom (Fl-schakelaar) met een gemeten stroom van nicht meer dan 30mA aan.

• Controller telkens voor gebruik het apparaat en de netaansluiteleiding met stekker op beschadigingen. Vermijd aanrakingen van het lichaam met onderdelen, die met de aarde verbonden zijn (bijvoorbeeld metalen omheiningen, metalen palen).
• De koppeling van het verlengsnoer要去 gegen spatwater beschermd�,uit rubber bestaan of met rubber bekled�. Maak uitsluitend gebruik van verlengsnoeren, die voor het gebruik in de open lucht bestemd� en dievenovereenkomstig geidentificiererd�. De dwarsdoorsnede van het verlengsnoer要去 minstens 2,5mm^2 bedragen. Rol een kabelhaspel voor gebruik steeds volledig af. Controller de kabel op beschadigingen.
• Houd de kabel op een veilige afstand van de actieradius en breng de kabel in principechyter de met de bediening belaste person.
• Om het verlengsnoer aan te brengen, dient u van de waarvoor bestemde snoerontlasting gebruik te make.
• Draag het apparaat nicht bij de kabel. Gebruik de kabel Niet om de stekker uit het stopcontact te trekken. Bescherm de kabel gegen但它, olie en scherpe kan- ten.
• Beschadigde kabels, koppeling en stekker of aansluitleidingen, die nicht aan devoorschriften beantwoorden, mogenniet gebrukt worden. Trek in geval van beschadiging van de voedingskabel onmiddelijk de stekker uit het stopcontact. Raak in geen geval de netkabel aan, zo lang de netstekker Niet uit het stopcon

tact is verwijderd.

• Als het netsnoer van dit apparaat beschadigd worden,要去 het door de fabrikant of door zijn klantenserviceafdeling of door een gelijkwaardig gekwalificierde persoon verrangen worden om gevaren te vermijden.
• Gebruik het apparaat Niet als de schakelaar Niet kan worden in- of uitgeschakeld. Beschadigde schakelaars要去en bij ons servicepunt worden verrangen.
  Overbelast uw apparaat Niet. Werk uitsluitend binnen het aangegeven vermogensbereik. Gebruik geen machines met een laag prestatie vermogen voor zware werkzaamheden. Gebruik uw apparaat Niet voor doeleinden, waaroor het Niet bestemd is.
• Controller telkens voor gebruik de netaansluitleiding en de verlangkabel op schade en veroudering. Gebruik het apparaat Niet als de kabel beschadigd of versleten is.

Gebruiksdoeleinde

Het apparaat is uitsluitend voor het wegblazen en aanzuigen van dorre bladeren in een huis- en hobbytuin voor particulieren bestemd. Ledere andere toepassing, die in deze gebruiksaanwijzing Niet uitdrukkelijk toegelaten worden, kan tot beschadigingen aan het apparaat leiden en een ernstig geleaar voor de gebruiker betekenen.

Het apparaat mag nicht gebruikt worden opplaatsen, waar er zich stof bevindt, dat de gezondheid in gevaar kan brengen. Even-min mag het apparaat als zuiger bij natteweersomstandigheden gebruikt worden. Het apparaat is voor het gebruik door volwassenen bestemd. Jongeren, ouder dan 16aar, mogen het apparaat uitsluitendonder toezicht gebruiken. De gebruikmaking van het apparaat bij regen of in een vochtige

omgeving is verboden.

De operator of gebruiker is voor ongevallen of schade aan andere mensen of aan hun eigendom verantwoordelijk.

De fabrikant kan nicht aansprakelijk gesteld worden voor schade, die door een in strijd met de bepalingen zichnde toepassing of dooreen foutieve bediening veroorzaakt werk.

Algemene beschrijving

Beschrijving van de werkinq

De bladblazer beschikt over een zuig-/blaassystem voor de functies blazen en zuigen. In de bedrijfsmodus blazen kan het blad snel bij elkaar of van moeilijk bereikbareplaatsen worden geblazen. In de bedrijfsmodus zui-gen worden het opgezogen blad versnipperd, zodat het minder ruimte inneemt. Vervolgens worden het versnipperde blad in de opvang-zak geblazen.

Om de veiligheid bij het werk te verbeteren en vermoeidheidsverschijnselen aan polsen en armgewrichten te verminderen, zich de handgrepen met trillingdempers uitgerust. De opvangzak is aan een kant van binnen gecoat, waardoor stof en vocht Niet maar buiten worden geblazen. Deze coating bevindt zich op de linkerkant van de opvangzak en voorkomt dat uw werkkleding vuil worden. Met het brede zuigmondstuk kan blad van grote oppervlakken worden opgezogen. Voor een betere geleiding van de buis op de grond dienen de geleiderollen aan het onderste uiteinde van de buis.

Ter bescherming van de bediener werk
het apparaat uitsluitend als de tweedelige
blaas-/zuigbuis volledig is gemonteerd.
Het apparaat is randgeaard en hoeft daar
om Niet afzonderlijk te worden geaard.
In de onderstaande omschrijvingen staat de
functie van de bedieningsonderdelen om
schreven.

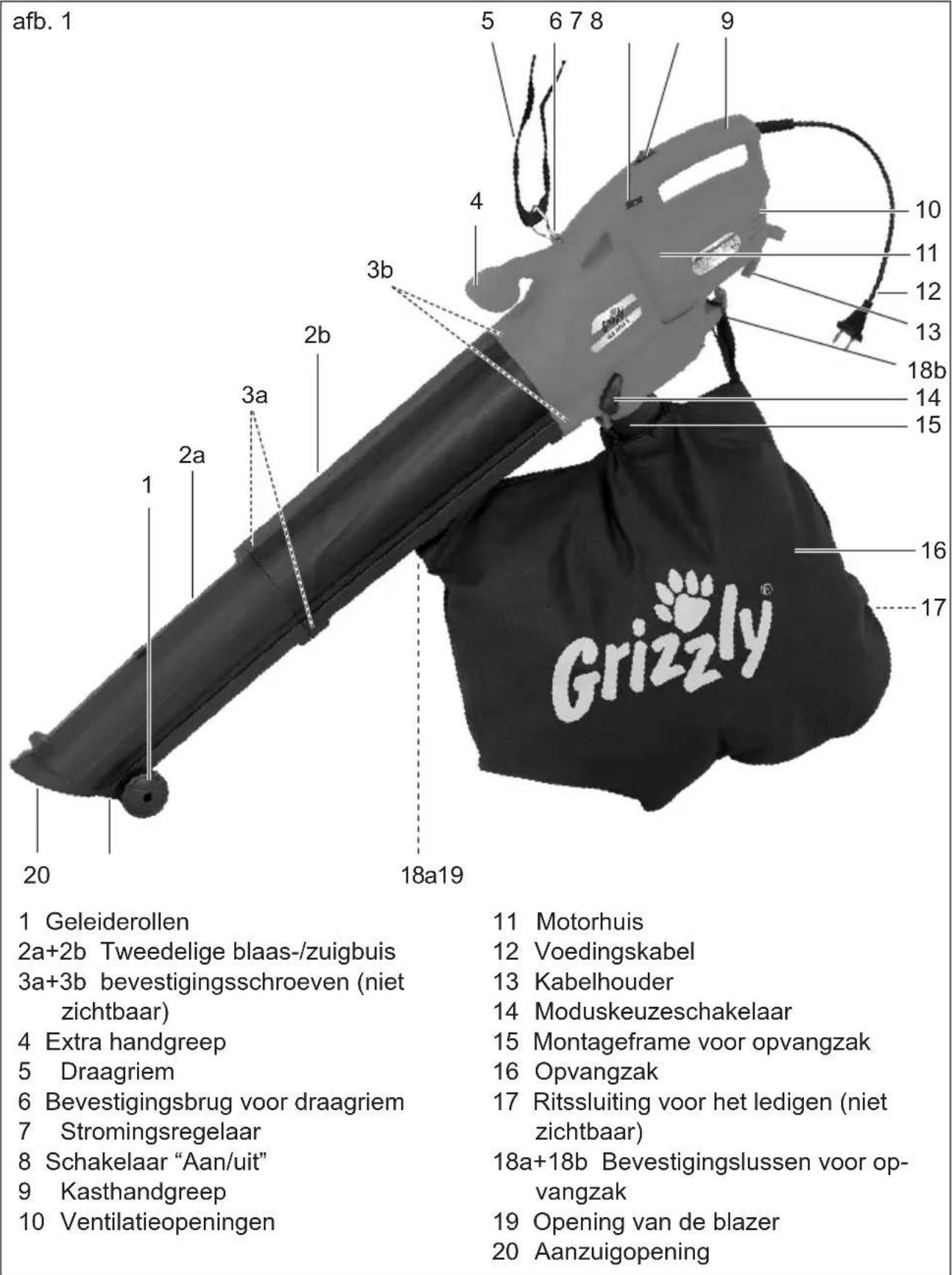

Overzicht

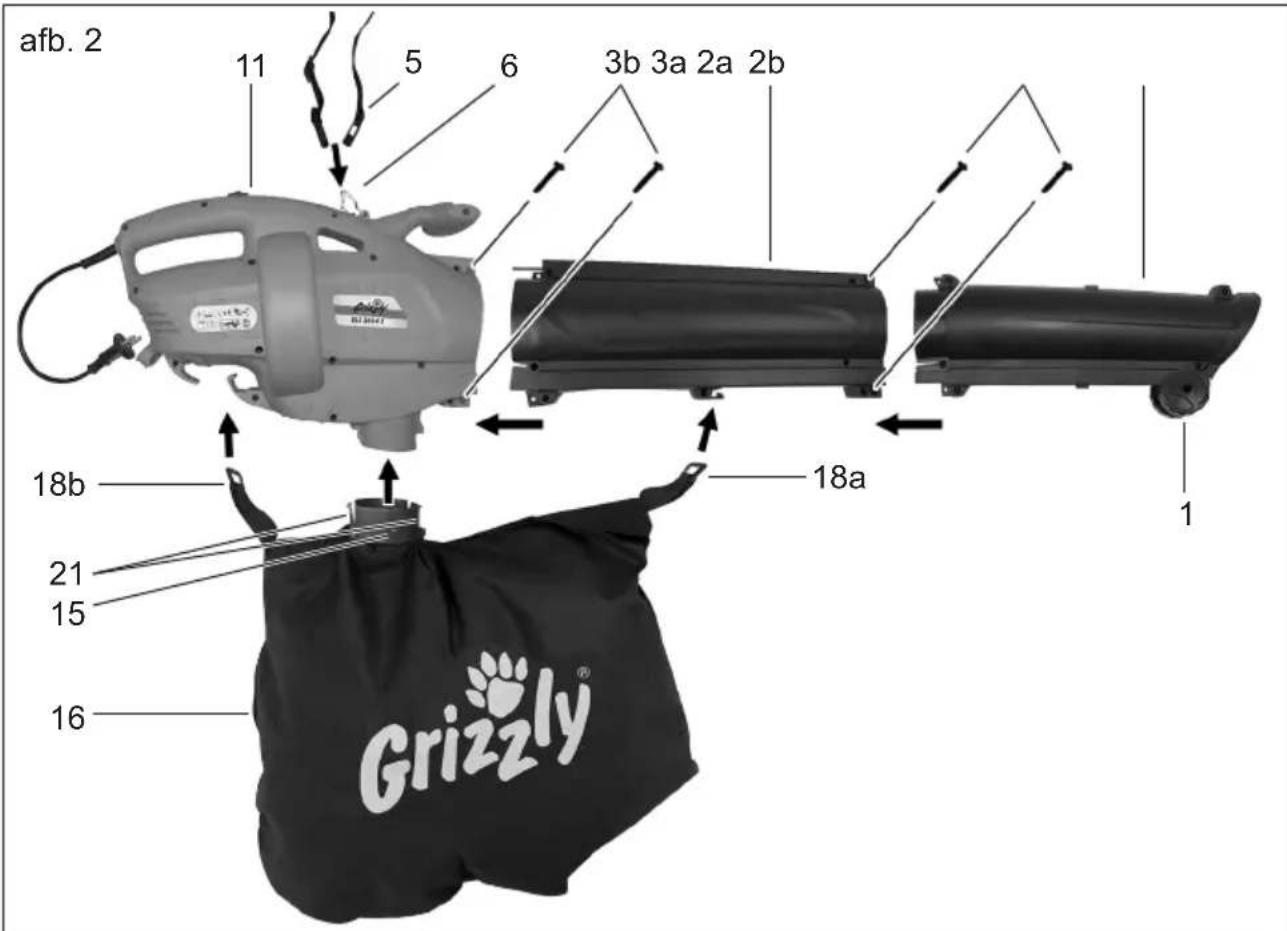

Montageinstructies (afb. 2)

Gelieve de netstekker uit te trekken vooraleer werkzaamheden aan het apparaat door te voeren. Maak uitsluitend gebruik van originele onderdelen. Gevaar voor verwondingen.

Uitpakken

Pak het apparaat UIT en controllerer, of het compleet is:

2a+2b Tweedelige blaas-/zuigbuis + 4 bevestigingschroeven (3a + 3b)

5 Draagriem
11 Motorhuis
16 Opvangzak

Zorg voor een reglementair voorgeschreven afvalverwijdering van het verpakkingsmaterialiaal.

Monteren

Vór de ingebruikname van het apparaat moet de blaas-/zuig-buis volledig gemonteerd en vastgeschroefd�. Bovendien要去en opvangzak en draagriem bevestigd�.

Blaas-/zuigbuis monteren

1. Steek de beiden onderdelen van de blaas-/zuigbuis (2a + b) in elkaar en schroef deze met elkaar vast (3a).
2. Steek de bovenste blaas-/zuigbuis (2b) in de ventilator-/aanzuigopening aan het motorhuis (11).
3. Bevestig de blaas-/zuigbuis met de\ beide bevestigingschroeven (3b).

Opvangzak monteren

1. Plaats het montageframe (15) zodanig

NL BE

op de opening aan het motorhuis (11), dat de kliksluitingen (21) hoebaar vastklikken.

1. Bevestig de lussen (18a+b) van de opvangzak (16) aan de bovenste blaas-/zuigbuis (2b) en aan de behui- zing (11) van het apparatusat.

Draagriem aanbrengen:

1. Haak de draagriem (5) aan de bevestigingsbrug (6) in.

Bedienen

Gevaar voor verwondingen! Draag bij werkzaamheden met het apparaat geschikte kleding en werkhand Schoenen. Vergewis u telkens voor gebruik dat het apparaat in staat is om te functioneren. Vergewis u dat de opvangzak en de buis juist gemonteerd zijn en dat de draagriem correct voor de werkzaamheden ingesteld is. Indien er een schakelaar beschadigd is, mag er met het apparaat Niet更是 gewerkt worden. Gelieve erop te letten dat de netspanning met het typeaanduidingplaatje aan het apparaat overeenstemt.

Gelieve de geluidswering en deplaatselijk voorschriften in acht te nemen. Bedien het apparaat uitsluitend op billijke tijdstippen - Niet 's morgens vroeg ofThat's avonds wonneer andere mensen gestoord zouden+kunnen worden.

Na het uitschakelen van het apparaat draait het schoepenrad nog eenijdje verder. Gevaar voor verwondingen door draaiend werktuig.

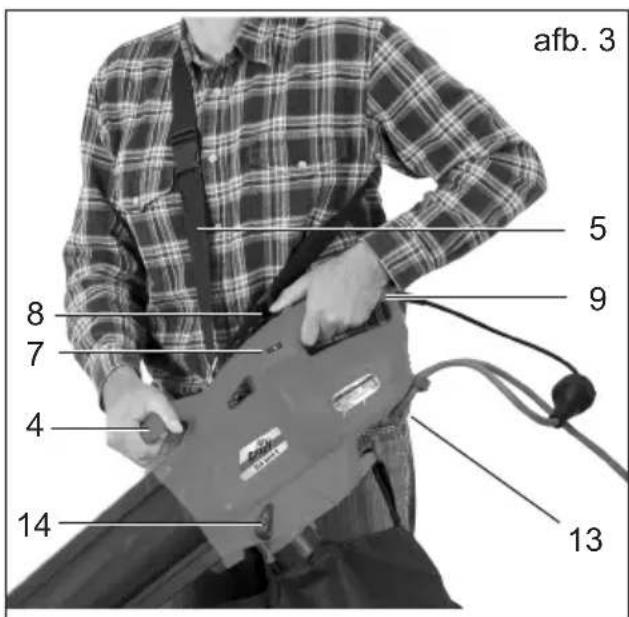

Ingebruikname (afb. 3)

Let er voor het inschakelen op dat het apparaat geen voorwerpen raakt. Let op een veilige stand.

Het apparaat kan pas ingeschakeld worden wanneer de complete blaas-/zuigbuis gemonteerd is.

1. Vorm uit het uiteinde van het verleng-snoer een lus en bevestig.Deze aan de kabelhouser (13).Door de snoerontlasting wordt voorkomen, dat de elektrische steekverbinding per ongeluk loskomt.
2. Vergewis u dat het apparaat uitgeschakeld is en sluit het apparaat op de netspanning aan.
3. Doe de draagriem (5) om en stel deze op de optimale lenghte in. Houd het apparatusaatijdens de werking met een hand aan de kasthandgreep (9) en met de andere aan het extra handvat vast.

1. Ter keuze van het bedrijfssoort draait u de bedrijfssoort-keuzeschakelaar op het gewenste symbool (14).

1. Om het apparaat in te schakelen, schuift u de schakelaar "Aan/uit" (8) in de stand "I". Het apparaat start. Om het apparaatuit te schakelen, schuift u de schakelaar "Aan/uit" (8) in de stand "0". Het apparaat wordenuitgeschakeld.
2. Met de stroomingsregelaar (7) stelt u de optimale zuig- en blaassterkte in.

Werk steeds met een zo laag mogelijk motortoerental, odomat met het motorvermogen ook gelijktijdig het geluidsniveau en het stroomverbruik verlaagd worden.

Werkzaamheden

De bladblazer mag uitsluitend voor de hierna volgende gebruiksdoeleinden toegepast worden:

• Als aanzuiging voor het aanzui-gen van dor, droog gebladerte. Bij de zuigfunctieClient het apparaat ook als hakselmachine. De droge bladeren worden fijngehakt, hun volume verlaagd en op een eventuele compostering Voorbereid. De intensiteit van de verbrijze-ling hangt van de grootte van het gebladerte en van de nog aanwezigere, resterende vochtigheid af. - Als blazer voor het bijeenvaren gen van dor gebladerte, afkomstiguit moeilijk toegankelijkkeplaatsen (bijvoorbeeld onder personenauto's)

ledere andere dan de hierboven beschreiben toepassingen kan tot

beschadigingen aan de machine leiden en een gevaar voor de bruiker betekenen.

Bij de werkzaamheden dient u erop te letten dat u met het apparaat Niet stoot gegen harde voorwerpen, die beschadigingen hunnen veroorzaken. Zuig geen vaste objecten, zoals stenen, ditke of afgesneden takken, sparappels of dergelijk aan omdat deze het apparaat en meer in het bijzonder de hakselinrichting zonden hunnen beschadigen.

Herstellingen van deze aard ressorteren nicht onder de garantie.

Bij een blokkering van de waaier en een beschadiging of in geval van een knoop in de kabel onmiddelijk de netstekker uittrekken! Gevaar door elektrische schok!

Modus "Aanzuigen":

• Plaats de moduskeuzeschakelaar op het symbool (zie "Ingebruikname"). Controller of de opvangzak correct gemonteerd is.

• Let erop dat er geen al te groe hoveelheden gebladerte tegelijkkertijd aanbezogen worden. Zo vermijdt u dat de blaas-/zuigbuis verstopt en geraakt en de waaier blokkeert.

Om de opvangzak Niet onnodig te verslijten, vermijdt u, deze gedurende het werk over de grond te slepen.

Indien het apparaatijdens de bediening plotseling stopt en nicht zuigt, dient het onmiddelijk te worden uitgeschakeld. Trek den netstekker uit en overtuig uzelf

NL BE

ervan dat er geen materiaalCUSen het schoopenrad van de shredder en de behuizing vastgeklemd is. Voer de werkzaamheden uit, zoals in hoofdstuk "Reiniging en onderhoud" beschreiben. Neem contact op met ons servicecenter als het apparaat Niet start.

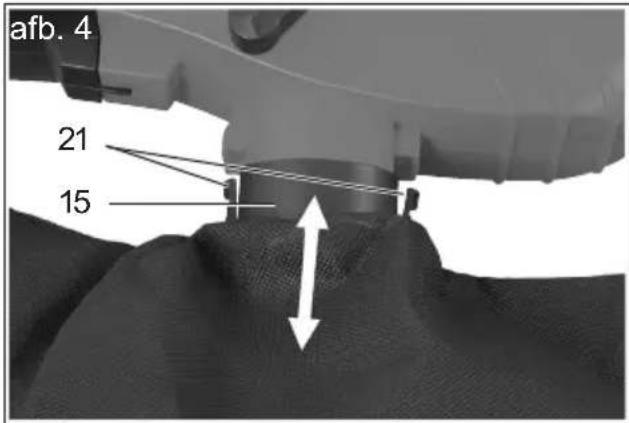

Opvangzak ledigen (afb. 4):

Bij een volle opvangzak worden het zuigend vermogen aanzienlijk verminderd. Indien de zak vol is of indien het zuigend vermogen van het apparaat afneemt, moet de opvangzak geledigd worden.

Schakel het apparaatuit en trek de netstekkeruit vooraleer de opvangzak te ledigen. Gevaar door elektrische schok!

1. Wacht totdat het schoepenrad stilstaat.
2. Om de opvangzak (16) te verwijderen, hangt u de lussen (zie afbeelding 1, nr. 18a + 18b )uit en duwt u de beiden zijdelingse kliksluiitingen (21) aan het montageframe (15) maar binnen.
3. Open de ritssluiting (zie afbeelding 1, nr. 17) aan de opvangzak (16) en maak deze helemaal leeg.
4. Monteer de geledigde opvangzak terug (zie hoofdstuk „Montage-instructies").

Composteerbaar materiaal hoort Niet bij huishoudelijk afval thus!

Modus "Blazen":

• Plaats de moduskeuzeschakelaar op het symbol (zie "In- en uitschakenl).
• Tot een optimaal resultaat bij het gebruik van de ventilator komt u met een afstand van 5 tot 10 cm tot de vloer.
• Richt de luchtstraal van uzelf weg. Let erop dat er geen zware voorwerpen opstuiven en dat deze zodoende≦mand kuren verwonden of ie's kunnen beschadigen.
• Begin met het werk met de hoogste blaascapaciteit om de rondslingerende bladersen snel te verzamelen. Een lagere blaascapaciteit kiest u om de voordien samengebrachte hoop bladersen samen te persen.
  Maak voor het blazen op de vloer vastklevende bladeren met een bezem of een hark.
• De geleiderollen aan het uiteinde van de buis dienen om het werk op effen oppervlakten te verlichten.

Reiniging en onderhoud

Trek de netstekkeruit vooraleer werkzaamheden aan het apparaat door te voeren.

Laat werkzaamheden die nicht zich omschreiben in deze gebruiks-aanwijzing uitvoeren door ons servicecenter. Gebruik uitsluitend originele onderdelen.

Controleer de bladblazer telkens voor gebruik op zichbare gebreaken, zoals losse, versleten of beschadigde onderdelen. Controleer

eveneens of de onderdelen zich op de juiste plaats bevinden. Wissel beschadigde onderdelenuit. Controleer regelmatig de opvangzak op slijtage of beschadiging.

Voer de hierma volgende onderhouds- en reinigingswerkzaamheden regelmatig door. Daardoor worden een lang en betrouwbaar gebruik gewaarborgd.

Algemene reinigingswerkzaam-heden

Reinig het apparaat telkens onmid-dellijka de werkzaamheden, omdat anders vuil en bladresten verharden en vastklemmen en möglichk Nieteer te verwijderen zichn zonder demotorkast te demonteren.

Dergelijke reinigingswerkzaamhedenressorterenietonderdegarantie.

Maak geen gebruik van respectievelijk reinigings- of oplosmiddelen. Deze zouden het apparaat daardoor onherstelbaar hunnen beschaden. Chemische substanties hunnen de kunststofonderdelen van het apparaat aantasten.

• Reinig de behuizing van het apparaat, de buis en de ventilationsleuven regelmatig met een zachtbe borstel of een doekje. Reinig het apparaat nooit met behulp van stromend water.

• Verwijder de opvangzak nadat de werkzaamheden doorgevoerd werden, draai de opvangzak om en borstel hem grondig schoon. Zo voorkomt u het ontstaan van schimmel en een onaan-gename geur.

Maak het uitlaatbereik van eventuele opgehoopte resten vrij.

Verstoppingen verhelpen

Gebladerte en vers afgesneden planten können het apparaat eventuele doen verstoppen.

Uitlaatbereik reinigen:

1. Verwijder de opvangzak.
2. Reinig het buitenste uitlaatbereik aan het apparaat.
3. Plaats de moduskeuzeschakelaar op het symbool "Aanzuigen".
4. Verwijder in het binnenste uitlaatbereik gesitueerde vuilresten met een flessenwisser of dergelijk. Verwijder hinderlijke voorwerpen met een stomp en bot werktuig.

Blas-/zuigbuis en schoepenrad reinigen:

1. Draai de 4 bevestigingsschroeven (zie afb. 1, nr. 3a + 3b ) los en trek de beide gedeelten van de blaas-/zuigbuis (zie afb. 1, nr. 2a + 2b ) af.
2. Reinig het binnenste gedeelte van de tweedelige blaas-/zuigbuis.
3. Verwijder vuilresten aan het schoepenrad voorzichtig met een flessewisser of dergelijk en hinderlijke voorwerpen met een stomp en bot werktuig.
4. Controller, of het schoopenrad gemakkelijk gedraaid kan worden en zich in een fouloze toestand bevindt. Laat een defect schoopenrad door een gemachtigde klantenserviceafdeling verrangen.
5. Monteer de blaas-/zuigbuis terug en schroef deze vast.

Opvangzakuitwisselen

Wissel een defeche opvangzakuit. Maak uitsluitend gebruik van originele opvangzakken (zie hoofdstuk "Reserveonderdelen"). In het andere geval komt de garantieclaim te verrallen.

Bewaring

Berg de bladblazer op een droge, vorstbestendige plaats op, die nicht voor kinderen toegankelijk is.
Stel het apparaat Niet aan vlak zonlicht bloot, maar berg het in het donker of in de schemering op.
Bedek het apparaat Niet met nylonzakken odomat er dan vochtigheid zoukunnen ontstaan.
- Reinig het apparaat grondig op het einde van het seizoen en met het oog op de winter. Reinig de opvangzak door deze te verwijderen, te ledigen en met handwarm water en neutrale zeep te wassen. Breng de gedroogde zak terug aan.

Afvalverwerking en milieuubescherming

Breng het apparaat, de toebehoren en de verpakking waar een geschikt recyclage-punt.

Machines horen nicht bij huishoude- lijk afval thus.

Geef het apparaat in een recyclagepark af.
De gezebrukke onderdelen van kunststof en metaal+kunnen per categorie geschaden worden en zodoende gerecycleerd worden. Raadpleeg hiervoor ons servicecenter. De afvalverwijdering van uw defecte ingezonden apparaten voeren wij Gratis door.

Technische gegevens

Bladblazer ELS 2614 E
Nominate ingangsspanning ..230-240V\~, 50Hz
Toeren bij Niet-belasting..8000-14000 min1
Krachtonteming. 2600 W
Veiligheidsklasse .
Beschermingsklasse IP 20
Luchtsnelheid...max.160-270 km/h
Luchtcapaciteit max.14 m³/min
Inhoud van de opvangzak. 40 I
Versnippering max.1:10
Gewicht ca.3,4 kg
Geluidsdrukniveau (L_PA) 92 dB(A); K_pA = 3,0 dB(A) Geluidssterkte (L_WA) gemeten....102,8 dB(A); K_wA = 2,07 dB(A) gegarandeerd 106,0 dB (A) Vibratie (a_n) .4,268 m/s²; K=1,5 m/s²

Geluid en trilling: Geluids- en trilwaarden worden in overeenstemming met de in de conformiteitverklaring vermelde normen en bepalingen vastgesteld. De operationele toestandenijdens de meting en de voor de meting toegepaste methoden conform EN 15503, annex A, annex B.

Technische en optische wijzigingen kūn- nen in het kader van de verdere ontwik- keling zonder aankondiging doorgevoerd worden. Alle in deze gebruiksaanwijzing vermelde afmetingen, aanwijzingen en gegevens zich aanrom Niet bindend. Wettige aanspraken, die op basis van deze gebruiksaanwijzing gemaakt worden, kan menkaarom Niet doen gelden.

Dit apparaat is voor de werkking aan een stroomnet met een systeemimpedantie Zmax op het overdrachtpunt (huisaansluiting) van maximaal 0,28 ohm voorzien.

De gebruiker dient ervoor te zorgen dat het apparaat uitsluitend bediend worden aan een stroomnet, dat aan deze eis voldoet. Zo nodig, kan de systeemimpedantie bij het lokale energiebedrijf opgevraagd worden.

Reserveonderdelen

De onderstaande reserveonderdelen kunt u via het Grizzly servicecenter bestellen. Bij bestellingen dient u het machinetype en het artikelnummer aan te gezven.

Bestelnummers toebehoren:

91100693.Opvangzak met frame 91100694. Geleiderollen 91100695.Draagriem

Mocht u andere onderdelen nodig hebben, dan kurz u de artikelnummers aan de detailtekeningen ontnemen.

Garantie

Wij geen 24 maanden garantie op dit product. Voor zakelijk gebruik en verrangende apparatuur geldt een verdorte garantie van 12 maanden, overeenkomstig de wettelijk bepalingen. Beschadigingen, die aan een natururlijke slijtage, overbelasting of een ondeskundige bediening te wijten zijn, blijven van de garantie uitgesloten. Bepaalde componenten waren aan een normale slijtage onderhevig en ressorteren nicht onder de garantie. Meer in het bijzonder gunshot het hier om schoopenrad, opvangzak en koolborstels, voor zover de klachten Niet aan materiaalfouten toe te schrijvenহ. De vereiste voorwaarde voor garantievergoedingen is bovendien dat de in de gebruiksaanwijzing verstekte instructies voor de reiniging en het onderhoud in acht genomen werden. Beschadigingen, die

door materiaal- of fabricagefouten ontstaan zich, worden gratis door schadeloosstelling of door een herstelling verholpen.

Voorwaarde is dat het apparaat Niet gedemonteerd is (de buis, opvangzak en het brede zuigmondstuk mogen gedemonteerd worden meegeleverd) en met aankoop- en garan-tiebewijs bij ons servicecenter wordeningeleverd.

Herstellung, die nicht onder de garantie ressorteren, kunt u gegen facturatie door ons servicecenter latent Doorvoeren. Ons servicecenter maakt graag voor u een bestek op.

Wij können apparaten slechts behandelen indien ze voldoende verpakt en gefrankeerd toe gezonden werden.

Opgelet: In geval van klachten of service dient u uw apparaat in een gereinigde toestand en met een vermeling van het defect maar het adres van ons servicecenter te zenden.

Gelieve u voor de verzending te vergewissen dat het apparaat Niet als "oningepakt vrachtgoed" geklasseerd worden. Dat zou het geval konnen zijn indien de verpakking Niet volstaat of indien het apparaat slechts in een met verpakkingspapier gewikkelde toestand ingezonden worden. Een afvalverwijdering van uw apparaat voeren wij gratis door.

Ongefrankeerd - als oningepakt vrachtgoed, als expresgoed of met een andere speciale vracht - ingezonden apparaten worden nicht aangenomen.

Wonneer wij menen dat de klacht inderdaal onder de garantiebepalingen valt, verzoeken wij u om Telefonisch contact op te nemen met ons servicecenter. Daar krijgt u dan meer informatie over de verdere afhandeling van uw klacht. De afvalverwijdering van uw defecte ingezonden apparaten voeren wij Gratis door.

Opsporing van fouten

Probleem	Mogelijk oorzaak Oplossing	van de foult
Apparaat start nicht	Netspanning ontbreekt	Stopcontact, kabel, leiding, stekker en zekering nakijken, eventuele herstelling door vakkundig elektr-lo-technicus
	Schakelaar "Aan/uit" defect	Herstelling door klantenserviceaf-deling
	Koolborstels versleten
	Motor defect
	Blaas-/zuigbuis Niet volledig gemonteerd	2-delige blaas-/zuigbuis monteren
Apparaat werkt met onderbrekin-gen	Stroomkabel beschadigd	Kabel controleren en, zo nodig, wisselen
	Intern loszittend contact	Herstelling door klantenserviceaf-deling
	Schakelaar "Aan/uit" defect
Gering of ont-brekend zugend vermogen	Opvangzak is vol Opvangzak ledigenleeren
	Opvangzak is verontreinigd Opvangzak reinigen
	Keuzeschakelaar in verkeer-de stand	Keuzeschakelaar op sym-bool "Aanzuigen" plaatsen
	Aparaat verstopt of door vremde voorwerpen geblok-keerd	Verstoppingen of blokkeringen uit de weg ruimen (zie hoofdstuk "Rei-niging en onderhoud")
Gering of ont-brekend blazend vermogen	Keuzeschakelaar in verkeer-ste stand	Keuzeschakelaar op het symbool "Blazen" plaatsen
	Stroomregelaar in verkeerste stand	Stroomregelaar omhoogdraaien
Schoopenrad be-weegt nicht	Vreemd voorwerp blokkeert schoopenrad	Blokkering verhelpen (zie hoofdstuk "Reiniging en onderhoud")

Indice
