BEDIENUNGSANLEITUNG ELS 2614 E Grizzly

Originalbetriebsanleitung

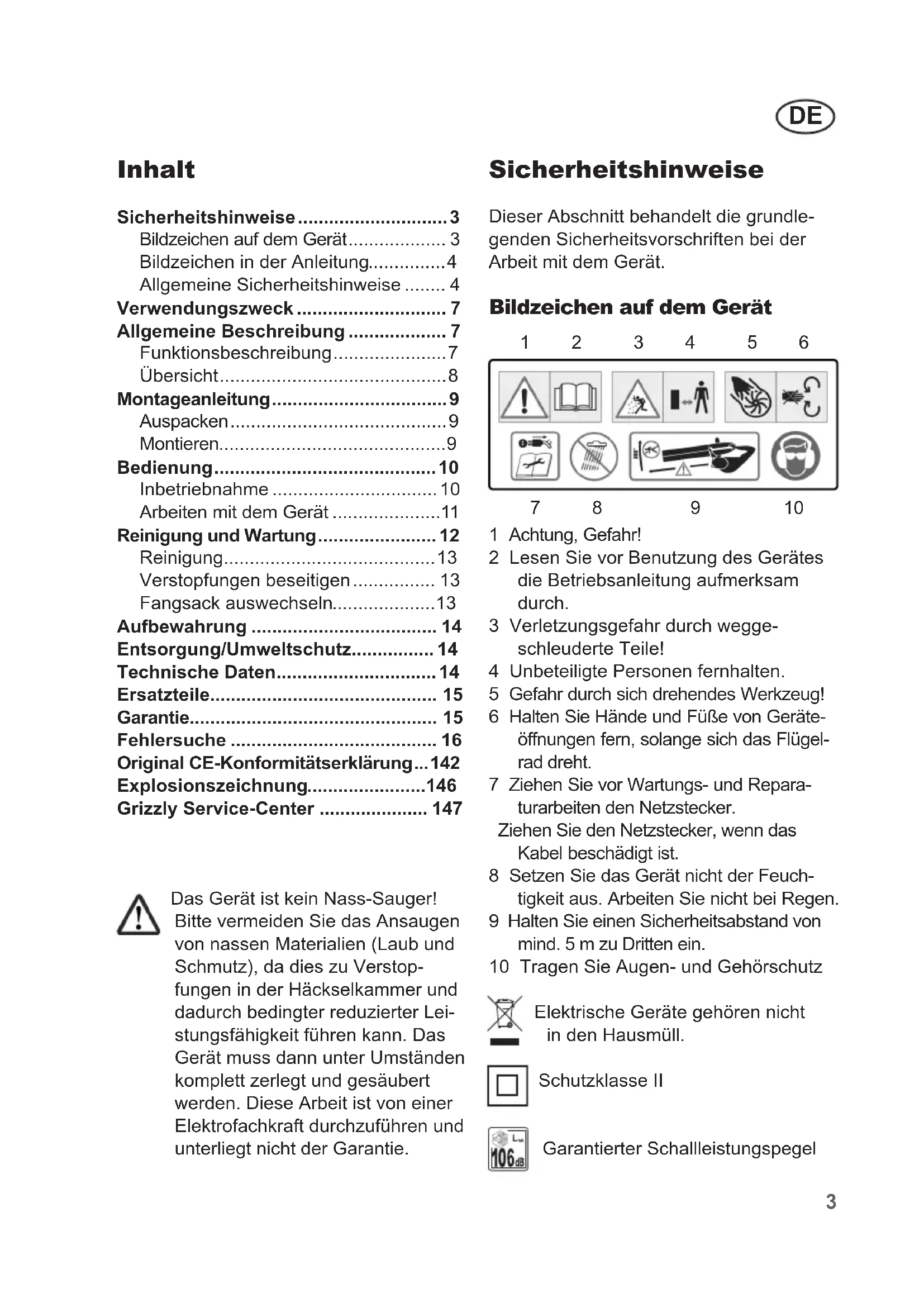

DE Originalbetriebsanleitung 3

Bittelesen Sie vor der ersten Inbetriebnahme zu ihrer Sicherheit und für die Sicherheit anderer diese Bedienungsanleitung aufmerksam durch, bevor Sie die Maschine benutzen. Bewahren Sie die Anleitung gut auf und geben Sie sie an jedem nachfolgenden Benutzer weiter, damit die Informationen jederzeit zur Verfügung stehen.

Sicherheitshinweise 3

Bildzeichen auf dem Gerät 3

Bildzeichen in der Anleitung. 4

Allgemeine Sicherheitshinweise 4

Verwendungszweck 7

Allgemeine Beschreibung 7

Funktionsbeschreibung 7

Ubersicht. 8

Montageanleitung 9

Auspacken 9

Montieren. 9

Bedienung 10

Inbetriebnahme 10

Arbeiten mit dem Gerät 11

Reinigung und Wartung 12

Reinigung. 13

Verstopfungen beseitigen 13

Fangsack auswechseln. 13

Aufbewährung 14

Entsorgung/Umweltschutz. 14

Technische Daten 14

Ersatzteile 15

Garantie 15

Fehlersuche 16

Original CE-Konformitätserklarung...142

Explosionszeichnung. 146

Das Gerät ist kein Nass-Sauger!
Bitte vermeiden Sie das Ansaugen von nassen Materialien (Laub und Schmutz), da dies zu Verstopfungen in der Häckselkammer und dadurch bedingter reduzierter Leistungsfähigkeit führen kann. Das Gerät muss dann unter Umständen komplett zerlegt und gesäubert werden. Diese Arbeit ist von einer Elektrofachkraft durchzuführen und unterliegt nicht der Garantie.

Sicherheitseinweise

Dieser Abschnitt behandelt die grundlegenden Sicherheitsvorschriften bei der Arbeit mit dem Gerät.

Bildzeichen auf dem Gerät

1 Achtung, Gefahr!
2 Lesen Sie vor Benutzung des Gerätes die Betriebsanleitung aufmerksam durch.
3 Verletzungsgefahr durch weggeschleuderte Teile!
4 Unbeteiligte Personen fernhalten.
5 Gefahr durch sich drehendes Werkzeug!
6 Halten Sie Hände und Fuß von Geräteöffnungen fern, solange sich das Flügelrad dreht.
7 Ziehen Sie vor Wartungs- und Reparaturarbeiten den Netzstecker.
Ziehen Sie den Netzstecker, wenn das Kabel beschadigt ist.
8 Setzen Sie das Gerät nicht der Feuchtigkeit aus. Arbeiten Sie nicht bei Regen.
9 Halten Sie einen Sicherheitsabstand von mind. 5 m zu Dritten ein.
10 Tragen Sie Augen- und Gehorschutz

Elektrische Geräte gehoren nicht in den Hausmüll.

Schutzklasse II

Garantierer Schalleistungspegel

Aus Sicherheitsgründen{lssst sich das Gerät nur einschalten, wenn beide Rohrteile korrekt auf das Motorghause montiert sind!

Bildzeichen in der Anleitung

Gefahrenzeichen mit Angaben zur Verhütung von Personen-oder Sachschäden.

Gebotszeichen (anstelle des Ausrufungszeichens ist das Gebot erläutert) mit Angaben zur Verhütung von Schäden.

Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät.

Allgemeine Sicherheitshinweise

Arbeiten mit dem Gerät:

Machen Sie sich mit allen Geräteilen und der richtigen Bedienung des Gerätes vertraut, bevor Sie mit der Arbeit beginnen. Stellen Sie richer, dass Sie das Gerät im Notfall sofort abstellen können. Der unsachgemäß Gebrauch kann zu schweren Verletzungen führen.

Achtung! Beim Gebrauch von Geräten sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grund-)sätzliche Sicherheitsmaßnahmen zu beachten:

Die personlichen Schutzausrüstungen schützen ihre eigene und die Gesundheit anderer und sichern den reibungs-

Iosen Betrieb des Gerätes:

• Tragen Sie geeignete Arbeitskleidung wie festes Schuhwerk mit rutschfester Sohle, eine robuste, lange Hose, Handschuhe, Schutzbrille und einen Gehorschutz. Benutzen Sie das Gerät nicht, wenn Sie barfuß gehen oder offene Sandalen tragen. Tragen Sie einen Atemschutz, um sich vor Staub zu schützen.

• Tragen Sie keine Kleidung oder Schmuck, die am Lufteingang angesaugt werden konnten. Tragen Sie bei langem Haar eine schutzende Kopfbedeckung.

• Überprüfen Sie regelmäßige die Funktionstüchtigkeit und Universehrheit des Gerätes, um Gefahren für die Bediener zu vermeiden.

Das Gerätarf nicht von Kindern verwendet werden. Ebenso ist Personen die Arbeit mit dem Gerät untersagt, die die Betriebsanweisungen nicht vollständig kennen. Gesetze und lokale Bestimmungen können ein Mindestalter für die Benutzung vorsehen.

• Dieses Gerät ist nicht dazu bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden; es sei dess, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhalten von ihr Anweisungen, wie das Gerät zu benutzen ist.

• Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.

• Lassen Sie andere Personen nicht das Gerät oder das Verlängerungskabel berühren. Halten Sie das Gerät von

Menschen, vor allem Kindern, und Haustieren fern.

• Achten Sie auf Kinder, Haustiere, offene Fenster, usw. Das geblasene Material kann in ihre Richtung geschuldert werden. Unterbrechen Sie die Arbeit, wenn diese sich in der Höhe aufhalten. Halten Sie einen Sicherheitsabstand von 5 m um sich herum ein.
• Schalten Sie das Gerät nicht ein, wenn es umgekehrt gehalten wird oder sich nicht in Arbeitsposition befindet.
• Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie es an die Stromversorgung anschließen, es aufnehmen oder trag.

Wenn Sie beim Tragen des Gerätes den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.

• Richten Sie das Gerät während des Betriebs nicht auf Personen, insbesondere den Luftstrahl nicht auf Augen und Ohren.
• Machen Sie sich mit ihrer Umgebung vertraut und achten Sie auf mögliche Gefahren, die beim Arbeiten unter Umständen überhört werden können.
• Achten Sie bei der Arbeit auf einen sicheren Stand, insbesondere an Hängen. Halten Sie das Gerät immer mit beiden Händen fest und arbeiten Sie nur mit korrekt eingestelltem Tragegurt.
• Strecken Sie den Körpern nicht zuweit und achtenden Sie darauf, nicht das Gleichgewicht zu verlieren.
• Inspizieren Sie die zu reinigende Flüche sorgfältig und beseitigen Sie alle

Drahte, Steine, Dosen und sonstige Fremdkörper.

• Losen Sie Fremdkörper vor Blas-/ Saugbeginn mit einem Rechen oder einem Besen.
• Verwenden Sie den gesamten Blasdu-senaufsatz, damit der Luftstrom nah am Boden arbeiten kann.
• Befeuchten Sie bei sehr trockenen Bedingungen die Oberfläche möglich oder verwenden Sie ein Spruhgerät, um die Staubbelastung zu verringn.
• Halten Sie Finger und Fuß von der Ansaugrohröffnung und dem Flügelrad fern. Es besteht Verletzungsgefahr.
• Arbeitsen Sie mit dem Gerät nicht, wenn Sie mude oder unkonzentriert sind oder nach der Einnahme von Alkohol oder Tabletten. Legen Sie immerrechtzeitig eine Arbeitspause ein. Gehen Sie mit Vernunft an die Arbeit. Bewegen Sie sich langsam, rennen Sie nicht.
• Eine langere Benutzung des Gerätes kann zu vibrationsbedingten Durchblutungsstörungen der Höhe führten. Sie können die Benutzungsdauer jedoch durch geeignete Handschuhe oder re-gelmäßige Pausen verlangern.
• Benutzen Sie das Gerät nicht bei Regen, bei schlechter Witterung oder in feuchter Umgebung. Arbeiten Sie nur bei Tageslicht oder gutter künstlicher Beleuchtung.
• Arbeitsen Sie nicht mit einem beschädigten, unvollständigen oder ohne die Zustimmung des Herstellers umgebauten Gerät. Prüfen Sie vor dem Gebrauch den Sicherheitszustand des Gerätes, insbesondere der Netzanschlussleitung und des Schalters.
• Verwenden Sie das Gerät nur, wenn es vollständig montiert ist.
• Verwenden Sie das Gerät in der

DE

Betriebsart Ansaugen nur, wenn der Fangsack angebracht ist.
Überprüfen Sie den Fangsack regelmäß auf Abnutzungen oder Beschädigungen.

• Saugen Sie keine brennenden, gluhenden oder rauchenden Materialien (z.B. Zigaretten, Glut etc.), Dämpfe oder leicht entzündliche, giftinge oder explosive Stoffe an.
• Benutzen sie nur Ersatz- und Zube-horteile, die vom Hersteller gefelwert und empfohlen werden.

• Ziehen Sie den Stecker aus der Steckdose:

• wenn Sie das Gerät nicht benutzen, es transportieren oder es unbeaufsichtigt setzen;

• wenn Sie das Gerät kontrollieren, es reinigen oder Blockierungen entfern;
• wenn Sie Reinigungs- oder Wartungsarbeiten vornehmen oder Zubehor auswechseln;
• wenn das Strom- oder Verlängierungskabel beschädigt ist;

• nach dem Kontakt mit Fremdkörpern oder bei abnormaler Vibration.

• Versuchen Sie nicht, das Gerät selbst zu reparieren, es sei dessen, Sie besitzten hierfür eine Ausbildung. Sümmtliche Arbeiten, die nicht in dieser Anleitung angegeben werden, dürfen nur von uns ermächtigten Kundendienststellen ausgeführct werden.

• Benutzen Sie das Gerät nicht in geschlossenen oder schlecht belufteten Räumen.
• Benutzen Sie das Gerät nicht in der Höhe von entzündbaren Flüssigkeiten oder Gasen. Bei Nichtbeachtung besteht Brand- oder Explosionsgefahr.
  Bewahren Sie das Gerät an einem trockenen Ort und außerhalb der Reich-

weite von Kindern auf.

Behandeln Sie Ihr Gerät mit Sorgfalt. Reinigen Sie regelmäßig die Lüftungsschlitze und befolgen Sie die Wartungsverschriften.
- Halten Sie alle Einlässe für die Kühlluft von Unrat frei.

Elektrische Sicherheit:

• Achten Sie daraufuf, dass die Netzspannung mit den Angaben des Typenschildes übereinstimmt.
  Schlieben Sie das Gerät nach Mogglichkeit nur an eine Steckdose mit Fehlerstrom-Schutzeinrichtung (Fl-Schalter) mit einem Bemessungsfehlerstrom von nicht mehr als 30mA an.
• Überprüfen Sie vor jeder Benutzung die Netzanschlussleitung und das Verlängerungskabel auf Schäden und Alterung. Vermeiden Sie Körperberuhrungen mit geerdeten Teilen (z.B. Me tall zäune, -pfosten).
  Die Kupplung des Verlängerungskabels muss vor Spritzwasser geschützt sein, aus Gummi bestehen oder mit Gummi überzogen sein. Verwenden Sie nur Verlängerungskabel, die für den Gebrauch im Freien bestimmt sind und entsprechend gekennzeichnet sind. Der Litzenquerschnitt des Verlängerungskabels muss mindestens 2,5mm^2 betragen. Rollen Sie eine Kabeltrommel vor Gebrauch immer ganz ab. Überprüfen Sie das Kabel auf Schaden.
• Halten Sie das Kabel vom Arbeitsbereich fern und führen Sie es grundsatzlich hinter der Bedienungsperson.
• Verwenden sie für die Anbringung des Verlängerungskabels die davon vorgehene Zugentlastung.
  Tragen Sie das Gerät nicht am Kabel. Benutzen Sie das Kabel nicht, um den

Stecker aus der Steckdose zuziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.

• Beschädigte Kabel, Kupplung und Stecker oder den Vorschriften nicht entsprechende Anschlussleitungen)dürfen nicht verwendet werden. Ziehen Sie bei Beschädigung des Netzkabels.sofort den Stecker aus der Steckdose. Berühren Sie auf keinen Fall das Netzkabel, solange der Netzstecker nicht gezogen ist.
• Wenn die Anschlussleitung these Gerätes beschädigt wird, muss sie durch eine besondere Anschlussleitung ersetzt werden, die vom Hersteller oder seinem Kundendienst erhältlich ist.
• Benutzen Sie das Gerät nicht, wenn sich der Schalter nicht ein- und ausschaltenlässt. Beschädigte Schalter,müssen bei einer Kundendienstwerkstatt ersetzt werden.
• Überlasten Sie Ihr Gerät nicht. Arbeiten Sie nur im angegebenen Leistungsbereich. Verwenden Sie keine leistungsschwachen Maschinen für schwere Arbeiten. Benutzen Sie Ihr Gerät nicht für Zwecke, für die sie nicht bestimmt sind.

Verwendungszweck

Das Gerät ist nur für das Ansaugen und Herausblasen von durrem Blattwerk im privaten Haus- und Hobbygarten bestimmt. Jede andere Verwendung, die in dieser Anleitung nicht ausdrucklich zugelassen wird, kann zu Schaden am Gerät führen und eine ernsthafte Gefahr für den Benutzer darstellen.

Das Gerätarf nicht in Bereichen mit gesundheitsgeführenden Stäuben oder

als Nasssauger verwendet werden.

Das Gerät ist zum Gebrauch durch Erwachsene bestimmt. Jugendliche über 16 Jahre dürfen das Gerät nur unter Aufsicht benutzen. Die Benutzung des Gerätes bei Regen oder feuchter Umgebung ist verboten.

Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich.

Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden.

Allgemeine Beschreibung

Funktionsbeschreibung

Der Laubsauger besitzt ein Blattansaugework bzw. ein Geblase für die Funktionen Ansaugen und Blasen. In der Betriebsart Ansaugen wird das angesaugte Laub zur Volumenverringerung zerkleinert und im Fangsack gesammelt. In der Betriebsart Blasen lassst sich das Laub schnell zusammenblasen oder aus schwer zugänglichen Orten weglasen.

Zur leichteren Führung des Blas-/Saugrohres am Boden dienen die Führungsrollen am unteren Ende des Rohres.

Zum Schutz des Bedieners darf das Gerät nur mit vollständig montiertem Ansaugrohr und Fangsack betrieben werden. Das Gerät ist zur Sicherheit schutzisoliert und benötigt keine Erdung.

Die Funktion der Bedienteile entnehmen Sieitte den nachfolgenden Beschreibungen.

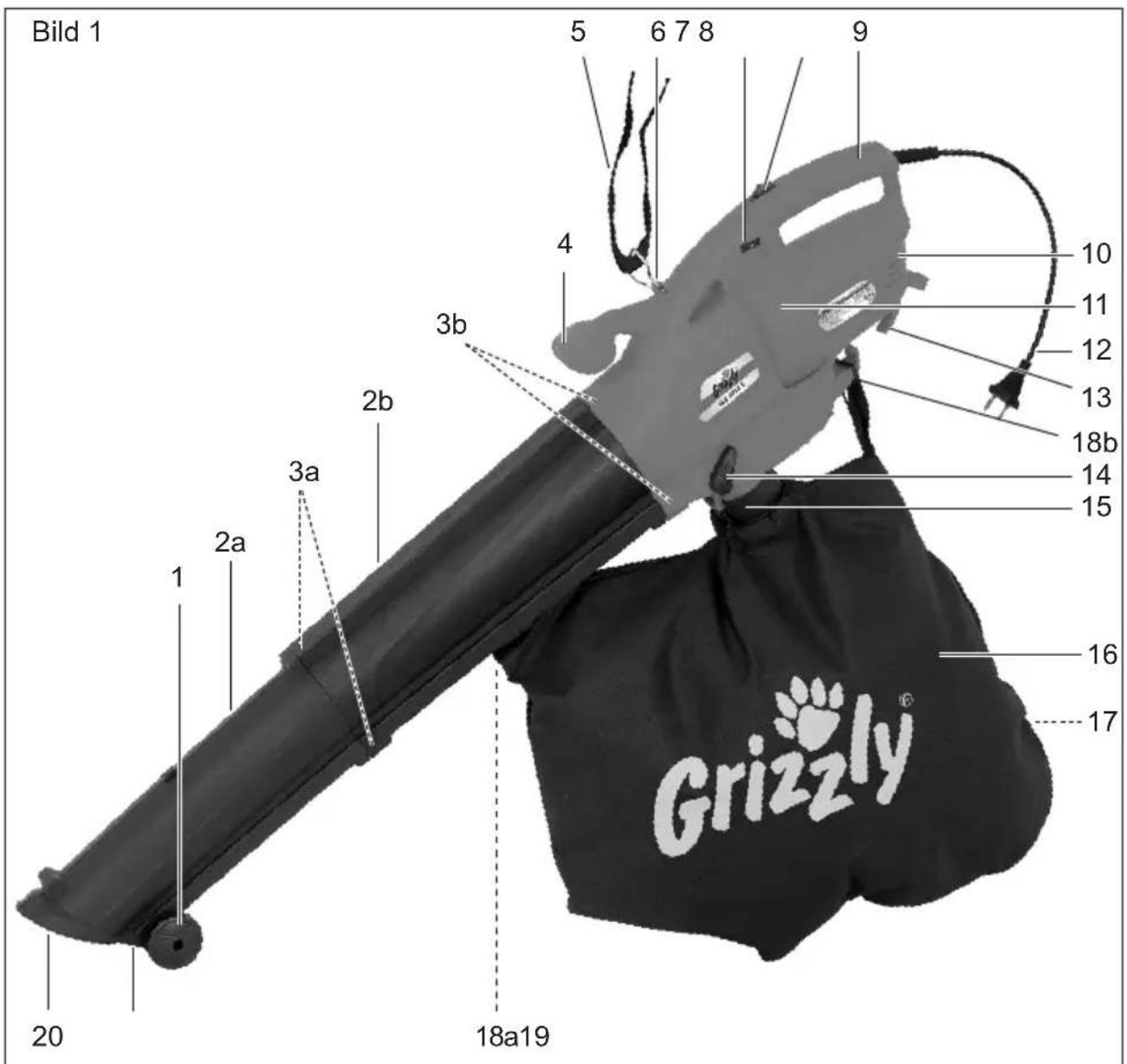

Übersicht

1 Führungsrollen
2a+2b Zweiteiliges Blas-/Saugrohr
3a+3b Rohr-Befestigungsschrauben (nicht sightbar)
4Zusatzgriff
5 Tragegurt
6 Befestigungsose fur den Tragegurt
7 Drehzahlregler
8 Ein-/Ausschalter
9 Gehäusegriff
10 Luftungsöffnungen

11 Motorgehause
12Netzkabel
13 Kabelhalter
14 Betriebsarten-Wahlschalter
15 Halterahmen für Fangsack
16 Fangsack
17 ReiBverschluss zum Entleeren (nicht sightbar)
18a+18b Fangsack-Schlaufen
19 Geblaseffnung
20 Ansaugöffnung

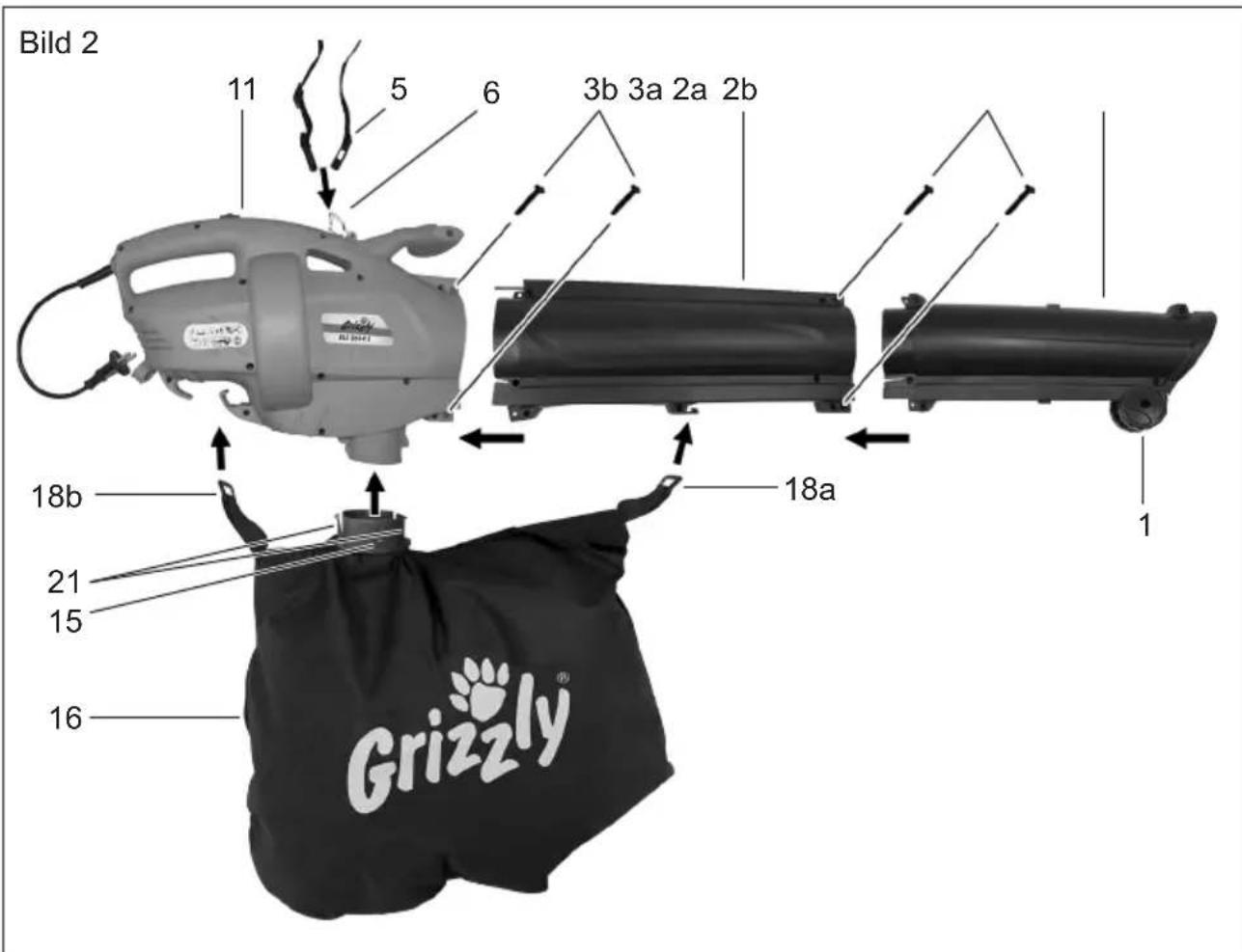

Montageanleitung (Bild 2)

Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker. Verwenden Sie nur Originalteile.

Auspacken

Packen Sie das Gerät aus und kontrollieren Sie, ob es vollständig ist:

2a+2b Zweiteiliges Blas-/Saugrohr mit 4 Rohr-Befestigungsschrauben (3a+3b)

5 Tragegurt
11 Motorgehause
16 Fangsack

Entsorgen Sie das Verpackungsmaterial ordnungsgemäß.

Montieren

Betreiben Sie das Gerät nur, wenn das Blas-/Saugrohr komplett montiert sowie verschraubt ist und Fangsack und Tragegurt montiert sind.

Blas-/Saugrohr montieren

1. Stecken Sie die beiden Teile des Blas-/Saugrohres (2a + b) ineinander und verschrauben Sie diese miteinander (3a).
2. Stecken Sie das obere Blas-/Saugrohr (2b) in die Geblase-/ Ansaugöffnung am Motorgehause (11).
3. Befestigen Sie das Blas-/Saugrohr mit den beiden Befestigungsschrauben (3b).

Fangsack montieren

1. Setzen Sie den Halterahmen (15) so auf die Öffnung am Motorgehäuse (11) auf, dass die Klick-In-Verschlüsse (21) hörbar einrasten.
2. Befestigen Sie die Schlaufen (18a+b) des Fangsacks (16) am oberen Blas-/ Saugrohr (2b) und am Gerätegehause (11).

Tragegurt einhängen

1. Haken Sie den Tragegurt (5) in die Befestigungse (6) am Motorgehause (11).

Bedienung

Tragen Sie beim Arbeiten mit dem Gerät geeignete Kleidung und Arbeitshandschuhe.

Vergewissem Sie sich vor jeder Benutzung, dass das Gerät funktionstüchtig ist. Vergewissem Sie sich, dass der Fangsack und das Rohr richtig montiert sind und der Tragegurt korrekt für die Arbeit eingestellt ist.

Sollte ein Schalter beschädigt sein, darf mit dem Gerät nicht mehr gearbeitet werden.

Achten Sie darauf, dass die Netzspannung mit dem Typenschild am Gerät übereinstimmt.

Beachten Sie den Lärmschutz und örtliche Vorschriften.

Betreiben Sie das Gerät nur zuvernünftigen Zeiten - nicht frühmorgens oder spät abends, wenn andere gestört werden konnten.

Nach dem Ausschalten des Gerätes dreht sich das Flügelrad noch eine Zeit weiter.

Verletzungsgefahr durch sich drehendes Werkzeug.

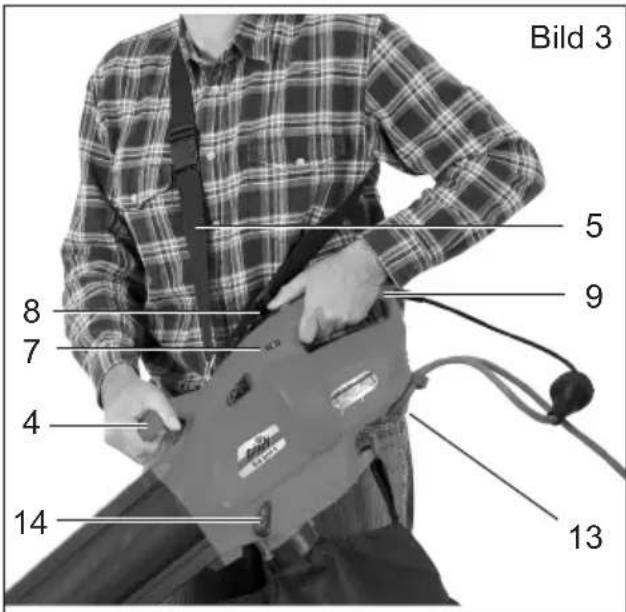

Inbetriebnahme (Bild 3)

Achten Sie vor dem Einsatzen daraufuf, dass das Gerät keine Gegenstände berührt. Achten Sie auf einen sicheren Stand.

Das Gerät lassst sich nur einschalten, wenn das komplete Blas-/Saugrohr korrekt montiert ist.

1. Formen Sie aus dem Ende des Verlängerungskabels eine Schlaufe und befestigen Sie diese am Kabelhalter (13). Durch die Zugentlastung wird ein unbeabsichtigtes Lösenerlektrischen Steckverbindung vermieden.
2. Schlieben Sie das Gerät an die Netzspannung an.
3. Legen Sie den Tragegurt (5) um und stellen Sieihn auf die optimale Länge ein. Halten Sie das Gerät mit einer Hand am Gehäusegriff (9) und mit der anderen am Zusatzgriff (4).
4. Zur Wahl der Betriebsart drehen Sie den Betriebs arten-Wahlschalter (14) auf das gewünschte Symbol. Der Schalter rastet hörbar ein.

Betriebsart Ansaugen Betriebsart Blasen

Vor dem Wechsel der Betriebsart muss das Gerät unbedingt ausgeschaltet werden.

1. Zum Einschalten schieben Sie den Ein-/Ausschalter (8) in Stellung „I“, das Gerät lauft an.

Zum Ausschalten schieben Sie den Ein-/Ausschalter (8) in Stellung „0“, das Gerät schaltet ab.

1. Mit dem Drehzahlregler (7) stellen Sie die optimale Blas- und Saugstarke ein.

Um den Gerauschpegel und den Stromverbrauch des Gerätes niedrig zu halten und um Schwingungsschäden zu vermeiden, arbeiten Sie mit einer möglichst niedrigen Motordrehzahl.

Arbeiten mit dem Gerät

Das Gerätarf fur folgende Ein-satzzwecke verwendet werden:

• Als Ansaugewerk zum Ansagen von)durrem, trockenen Blattwerk, als Geblase zum Anhaffen von durrem Blattwerk oder zum Wegblasen aus schwer zuganglichen Stellen (z. B. unter PKWs).

• Als Ansaugwerk fungiert es auch als Häcksler. Die trockenen Blätter werden zerkleinert, ihr Volumen verringert und für eine eventuelle KompostierungVBoreitet.

Jede andere als die oben beschrieben Verwendungen kann zu Schaden an der Maschine führen und eine Gefahr für den Benutzer darstellen.

Achten Sie beim Arbeiten darauf, nicht mit dem Gerät gegen harte Gegenstände zu stößen, die Schäden verursachen können. Saugen Sie keine Festkörper wie Steine, dicke Åste oder Astabschnittte, Tannenzapfen oder ähnliches an, da diese das Gerät, insbe sorende das Häckselwerk, beschädigen konnten. Reparaturen dieser Art unterliegen nicht der Garantie.

Schalten Sie das Gerät aus undziehen Sie sofort den Netzstecker bei Blockieren des Flügelrades und wenn das Kabel beschädigt oder verwickelt ist. Es besteht Verletzungsgefahr.

Betriebsart Ansaugen:

• Stellen Sie den Betriebsarten-Wahlschalter auf das Symbol (siehe Inbetriebnahme).

Prufen Sie, ob der Fangsack korrekt montiert ist.

• Achten Sie darauf, dass nicht zu große Laubmengen gleichzeitig ange\saugt werden. So vermeiden Sie, dass das Blas-/Saugrohr verstopt und das Flugelrad blockiert.

Um den Fangsack nicht unnötig zu verschreiben, vermeiden Sie es,ihn während der Arbeit über den Boden zu schleifen.

Stoppt das Gerät während der Bediennung plötzlich und saugt nicht, so ist essofar auszuschalten.

Ziehen Sie den Netzstecker und über-zeugen Sie sich davon, dass kein Material zwischen Schredder-Flügelrad und Gehäuse eingeklemmt ist. Führten Sie die Arbeiten wie unter Kapitel „Reinigung und Wartung" beschreiben

DE

aus. Startet das Gerät danach nicht, so wenden Sie sich an Ihr ServiceCenter.

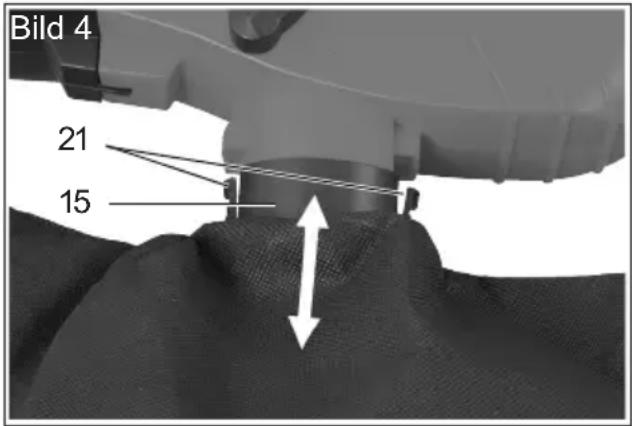

Fangsack entleeren (Bild 4):

Bei vollem Fangsack vermindert sich das Saugvermögen erheblich. Wenn der Beutel voll ist oder die Saugleistung des Gerätes nachlässt, muss der Fangsack geleert werden.

Schalten Sie das Gerät aus undziehen Sie vor dem Entleeren des Fangsacks den Netzstecker. Gefahr durch elektrischen Schlag!

1. Warten Sie, bis das Flügelrad stillsteht.
2. Um den Fangsack (16) zu entfernen, hängen Sie die Schlaufen (siehe Bild 1, Nr. 18a + 18b ) aus und drücken Sie die beiden seitlichen Klick-In-Verschlüsse (21) am Halterahmen (15) nachinnen.
3. Offnen Sie den Reilverschluss (siehe Bild 1, Nr. 17) am Fangsack (16) und entleeren Sieihn vollständig.
4. Montieren Sie den entleerten Fangsack wieder (siehe Kapitel „Montageanleitung").

Kompostierbares Material gehört nicht in den Hausmüll!

Betriebsart Blasen:

• Stellen Sie den Betriebsarten-Wahlschalter auf das Symbol (siehe Inbetriebnahme).

• Ein optimales Ergebnis beim Einsatz des Gebläses erhalten Sie mit einem Abstand zum Boden von 5 - 10 cm.
• Beginnen Sie die Arbeit mit der hochsten Blasleistung, um die herumliegenden Blätter rasch zu sammeln. Eine niedrigere Blasleistung wahren Sie, um den zuvor zusammengetragenen Laubhaufen zu verdichten.
• Losen Sie vor dem Blasen am Boden anhaftende Blätter mit einem Besen oder Rechen.
• Feuchten Sie sehr trockenes Laub vor dem Blasen an, damit kein Staub aufgewirbelt wird.
  Die Führungsrollen am Rohrende dieren der Arbeitserleichterung auf ebenen Flächen.

Richten Sie den Luftstrahl von sich weg. Achten Sie darauf, keine schweren Gegenstände aufzuwirbeln und so{jemand zu verletzen oder etwas zu beschädigen.

Reinigung und Wartung

Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker.

Lassen Sie Arbeiten, die nicht in dieser Anleitung beschreiben sind, von einer von uns ermächtigten Kundendienstelle durchführren. Verwenden Sie nur Originalteile.

Kontrollieren Sie das Gerät vor jeder Gebrauch auf offensichtliche Mängel wie lose, abgenutzte oder

beschädigte Teile, korrekten Sitz von Schrauben oder anderer Teile. Tauschen Sie beschädigte Teile aus. Überprüfen Sie regelmäßigen den Fangsack auf Verschleib oder Beschädigung.

Führer Sie folgende Wartungs- und Reinigungsarbeiten regelmäßig durch. Dadurch ist eine lange und zuverlüssige Nutzung gewährleistet.

Reinigung

Reinigen Sie das Gerät jeweils sofort nach der Arbeit, da sich sonst Schmutz mit Blattresten verhärtet und festsetzt und möglicherweise nicht mehr zu entfernen ist, ohne das Motorgehäuse zu demontieren. Solche Reinigungsrarbeiten unterliegen nicht der Garantie.

Verwenden Sie keine Reinigungsbzw. Lösungsmittel. Sie konnten das Gerät damit irreparabel beschädigen. Chemische Substanzen können die Kunststoffe des Gerätes angeifen.

• Reinigen Sie das Gerätegehäuse, das Blas-/Saugrohr und die Luftungs-schlitze regelmäßig mit einer weichen Bürste oder einem Tuch. Reinigen Sie das Gerät niemals unter fließendem Wasser.
• Nehmen Sie nach Beenden der Arbeit den Fangsack ab, stülpen ihn um und bürsten ihn gründlich aus. So vermeiden Sie das Entstehen von Schimmel und unangenehmen Gerüchen.
• Befreien Sie den Auslassbereich von etwaigen geschredderten Resten.

Verstopfungen beseitigen

Laub und frische Pflanzenabschnittte konnen ggf. das Gerät verstopfen.

Auslassbereich reinigen:

1. Entfernen Sie den Fangsack.
2. Reinigen Sie den äußerten Auslassbereich am Gerät.
3. Stellen Sie den Betriebsarten-Wahlschalter auf das Symbol Ansaugen.
4. Entfernen Sie Schmutzrückstände im inneren Auslassbereich mit einer Flaschenbürste o.a. Entfernen Sie sperrige Gegenstände mit einem stumpfen und unscharfen Werkzeug.

Blas-/Saugrohr und Flugelrad reinigen:

1. Losen Sie die 4 Rohr-Befestigungsschrauben (siehe Bild 1, Nr. 3a + 3b undziehen Sie die beiden Teile des Blas-/Saugrohres (siehe Bild 1, Nr. 2a + 2b )ab.
2. Reinigen Sie das Innere des zweiteiligen Blas-/Saugrohres.
3. Entfernen Sie Schmutzrückstände am Flügelrad vorsichtig mit einer Flaschenbürste o.a. und sperrige Gegenstände mit einem stumpfen und unscharfen Werkzeug.
4. Überprüfen Sie, ob das Flügelrad sich leicht drehen{lsst und in einwandfreiem Zustand ist. Lassen Sie ein defektes Flügelrad von einer ermächtigten Kundendienstelle ersetzen.
5. Montieren Sie das Blas-/Saugrohr wieder und verschrauben es.

Fangsack auswechseln

Wechseln Sie einen defekten Fangsack aus. Verwenden Sie nur einen Original-Fangsack (siehe Kapitel „Ersatzteile”), ansonsten erlischt der Garantieanspruch.

Aufbewahrung

• Lagern Sie das Gerät an einem trockenen, frostsicheren Ort, der für Kinder unzugänglich ist.
• Setzen Sie das Gerät nicht dem direkten Sonnenlicht aus, sondern lagern Sie es im Dunkeln oder Halbdunkeln.
• Umhüssen Sie das Gerät nicht mit Nylonssäcken, da sich Feuchtigkeit bilden könnte.
• Reinigen Sie das Gerät am Saisonende und zum Überwintern gründlich. Reinigen Sie den Fangsack, indem Sieihn abnehmer, entleeren und mit handwarmem Wasser und Neutraleife waschen. Bringen Sie den getrockneten Beutel wieder an.

Entsorgung/Umweltschutz

Führer Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

Elektrische Geräte gehoren nicht in den Hausmüll.

Geben Sie das Gerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und Metallteile können sorten rein getrennt werden und so einer Wiederverwertung zugeführrt werden. Fragen Sie hierzu ihren Handler.

Die Entsorgung ihrer defekten eingesendeten Geräte führen wir kostenlos durch.

Technische Daten

Laubsauger. ELS 2614 E

Nenneingangsspannung ..230-240V\~,50Hz
Leerlaufdrehzahl 8000-14000 min-1
Schutzklasse . II
Schutzart . IP20
Nennleistung,max. 2600 W
Luftaustrittsgeschwindigkeit, max. 160-270 km/h
Saugleistung,max. 14m^3 /min Inhalt Fangsack .40 I
Hackselleistung,max. 1:10
Gewicht ca.3,4 kg
Schalldruckpegel (L_pA) .92 dB(A), K_pA = 3dB(A) Schallleistungspegel (L_wA) garantiert. .106 dB(A)
gemessen..102,8 dB(A); K_wA = 2,07dB(A) Vibration (a_n) .4,268 m/s;K=1,5 m/s2

Schall und Vibration:

Larm- und Vibrationswerte wurden entsprechend den in der Konformitätserklung genannten Normen und Bestimmungen ermittelt. Die Betriebszustände während der Messung und die, für die Messung angewandten Verfahren nach EN 15503, Annex A, Annex B.

Technische und optische Veränderungen konnen im Zuge der Weiterentwicklung ohne Ankündigung vorgenommen werden. Alle Maße, Hinweise und Angaben dieser Bedienungsanleitung sind deshalb ohne Gewähr. Rechtsansprüche, die aufgrund der Bedienungsanleitung gestellt werden, konnen darauf nicht geltend gemacht werden.

Dieses Gerät ist für den Betrieb an einem Stromversorgungsznetz mit einer Systemnetzimpedanz Zmax am Übergabepunkt (Hausanschluss) von maximal 0,28 Ohm vorgesehen. Der Anwender hat sicher

zustellen, dass das Gerät nur an einem Stromversorgungsnetz betrieben wird, das die Anforderungen erfüllt. Wenn notig, kann die Systemimpedanz beim lokalen Energieversorgungsunternehmen erfragt werden.

Ersatzteile

Ersatzteile können Sie direkt über Ihr Service-Center bestellen.

Zubehör-Bestellnummern:

91100693.......Fangsack mit Halterung 91100694. ..Führungsrolten 91100695....Tragegurt

Geben Sie für alle weiteren Ersatzteile bei der Bestellung unbedingt den Maschinenotyp und die Teilenummer in der Explosionszeichnung an.

Garantie

Für diesen Gerät leisten wir 24 Monate Garantie. Diese Garantie gilt nur gegenüber dem Erstkäufer und ist nicht übertragbar. Für gewerbliche Nutzung und Austauschgerechte gilt eine verkürzte Garantie. Schäden, die auf natürliche Abnutzung, Überlastung oder unsachgemäß Bedienung zurückzuführen sind, bleiben von der Garantie ausgeschlossen. Bestimmte Bauteile unterliegen einem normalen Verschleiß und sind von der Garantie ausgeschlossen. Insbesondere zahlen hierzu Flügelrad, Fangsack und Kohlebürsten, sofern die Beanstandungen nicht auf Materialfehler zurückzuführen sind. Voraussetzung für Garantieleistungen ist zudem, dass die in der Betriebsanleitung angegebenen Hinweise zur Anwendung, Reinigung und Wartung eingehalten werden. Schäden, die durch Material- oder

Herstellerfehler entstanden sind, werden unentgeltlich durch Ersatzlieferung oder Reparatur beseitigt.

Voraussetzung ist, dass das Gerät unzerlegt und mit Kauf- und Garantienachweis an den Handler zurückgegeben wird.

Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserem Service-Center durchführten halten. Unser Service-Center erstellt Ohnen kein einen Kostenvoranschlag.

Wir können Geräte nur bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.

Unfrei - per Sperrgut, Express oder mit sonstiger Sonderfracht - eingeschiedte Geräte werden nicht angenommen.

Versichert Sie sichittevor dem Versand,dassGerat nichtals „Sperrgut“eingestuft wird.Daskonnte der Fall sein, wenn die Verpackung nicht ausreichendistoderwenndasGeraturmit Packpapier umwickelteingeschickt wird.

Die Entsorgung ihrer defekten eingesendeten Geräte führen wir kostenlos durch.

Fehlersuche

Problem Mögliche Ursache Fehlerbehebung
Gerät startet nicht	Netzspannung fehlt	Steckdose, Kabel, Leitung, Stecker und Sicherung prüfen, ggf. Reparatur durch Elektro-fachmann
	Ein-/Ausschalter defekt	Reparatur durch KundendienstKohlebürster
	Motor defekt
	Blas-/ Saugrohr nicht voll-ständig montiert	zwieteiligtes Blas-/Saugrohr kor-rekt montieren
Gerät arbeitet mit Un-terbrechungen	Stromkabel beschädigt Kabel	überprüfen, ggf. wechseln
	Internet Wackelkontakt	Reparatur durch Kundendienst
	Ein-/Ausschalter defekt
Geringe oder fehlende Saugleistung	Fangsack ist voll Fangsack leeren
	Fangsack ist verschmutzt Fangsack reinigen
	Wahlschalter in falscher Position	Wahlschalter auf das Symbol Ansaugen stellen
	Gerät ist verstopft oder durch Fremdkörper blockiert	Verstopfungen oder Blockie-rungen beseitigen (s. Kapitel „Reinigung und Wartung“)
Geringe oder fehlende Blasleitung	Wahlschalter in falscher Position	Wahlschalter auf das Symbol Blasen stellen
	Drehzahlregler in falscher Position	Drehzahlregler hochdrehen
Flügelrad bewegt sich nicht	Fremdkörper blockiert Flü-gelrad	Blockierung beseitigen (s. Kapi- tel „Reinigung und Wartung“)

Table des matieres

Technische gegevens 42

Reserveonderdelen 43

Garantie 43

Grizzly Gartengeräte GmbH & Co. KG

Kunden-Service

Georgenhauer Str. 1

64409 Messel

Tel.: [phone]

Fax.: [phone]

e-mail: [e-mail]

Homepage: www.grizzly.biz

I.T.S. Winschoten by

Bezoekadres:

Papierbaan 55

9672 BG Winschoten

Postadres:

Antwoordnummer 300

9670 WB Winschoten

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]

ITSw bv BE

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]

Garden Italia SPA

Via Zaccarini, 8
