BEDIENUNGSANLEITUNG ELS 2201 Grizzly

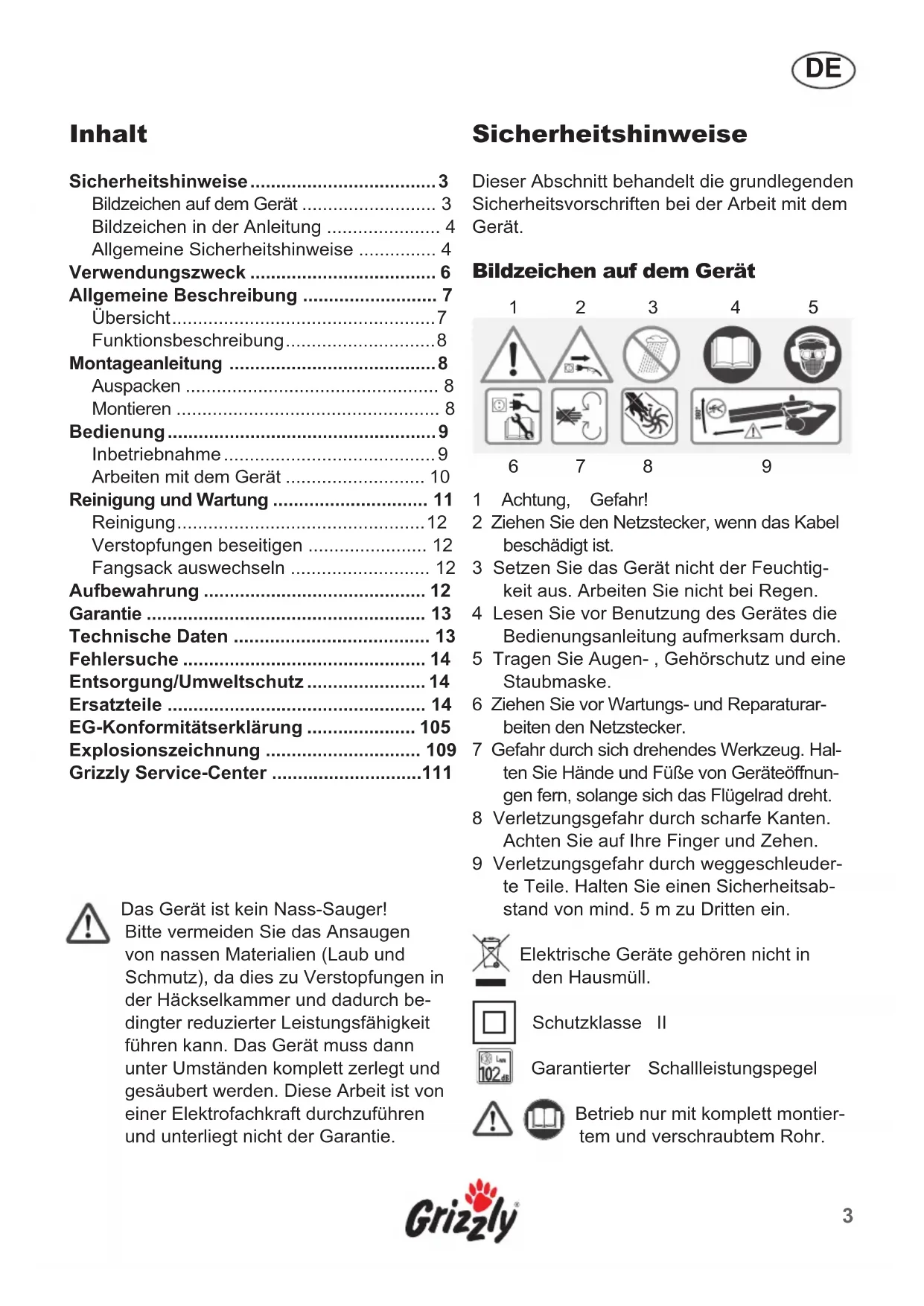

DE Bedienungsanleitung 3

Bitte setzen Sie vor der ersten Inbetriebnahme zu ihrer Sicherheit und für die Sicherheit anderer diese Bedienungsanleitung aufmerksam durch, bevor Sie die Maschine benutzen. Bewahren Sie die Anleitung gut auf und geben Sie sie an jeder nachfolgenden Benutzer weiter, damit die Informationen jederzeit zur Verfügung stehen.

Sicherheitshinweise 3

Bildzeichen auf dem Gerät 3
Bildzeichen in der Anleitung 4
Allgemeine Sicherheitshinweise 4

Verwendungszweck 6

Allgemeine Beschreibung 7

Ubersicht 7
Funktionsbeschreibung 8

Montageanleitung 8

Auspacken 8
Montieren 8

Bedienung 9

Inbetriebnahme 9
Arbeiten mit dem Gerät 10

Reinigung und Wartung 11

Reinigung 12
Verstopfungen beseitigen 12
Fangsack auswechseln 12

Aufbewährung 12
Garantie 13
Technische Daten 13
Fehlersuche 14
Entsorgung/Umweltschutz 14
Ersatzteile 14
EG-Konformitätserklärung 105
Explosionszeichnung 109
Grizzly Service-Center 111

Das Gerät ist kein Nass-Sauger!
Bitte vermeiden Sie das Ansaugen von nassen Materialien (Laub und Schmutz), da dies zu Verstopfungen in der Häckselkammer und dadurch bedingter reduzierter Leistungsfähigkeit führen kann. Das Gerät muss dann unter Umständen komplett zerlegt und gesaubert werden. Diese Arbeit ist von einer Elektrofachkraft durchzufahren und unterliegt nicht der Garantie.

Sicherheitseinweise

Dieser Abschnitt behandelt die grundlegenden Sicherheitsvorschriften bei der Arbeit mit dem Gerät.

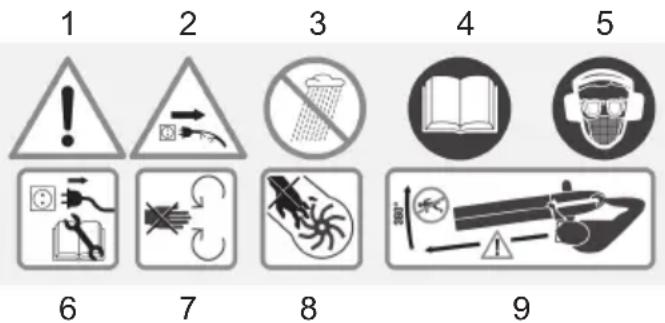

Bildzeichen auf dem Gerät

1 Achtung, Gefahr!
2 Ziehen Sie den Netzstecker, wenn das Kabel beschadigt ist.
3 Setzen Sie das Gerät nicht der Feuchtigkeit aus. Arbeiten Sie nicht bei Regen.
4 Lesen Sie vor Benutzung des Gerätes die Bedienungsanleitung aufmerksam durch.
5 Tragen Sie Augen-, Gehorschutz und eine Staubmaske.
6 Ziehen Sie vor Wartungs- und Reparaturarbeiten den Netzstecker.
7 Gefahr durch sich drehendes Werkzeug. Halten Sie Höhe und Fuß von Geräteöffnungen fern, solange sich das Flügelrad dreht.
8 Verletzungsgefahr durch scharfe Kanten.
Achten Sie auf ihre Finger und Zehen.
9 Verletzungsgefahr durch weggeschleuderte Teile. Halten Sie einen Sicherheitsabstand von mind. 5m zu Dritten ein.

Elektrische Geräte gehören nicht in den Hausmüll.

Schutzklasse II

Garantierer Schalleistungspegel

Betrieb nur mit komplett montiertem und verschraubtem Rohr.

Bildzeichen in der Anleitung

Gefahrenzeichen mit Angaben zur Verhütung von Personen- oder Sachschäden.

Gebotszeichen (anstelle des Ausrufungs-zeichens ist das Gebot erläutert) mit Angaben zur Verhütung von Schäden.

Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät.

Allgemeine Sicherheitshinweise

Arbeiten mit dem Gerät:

Machen Sie sich mit allen Geräteilen und der richtigen Bedienung des Gerätes vertraut, bevor Sie mit der Arbeit beginnen. Stellen Sie safer, dass Sie das Gerät im Notfall sofort abstellen können. Der unsachgemäß Gebrauch kann zu schweren Verletzungen führen.

Achtung! Beim Gebrauch von Geräten sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgebung folgende grundsätzliche Sicherheitsmaßnahmen zu beachten:

• Überprüfen Sie regelmäßige die Funktionstüchtigkeit und Universehrheit des Gerätes, um Gefahren für die Bediener zu vermeiden.
  Das Gerät darf nicht von Kindern verwendet werden. Ebenso ist Personen die Arbeit mit dem Gerät untersagt, die die Betriebsanweisungen nicht vollständig kennen. Gesetze und lokale Bestimmungen können ein Mindestalter für die Benutzung vorgehen.
• Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kinder)

mit eingeschränkten physischen, sensörischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden; es sei dann, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhalten von ihr Anweisungen, wie das Gerät zu benutzen ist.

• Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.
• Lassen Sie andere Personen nicht das Gerät oder das Verlängerungskabel berühren. Halten Sie das Gerät von Menschen, vor allem Kindern, und Haustieren fern.
• Achten Sie auf Kinder, Haustiere, offene Fenster, usw. Das geblasene Material kann in ihre Richtung geschleudert werden. Unterbrechen Sie die Arbeit, wenn diese sich in der Höhe aufhalten. Halten Sie einen Sicherheitsabstand von 5 m um sich herum ein.
• Schalten Sie das Gerät nicht ein, wenn es umgekehrt gehalten wird oder sich nicht in Arbeitsposition befindet.
• Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie es an die Stromversorgung anschließen, es aufnehmen oder/TRagen.

Wenn Sie beim Tragen des Gerätes den Finger am Schalter haben oder das Geräteingeschaltet an die Stromversorgung anschließen, kann this zu Unfallen führen.

• Richten Sie das Gerät während des Betriebs nicht auf Personen, insbesondere den Luftstrahl nicht auf Augen und Ohren.
• Machen Sie sich mit ihrer Umgebung vertraut und achten Sie auf mögliche Gefahren, die beim Arbeiten unter Umständen überhört werden können.
• Achten Sie bei der Arbeit auf einen sicheren Stand, insbesondere an Hangen. Halten Sie das Gerät immer mit beiden

Händen fest und arbeiten Sie nur mit korrekt eingestelltem Tragegurt.

• Inspizieren Sie die zu reinigende Flächesorgfältig und beseitigen Sie alle Drahte, Steine, Dosen und sonstige Fremdkörper.

Die persönlichen Schutzausrüstungen schützen ihre eigene und die Gesundheit anderer und sichern den reibungslosen Betrieb des Gerätes:

• Tragen Sie geeignete Arbeitskleidung wie festes Schuhwerk mit rutschfester Sohle, eine robuste, lange Hose, Handschuhe, Schutzbrille und einen Gehorschutz. Benutzten Sie das Gerät nicht, wenn Sie barfuß gehen oder offene Sandalen/TRagen. Tragen Sie einen Atemschutz, um sich vor Staub zu schützen.
• Tragen Sie keine Kleidung oder Schmuck, die am Lufteinggang angesaugt werden konnten. Tragen Sie bei langem Haar eine schützende Kopfbedeckung.
• Halten Sie Finger und Fuß von der Ansaugrohröffnung und dem Flügelrad fern. Es besteht Verletzungsgefahr.
• Arbeitsen Sie mit dem Gerät nicht, wenn Sie mäde oder unkonzentriert sind oder nach der Einnahme von Alkohol oder Tabletten. Legen Sie immerrechtzeitig eine Arbeitspause ein. Gehen Sie mit Vernunft an die Arbeit. Bewegen Sie sich langsam, rennen Sie nicht.
• Benutzen Sie das Gerät nicht bei Regen, bei schlechter Witterung oder in feuchter Umgebung. Arbeiten Sie nur bei Tageslicht odergreater künstlicher Beleuchtung.
• Arbeiten Sie nicht mit einem beschädigten, unvollständigen oder ohne die Zustimmung des Herstellers umgebauten Gerät. Prufen Sie vor dem Gebrauch den Sicherheitszustand des Gerätes, insbesondere der Netzanschlussleitung und des Schalters.
• Verwenden Sie das Gerät nur, wenn es

vollständig montiert ist.

• Verwenden Sie das Gerät in der Betriebsart Ansaugen nur, wenn der Fangsack angebracht ist.
• Saugen Sie keine brennenden, gluhenden oder rauchenden Materialien (z.B. Zigaretten, Glut etc.), Dämpfe oder weniger entzündliche, gifting oder explosive Stoffe an.
• Benutzen sie nur Ersatz- und Zubehörteile, die vom Hersteller geliefert und empfohlen werden.

• Ziehen Sie den Stecker aus der Steckdose:

• wenn Sie das Gerät nicht benutzen, es transportieren oder es unbeaufsichtigt setzen;

• wenn Sie das Gerät kontrollieren, es reinigen oder Blockierungen entfern;
• wenn Sie Reinigungs- oder Wartungsarbeiten vornehmen oder Zubehör auswechseln;
• wenn das Strom- oder Verlängerungskabel beschädigt ist;

• nach dem Kontakt mit Fremdkörpersn oder bei abnormaler Vibration.

• Versuchen Sie nicht, das Gerät selbst zu reparieren, es sei dessen, Sie besitzen hierfür eine Ausbildung. Sümmtliche Arbeiten, die nicht in dieser Anleitung angegeben werden, dürfen nur von uns ermächtigten Kundendienststellen ausgeführct werden.

• Benutzen Sie das Gerät nicht in geschlossen oder schlecht belufteten Räumen.
• Benutzen Sie das Gerät nicht in der Höhe von entzündbaren Flüssigkeiten oder Gassen. Bei Nichtbeachtung besteht Brand-oder Explosionsgefahr.
  Bewahren Sie das Gerät an einem trockenen Ort und außerhalb der Reichweite von Kindern auf.
  Behandeln Sie Ihr Gerät mit Sorgfalt. Reinigen Sie regelmäßig die Luftungsschlitze und befolgen Sie die Wartungsvorschriften.

Elektrische Sicherheit:

• Achten Sie darauf, dass die Netzspannung mit den Angaben des Typenschildes übereinstimmt.
• Schließen Sie das Gerät nach Möglichkeit nur an eine Steckdose mit Fehlerstrom-Schutzeinrichtung (Fl-Schalter) mit einem Bemessungsfehlerstrom von nicht mehr als 30mA an.
• Überprüfen Sie vor jeder Benutzung die Netzanschlussleitung und das Verlängerungskabel auf Schäden und Alterung. Vermeiden Sie Körperberührungen mit geerdeten Teilen (z.B. Metallzäune, -pfosten).
  Die Kupplung des Verlängerungskabels muss vor Spritzwasser geschützt sein, aus Gummi bestehen oder mit Gummi überzogen sein. Verwenden Sie nur Verlängerungskabel, die für den Gebrauch im Freien bestimmt sind und entsprechend gekennzeichnet sind. Der Litzenquerschnitt des Verlängerungskabels muss mindestens 1,0mm^2 betragen. Rollen Sie eine Kabeltrommel vor Gebrauch immer ganz ab. Überprüfen Sie das Kabel auf Schäden.
• Halten Sie das Kabel vom Arbeitsbereich fern und führen Sie es grundsätzlich hinter der Bedienungsperson.
• Verwenden sie für die Anbringung des Verlängerungskabels die dafür vorgesehene Zugentlastung.
• Tragen Sie das Gerät nicht am Kabel. Benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zuziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.
• Beschädigte Kabel, Kupplung und Stecker oder den Vorschriften nicht entspruchende Anschlussleitungen)dürfen nicht verwendet werden. Ziehen Sie bei Beschädigung des Netzkabels.sofort den Stecker aus der Steckdose.

Berühren Sie auf keinen Fall das Netz-kabel, solange der Netzstecker nicht gezogen ist.

• Wenn die Anschlussleitung these Gerätes beschädigt wird, muss Sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifi zierte Person durch eine besondere Anschlussleitung ersetzt werden, um Gefährdungen zu vermeiden
• Benutzen Sie das Gerät nicht, wenn sich der Schalter nicht ein- und ausschalten lasst. Beschädigte Schalter mussen bei einer Kundendienstwerkstatt ersetzt werden.
• Überlasten Sie Ihr Gerät nicht. Arbeiten Sie nur im angegebenen Leistungsbereich. Verwenden Sie keine leistungs-schwachen Maschinen für schwere Arbeiten. Benutzen Sie Ihr Gerät nicht für Zwecke, für die sie nicht bestimmt sind.

Verwendungszweck

Das Gerät ist nur für das Ansaugen und Herausblasen von dürrem Blattwerk im privaten Haus- und Hobbygarten bestimmt. Jede andere Verwendung, die in dieser Anleitung nicht ausdrücklich zugelassen wird, kann zu Schaden am Gerät führen und eine ernsthafte Gefahr für den Benutzer darstellen.

Das Gerätarf nicht in Bereichen mit gesundheitsgeführenden Stäuben oder als Nassauer verwendet werden.

Das Gerät ist zum Gebrauch durch Erwachsene bestimmt. Jugendliche über 16 Jahre dürfen das Gerät nur unter Aufsicht benutzen. Die Benutzung des Gerätes bei Regen oder feuchter Umgebung ist verboten.

Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich.

Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden.

Allgemeine Beschreibung

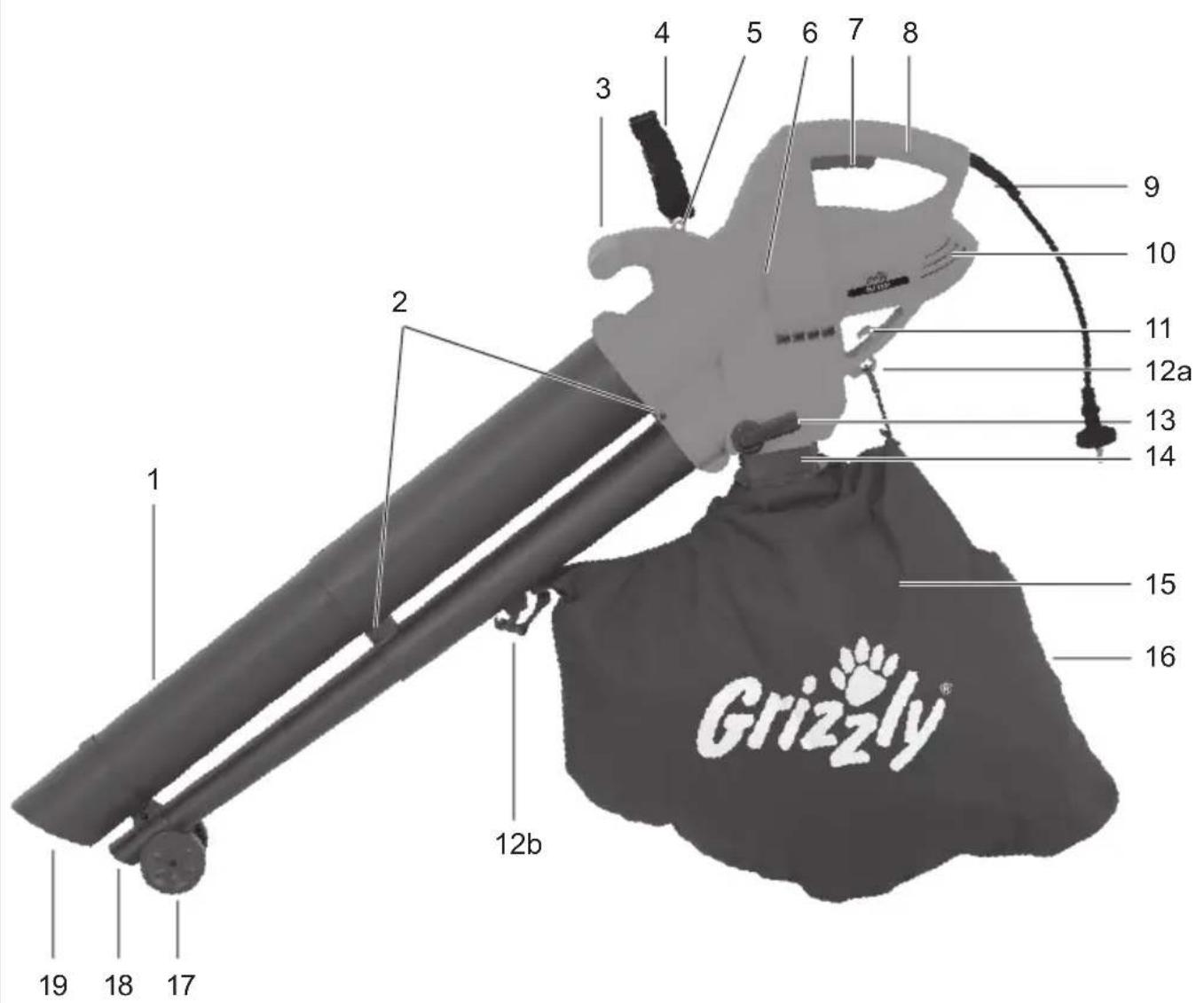

Übersicht

Bild 1

1 Zweiteiliges Blas-/Saugrohr
2 Rohr-Befestigungsschrauben
3Zusatzgriff
4 Tragegurt
5 Befestigungse für den Tragegurt
6 Motorgehause
7 Ein-/Ausschalter
8 Gehäusegriff
9Netzkabel
10 Luftungsöffnungen

11 Kabelhalter
12a+12b Fangsack-Schlaufen
13 Betriebsarten-Wahlschalter
14 Halterahmen für Fangsack
15 Fangsack
16 Reifverschluss zum Entleeren
17 Führungsrolten
18 Geblaseöffnung
19 Ansaugöffnung

Funktionsbeschreibung

Der Laubsauger besitzt ein Blattansaugewerk bzw. ein Geblase für die Funktionen Ansaugen und Blasen. In der Betriebsart Ansaugen wird das angesaugte Laub zur Volumenverringerung zerkleinert und im Fangsack gesammelt. In der Betriebsart Blasen{lsst sich das Laub schnell zusammenblasen oder aus schwer zugänglichen Orten weglasen.

Zur leichteren Führung des Blas-/Saugrohres am Boden dienen die Führungsrollen am unteren Ende des Rohres.

Zum Schutz des Bedienersarf das Gerät nur mit vollständig montiertem Ansaugrohr und Fangsack betrieben werden. Das Gerät ist zur Sicherheit schutzisoliert und benötigt keine Erdung.

Die Funktion der Bedienteile entnehmer Sieitte den nachfolgenden Beschreibungen.

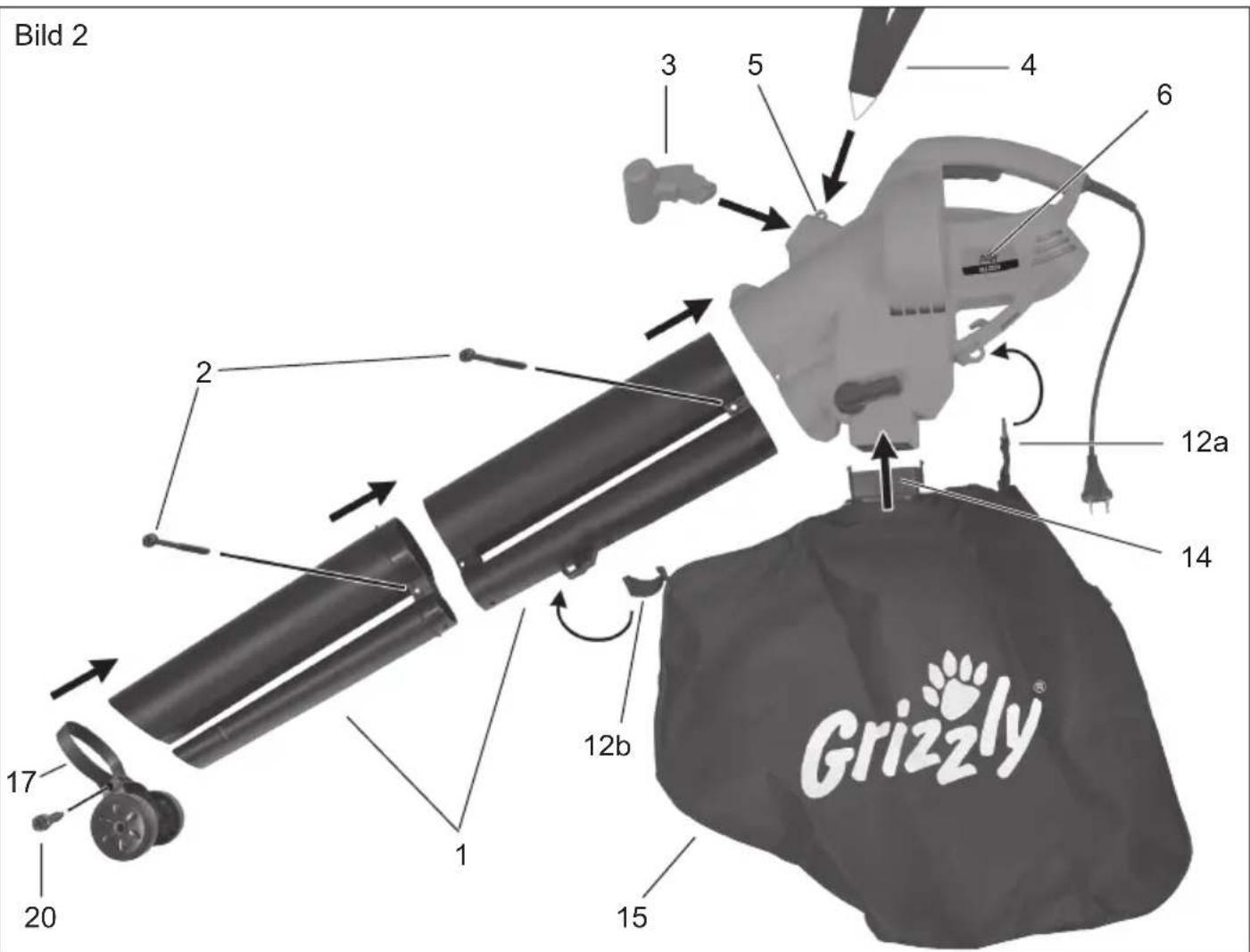

Montageanleitung (Bild 2)

Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker.
Verwenden Sie nur Originalteile.

Auspacken

Packen Sie das Gerät aus und kontrollieren Sie, ob es vollständig ist:

1 Zweiteiliges Blas-/Saugrohr
2 2 Rohr-Befestigungsschrauben
3Zusatzgriff
4 Tragegurt
6 Motorgehause
15 Fangsack
17 Führungsrolten
20 1kleine Kreuzschlitzschraube

Montieren

Betreiben Sie das Gerät nur, wenn das Blas-/Saugrohr komplett montiert sowie verschraubt ist und Fangsack, Zusatzgriff und Tragegurt montiert sind.

Blas-/Saugrohr montieren

1. Stecken Sie die beiden Teile des Blas/Saugrohres (1) ineinander.
2. Stecken Sie das Blas-/Saugrohr in die Gebläse-/ Ansaugöffnung am Motorgehäuse (6).
3. Befestigen Sie das Blas-/Saugrohr mit den beiden langen Befestigungsschrauben (2).

Zusatzgriff montieren

1. Stecken Sie den Zusammengriff (3) auf das Motorgehäuse (6) auf.

Führungsrolten montieren

1. Schieben Sie die Halteringe an den Führungsrollen (17) bis zu den Anschlagnoppen über das Blas/-Saugrohr (1).
2. Befestigen Sie die Führungsrolten mit der beiliegenden kleinen Kreuzschlitzschraube (20).

Fangsack montieren

1. Setzen Sie den Halterahmen (14) so auf die Öffnung am Motorgehäuse (6) auf, dass die Schnappverschlüsse seitlich hörbar einrasten. Der Fangsack (15) muss hierbei in Richtung des Blas-/Saugrohres zeigen.
2. Befestigen Sie die beiden Schlaufen (12a+12b) des Fangsacks am Motorgehause des Gerätes.

Tragegurt einhängen

1. Haken Sie den Tragegurt (4) in die Befestigungse (5) am Motorgehause ein.

Bedienung

Tragen Sie beim Arbeiten mit dem Gerät geeignete Kleidung und Arbeitshand-schuhe.

Vergewissem Sie sich vor jeder Benutzung, dass das Gerät Funktionstüchtig ist. Vergewissem Sie sich, dass der Fangsack und das Rohr richtig montiert sind und der Tragegurt korrekt für die Arbeit eingestellt ist. Solfte ein Schalter beschädigt sein, darf mit dem Gerät nicht mehr gearbeitet werden.

Achten Sie darauf, dass die Netzspannung mit dem Typenschild am Gerät übereinstimmt.

Beachten Sie den Lärmschutz und örtliche Vorschriften. Die Benutzung des Gerätes kann an bestimmten Tagen (z.B. Sonn- und Feiertagen), während bestimmter Tageszeiten (Mittagszeiten, Nachtruhe) oder in besonderen Gebieten (z.B. Kurorten, Kliniken etc.) eingeschrankt oder verboten sein.

Nach dem Ausschalten des Gerätes dreht sich das Flügelrad noch eine Zeit weiter. Verletzungsgefahr durch sich drehendes Werkzeug.

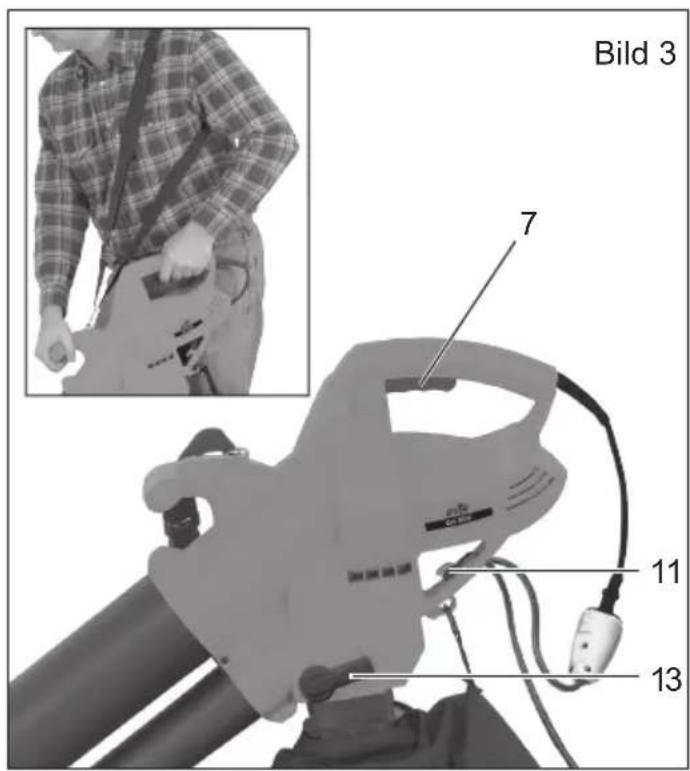

Inbetriebnahme (Bild 3)

Achten Sie vor dem Einsatzen daraufuf, dass das Gerät keine Gegenstände berührt. Achten Sie auf einen sicheren Stand.

DE

1. Formen Sie aus dem Ende des Verlängerungskabels eine Schlaufe und befestigen Sie diese am Kabelhalter (11). Durch die Zugentlastung wird ein unbeabsichtigtes Lösenerlektrischen Steckverbindung vermieden.
2. Schlieben Sie das Gerät an die Netzspannung an.
3. Legen Sie den Tragegurt um und stellen Sieihn auf die optimale Länge ein. Halten Sie das Gerät mit einer Hand am Gehäusegriff und mit der anderen am Zusammengriff (siehe kleines Bild).
4. Zur Wahl der Betriebsart drehen Sie den Betriebs arten-Wahlschalter (13) auf das gewünschte Symbol. Der Schalter rastet hörbar ein.

Betriebsart Ansaugen

Betriebsart Blasen

Vor dem Wechsel der Betriebsart muss das Gerät unbedingt ausgeschaltet werden.

1. Zum Einsatz drücken Sie den Ein-/Ausschalter (7).
   Zum Ausschalten halten Sie den Ein-/Ausschalter (7) los.

Arbeiten mit dem Gerät

Das Gerätarf nur auf folgende zwei Arten verwendet werden: Als Ansaugewerk zum Ansagen von durrem, trockenen Blattwerk, als Geblase zum Anhäufen von durrem Blattwerk oder zum Wegblasen aus schwer zugänglichen Stellen (z. B. unter PKWs). Als Ansaugwerk fungiert es auch als Häcksler. Die trockenen Blätter werden zerkleinert, ihr Volumen verringgert und für eine eventuelle Kompostierung vorbereitet. Jede andere als die oben beschrieben Verwendungen kann zu Schäden an der Maschine führen und eine Gefahr für den Benutzer darstellen.

Achten Sie beim Arbeiten darauf, nicht mit dem Gerät gegen harte Gegenstände zu stößen, die Schäden verursachen können. Saugen Sie keine Festkörper wie Steine, dicke Åste oder Astabschnitt, Tannenzapfen oder ähnliches an, da diese das Gerät, insbe sondere das Häckselwerk, beschädigen konnten. Reparaturen dieser Art unterliegen nicht der Garantie.

Schalten Sie das Gerät aus undziehen Sie sofort den Netzstecker bei Blockieren des Flügelrades und wenn das Kabel beschädigt oder verwickelt ist. Es besteht Verletzungsgefahr.

Betriebsart Ansaugen:

• Stellen Sie den Betriebsarten-Wahlschalter auf das Symbol (siehe Inbetriebnahme). Prufen Sie, ob der Fangsack korrekt montiert ist.

Um den Fangsack nicht unnötg zu verschreiben, vermeiden Sie es,ihn während der Arbeit über den Boden zuschleifen.

Stoppt das Gerät während der Bedienung plötzlich und saugt nicht, so ist es sofort auszuschalten.

Ziehen Sie den Netzstecker und überzeugen Sie sich davon, dass kein Material zwischen Schredder-Flügelrad und Gehäuse eingeklemmt ist. Führten Sie die Arbeiten wie unter Kapitel „Reinigung und Wartung“ beschreiben aus. Startet das Gerät danach nicht, so wenden Sie sich an Ihr Service-Center.

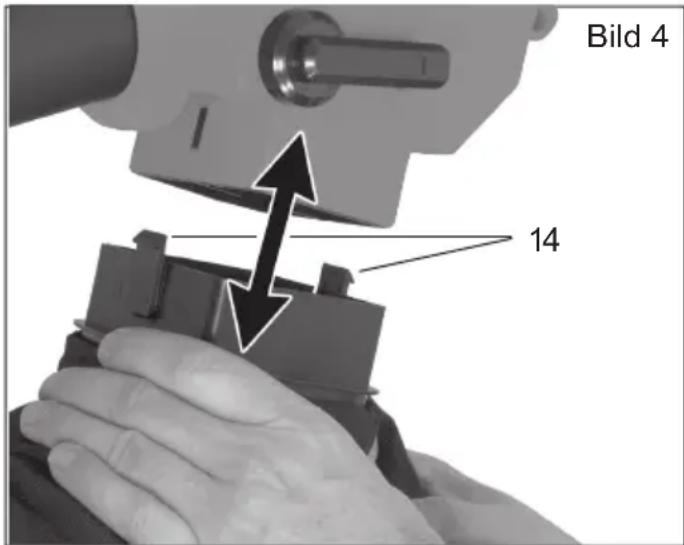

Fangsack entleeren (Bild 4):

Bei vollem Fangsack vermindert sich das Saugvermögen erheblich. Wenn der Beutel voll ist oder die Saugleistung des Gerätes nachlässt, muss der Fangsack geleert werden.

Schalten Sie das Gerät aus undziehen Sie vor dem Entleeren des Fangsacks den Netzstecker.

1. Warten Sie, bis das Flügelrad stillsteht.
2. Um den Fangsack zu entfernen, hangen Sie die Schlaufen (siehe Bild 1, Nr. 12a+b) aus und drücken Sie die beiden Seiten

Schnappverschlüsse am Halterahmen (14) nachinnen.

1. Öffnen Sie den Reißverschluss am Fangsack (siehe Bild 1, Nr. 16) und entleeren Sieihn vollständig.
2. Montieren Sie den entleerten Fangsack wieder (siehe auch Montageanleitung).

Kompostierbares Material gehört nicht in den Hausmüll!

Betriebsart Blasen:

• Stellen Sie den Betriebsarten-Wahlschalter auf das Symbol (siehe Inbetriebnahme).
• Ein optimales Ergebnis beim Einsatz des Gebläses erhalten Sie mit einem Abstand zum Boden von 5 - 10 cm.
• Lösen Sie vor dem Blasen am Boden anhaftende Blätter mit einem Besen oder Rechen.
• Feuchten Sie sehr trockenes Laub vor dem Blasen an, damit kein Staub aufgewirbelt wird.
  Die Führungsrolten am Rohrende dienen der Arbeitserleichterung auf ebenen Flächen.

Richten Sie den Luftstrahl von sich weg. Achten Sie darauf, keine schweeren Gegenstände aufzuwirbeln und so jemanden zu verletzen oder etwas zu beschädigen.

Reinigung und Wartung

Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker.

Lassen Sie Arbeiten, die nicht in dieser Anleitung beschreiben sind, von einer von uns ermächtigten Kundenstelle durchführren. Verwenden Sie nur Originalteile.

Kontrollieren Sie das Gerät vor jedem Gebrauch auf offensichtliche Mängel wie lose, abgenutzte oder beschädigte Teile, korrekten Sitz von Schrauben oder anderer Teile. Tauschen Sie beschädigte Teile aus. Überprüfen Sie regelmäßigen den Fangsack auf Verschleiß oder Beschädigung.

Führer Sie folgende Wartungs- und Reinigungsr罢ben regelmäßig durch. Dadurch ist eine lange und zuverlassicige Nutzung gewährleistet.

Reinigung

Reinigen Sie das Gerät jeweils sofort nach der Arbeit, da sich sonst Schmutz mit Blattresten verhärte und festsetzt und möglicherweise nicht mehr zu entfern ist, ohne das Motorghäuse zu demontieren. Solche Reinigungsrarbeiten unterliegen nicht der Garantie.

Verwenden Sie keine Reinigungsbzw. Lösungsmittel. Sie konnten das Gerät damit irreparabel beschädigen. Chemische Substanzen können die Kunststoffe des Gerätes angeifen.

• Reinigen Sie das Gerätegehäuse, das Blas-/Saugrohr und die Lüftungsschlitze regelmäß mit einer weichen Bürste oder einem Tuch. Reinigen Sie das Gerät niemals unter fließendem Wasser.
• Nehmen Sie nach Beenden der Arbeit den Fangsack ab, stulpenihn um und bürstenihn gründlich aus. So vermeiden Sie das Entstehen von Schimmel und unangenehmen Gerüchen.
• Befreien Sie den Auslassbereich von etwaigen geschredderten Resten.

Verstopfungen beseitigen

Laub und frische Pfl anzenabschnittte können ggf. das Gerät verstopfen.

Auslassbereich reinigen:

1. Entfernen Sie den Fangsack.
2. Reinigen Sie den äußerten Auslassbereich am Gerät.
3. Stellen Sie den Betriebsarten-Wahlschalter auf das Symbol Ansaugen.
4. Entfernen Sie Schmutzrückstände im inneren Auslassbereich mit einer Flaschenbürste o.a. Entfernen Sie sperrige Gegenstände mit einem stumpfen und unscharfen Werkzeug.

Blas-/Saugrohr und Flügelrad reinigen:

1. Losen Sie die Rohr-Befestigungsschrauben (siehe Bild 1, Nr. 2) undziehen Sie die beiden Teile des Blas-/Saugrohres ab.
2. Reinigen Sie das Innere des zweiteiligigen Blas-/Saugrohres.
3. Entfernen Sie Schmutzrückstände am Flügelrad vorsichtig mit einer Flaschenbürste o.a. und sperrige Gegenstände mit einem stumpfen und unscharfen Werkzeug.
4. Überprüfen Sie, ob das Flügelrad sich leicht drehen{lsst und in einwandfreiem Zustand ist. Lassen Sie ein defektes Flügelrad von einer ermächtigten Kundendienstelle ersetzen.
5. Montieren Sie das Blas-/Saugrohr wieder und verschrauben es.

Fangsack auswechseln

Wechseln Sie einen defekten Fangsack aus. Verwenden Sie nur einen Original-Fangsack (siehe Kapitel „Ersatzteile”), sonst erlischt der Garantieanspruch.

Aufbewahrung

• Lagern Sie das Gerät an einem trockenen, frostsicheren Ort, der für Kinder unzugänglich ist.

• Setzen Sie das Gerät nicht dem direkten Sonnenlicht aus, sondern lagern Sie es im Dunkeln oder Halbdunkeln.

• Umhüllen Sie das Gerät nicht mit Nylonsäcken, da sich Feuchtigkeit bilden können.

• Reinigen Sie das Gerät am Saisonende und zum Überwintern gründlich. Reinigen Sie den Fangsack, indem Sieihn abnehmen, entleeren und mit handwarmem Wasser und Neutralseife waschen. Bringen Sie den getrockneten Beutel wieder an.

Garantie

Für diesen Gerät leisten wir 24 Monate Garantie. Diese Garantie gilt nur gegenüber dem Erstkäufer und ist nicht übertragbar. Für gewerbliche Nutzung und Austauschgeräte gilt eine verkurzte Garantie. Schäden, die auf natürliche Abnutzung, Überlastung oder unsachgemäß Bedienung zurückzuführn sind, bleiben von der Garantie ausgeschlossen. Bestimmte Bauteile unterliegen einem normalen Verschleß und sind von der Garantie ausgeschlossen. Insbesondere zahlen hierzu Flügelrad, Fangsack und Kohlebürsten, sofern die Beanstandungen nicht auf Materialfehler zurückzuführen sind.

Voraussetzung für Garantieleistungen ist zudem, dass die in der Betriebsanleitung angegebenen Hinweise zur Anwendung, Reinigung und Wartung eingehalten wurden. Schäden, die durch Material- oder Herstellerfehler entstandens sind, werden unentgeltlich durch Ersatzlieferung oder Reparatur beseitigt.

Voraussetzung ist, dass das Gerät unzerlegt und mit Kauf- und Garantienachweis an den Handler zurückgegeben wird.

Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unseren Service-Center durchführten halten. Unser Service-Center erstellt Ohnen kein einen Kostenvoranschlag.

Wir können Geräte nur bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.

Unfrei - per Sperrgut, Express oder mit sonstiger Sonderfracht - eingeschiedte Geräte werden nicht angenommen.

Versichert Sie sichittevor dem Versand, dass das Gerat nicht als „Sperrgut“eingestuft wird. Das konnte der Fall sein, wenn die Verpackung nicht ausreichend ist oder wenn das Gerät nur mit Packpapier umwickelt eingeschickt wird.

Eine Entsorgung Ihres Gerätes führen wir kostenlos durch.

Technische Daten

Laubsauger ELS 2201

Nenneingangsspannung 230V\~,50 Hz

Schutzklasse 11

Nennleistung, max. 2200 W

Luftaustrittsgeschwindigkeit, max. ....250 km/h

Saugleistung, max. 12 m³/min

Inhalt Fangsack 451

Häckselleistung, max. 10:1

Gewicht 3,8 kg

Garantierer Schalleistungspegel .... 102 dB (A)

Schalldruckpegel 87 dB (A)

Vibration 3,96 m/s2

Lärm- und Vibrationswerte wurden entsprechend den in der Konformitätserklarung genannten Normen und Bestimmungen ermittelt. Technische und optische Veränderungen können im Zuge der Weiterentwicklung ohne Ankündigung vorgenommen werden. Alle Maße, Hinweise und Angaben dieser Bedi-nungsanleitung sind deshalb ohne Gewähr. Rechtsansprüche, die aufgrund der Bedi-nungsanleitung gestellt werden, können dahern nicht geltend gemacht werden.

Fehlersuche

Problem Mögliche Ursache	Fehlerbehebung
Gerät startet nicht	Netzspannung fehl't	Steckdose, Kabel, Leitung, Ste-cker und Sicherung prüfen, ggf. Reparatur durch Elektrofachmann
	Ein-/Ausschalter defekt	Reparatur durch Kundendienst
	Kohlebürsten abgenutzt
	Motor defekt
Gerät arbeitet mit Unterbre-chungen	Stromkabel beschädigt Kabel	überprüfen, ggf. wechseln
	Internet Wackelkontakt	Reparatur durch Kundendienst
	Ein-/Ausschalter defekt
Geringe oder fehlende Saugleistung	Fangsack ist voll Fangsack leeren
	Fangsack ist verschmutzt Fangsack reinigen
	Wahlschalter in falscher Position	Wahlschalter auf das Symbol Ansaugen stellen
	Gerät ist verstopft oder durch Fremdkörper blockiert	Verstopfungen oder Blockierungen beseitigen (s. Kapitel Reinigung und Wartung)
Geringe oder fehlende Blas-leitung	Wahlschalter in falscher Position	Wahlschalter auf das Symbol Blasen stellen
Flügelrad bewegt sich nicht	Fremdkörper blockiert Flü- gelrad	Blockierung beseitigen (s. Kapitel Reinigung und Wartung)

Entsorgung/Umweltschutz

Führer Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

Elektrische Geräte gehören nicht in den Hausmüll.

Geben Sie das Gerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und Metallteile können sortenrein getrennt werden und so einer Wiederverwertung zugeführten werden. Fragen Sie hierzu ihren Handler.

Ersatzteile

Ersatzteile können Sie direkt über Ihr ServiceCenter bestellen.

Zubehör-Bestellnummern:

72421200

Fangsack

mit

Halte

72421206

Tragegurt

Geben Sie für alle weiteren Ersatzteile bei der Bestellung unbedingt den Maschinentyp und die Teilenummer in der Explosionszeichnung an.

Indice

Grizzly Gartengeräte GmbH & CO KG

Kunden-Service

Georgenhauer Str. 1

64409 Messel

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]

www.grizzly-gmbh.de
