BEDIENUNGSANLEITUNG BLSB 3030 Grizzly

Originalbetriebsanleitung

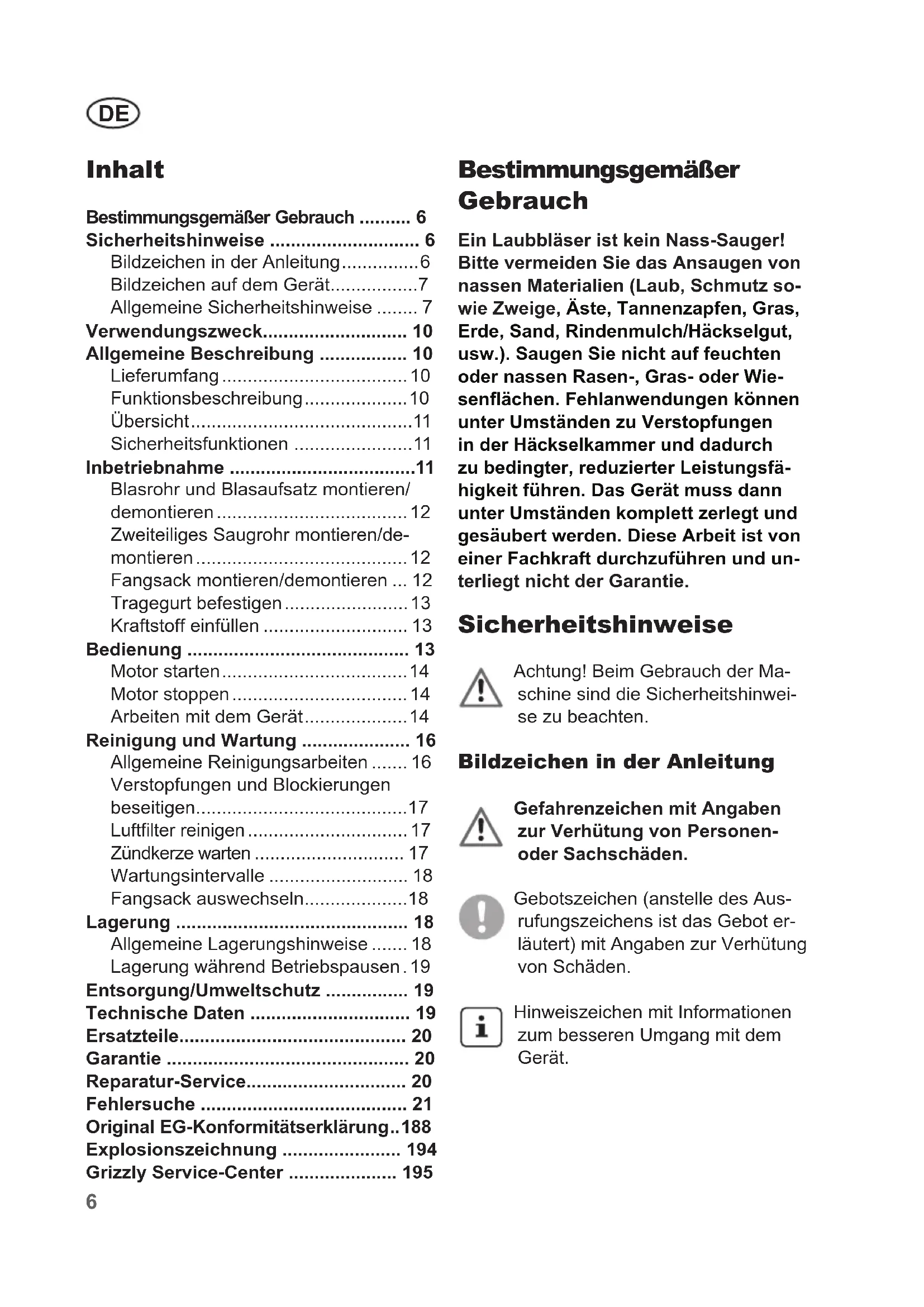

DE Originalbetriebsanleitung....6

Bitte lesen Sie vor der ersten Inbetriebnahme zu Ihrer Sicherheit und für die Sicherheit anderer diese Betriebsanleitung aufmerksam durch, bevor Sie die Maschine benutzen. Bewahren Sie die Anleitung gut auf und geben Sie sie an jeden nachfolgenden Benutzer weiter, damit die Informationen jederzeit zur Verfügung stehen.

Bestimmungsgemäßer Gebrauch ..... 6

Sicherheitshinweise 6

Bildzeichen in der Anleitung......6

Bildzeichen auf dem Gerät......7

Allgemeine Sicherheitshinweise ..... 7

Verwendungszweck.... 10

Allgemeine Beschreibung 10

Lieferumfang 10

Funktionsbeschreibung......10

Übersicht....11

Sicherheitsfunktionen 11

Inbetriebnahme ....11

Blasrohr und Blasaufsatz montieren/demontieren....12

Zweiteiliges Saugrohr montieren/de- montieren....12

Fangsack montieren/demontieren ... 12

Tragegurt befestigen 13

Kraftstoff einfüllen 13

Bedienung 13

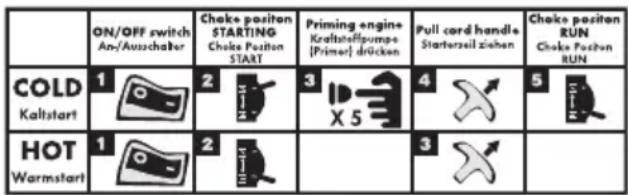

Motor starten....14

Motor stoppen 14

Arbeiten mit dem Gerät....14

Reinigung und Wartung 16

Allgemeine Reinigungsarbeiten ..... 16

Verstopfungen und Blockierungen beseitigen....17

Luftfilter reinigen 17

Zündkerze warten 17

Wartungsintervalle 18

Fangsack auswechseln....18

Lagerung 18

Allgemeine Lagerungshinweise ..... 18

Lagerung während Betriebspausen. 19

Entsorgung/Umweltschutz 19

Technische Daten 19

Ersatzteile.... 20

Garantie 20

Reparatur-Service.... 20

Fehlersuche 21

Original EG-Konformitätserklärung..188

Explosionszeichnung 194

Grizzly Service-Center 195

Bestimmungsgemäßer Gebrauch

Ein Laubbläser ist kein Nass-Sauger! Bitte vermeiden Sie das Ansaugen von nassen Materialien (Laub, Schmutz sowie Zweige, Äste, Tannenzapfen, Gras, Erde, Sand, Rindenmulch/Häckselgut, usw.). Saugen Sie nicht auf feuchten oder nassen Rasen-, Gras- oder Wiesenflächen. Fehlanwendungen können unter Umständen zu Verstopfungen in der Häckselkammer und dadurch zu bedingter, reduzierter Leistungsfähigkeit führen. Das Gerät muss dann unter Umständen komplett zerlegt und gesäubert werden. Diese Arbeit ist von einer Fachkraft durchzuführen und unterliegt nicht der Garantie.

Sicherheitshinweise

Achtung! Beim Gebrauch der Maschine sind die Sicherheitshinweise zu beachten.

Bildzeichen in der Anleitung

Gefahrenzeichen mit Angaben zur Verhütung von Personen- oder Sachschäden.

Gebotszeichen (anstelle des Aus-rufungszeichens ist das Gebot er-läutert) mit Angaben zur Verhütung von Schäden.

Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät.

Bildzeichen auf dem Gerät

Achtung!

Vor Gebrauch sorgfältig lesen. Aufbewahren zum Nachschlagen.

Verletzungsgefahr durch weggeschleuderte Teile! Umstehende Personen aus dem Gefahrenbereich fernhalten.

Achtung.

Rotierendes Flügelrad.

Hände fernhalten.

Tragen Sie persönliche Schutzausrüstung. Tragen Sie grundsätzlich Schutzbrille oder einen Gesichtsschutz, Gehörschutz und Schulzhelm.

Tragen Sie schnittsichere Handschuhe.

Tragen Sie rutschfeste Sicherheitsschuhe.

Achtung ! Heiße Oberfläche. Es besteht Verbrennungsgefahr.

Vor dem Start Benzin-Gemisch hinzufügen.

Garantierter Schallleistungspegel L_wa in dB(A)

Allgemeine Sicherheitshinweise

• Dieses Gerät kann von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen.
• Halten Sie das Gerät von Menschen, vor allem Kindern, und Haustieren fern.
• Das Gerät darf nicht von Kindern verwendet werden. Gesetze und lokale Bestimmungen können ein Mindestalter für die Benutzung vorsehen. Ebenso ist Personen die Arbeit mit dem Gerät untersagt, die die Betriebsanweisungen nicht vollständig kennen.
• Der Benutzer ist verantwortlich für Unfälle und auftretenden Gefährdungen gegenüber anderen Personen oder deren Eigentum.

Arbeiten mit dem Laubbläser:

Machen Sie sich mit allen Geräte- teilen und der richtigen Bedienung des Gerätes vertraut, bevor Sie mit der Arbeit beginnen. Stellen Sie sicher, dass Sie das Gerät im Not- fall sofort ausschalten können. Der unsachgemäße Gebrauch kann zu schweren Verletzungen führen.

Vorsicht: So vermeiden Sie Unfälle und Verletzungen:

Die persönlichen Schutzausrüstungen schützen Ihre eigene und die Gesundheit anderer und sichern den reibungslosen Betrieb des Gerätes.

DE

• Tragen Sie geeignete Arbeitskleidung wie festes Schuhwerk mit rutschfester Sohle, eine robuste, lange Hose, Handschuhe, Schutzbrille und einen Gehörschutz. Benutzen Sie das Gerät nicht, wenn Sie barfuß gehen oder offene Sandalen tragen. Tragen Sie eine Staubschutzmaske.
• Tragen Sie keine Kleidung oder Schmuck, die am Lufteingang angesaugt werden könnten. Tragen Sie bei langem Haar eine schützende Kopfbe-deckung.
• Wechseln Sie regelmäßig Ihre Arbeitsposition. Eine längere Benutzung des Gerätes kann zu vibrationsbedingten Durchblutungsstörungen der Hände führen. Sie können die Benutzungsdauer jedoch durch geeignete Handschuhe oder regelmäßige Pausen verlängern. Achten Sie darauf, dass die persönliche Veranlagung zu schlechter Durchblutung, niedrige Außentemperaturen oder große Greifkräfte beim Arbeiten die Benutzungsdauer verringern.
• Überprüfen Sie regelmäßig die Funktionstüchtigkeit und Unversehrtheit des Gerätes, um Gefahren für die Bediener zu vermeiden.
• Befeuchten Sie bei sehr trockenen Bedingungen die Oberfläche leicht, um die Staubbelastung zu verringern.
• Achten Sie auf offene Fenster, Kinder, Haustiere, usw. Unterbrechen Sie die Arbeit, wenn Kinder und Haustiere sich in der Nähe aufhalten. Das geblasene Material kann in ihre Richtung geschleudert werden. Halten Sie einen Sicherheitsabstand von 5 m um sich herum ein.
• Schalten Sie das Gerät nicht ein, wenn es umgekehrt gehalten wird oder sich nicht in Arbeitsposition befindet.
• Richten Sie das Gerät während des Betriebs nicht auf Personen, insbesondere

den Luftstrahl nicht auf Augen und Ohren.

- Machen Sie sich mit Ihrer Umgebung vertraut und achten Sie auf mögliche Gefahren, die beim Arbeiten unter Umständen überhört werden können.

- Achten Sie bei der Arbeit auf einen sicheren Stand, insbesondere an Hängen. Halten Sie das Gerät immer mit beiden Händen fest und arbeiten Sie nur mit korrekt eingestelltem Tragegurt.

- Achtung! Heiße Oberfläche. Es besteht Verbrennungsgefahr:

- Der Auspuff kann heiß werden.

- Halten Sie das Gerät ausschließlich auf Ihrer rechten Seite.

- Berühren Sie nicht den Auspuff, auch nicht mit Ihrer Kleidung.

- Inspizieren Sie die zu reinigende Fläche sorgfältig und beseitigen Sie alle Drähte, Steine, Dosen und sonstige Fremdkörper.

- Halten Sie Finger und Füße von der Ansaugrohröffnung und dem Flügelrad fern. Es besteht Verletzungsgefahr.

- Arbeiten Sie mit dem Gerät nicht, wenn Sie müde oder unkonzentriert sind oder nach Einnahme von Alkohol oder Tabletten. Legen Sie immer rechtzeitig eine Arbeitspause ein. Gehen Sie mit Vernunft an die Arbeit. Bewegen Sie sich langsam, rennen Sie nicht.

- Benutzen Sie das Gerät nicht bei Regen, bei schlechter Witterung oder in feuchter Umgebung. Arbeiten Sie nur bei Tageslicht oder guter künstlicher Beleuchtung.

- Arbeiten Sie nicht mit einem beschädigten, unvollständigen oder ohne die Zustimmung des Herstellers umgebauten Gerät. Prüfen Sie vor dem Gebrauch den Sicherheitszustand des Gerätes.

• Verwenden Sie das Gerät nur, wenn es vollständig montiert ist.
• Verwenden Sie das Gerät in der Betriebsart Ansaugen nur, wenn der Fangsack montiert ist.
• Saugen Sie keine brennenden, glühenden oder rauchenden Materialien (z.B. Zigaretten, Glut etc.), Dämpfe oder leicht entzündliche, giftige oder explosive Stoffe an.
• Benutzen Sie nur Ersatz- und Zubehörteile, die von unserem Service-Center geliefert und empfohlen werden.
• Lassen Sie den Verbrennungsmotor nicht in geschlossenen Räumen laufen, in denen sich gefährliches Kohlenmonoxid sammeln kann.
• Benutzen Sie das Gerät nicht in der Nähe von entzündbaren Flüssigkeiten oder Gasen. Bei Nichtbeachtung besteht Brand- oder Explosionsgefahr.
• Halten Sie alle Einlässe für die Kühlluft von Unrat frei.

• Warnung: Benzin ist hochgradig entflammbar. Feuer oder Explosionen können zu schweren Verbrennungen führen:

• bewahren Sie Benzin nur in den dafür vorgesehenen Behältern auf;

• tanken Sie nur im Freien und rauchen Sie nicht während des Einfüllvorgangs;
• Benzin ist vor dem Starten des Motors einzufüllen. Während der Motor läuft oder bei heißem Gerät darf der Tankdeckel nicht geöffnet oder Benzin nachgefüllt werden.
• falls Benzin übergelaufen ist, darf kein Versuch unternommen werden, den Motor zu starten. Stattdessen ist das Gerät von der benzinverschmutzten Fläche zu entfernen. Jeglicher Zündversuch ist zu vermeiden, bis sich die Benzindämpfe verflüchtigt haben;

- aus Sicherheitsgründen ist der Tankdeckel bei Beschädigung auszutauschen.

- Stellen Sie den Motor ab, ziehen Sie den Zündkerzenstecker ab und vergewissern Sie sich, dass alle beweglichen Teile still stehen:

• bevor Sie Blockierungen lösen oder Verstopfungen in der Auswurföffnung beseitigen;
• bevor Sie das Gerät überprüfen, reinigen oder daran arbeiten;
• wenn ein Fremdkörper getroffen wurde. Suchen Sie nach Beschädigungen am Gerät und führen Sie die erforderlichen Reparaturen durch, bevor Sie erneut starten und mit dem Gerät arbeiten;
• falls das Gerät anfängt, ungewöhnlich stark zu vibrieren, ist eine sofortige Überprüfung erforderlich;
• wenn Sie das Gerät verlassen;
• bevor Sie nachtanken.

Vorsicht! So vermeiden Sie Geräteschäden und eventuell daraus resultierende Personenschäden:

• Sorgen Sie dafür, dass alle Muttern, Bolzen und Schrauben fest angezogen sind und das Gerät in einem sicheren Arbeitszustand ist. Viele Unfälle haben ihre Ursache in schlecht gewarteten Geräten.
• Bewahren Sie niemals das Gerät mit Benzin im Tank innerhalb eines Gebäudes auf, in dem möglicherweise Benzindämpfe mit offenem Feuer oder Funken in Berührung kommen können.
• Lassen Sie den Motor abkühlen, bevor Sie das Gerät in geschlossenen Räumen abstellen. Es besteht Brandgefahr.
• Um Brandgefahr zu vermeiden, halten Sie Motor, Auspuff und den Bereich um

DE

den Kraftstofftank frei von Gras, Blättern oder austretendem Fett (Öl).

• Überprüfen Sie den Fangsack regelmäßig auf Abnutzungen oder Beschädigungen.
• Ersetzen Sie aus Sicherheitsgründen abgenutzte oder beschädigte Teile. Ersetzen Sie defekte Schalldämpfer.
• Falls der Kraftstofftank zu entleeren ist, sollte dies im Freien erfolgen.
• Behandeln Sie Ihr Gerät mit Sorgfalt. Halten Sie die Werkzeuge scharf und sauber, um besser und sicherer arbeiten zu können. Befolgen Sie die Wartungsvorschriften.
• Versuchen Sie nicht, das Gerät selbst zu reparieren, es sei denn, Sie besitzen hierfür eine Ausbildung. Sämtliche Arbeiten, die nicht in dieser Anleitung angegeben werden, dürfen nur von von uns ermächtigten Kundendienststellen ausgeführt werden.
• Bewahren Sie das Gerät an einem trockenen Ort und außerhalb der Reichweite von Kindern auf. Maschinen sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

Verwendungszweck

Das Gerät ist nur für das Herausblasen und Ansaugen von dürrem Blattwerk im privaten Haus- und Hobbygarten bestimmt. Jede andere Verwendung, die in dieser Anleitung nicht ausdrücklich zuge- lassen wird, kann zu Schäden am Gerät führen und eine ernsthafte Gefahr für den Benutzer darstellen.

Das Gerät darf nicht in Bereichen mit gesund heitsgefährdenden Stäuben oder als Nasssauger verwendet werden.

Das Gerät ist zum Gebrauch durch Erwachsene bestimmt. Jugendliche über 16 Jahre dürfen das Gerät nur unter Aufsicht benutzen. Die Benutzung des Gerätes bei Regen oder feuchter Umgebung ist verboten.

Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich.

Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden.

Allgemeine Beschreibung

Die Abbildungen finden Sie auf den Seiten 2-4.

Lieferumfang

Packen Sie das Gerät aus und kontrollieren Sie, ob es vollständig ist.

Entsorgen Sie das Verpackungsmaterial ordnungsgemäß.

• Motorgehäuse
• Zweiteiliges Saugrohr
• Blasrohr
• 2 Blasaufsätze
• Tragegurt
• Fangsack mit Zuführungsrohr
• Kraftstoff-Mischkanister
• Montagematerial
• Wartungsschlüssel
• Betriebsanleitung

Funktionsbeschreibung

Der Laubbläser besitzt ein Gebläse bzw. ein Blattansaugewerk für die Funktionen Blasen und Ansaugen. In der Betriebsart Blasen lässt sich das Laub schnell zusammenblasen oder aus schwer zugänglichen Orten wegblasen.

In der Betriebsart Ansaugen wird das angesaugte Laub zur Volumenverringerung zerkleinert, durch den Auswurfkanal geblasen und im Fangsack gesammelt.

Zur leichteren Führung des Rohres am

Boden dienen die Führungsrollen am unteren Ende des Saugrohres. Die Funktion der Bedienteile entnehmen Sie bitte den nachfolgenden Beschreibungen.

Übersicht

1a+b Befestigungsösen für Tragegurt

2 Ein-/Ausschalter

3 Gashebel

4 Handgriff

5 Motorgehäuse

6 Befestigungsschraube für An- saugklappe

7 Ansaugklappe

8 Ansaugöffnung (nicht sichtbar)

9 Flügelrad und Häckselmesser (nicht sichtbar)

10 Auslassbereich/Auswurfkanal

11 Zündkerzenstecker

12 Befestigungsschraube für Blas-rohr/Zuführungsrohr Fangsack

13 Befestigungsmanschette

14 Auspuffschutz

15 Saugrohrgriff

16 Kraftstofftank

17 Tankdeckel

18 Kraftstoffpumpe (Primer)

19 Chokehebel

20 Luftfilterdeckel

21 Startergriff mit Starterseil

22 Kunststoffhaken

23a Oberes Saugrohr

23b Unteres Saugrohr

24 Laufräder

25 Blasrohr

26 Standard-Blasaufsatz

27 Flacher Blasaufsatz

28 Tragegurt

29 Zuführungsrohr Fangsack

30 Fangsack mit Reißverschluss

31 Kraftstoff-Mischkanister

32 Wartungsschlüssel

33 Schraube und Mutter für Saug-rohrbefestigung

34 Federscharnier

35 2 Befestigungsschrauben

36 Arretierungen am Luftfilterdeckel _Luftfilter

38 Zündkerze

Sicherheitsfunktionen

2 Ein-/Ausschalter

Mit dem Ein-/Ausschalter wird der Motor abgestellt. Er muss in Stellung „I“ stehen, um den Motor erneut zu starten.

7 Ansaugklappe

schützt die Bedienperson vor unbeabsichtigter Berührung mit dem Schneidwerkzeug und weggeschleuderten Fremdkörpern.

14 Auspuffschutz

verhindert, dass Hände oder brennbare Materialien mit einem heißen Auspuff in Kontakt kommen.

Inbetriebnahme

Bevor Sie das Gerät in Betrieb nehmen, müssen Sie

• die Blas- oder Saugrohre montieren,
• zum Laubsaugen den Fangsack montieren,
• den Tragegurt anlegen,
• das Kraftstoffgemisch einfüllen

Achtung Verletzungsgefahr! Bei Montage oder Demontage von Blasrohr, Saugrohr oder Fangsack muss der Motor abge- stellt sein, der Ein-/Ausschalter in Stellung „0“ stehen und die beweglichen Teile still stehen.

Blasrohr und Blasaufsatz montieren/demontieren

1. Schrauben Sie den gewünschten Blasaufsatz (26/27) im Uhrzeigersinn auf das Blasrohr (25), bis die beiden Teile spürbar einrasten.

2. Lockern Sie die Befestigungsschraube (12) an der Befestigungsmanschette (13) des Motorgehäuses (5).

3. Schieben Sie das Blasrohr (25) in den Auslassbereich (10). Die Nase am Blasrohr passt dabei in die Aussparung am Motorgehäuse ▼ (Stellung 🔒)

4. Drehen Sie das Blasrohr (25)

im Uhrzeigersinn, bis die beiden Markierungen übereinander stehen (Stellung 🔒).

1. Ziehen Sie die Befestigungsschraube (12) wieder an.

2. Demontieren Sie Blasrohr und Blasaufsatz in umgekehrter Reihenfolge.

Zweiteiliges Saugrohr montieren/demontieren

1. Stecken Sie die beiden Saug-rohre (23a+b) zusammen.

2. Befestigen Sie die Rohrteile mit der mitgelieferten Schraube und Mutter (33).

Die beiden Rohrteile können aus Sicherheitsgründen nicht mehr auseinandergeschraubt werden.

1. Öffnen Sie die Befestigungsschraube (A 6) der Ansaugklappe (7) und klappen Sie die Ansaugklappe auf.

2. Zur Montage des oberen Saug-rohrs (23a) im Motorgehäuse (5) positionieren Sie den Kunststoffhaken (22) am Federscharnier (34) der Ansaugklappe (7).

3. Schieben Sie das zweiteilige Saugrohr (23) in die Ansaugöffnung (8) und schrauben Sie es mit den beiliegenden Befestigungsschrauben (35) fest.

Aus Sicherheitsgründen lässt sich das Gerät nur einschalten, wenn beide Rohrteile korrekt auf das Motorgehäuse montiert sind.

1. Demontieren Sie das Saugrohr (23) in umgekehrter Reihenfolge.

Fangsack montieren/ demontieren

Das Gerät darf im Saugbetrieb nur mit montiertem Fangsack betrieben werden.

1. Befestigen Sie den Fangsack (30) mit Hilfe des Klettverschlusses um das Zuführungsrohr (29).

2. Entfernen Sie ggf. das Blasrohr (B 25) (siehe „Blasrohr und Blasaufsatz montieren/demon- tieren“).

3. Montieren Sie das Zuführungs-rohr (29) des Fangsacks (30) in den Auslassbereich (10) am Motorgehäuse (5) wie unter „Blasrohr und Blasaufsatz montieren/demontieren“ beschrieben.

Tragegurt befestigen

Tragen Sie immer einen Tragegurt, wenn Sie mit dem Gerät arbeiten. Schalten Sie immer das Gerät aus, bevor Sie den Tragegurt abnehmen. Es besteht Unfallgefahr.

Befestigen Sie die Karabinerhaken des Tragegurtes (28) an den Befestigungsösen (1a+b) am Motorgehäuse (5).

Kraftstoff einfüllen

Sorgen Sie beim Hantieren mit Kraftstoff immer für eine gute Belüftung.

Rauchen Sie beim Tanken nicht und halten Sie jegliche Wärmequellen fern. Tanken Sie niemals bei laufendem oder heißem Motor. Öffnen Sie vorsichtig den Tankdeckel, so dass sich ein evtl. vorhandener Überdruck langsam abbauen kann.

Starten Sie das Gerät nicht in der Nähe des Befüllungsortes. Verwenden Sie zur Aufbewahrung des Kraftstoffs geeignete und zulässige Behälter. Bei Nichtbeachtung besteht Brand- oder Explosionsgefahr.

Verwenden Sie nur das in der Anleitung empfohlene Kraftstoffgemisch. Es darf nicht älter als 3 Monate sein. Bei Nichtbeachten kann der Motor beschädigt werden und Sie verlieren den Garantieanspruch.

Vermeiden Sie direkten Hautkontakt mit Benzin und das Einatmen von Benzindämpfen. Es besteht Gesundheitsgefahr!

Das Gerät wird mit einer Mischung aus bleifreiem Benzin und Zweitaktmotoröl (der Qualität API TC) im Verhältnis 40:1 betrieben.

Verwenden Sie nie unverdünnten Kraftstoff. Benutzen Sie nur Zweitakt-Motoröl (kein Viertakt-Motoröl oder Öl für wassergekühlte Motoren). Bei Nichtbeachtung kann der Motor beschädigt werden und Sie verlieren den Garantieanspruch.

1. Mischen Sie Benzin und Öl in dem im Lieferumfang enthaltenen Kraftstoff-Mischkanister (A 31):

2. Füllen Sie Benzin (Gas) bis zur Markierung „585,37“ ein.

3. Füllen Sie mit Zweitaktmotoröl (Oil) bis zur Markierung „600“ auf.

4. Verschließen Sie den Behälter und schütteln Sie vorsichtig.

5. Schrauben Sie den Tankdeckel (A)

17) ab und füllen Sie die Kraftstoff-mischung in den Kraftstofftank (A 16). Wischen Sie um den Tankdeckel Benzinreste ab und schließen Sie den Tankdeckel wieder.

Bedienung

Achtung Verletzungsgefahr! Tragen Sie beim Arbeiten mit dem Gerät geeignete Kleidung und Arbeitshandschuhe. Vergewissern Sie sich vor jeder Benutzung, dass das Gerät funktionstüchtig ist. Vergewissern Sie sich, dass der Fangsack und das Rohr richtig montiert sind und der Tragegurt korrekt für die Arbeit eingestellt ist.

DE

Nach dem Ausschalten des Gerätes dreht sich das Flügelrad noch einige Zeit weiter. Verletzungsgefahr durch sich drehendes Werkzeug.

Beachten Sie den Lärmschutz und örtliche Vorschriften.

Motor starten

Starten Sie den Motor mindestens drei Meter vom Befüllungsort entfernt.

Achten Sie vor dem Einschalten darauf, dass das Gerät keine Gegenstände berührt. Achten Sie auf einen sicheren Stand.

Das Gerät lässt sich nur einschalten, wenn das komplette Blas-/Saugrohr korrekt montiert ist.

ON/OFF switch An-/Ausschalter Choke positon STARTING Choice Position START Priming engine+ Kraftstoffpumps- [Primer] drücken Pull cord handle Startersell zahlen Choke positon RUN Choke Position RUN COLD Kaltstart 1 2 3 4 5 HOT Warmstart 1 2 3

1. Stellen Sie das Gerät auf eine feste, ebene Unterlage.

2. Stellen Sie den Ein-/Ausschalter (2) auf „I“.

3. Bei einem Kaltstart stellen Sie den Chokehebel (19) auf Position „START“ und drücken Sie 5 x die Kraftstoffpumpe (18), bis Kraftstoff austritt.

Bei einem Warmstart lassen Sie den Chokehebel (19) in Position „RUN“ |↑|.

1. Halten Sie das Gerät mit einer Hand am Handgriff (4) fest. Mit der anderen Hand ziehen Sie

mehrmals schnell das Starter-seil am Startergriff (11), bis der Motor startet.

Achtung! Starterseil nicht zu weit herausziehen - Bruchgefahr!

1. Lassen Sie den Motor 10 Sekunden warmlaufen.

2. Schieben Sie den Chokehebel (19) auf Position „RUN“↑↓.

Startet der Motor nach zweimaligem Versuch nicht, versuchen Sie ihn ohne Choke in Position „RUN“ (Warmstart) zu starten. Gelingt dies nicht, befolgen Sie die Hinweise im Kapitel „Fehlersuche“.

Motor stoppen

1. Lassen Sie den Gashebel (3) los.
2. Zum Ausschalten des Motors stellen Sie den Ein-/Ausschalter (2) auf „0“.

Arbeiten mit dem Gerät

Der Laubbläser darf nur für folgende Einsatzzwecke verwendet werden:

- Als Gebläse zum Anhäufen von dürrem Blattwerk oder zum Wegblasen aus schwer zugänglichen Stellen - als Ansaugwerk zum Ansaugen von dürrem, trockenen Blattwerk. Bei Saugfunktion dient das Gerät auch als Häcksler. Die trockenen Blätter werden zerkleinert, ihr Volumen verringert und für eine eventuelle Kompostierung vorbereitet. Die Intensität der Zerkleinerung hängt von der Größe des Laubes und der noch enthaltenen Restfeuchtigkeit ab.

Jede andere als die oben beschriebenen Verwendungen kann zu Schäden an der Maschine führen und eine Gefahr für den Benutzer darstellen.

Achten Sie beim Arbeiten darauf, nicht mit dem Gerät gegen harte Gegenstände zu stoßen, die Schäden verursachen können. Saugen Sie keine Festkörper wie Steine, Äste oder Astabschnitte, Tannenzapfen oder ähnliches an, da diese das Gerät, insbe sondern das Häckselwerk, beschädigen könnten.

Reparaturen dieser Art unterliegen nicht der Garantie.

Arbeiten Sie stets mit niedrigstmöglicher Motordrehzahl, da mit der Motorleistung auch gleichzeitig der Geräuschpegel und der Kraftstoffverbrauch reduziert wird.

Betriebsart Blasen:

Aus Sicherheitsgründen achten Sie darauf, dass die Ansaugklappe korrekt geschlossen ist.

- Legen Sie den Tragegurt (28) um und stellen Sie den Gurt so ein, dass das Blasrohr einen Abstand zum Boden von 5 - 10 cm hat.

- Halten Sie das Gerät auf Ihrer rechten Seite und berühren Sie nicht den Auspuff. Verbrennungsgefahr.

- Der Standard-Blasaufsatz (26) ermöglicht eine größere Genauigkeit beim Blasen; Der flache Blasaufsatz (A 27) ermöglicht Blasen mit breitem Luftstrom.

- Richten Sie den Luftstrahl von sich weg. Achten Sie darauf, keine schweren Gegenstände aufzuwirbeln und so jemanden zu verletzen oder etwas zu beschädigen.

- Beginnen Sie die Arbeit mit der höchsten Blasleistung, um die herumliegenden Blätter rasch zu sammeln. Eine niedrigere Blasleistung wählen Sie, um den zuvor zusammengetragenen Laubhaufen zu verdichten.

- Lösen Sie vor dem Blasen am Boden anhaftende Blätter mit einem Besen oder Rechen.

Betriebsart Saugen:

Das Gerät darf im Saugbetrieb nur mit montiertem Fangsack betrieben werden.

- Legen Sie den Tragegurt (28) um und stellen Sie ihn auf die optimale Länge ein.

- Halten Sie das Gerät beim Arbeiten immer mit beiden Händen fest: mit der linken Hand am Handgriff (4), mit der rechten Hand am Saugrohrgriff (15).

- Achten Sie darauf, dass nicht zu große Laubmengen gleichzeitig angesaugt werden. So vermeiden Sie, dass das Saugrohr (23) verstopft und das Flügelrad blockiert.

• Die Führungsrollen (24) am Saugrohrende dienen zur Arbeitserleichterung auf ebenen Flächen.

DE

Der Auswurfkanal sorgt für eine optimale Beförderung des Laubes in den Fangsack. Zusätzlich dient er zu Ihrer Sicherheit vor Berührung des Flügelrades während des Betriebes.

Um den Fangsack nicht unnötig zu verschleihen, vermeiden Sie es, ihn während der Arbeit über den Boden zu schleifen.

Stoppt das Gerät während der Bedienung plötzlich und saugt nicht, so ist es sofort auszuschalten. Überzeugen Sie sich davon, dass kein Material zwischen Flügelrad und Gehäuse eingeklemmt ist. Führen Sie die Arbeiten wie unter Kapitel „Reinigung und Wartung“ beschrieben aus. Startet das Gerät danach nicht, so wenden Sie sich an unser Service-Center.

Fangsack entleeren:

Bei vollem Fangsack vermindert sich das Saugvermögen erheblich. Entleeren Sie den Fangsack, wenn er voll ist oder die Saugleistung des Gerätes nachlässt.

1. Schalten Sie das Gerät aus und warten Sie, bis das Flügelrad stillsteht.
2. Lösen Sie den Klettverschluss und nehmen Sie den Fangsack (D 30) vom Zuführungsrohr (D 29) ab.
3. Der Tragegriff am Fangsack erleichtert Ihnen den Transport.
4. Öffnen Sie den Reißverschluss am Fangsack und entleeren Sie ihn vollständig.
5. Montieren Sie den entleerten Fangsack wieder.

Kompostierbares Material gehört nicht in den Hausmüll!

Reinigung und Wartung

Ziehen Sie vor allen Arbeiten an dem Gerät den Zündkerzenstecker.

Lassen Sie Arbeiten, die nicht in dieser Anleitung beschrieben sind, von unserem Service-Center durchführen. Verwenden Sie nur Originalteile.

Kontrollieren Sie den Laubbläser vor je- dem Gebrauch auf offensichtliche Mängel wie lose, abgenutzte oder beschädigte Teile, korrekten Sitz von Schrauben oder anderer Teile. Tauschen Sie beschädigte Teile aus. Überprüfen Sie regelmäßig den Fangsack auf Verschleiß oder Beschädig- gung. Führen Sie folgende Wartungs- und Reinigungsarbeiten regelmäßig durch. Dadurch ist eine lange und zuverlässige Nutzung gewährleistet.

Allgemeine Reinigungsarbeiten

Reinigen Sie das Gerät jeweils sofort nach der Arbeit, da sich sonst Schmutz mit Blattresten verhärtet und festsetzt und möglicherweise nicht mehr zu entfernen ist, ohne das Motorgehäuse zu demontieren. Solche Reinigungsarbeiten unterliegen nicht der Garantie.

Verwenden Sie keine Reinigungsbzw. Lösungsmittel. Chemische Substanzen können die Kunststoffteile des Gerätes angreifen.

- Reinigen Sie das Gerätegehäuse, das Rohr und die Lüftungsöffnungen regelmäßig mit einer weichen Bürste oder einem Tuch. Reinigen Sie das Gerät niemals unter fließendem Wasser.

• Nehmen Sie nach Beenden der Arbeit den Fangsack (A 30) ab, stülpen ihn um und bürsten ihn gründlich aus. So vermeiden Sie das Entstehen von Schimmel und unangenehmen Gerüchen.
• Befreien Sie den Auslassbereich von etwaigen geschredderten Resten.

Verstopfungen und Blockierungen beseitigen

Laub und frische Pflanzenabschnitte können ggf. das Gerät verstopfen.

Flügelrad reinigen:

1. Öffnen Sie die Befestigungsschraube (6) der Ansaugklappe (7) und klappen Sie die Ansaugklappe auf.
2. Entfernen Sie vorsichtig Rückstände oder Verstopfungen am Flügelrad (9).
3. Überprüfen Sie, ob das Flügelrad sich leicht drehen lässt und in einwandfreiem Zustand ist. Lassen Sie ein defektes Flügelrad von unserem Service-Center ersetzen.
4. Schrauben Sie die Ansaugklappe wieder fest.

Auslassbereich reinigen:

1. Entfernen Sie den Fangsack (A 30) oder das Blasrohr (A 25).
2. Reinigen Sie den äußeren Auslassbereich (A 10) am Gerät.
3. Entfernen Sie Schmutzrückstände im inneren Auslassbereich mit einer Bürste (z.B. Flaschenbürste). Entfernen Sie sperrige Gegenstände mit einem stumpfen und unscharfen Werkzeug.

Saugrohr reinigen

1. Lösen Sie die Befestigungsschrauben (C 33) und ziehen Sie das Saugrohr (C 23) ab.
2. Klopfen Sie das Innere des Saugrohres aus und reinigen Sie es gegebenenfalls.

Luftfilter reinigen

Betreiben Sie das Gerät nie ohne Luftfilter. Staub und Schmutz gelangen ansonsten in den Motor und führen zu Schäden an der Maschine. Halten Sie den Luftfilter sauber.

1. Schalten Sie das Gerät aus.

2. Drücken Sie die Arretierungen (36) am Luftfilterdeckel (20) und nehmen Sie den Luftfilterdeckel ab.

3. Nehmen Sie den Luftfilter (37) aus dem Luftfilterdeckel (20).

4. Reinigen Sie den Luftilter (37) mit Seife und Wasser. Benutzen Sie niemals Benzin!
5. Lassen Sie den Filter an der Luft trocknen.
6. Setzen Sie den Filter in umge- kehrter Reihenfolge wieder ein.

Reinigen Sie den Luftfilter regelmäßig (siehe „Wartungsintervalle“). Ersetzen Sie den Luftfilter, wenn er verschlissen, beschädigt oder stark verschmutzt ist.

Zündkerze warten

Verschlissene Zündkerzen oder ein zu großer Zündabstand führen zu einer Leistungsreduzierung des Motors.

1. Schalten Sie das Gerät aus.

2. Ziehen Sie den Zündkerzenstecker (11) von der Zündkerze (38) ab.

3. Schrauben Sie die Zündkerze (38) gegen den Uhrzeigersinn mit einem Zündkerzenschlüssel (Wartungsschlüssel A 32) heraus.

4. Prüfen Sie den Zündabstand mit Hilfe einer Fühlerlehre (im Fachhandel erhältlich). Der Elektrodenabstand muss 0,6-0,7 mm betragen.

5. Stellen Sie den Abstand gegebenenfalls ein, indem Sie die Masse-Elektrode der Zündkerze vorsichtig biegen.

6. Reinigen Sie die Zündkerze mit einer Drahtbürste.

7. Setzen Sie die gereinigte und eingestellte Zündkerze wieder ein oder tauschen Sie beschädigte Zündkerzen gegen eine

neue Zündkerze aus (z.B. Zündkerze „Torch L8RTC oder Champion RCJ6Y)“).

1. Stecken Sie den Zündkerzenstecker (11) wieder auf.

Fangsack auswechseln

Wechseln Sie einen defekten Fangsack aus. Verwenden Sie nur den Original-Fangsack (siehe „Ersatzteile“), ansonsten erlischt der Garantieanspruch.

Lagerung

Allgemeine Lagerungshinweise

- Lagern Sie das Gerät an einem trockenen, frostsicheren Ort, der für Kinder unzugänglich ist.

- Setzen Sie das Gerät nicht dem direkten Sonnenlicht aus, sondern lagern Sie es im Dunkeln oder Halbdunkeln.

Wartungsintervalle

Führen Sie die in der nachfolgenden Tabelle aufgeführten Wartungsarbeiten regelmäßig durch. Durch regelmäßige Wartung Ihres Gerätes wird die Lebensdauer des Gerätes verlängert. Sie erreichen zudem optimale Schnittleistungen und vermeiden Unfälle.

Maschinenteil Aktion		Vor jedem Gebrauch	Nach 10 Betriebsstunden	Nach 25 Betriebsstunden
Zündkerze Prüfen				√
Zündkerze Reinigen				√
Zündkerze Ersetzen bei Bedarf
Luftfilter Prüfen		√
Luftfilter Reinigen *			√
Luftfilter Ersetzen bei Bedarf

* bei hohem Staubaufkommen den Luftfilter alle 4 Betriebsstunden reinigen.

• Umhüllen Sie das Gerät nicht mit Ny- lonsäcken, da sich Feuchtigkeit bilden könnte.
• Reinigen Sie das Gerät am Saisonende und zum Überwintern gründlich. Reinigen Sie den Fangsack, indem Sie ihn abnehmen, entleeren und mit handwarmem Wasser und Neutralseife waschen. Bringen Sie den getrockneten Fangsack wieder an.
• Vergewissern Sie sich, dass alle Muttern, Bolzen und Schrauben festgezogen sind, damit das Gerät in einem sicheren betriebsbereiten Zustand ist.

Lagerung während Betriebs- pausen

Ein Nichtbeachten der Lagerungs- hinweise kann durch Kraftstoffreste im Vergaser zu Startproblemen oder permanenten Schäden führen.

1. Entleeren Sie den Kraftstofftank an einem gut belüfteten Ort.
2. Starten Sie den Motor und lassen ihn im Leerlauf laufen, bis der Motor stoppt und der Vergaser frei von Kraftstoff ist.
3. Lassen Sie den Motor abkühlen (ca. 5 Minuten).

Bei Betriebspausen von mehr als 3 Monaten:

1. Lösen Sie die Zündkerze mit einem Zündkerzenschlüssel (siehe „Zündkerze warten“).
2. Füllen Sie einen Teelöffel mit reinem 2-Takt-Öl in den Brennraum und ziehen Sie das Anwerfseil mehrmals langsam zum Verteilen des Öls im Innern des Motors.
3. Setzen Sie die Zündkerze wieder ein.

Entsorgung/ Umweltschutz

Geben Sie Altöl und Kraftstoffreste nicht in die Kanalisation oder in den Abfluss. Entsorgen Sie Altöl und Benzinreste umweltgerecht - geben Sie diese an einer Entsorgungsstelle ab.

Führen Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

Entleeren Sie den Kraftstofftank sorgfältig und geben Sie Ihr Gerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und Metallteile können sortenrein getrennt werden und so einer Wiederverwertung zugeführt werden.

Die Entsorgung Ihrer defekten eingesendeten Geräte führen wir kostenlos durch. Fragen Sie hierzu Ihren Händler.

Technische Daten

Laubbläser ......BLSB 3030

Hubraum....30 ccm

Motorleistung...... 1 KW (1,36 PS)

Motordrehzahl.....max. 9000 min ^-1

Kraftstoffgemisch....40:1

Tankinhalt ....500 ml

Zündkerze..... Torch L8RTC

Blasgeschwindigkeit ......max. 300 km/h

Saugleistung......max. 10,5 m³/min

Inhalt Fangsack....40 l

Gewicht (incl. Zubehör) 6,5 kg

Schalldruckpegel

(L_pA) 91 dB(A); K_pA = 3,0 dB(A)

Schällleistungspegel ( L_WA )

gemessen....105,0 dB(A); K_wA = 3,0 dB(A)

garantiert 108 dB(A)

Vibration (a_n) .....20,6 m/s ^2 ; K = 8,2 m/s ^2

Lärm- und Vibrationswerte wurden entsprechend den in der Konformitätserklärung genannten Normen und Bestim-

DE

mungen ermittelt.

Technische und optische Veränderungen können im Zuge der Weiterentwicklung ohne Ankündigung vorgenommen werden. Alle Maße, Hinweise und Angaben dieser Bedienungsanleitung sind deshalb ohne Gewähr. Rechtsansprüche, die aufgrund der Bedienungsanleitung gestellt werden, können daher nicht geltend gemacht werden.

Ersatzteile

Wenden Sie sich zum Nachkauf von Ersatzteilen an die angegebene Service-Adresse. Geben Sie bei der Bestellung unbedingt die Bestellnummer an.

Geben Sie für alle weiteren Ersatzteile bei der Bestellung unbedingt den Maschinen- typ und die Teilenummer in der Explosi- onszeichnung an.

Ersatzteile und Zubehör erhalten Sie unter www.grizzly-service.eu.

Garantie

• Für dieses Gerät leisten wir 24 Monate Garantie. Bei gewerblichem Einsatz erlischt die Garantie.

• Schäden, die auf natürliche Abnutzung, Überlastung oder unsachgemäße Bedienung zurückzuführen sind, bleiben von der Garantie ausgeschlossen. Bestimmte Bauteile unterliegen einem normalen Verschleiß und sind von der Garantie ausgeschlossen. Insbesondere zählen hierzu Flügelrad, Fangsack, Luftfilter und Zündkerze.

• Ebenfalls bleiben Motorschäden von der Garantie ausgeschlossen, die aufgrund falschen Kraftstoffes oder eines falschen Mischungsverhältnisses entstanden sind.
  • Voraussetzung für Garantieleistungen ist zudem die Einhaltung der Hinweise zur Reinigung und Wartung.

• Schäden, die durch Material- oder Herstellerfehler entstanden sind, werden unentgeltlich durch Ersatzlieferung oder Reparatur beseitigt. Voraussetzung ist, dass das Gerät unzerlegt und mit Kauf- und Garantienachweis an den Händler zurückgegeben wird.

Reparatur-Service

• Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserem Service-Center durchführen lassen. Unser Service-Center erstellt Ihnen gerne einen Kostenvoranschlag. Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.
• Achtung: Bitte senden Sie defekte Geräte auf keinen Fall mit gefülltem Kraftstofftank ein. Entleeren Sie die Tanks unbedingt. Eventuelle Sachschäden (Öl/Benzin läuft aus, wenn Gerät seitlich oder über Kopf gelegt wird!) bzw. Brandschäden während des Transportes gehen zu Lasten des Absenders. Bitte liefern Sie Ihr Gerät im Reklamations- oder Servicefall gereinigt und mit einem Hinweis auf den Defekt an unsere Service-Adresse.
  Unfrei - per Sperrgut, Express oder mit sonstiger Sonderfracht - eingeschickte Geräte werden nicht ange- nommen.
  • Die Entsorgung Ihrer defekten eingesendeten Geräte führen wir kostenlos durch.

Fehlersuche

Problem Mögliche	Ursache Fehlerbehebung
Gerät startet nicht	Ein-/Ausschalter (A 2) defekt	Reparatur durch Kundendienst
	Saugrohr (A 23) nicht korrekt montiert	Zweiteiliges Saugrohr korrekt mon-tieren
	Altes oder falsches Kraftstoff-gemisch	Kraftstofftank leeren und gemäß An-leitung tanken
	Kraftstofftank (A 16) leer	Volltanken
	Falsche Startreihenfolge	Anweisungen zum Starten der Ma-schine in dieser Anleitung beachten
	Motor „abgesoffen“	Gas wegnehmen, mehrere Male starten, wenn nötig Zündkerze aus-bauen, reinigen und trocknen
	Verrußte Zündkerze (L 38), falscher Zündabstand	Zündkerze reinigen, einstellen oder ersetzen
	Kerzenanschluss, Zündkabel schadhaft	Erneuern
	Vergaser, Vergaserdüsen ver-schmutzt, falsch eingestellte Vergasermischung	Vergaser durch eine Fachwerkstatt reinigen und einstellen lassen
	Verstopfter Kraftstofffilter Kraftstofffilter ersetzen oder reinigen
Motor gibt keine Höchstleistung	Verrußte Zündkerze (L 38), falscher Zündabstand	Zündkerze reinigen, einstellen oder ersetzen
	Verschmutzter Luftfilter (K 37)	Luftfilter reinigen oder ersetzen
	Vergaser, -düsen ver-schmutzt, falsch eingestellte Vergasermischung	Vergaser durch eine Fachwerkstatt reinigen und einstellen lassen
	Altes oder falsches Kraftstoff-gemisch	Kraftstofftank leeren und gemäß An-leitung tanken
Übermäßige Bildung von Ab-gasen/Rauch	Falsch eingestellte Vergaser-mischung	Vergaser von einer Fachwerkstatt einstellen lassen
	Falsches Kraftstoffgemisch Gemäß Anleitung tanken
Geringe oder fehlende Saugleistung	Fangsack (A 30) ist voll	Fangsack leeren
	Fangsack (A 30) ist ver-schmutzt	Fangsack reinigen
	Flügelrad (I 9) oder Saug-rohr (A 23) verstopft oder blockiert	Verstopfungen oder Blockierungen beseitigen

Inhoud

Technische gegevens 36

Reserveonderdelen 36

Garantie 36

18 Degalų siurblys („Primer“)

Grizzly Tools GmbH & Co. KG

Kunden-Service

Stockstädter Straße 20

63762 Großostheim

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]

Homepage: www.grizzly.biz

I.T.S. Winschoten bv

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]

Homepage: www.sav03.fr

Boutique en ligne:
