| Produkttyp | Laubsauger/-bläser mit Häcksler |
| Marke | Grizzly |
| Modell | EL 2800 |
| Netzspannung | 230-240 V~, 50 Hz |
| Nennleistung maximal | 2800 W |
| Leerlaufdrehzahl | 6000-15000 min⁻¹ |
| Lufteintrittsgeschwindigkeit | 140-270 km/h |
| Maximale Saugleistung | 14 m³/min |
| Fassungsvermögen Auffangsack | 40 L |
| Gewicht | ca. 3,2 kg |
| Schalldruckpegel (LpA) | 86 dB(A) |
| Garantierter Schallleistungspegel (LWA) | 99 dB(A) |
| Vibration (ah) | 4,5 m/s² |
| Schutzklasse | II |
| Maximales Häckselverhältnis | 1:10 |
| Verwendungszweck | Privater Garten, Hausgebrauch |
| Wartung | Regelmäßig mit weicher Bürste reinigen; keine Lösungsmittel verwenden |
| Sicherheit | Tragen Sie Handschuhe, Schutzbrille, Gehörschutz; halten Sie einen Abstand von 5 m ein |
| Garantie | 24 Monate für den Erstkäufer |
| Wichtigste Ersatzteile | Auffangbeutel (91104238), Führungsrollen (91104241), Tragegurt (91104236) |
Häufig gestellte Fragen - EL 2800 Grizzly
Benutzerfragen zu EL 2800 Grizzly
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Bläser kostenlos im PDF-Format! Finden Sie Ihr Handbuch EL 2800 - Grizzly und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. EL 2800 von der Marke Grizzly.

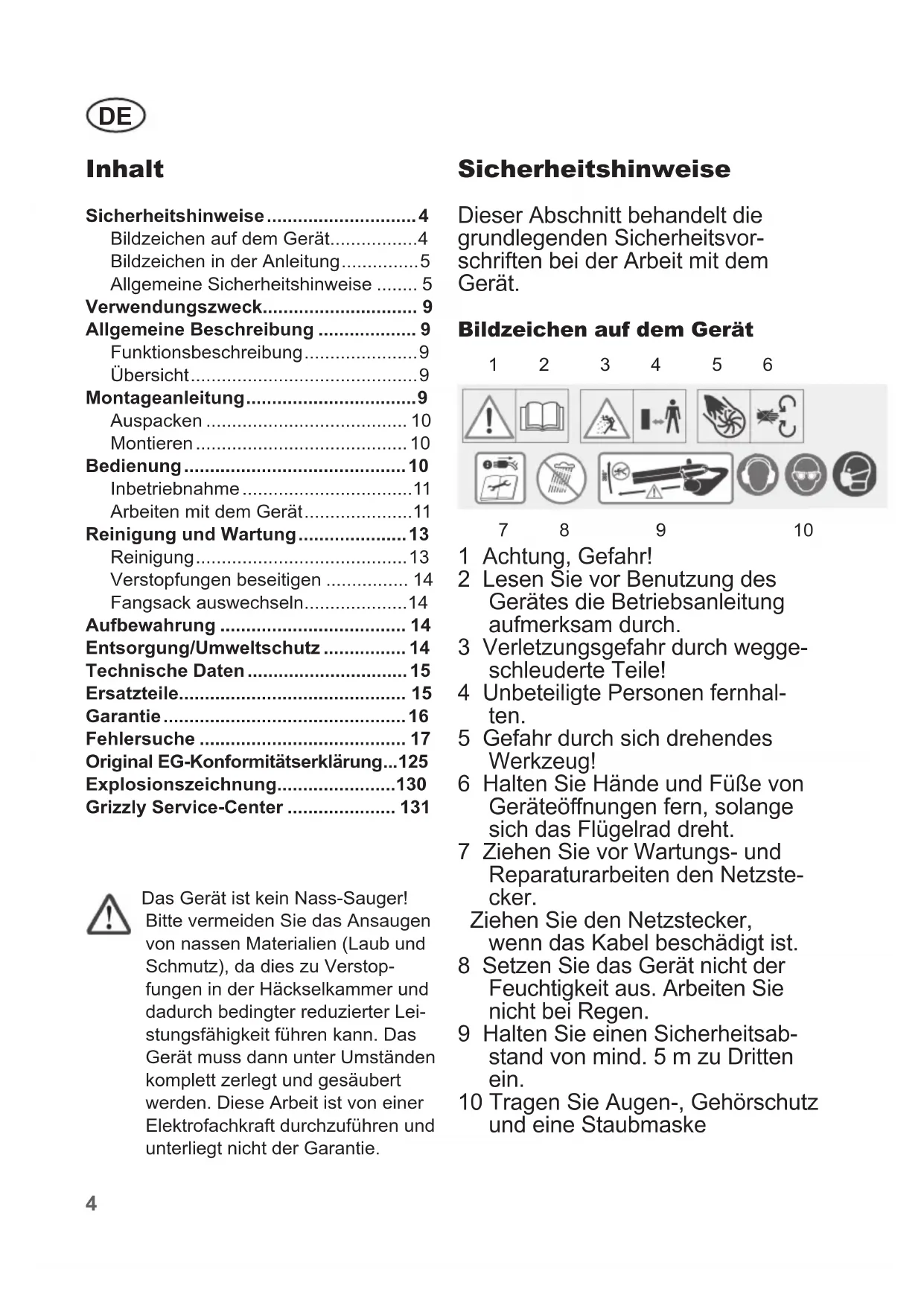

BEDIENUNGSANLEITUNG EL 2800 Grizzly
Originalbetriebsanleitung
DE Originalbetriebsanleitung....4
Bitte lesen Sie vor der ersten Inbetriebnahme zu Ihrer Sicherheit und für die Sicherheit anderer diese Bedienungsanleitung aufmerksam durch, bevor Sie die Maschine benutzen. Bewahren Sie die Anleitung gut auf und geben Sie sie an jeden nachfolgenden Benutzer weiter, damit die Informationen jederzeit zur Verfügung stehen.
Sicherheitshinweise 4
Bildzeichen auf dem Gerät......4
Bildzeichen in der Anleitung......5
Allgemeine Sicherheitshinweise ..... 5
Verwendungszweck...... 9
Allgemeine Beschreibung 9
Funktionsbeschreibung......9
Übersicht......9
Montageanleitung....9
Auspacken 10
Montieren....10
Bedienung....10
Inbetriebnahme 11
Arbeiten mit dem Gerät......11
Reinigung und Wartung......13
Reinigung....13
Verstopfungen beseitigen 14
Fangsack auswechseln......14
Aufbewahrung 14
Entsorgung/Umweltschutz 14
Technische Daten 15
Ersatzteile.... 15
Garantie....16
Fehlersuche 17
Original EG-Konformitätserklärung...125
Explosionszeichnung....130
Das Gerät ist kein Nass-Sauger! Bitte vermeiden Sie das Ansaugen von nassen Materialien (Laub und Schmutz), da dies zu Verstopfungen in der Häckselkammer und dadurch bedingter reduzierter Leistungsfähigkeit führen kann. Das Gerät muss dann unter Umständen komplett zerlegt und gesäubert werden. Diese Arbeit ist von einer Elektrofachkraft durchzuführen und unterliegt nicht der Garantie.
Sicherheitshinweise
Dieser Abschnitt behandelt die grundlegenden Sicherheitsvorschriften bei der Arbeit mit dem Gerät.
Bildzeichen auf dem Gerät
1 2 3 4 5 6
2 Lesen Sie vor Benutzung des Gerätes die Betriebsanleitung aufmerksam durch.
3 Verletzungsgefahr durch weggeschleuderte Teile!
4 Unbeteiligte Personen fernhalten.
5 Gefahr durch sich drehendes Werkzeug!
6 Halten Sie Hände und Füße von Geräteöffnungen fern, solange sich das Flügelrad dreht.
7 Ziehen Sie vor Wartungs- und Reparaturarbeiten den Netzstecker.
Ziehen Sie den Netzstecker, wenn das Kabel beschädigt ist.
8 Setzen Sie das Gerät nicht der Feuchtigkeit aus. Arbeiten Sie nicht bei Regen.
9 Halten Sie einen Sicherheitsabstand von mind. 5 m zu Dritten ein.
10 Tragen Sie Augen-, Gehörschutz und eine Staubmaske
Elektrische Geräte gehören nicht in den Hausmüll.
Schutzklasse II
Garantierter Schallleistungs- pegel
Achtung! Beide Absaugrohre und das Gerätegehäuse müssen zuerst miteinander verbunden und mit zwei Schrauben am Gehäuse befestigt werden, bevor Sie das Gerät einschalten.
Bildzeichen in der Anleitung
Gefahrenzeichen mit An- gaben zur Verhütung von Personen- oder Sachschä- den.
Gebotszeichen (anstelle des Ausrufungszeichens ist das Gebot erläutert) mit Angaben zur Verhütung von Schäden.
Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät.
Allgemeine Sicherheitshinweise
Arbeiten mit dem Gerät:
Machen Sie sich mit allen Geräteteilen und der richtigen Bedienung des Gerätes vertraut, bevor Sie mit der Arbeit beginnen. Stellen Sie sicher, dass Sie das Gerät im Notfall sofort abstellen
können. Der unsachgemäße Gebrauch kann zu schweren Verletzungen führen.
Achtung! Beim Gebrauch von Geräten sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzliche Sicherheitsmaßnahmen zu beachten:
• Die persönlichen Schutzausrüstungen schützen ihre eigene und die Gesundheit anderer und sichern den reibungslosen Betrieb des Gerätes:
- Tragen Sie geeignete Arbeitskleidung wie festes Schuhwerk mit rutschfester Sohle, eine robuste, lange Hose, Handschuhe, Schutzbrille und einen Gehörschutz. Benutzen Sie das Gerät nicht, wenn Sie barfuß gehen oder offene Sandalen tragen. Tragen Sie einen Atemschutz, um sich vor Staub zu schützen. - Tragen Sie keine Kleidung oder Schmuck, die am Lufteingang angesaugt werden könnten. Tragen Sie bei langem Haar eine schützende Kopfbedeckung.
- Überprüfen Sie regelmäßig die Funktionstüchtigkeit und Unversehrtheit des Gerätes, um Gefahren für die Bediener zu vermeiden.
- Das Gerät darf nicht von Kindern verwendet werden. Ebenso ist Personen die Arbeit mit dem Gerät untersagt, die die Betriebsanweisungen nicht vollständig kennen. Gesetze und
DE
lokale Bestimmungen können ein Mindestalter für die Benutzung vorsehen.
- Dieses Gerät kann von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen.
- Lassen Sie andere Personen nicht das Gerät oder das Verlängerungskabel berühren. Halten Sie das Gerät von Menschen, vor allem Kindern, und Haustieren fern.
- Achten Sie auf Kinder, Haus-tiere, offene Fenster, usw. Das geblasene Material kann in ihre Richtung geschleudert werden. Unterbrechen Sie die Arbeit, wenn diese sich in der Nähe aufhalten. Halten Sie einen Sicherheitsabstand von 5 m um sich herum ein.
- Schalten Sie das Gerät nicht ein, wenn es umgekehrt gehalten wird oder sich nicht in Arbeitsposition befindet.
- Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie es an die Stromversorgung anschließen, es aufnehmen oder tragen.
Wenn Sie beim Tragen des Gerätes den Finger am Schalter haben oder das Gerät einge-
schaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.
- Richten Sie das Gerät während des Betriebs nicht auf Personen, insbesondere den Luftstrahl nicht auf Augen und Ohren.
- Machen Sie sich mit Ihrer Umgebung vertraut und achten Sie auf mögliche Gefahren, die beim Arbeiten unter Umständen überhört werden können.
- Achten Sie bei der Arbeit auf einen sicheren Stand, insbesondere an Hängen. Halten Sie das Gerät immer mit beiden Händen fest und arbeiten Sie nur mit korrekt eingestelltem Tragegurt.
- Strecken Sie den Körper nicht zu weit und achten Sie darauf, nicht das Gleichgewicht zu verlieren.
- Inspizieren Sie die zu reini- gende Fläche sorgfältig und be- seitigen Sie alle Drähte, Steine, Dosen und sonstige Fremdkör- per.
- Lösen Sie Fremdkörper vor Blas-/Saugbeginn mit einem Rechen oder einem Besen.
- Verwenden Sie den gesamten Blasdüsenaufsatz, damit der Luftstrom nah am Boden arbeiten kann.
- Befeuchten Sie bei sehr trockenen Bedingungen die Oberfläche leicht oder verwenden Sie ein Sprühgerät, um die Staubbelastung zu verringern.
- Halten Sie Finger und Füße von der Ansaugrohröffnung und dem Flügelrad fern. Es besteht Verletzungsgefahr.
- Arbeiten Sie mit dem Gerät nicht, wenn Sie müde oder unkonzentriert sind oder nach der Einnahme von Alkohol oder Tabletten. Legen Sie immer rechtzeitig eine Arbeitspause ein. Gehen Sie mit Vernunft an die Arbeit. Bewegen Sie sich langsam, rennen Sie nicht.
- Eine längere Benutzung des Gerätes kann zu vibrationsbedingten Durchblutungsstörungen der Hände führen. Sie können die Benutzungsdauer jedoch durch geeignete Handschuhe oder regelmäßige Pausen verlängern.
- Benutzen Sie das Gerät nicht bei Regen, bei schlechter Witterung oder in feuchter Umgebung. Arbeiten Sie nur bei Tageslicht oder guter künstlicher Beleuchtung.
- Arbeiten Sie nicht mit einem beschädigten, unvollständigen oder ohne die Zustimmung des Herstellers umgebauten Gerät. Prüfen Sie vor dem Gebrauch den Sicherheitszustand des Gerätes, insbesondere der Netzanschlussleitung und des Schalters.
- Verwenden Sie das Gerät nur, wenn es vollständig montiert ist. - Verwenden Sie das Gerät in der Betriebsart Ansaugen nur, wenn der Fangsack angebracht ist. Überprüfen Sie den Fangsack regelmäßig auf Abnutzungen oder Beschädigungen.
- Saugen Sie keine brennenden, glühenden oder rauchenden Materialien (z.B. Zigaretten, Glut etc.), Dämpfe oder leicht entzündliche, giftige oder explosive Stoffe an.
- Benutzen sie nur Ersatz- und Zubehörteile, die vom Hersteller geliefert und empfohlen werden.
- Ziehen Sie den Stecker aus der Steckdose:
- wenn Sie das Gerät nicht benutzen, es transportieren oder es unbeaufsichtigt lassen;
- wenn Sie das Gerät kontrollieren, es reinigen oder Blockierungen entfernen;
- wenn Sie Reinigungs- oder Wartungsarbeiten vornehmen oder Zubehör auswechseln;
- wenn das Strom- oder Verlängerungskabel beschädigt ist;
- nach dem Kontakt mit Fremdkörpern oder bei abnormaler Vibration.
- Versuchen Sie nicht, das Gerät selbst zu reparieren, es sei denn, Sie besitzen hierfür eine Ausbildung. Sämtliche Arbeiten, die nicht in dieser Anleitung angegeben werden, dürfen nur von uns ermächtigten Kunden-dienststellen ausgeführt werden.
- Benutzen Sie das Gerät nicht in geschlossenen oder schlecht belüfteten Räumen.
- Benutzen Sie das Gerät nicht in der Nähe von entzündbaren Flüssigkeiten oder Gasen. Bei Nichtbeachtung besteht Brand- oder Explosionsgefahr.
- Bewahren Sie das Gerät an einem trockenen Ort und außerhalb der Reichweite von Kindern auf.
- Behandeln Sie Ihr Gerät mit Sorgfalt. Reinigen Sie regel-
DE
mäßig die Lüftungsschlitze und befolgen Sie die Wartungsvorschriften.
- Halten Sie alle Einlässe für die Kühlluft von Unrat frei.
Elektrische Sicherheit:
- Achten Sie darauf, dass die Netzspannung mit den Angaben des Typenschildes übereinstimmt.
- Schließen Sie das Gerät nach Möglichkeit nur an eine Steck-dose mit Fehlerstrom-Schutz-einrichtung (FI-Schalter) mit einem Bemessungsfehlerstrom von nicht mehr als 30 mA an.
- Überprüfen Sie vor jeder Benutzung die Netzanschlussleitung und das Verlängerungskabel auf Schäden und Alterung. Vermeiden Sie Körperberührungen mit geerdeten Teilen (z.B. Metallzäune,-pfosten).
- Die Kupplung des Verlängerungskabels muss vor Spritzwasser geschützt sein, aus Gummi bestehen oder mit Gummi überzogen sein. Verwenden Sie nur Verlängerungskabel, die für den Gebrauch im Freien bestimmt sind und entsprechend gekennzeichnet sind. Der Litzenquerschnitt des Verlängerungskabels muss mindestens 2,5 mm ^2 betragen. Rollen Sie eine Kabeltrommel vor Gebrauch immer ganz ab. Überprüfen Sie das Kabel auf Schäden.
- Halten Sie das Kabel vom Arbeitsbereich fern und führen Sie es grundsätzlich hinter der Bedienungsperson.
- Verwenden sie für die Anbringung des Verlängerungskabels die dafür vorgesehene Zugentlastung.
- Tragen Sie das Gerät nicht am Kabel. Benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.
- Beschädigte Kabel, Kupplung und Stecker oder den Vorschriften nicht entsprechende Anschlussleitungen dürfen nicht verwendet werden. Ziehen Sie bei Beschädigung des Netzkabels sofort den Stecker aus der Steckdose.
Berühren Sie auf keinen Fall das Netzkabel, solange der Netzstecker nicht gezogen ist.
- Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann ist dies vom Hersteller oder seinem Vertreter auszuführen, um Sicherheitsgefährdungen zu vermeiden.
- Benutzen Sie das Gerät nicht, wenn sich der Schalter nicht ein- und ausschalten lässt. Beschädigte Schalter müssen bei einer Kundendienstwerkstatt ersetzt werden.
- Überlasten Sie Ihr Gerät nicht. Arbeiten Sie nur im angegebenen Leistungsbereich. Verwenden Sie keine leistungs- schwachen Maschinen für schwere Arbeiten. Benutzen Sie Ihr Gerät nicht für Zwecke, für die sie nicht bestimmt sind.
Verwendungszweck
Das Gerät ist nur für das Ansaugen und Herausblasen von dürrem Blattwerk im privaten Haus- und Hobbygarten bestimmt. Jede andere Verwendung, die in dieser Anleitung nicht ausdrücklich zugelassen wird, kann zu Schäden am Gerät führen und eine ernsthafte Gefahr für den Benutzer darstellen.
Das Gerät darf nicht in Bereichen mit gesund heitsgefährdenden Stäuben oder als Nasssauger verwendet werden.
Das Gerät ist zum Gebrauch durch Erwachsene bestimmt. Jugendliche über 16 Jahre dürfen das Gerät nur unter Aufsicht benutzen. Die Benutzung des Gerätes bei Regen oder feuchter Umgebung ist verboten.
Dieses Gerät ist nicht zur gewerblichen Nutzung geeignet. Bei gewerblichem Einsatz erlischt die Garantie.
Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich.
Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden.
Allgemeine Beschreibung
Funktionsbeschreibung
Der Laubsauger besitzt ein Blattansaugewerk bzw. ein Gebläse für die Funktionen Ansaugen und Blasen. In der Betriebsart Ansaugen wird das angesaugte Laub zur Volumenverringerung zerkleinert und im Fangsack gesammelt. In der Betriebsart Blasen lässt sich das Laub schnell zusammenblasen oder aus schwer zugänglichen Orten wegblasen.
Zur leichteren Führung des Blas-/Saug-rohres am Boden dienen die Führungsrollen am unteren Ende des Rohres.
Zum Schutz des Bedieners darf das Gerät nur mit vollständig montiertem Ansaugrohr und Fangsack betrieben werden. Das Gerät ist zur Sicherheit schutzisoliert und benötigt keine Erdung.
Die Funktion der Bedienteile entnehmen Sie bitte den nachfolgenden Beschreibungen.
Übersicht
1 Führungsrollen
2a+2b Zweiteiliges Blas-/Saugrohr 3a+3b Rohr-Befestigungsschrauben
4 Zusatzgriff
5 Tragegurt
6 Befestigungsöse für den Trage- gurt
7 Drehzahlregler
8 Ein-/Ausschalter
9 Griffteil
10 Motorgehäuse
11 Lüftungsöffnungen
12 Netzkabel
13 Kabelhalter
14 Betriebsarten-Wahlschalter
15 Halterahmen für Fangsack
16 Fangsack
17 Reißverschluss zum Entleeren
18a+18bFangsack-Schlaufen
19 Gebläseöffnung
20 Ansaugöffnung
21 Halterung für Führungsrollen
Montageanleitung
Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker. Verwenden Sie nur Originalteile.
Auspacken
Packen Sie das Gerät aus und kontrollieren Sie, ob es vollständig ist. Entsorgen Sie das Verpackungsmaterial ordnungsgemäß.
DE
- Zweiteiliges Blas-/Saugrohr mit 2 Rohr-Befestigungsschrauben (lang)
- Griffteil mit 2 Befestigungsschrauben (kurz)
- Führungsrollen mit Halterung
- Tragegurt
- Motorgehäuse
- Fangsack
- Betriebsanleitung
Montieren
Betreiben Sie das Gerät nur, wenn das Blas-/Saugrohr komplett montiert sowie verschraubt ist und Fangsack und Tragegurt montiert sind.
Griffteil montieren
-
Schieben Sie das Griffteil (9) über die Griffaufnahmen am oberen und hinteren Motorgehäuse (10).
-
Prüfen Sie den korrekten Sitz.
- Schrauben Sie das Griffteil (9) mit der kleinen Schraube (9a) fest.
Blas-/Saugrohr montieren
- Ziehen Sie die ineinander geschobenen Teile des Blas-/Saug-rohres (2a+2b) auseinander.
- Stecken Sie die beiden Teile des Blas-/Saugrohres (2a+b) in-einander und verschrauben Sie diese miteinander (3a).
- Stecken Sie das obere Blas-/Saugrohr (2b) in die Gebläse-/Ansaugöffnung am Motorgehäuse (10).
- Befestigen Sie das Blas-/Saugrohr mit der Befestigungsschraube (3b).
Führungsrollen montieren
- Schieben Sie die Halterung (21) über das untere Blas-/Saugrohr
(2a) und schrauben Sie diese fest.
- Setzen Sie die Führungsrollen (1) rechts und links auf die Halterung (21) auf. Sie rasten ein.
Fangsack montieren
- Setzen Sie den Halterahmen (15) so auf die Öffnung am Motorgehäuse (10) auf, dass die Klick-In-Verschlüsse (22) hörbar einrasten.
- Befestigen Sie die Schlaufen (18a+18b) des Fangsacks (16) am oberen Blas-/Saugrohr (2b) und am Motorgehäuse (10).
Tragegurt einhängen
- Öffnen Sie den Verschluss am Tragegurt (5).
- Haken Sie den Tragegurt (5) in die Befestigungsöse (6) am Motorgehäuse (10). Schließen Sie den Verschluss am Tragegurt wieder.
Bedienung
Tragen Sie beim Arbeiten mit dem Gerät geeignete Kleidung und Arbeitshandschuhe.
Vergewissern Sie sich vor jeder Benutzung, dass das Gerät funktionstüchtig ist. Vergewissern Sie sich, dass der Fangsack und das Rohr richtig montiert sind und der Tragegurt korrekt für die Arbeit eingestellt ist.
Sollte ein Schalter beschädigt sein, darf mit dem Gerät nicht mehr gearbeitet werden.
Achten Sie darauf, dass die Netzspannung mit dem Typenschild am Gerät übereinstimmt.
Beachten Sie den Lärmschutz und örtliche Vorschriften. Betreiben Sie das Gerät nur zu vernünftigen Zeiten - nicht frühmorgens oder spät abends, wenn andere gestört werden könnten.
Nach dem Ausschalten des Gerätes dreht sich das Flügelrad noch einige Zeit weiter. Verletzungsgefahr durch sich drehendes Werkzeug.
Inbetriebnahme
Achten Sie vor dem Einschalten darauf, dass das Gerät keine Gegenstände berührt. Achten Sie auf einen sicheren Stand.
-
Formen Sie aus dem Ende des Verlängerungskabels eine Schlaufe und befestigen Sie diese am Kabelhalter (13). Durch die Zugentlastung wird ein unbeabsichtigtes Lösen der elektrischen Steckverbindung vermieden.
-
Schließen Sie das Gerät an die Netzspannung an.
- Legen Sie den Tragegurt (5) um und stellen Sie ihn auf die optimale Länge ein. Halten Sie das Gerät mit einer Hand am Gehäusegriff (9) und mit der anderen am Zusatzgriff (4).
- Zur Wahl der Betriebsart drehen Sie den Betriebs arten-Wahlschalter (14) auf das gewünschte Symbol. Der Schalter rastet hörbar ein.
Betriebsart Ansaugen
Betriebsart Blasen
Vor dem Wechsel der Betriebsart muss das Gerät unbedingt ausgeschaltet werden.
- Zum Einschalten drücken Sie den Ein-/Ausschalter (8), das Gerät läuft an. Zum Ausschalten lassen Sie den Ein-/Ausschalter (8) los.
- Mit dem Drehzahlregler (7) stellen Sie die optimale Blas- und Saugstärke ein.
Um den Geräuschpegel und den Stromverbrauch des Gerätes niedrig zu halten und um Schwingungsschäden zu vermeiden, arbeiten Sie mit einer möglichst niedrigen Motordrehzahl.
Arbeiten mit dem Gerät
Das Gerät darf für folgende Ein- satzzwecke verwendet werden: - Als Ansaugewerk zum Ansau- gen von dürrem, trockenen Blatt- werk, als Gebläse zum Anhäufen von dürrem Blattwerk oder zum Wegblasen aus schwer zugäng- lichen Stellen (z. B. unter PKWs). - Als Ansaugwerk fungiert es auch als Häcksler. Die trockenen Blätter werden zerkleinert, ihr Volumen verringert und für eine eventuelle Kompostierung vorbereitet. Jede andere als die oben be- schriebenen Verwendungen kann zu Schäden an der Maschi- ne führen und eine Gefahr für den Benutzer darstellen.
Schalten Sie das Gerät aus und ziehen Sie sofort den Netzstecker bei Blockieren des Flügelrades und wenn das Kabel be-
schädigt oder verwickelt ist. Es besteht Verletzungsgefahr.
Achten Sie beim Arbeiten darauf, nicht mit dem Gerät gegen harte Gegenstände zu stoßen, die Schäden verursachen können. Saugen Sie keine Festkörper wie Steine, dicke Äste oder Astabschnitte, Tannenzapfen oder ähnliches an, da diese das Gerät, insbe sondern das Häckselwerk, beschädigen könnten. Reparaturen dieser Art unterliegen nicht der Garantie.
Betriebsart Ansaugen:
- Stellen Sie den Betriebsarten-Wahlschalter auf das Symbol (siehe Inbetriebnahme).
Prüfen Sie, ob der Fangsack korrekt montiert ist. - Achten Sie darauf, dass nicht zu große Laubmengen gleichzeitig angesaugt werden. So vermeiden Sie, dass das Blas-/Saugrohr verstopft und das Flügelrad blockiert.
Um den Fangsack nicht unnötig zu verschleihen, vermeiden Sie es, ihn während der Arbeit über den Boden zu schleifen.
Stoppt das Gerät während der Bedienung plötzlich und saugt nicht, so ist es sofort auszuschalten. Ziehen Sie den Netzstecker und überzeugen Sie sich davon, dass kein Material zwischen Schredder-Flügelrad und Gehäuse eingeklemmt ist. Führen Sie die Arbeiten wie unter Kapitel „Reinigung und Wartung“ beschrieben aus. Startet das Gerät danach nicht, so wenden Sie sich an Ihr Service-Center.
Fangsack entleeren:
Bei vollem Fangsack vermindert sich das Saugvermögen erheblich. Wenn der Beutel voll ist oder die Saugleistung des Gerätes nachlässt, muss der Fangsack geleert werden.
Schalten Sie das Gerät aus und ziehen Sie vor dem Entleeren des Fangsacks den Netzstecker. Gefahr durch elektrischen Schlag!
-
Warten Sie, bis das Flügelrad stillsteht.
-
Um den Fangsack (16) zu entfernen, hängen Sie die Schlau- fen (18a+18b) aus und drücken Sie die beiden seitlichen Klick-In-Verschlüsse (21) am Halter- ahmen (15) nach innen.
-
Öffnen Sie den Reißverschluss (17) am Fangsack (16) und entleeren Sie ihn vollständig.
-
Montieren Sie den entleerten Fangsack wieder (siehe Kapitel „Montageanleitung“).
Kompostierbares Material gehört nicht in den Hausmüll!
Betriebsart Blasen:
- Stellen Sie den Betriebsarten-Wahlschalter auf das Symbol (siehe Inbetriebnahme).
- Ein optimales Ergebnis beim Einsatz des Gebläses erhalten Sie mit einem Abstand zum Boden von 5 - 10 cm.
- Beginnen Sie die Arbeit mit der höchsten Blasleistung, um die herumliegenden Blätter rasch zu sammeln. Eine niedrigere Blasleistung wählen Sie, um den zuvor zusammengetragenen Laubhaufen zu verdichten.
- Lösen Sie vor dem Blasen am Boden anhaftende Blätter mit einem Besen oder Rechen.
- Feuchten Sie sehr trockenes Laub vor dem Blasen an, damit kein Staub aufgewirbelt wird.
• Die Führungsrollen am Rohrende dienen der Arbeitserleichterung auf ebenen Flächen.
Richten Sie den Luftstrahl von sich weg. Achten Sie darauf, keine schweren Gegenstände aufzuwirbeln und so jemanden zu verletzen oder etwas zu beschädigen.
Reinigung und Wartung
Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker.
Lassen Sie Arbeiten, die nicht in dieser Anleitung beschrieben sind, von einer von uns ermächtigten Kundendienststelle durchführen. Verwenden Sie nur Originalteile.
Kontrollieren Sie das Gerät vor jedem Gebrauch auf offensichtliche Mängel wie lose, abgenutzte oder beschädigte Teile, korrekten Sitz von Schrauben oder anderer Teile. Tauschen Sie beschädigte Teile aus. Überprüfen Sie regelmäßig den Fangsack auf Verschleiß oder Beschädigung.
Führen Sie folgende Reinigungsarbeiten regelmäßig durch. Dadurch ist eine lange und zuverlässige Nutzung gewährleistet.
Reinigung
Reinigen Sie das Gerät jeweils sofort nach der Arbeit, da sich sonst Schmutz mit Blattresten verhärtet
und festsetzt und möglicherweise nicht mehr zu entfernen ist, ohne das Motorgehäuse zu demontieren. Solche Reinigungsarbeiten unterliegen nicht der Garantie.
Verwenden Sie keine Reinigungs- bzw. Lösungsmittel. Sie könnten das Gerät damit irreparabel beschädigen. Chemische Substanzen können die Kunststoffteile des Gerätes angreifen.
- Reinigen Sie das Gerätegehäuse, das Blas-/Saugrohr und die Lüftungsschlitze regelmäßig mit einer weichen Bürste oder einem Tuch. Reinigen Sie das Gerät niemals unter fließendem Wasser.
- Nehmen Sie nach Beenden der Arbeit den Fangsack ab, stülpen ihn um und bürsten ihn gründlich aus. So vermeiden Sie das Entstehen von Schimmel und unangenehmen Gerüchen.
- Befreien Sie den Auslassbereich von etwaigen geschredderten Resten.
Verstopfungen beseitigen
Laub und frische Pflanzenabschnitte können ggf. das Gerät verstopfen.
Auslassbereich reinigen:
- Entfernen Sie den Fangsack.
- Reinigen Sie den äußeren Auslassbereich am Gerät.
- Stellen Sie den Betriebsarten-Wahlschalter auf das Symbol Ansaugen.
- Entfernen Sie Schmutzrückstände im inneren Auslassbereich mit einer Flaschenbürste o.ä. Entfernen Sie sperrige Gegenstände mit einem stumpfen und unscharfen Werkzeug.
DE
Blas-/Saugrohr und Flügelrad reinigen:
- Lösen Sie die 2 Rohr-Befestigungsschrauben (3a+3b) und ziehen Sie die beiden Teile des Blas-/Saugrohres (2a+2b) ab.
- Reinigen Sie das Innere des zweiteiligen Blas-/Saugrohres.
- Entfernen Sie Schmutzrückstände am Flügelrad vorsichtig mit einer Flaschenbürste o.ä. und sperrige Gegenstände mit einem stumpfen und unscharfen Werkzeug.
- Überprüfen Sie, ob das Flügelrad sich leicht drehen lässt und in einwandfreiem Zustand ist. Lassen Sie ein defektes Flügelrad von einer ermächtigten Kundendienststelle ersetzen.
- Montieren Sie das Blas-/Saugrohr wieder und verschrauben es.
Fangsack auswechseln
Wechseln Sie einen defekten Fangsack aus. Verwenden Sie nur einen Original-Fangsack (siehe Kapitel „Ersatzteile“), ansonsten erlischt der Garantieanspruch.
Aufbewahrung
- Lagern Sie das Gerät an einem trockenen, frostsicheren Ort, der für Kinder unzugänglich ist.
- Setzen Sie das Gerät nicht dem direkten Sonnenlicht aus, sondern lagern Sie es im Dunkeln oder Halb-dunkeln.
- Umhüllen Sie das Gerät nicht mit Ny- lonsäcken, da sich Feuchtigkeit bilden könnte.
- Reinigen Sie das Gerät am Saisonende und zum Überwintern gründlich. Reinigen Sie den Fangsack, indem Sie ihn abnehmen, entleeren
und mit handwarmem Wasser und Neutralseife waschen. Bringen Sie den getrockneten Beutel wieder an.
Entsorgung/ Umweltschutz
Führen Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.
Elektrische Geräte gehören nicht in den Hausmüll.
Geben Sie das Gerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und Metallteile können sortenrein getrennt werden und so einer Wiederverwertung zugeführt werden. Fragen Sie hierzu Ihren Händler.
Die Entsorgung Ihrer defekten eingesendeten Geräte führen wir kostenlos durch.
Technische Daten
Laubsauger......EL 2800
Nenneingangs- spannung.....230-240 V\~, 50 Hz Leerlaufdrehzahl n 0 ..... 6000-15000 min ^-1 Schutzklasse ..... □ II Nennleistung, max. .....2800 W Luftaustrittsgeschwindigkeit, max.....140-270 km/h Saugleistung, max. .....14 m ^3 /min Inhalt Fangsack.....40 l Häckselleistung, max. .....1:10 Gewicht .....ca. 3,2 kg Schalldruckpegel (L pA ).....86 dB(A), K pA =3 dB Schallleistungspegel (L WA ) garantiert.....99 dB(A) gemessen .....96,0 dB(A); K WA =3 dB Vibration (a h ).....4,5 m/s ^2 ; K=1,5 m/s ^2
Schall und Vibration:
Lärm- und Vibrationswerte wurden entsprechend den in der Konformitätserklärung genannten Normen und Bestimmungen ermittelt. Die Betriebszustände während der Messung und die, für die Messung angewandten Verfahren nach EN 15503, Annex A, Annex B.
- Warnung! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor die Maschine bedient wird.
Technische und optische Veränderungen können im Zuge der Weiterentwicklung ohne Ankündigung vorgenommen werden. Alle Maße, Hinweise und Angaben dieser Bedienungsanleitung sind deshalb ohne Gewähr. Rechtsansprüche, die aufgrund der Bedienungsanleitung gestellt werden, können daher nicht geltend gemacht werden.
Dieses Gerät ist für den Betrieb an einem Stromversorgungsnetz mit einer Systemnetzimpedanz Zmax am Übergabepunkt (Hausanschluss) von maximal 0,28 Ohm vorgesehen. Der Anwender hat sicherzustellen, dass das Gerät nur an einem Stromversorgungsnetz betrieben wird, das die Anforderungen erfüllt. Wenn nötig, kann die Systemimpedanz beim lokalen Energieversorgungsunternehmen erfragt werden.
Ersatzteile
Ersatzteile können Sie direkt über Ihr Service-Center bestellen.
Zubehör-Bestellnummern:
91104238.....Fangsack mit Halterung 91104241.....Führungsrollen mit Halterung 91104236.....Tragegurt
Geben Sie für alle weiteren Ersatzteile bei der Bestellung unbedingt den Maschinen- typ und die Teilenummer in der Explosi-onszeichnung an.
Ersatzteile und Zubehör erhalten Sie unter www.grizzly-service.eu.
Garantie
Für dieses Gerät leisten wir 24 Monate Garantie. Diese Garantie gilt nur gegenüber dem Erstkäufer und ist nicht übertragbar. Bei gewerblicher Nutzung erlischt die Garantie. Schäden, die auf natürliche Abnutzung, Überlastung oder unsachgemäße Bedienung zurückzuführen sind, bleiben von der Garantie ausgeschlossen. Bestimmte Bauteile unterliegen einem normalen Verschleiß und sind von der Garantie ausgeschlossen. Insbesondere zählen hierzu Flügelrad, Fangsack und Kohlebürsten, sofern die Beanstandungen nicht auf Materialfehler zurückzuführen sind.
Voraussetzung für Garantieleistungen ist zudem, dass die in der Betriebsanleitung angegebenen Hinweise zur Anwendung, Reinigung und Wartung eingehalten wurden. Schäden, die durch Material- oder Herstellerfehler entstanden sind, werden unentgeltlich durch Ersatzlieferung oder Reparatur beseitigt.
Voraussetzung ist, dass das Gerät unzerlegt und mit Kauf- und Garantienachweis an den Händler zurückgegeben wird.
Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserem Service-Center durchführen lassen. Unser Service-Center erstellt Ihnen gerne einen Kostenvoranschlag.
Wir können Geräte nur bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.
Unfrei - per Sperrgut, Express oder mit sonstiger Sonderfracht - eingeschickte Geräte werden nicht angenommen.
Versichern Sie sich bitte vor dem Versand, dass das Gerät nicht als „Sperrgut“ eingestuft wird. Das könnte der Fall sein, wenn die Verpackung nicht ausreichend ist oder wenn das Gerät nur mit Packpapier umwickelt eingeschickt wird.
Die Entsorgung Ihrer defekten eingesendeten Geräte führen wir kostenlos durch.
Fehlersuche
| Problem Mögliche Ursache Fehlerbehebung | ||
| Gerät startet nicht | Netzspannung fehlt | Steckdose, Kabel, Leitung, Stecker und Sicherung prüfen, ggf. Reparatur durch Elektro-fachmann |
| Ein-/Ausschalter (8) defekt | Reparatur durch KundendienstKohlebürs | |
| Motor defekt | ||
| Blas-/ Saugrohr (2a+2b) nicht vollständig montiert | zweiteiliges Blas-/Saugrohr (2a+2b) korrekt montieren | |
| Gerät arbeitet mit Unterbrechungen | Stromkabel beschädigt Kabel | überprüfen, ggf. wechseln |
| Interner Wackelkontakt | Reparatur durch Kundendienst | |
| Ein-/Ausschalter (8) defekt | ||
| Geringe oder fehlende Saugleistung | Fangsack (16) ist voll Fangsack (16) leeren | |
| Fangsack (16) ist ver-schmutzt | Fangsack (16) reinigen | |
| Wahlschalter (14) in falscher Position | Wahlschalter (14) auf das  Symbol Ansaugen stellen | |
| Gerät ist verstopft oder durch Fremdkörper blockiert | Verstopfungen oder Blockie-rungen beseitigen (s. Kapitel „Reinigung und Wartung“) | |
| Geringe oder fehlende Blasleitung | Wahlschalter (14) in falscher Position | Wahlschalter (14) auf das  Symbol Blasen stellen |
| Drehzahlregler (7) in falscher Position | Drehzahlregler (7) hochdrehen | |
| Flügelrad bewegt sich nicht | Fremdkörper blockiert Flügelrad | Blockierung beseitigen (s. Kapitel „Reinigung und Wartung“) |
Table des matières
Technische gegevens 43
Garantie 44
Gewicht ......ca. 3,2 kg
Geluidsdrukniveau
Original EG-Konformitätserklärung |   |
| Hiermit bestätigen wir, dass der LaubsaugerBaureihe EL 2800Seriennummer201712000001 - 201712002000folgenden einschlägigen EU-Richtlinien entspricht: | Nous certifions que la fabrication de l'aspirateur de feuilles,série EL 2800Numéro de série201712000001 - 201712002000répond aux lignes directrices de la CE: |
| 2006/42/EG • 2014/30/EU • 2000/14/EG2005/88/EG • 2011/65/EU* | 2006/42/EC • 2014/30/EU • 2000/14/EC2005/88/EC • 2011/65/EU* |
| Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte- Normen sowie nationale Normen und Bestimmungen angewendet: | Pour garantir la conformité, on a appliqué les normes harmonisées ainsi que les normes et déterminations nationales suivantes : |
| EN 60335-1:2012/A11:2014 • EN 62233:2008EN 55014-1:2006/A2:2011 • EN 55014-2:2015EN 61000-3-2:2014 • EN 61000-3-3:2013 • EN 50636-2-100:2014 | |
| Zusätzlich wird entsprechend der Geräuschemissionsrichtlinie 2000/14/EG bestätigt:SchallleistungspegelGarantiert: 99 dB(A)Gemessen: 96,0 dB(A)Angewendetes Konformitätsbewertungsverfahren entsprechend Anhang V / 2000/14/EG | De plus, conformément à la directive sur les émissions de bruit 2000/14/EC, nous confirmons :Niveau de puissance sonoregaranti: 99 dB(A)mesuré: 96,0 dB(A)Procédé utilisé pour l'évaluation de la conformité en fonction de l'annexe V / 2000/14/EC |
| Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller: | Le fabricant assume seul la responsabilité d'établir la présente déclaration de conformité : |
| [IMAGE] | |
Grizzly Tools GmbH & Co. KG
Kunden-Service
Stockstädter Straße 20
63762 Großostheim
Tel.: 06026-9914-441
Fax: 06026-9914-499
e-mail: service-baumarkt@grizzly.biz
Homepage: www.grizzly.biz
I.T.S. Winschoten bv
Homepage: www.hecht.cz
