| Typ produktu | Vysavač-foukač listí s drtičem |
| Značka | Grizzly |
| Model | EL 2800 |
| Napájecí napětí | 230-240 V~, 50 Hz |
| Maximální jmenovitý výkon | 2800 W |
| Otáčky naprázdno | 6000-15000 min⁻¹ |
| Rychlost vstupu vzduchu | 140-270 km/h |
| Maximální sací výkon | 14 m³/min |
| Objem sběrného vaku | 40 L |
| Hmotnost | asi 3,2 kg |
| Hladina akustického tlaku (LpA) | 86 dB(A) |
| Zaručená hladina akustického výkonu (LWA) | 99 dB(A) |
| Vibrace (ah) | 4,5 m/s² |
| Třída ochrany | II |
| Maximální stupeň drcení | 1:10 |
| Určení použití | Soukromá zahrada, domácí použití |
| Údržba | Pravidelně čistěte měkkým kartáčem; nepoužívejte rozpouštědla |
| Bezpečnost | Používejte rukavice, ochranné brýle, protihlukovou čelenku; udržujte vzdálenost 5 m |
| Záruka | 24 měsíců pro prvního kupujícího |
| Hlavní náhradní díly | Sběrný vak (91104238), vodicí kolečka (91104241), popruh (91104236) |
Často kladené otázky - EL 2800 Grizzly
Dotazy uživatelů ohledně EL 2800 Grizzly
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Foukač ve formátu PDF zdarma! Najděte svůj návod EL 2800 - Grizzly a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. EL 2800 značky Grizzly.

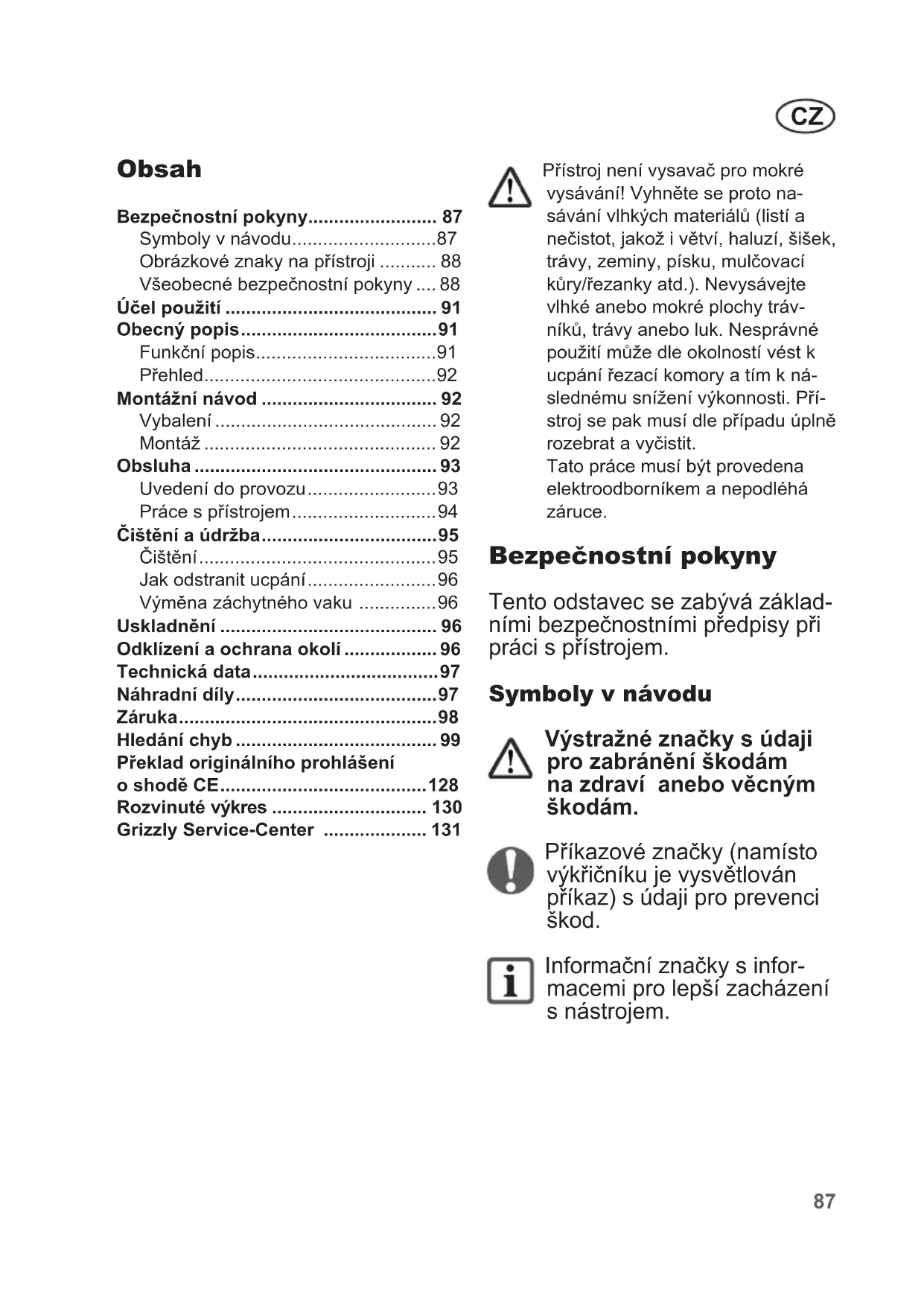

NÁVOD K OBSLUZE EL 2800 Grizzly
CZ Překlad originálního návodu k obsluze....87
Před prvním uvedením do provozu si prosím pozorně přečtěte tento návod k obsluze. Tento návod dobře uschovejte a předejte jej každému dalšími uživateli, aby byly tyto informace kdykoliv k dispozici.
Bezpečnostní pokyny.... 87
Symboly v návodu....87
Obrázkové znaky na přístroji ..... 88
Všeobecné bezpečnostní pokyny .... 88
Účel použití 91
Obecný popis....91
Funkční popis....91
Přehled....92
Montážní návod 92
Vybalení 92
Montáž 92
Obsluha 93
Uvedení do provozu....93
Práce s přístrojem....94
Čištění a údržba....95
Čištění......95
Jak odstranit ucpání....96
Výměna záchytného vaku .....96
Uskladnění 96
Odklízení a ochrana okolí 96
Technická data....97
Náhradní díly....97
Záruka....98
Hledání chyb 99
Překlad originálního prohlášení o shodě CE....128
Přístroj není vysavač pro mokré vysávání! Vyhněte se proto nasávání vlhkých materiálů (listí a nečistot, jakož i větví, haluzí, šišek, trávy, zeminy, písku, mulčovací kůry/řezanky atd.). Nevysávejte vlhké anebo mokré plochy trávníků, trávy anebo luk. Nesprávné použití může dle okolností vést k ucpání řezací komory a tím k následnému snížení výkonnosti. Přístroj se pak musí dle případu úplně rozebrat a vyčistit.
Tato práce musí být provedena elektroodborníkem a nepodléhá záruce.
Bezpečnostní pokyny
Tento odstavec se zabývá základními bezpečnostními předpisy při práci s přístrojem.
Symboly v návodu
Výstražné značky s údaji pro zabránění škodám na zdraví anebo věcným škodám.
Příkazové značky (namísto výkřičníku je vysvětlován příkaz) s údaji pro prevenci škod.
Informační značky s informacemi pro lepší zacházení s nástrojem.

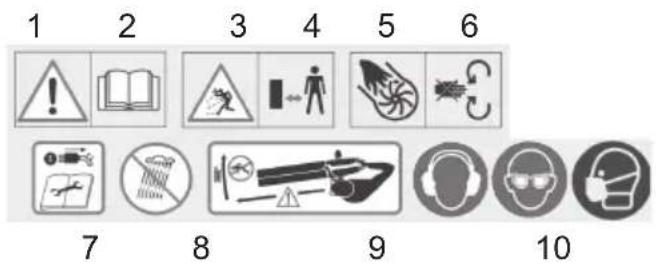

Obrázkové znaky na přístroji
2 Před použitím přístroje pozorně přečtěte návod pro obsluhu.
3 Ñebezpečí zranění odmrštěnými díly.
4 Zamezte vstupu nepovolaných osob.
5 Nebezpečí zranění ostrými hranami.
6 Dávejte pozor na své prsty na rukou a nohou.
7 Před prováděním údržbářských a opravných prací vytáhněte síťovou zástrčku.
Vytáhněte síťovou zástrčku, je-
-li poškozen kabel.
8 Nevystavujte prístroj vlhkosti.
Nepracujte za déště.
9 Dodržte bezpečnostní vzdálenost 5 m kolem sebe.
10 Používejte ochrany očí, sluchu a masky proti prachu.
Elektrické přístroje nepatří do domácího odpadu.
Ochranná třída
Zaručená úroveň akustické- ho výkonu
Pozor! Před zapnutím zařízení musí být obě odsávací trubky a kryt zařízení spojeny k sobě
a upevněny pomocí dvou šroubů na krytu.
Všeobecné bezpečnostní pokyny
Dříve než zahájíte práci, seznamte se se všemi částmi přístroje a správnou obsluhou. Zajistěte, abyste přístroj mohli v případě potřeby ihned zastavit. Neodborné použití může vést k těžkým zraněním.
Pozor! Při používání přístrojů je třeba pro ochranu proti úrazu elektrickým proudem, nebezpečí poranění a požáru dodržet následující zásadní bezpečnostní opatření:
Bezpečnost práce:
- Prostředky pro ochranu osob chrání Vaše vlastní zdraví a zdraví jiných osob a zajišťují plynulý provoz přístroje:
- Noste vhodný pracovní oděv jako pevnou obuv s protisklu-zovou podrážkou, robustní, dlouhé kalhoty, rukavice, ochranné brýle a ochranu sluchu. Přístroj nepoužívejte, když jste bosí nebo máte ote-vřené sandály. Noste ochra-nu dýchacího ústrojí, abyste se chránili před prachem.
- Nenoste oděv nebo šperky, které mohou být nasáty na vstupu vzduchu. V případě, že máte dlouhé vlasy, noste ochrannou pokrývku hlavy.
- Pravidelně kontrolujte funkčnost a neporušenost prístroje,
abyste zabránili nebezpečí pro obsluhu.
- Přístroj nesmí používat děti. Rovněž je práce s přístrojem zakázaná osobám, které úplně neznají provozní pokyny. Zákony a místní ustanovení mohou stanovit minimální věk pro používání.
- Tento přístroj smí používat použít osoby s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo mající nedostatek zkušeností a znalostí, pokud je na ně dohlíženo nebo byly ohledně bezpečného používání přístroje poučeny a chápou nebezpečí z něj vyplývající. Děti si s přístrojem nesmí hrát.
- Ñnenechávejte jiné osoby, aby se dotýkaly přístroje nebo prodlužovacího kabelu. Přístroj se nesmí nacházet v blízkosti lidí, především dětí a domácích zvířat.
- Dávejte pozor na děti, domácí zvířata, otevřená okna atd. Foukaný materiál může být odhozen do jejich směru. Přerušte práci, když se zdržují ve Vaší blízkosti. Dodržte bezpečnostní vzdálenost 5 m kolem sebe.
- Nezapínejte přístroj, když je držen opačně nebo se nenachází v pracovní poloze.
- Zabraňte nezamýšlenému uvedení do provozu. Ujistěte se o tom, že je přístroj vypnutý, než ho připojíte k napájení proudem, než ho uchopíte nebo budete přenášet.
Když budete mít při nošení přístroje palec na spínači nebo připojíte zapnutý přístroj k napájení proudem, může to vést k úrazům.
- Přístroj během provozu nesmí směřovat na osoby, zejména proud vzduchu nesmí směřovat na oči a uši.
- Seznamte se se svým okolím a dbejte na možná nebezpečí, která při práci můžete případně přeslechnout.
- Dbejte při práci na to, abyste bezpečně stáli, zejména na svazích. Přístroj vždy držte pevně oběma rukama a pracujte jen se správně nastaveným popruhem.
- Nenatahujte se příliš daleko a dávejte pozor, abyste neztratili rovnováhu.
- Pečlivě zkontrolujte čištěnou plochu a odstraňte všechny dráty, kameny, plechovky a jiná cizí tělesa.
- Před zahájením foukání/sání uvolněte cizí těleso hráběmi nebo koštětem.
- Použijte celý nástavec foukací trubky, aby mohl proud vzduchu pracovat blízko u země.
- Při velmi suchých podmínkách lehce navlhčete povrch ke snížení zatížení atmosféry pra-chem.
- Prsty a nohy se nesmí nacházet v blízkosti otvoru sací trubky a křídlového kola. Existuje nebezpečí zranění.
- Nepracujte s přístrojem, pokud jste unavení nebo nesoustředění nebo po požití alkoholu nebo léků. Vždy včas vložte pracovní přestávku. K práci přistupujte s rozumem. Pohybujte se pomalu, neběhejte.
- Při delším používání přístroje může z důvodu vibrací dojít
CZ
k poruchám prokrvení rukou. Dobu použití však můžete prodloužit používáním vhodných rukavic nebo pravidelnými přestávkami.
- Nepoužívejte přístroj za deště, při špatném počasí nebo ve vlhkém prostředí. Pracujte jen za denního světla nebo při dobrém umělém osvětlení.
- Nepracujte s poškozeným, neúplným přístrojem nebo přístrojem přestavěným bez souhlasu výrobce. Před použitím zkontrolujte bezpečnostní stav přístroje, zejména síťového přívodu a spínače.
- Používejte přístroj pouze v případě, že je kompletně smontovaný.
- Používejte přístroj v režimu Nasávání jen v případě, že je umístěný sběrný pytel. Pravidelně kontrolujte opotřebení nebo poškození sběrného pytle.
- Nesajte hořlavé, žhnoucí nebo kouřící materiály (např. ciga-rety, řeřavé uhlíky atd.), páry nebo snadno vznětlivé, jedova-té nebo výbušné látky.
- Používejte pouze náhradní díly a příslušenství dodané a doporučené výrobcem.
- Vytáhněte zástrčku ze zásuvky: - když přístroj nebudete pou- žívat, při jeho přepravě nebo když ho necháte bez dohledu;
- když přístroj budete kontrolovat, čistit nebo budete odstraňovat blokace;
- když budete provádět čisticí nebo údržbářské práce nebo vyměňovat příslušenství;
- když je poškozený elektrický
nebo prodlužovací kabel; - po kontaktu s cizími tělesy nebo při abnormální vibraci.
- Nepokoušejte se přístroj opravovat sami, ledaže máte odpovídající vzdělání. Veškeré práce, které nejsou uvedeny v tomto návodu, smí provádět pouze námi zmocněná servisní střediska.
- Nepoužívejte přístroj v uzavřených nebo špatně větraných prostorech.
- Nepoužívejte přístroj v blízkosti zápalných kapalin nebo plynů. Při nedodržení existuje nebezpečí požáru nebo výbuchu.
- Uložte přístroj na suchém místě a mimo dosah dětí.
- S přístroje zacházejte pečlivě. Pravidelně čistěte větrací štěrbiny a dodržte předpisy pro provádění údržby.
- Úchovávejte všechny vstupní otvory chladicího vzduchu čisté a průchodné.
Elektrická bezpečnost:
- Dbejte na to, aby síťové napětí souhlasilo s údaji na typovém štítku.
- Připojte přístroj dle možnosti pouze do zásuvky s ochranným zařízením proti chybnému proudu (FI spínač) s jmenovitým chybným proudem ne větším než 30 mA.
- Zkontrolujte před každým použitím síťový přívod a prodlužovací kabel, zda se nevyskytují škody a stárnutí. Zabraňte tomu, aby se tělo dotýkalo uzemněných dílů (např. kovové ploty, sloupky).
- Spojení prodlužovacího kabelu musí být ochráněno před stří-
kající vodou, musí se skládat z gumy nebo být potažené gumou. Používejte pouze prodlužovací kabely určené k venkovnímu použití a jsou příslušně označené. Průřez pramenů prodlužovacího kabelu musí činit alespoň 2,5 mm ^2 . Navíjecí buben před použitím vždy úplně odviňte. Zkontrolujte, zda není kabel poškozený.
- Kabel se nesmí nacházet v blízkosti pracovního úseku a je třeba ho zásadně vést za obsluhující osobou.
- Používejte pro umístění prodlužovacího kabelu odlehčení od tahu, které je k tomu určeno.
- Nenoste přístroj za kabel. Nepoužívejte kabel k tomu, abyste vytáhli zástrčku ze zásuvky. Chraňte kabel před horkem, olejem a ostrými hranami.
- Poškozené kabely, spojení a zástrčky nebo přípojná vedení neodpovídající předpisům se nesmí používat. Vytáhněte při poškození síťového kabelu ihned zástrčku ze zásuvky. V žádném případě se nedotý- kejte síťového kabelu, dokud není vytažené zástrčka.
- Je-li přípojné vedení tohoto nástroje poškozené, musí být skrze výrobce anebo jeho servisní službu zákazníkům anebo podobně kvali☐kovanou osobou nahrazené, aby se vyvarovalo ohrožením.
- Nepoužívejte přístroj v přípa-dě, že není možné zapnout a vypnout spínač. Poškozené spínače musí být vyměněny v dílně zákaznického servisu.
- Nepřetěžujte Váš přístroj. Pra- cujte jen v uvedeném rozsahu
výkonů. nepoužívejte stroje se slabým výkonem na těžkou práci. Nepoužívejte Váš přístroj k účelům, k nimž není určený.
Účel použití
Přístroj má sloužit pouze k foukání a vysávání suchého listí v soukromých zahradách a zahrádkářských zařízeních.
Jakékoliv jiné použití, které v tomto návo- du není výslovně povoleno, může mít za následek poškození přístroje a znamenat vážné nebezpečí pro uživatele.
Přístroj nesmí být používán v oblastech se zdraví škodlivým prachem nebo jako mokrý vysavač.
Přístroj je určen pro dospělé uživatele.
Mladiství nad 16 let mohou přístroj užívat pouze pod dohledem. Užívání přístroje za deště nebo ve vlhkém prostředí je zakázáno.
Tento přístroj není určený pro komerční využití.
Při komerčním použití záruka zanikne.
Obsluha nebo uživatel je odpovědný za nehody nebo škody způsobené jiným osobám nebo jejich majetku.
Výrobce neručí za škody, které byly způsobeny nepředpisovým použitím nebo nesprávnou obsluhou.
Obecný popis
Funkční popis
Vysavač listí vlastní zařízení pro nasávání listí, popř. dmýchadlo pro funkce sání a foukání. V provozním režimu sání je nasáté listí rozdrceno, aby se snížil objem, a shro-mážděno v sběrném pytli. V provozním reži-mu foukání lze listí rychle sfouknout k sobě nebo odfouknout z těžko dostupných míst. Pro snadné vedení foukací/sací trubky po zemi slouží vodicí kolečka na spodním kon-ci trubky.
CZ
Pro ochranu obsluhy se smí přístroj provozovat pouze s kompletně namontovanou sací trubkou a sběrným pytlem. Přístroj je pro bezpečnost ochranně izolován a nepotřebuje uzemnění.
Přehled
1 Vodicí kolečka
2a+2b Dvoudílná foukací/sací trubka
3a+3b Šrouby pro upevnění trubky
4 Přídavná rukojeť 5 Popruh
6 Upevňovací oka pro popruh
7 Regulátor otáček
8 Zapínač/vypínač
9 Rukojeť přístroje
10 Skřín motoru
11 Větrací otvory
12 Sítový kabel
13 Kabelový držák
14 Voličový přepínač provozních režimů
15 Nosný rám pro sběrný pytel
16 Sběrný pytel
17 Zip pro vyprázdnění
18a+18b Poutka pro sběrný pytel
19 Otvor dmýchadla
20 Nasávací otvor
21 Držák na vodicí kolečka
Montážní návod
Před veškerými pracemi na přístroji vytáhněte sít'ovou zástrčku. Používejte pouze originální díly. Jinak hrozí nebezpečí poranění.
Vybalení
Vybalte přístroj a zkontrolujte, zda je úplný. Obalový materiál řádně zlikvidujte.
- Dvoudílná foukací/sací trubka s 2 rouby pro upevnění trubky (dlouhý)
- Rukojeť přístroje se 2 upevňovacími šrouby (krátké)
- Vodicí kolečka s držákem
- Popruh
- Skřín motoru
- Sběrný pytel
- Návod k obsluze
Montáž
Používejte přístroj pouze za předpokladu, že je kompletně namontována a našroubována foukací/sací trubka a je nasazen sběrný pytel a popruh.
Montáž rukojeti přístroje
-
Přesuňte část rukojeti přístroje (9) přes úchytky rukojeti na horní a zadní části skříně motoru (11).
-
Zkontrolujte správné usazení.
-
Upevněte část rukojeti přístroje (9) pomocí 2 dodávaných šroubů.
Montáž foukací/sací trubky
-
Roztáhněte navzájem stáhnuté díly foukací/sací trubky (2a+b) od sebe.
-
Nasad'te do sebe oba díly fou- kací/sací trubky (2a+b) a se- šroubujte je (3a).
-
Nasad'te horní foukací/sací trubku (2b) do otvoru dmychadla na skříni motoru (10).
-
Upevněte foukací/sací trubku po- mocí upevňovacích šroub (3b).
Montáž vodicích koleček
-
Přesuňte držák (21) přes spodní foukací/sací trubku (2a) a přišroubujte jej.
-
Nasad'te vodicí kolečka (1) vpravo a vlevo na držák (21). Válečky zacvaknou.
Montáž sběrného pytle
- Nasad'te nosný rám (15) na otvor na skříni motoru (10) tak, aby slyšitelně zacvakly zaklapá-vací zámky Klick-In (22). Sběrný pytel (16) musí být umístěn ve směru foukací/sací trubky (2).
- Poutka (18a+b) pro sběrný pytel (16) upevněte k horní foukací/sací trubce (2b) a ke skříni přístroje (10).
Zavěšení popruhu
- Otevřete uzávěr na popruh (5).
- Zavěste nosný popruh (5) do upevňovacích otvorů (6) na skříni motoru (11). Uzávěr na popruh opět uzavřete.
Obsluha
Pozor nebezpečí zranění! Při práci s přístrojem noste vhodný oděv a pracovní rukavice. Před každým použitím se přesvědčte, zda je přístroj v dobrém funkčním stavu. Ujistěte se, zda jsou záchytný vak a trubka namontovány a zda je nosný popruh pro práci správně nastaven. V případě poškozeného spínače se s přístrojem nesmí pracovat. Dbejte na to, aby síťové napětí souhlasilo s typovým štítkem na přístroji.
Mějte na paměti ochranu proti hluku a místní předpisy. Přístroj používejte jen v rozumnou dobu, ne brzo ráno nebo pozdě večer, protože byste mohli rušit okolí.
Po vypnutí přístroje se lopatkové kolo ještě nějaký čas otáčí. Nebezpečí zranění otáčejícím se nástrojem.
Uvedení do provozu
Před zapnutím dbejte na to, aby se přístroj nedotýkal jakýchkoliv předmětů. Dbejte na bezpečný postoj.
-
Na konci prodlužovacího kabelu vytvořte smyčku a upevněte ji k držáku kabelu (13). Tahovým odlehčením se zabrání nechtěnému rozpojení elektrického přípoje.
-
Připojte přístroj k síťovému na- pětí.
- Přehod'te popruh (5) a nastavte ho na optimální délku. Držte přístroj jednou rukou za rukojeť přístroje (9) a druhou za přídavnou rukojeť (4) (viz malý obrázek).
- Provozní režim zvolíte voličovým přepínačem provozních režimů (14) na požadovaný symbol. Spínač slyšitelně zacvakne.
provozní režim provozní režim
Před změnou provozního režimu se přístroj musí bezpodmínečně vypnout.
- Zařízení zapněte stiskem zapínače/vypínače (8). Zařízení se rozběhne.
Chcete-li zařízení vypnout, za- pínač/vypínač (8) uvolněte.
- Pomocí regulátoru otáček (7) nastavte optimální intenzitu fou- kání a sání.
Z důvodu snížení hladiny hlučnosti a spotřeby proudu přístroje pracujte na co nejnižších otáčkách motoru.
CZ
Práce s přístrojem
Přístroj se smí používat pouze následujícími dvěma způsoby: jako sací zařízení k nasávání suchého listí, jako dmýchadlo k hromadění suchého listí nebo k dofouknutí z těžko dostupných míst (např. pod auty). Jako sací zařízení funguje také jako řezačka. Suché listí je rozdrceno, jeho objem se zmenší a připraví se pro přípravné kompostování. Jakékoliv jiné než výše popsané použití může vést k poškození stroje a představovat nebezpečí pro uživatele.
Při práci dbejte na to, abyste přístrojem nenaráželi na tvrdé předměty, které by jej mohly poškodit. Nenasávejte pevné předměty, jako kameny, silné větve anebo odřezky větví, šišky anebo podobné předměty, poněvadž tyto by mohly poškodit přístroj, zejména však sekací zařízení. Opravy těchto škod nepodléhají záruce.
Při zablokování lopatkového kola a poškození nebo zamotání kabelu ihned vytáhněte sít'ovou zástrčku! Nebezpečí úrazu elektrickým proudem!
Provozní režim sání:
- Umístěte voličový spínač provozního režimu na symbol (viz Uvedení do provozu).
Zkontrolujte, zda je sběrný pytel správně namontovaný.
- Dbejte, abyste nenasávali naráz příliš velká množství listí. Zabráníte tak ucpání foukací/sací trubky a zablokování lopatového kola.
Aby se sběrný pytel zbytečně neopotřeboval, zabraňte tomu, abyste ho během práce táhli po zemi.
Jestliže se přístroj během obsluhy náhle zastaví a nebude sát, je třeba ho ihned vypnout. Vytáhněte zástrčku a přesvědčete se o tom, že mezi křídlovým kolem šrotovacího zařízení není sevřený žádný materiál. Proved'te práce podle popisu v kapitole „Čištění a údržba“. Jestliže se přístroj poté nespustí, obrat'te se na Vaše servisní středisko.
Vyprázdnění sběrného pytle:
Jestliže je záchytný vak plný, sníží se značně sací výkon. Pokud je sáček plný nebo poklesne sací výkon přístroje, je třeba záchytný vak vyprázdnit.
Vypněte přístroj a před vyprázd-něním záchytného vaku vytáhněte síťovou zástrčku. Nebezpečí úrazu elektrickým proudem!
-
Počkejte, dokud se křídlové kolo nezastaví.
-
K odstranění sběrného pytle (16) vyvěste poutka (18a+18b) a stiskněte oba boční zaklapá-vací uzávěry Klick-In (22) na nosném rámu (15) dovnitř.
-
Otevřete zip (17) na sběr-ném pytli (16) a kompletně ho vyprázdněte.
-
Namontujte opět vyprázdněný sběrný pytel (viz také montážní návod).
Kompostovatelný materiál nepatří do domácího odpadu!
Režim foukání:
- Nastavte volicí spínač režimu na symbol (viz kapitola Uvedení do provozu).
- Optimálního výsledku při použití dmychadla docílíte při vzdálenosti od země 5 - 10 cm.
- Začněte pracovat na nejvyšší foukací výkon, tím rychle smetete volně pole-tující listí. Nižší výkon vyberte ke zhuštění dříve smeteného listí.
- Před foukáním odstraňte kartáčem nebo hráběmi listí, které přilnulo k podkladu.
- Velmi suché listí před foukáním zvlhčete, aby se nezvířil prach.
- Vodicí kladky na konci trubky slouží k usnadnění práce na rovných plochách.
Směřujte proud vzduchu pryč od sebe. Dbejte na to, abyste nerozvířili těžké předměty, a tím někoho neporanili nebo něco nepoškodili.
Čištění a údržba
Před prováděním prací na přístroji vytáhněte zástrčku.
Nechejte práce, které nejsou popsány v tomto návodu, provést námi zmocněným zákaznickým střediskem. Používejte pouze originální díly.
Zkontrolujte přístroj před každým použitím, zda se nevyskytují vidi- telné závady jako uvolněné, opo- třebené nebo poškozené díly, zda jsou šrouby nebo jiné díly správně upevněny. Vyměňte poškozené díly. Pravidelně kontrolujte, zda není sběrný pytel opotřebovaný nebo poškozený.
Pravidelně provádějte následující údrž-bářské a čisticí práce. Bude tím zaručeno dlouhé a spolehlivé používání.
Čištění
Provádějte čištění ihned po práci, jinak dojde ke ztvrdnutí a usazení špíny a zbytků listí, které případně již nelze odstranit bez demontáže motorové skříně. Tyto čisticí práce nepodléhají záruce.
Nepoužívejte čisticích prostředků anebo rozpouštědel. Mohli byste tím přístroj nevratně poškodit. Chemické látky mohou díly přístroje z plastu rozleptat.
- Pravidelně čistěte skřín přístroje, trubku a větrací otvory měkým kartáčem anebo hadrem. Nikdy nečistěte přístroj pod tekoucí vodou.
- Po skončení práce sejměte záchytný vak, převrat'te jej naruby a pořádně jej vykartačujte. Takto zabránite vzniku plísně a nepříjemného zápachu.
- Z výfukové části odstraňte případné zbytky rozsekaného listí.
Jak odstranit ucpání
Listí a čerstvé odřezky rostlin mohou přístroj příp. ucpat.
Čištění výfukové oblasti:
- Sejměte záchytný vak.
- Vyčistěte vnější výfukovou oblast přístroje.
- Nastavte volicí spínač režimu na symbol vysávání.
- Odstraňte zbytky nečistot uvnitř výfukové oblasti za pomoci kartáče (např. na láhve). Větší předměty odstraňte tupým nástrojem bez ostří.
CZ
Čištění foukací/sací trubky a křídlového kola:
- Povolte upevňovací 2 šrouby trubky (3a+3b) a sejměte oba díly fouka-cí/sací trubky (2a+2b).
- Vyčistěte vnitřek dvoudílné foukací/sací trubky.
- Odstraňte usazené nečistoty na křídlovém kole opatrně pomocí kartáče na láhve apod. a zablokované předměty pomocí tupého a neostrého nástroje.
- Zkontrolujte, zda se křídlové kolo lehce otáčí a je v bezvadném stavu. Ne- chejte defektní křídlové kolo vyměnit zmocněným zákaznickým střediskem.
- Namontujte opět foukací/sací trubku a přišroubujte ji.
Výměna záchytného vaku
Poškozený záchytný vak vyměňte. Použijte pouze originální záchytný vak (viz kapitola „Náhradní díly“), jinak zanikne nárok na záruku.
Uskladnění
- Přístroj skladujte na suchém místě, chráněném před mrazem, ke kterému nemají přístup děti.
- Nevystavujte přístroj přímému slunečnímu světlu, skladujte jej v temnotě nebo v pološeru.
- Neobalujte přístroj nylonovými pytli, poněvadž by se mohla tvořit vlhkost.
- Na konci sezóny a pro přezimování přístroj řádně vyčistěte. Vyčistěte záchytný vak tím způsobem, že jej sejmete, vyprázdníte a vyperete ve vlažné vodě za použití neutrálního mýdla. Usušený vak opět připevněte.
Odklízení a ochrana okolí
Přístroj, příslušenství a obal odevzdejte v souladu s požadavkami na ochranu životního prostředí do recyklační sběrny.
Elektrické přístroje nepatří do domácího odpadu
Odevzdejte jej ve sběrně šrotu. Použité díly z plastu a kovu se tam dle druhu materiálu roztřídí a mohou se pak zavést do recyklace. Dotažte se k tomuto tématu ve Vašem servisním středisku.
Likvidaci vašich zaslaných poškozených přístrojů provádíme bezplatně.
Technická data
Vysavač listí......EL 2800
Jmenovité vstupní napětí......230-240 V\~, 50 Hz Otáčky naprázdno ......6000-15000 min ^-1 Jmenovitý výkon, max......2800 W Ochranná třída......
Rychlost vystupujícího vzduchu ....140-270 km/h Sací výkon, max. ....14 m³/min Objem záchytného vaku ....40 l Stupeň zdrobnění ....max. 1:10 Hmotnost ....3,2 kg Úroveň akustického tlaku
(L_pA) .....86 dB(A), K_pA=3 dB Úroveň akustického výkonu (L_WA) zaručená .....99 dB(A) měřená .....96,0 dB(A); K_WA=3 dB Vibrace (a_h) .....4,5 m/s²; K=1,5 m/s²
Zvuk a vibrace: Akustické hodnoty a hodnoty vibrace byly určeny dle norem a předpisů, jmenovaných v prohlášení o konformitě. Provozní stavy během měření a postupy použité pro měření dle EN 15503; Annex A; Annex B.
- Varování! Toto elektrické nářadí vytváří během provozu elektromagnetické pole. Toto pole může za určitých okolností omezovat aktivní nebo pasivní lékařské implantáty. Pro snížení nebezpečí vážného nebo smrtelného zranění doporučujeme osobám s lékařskými implantáty před obsluhou stroje konzultovat implantát se svým lékařem a výrobcem.
Technické a optické změny mohou být v rámci dalšího vývoje provedeny bez oznámení. Všechny míry, pokyny a údaje tohoto návodu k obsluze nejsou proto zaručeny. Právní nároky, které budou kla- deny na základě tohoto návodu k obsluze, nelze proto uplatnit.
Tento přístroj je určený pro provoz v síti el. proudu s impedancí systému Z max v místě připojení (domovní přípojka) do hodnoty maximálně 0,28 Ohm. Uživatel musí zabezpečit, aby byl přístroj provozovaný jen připojením do sítě el. proudu, která tento požadavek plní. Pokud je to nutné, tak se na impedanci v systému můžete zeptat místního energetického podniku.
Náhradní díly
Náhradní díly objednávejte přímo v našem servisním středisku.
Objednací čísla příslušenství:
91104238......sběrný pytel s držákem 91104241......vodicí kolečka 91104236......popruh
V případě potřeby dalších náhradních dílů najdete čísla dílů v rozkresu.
Náhradní díly a příslušenství obdržíte na stránkách www.grizzly-service.eu
Záruka
Pro tento přístroj poskytujeme záruku po dobu 24-ti měsíců. Tato záruka platí pouze vůči prvnímu kupujícímu a není přenosná. Při komerčním použití záruka zanikne. Škody, které jsou způsobeny příro-zeným opotřebováním, přetížením anebo nesprávnou obsluhou jsou ze záruky vylou-čeny. Určité součástí podléhají normálnímu opotřebení a jsou proto ze záruky vylouče-ny. K tomu patří zejména lopatkové kolo, záchytný vak a uhlíky motoru, pokud závady nelze zdůvodnit chybami materiálu. Dalším předpokladem pro záruční služby je pod-mínka, že byly dodrženy v provozním návo-du uvedené pokyny k čištění a údržbě. Poruchy, vzniklé následkem závad materiálů a chyb výrobce, se bezplatně odstraní náhradní dodávkou anebo opravou.
Předpokladem je, aby byl přístroj prodejci vrácen nerozložený a s dokladem o koupi a záruce.
Opravy, nepodléhající záruce, můžete nechat provést za poplatek našim servisním střediskem. Naše servisní středisko Vám s potěšením vystaví předběžný rozpočet nákladů. Zpracovat můžeme pouze ty přístroje, které nám byly zaslány vyplaceně a dostatečně zabalené.
Před zasláním se prosím přesvědčte, zda přístroj nebyl klasifikován jako „neskladné zboží“. K tomu by mohlo dojít, jestliže není dostatečně zabalen nebo jestliže je přístroj zabalen pouze v balicím papíru. Přístroje, zaslané nevyplaceně – jako neskladné zboží, expres anebo jinou zvláštní přepravou – nebudou přijaty. Likvidaci vašich zaslaných poškozených přístrojů provádíme bezplatně.
Náhradní díly a příslušenství obdržíte na stránkách www.grizzly-service.eu
Hledání chyb
| Problém Možná příčina Odstranění poruchy | ||
| Přístroj nestartuje | Chybí síťové napětí | Kontrola zásuvky, kabelu, vedení, zástrčky a pojistky, po případě oprava elektroodborníkem |
| Vadný spínač/vypínač (8) | Oprava servisní službouOpotřebov | |
| Vadný motor | ||
| Není kompletně namonto-vaná foukací/sací trubka (2a+2b) | Správně namontujte dvoudílnou foukací/sací trubku (2a+2b) | |
| Přístroj pracuje přerušovaně | Poškozený proudový kabel | Kontrolovat kabel, po případě vyměnit |
| Interní studený spoj | Oprava servisní službou | |
| Vadný spínač/vypínač (8) | ||
| Nízký anebo žádný sací výkon | Plný záchytný vak (16) Vyprázdnit záchytný vak (16) | |
| Znečištěný záchytný vak (16) | Vyčistit záchytný vak (16) | |
| Volič v nesprávné (14) poloze | Volič nastavit (14) na symbo [GxK6] nasávání | |
| Ucpaný anebo cizím před-mě-tem blokovaný přístroj | Odstranit ucpání anebo blokování (viz kapitulu Čištění a údržba) | |
| Nízký anebo žádný vyfukovací výkon | Volič v nesprávné (14) poloze | Volič nastavit (14) na symbol  vyfukování |
| Regulátor otáček (7) v ne-správné poloze | Zvyšte výkon na regulátoru otá-ček (7) | |
| Lopatkové kolo se nepohybuje | Cizí předmět blokuje lopat-kové kolo | Odstranit blokování (viz kapitolu Čištění a údržba) |
Turinys
Saugos nurodymai....100
 Překlad originálního prohlášení o shodě CE |  |  |
| Tímto potvrzujeme, že konstrukce Vysavač listí konstrukční řady EL 2800Pořadové číslo201712000001 - 201712002000odpovídá následujícím příslušným směrni-cím EU v jejich toho času platném vydání: | Šiuo dokumentu mes patvirtiname, kad Lapų siurblysserija EL 2800Serijos numeris201712000001 - 201712002000atitinka toliau nurodytų numatytujų EB di-rektyvų galiojantį leidimą: | |
| 2006/42/EC • 2014/30/EU • 2000/14/EC • 2005/88/EC • 2011/65/EU* | ||
| Aby byl zaručen shodnost, bylo použito nás-ledujících harmonizovaných- norem jakož i národních norem a předpisů: | Kad būtų galima užtikrinti atitiktį, taikyti šie darnieji standartai ir nacionaliniai standartai bei nuostatos: | |
| EN 60335-1:2012/A11:2014 • EN 62233:2008EN 55014-1:2006/A2:2011 • EN 55014-2:2015EN 61000-3-2:2014 • EN 61000-3-3:2013 • EN 50636-2-100:2014 | ||
| Navíc se na základě směrnice pro emise hluků 2000/14/EC potvrzuje:Zaručená úroveň akustického výkonu: 99 dB(A)Měřená úroveň akustického výkonu: 96,0 dB(A)Použitý způsob postupu pro ohodnocení konformity dle dodatku V / 2000/14/EC | Remiantis 2000/14/EB dėl valstybių narių įstatymų, reglamentuojančių lauko sąly-gomis naudojamos įrangos į aplinką sklei-džiamą triukšmą, suderinimo, papildomai patvirtinama:Garso galingumo lygis:Numatyta: 99 dB(A)Išmatuota: 96,0 dB(A)Taikytas atitinkamas 2000/14/EB V priede nurodytas atitikties įvertinimo metodas. | |
| Výhradní odpovědnost za vystavení tohoto prohlášení o shodě nese výrobce: | Tiktai gamintojas yra atsakingas už šio ati-tikties pareiškimo parengimą: | |
 Grizzly Tools GmbH & Co. KG Stockstädter Straße 2063762 Großostheim, Germany30.12.2017 |  Christian Frank(Osoba zplnomocněná k sestavení dokumentace, Asmuo, įgaliotas sudaryti dokumentacija) | |
* Výše popsaný předmět prohlášení splňuje předpisy směrnice 2011/65/EU Evropského parlamentu a Rady z 8. června 2011 o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních.
* Pirmiau aprašytas deklaracijos objektas atitinka 2011 m. birželio 8 d. Europos Parlamento ir Tarybos Direktyvos 2011/65/ES dėl tam tikrų pavojingų medžiagų naudojimo elektros ir elektroninėje įrangoje apribojimo reikalavimus.
e-mail: prijemoprav@hecht.cz
