| Produkto tipas | Lapų siurblys-pūstuvas su smulkintuvu |
| Prekės ženklas | Grizzly |
| Modelis | EL 2800 |
| Maitinimo įtampa | 230-240 V~, 50 Hz |
| Maksimali vardinė galia | 2800 W |
| Tuščiosios eigos sukimosi greitis | 6000-15000 min⁻¹ |
| Oro įleidimo greitis | 140-270 km/h |
| Maksimali siurbimo galia | 14 m³/min |
| Surinkimo maišo talpa | 40 L |
| Svoris | apie 3,2 kg |
| Garso slėgio lygis (LpA) | 86 dB(A) |
| Garantuotas garso galios lygis (LWA) | 99 dB(A) |
| Vibracija (ah) | 4,5 m/s² |
| Apsaugos klasė | II |
| Maksimalus smulkinimo indeksas | 1:10 |
| Naudojimo paskirtis | Privatus sodas, namų naudojimas |
| Priežiūra | Reguliariai valyti minkštu šepetėliu; nenaudoti tirpiklių |
| Sauga | Dėvėti pirštines, akinius, triukšmo slopinimo šalmą; laikytis 5 m atstumo |
| Garantija | 24 mėnesiai pirmajam pirkėjui |
| Pagrindinės atsarginės dalys | Rezervuarinis maišas (91104238), kreipiamieji ratai (91104241), petnešėlė (91104236) |
Dažnai užduodami klausimai - EL 2800 Grizzly
Naudotojų klausimai apie EL 2800 Grizzly
0 klausimas apie šį prietaisą. Atsakykite į tas, kurias žinote, arba užduokite savo.
Užduokite naują klausimą apie šį prietaisą
Atsisiųskite instrukciją savo Pūstuvas PDF formatu nemokamai! Raskite savo instrukciją EL 2800 - Grizzly ir vėl perimkite savo elektroninį įrenginį. Šiame puslapyje skelbiami visi dokumentai, reikalingi jūsų įrenginio naudojimui. EL 2800 prekės ženklo Grizzly.

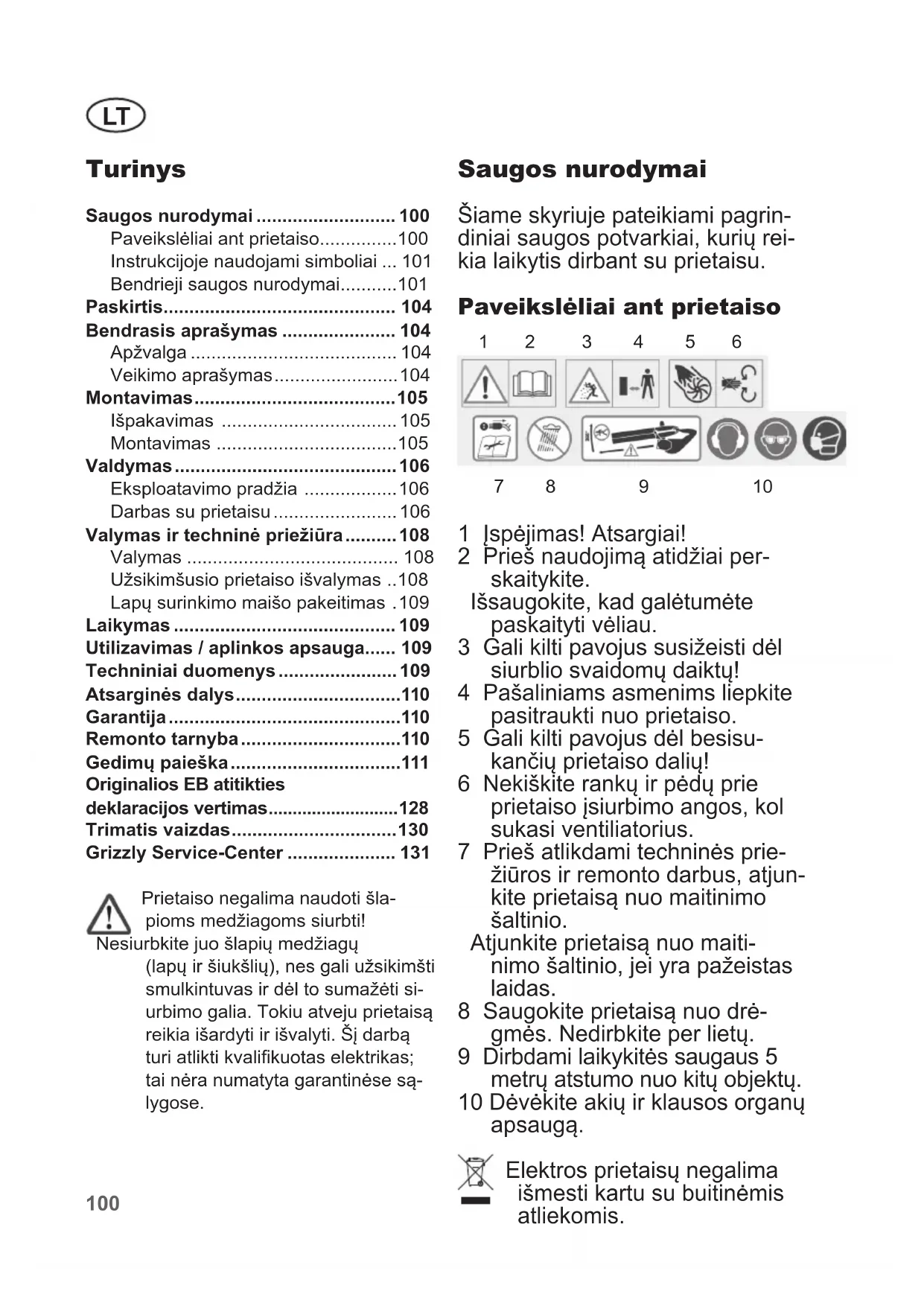

NAUDOJIMO INSTRUKCIJA EL 2800 Grizzly
LT Originalios eksploatavimo instrukcijos vertimas....100
Prieš pradėdami eksploatuoti pirmą kartą atidžiai perskaitykite šią eksploatavimo in strukciją. Saugokite šią instrukciją ir prireikus perduokite kitam naudotojui, kad būtų galima bet kada pasinaudoti instrukcijoje esančia informacija.
Paveikslėliai ant prietaiso....100
Instrukcijoje naudojami simboliai ... 101
Bendrieji saugos nurodymai......101
Paskirtis.... 104
Bendrasis aprašymas 104
Apžvalga 104
Veikimo aprašymas....104
Montavimas....105
Išpakavimas 105
Montavimas 105
Valdymas....106
Eksploatavimo pradžia ....106
Darbas su prietaisu....106
Valymas ir techninė priežiūra......108
Valymas 108
Užsikimšusio prietaiso išvalymas ..108
Lapų surinkimo maišo pakeitimas .109
Laikymas 109
Utilizavimas / aplinkos apsauga..... 109
Techniniai duomenys....109
Atsarginès dalys....110
Garantija....110
Remonto tarnyba....110
Gedimų paieška....111
Originalios EB atitikties
deklaracijos vertimas....128
Trimatis vaizdas....130
Prietaiso negalima naudoti šla-pioms medžiagoms siurbti!
Nesiurbkite juo šlapių medžiagų (lapų ir šiukšlių), nes gali užsikimšti smulkintuvas ir dėl to sumažėti si-urbimo galia. Tokiu atveju prietaisą reikia išardyti ir išvalyti. Šį darbą turi atlikti kvalifikuotas elektrikas; tai nėra numatyta garantinėse są- lygose.
Saugos nurodymai
Šiame skyriuje pateikiami pagrin-diniai saugos potvarkiai, kurių reikia laikytis dirbant su prietaisu.
Paveikslèliai ant prietaiso
1 2 3 4 5 6
1 Íspėjimas! Atsargiai!
2 Prieš naudojimą atidžiai perskaitykite.
Išsaugokite, kad galėtumėte paskaityti vėliau.
3 Gali kilti pavojus susižeisti dėl siurblio svaidomų daiktų!
4 Pašaliniams asmenims liepkite pasitraukti nuo prietaiso.
5 Gali kilti pavojus dėl besisukančių prietaiso dalių!
6 Nekiškite rankų ir pėdų prie prietaiso įsiurbimo angos, kol sukasi ventiliatorius.
7 Prieš atlikdami techninės priežiūros ir remonto darbus, atjunkite prietaisą nuo maitinimo šaltinio.
Atjunkite prietaisą nuo maitinimo šaltinio, jei yra pažeistas laidas.
8 Saugokite prietaisą nuo drėgmės. Nedirbkite per lietų.
9 Dirbdami laikykitės saugaus 5 metrų atstumo nuo kitų objektų.
10 Dévékite akių ir klausos organų apsaugą.
Elektros prietaisų negalima išmesti kartu su buitinėmis atliekomis.
Apsaugos klasė II
Garso galios lygio Lwa nuro- dymas dB.
Dèmesio! Prieš jungiant jrenginį abu įsiurbimo vamzdžiai ir jrenginio korpusas pirmiausia turi būti sujungti ir priveržti dviem korpuso varžtais.
Instrukcijoje naudojami simboliai
Pavojaus ženklas su duo- menimis, kaip išvengti žalos žmonėms ir materia- liniam turtui.
Privalomasis ženklas su duomenimis, kaip išvengti žalos materialiniam turtui.
Informacinis ženklas, kuria-me pateikiama informacijos, kaip geriau naudoti prietaisą.
Bendrieji saugos nurodymai
Darbas su prietaisu:
Prieš pradėdami darba, susipažinkite su visomis prietaiso dalimis ir tinkamo prietaiso naudojimo reika-lavimais. Įsitikinkite, kad, iškilus būtinybei, prietaisą galėsite iškart išjungti. Ne-tinkamai jį naudojant, galima sunkiai susižeisti.
Dèmesio! Siekiant apsisaugoti nuo elektros smūgio, sužeidimo ar gaisro pavo-
jaus, kai dirbate su prietaisu, turi būti laikomasi šių pagrindinių saugos priemonių:
- Asmeninės apsaugos priemonės skirtos apsaugoti Jūsų ir kitų asmenų sveikatą bei užtikrinti, kad prietaisas veiktų sklandžiai.
- Dévěkite tinkamus drabužius, pavyzdžiui, tvirtus batus neslidžiais padais, patvarias ilgas kelnes, pirštines, apsauginius akinius ir klau-sos apsaugos priemones. Nenaudokite prietaiso basi arba avédami atvirą avalynę. Užsiděkite respiratorių, kad apsisaugotumėte nuo dulkių. - Nedèvěkite drabužių ar papuošalų, kuriuos prietaisas galėtų įsiurbti. Ilgus plaukus uždenkite apsauginiu galvos apdangalu.
- Siekdami išvengti pavojaus, reguliariai tikrinkite, ar prietaisas tinkamas naudoti ir nėra pažeidimų.
- Šio prietaisu negali naudotis vaikai. Be to, dirbti su prietaisu draudžiama asmenims, kurie nėra gerai susipažinę su naudojimosi instrukcija. Įstatymais ir vietos nuostatomis gali būti nustatytas mažiausias amžius, nuo kurio leidžiama naudotis prietaisu.
- Šį įrenginį leidžiama naudoti ribotų fizinių, jutiminių arba protinių gebėjimų ar nepakankamai patirties ir žinių turintiems asmenims, jei jie yra prižiūrimi ir buvo instruktuoti, kaip saugiai naudotis įrenginiu, bei suvokia su tuo susijusius pavojus. Žaisti su įrenginiu vaikams draudžiama.
LT
- Neleiskite liesti prietaiso ar ilginamojo laido kitiems asmenims. Laikykite prietaisą atokiau nuo žmonių, ypač nuo vaikų, ir naminių gyvūnų.
- Būkite atidūs, kai netoliese yra vaikų, gyvūnų, atviri langai ir t. t. Pučiama medžiaga gali nuskrieti jų kryptimi. Jeigu jie yra netoliese, nutraukite darbą. Laikykitės saugaus 5 metrų atstumo nuo kitų objektų.
- Nejunkite prietaiso, jei jis laikomas apverstas arba neparuoš-tas dirbti.
- Užtikrinkite, kad prietaiso niekas nejjungtu netyčia. Prieš prijungdami prietaisą prie elektros tinklo, ji pakeldami ar nešdami įsitikinkite, kad prietaisas iš-jungtas.
Jei nešdami prietaisą pirštą laikote ant jungiklio arba jei prijungiant prie elektros šalti- nio prietaisas yra jjungtas, gali jvykti nelaimingas atsitikimas. - Nenukreipkite veikiančio prietaiso j žmones, ypač j akis ir ausis.
- Susipažinkite su savo aplinka ir atkreipkite dėmesį į galimus pavojus, kurių tam tikromis aplinkybėmis dirbdami galite neišgirsti.
- Pasirūpinkite, kad dirbdami, ypač šlaituose, stovėtumėte tvirtai. Laikykite prietaisą abiem rankomis ir dirbkite tik tinkamai sureguliavę nešiojimo diržą.
- Nepasilenkite per daug, kad neprarastumète pusiausvyros.
- Patikrinkite plotą, kurį reikia išvalyti, ir pašalinkite visus laidus, akmenis, skardines bei kitas šiukšles.
- Prieš pradėdami siurbliu siurbti arba pūsti, pašalinkite šiukšles grėbliu arba šluota.
- Laikykite pūtimo antgalj nukrei-pę žemyn taip, kad oro srautas judėtų prie pat žemės.
- Labai sausomis sąlygomis šiek tiek sudrėkinkite paviršių arba naudokite purkštuvą, kad kiltų mažiau dulkių.
- Nekiškite pirštų ir pėdų prie įsi-urbimo angos ir ventiliatoriaus. Yra pavojus susižaloti.
- Nedirbkite su prietaisu, jei esate pavargęs ar išsiblaškęs arba vartojote alkoholį ar vaistus. Visada laiku darykite pertraukas. Darbo metu elkitės tinkamai. Dirbdami judėkite lėtai, nebėkite.
- Ilgai naudojant prietaisą dėl vibracijos gali sutrikti rankų kraujotaka. Vis dėlto darbo su siurbliu trukmę galite pailginti naudodami tinkamas apsaugines pirštines arba darydami reguliarias pertraukas.
- Nenaudokite prietaiso per lietų, blogu oru arba drėgnoje aplinkoje. Dirbkite tik dienos švieso-je arba esant geram dirbtiniam apšvietimui.
- Nenaudokite prietaiso, kuris yra pažeistas, nėra visiškai sumon-tuotas arba buvo perdarytas be gamintojo patvirtinimo. Prieš naudodami prietaisą, patikrin-kite jo saugumo būklę, ypač maitinimo laidą ir jungiklj.
- Prietaisą naudokite tik tada, kai jis visiškai surinktas.
- Naudokite prietaisą siurbimo režimu tik jei pritvirtintas lapų surinkimo maišas. Dažnai tikrinkite, ar lapų surinkimo maišas nesusidėvėjo ir nebuvo pažeistas.
- Nesiurbkite degančių, įkaitusių ar rusenančių medžiagų (pvz., cigarečių, žarijų ir t. t.), garų arba degių, nuodingų ar sprogstamųjų medžiagų.
- Naudokite tik originalias atsargines dalis ir reikmenis, kuriuos tiekia arba rekomenduoja ga-mintojas.
- Ištraukite kištuką iš elektros liz-do, jei:
- prietaiso nenaudojate, ji gabena- te arba paliekate be priežiūros;
- prietaisą tikrinate, valote arba tvarkote, jam užsikirtus;
- atliekate jo valymo ar priežiūros darbus arba keičiate dalis;
- pažeistas maitinimo arba ilginamasis laidas;
- buvo jsiurbti netinkami daiktai arba pajutote nejprastą vibracija.
- Nebandykite remontuoti prietaiso savarankiškai, jei neturite atitinkamos kvalifikacijos. Bet kokie darbai, kurie nėra nurodyti šioje instrukcijoje, gali būti atliekami tik mūsų įgaliotose dirbtuvėse.
- Nenaudokite prietaiso užda- rose arba blogai védinamose patalpose.
- Nenaudokite prietaiso, jei arti yra degių skysčių arba dujų. Nesi-laikant šio reikalavimo, gali kilti gaisro arba sprogimo pavojus.
- Prietaisą laikykite sausoje vie-toje, kur jo negalėtų pasiekti vaikai.
- Rūpeestingai prižiūrėkite savo prietaisą. Reguliariai valykite ventiliacijos angas ir laikykitės priežiūros reikalavimų.
- Visas vėdinimo angas apsaugokite nuo šiukšlių.
Elektros sauga:
- Isitikinkite, kad maitinimo įtampa atitinka nurodytają techninių duomenų lentelėje.
- Jei jmanoma, prietaisą junkite prie lizdo su sumontuotu nuotėkio srovės įtaisu (RCD), kurio nominali liekamoji darbinė srovė neviršija 30 mA.
- Kiekvienąkart prieš naudodami prietaisą patikrinkite, ar maitinimo ir ilginamasis laidai nepażeisti ir nesusidėvėję. Venkite prisiliesti prie jžemintų dalių (pvz., metalinių tvorų, stulpų).
- Ilginamojo laido jungtis turi būti apsaugota nuo vandens purslų ir pagaminta iš gumos arba ja aptraukta. Rinkitės tik ilginamuosius laidus, kurie skirti naudoti lauke ir atitinkamai paženklinti. Ilginamojo laido skerspjūvis turėtų būti mažiausiai 2,5 mm². Prieš naudodami visada visą laidą išvyniokite iš ritės. Patikrinkite, ar laidas nepažeistas.
- Laidas turi būti atokiau nuo darbo zonos; iš esmės jis turi būti dirbančiajam už nugaros.
- Naudokite ilginamajam laidui pritvirtinti skirtą įtempimo mažinimo įtaisą.
- Nenešiokite prietaiso paėmę už laido. Netraukite už laido, kad ištrauktumėte kištuką iš elek- tros lizdo. Saugokite laidą nuo karščio, tepalų ir aštrių kraštu.
- Negalima naudoti pažeisto laido, jungties ir kištuko arba reikalavimų neatitinkančių mai- tinimo laidų. Jeigu maitinimo laidas pažeistas, tuoj pat ištrau- kite kištuką iš lizdo.
Jokiu būdu nelieskite maitinimo laido, kol kištukas neištrauktas.
LT
- Jei bus pažeistas šio prietaiso prijungimo laidas, kad nekiltų jokios grėsmės jį turi pakeisti gamintojas, klientų aptarnavimo skyriaus darbuotojai ar kitas kvalifikuotas asmuo.
- Nenaudokite prietaiso, jei negalima jjungti ir išjungti jungiklio. Sugedusius jungiklius reikia pakeisti aptarnaujančioje remonto dirbtuvėje.
- Neperkraukite savo prietaiso. Naudokite jī tik pagal paskirtj. Ne- naudokite nedidelės galios prietaisų sunkiems darbams atlikti.
Paskirtis
Prietaisas skirtas tik siurbti ir pūsti sau- sus lapus privačių namų ir nedideliuose soduose. Naudojant prietaisą bet kokiais kitais, išskyrus aiškiai leidžiamais pagal šitą instrukciją, būdais, jis gali sugesti, be to, gali kilti pavojus naudotojui.
Prietaiso negalima naudoti ten, kur yra sveikatai kenksmingų dulkių, arba siurbti šlapių medžiagų.
Prietaisas skirtas naudoti suaugusie- siems. Vyresni nei 16 metų jaunuoliai gali naudoti prietaisą tik tada, jei yra prižiūrimi. Draudžiama naudoti prietaisą per lietų arba drėgnoje aplinkoje.
Šis prietaisas nepritaikytas naudoti komerciniais tikslais. Naudojant komerciniais tikslais netenkama teisės į garantiją. Prietaisą valdantis arba naudojantis asmuo yra atsakingas už nelaimingus atsitikimus arba žmonėms ir jų nuosavybei padarytą žalą.
Gamintojas neatsako už žalą, atsiradusią dėl naudojimo ne pagal paskirtį arba netinkamo valdymo.
Bendrasis aprašymas Apžvalga
A 1 Ratukai
2a+2b Dviejų dalių pūtimo ir siurbimo vamzdis
3a+3b Vamzdžių tvirtinimo varžtai (ne-simato)
4 Papildoma rankena
5 Diržas nešioti per petj
6 Diržo tvirtinimo kilpa
7 Apsukų reguliatorius
8 ljungimo / išjungimo jungiklis
9 Pagrindinė rankena
10 Védinimo angos
11 Variklio korpusas
12 Maitinimo laidas
13 Laido laikiklis
14 Darbo režimo perjungiklis
15 Lapų surinkimo maišo rémas
16 Lapų surinkimo maišas
17 Užtrauktukas maišui ištuštinti (nesimato)
18a+18b Lapų surinkimo maišo tvirtinimo kilpos
19 Pūtimo anga
20 Siurbimo anga
21 Kreipiamujų ratukų laikiklis
Veikimo aprašymas
Lapų siurblys turi lapų susiurbimo įrenginį ir pūstuvą, skirtus dirbti siurbimo ir pūtimo režimu. Naudojant prietaisą siurbimo režimu, susiurbti lapai susmulkinami, kad sumažėtų jų tūris, ir surenkami į lapų surinkimo maišą. Naudojant prietaisą pūtimo režimu, lapus galima greitai supūsti į krūvą arba išpūsti iš sunkiai pasiekiamų vietų.
Tam, kad būtų lengviau slinkti pūtimo / siurbimo vamzdį palei žemę, apatiniame vamzdžio gale įtaisyti ratukai.
Siekiant užtikrinti dirbančiojo saugą, prietaisas gali būti naudojamas tik tinkamai pritvirtinus siurbimo vamzdį ir lapų surinki-
mo maišą. Saugos sumetimais šis prietaisas izoliuotas, jo negalima ižeminti. Informacijos apie valdymo elementų veikimą rasite tolesniuose aprašymuose.
Montavimas
Prieš pradėdami visus darbus iš prietaiso ištraukite tinklo kištuką. Naudokite tik originalias dalis.
Išpakavimas
Prietaisą atsargiai išimkite iš pakuotės ir patikrinkite, ar yra visos toliau nurodytos da- lys. Pakuotę utilizuokite pagal nurodymus.
- Dviejų dalių pūtimo ir siurbimo vamzdis + 2 vamzdžių tvirtinimo varžtai (ilgas)
- Pagrindinė rankena su 2 tvirtinimo varžtais (trumpas)
- Kreipiamieji ratukai su laikikliu
- Diržas nešioti per petj
- Variklio korpusas
- Lapų surinkimo maišas
- Eksploatavimo instrukcija
Montavimas
Prietaisą galima pradėti naudoti tik visiškai sumontavus ir suveržus pūtimo ir siurbimo vamzdį bei pritvirtinus lapų surinkimo maišą ir diržą nešioti per petį.
B
Pagrindinès rankenos montavimas
- Užstumkite pagrindinę rankeną (9) ant rankenos laikiklių viršutiniame ir galiniame variklio korpusuose (11).
- Patikrinkite, kad padėtis būtų teisinga.
- Tvirtai prisukite pagrindinę ran- keną (9) 2 pridedamais varżtais.
Pūtimo ir siurbimo vamzdžio montavimas
- Ištraukite viena iš kitos abi sustumtas pūtimo / siurbimo vamzdžio dalis (2a + b).
- Ístatykite abi pūtimo ir siurbimo vamzdžio dalis (2a+b) vieną i kitą ir suveržkite jas tarpusavyje varžtais (3a).
- Ístatykite viršutinį pūtimo ir siurbimo vamzdžio (2b) galą į variklio korpuse (11) esančią pūtimo ir siurbimo angą.
- Pritvirtinkite pūtimo ir siurbimo vamzdį tvirtinamaisiais varžtas (3b).
Kreipiamujų ratukų montavimas
- Įstumkite laikiklj (21) ant apatinio pū-timo / siurbimo vamzdžio (2) ir tvirtai priveržkite laikiklj.
- Uždėkite kreipiamuosius ratukus (1) dešinėje ir kairėje ant laikiklio (21). Jie užsifiksuoja.
Lapų surinkimo maišo montavimas
- Įstatykite lapų surinkimo maišo fik-suojamajį rėmą (15) į variklio korpuse (11) esančią pūtimo ir siurbimo angą taip, kad tvirtinimo detalės (22) girdi-mai užsifiksuotų (spragteltų).
- Pritvirtinkite lapų surinkimo maišo tvirtinimo kilpas (18a+b) atitinkamai prie viršutinio pūtimo ir siurbimo vamzdžio (2b) galo bei prie prietaiso korpuso (11).
Diržo jkabinimas
12 Atfiksuokite diržas nešioti per petj (5) fiksatorių.
13. Jkabinkite diržą nešioti per petį (5) į tvirtinimo kilpą (6) ant variklio korpu- so (11). Vėl užfiksuokite diržas nešio- ti per petį (5) fiksatorių.
LT
Valdymas
Naudodami prietaisą dévěkite tinkamus drabužius bei darbines pirštines.
Prieš pradėdami darbą, visuomet įsitikinkite, kad prietaisas yra techniškai tvarkingas. Įsi-tikinkite, kad lapų surinkimo maišas ir vamzdis yra tinkamai sumontuoti, o diržas yra tinkamai sureguliuotas dirbt.
Draudžiama toliau dirbti prietaisu, jei vienas iš jungiklių pažeistas.
Atkreipkite dėmesį, kad tinklo įtampos duomenys turi sutapti su prietaiso specifikacijų lente- lės duomenimis.
Atkreipkite dėmesį į apsaugą nuo triukšmo ir vietoje galiojančius po- tvarkius. Eksploatuokite prietaisą tik tinkamu paros laiku, t. y. nenaudokite jo nei anksti ryte, nei vėlai vakare, kai keliamas triukšmas galėtų trukdyti aplinkiniams.
Išjungus maitinimą, ventiliatorius dar kurį laiką sukasi.
Kyla pavojus susižeisti dėl besi- sukančių dalių.
Eksploatavimo pradžia
Prieš jungdami prietaisą įsitikinkite, kad jis prie nieko nesiliečia. įsitikinkite, kad stovite tvirtai.
-
Laido gale padarykite kilpą ir pritvirtinkite ją prie laido laikiklio (13). Taip bus užtikrinta, kad sumažėjus įtempimui, netyčia neišsijungs elektros jungtis.
-
Prijunkite prietaisą prie elektros tinklo.
-
Užsidėkite diržą (5) ir nusista-tykite tinkamą jo ilgį. Laikykite prietaisą viena ranka už pagrin-dinės rankenos (9), o kita – už papildomos rankenos (4).
- Norėdami pasirinkti darbo režimą, pasukite darbo režimo perjungiklį (14) ties norimu simboliu. Jungiklis girdimai užsifik-suoja (spragteli).
Siurbimo režimas
Pūtimo režimas
Prieš keičiant darbo režimą, prietaisą būtina išjungti.
- Norėdami jungti, paspauskite jungimo ir išjungimo jungiklj (8). Prietaisas įsijungia.
Norėdami išjungti, atleiskite jjungimo / išjungimo jungiklj (8).
- Apsukų regulatoriumi (7) nusta-tykite optimalų pūtimo ir siurbimo stiprumą.
Norėdami užtikrinti, kad šio prietai- so skleidžiamo triukšmo lygis bei elektros energijos sunaudojimas būtų kuo mažesni, taip pat siekdami išvengti vibracijos, nustatykite ma- žiausias galimas variklio apsukas.
Darbas su prietaisu
Prietaisas gali būti naudojamas šiems tikslams:
- Kaip siurblys nudžiūvusiems, sausiems lapams susiurbti; kaip pūtimo įtaisas nudžiūvusiems, sausiems lapams supūsti į krūvas arba išpūsti iš sunkiai prieinamų vietų (pvz., iš po automobilių).
- Siurbimo režimu prietaisas taip pat veikia kaip smulkintuvas, t. y. sausi lapai susmulkinami, sumažinamas jų tūris ir jie paruošiami kompostuoti.
Naudojant prietaisą bet kokiais kitais, išskyrus pirmiau aprašytuosius, būdais, jis gali sugesti, be to, gali kilti pavojus naudotojui.
Darbo metu būkite atsargūs, t. y. netrankykite prietaiso į kietus daiktus, nes jis gali sugesti. Niekuomet nesiurbkite kietų daiktų, pvz., akmenų, storų šakų arba šakų dalių, kankorėžių ar pan., nes galite sugadinti prietaisą, o pirmiausia smulkintuvą. Tokio pobūdžio remonto darbams jokia garantija netaikoma.
Išjunkite maitinimą ir tuoj pat iš-traukite maitinimo laidą, jei ventiliatorius užblokuotas ir jei laidas yra pažeistas arba susinarplio-jęs. Yra pavojus susižaloti.
Siurbimo režimas:
- Pasukite darbo režimo perjungiklj ties simboliu (žr. skyrių „Eksploatacijos pradžia“).
Patikrinkite, ar tinkamai pritvirtintas lapų surinkimo maišas. - Stebėkite, kad vienu kartu nebūtų įsi-urbiamas pernelyg didelis lapų kiekis. Taip užtikrinsite, kad neužsikimštų pūtimo ir siurbimo vamzdis ir neužsi-kirstų ventiliatorius.
Kad lapų surinkimo maišas tarnautų ilgiau, stenkitės, kad darbo metu jis nesivilktų žeme.
Jei prietaisas darbo metu staiga nustoja veikti ir nieko nebesiurbia, iš karto jī išjunkite.
Atjunkite maitinimo laidą ir jsiti- kinkite, kad jokia medžiaga nėra įstrigusi tarp smulkintuvo ir korpu- so. Atlikite veiksmus, aprašytus skyriuje „Valymas ir priežiūra“. Jeigu prietaisas paskui vis tiek nejsijungia, kreipkitės į techninio aptarnavimo centrą.
Lapų surinkimo maišo ištuštinimas :
Kai lapų surinkimo maišas yra pilnas, stipriai sumažėja siurbimo galia. Maišui prisipildžius arba sumažėjus siurbimo galiai, jį reikia ištuštinti.
Prieš ištuštindami lapų surinkimo maišą, išjunkite maitinimą ir atjunkite maitinimo laidą.
Antraip galite patirti elektros smūgj!
-
Palaukite, kol ventiliatorius sustos.
-
Norėdami nuimti šiukšlių su- rinkimo maišą (16), atkabinkite kilpas (18a+18b) ir spustelėkite į vidų du šoninius fiksatorius (22), esančius ant rémo (15).
- Atsekite maišo (16) užtrauktuką (17) ir maišą visiškai ištuštinkite.
- Ištuštintą maišą vėl pritvirtinkite (žr. skirsnį „Montavimo instrukcija“).
Į šiukšlių konteinerį nemeskite kompostuoti tinkamų medžiagų!
Pūtimo režimas:
- Pasukite darbo režimo perjungiklj ties simboliu (žr. skyrių „Eksploatacijos pradžia“).
- Naudodami prietaisą pūtimo režimu optimalių rezultatų pasieksite, jei ant-galis bus 5–10 cm atstumu virš pavir- šiaus.
LT
- Pradėkite darbą didžiausia pūtimo galia, kad greitai surinktumėte į krūvą pasklidusius lapus. Pasirinkite mažesnę pūtimo galią, jei norite sutankinti anksčiau surinktų lapų krūvą.
- Prieš pūsdami sujudinkite prie žemės prilipusius lapus šluota arba grėbliu.
- Prieš pūsdami sudrėkinkite ypač sau-sus lapus, kad nepakiltų dulkės.
- Vamzdžio gale esantys ratukai naudo- jami siekiant palengvinti darba, kur yra plokšti paviršiai.
Nukreipkite oro srautą nuo savęs. Stebėkite, kad į orą nepakeltumėte sunkių daiktų, kurie galėtų kam nors pakenkti ar ką nors sužaloti.
Valymas ir techninė priežiūra
Prieš pradėdami visus darbus iš prietaiso ištraukite tinklo kištuką.
Darbus, kurie nėra aprašyti šioje instrukcijoje, turi atlikti mūsų įgaliotas techninės priežiūros centro specialistai. Naudokite tik originalias dalis.
Kiekvieną kartą prieš naudodami prietaisą patikrinkite, ar neatsirado akivaizdžių trūkumu, pvz., laisvų, nusidėvėjusių ar apgadintų dalių, ar tinkamai pritvirtinti varžtai ar kitos dalys. Sugadintas dalis pakeiskite. Dažnai tikrinkite, ar lapų surinkimo maišas nesusidėvėjo ir nebuvo pažeistas.
Reguliariai atlikite toliau nurodytus techninės priežiūros ir valymo darbus. Atliekant šiuos darbus užtikrinamas ilgas ir patikimas naudojimas.
Valymas
Išvalykite prietaisą iš karto, kaskart juo pasinaudoję, antraip purvas su lapų likučiais sukietėja ir prikepa, todėl kartais jų nebegalima paša-linti, nenuėmus variklio korpuso. Tokio pobūdžio valymo darbams jokia garantija netaikoma.
Nenaudokite jokių valymo priemonių ar tirpiklių. Jie gali negrįžtamai sugadinti prietaisą. Cheminės substancijos gali pažeisti prietaiso plastikines dalis.
- Minkštu šepetėliu ar skudurėliu regulariai nuvalykite prietaiso korpusą, pūtimo ir siurbimo vamzdį bei vėdinimo angas. Niekada neplaukite prietaiso tekančiu vandeniu.
- Užbaigę darbą nuimkite lapų surinkimo maišą, išverskite jį ir kruopščiai išvalykite šepečiu. Taip nesusidarys pelėsiai ir neatsiras nemalonūs kvapai.
- Išvalykite iš išmetimo angos bet kokius susmulkintus likučius.
Užsikimšusio prietaiso išvalymas
Kartais prietaisą gali užkimšti lapai ir žalių augalų dalys.
Išleidimo dalies išvalymas:
- Nuimkite lapų surinkimo maišą.
- Nuvalykite išorinę prietaiso dalj prie išleidimo angos.
- Pasukite darbo režimo perjungiklj ties simboliu „Siurbimas“.
- Pašalinkite šiukšles iš išleidimo angos naudodamiesi šepetėliu buteliams valyti ar pan. Buku ir neaštriu įrankiu pašalinkite didelius įstrigusius daiktus.
Pūtimo ir siurbimo vamzdžio ir ventilia- toriaus valymas:
- Atsukite tvirtinimo varžtus (3a+3b) ir nuimkite abi pūtimo ir siurbimo vamzdžio (2a+2b) dalis.
- Išvalykite abi pūtimo ir siurbimo vamzdžio dalis iš vidaus.
- Nuo ventiliatoriaus atsargiai nuvalykite šiukšles šepetėliu buteliams valyti ar pan. Buku ir neaštriu įrankiu pašalinki- te didelius įstrigusius daiktus.
- Patikrinkite, ar ventiliatorius lengvai sukasi ir yra tinkamos būklės. Jei reikia, pakeiskite sugedusį ventilatorių įgaliotame techninės priežiūros centre.
- Vėl sumontuokite pūtimo bei siurbimo vamzdį ir suveržkite jį varžtais.
Lapų surinkimo maišo pakeitimas
Pakeiskite sugedusj lapų surinkimo maišą. Naudokite tik originalų maišą (žr. skyrių „Atsarginės dalys“), antraip prarasite teisę į garantinį aptarnavimą.
Laikymas
- Prietaisą laikykite sausoje vietoje, kurioje nesikaupia dulkės ir kur jo negali pasiekti vaikai.
- Saugokite prietaisą nuo tiesioginių saulės spindulių, laikykite jį tamsoje arba prieblandoje.
- Prietaiso nevyniokite į nailoninius maišus, nes po jais gali kauptis drėgmė ir atsirasti pelėsis.
- Sezono pabaigoje ir prieš žiemą prietaisą kruopščiai išvalykite. Išvalykite lapų surinkimo maišą: nuimkite jį, ištuštinkite ir išplaukite drungnu van-deniu bei neutraliu muilu. Kai maišas išdžius, jį vėl pritvirtinkite.
Utilizavimas / aplinkos apsauga
Prietaisą, priedus ir pakuotę perduokite utilizuoti aplinkos apsaugos atliekų utilizavimo įstaigai.
Elektros prietaisų negalima išmesti kartu su buitinėmis atliekomis.
- Savo prietaisą perduokite perdirbimo įstaigai. Naudotas plastikines ir meta-lines dalis galite surūšiuoti ir perduoti atlieku utilizavimo įstaigai. Informacijos apie tai suteiks Jūsų pardavėjas.
- Jei mums atsiųsite savo sugedusį prietaisą, mes jį utilizuosime nemokamai.
Techniniai duomenys
Lapų siurblys......EL 2800
Vardinė jėjimo įtampa...230-240 V\~, 50 Hz Laisvosios eigos apsukos..6000-15000 min ^-1
Apsaugos klasė ....
Imamoji galia, maks. 2800 W
Oro srauto greitis, maks. .....140-270 km/h
Siurbiamoji galia, maks. ....14 m³/min
Lapų surinkimo maišo tūris ...... 40 l
Smulkinimo našumas, maks. 1:10
Svoris ...... apie 3,2 kg
Garso slègio lygis
(L_pA) 86 dB(A), K_pA = 3 dB(A)
Garso galingumo lygis ( L_WA )
Numatyta 99 dB(A)
Išmatuota....96,0 dB(A); K_WA=3 dB
Vibracija (a_h) 4,5 m/s²; K = 1,5m / s^2
Triukšmas ir vibracija:
Triukšmo ir vibracijos reikšmės buvo apskaičiuotos remiantis atitikties deklaracijoje nurodytais standartais ir nuostatomis.
Eksploatavimo sąlygos matavimų metu ir taikyti matavimo metodai atitinka standarta EN 15503, A priedą, B priedą.
LT
- Dėmesio! Šis elektrinis įrankis eksplo-atavimo metu sukuria elektromagnetinį lauką. Esant tam tikrom aplinkybėm, šis laukas gali neigiamai veikti aktyvius arba pasyvius medicininius implantus. Kad būtų išvengta rimtų arba mirtinų sužeidi-mų, asmenims su medicininiais implan-tais rekomenduojame pasikonsultuoti su savo gydytoju arba medicininio implanto gamintoju, prieš naudojant prietaisą.
Nuolat toliau tobulinant gaminius galimi techniniai ir optimalia pakeitimai, apie kuriuos iš anksto nejspėjama. Dėl šios priežasties neužtikriname, kad atitiks visi šioje eksplo-atavimo instrukcijoje pateikti matmenys, nurodymai ir duomenys. Dėl to mes nepriimame teisinių pretenzijų dėl eksploatavimo instrukcijoje pateikiamų duomenų.
Šis prietaisas skirtas elektros energijos tiekimo tinklams, kurių tinklo varža Zmax perdavimo taške (buitiniams prietaisams) neviršija 0,28 omo. Naudotojas turi užti- krinti, kad prietaisas būtų jungiamas tik į elektros energijos tiekimo tinklą, atitinkantį šiuos reikalavimus. Jei reikia, informaciją dėl sistemos varžos gali suteikti vietos elektros energijos tiekimo bendrovė.
Atsarginès dalys
Atsargines dalis galite jsigyti mūsų techni- nės priežiūros centre.
Dalies numeri:
91104238 ..Lapų surinkimo maišas + rėmas 91104241....Ratukai 91104236....Diržas nešioti per petį
Užsakydami nurodykite savo įrenginio tipą ir pozicijos numerį detalių brėžinyje.
Atsargines dalis ir priedus galite jsigyti interneto svetainėje www.grizzly-service.eu
Garantija
- Šiam prietaisui mes suteikiame 24 mėnesių garantija.
- Garantija netaikoma natūralaus dévėjimo požymiams ir žalai, atsiradusiai dėl per didelės apkrovos arba netinkamo valdymo. Tam tikros konstrukcinės dalys natūraliai dévisi, todėl joms garantija nesuteikiama. Tokioms dalims priskiria-mi ventilatorius, lapų surinkimo maišas ir angliniai šepetėliai, jei nusiskundimai néra susiję su medžiagos defektais.
- Kad būtų suteikta garantija, turėjo būti laikomasi valymo ir techninės priežiūros nurodymų.
- Jei pastebimi medžiagos arba gamybos defektai, pristatomas kitas prietaisas arba jis suremontuojamas.
Būtina sąlyga – prekybininkui pristatomas neišardytas prietaisas su pirkimo čekiu ir garantijos patvirtinimu.
Remonto tarnyba
- Remonto darbus, kuriems nesuteikia-ma garantija, už tam tikrą atlygį galite pavesti atlikti mūsų techninės priežiūros centro darbuotojams. Mūsų techninės priežiūros centro darbuotojai Jums mie-lai pateiks darbų sąmatą.
Mes galime remontuoti tik tuos prietaisus, kurie buvo atsiusti tinkamai supakuoti ir apmokėti.
- Dèmesio: jei turite pretenziju dėl prietaiso arba norite jį remontuoti, atsiųskite jį nuvalytą mūsų techninės priežiūros centrui, būtinai nurodykite defektą.
Mes nepriimame prietaisų, už kurių siuntimą nebuvo sumokėta (negabaritinis krovinys, skubiosios siuntos arba kitas specialus gabenimo bū-das).
- Jei mums atsiųsite savo sugedusį prietaisą, mes jį utilizuosime nemokamai.
Gedimų paieška
| Problema Galima priežastis Gedimo šalinimas | ||
| Neužsiveda prietaisas | Néra tinklo įtampos. | Patikrinkite kištukinį lizdą, ka-belį, linijas, kištukus ir apsaugą, prireikus perduokite suremon-tuoti kvalifikuotam elektrikui. |
| Sugedo jjungimo ir išjungi-mo (8) mygtukas. | Suremontuokite techninės prie-žiūros centre. | |
| Nusidėvėjo anglinis šepe-tėlis. | ||
| Sugedo variklis. | ||
| Netinkamai sumontuotas pūtimo ir siurbimo vamzdis (2a+2b) | Tinkamai sumontuoti dviejų dalių pūtimo ir siurbimo vamzdį (2a+2b) | |
| Prietaiso veikimas nutrūksta | Pažeistas srovės tiekimo kabelis. | Patikrinkite kabelį, prireikus pakeiskite mūsų techninės prie-žiūros centre. |
| Vidinis blogas sąlytis. | Suremontuokite techninės prie-žiūros centre. | |
| Sugedo jjungimo ir išjungi-mo (8) mygtukas. | ||
| Žema arba mažėjanti siurbimo galia | Lapų surinkimo maišas (16) yra pilnas | Ištuštinti lapų surinkimo maišą (16) |
| Lapų surinkimo maišas (16) užsiteršęs | Išvalyti lapų surinkimo maišą (16) | |
| Darbo režimo perjungiklis (14) netinkamoje padėtyje | Pasukite darbo režimo (14) perjungiklj ties simboliu „Siurbimas“  | |
| Prietaisas yra užsikimšęs arba jame užstrigę netinka-mi daiktai | Atlikite veiksmus, aprašytus skyriuje „Valymas ir priežiūra“. | |
| Žema arba mažėjanti pūtimo galia | Darbo režimo perjungiklis (14) netinkamoje padėtyje | Pasukite darbo režimo (14) perjungiklj ties simboliu „Pūtimas“  |
| Apsukų reguliatorius (7) ne-tinkamoje padėtyje | Reguliatoriumi (7) padidinkite apsukas | |
| Nesisuka ventiliatorius | Ventiliatorių stabdo šiukšlės | Atlikite veiksmus, aprašytus skyriuje „Valymas ir priežiūra“. |
