MANUALE UTENTE ELS 2201 Grizzly

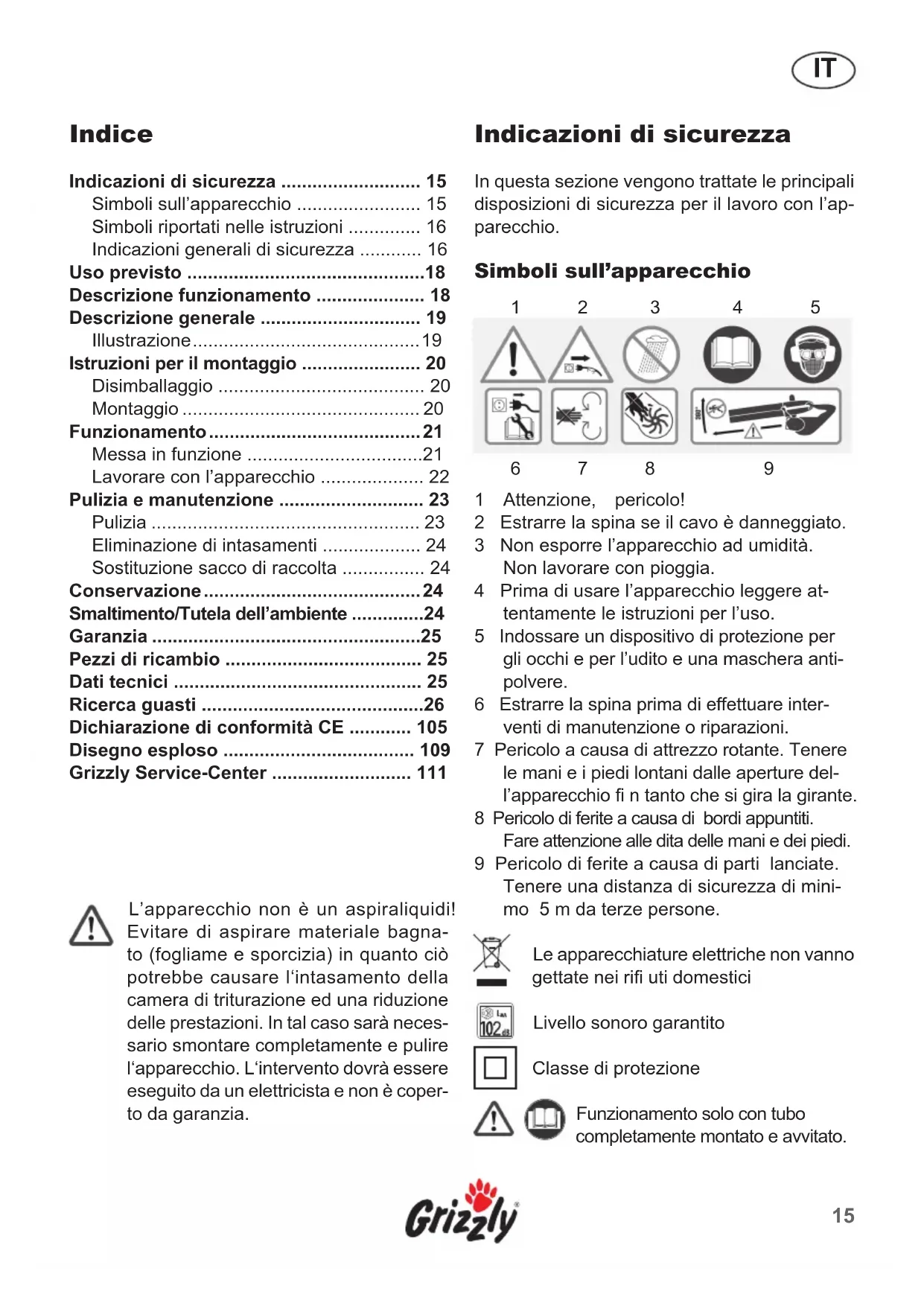

IT Istruzioni per l'uso 15

Si prega di leggere conattenzione le presenti istruzioni per l'uso la prima volta che si usa l'apparecchio. Conservare con cura il presente manuale d'uso e consegnarlo al successivo utilizzatore prestandoattenzione che sia sempre a disposizione di chi usa l'apparecchio.

Indicazioni di sicurezza 15

Simboli sull'apparecchio 15

Simboli riportati nelle istruzioni 16

Indicazioni generali di sicurezza 16

Uso previsto 18

Descrizione funzionamento 18

Descrizione generale 19

Illustrazione 19

Istruzioni per il montaggio 20

Disimballaggio 20

Montaggio 20

Funzionamento 21

Messa in funzione 21

Lavorare con l'apparecchio 22

Pulizia e manutenzione 23

Pulizia 23

Eliminazione di intasamenti 24

Sostituzione sacco di raccolta 24

Conservazione 24

Smaltimento/Tutela dell'ambiente 24

Garanzia 25

Pezzi di ricambio 25

Dati tecnici 25

Ricerca guasti 26

Dichiarazione di conformità CE 105

Disegno esploso 109

L'apparecchio non è un aspiraliquidi! Evitare di aspirare materiale bagnato (fogliame e sporcizia) in quanto ciò potrebbe causare l'intasamento della camera di triturazione ed una riduzione delle prestazioni. In tal caso sare necessario smontare completamente e pulire l'apparecchio. L'intervento dovrá essere eseguito da un elettricista e non è coperto da garanzia.

Indicazioni di sicurezza

In Questa sezione vengono trattate le principali dispositionsi di sicurezza per il lavoro con l'apparecchio.

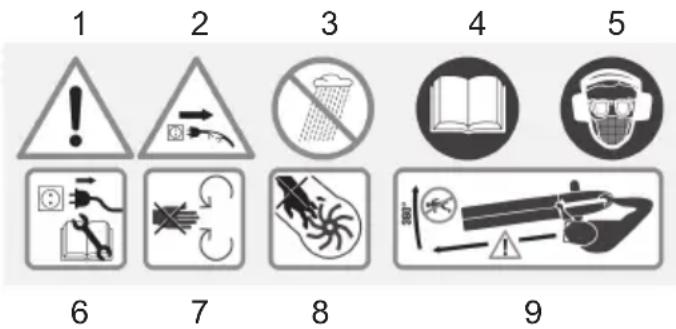

Simboli sull'apparecchio

1 Attenzione, pericolo!
2 Estrarre la spina se il cavo è danneggiato.
3 Non esporre l'apparecchio ad umidità. Non lavorare con pioggia.
4 Prima di usare l'apparecchio leggere attentamente le istruzioni per l'uso.
5 Indossare un dispositivo di protezione per gli occhi e per l'udito e una maschera anti-polvere.
6 Estrarre la spina prima di effettuare interventi di manutenzione o riparazioni.
7 Pericolo a causa di attrezzo rotante. Tenere le mani e i piedi lontani dalle aperture dell'apparecchio fi n tanto che si gira la girante.
8 Pericolo di ferite a causa di bordi appuntiti. Fare attenzione alle dita delle mani e dei piedi.
9 Pericolo di ferite a causa di parti lanciate. Tenere una distanza di sicurezza di minimo 5m da terme persone.

Le apparecchiature elettriche non vanno gettate nei rifi uti domestici

Livello sonoro garantito

Classe di protezione

Funzionamento solo con tubo completeness montato e avvitato.

Simboli riportati nelle istruzioni

Simboli di pericolo conindicazioni relative alla prevenzione di danni a cose e persona.

Simboli di divieto (alippo del punto esclamativo il divieto viene delucidato) conindicazioni relative alla prevenzione di danni.

Simboli di avventenza con informazioni relative ad un uso corretto dell'apparecchio.

Indicazioni generali di sicurezza

Come si lavora con l'apparecchio:

Prima di iniziare a lavorare familiarizzare con tutte le parti dell'apparecchio e con il corretto funzionamento dell'apparecchio. Assicurarsi di poter immediamente scollegare l'apparecchio in caso di emergenza. Un uso non appropriato cui可能导致 gravi lesioni.

Attenzione! Durante l'uso dell'apparecchio osservare seguenti misure di sicurezza di base ai fi ni della protezione contro scosse elettriche e rischi di lesioni e incendi:

• Verifi care periodicamente il corretto funzionamento e l'integrità dell'apparecchio per evitare rischi per l'operatore.
• L'apparecchio non deve essere usato da bambini. èanche vietato l'uso da parte di persona che non conoscano completamente le istruzioni per l'uso. Le leggi e disposizioni locali possono prevedere un'età minima per l'utilizzo dell'apparecchio.
• L'apparecchio non è adatto all'uso da parte di persona (compresi bambini) con facoltà fi siche, sensoriali o mentali limitate

o con scarse esperienze o conoscenze; a meno che non siano sorvegliati da una persona responsabile per la loro sicurezza o abbiamo ricevuto istruzioni su come usare l'apparecchio.

• Tenere l'apparecchio lontano da bambini e animali domestici. Bambini devono essere sorvegliati per assicurarsi che non giochi no con l'apparecchio.
  Non far toccare l'apparecchio o la prolonga da altre personne. Tenere lontano l'apparecchio da persona, soprattutto bambini, e animali domestici.
• Fare attenzione a bambini, animali domestici, fi nestre aperte, ecc. Il materiale soffi ato potra essere scaraventato con forza in direzione dell'operaatore. Interrompere il lavoro se nelle vicinanze si trovano persone. Tenere una distance di sicurezza nella zona di lavoro di 5 m.
  Non accendere l'apparecchio se è tenuto al con trario o se non si trovava nella posizione di lavoro.
• Evitare diMETTERe I'impiano in funzione inavvertamente.Accertarsi che l'apparecchio sua spento prima di allacciarto alla corrente, prenderlo o muoverlo.

Si possono verifi care incidenti se durante il movimento dell'apparecchio siiene il dito sull'interruttore o si allaccia l'apparecchio acceso alla corrente.

Non rivolgere l'apparecchio durante il funzionamento in direzione di persone e in particolare non indirizzare il getto d'aria in direzione di occhi e orecchie.
- Familiarizzato con l'ambiente di lavoro e pre stare attenzione a possibili situazioni di pericolo che durante il lavoro potrebbero sfuggire a causa del rumore.
- Assicurarsi di stare perfettamente in equilibrio, soprattutto se si lavora in pendii. Tenere sempre fermo l'apparecchio con tutte e due le mani e lavorare solo con la cinghia di transporte regolata correttamente.
- Controllare attendamente la superficie da

pulire e eliminare tutti i fi li, pietre, lattine e altri corpi estranei.

I dispositivi di protezione individuale salvaguardano la vostra salute e la salute di terzi e garantiscono il funzionamento perfetto dell'apparecchiatura.

• Indossare abiti da lavoro idonei come robuste scarpe chiuse con suola antiscivolo, pantaloni robusti e lunghi, quanti, mezzi di protezione degli occhi e dell'udito. Non usare l'apparecchiatura a piedi nudi o con sandali aperti. Usare una protezione respiratoria per proteggersi alla polvere.
• Non indossare abiti o gioielli che potrebbero essere aspirati alla bocca di aspirazione. Se avete i capelli lunghi, usare una protezione per il capo.
• Tenere le dita e i piedi lontani dall'apertura di aspirazione e alla girante. Pericolo di ferite.
  Non lavorare con l'apparecchio se siete stanchi o alla concentrazione o dopo aver assunto alcol o medicine. Fare sempre una pausa di lavoro al momento idoneo. Lavorare con giudizio. Muoversi lentamente alla correre.
• Non usare l'apparecchio in caso di pioggia, cattivo tempo o in ambiente umido. Lavorare solo con la luce del giorno o con una sufficiente illuminazione artificiale.
  Non usare un appearecchio difettoso, incompleto o modifi catoswana il consenso del produttore. Verifi care prima di agli uso lo stato di sicurezza dell'apparecchio, in particolare del cavo di collegamento e dell'interruttore.
  Utilizzare l'apparecchio solo se è stato mon-tato interamente.
• Utilizzare l'apparecchio come aspiratore solo se il sacco di raccolta è montato.
• Non aspirare materiali che bruciano, incandescenti o che emettono fumo (ad es. sigarette, braci ecc.), vapore o materiali lavormente infi ammabili, velenosi o esplosivi.
• Utilizzare solo parti di ricambio ed accessori

forniti eraccomandati dal produttore.

• Scollegare l'apparecchio alla presa elettrica:
• quando non si utilizes l'apparecchio, durante il trasporto o se si lascia incustodito;
• durante il controllo dell'apparecchio, durante la pulizia o quando si eliminano gli intasamenti;
• quando si effettuano interventi di pulizia o di manutenzione e durante la sostituzione di accessori;
• se il cavo di alimentazione elettrica o la pro-lunga è danneggiata;
• dello contatto con corpi estranei e in caso di vibrazioni non normali.
• Non tentare di riparare l'apparecchio, tranne nel caso che siate provvisti di formazione specifica. Tutti gli interventi non specifici cati nel presente manuale dovranno essere effettuali solo da Servizi Assistenza da moi autorizzati.
  Nonutilizzare l'apparecchio in locali chiusi o nonbenarieggiati.
  Nonutilizzare l'apparecchio nelle vicinanze di liquidi o gas infi ammabili. In caso di inosservanza, pericolo di incendio o di esplosione.
• Conservare l'apparecchio in luogo asciutto e lontano alla portata di bambini.
• Trattare con cura l'apparecchio. Pulire regolarmente le aperture di ventilazione e osservare le disposizioni sulla manutenzione.

Sicurezza elettrica:

• Prima della messa in funzione verifi care che la tensione riportata sulla targhetta dell'apparecchio corrisponda a quella di rete.
• Collegare l'apparecchio solo a una presa con protezione differenziale (interruptore FI) non superiore a 30mA .
• Controllare prima di anni uso il cavo di alimentazione e la prolunga per verifi care la presenza di eventuali danneggiamenti o usura. Non usare l'apparecchio se il cavo è danneggiato o consumato. Evitare di toccare parti collegate a massa (ad es. recinzioni e pali di metallo).
• L'attacco della prolunga deve essere protetto

IT

da spruzzi d'acqua, deve essere realizzato in gomma o ricoperto di gomma. Utilizzato solo prolonghe che siano adatte ad essere usate all'aperto, dotate di relativaindicazione. La sezione del trefolo della prolonga devel misurare almeno 1,0mm^2 . Prima dell'utilizzo svolgere complemente il cavo dal tamburo. Verifi care se il cavo presente danni.

• Tenere lontano il cavo alla zona di lavoro e far si che si trovi sempre dietro l'operaore.
  Utilizzare per il collegamento della prolunga il dispositivo di compensazione degli sforzi di trazione predisisto a tale scopo.
  Non trascinare l'apparecchio tirandolo per il cavo. Non tirare il cavo per estrarre la spina alla presa di corrente. Proteggere il cavo da fonti di calore, olii e angoli taglienti.
• Non è consentito utilizzato cavi, attacchi e spine che presentano danni o conduitori che non siano conformi alle disposizioni in materia. In caso di danni estrarre immediatamente la spina dalla presa di corrente.

Non toccare mai il cavo di alimentazione fi no a quando la spina non è stata estratta alla presa di corrente.

• Nel caso in cui il cavo di collegamento di quello apparecchio venga danneggiato, deve essere sostituito con un cavo di collegamento speciale dal fabbricante o dal suo servizio cliente o da una persona qualificata, al fi ne di evitare pericoli.
  Non utilizzato l'apparecchio se l'interruttore non può essere acceso o spento. Gli interruttori difettosi devono essere sostituiti in un'officina del Servizio Assistenza.
• Non sovraccaricare l'apparecchio. Utilizzato l'apparecchio solo entro i limiti di potenza indicati. Non utilizzato apparecchi con motori a bassa potenza per effettuare lavori pesanti. Non utilizzato l'apparecchio per scopi non idonei.

Uso previsto

L'apparecchio è destinato solo all'aspirazione e soffi atura di fogliame sottile per uso domestici e di giardinaggio hobystico. Ogni altri uso che non sia autorizzato espressamente dal presente manuale cui poto causare danni all'apparecchio e rappresentare un grave pericolo per l'operatore. Non è consentito l'uso dell'apparecchio in zone con polveri dannose per la salute o come aspiraliquidi. L'apparecchio è destinato all'uso da parte diadulti. Ragazzi con età superiore a 16 anni potranno utilizzato l'apparecchio solo sotto sorvegianza. É vietato l'uso dell'apparecchio in caso di pioggia o in ambiente umido.

L'opercatore o fruitore è responsable per incidenti o danni a personne o cose.

Il produttore non risponde di danni che siano stati causati da uso improprio o errato.

Descrizione funzionamento

L'aspirafoglie dispone di un dispositivo di aspirazione del fogliame ovvero di una ventola per la modalità di aspirazione e soffi atura. Nella modalità di aspirazione il fogliame aspirato viene triturato per diminuire il volume e poi viene raccolto nel sacco. Nella modalità di soffi atura il fogliame può essere raccolto rapidamente o asportato da zone difficilemente accessibili.

Le rotelle di guida all'estremità inferiore del tubo servono per agevolare la manovra del tubo di aspirazione/soffi atura.

Per proteggere l'operaatore l'apparecchio va utilizzato esclusivamente con tubo d'aspirazione e sacco di raccolta completamente montati. L'apparecchio è isolato e protetto e non ha bisogno della messa a terra.

Per la funzione dei comandi atteneri alle seguenti descrizioni.

Descrizione generale

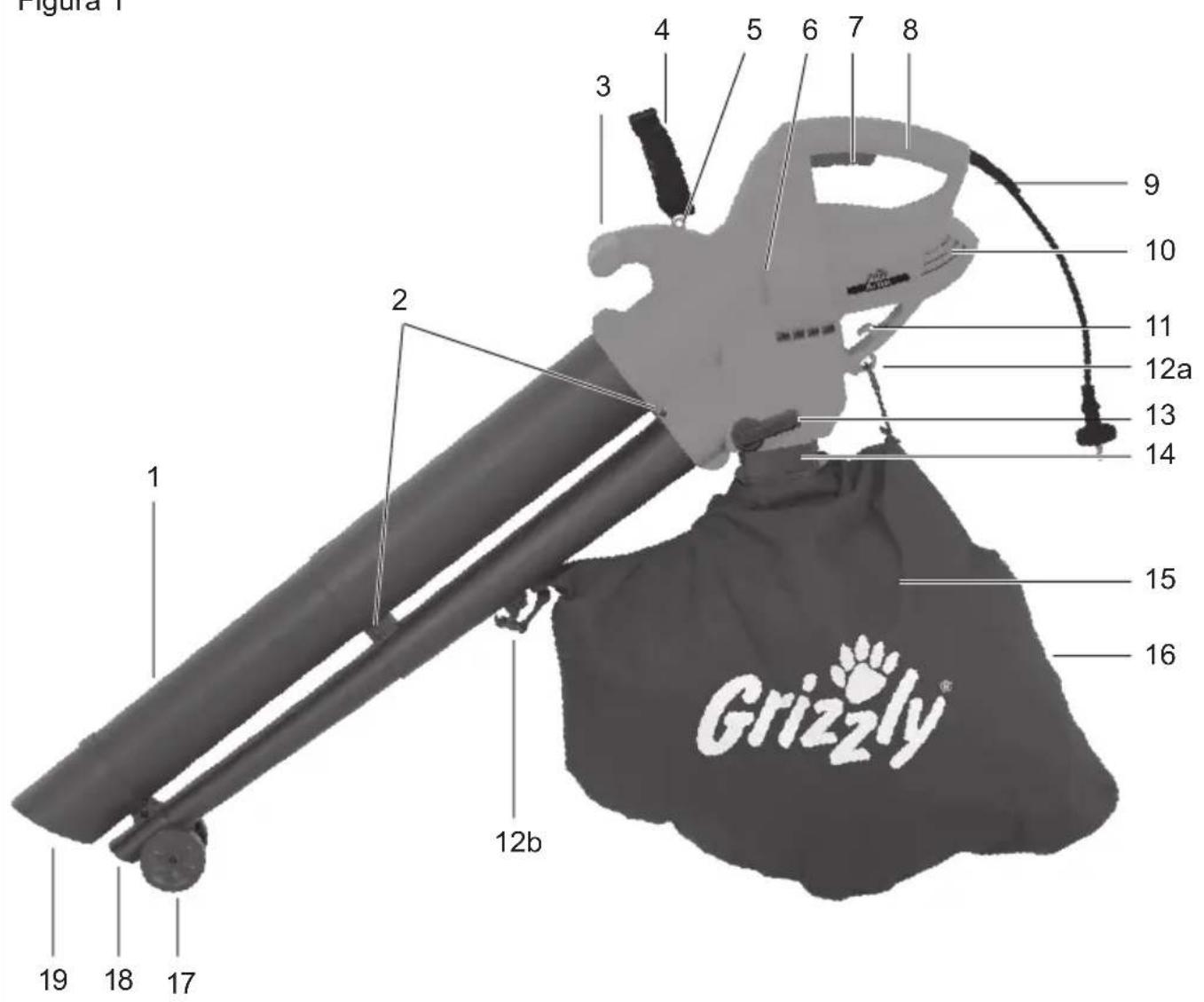

Illustrazione

Figura 1

1 Tubo di aspirazione/soffi atura in due pezzi
2 Viti di fi ssaggio tubo
3 Impugnatura supplementare
4 Cinghia di trasporto
5 Occhiello di fi ssaggio per la cinghia di trasporto
6 Motore
7 Interruttore di accensione (ON) e di spegnimento (OFF)
8 Impugnatura della scatola

9 Cavo di rete
10 Aperture di ventilazione
11 Fermacavo
12a+12b Cappi per sacco di raccolta
13 Selettore modalità di funzionamento
14 Telao di supporto per sacco di raccolta
15 Sacco di raccolta
16 Cerniera per lo svuotamento
17 Rotelle di guida
18 Apertura ventola
19 Apertura di aspirazione

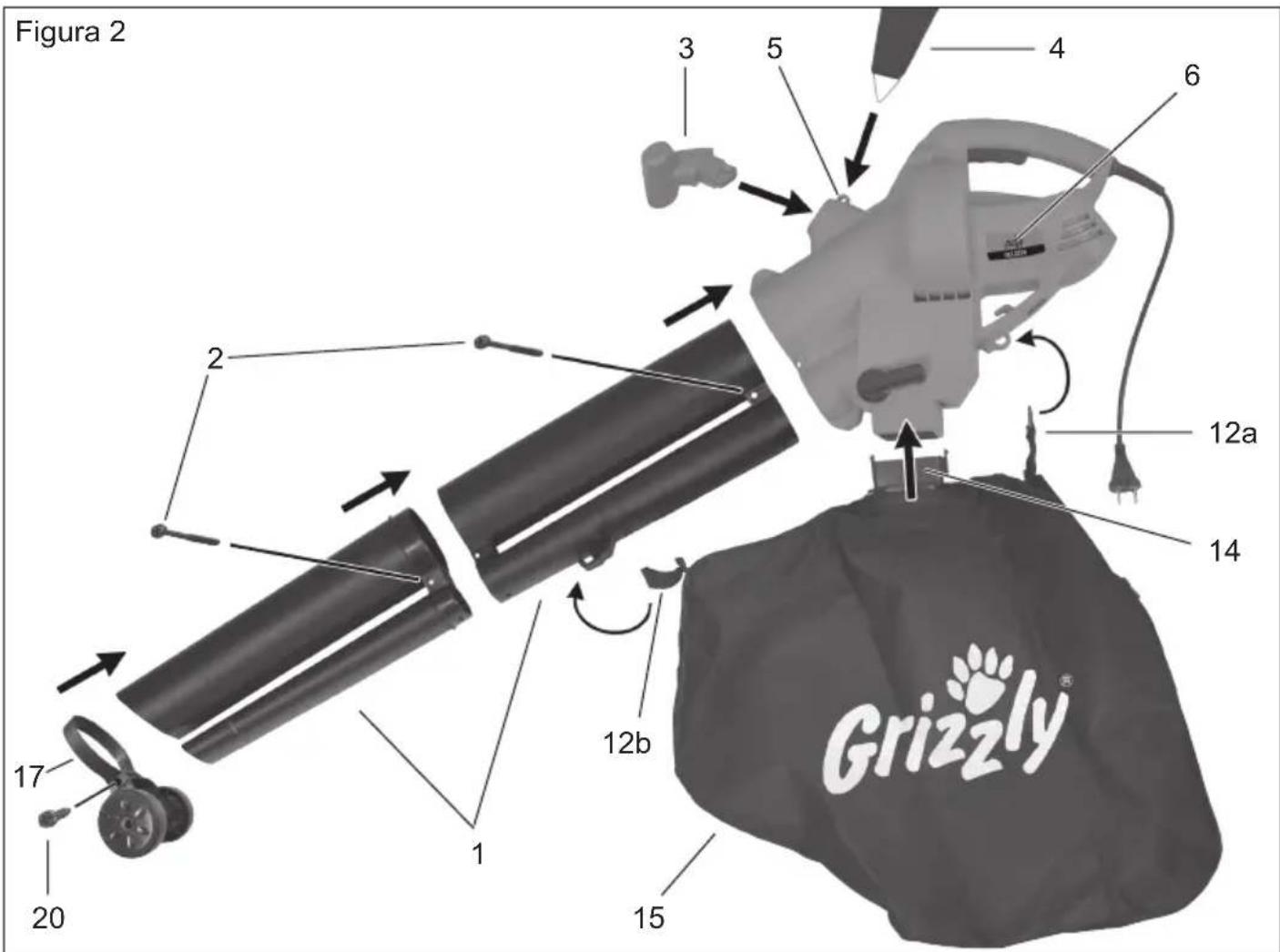

Istruzioni per il montaggio (fi gura 2)

Prima di effettuare qualsiasi inter-vento staccare la spina alla presa di corrente. Usare solo parti originali.

Disimballaggio

Disimballare la confezione e controllare che contenga tutti i componenti riportati qui di seguito:

1 Tubo di soffi aggio/d'aspirazione in due pezzi
2 Viti di fi ssaggio tubo
3 Impugnatura supplementare
4 Cinghia di trasporto
6 Motore
15 Sacco di raccolta
17 Rotelle di guida
20 1 Piccola vite con testa a croce

Montaggio

Fare funzionare l'apparecchio sol- tanto se il tubo di soffi aggio/d' aspi- razione è completamente montato e avvitato e il sacco di raccolta, la maniglia supplementare e la cinghia per il trasporto sono montati.

Montaggio del tubo di soffi aggio/ d'aspirazione

1. Inserire una nell'altra le due parti del tubo di soffi aggio/d'aspirazione (1).
2. Inserire il tubo di soffi aggio/d'aspirazione nell'apertura del soffi ante/dell'aspirazione sulla cassa del motore (6).
3. Fissare il tubo di soffi aggio/d'aspirazione con le due viti lunghe di chiusura (2).

Montaggio del manico supplementare

1. Inserire il manico supplementare (3) nella cassa del motore (6).

Montaggio dei rulli guida

1. Spingere gli anelli di tenuta nei rulli guida (17) fi noagli arresti sopra il tubo di soffi aggio/d'aspirazione (1).

2. Fissare i rulli guida con la piccola vite con la testa a croce in dotazione (20).

Montaggio del sacco di raccolta

1. Inserire il telaio di supporto (14) nell'apertura posta sul motore (6) in modo tale che si sentono scattare le chiusure laterali a scatto. Il sacco di raccolta (15) delve indicate in direzione del tubo di aspirazione/soffi atura.

2. Fissare i due cappi del sacco di raccolta (12a+12b) sul motore dell'apparecchio.

Applicazione delle cinghia per il trasporto

1. Inserire la cinghia per il trasporto (4) nell'apposito occhiello (5) sulla cassa del motore.

Funzionamento

Durante il lavoro con l'apparecchio indossare un abbigliamento adatto e quanti da lavoro. Assicurarsi prima di agli utilizzo che l'apparecchio sia funzionante. Assicurarsi che il sacco di raccolta e il tubo siano montati in modo corretto e la cinghia di trasporto regolata in modo ottile per il lavoro. Se un interrottore risultasse danneggiato, non si può più lavorare con l'apparecchio. Fare attenzione che la tensione di rete corrisponda alla targhetto posta sul l'apparecchio.

Rispettare le disposizioni in materia di inquinamento acustico e altre normative locali. L'uso dell'apparecchio cui èssere

limitato o del tutto vietato in alcuni giorni (ad es. domenica e giorni festivi) o in particolari aree (ad es. luoghi di cura, cliniche ecc.).

Dopo aver disinserito l'apparecchio, la girante girera ancorta per quale momento. Pericolo di ferite a causa dell'attrezzo rotante.

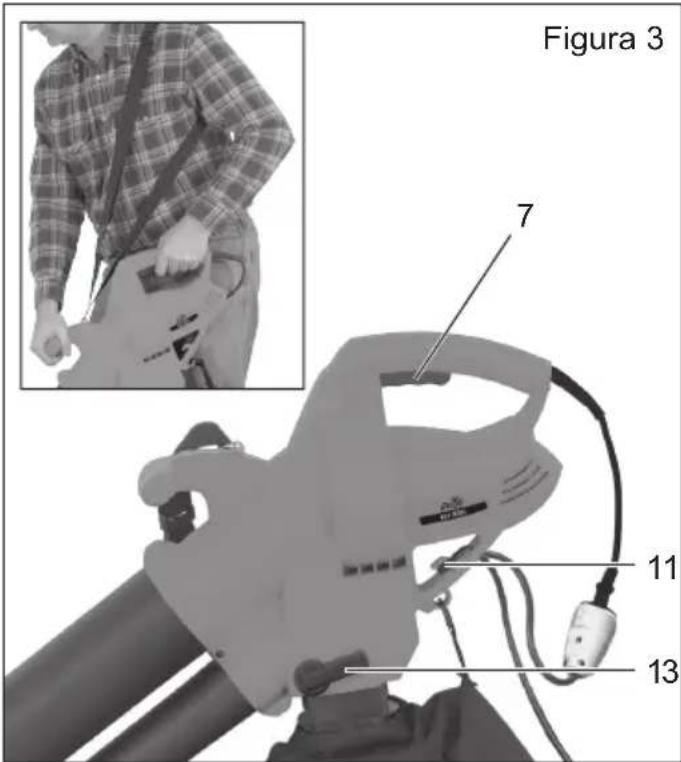

Messa in funzione (fi gura 3)

Prima di accendere l'apparecchio fare attenzione che il medesimo non tocchi nessun oggetti. Fare attenzione di essere bene in equilibrio.

1. Formare un cappio con l'estremità del cavo di prolunga e fi ssarla sul fermacavi (11). Grazie al disposizione di compensazione della forza di trazione si eviterà di sfi la re inavvertamente la spina alla presa di corrente.
2. Collegare l'apparecchio alla tensione direte.
3. Indossare la cinghia di trasporto e regolar

IT

la in modo ottimale. Tenere l'apparecchio con una mano dall'impugnatura della scatola e dall'altra dall'impugnatura supplementare (vedere imagine piccola).

1. Per selezionare la modalità di funzioniamento girare il selettore di modalità (13) sul symbolo desiderato. L'interruttore deve emettere un suono di scatto.

Modalità di funzionamento aspirazione

Modalità di funzionamento soffi atura

Prima di commutare la modalità di funzionamento è assolutamente necessario specnere l'apparecchio.

1. Per accendere l'apparecchio premere l'interruttore di accensione/spegnimento (7). Per spegnere l'apparecchio rilasciare l'interruttore di accensione/spegnimento (7).

Lavorare con l'apparecchio

L'apparecchio più essere usato solo nelle due seguenti modalità: Come aspiratore per aspirare fogliame sottile e secco, come soffi atore per raccogliere fogliame sottile o per spostarlo da posizioni diffici cilmente accessibili (ad es. sotto autovetture). Nella modalità di aspirazione funzionianche come tritatore. Le foglie secche vengono triturate, il loro volume ridotto, e le foglie vengono preparate per un eventuale compostaggio. Ogni utilizzo diverso da quanto descritto sopra potrà causare danni alla macchina e rappresentare un pericolo per l'operaatore.

Fare attenuationo quando si lavora di non urtare con l'apparecchio contro oggetti duri che potrebbero causare danni. Non aspirare corpi duri come pietre, grossi

rami o pesz di rami, pigne o oggetti simili perchéosi facendo si potrebbe danneggiare l'apparecchio e in particolare il tritatore. Riparazioni dovute a tali danni non sono coperte da garanzia.

Spagnere l'apparecchio e sfi hare immediatamente la spina alla presa di corrente se la girante si blocca o se il cavo è danneggiato o aggrovigliato.

Modalità di uso Aspirazione:

• Posizione l'interruttore di selezione modalità di uso sul relative significato (vedi messa in funzione). Controllare se il sacco di raccolta è montato correttamente.

Per non provocare inutili usure al sacco di raccolta, evitare di trascinarlo sul suolo durante il lavoro.

Se I'apparecchio durante il funzionamento all'improvviso si ferma e non continua ad aspirare, spegnerlo immediatamente. Sfi lare la spina alla presa di corrente e assicurarsi che nessun materiale sia incastrato tra la girante di triturazione e la scatola. Eseguire gli interventi descritti al capitolo „Pulizia e Manutenzione „. Se I'apparecchio non si avvia, rivolgersi al Servizio Assistenza.

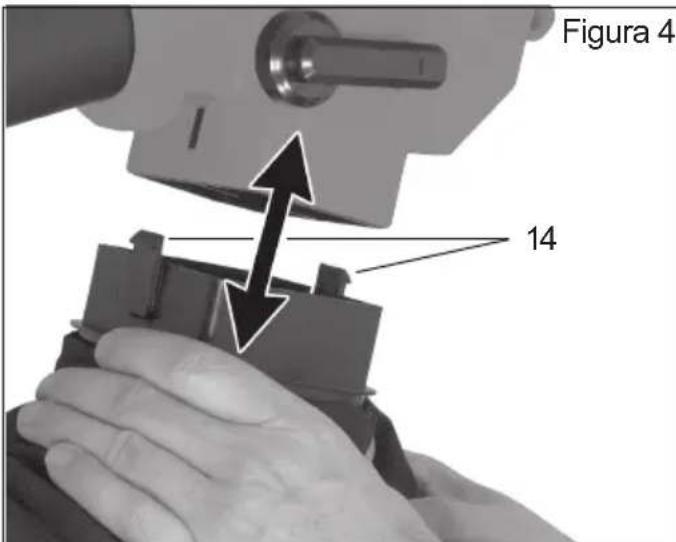

Svuotamento sacco di raccolta (fi gura 4):
Quando il sacco di raccolta è pieno la potenza di aspirazione diminuisce sensibilmente. Se il sacco è pieno o la potenza di aspirazione dell'apparecchio è ridotta, si dovrá svuotare il sacco.

Spagnere l'apparecchio e sfi hare la spina alla presa di corrente prima di svuotare il sacco di raccolta.

1. Aspettare che la girante si fermi completamente.

1. Per rimuovere il sacco di raccolta, staccare i cappi (vedi fi gura 1, N. 12a+b) e premere le due chiusure laterali a scatto sul telaio di supporto (14) verso l'interno.
2. Aprire la cerniera del sacco di raccolta (vedi fi gura 1, N. 16) e svuotarlo completeness.
3. Montare nuovamente il sacco di raccolta svuotato (vedi andere istruzioni di montaggio).

Il materiale di compostaggio non deve essere smaltito con i rifi uti casalinghi!

Modalità di uso Soffi atura:

• Posizione l'interruttore di selezione modalità di uso sul relative significolo (vedi messa in funzione).
• Per ottener un risultato ottimale quando si usa la ventola, Maintainere una distanza da terra di 5 - 10 cm.
• Prima di procedere con la soffi atura, staccare il fogliame aderente al suolo con una scopa.
• Inumidire il fogliame particolaremente secco prima di procedere con la soffi atura, in modo tale da evitare che venga sollevato.
• Le rotelle di guida all'estremità fi nale del tubo servono per facilitare le operazioni di lavoro su superfici ci piane.

Dirigere il getto d'aria lontano dal-l'operaatore. Fare attenzione di non soffi are su oggetti pesanti che potrebbero colpire persone ferendole o danneggiare cose.

Pulizia e manutenzione

Prima di eseguire qualsiasi interventosfi lare la spina dell'apparecchio alla presa di corrente.

Fare eseguire interventi non descritti nel presente manuale da un Servizio Assistenza da moi autorizzato. Utilizzare solo parti originali.

Controllare l'apparecchio prima di agli uso per verifi care se presenta evidenti difetti come parti staccate, usurate o danneggiate e se le viti o altre parti sono fi ssate correttamente. Sostituire le parti danneggiate. Verifi care periodicamente se il sacco di raccolta è usurato o danneggiato.

Eseguire i seguenti interventi di manutenzione e pulizia periodicamente per assicurare una lunga durata e un uso sicuro dell'apparecchio.

Pulizia

Pulire l'apparecchiatura subito dopo il lavoro perché altrimenti lo sporco e i resti del fogliame s'indurisce e s'incrosta e -eventualmente - non potra più essere eliminato alla smontare la scatola del motore. Questi lavori di pulizia non sono coperti da garanzia.

Non usare detergenti o solventi che potrebbero danneggiare irreparabilmente l'apparecchio. Sostanze chimiche possono aggredire le parti in materiale plastico dell'apparecchio.

IT

• Pulire la scatola dell'apparecchio, il tubo di aspirazione e le aperture di ventilazione periodicamente con una spazzola morbida o con un panno. Non pulire mai l'apparecchio fatto l'acqua corrente.
• Dopo aver completeness gli interventi, staccare il sacco di raccolta, rivoltarlo e spazzolarlo accuramente. Cosi si evitera la formazione di muffa e di odori sgradevoli.
• Eliminare eventuali resti di materiale trituratori rimasti sulle vicinanze dello scarico.

Eliminazione di intasamenti

Il fogliame e rifi uti verdi possono otturare l'apparecchio.

Pulizia della zona di scarico:

1. Staccare il sacco di raccolta.
2. Pulire la parte esterna della zona di scarico dell'apparecchio.
3. Posizione l'interruttore di selezione modalità di uso sul symbolo Aspirazione.
4. Eliminare i resti di sporco presenti nella parte interna della zona di scarico con una spazzola piatta o con attrezzo simile. Eliminare i corpi estranei di grosse dimensioni con un attrezzo smussato e non tagliente.

Pulizia del tubo di soffi aggio/d'aspirazione e dell'elica:

1. Allentare le viti per il fi ssaggio del tubo (vedere la fi gura 1, num. 2) e disgiungere le due parti del tubo di soffiaggio/d'aspirazione.
2. Pulire l'interno del tubo di soffi aggio/ d'aspirazione.
3. Rimuovere delicatamente i residui di sporco alla girante mediante una spazzola per bottiglie o simili e oggetti ingombranti con un attrezzo smussato e non tagliente.
4. Assicurarsi che la girante gira alla diffi colta e si trovi in condizioni di funzionamento ottimali. Fate sostuire una girante difettosa da un servizio assistenza clienti

Autorizzato.
5. Rimontare il tubo di soffi aggio/d'aspirazione ed avvitarlo.

Sostituzione sacco di raccolta

Sostituire il sacco di raccolta se danneggiato. Usare solo sacchi di raccolta originali (vedi capitolo „ Parti di Ricambio”), altrimenti la garanzia non sare più valida.

Conservazione

• Conservare l'apparecchio in un luogo asciutto, sicuro dal gelo e lontano alla portata di bambini.
  Non esporre l'apparecchio alla diretta luce del sole, ma conservarlo al bujo o semibujo.
  Non ricoprire l'apparecchio con sacchi di nylon perché si potrebbe create umidità.
• Pulire a fondo l'apparecchio a fi ne stagione e per la pausa invernale. Pulire il sacco di raccolta, dopo averlo staccato, svuotandolo e lavandolo con acqua tiepida e sapone neutro. Montare il sacco dopo che si è asciugato.

Smaltimento/Tutela dell'ambiente

Effettuare lo smaltimento dell'apparecchio, degli accessori e della confezione nel rispetto dell'ambiente presso un punto di raccolta per riciclaggio.

Le apparecchiature non si devono smaltire insieme ai rifi uti domestici.

Consegnare l'apparecchio presso un centro di raccolte e ricupero. Le parti plastiche e di metallo usate potranno essere selezionate e avviate al ricupero. Chiedere informazioni a riguardo al nostro centro assistenza clienti.

Garanzia

Per quello apparecchio forniamo 24 mesi di garanzia. Nel caso di uso commerciale e per apparecchi di ricambio vale una garanzia ridotta. Danni che dipendano da usura naturale, sovraccarico o uso non conforme, sono escludi alla garanzia. Questa garanzia vale sostanto per il primo acquirente e non è cedibile ad altri. Alcune componenti sono soggetti a normale usura e sono escluse alla garanzia. Tra queste sono comprese in particolare la girante, il sacco di raccolta e le spazzole di carbone, tranne nel caso che i reclami non siano da imputare a dati del materiale. Premessa essenziale per la garanzia è inoltre l'avere seguito leindicazioni riportate in quello manuale al capitolo Pulizia e Manutenzione. I dati che siano risultati da errorsi del materiale o di costruzione verranno eliminatienza alcun costo,tramite sostituzione del prodotto o la riparazione dello stesso.Premessa essenziale è che l'apparecchio venga restituito al rivenditore non smontato e presentando la prova d'acquisto e di garanzia. Le riparazioni che non siano coperte da garanzia potranno essere eseguite dal nostro Centro Assistenza a pagamento. Il nostro Centro Assistenza vi farà volentieri unpreventivo. Potremo accettare solo quegli apparecchi che sianostati adeguatamente imballati e affancati.

Gli apparecchi inviati non affrancati - o inviati come merce voluminosa, per espresso o con altra spedizione speciale - non potranno essere accettati.

Assicurarsi prima della spedizione che l'apparecchio non venga considerato mercy voluminosa. Ciò cui accadere se l'apparecchio non è stato imballato adeguatamente o se è stato spedito solo avvolto da carta per pacchi.

Effettuamo gratuito lo smaltimento del Vs. appearecchio.

Pezzi di ricambio

I ricambi potranno essere ordinati direttamente dal vs. Centro Assistenza.

Numero ordine accessori:

72421200 Sacco di raccolta con supporto

72421206 Cinghia di trasporto

Nel caso che siano necessari altri ricambi, desumere il numero relativo al pezzo dalle viste particolari smontati.

Dati tecnici

Aspiratore / soffi atore ELS 2201

Tensione nominale d'ingresso ... 230V~, 50 Hz
Tipodi protezione

Potenza nominale, max. 2200 W

Velocità aria max. 250 km/h

Potenza d'aspirazione, max. 12 m³/min

Capacità sacco di raccolta 451

Potenza di triturazione max. 10:1

Peso 3,8 kg

Livello di potenza sonora

garantito 102 dB (A)

Livello di pressione sonora 87 dB (A)

Vibrazione sull'impugnatura 3,96 m/s²

lvalori di rumore e vibrazione sono stati determinati sulla base delle norme e delle disposizioni indicate nella dichiarazione di conformità.

Modifi che tecniche ed esteriori potranno essere eseguite nel corso dell'ulteriore sviluppo del prodotto,enza alcun preavviso.Tutte le misure,indicazioni e avventenze del presente manuale sono riportate pertantozza alcuna garanzia. Non potra esser fatto valere alcun diritto sulla base delle presenti istruzioni d'uso.

Ricerca guasti

Problema	Causa possibile Rimedio
L'apparecchio non si avvia	Manca la corrente	Controllare la presa di corrente, il cavo, il conduttore e il fusibile, event. riparazione da parte di un elettricista
	L'interruttore ON/OFF è difettoso	Riparazione da parte di un technique Servizio Assistenza
	Le spazzole di carbone sono usurate
	Il motore è guasto
	Tubo di aspirazione non montato per intero	Montare il tubo che è composto da 2 pezzi
L'apparecchio lavora con interruzioni	Il cavo elettrico è danneggiato	Controllare il cavo, event. sostituirlo
	Contatto interno difettoso	Riparazione da parte di un technique Servizio Assistenza
	L'interruttore ON/OFF è difettoso
La potenza di aspirazione è minima o manca del tutto	Il sacco di raccolta è piano S	vuotare il sacco di raccolta
	Il sacco di raccolta è sporco P	Pulire il sacco di raccolta
	L'interruttore di selezione è sulla posizione sbagliata	Posizionare l'interruttore di selezione sul symbolo Aspirazione
	L'aspirafoglie è otturato o bloccato da corpi estranei	Eliminare le otturazioni o i blocchi (vedi capitolo Pulizia e Manutenzione)
La potenza di soffi atura è minima o manca del tutto	L'interruttore di selezione modalità è sulla posizione sbagliata	Posizionare l'interruttore di selezione sul symbolo Soffi atura
La girante non si muove	Corpi estranei bloccano la girante	Eliminare i blocchi (vedi capitolo Pulizia e Manutenzione)

Table des matieres

Dichiarazione di conformità CE 106

29010 San Nicolò a Trebbia (PC)

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]

WERCO Ltd.

U Mototechny 131
