MANUALE UTENTE ELS 2402 E Grizzly

Aspiratore / soffiatore

①

Traduzione delle istruzioni per l'uso in originale

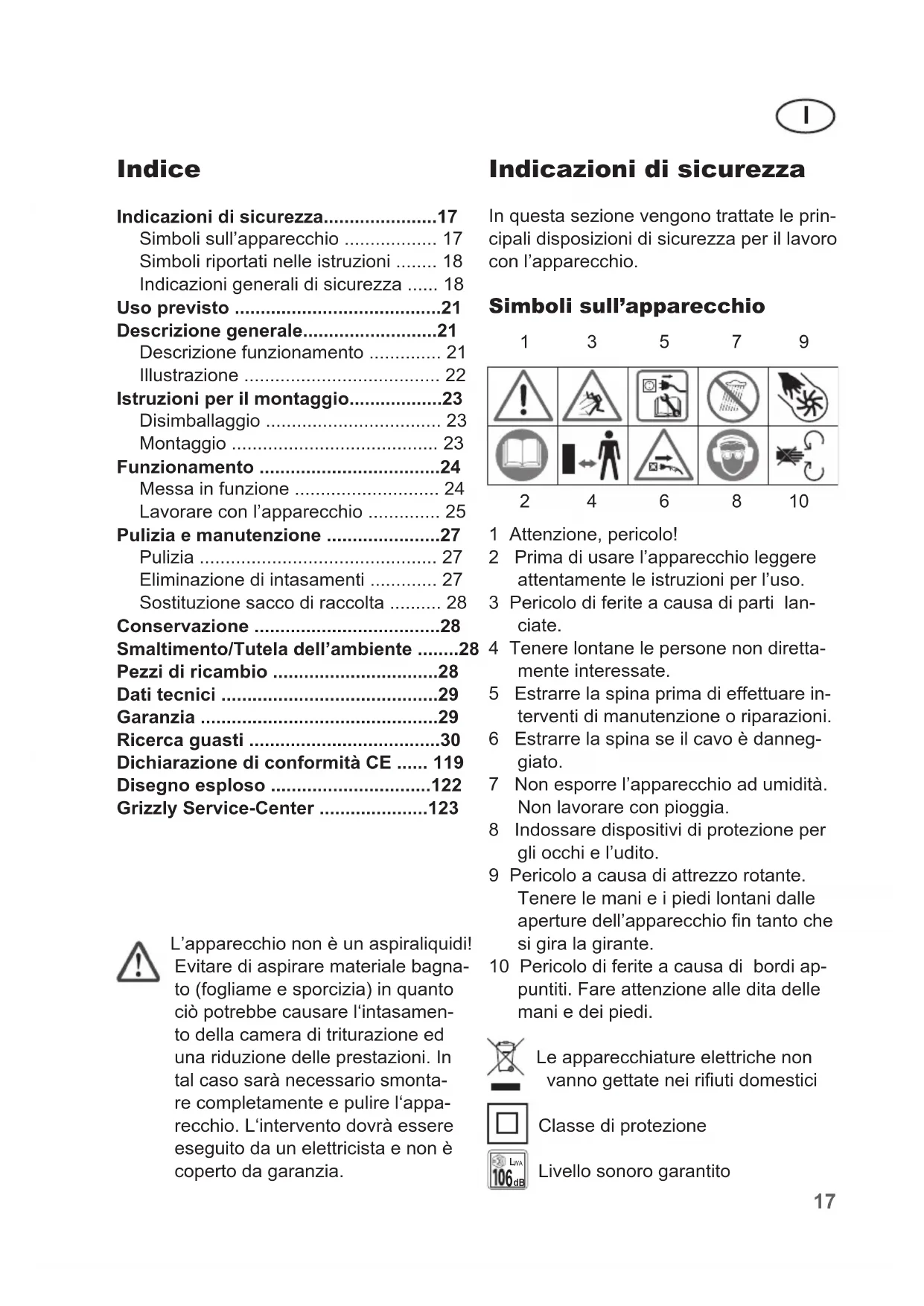

1 Traduzione delle istruzioni per l'uso in originale 17

Si prega di leggere conattenzione le presenti istruzioni per l'uso la prima volta che si usa l'apparecchio. Conservare con cura il presente manuale d'uso e consegnarlo al successivo utilizzatore prestando attentionione che sia sempre a disposizione di chi usa l'apparecchio.

Indicazioni di sicurezza 17

Simboli sull'apparecchio 17

Simboli riportati nelle istruzioni 18

Indicazioni generali di sicurezza .... 18

Uso previsto 21

Descrizione generale 21

Descrizione funzionamento 21

Illustrazione 22

Istruzioni per il montaggio. 23

Disimballaggio 23

Montaggio 23

Funzionamento 24

Messa in funzione 24

Lavorare con l'apparecchio 25

Pulizia e manutenzione 27

Pulizia 27

Eliminazione di intasamenti 27

Sostituzione sacco di raccolta 28

Conservazione 28

Smaltimento/Tutela dell'ambiente 28

Pezzi di ricambio 28

Dati tecnici 29

Garanzia 29

Ricerca guasti 30

Dichiarazione di conformità CE .... 119

Disegno esploso 122

L'apparecchio non è un aspiraliquidi! Evitare di aspirare materiale bagnato (fogliame e sporcizia) in quantocizio potrebbe causare l'intasamento della camera di triturazione ed una riduzione delle prestazioni. In tal caso sare necessario smontare completamente e pulire l'apparecchio. L'intervento dovrá essere eseguito da un elettricista e non è coperto da garanzia.

Indicazioni di sicurezza

In questa sezione vengono trattate le principali disposizioni di sicurezza per il lavoro con l'apparecchio.

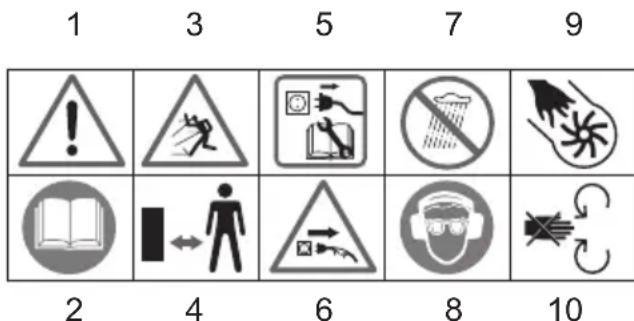

Simboli sull'apparecchio

1 Attenzione, pericolo!
2 Prima di usare l'apparecchio leggere attendamente le istruzioni per l'uso.
3 Pericolo di ferite a causa di parti lanciate.
4 Tenere lontane le personne non direttamente interessate.
5 Estrarre la spina prima di effettuare interventi di manutenzione o riparazioni.
6 Estrarre la spina se il cavo è danneggiato.
7 Non esporre l'apparecchio ad umidità. Non lavorare con pioggia.
8 Indossare dispositivi di protezione per gli occhi e l'udito.
9 Pericolo a causa di attrezzo rotante. Tenere le mani e i piedi lontani dalle aperture dell'apparecchio fin tanto che si gira la girante.
10 Pericolo di ferite a causa di bordi appuntiti. Fare attenzione alle dita delle mani e dei piedi.

Le apparecchiature elettriche non vanno gettate nei rifiuti domestici

Classe di protezione

Livello sonoro garantito

1

Simboli riportati nelle istruzioni

Simboli di pericolo con includazioni relative alla prevenzione di uomini a cose e persone.

Simboli di divieto (alippo del punto esclamativo il divieto viene delucidato) conindicazioni relative alla prevenzione di danni.

Simboli di averventa con informazioni relative ad un uso corretto dell'apparecchio.

Indicazioni generali di sicurezza

Prima di iniziare a lavorare familiarizzare con tutte le parti dell'apparecchio e con il corretto funzionamento dell'apparecchio. Assicurarsi di poter immediatamente scollegare l'apparecchio in caso di emergenza. Un uso non appropriato più causere gravi lesioni.

Attenzione! Durante l'uso dell'apparecchio osservare seguenti misure di sicurezza di base ai fini della protezione contro scosse elettriche e rischi di lesioni e incendi:

Lavorare in modo sicuro:

I dispositivi di protezione individuale salvaguardano la vostra salute e la salute di terzi e garantiscono il funzionamento perfetto dell'apparecchiatura.

• Indossare abiti da lavoro idonei come robuste scarpe chiuse con suola antiscivolo, pantaloni robusti e lunghi, quanti, mezzi di protezione degli occhi e dell'udito. Non usare l'apparecchia-tura a piedi nudi o con sandali aperti.

Usare una protezione respiratoria per proteggersi alla polvere.

Non indossare abiti o gioielli che potrebbero essere aspirati alla bocca di aspirazione. Se avete i capelli lunghi, usare una protezione per il capo.
- Verificare periodicamente il corretto funzionamento e l'integrità dell'apparecchio per evitare rischi per l'operatore.
- L'apparecchio non deve essere usato da bambini. Éanche vietato l'uso da parte di personne che non conoscano completeness le istruzioni per l'uso. Le leggi e disposizioni locali possono prevedere un'età minima per l'utilizzo dell'apparecchio.
- L'apparecchio non è adatto all'uso da parte di persona (compresi bambini) con facoltà fisiche, sensoriali o mentali limitate o con scarse esperenze o conoscenze; a meno che non siano sorvegliati da una persona responsabile per la loro sicurezza o abbiamo ricevuto istruzioni su come usare l'apparecchio.
- Bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.
Non far toccare l'apparecchio o la prolunga da autre persone. Tenere lontano l'apparecchio da persona, soprattutto bambini, e animali domestici.
- Fare attentzione a bambini, animali domestici, finestre aperte, ecc. Il materiale soffiato potra essere scaraventato con forza in direzione dell'operaore. Interrompere il lavoro se nelle vicinanze si trovano persone. Tenere una distanza di sicurezza nella zona di lavoro di 5 m.
Non accendere l'apparecchio se è tenuto al con trario o se non si trova

nella posizione di lavoro.

• Evitare diMETTERELIMPIANO in funzione inavvertamente.Accertarsi che l'apparecchio sua spento prima di allacciarlo alla corrente, prenderlo o muoverlo.
  Si possono verificare incidenti se durante il movimento dell'apparecchio si tiene il dito sull'interruttore o si allaccia l'apparecchio acceso alla corrente.
  Non rivolgere l'apparecchio durante il funzionamento in direzione di persone e in particolare non indirizzare il getto d'aria in direzione di occhi e orecchie.
• Familiarizzare con l'ambiente di lavoro e prestare attenzione a possibili situazioni di pericolo che durante il lavoro potrebbero sfuggire a causa del rumore.
• Assicurarsi di stare perfettamente in equilibrio, soprattutto se si lavora in pendii. Tenere sempre fermo l'apparecchio con tutte e due le mani e lavorare solo con la cinghia di trasporto regolata correttamente.
• Non sporgereecessivamente il corpo e prestare attenzione a non perdere l'equilibrio.
• Controllare attendamente la superficie da pulire e eliminare tutti i fili, pietre, lattine e altri corpi estranei.
• Tenere le dita e i piedi lontani dall'apertura di aspirazione e alla girante. Pericolo di ferite.
  Non lavorare con l'apparecchio se siete stanchi o alla concentrazione o dopo aver assunto alcol o medicine. Fare sempre una pausa di lavoro al momento idoneo. Lavorare con giudizio. Muoversi lentamente alla corrente.
  Non usare l'apparecchio in caso di pioggia, cattivo tempo o in ambiente umido. Lavorare solo con la luce del giorno o con una sufficiente illuminazione artificiale.

Non usare un appearecchio difettioso, incomplete o modificato alla consenso del produttore. Verificare prima di agli uso lo stato di sicurezza dell'apparecchio, in particolare del cavo di collegamento e dell'interruttore.
Utilizzare l'apparecchio solo se è stato montato interamente.
Utilizzare l'apparecchio come aspiratore solo se il sacco di raccolta è montato. Controllare regolarmente o il sacco di raccolta per verificare la presenza di usura o danneggiamenti.
- Non aspirare materiali che bruciano, incandescenti o che emettono fumo (ad es. sigarette, braci ecc.), vapore o materiali lavormente inflammabili, velenosi o esplosivi.
Utilizzare solo parti di ricambio ed accessori forniti e raccomandati dal produttore.
- Scollegare l'apparecchio alla presa elettrica:

• quando non si utilizes l'apparecchio, durante il trasporto o se si lascia incustodito;
• durante il controllo dell'apparecchio, durante la pulizia o quando si eliminano gli intasamenti;
• quando si effettuano interventi di pulizia o di manutenzione e durante la sostituzione di accessori;
• se il cavo di alimentazione elettrica o la prolonga è danneggiata;

• dello contatto con corpi estranei e in caso di vibrazioni non normali.

• Non tentare di riparare l'apparecchio, tranne nel caso che siate provvisti di formazione specifica. Tutti gli interventi non specificati nel presente manuale dovranno essere effettuati solo da Servizi Assistenza da moi autorizzati.
  Nonutilizzare l'apparecchio in locali chius o non ben arieggiati.
  Nonutilizzare l'apparecchio nelle vicinan

1

ze di liquidi o gas inflammabili. In caso di inosservanza, pericolo di incendio o di esplosione.

• Conservare l'apparecchio in luogo asciutto e lontano alla portata di bambini.
• Trattare con cura l'apparecchio. Pulire regolarmente le aperture di ventilazione osservare le disposizioni sulla manutenzione.
• Tenere libere tutte le uscite per l'aria fredda da sporcizia.

Sicurezza elettrica:

• Prima della messa in funzione verificare che la tensione riportata sulla targhetta dell'apparecchio corrisponda a quella di rete.
• Collegare l'apparecchio solo a una presa con protezione differenziale (interrettore FI) non superiore a 30mA .
• Controllare prima di agli uso il cavò di alimentazione e la prolunga per verificare la presenza di eventuali danneggiamenti o usura. Non usare l'apparecchio se il cavò è danneggiato o consumato. Evitare di toccare parti collegate a massa (ad es. recinzioni e pali di metallo).
• L'attacco della prolunga deve essere protetto da spruzzi d'acqua, deve essere realizzato in gomma o ricoperto di gomma. Utilizzato solo prolonghe che siano adatte ad essere usate all'aperto, dotate di relativaindicazione. La sezione del trefolo della prolunga deve misurare almeno 1,5mm . Prima dell'utilizzo svolgere complemente il cavo dal tamburo. Verificare se il cavo presente danni.
• Tenere lontano il cavo alla zona di lavoro e far si che si trovi sempre dietro l'operaatore.
  Utilizzare per il collegamento della prolunga il dispositivo di compensazione degli sforzi di trazione predisisto a tale

scopo.

Non trascinare l'apparecchio tirandolo per il cavo. Non tirare il cavo per estrarre la spina alla presa di corrente. Protegere il cavo da fonti di calore, ollie e angoli taglienti.
Non è consentito utilizzato cavi, attacchi e spine che presentano danni o conduittori che non siano conformi alle dispositionsi in materia. In caso di danni estrarre immediatamente la spina alla presa di corrente.

Non toccare mai il cavo di alimentazione fine a quando la spina non è stata estratta alla presa di corrente.

• Nel caso in cui la conduttura di collegamento di quello appearecchio venga danneggiato, deve essere sostituita da una conduttura di collegamento speciale, che può essere fornita dal produttore o dal servizio di assistenza clienti dello stesso.
  Non utilizzato l'apparecchio se l'interruttore non cui quod assere acceso o spento. Gli interruttori difettosi devono essere sostuititi in un'officina del Servizio Assistenza.
  Non sovraccaricare l'apparecchio. Utilizzare l'apparecchio solo entro i limiti di potenza indicati. Non utilizzato apparecchi con motori a bassa potenza per effettuare lavori pesanti. Non utilizzato l'apparecchio per scopi non idonei.

Uso previsto

L'apparecchio è destinato solo all'aspirazione e soffiatura di fogliame sottile per uso domestici e di giardinaggio hobbiesico. Ogni altri uso che non sia autorizzato espressamente dal presente manuale cui causare danni all'apparecchio e rappresentare un grave pericolo per l'operatore. Non è consentito l'uso dell'apparecchio in zone con polveri dannose per la salute o come aspiraliquidi. L'apparecchio è destinato all'uso da parte di uomini. Ragazzi con età superiore a 16 anni potranno utilizzare l'apparecchio solo sotto sorvegianza. è vietato l'uso dell'apparecchio in caso di pioggia o in ambiente umido.

L'operaatore o fruitore è responsabile per incidenti o danni a persono o cose.

Il produttore non risponde di danni che siano stati causati da uso impropero o errato.

Descrizione generale

Descrizione funzionamento

L'aspirafoglie dispone di un dispositivo di aspirazione del fogliame ovvero di una ventola per la modalità di aspirazione e soffiatura. Nella modalità di aspirazione il fogliame aspirato viene triturato per diminuire il volume e poi viene raccolto nel sacco. Nella modalità di soffiatura il fogliame può essere raccolto rapidamente o asportato da zone difficilmente accessibili.

Le rotelle di guida all'estremità inferiore del tubo servono per agevolare la manovra del tubo di aspirazione/soffiatura.

Per proteggere l'operaatore l'apparecchio va utilizzato esclusivamente con tubo d'aspirazione e sacco di raccolta Completely montati. L'apparecchio è isolato e protetto e non ha bisogno della messa a terra.

Per la funzione dei comandi atteneri alle seguenti descrizioni.

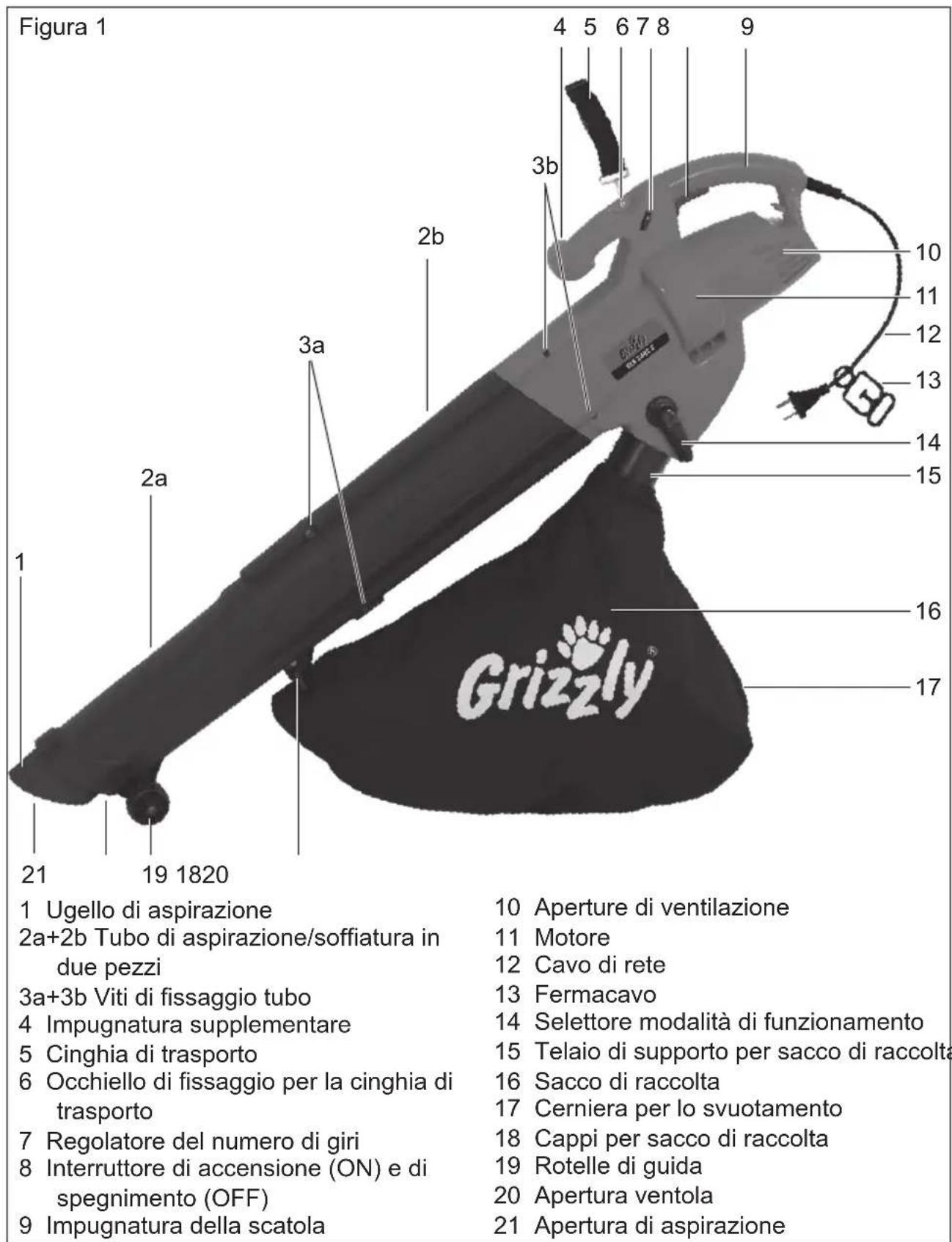

Illustrazione

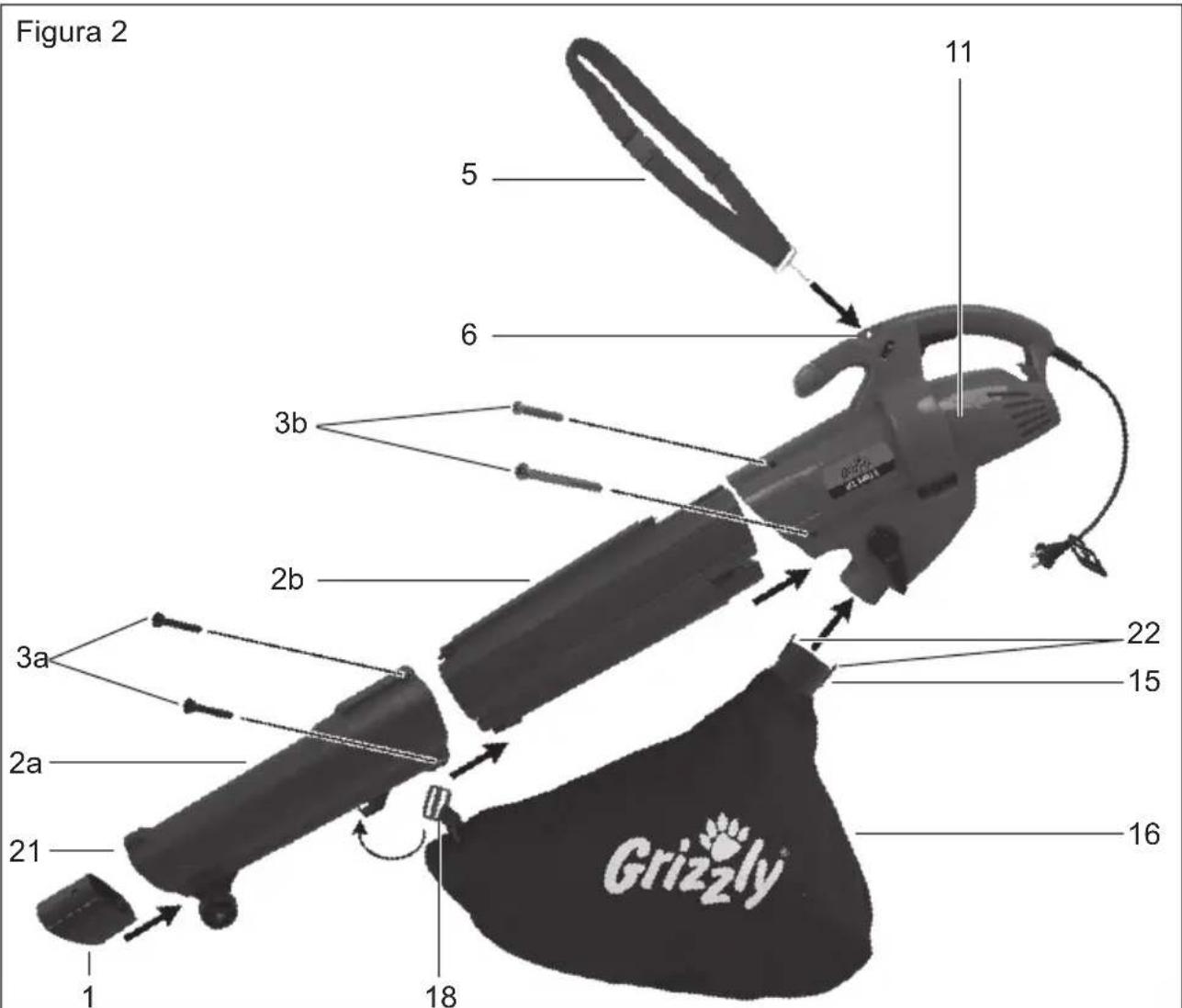

Istruzioni per il montaggio (figura 2)

5 Cinghia di trasporto

11 Motore
16 Sacco di raccolta

Prima di effettuare qualsiasi inter- vento staccare la spina alla presa Montaggio di corrente. Usare solo parti originali.

Disimballaggio

Disimballare la confezione e controllare che contenga tutti i componenti riportati qui di seguito:

1 Ugello di aspirazione

2a+2b Tubo di soffiaggio/d'aspirazione in due pezzi con 4 viti di fissaggio tubo (3a+3b)

Azionare l'apparecchio solo con il tubo di soffiaggio/aspirazione completeness montato e avvitato e il sacco di raccolta e la tracolla montati.

Montaggio tubo di soffiaggio/aspirazione

1. Allentare le 4 viti di fissaggio (3a + 3b) sul tubo di soffiaggio/aspirazione inferiore (2a) e sull'alloggiamento motore

(11).

1. Inserire una nell'altra le due parti del tubo di soffiaggio/aspirazione (2a + b) e avvitarle insieme (3a).
2. Inserire il tubo di soffiaggio/aspirazione superiore (2b) nell'apertura del soffiante/dell'aspirazione sull'alloggiamento motore (11).
3. Fissare il tubo di soffiaggio/aspirazione con le due viti di fissaggio (3b).
4. Inserire l'ugello di aspirazione (1) nell'apertura di aspirazione (21) sul tubo di soffiaggio/aspirazione inferiore (2a).

Montaggio del sacco di raccolta

1. Inserire il telaio di supporto (15) nell'apertura posta sull'alloggiamento motore (11) in modo tale che si sentono scattare le chiusura laterali a scatto (22). Il sacco di raccolta (16) delve indicate in direzione del tubo di soffaggio/aspirazione (2).
2. Fissare il cappio (18) del sacco di raccolta (16) sul tubo di soffiaggio/aspirazione inferiore (2a) dell'apparecchio.

Applicazione delle cinghia per il transporte

1. Inserire la cinghia per il trasporto (5) nell'apposto occhiello (6) sulla cassa del motore (11).

Funzionamento

Durante il lavoro con l'apparecchio indossare un abbligamento adatto e quanti da lavoro. Assicurarsi prima di agli utilizzo che l'apparecchio sia funzionante. Assicurarsi che il sacco di raccolta e il tubo siano montati in modo corretto e la cinghia di trasporto regolata in modo ottimale

per il lavoro. Se un interrottore ris-. sultasse danneggiato, non si più lavorare con l'apparecchio. Fare attenzione che la tensione di rete corrisponda alla targhetta posta sull'apparecchio.

Rispettare le disposizioni in materia di inquinamento acustico e altre normative locali.

Dopo aver disinserito l'apparecchio, la girante girera ancora per quale momento. Pericolo di ferite a causa dell'attrezzo rotante.

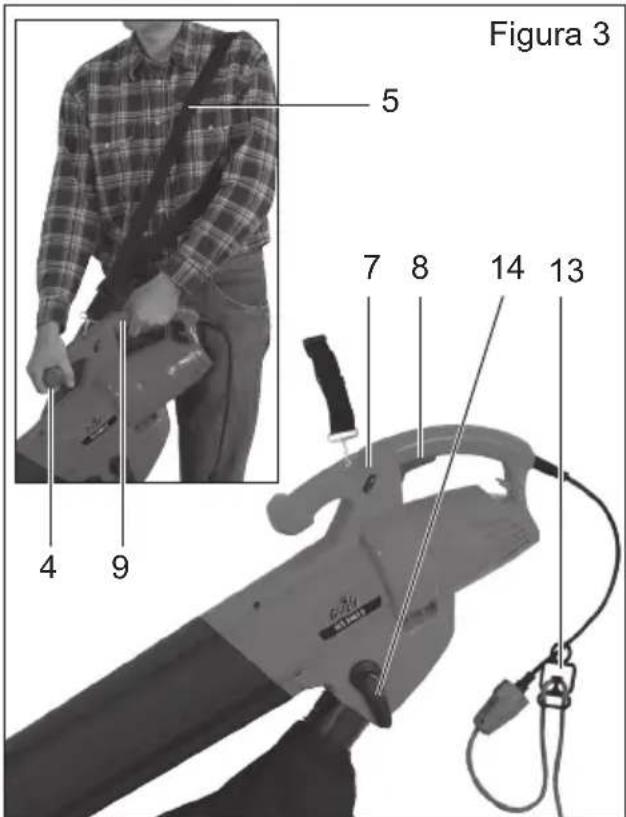

Messa in funzione (figura 3)

Prima di accendere l'apparecchio fare attenzione che il medesimo non tocchi nessun oggetti. Fare attenzione di essere bene in equilibrio.

L'apparecchio si accende solo quando il tubo di soffiaggio/aspirazione completo è montato correttamente.

1. Formare un cappio con l'estremità del cavo di prolunga e fissarla sul fermacavi (13). Grazie al dispositivo di compensazione della forza di trazione si eviterà di sfilare inavvertamente la spina alla presa di corrente.
2. Collegare l'apparecchio alla tensione di rete.
3. Indossare la cinghia di trasporto (3) e regolarla in modo ottimale. Tenere l'apparecchio con una mano dall'im-pugnatura della scatola (9) e dall'altra dall'impugnatura supplementare (4) (vedere imagine piccola).
4. Per selezionare la modalità di funzionamento girare il selettore di modalità (14) sul symbolo desiderato. L'erruttorde deve emettere un suono di scatto.

Modalità di funzionamento aspi-razione

Modalità di funzionamento sofiataura

Prima di commutare la modalità di funzionamento è assolutamente necessario specnere l'apparecchio.

1. Per accendere l'apparecchio premere l'interruttore di accensione/specnimento (8).

Per spegnere l'apparecchio rilasciare l'interruttore di accensione/spegnimento (8).

1. Con il regolatore del numero di giri (7) si imposta la potenza di soffiaggio e aspirazione ottimale.

Per tenere il più basso possibile il rumore e il consumo di corrente dell'apparecchio, lavorare con un numero di giri del motore basso.

Lavorare con l'apparecchio

L'apparecchio più essere usato solo nelle due seguenti modalità: Come aspiratore per aspirare fogliame sottile e secco, come soffiatore per raccogliere fogliame sottile o per spostarlo da posizioni difficoltà accessibili (ad es. sotto autovetture).

Nella modalità di aspirazione funzionaanche come tritatore. Le foglie secche vengono triturate, il loro volume ridotto, e le foglie vengono preparate per un eventuale compostaggio.Ogni utilizzato diverso da quanto descritto sopra potraccausare danni alla macchina e rappresentare un pericolo per I'operaore.

Fare attenzione quando si lavora di non urtare con l'apparecchio contro oggetti duri che potrebbero causare danni. Non aspirare corpi duri come pietre, grossi rami o peszi di rami, pigne o oggetti simili perchéosi facendo si potrebbe danneggiare l'apparecchio e in particolare il tritatore. Riparazioni dovute a tali danni non sono coperte da garanzia.

Specnere l'apparecchio e sfilare immediatamente la spina alla presa di corrente se la girante si blocca o se il cavo è danneggiato o aggrovigliato.

1

Modalità di uso Aspirazione:

• Posizione l'interruttore di selezione modalità di uso sul relative simbolo(vedi messa in funzione).

Controllare se il sacco di raccolta è montato correttamente.

• Prestare attenzione a non aspirare quantità di fogliame eccessive. In quello modo si prevengono intasamenti del tubo di soffiaggio/aspirazione e bloccaggi della girante.

Per non provocare inutili usure al sacco di raccolta, evitare di trascinarlo sul suolo durante il lavoro.

Se l'apparecchio durante il funzionamento all'improvviso si ferma e non continua ad aspirare, spegnerlo immediatamente. Sfilare la spina alla presa di corrente e assicurarsi che nessun materiale sia incastrato tra la girante di triturazione e la scatola. Eseguire gli interventi descritti al capitolo „Pulizia e Manutenzione „. Se l'apparecchio non si avvia, rivolgersi al Servizio Assistenza.

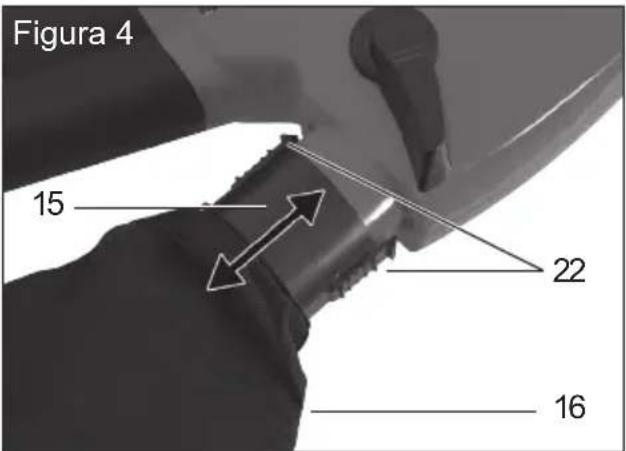

Svuotamento sacco di raccolta (figura 4): Quando il sacco di raccolta è pieno la potenza di aspirazione diminuisce sensibilmente.

Se il sacco è piano o la potenza di aspirazione dell'apparecchio è ridotta, si dovrà svuotare il sacco.

Spagnere l'apparecchio e sfilare la spina alla presa di corrente prima di svuotare il sacco di raccolta.

1. Aspettare che la girante si fermi completamente.
2. Per rimuovere il sacco di raccolta (16), staccare il cappio (vedi figura 1, N. 18) e premere le due chiusure laterali a

scatto (22) sul telaio di supporto (15)
verso l'interno.

1. Aprire la cerniera (vedi figura 1, N. 17) del sacco di raccolta (16) e svuotarlo completeness.
2. Montare nuovamente il sacco di raccolta svuotato (vedi andere istruzioni di montaggio).

Il materiale di compostaggio non deve essere smaltito con i rifiuti casalinghi!

Modalità di uso Sofiatura:

• Posizione l'interruttore di selezione modalità di uso sul relative simbolo (vedi messa in funzione).

• Per ottener un risultato ottimale quando si usa la ventola,mantere una distanza da terra di 5 - 10 cm.
• Iniziare il lavoro con la massima potenza di soffiaggio, per raccogliere rapidamente le foglie sparse. Scegliere una potenza di soffiaggio Bassa per compattare il mucchio di foglie precedentamente preparato.
• Prima di procedere con la soffiatura, staccare il fogliame aderente al suolo con una scopa.
• Inumidire il fogliame particolarmente secco prima di procedere con la sofiatura, in modo tale da evitare che

venga sollevato.

• Le rotelle di guida all'estremità finale del tubo servono per facilitare le operazioni di lavoro su superfici piane.

Dirigere il getto d'aria lontano dall'operaatore. Fare attenzione di non soffiare su oggetti pesanti che potrebbero colpire persone ferendole o danneggia-re cose.

Pulizia e manutenzione

Prima di eseguire qualsiasi interven- to sfilare la spina dell'apparecchio alla presa di corrente.

Fare eseguire interventi non descritti nel presente manuale da un Servizio Assistenza da moi autorizzato. Utilizzare solo parti originali.

Controllare l'apparecchio prima di
ogni uso per verificare se presenta
evidenti difetti come parti staccate,
usurate o danneggiate e se le viti o
altre parti sono fissate correttamente. Sostituire le parti danneggiate.
Verificare periodicamente se il sacco di raccolta è usurato o danneggiato.

Eseguire i seguenti interventi di manutenzione e pulizia periodicamente per assicurare una lunga durata e un uso sicuro dell'apparecchio.

Pulizia

Pulire l'apparecchiatura subito dopo il lavoro perché altrimenti lo sporco e i resti del fogliame s'indurisce e s'incrosta e - eventualmente - non

potra più essere eliminato senza smontare la scatola del motore. Questi lavori di pulizia non sono coperti da garanzia.

Non usare detergenti o solventi che potrebbero danneggiare irreparabilmente l'apparecchio. Sostanje chimiche possono aggredire le parti in materiale plastico dell'apparecchio.

• Pulire la scatola dell'apparecchio, il tubo di aspirazione e le aperture di ventilazione periodicamente con una spazzola morbida o con un panno. Non pulire mai l'apparecchio sotto l'acqua corrente.
• Dopo aver completeness gli interventi, staccare il sacco di raccolta, rivoltarlo e spazzolarlo accuramente. Cosisi evitera la formazione di muffa e di odori sgradevoli.
• Eliminare eventuali resti di materiale triturato rimasti sulle vicinanze dello scarico.

Eliminazione di intasamenti

Il fogliame e rifiuti verdi possono otturare l'apparecchio.

Pulizia della zona di scarico:

1. Staccare il sacco di raccolta.
2. Pulire la parte esterna della zona di scarico dell'apparecchio.
3. Posizione l'interruttore di selezione modalità di uso sul symbolo Aspirazione.
4. Eliminare i resti di sporco presenti nella parte interna della zona di scarico con una spazzola piatta o con attrezzo simile. Eliminare i corpi estranei di grosso dimensioni con un attrezzo smussato e non tagliente.

1

Pulizia del tubo di soffiaggio/ d'aspirazione e dell'elica:

1. Allentare le 4 viti per il fissaggio (vedi la figura 1, N. 3a + 3b ) del tubo e disgiungere le due parti del tubo di soffiaggio/d'aspirazione (vedi la figura 1, N. 2a + 2b ).
2. Pulire l'interno del tubo di soffiaggio/ d'aspirazione.
3. Rimuovere delicatamente i residui di sporco alla girante mediante una spazzola per bottiglie o simili e oggetti ingombranti con un attrezzo smussato e non tagliente.
4. Assicurarsi che la girante gira alla difficultà e si trovi in condizioni di funzionamento ottimali. Fate sostituire una girante difettosa da un servizio assistenza clienti autorizzato.
5. Rimontare il tubo di soffiaggio/ d'aspirazione ed avvitarlo.

Sostituzione sacco di raccolta

Sostituire il sacco di raccolta se danneggiato. Usare solo sacchi di raccolta originali (vedi capitolo „ Parti di Ricambio”), altrimenti la garanzia non sare più valida.

Conservazione

• Conservare l'apparecchio in un luogo asciutto, sicuro dal gelo e lontano alla portata di bambini.
  Non esporre l'apparecchio alla diretta luce del sole, ma conservarlo al buio o semibuio.
  Non ricoprire l'apparecchio con sacchi di nylon perché si potrebbe create umidità.
• Pulire a fondo l'apparecchio a fine stagione e per la pausa invernale. Pulire il sacco di raccolta, dopo averlo staccato, svuotandolo e lavandolo con acqua tiepida e sapone neutro. Montare il sacco dopo che si è asciugato.

Smaltimento/Tutela dell'ambiente

Effettuare lo smaltimento dell'apparecchio, degli accessori e della confezione nel rispetto dell'ambiente presso un punto di raccolta per riciclaggio.

Le apparecchiature non si devono smaltire insieme ai rifiuti domestici.

Consegnare l'apparecchio presso un centro di raccolte e ricupero. Le parti plastiche e di metallo usate potranno essere selezionate e aviate al ricupero. Chiedere informazioni a riguardo al nostro centro assistenza clienti.

Lo smaltimento degli appearecchio difettosi consegnati viene effettuato Gratisamente.

Pezzi di ricambio

I ricambi potranno essere ordinati direttamente dal vs. Centro Assistenza.

Numero ordine accessori:

91096850 ....Sacco di raccolta con supporto 91096819........ Cinghia di trasporto

Nel caso che siano necessari altri ricambi, desumere il numero relativo al pezzo dalle viste particolari smontati.

Dati tecnici

Aspiratore / soffiatore ....ELS 2402 E

Tensione nominale

dingresso 230-240V\~,50Hz

Numero di giri a vuoto....8000-14000 min

Classe di protezione

Tipodi protezione .IP20

Potenza nominale, max. 2400 W

Velocità aria max. 160-270 km/h

Potenza d'aspirazione, max. ....13,5 min

Capacità sacco di raccolta 351

Potenza di triturazione max. 1:10

Peso 4,0 kg

Livello di pressione sonora

(L_pA) 93,2 dB (A), K = 3

Livello di potenza sonora (L)

garantito 106 dB(A)

misurata 104,2 dB(A); K_w = 2,08

Vibrazione (a) 2,291 m/s; K=1,5 m/s²

lvalori di rumore e vibrazione sono stati determinati sulla base delle norme e delle disposizioni indicate nella dichiarazione di conformità.

Modifiche tecniche ed esteriori potranno
essere eseguite nel corso dell'ulteriore svil
luppo del prodotto,enza alcun preavviso

Tutte le misure,indicazioni e avventenze del presente manuale sono riportate pertantozza alcuna garanzia.Non potra esser fatto valere alcun diritto sulla base delle presenti istruzioni d'uso.

Garanzia

Per questo apparecchio forniamo 24 mesi di garanzia. Nel caso di uso commerciale e per apparecchi di ricambio vale una garanzia ridotta.

Danni che dipendano da usura naturale, sovraccarico o uso non conforme, sono escludi alla garanzia. Questa garanzia vale sostanto per il primo acquirente e non è cedibile ad altri. Alcune componenti sono soggetti a normale usura e sono esclude alla garanzia. Tra queste sono comprese in particolare la girante, il sacco di raccolta e le spazzole di carbone, tranne nel caso che i reclami non siano da imputare a dati del materiale. Premessa essenziale per la garanzia è inoltre l'aver seguito leindicazioni riportate in quello manuale al capitolo Pulizia e Manutenzione. I dati che siano risultati da errorsi del materiaile o di costruzione verranno eliminatienza alcun costo,tramite sostituzione del prodotto o la riparazione dello stesso.Premessa essenziale è che l'apparecchio venga restituito al rivenditore non smontato e presentando la prova d'acquisto e di garanzia. Le riparazioni che non siano coperte da garanzia potranno essere eseguite dal nostro Centro Assistenza a pagamento. Il nostro Centro Assistenza vi farà volentieri unpreventivo. Potremo accettare solo quegli apparecchi che siano stati adeguatamente imballati e affrancati.

Gli apparecchi inviati non affrancati - o inviati come merce voluminosa, per espresso o con另一stra spedizione speciale - non potranno essere accettati.

Assicurarsi prima della spedizione che l'apparecchio non venga considerato merce voluminosa. Ciò può accadere se l'apparecchio non è stato imballato adeguamente o se è stato spedito solo avvolto da carta perpacchi.

Lo smaltimento degli apparecchio difettosi consegnati viene effettuato Gratisamente.

Ricerca guasti

Problema Causa possibile Rimedio
L'apparecchio non si avvia	Manca la corrente
	L'interruttore ON/OFF è di-fettoso
	Le spazzole di carbone sono usurate
	Il motore è guasto
	Tubo di soffiaggio/aspirazione non completamente montato
L'apparecchio lavora con interruzioni	Il cavo elettrico è danneggiato
	Contatto interno difettoso
	L'interruttore ON/OFF è di-fettoso
La potenza di aspirazione è minima o manca del tutto	Il sacco di raccolta è piano S
	Il sacco di raccolta è sporco
	L'interruttore di selezione è sulla posizione sbagliata
	L'aspirafoglie è otturato o bloccato da corpi estranei
La potenza di soffiatura è minima o manca del tutto	L'interruttore di selezione modalità è sulla posizione sbagliata
	Regolatore del numero di giri nella posizione errata
La girante non si muove	Corpi estranei bloccano la girante

Table des matieres

29010 San Nicolo a Trebbia (PC)

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]

WERCO Ltd.

U Mototechny 131

251 62 Mukařov-Tehovec

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]

Homepage: www.werco.cz

Alfacomer-Equipamentos Agricolas e Industriais, Lda.
