ELS 2402 E - Souffleur Grizzly - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Souffleur
Puissance	2400 W
Débit d'air	300 km/h
Poids	4,2 kg
Dimensions	Longueur : 90 cm, Largeur : 25 cm, Hauteur : 30 cm
Type d'alimentation	Électrique, filaire
Utilisation recommandée	Nettoyage des feuilles, débris de jardin, et petites salissures
Accessoires inclus	Tube d'aspiration, sac de collecte
Maintenance	Nettoyage régulier du filtre, vérification des câbles
Sécurité	Utiliser des gants, éviter le contact avec l'eau
Garantie	2 ans

FOIRE AUX QUESTIONS - ELS 2402 E Grizzly

Le souffleur Grizzly ELS 2402 E ne démarre pas, que faire ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que le bouton d'alimentation est en position 'ON' et que le câble d'alimentation n'est pas endommagé.

Comment nettoyer le filtre du souffleur ?

Débranchez l'appareil et retirez le filtre en suivant les instructions du manuel. Nettoyez-le à l'eau tiède et laissez-le sécher complètement avant de le remettre en place.

Quel type de carburant dois-je utiliser pour le Grizzly ELS 2402 E ?

Le souffleur Grizzly ELS 2402 E est électrique, donc il n'utilise pas de carburant. Assurez-vous de le brancher sur une prise électrique adéquate.

Le souffleur fait un bruit étrange, que dois-je vérifier ?

Vérifiez si des débris sont coincés dans la turbine ou le tube. Assurez-vous également que toutes les vis sont bien serrées et que l'appareil n'est pas endommagé.

Quelle est la puissance du souffleur Grizzly ELS 2402 E ?

Le Grizzly ELS 2402 E a une puissance de 2400 W, ce qui lui permet de fournir une bonne performance pour le soufflage des feuilles.

Comment stocker le souffleur après utilisation ?

Assurez-vous que le souffleur est propre et sec avant de le ranger. Conservez-le dans un endroit à l'abri de l'humidité et des températures extrêmes.

Puis-je utiliser le souffleur par temps humide ?

Il est recommandé de ne pas utiliser le souffleur par temps humide ou sous la pluie pour éviter tout risque d'électrocution ou d'endommagement de l'appareil.

Où puis-je trouver des pièces de rechange pour le Grizzly ELS 2402 E ?

Vous pouvez trouver des pièces de rechange sur le site officiel de Grizzly ou chez des revendeurs agréés.

Quel est le poids du Grizzly ELS 2402 E ?

Le poids du souffleur Grizzly ELS 2402 E est d'environ 3,5 kg, ce qui le rend facile à manipuler.

Comment puis-je contacter le service client de Grizzly ?

Pour contacter le service client de Grizzly, visitez leur site web et utilisez le formulaire de contact ou les informations de contact fournies.

MODE D'EMPLOI ELS 2402 E Grizzly

Aspirateur de feuilles

F

Traduction de la notice d'utilisation originale

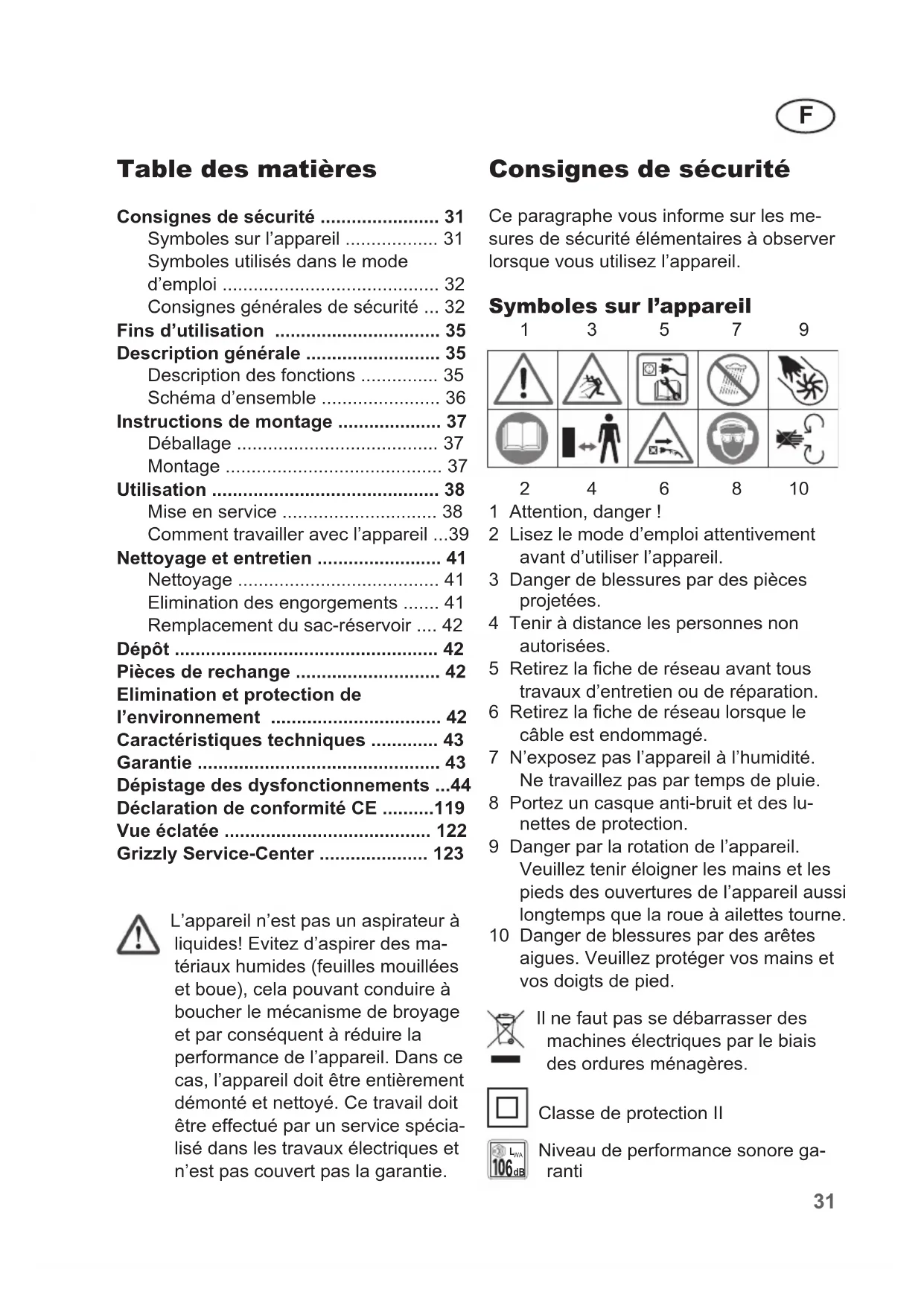

F Traduction de la notice d'utilisation originale 31

Avant la première mise en service, veuillez dire attentivement ces instructions d'utilisation. Conservez soigneusement ces instructions et transmettez-les à tous les utilisateurs suivants afin que les informations se trouvent constamment à disposition.

Consignes de sécurité 31

Symboles sur I'appareil 31
Symbolesutilisés dans mode d'emploi 32
Consignes generales de sécurité ... 32

Fins d'utilisation 35

Description générale 35

Description des fonctions 35
Scheme d'ensemble 36

Instructions de montage 37

Déballage 37
Montage 37

Utilisation 38

Mise en service 38
Comment travailler avec l'appareil ...39

Nettoyage et entretien 41

Nettoyage 41
Elimination des engagements 41
Remplacement du sac-réservoir .... 42

Dépôt 42
Pièces de rechange 42
Elimination et protection de
I'environnement 42
Caracteristiques techniques 43
Garantie 43
Dépistage des dysfonctionnements ...44
Déclaration de conformité CE 119
Vue eclatée 122
Grizzly Service-Center 123

L'appareil n'est pas un aspirateur à liquides! Evitez d'aspirer des matériaux humides (feuilles mouillées et boue), cela pouvant conduire à boucher le mécanisme de broyage et par conséquent à réduire la performance de l'appareil. Dans ce cas, l'appareil doit être entièrement démontré et nettoyé. Ce travail doit être effectué par un service spécifique dans les travaux électriques et n'est pas couvert pas la garantie.

Consignes de sécurité

Ce paragraphe vous informe sur les mesures de sécurité élémentaires à observer lorsque vous utilisez l'ordinateil.

Symboles sur l'appareil

1 Attention, danger!
2 Lisez le mode d'emploi attentivement avant d'utiliser l'appareil.
3 Danger de blessures par des pieces projetées.
4 Tenir à distance les personnes non autorisées.
5 Retirez la fiche de réseau avant tous travaux d'entretien ou de réparation.
6 Retirez la fiche de réseau lorsque le cable est endommagé.
7 N'exposez pas l'appareil à l'humidité.
Ne travailliez pas par temps de pluie.
8 Portez un casque anti-bruit et des lunettes de protection.
9 Danger par la rotation de l'appareil.
Veuillez tener éloigner les mains et les pieds des ouvertures de l'appareil aussi longtemps que la roue à ailettes tourne.
10 Danger de blessures par des arêtes aigues. Veuillez protégger vos mains et vos doigts de pied.

Il ne faut pas se débarrasser des machines électriques par le biais des ordures menagères.

Classe de protection II

Niveau de performance sonore garanti

Symboles utilisés dans le mode d'emploi

Signes de danger avec conseils de prévention des accidents sur les personnes ou des dégats matériels.

Signes indicatifs (l'impératif est expliqué à la place des points d'exclamation) avec conseils de prévention des dégats.

Signes de conseils avec des informations pour une(Meilleure manipulation de l'appareil.

Consignes générales de sécurité

Familiarisez-vous avec toutes les pieces de l'appareil et avec son mode d'emploi correct avant de commencer à travailler. Assurez-vous de pouvoir interrompre immédiatement son fonctionnement en cas d'ur-gence. Une utilisation non conforme aux instructions peut provoquer de graves blessures.

Attention! En cas d'utilisation d'applareils, afin de se protégger contre les chocs électriques, les risques de blessure et d'incendie, les mesures de sécurité fondamentales suivantes doivent être observées :

Travailler en sécurité :

Les équipements de protection personnels protègent votre santé et celle d'autrui. Ils garantissant un fonctionnement sans problèmes de l'appareil:

• Portez une tenue de travail adaptée et des chaussures solides munies d'une

semelle antidérapante, un pantalon long robuste, des gants, des lunettes de protection et un casque antibruit. N'utilisez pas l'appareil si vous étés pieds nous ou si vous portez des sandales ouvertes. Portez un masque de protection respiratoire pour vous protégger de la poussière.

• Ne portez pas de vêtements ni de bijoux susceptibles d'être aspirés à l'entrée d'air. Si vous avez les cheveux longs, couvrez-les avec une coiffe de protection.

• Contrôlez régulierement le bon fonctionnement et l'intégrité de l'appareil pour éviter la mise en danger de l'utilisateur.

• L'appareil ne doit pas etreutilisedarpdes enfants. Il n'est pas permitted nonplus aux personnes qui ne connaissentpas integralement les consignes d'utilisation de travailler avec l'appareil. Leslois et reglements locaux peuvent fixer un age minimum pour les utilisateurs.

• Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacities physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intérmédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.

Tenez l'appareil hors de portee des enfants et des animaux domestiques. Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

• Ne laissessez personne toucher à l'appareil ou au cable de rallonge. Ne laisses pas l'appareil à proximé des personnes, en particulier des enfants,

et des animaux domestiques.

• Veuillez faire attention aux enfants, aux animaux et aux fenêtres ouvertes. Le matériel expulsé peut être projeté dans votre direction. Veuillez interrompè libre travail si des personnes ou des animaux se trouvent pres de vous. Veuillez maintainir une distance de sécurité de 5 metres autour de vous.
• Ne mettez pas l'appareil en marche lorsqu'you le tenez à l'envers ou qu'il ne se trouve pas en position de fonctionnement.
• Evitez toute mise en service involontaire. Avant de le brancher à l'alimentation en courant, de le soulever ou de le porter, assurez-vous que l'appareil est sur la position arrêt.

Si vous transportez l'appareil et que vous avez le doigt place sur le commutateur ou que vous avez branché l'appareil à l'alimentation en courant, cela peut entrainer des accidents.

• Pendant la marche, n'orientez pas l'appareil vers des personnes, en particulier la veine d'air en direction de leurs yeux ou de leurs oreilles.
• Familiarisez-vous avec votre cadre et soyez attentif aux évventuels dangers que vous série susceptibles de ne pas percevoir.
  Veillez à assurer votre position de travail, en particulier sur terrain en pente. Tenez toujours l'appareil fermement avec les deux mains et portez la sangle réglée à vos mesures.
• Ne vous tenez pas trop loin et faites attention à ne pas perdre l'équilibre.
• Examinez attentivement la surface à nettoyer et eliminez tous les fils, pierres, boîtes en aluminium et autres corps étrangers.
• Maintenez doigs et pieds éloignés de la bouche du tuyau aspirant et de la

roue à ailettes. Il y a risque de blessure.

• Ne travailliez pas avec l'appareil si vous vous sentez fatigué ou inattentif, ou après absorption d'alcool ou de médicaments. Prévoyez de faire à temps une pause de travail. Travailliez avec mesure. Déplacez-vous lentement, sans courir.
• N'utilisez pas l'appareil par pluie, mauvais temps ou dans un environnement humide. Ne travailliez qu'à la lumière du jour ou avec un bon éclairage électrique.
• Ne travailliez pas avec un apparéil endommagé, incomplet ou dont le montage a été modifié sans l'assentiment du fabricant. Vérifiez l'état de sécurité de l' apparéil avant utilisation, en particulier la conduite de branchement sur le secteur et l'interrupteur.
• N'utilisez l'appareil que s'il est complètement monté.
• N'utilisez l'appareil dans le mode aspirateur que si le sac-reservoir est installé. Contrôlez le sac de ramassage à intervenues réguliers pour voir s'il n'est pas endommagé ou use.
• N'aspirez pas de matérielux enflammés, incandescents ou fumants (par ex. cigarettes, braise, etc.), ainsi que des vapeurs, des matières explosives, toxiques ou facilement inflammables.
• N'aspirez pas de matieres humides ou mouillées ni de liquides.
• N'utilisez que des pieces de rechange et des accessoires livrés et conseillés par le fabricant.
• Retirez la fiche de la prise lorsqu'you n'utilise pas l'appareil, le transportez ou le laissez sans surveillance; lorsque vous controlez l'appareil, le nettoyez ou debloquez des fonctions;

F

lorsque vous entreprises des travaux de nettoyage ou d'entretien ou changez des accessoires; lorsque le cable électrique ou le cable de rallonge est endommagé; après un contact avec des corps étrangers ou lorsque se produit une vibration anormale.

• N'essayez pas de réparer l'appareil vous-même, sauf si vous avez la formation appropriée. Tous les travaux qui ne sont pas mentionnés dans ces instructions ne peuvent etres opérés que par des points de service après voce que nous avons agreés.
• N'utilisez pas l'appareil dans des pieces fermées ou mal aérées.
• N'utilisez pas l'appareil à proximite de liquides inflammables ou de gaz. Si ces consignes ne sont pas observées, il y a danger d'incendie ou d'explosion.
• Conservez l'appareil dans un endroit sec et hors de la portée des enfants.
• Prenez soit de votre apparéil. Nétoyez régulièrement les fentes de ventilation et conformez-vous aux instructions d'entretien.
• Maintenez libres de toutes saletés les admissions d'air de refroidissement.

Protection contre l'électrocution :

Assurez-vous que la tension corresponde aux données indiquées sur la plaquette signalétique.
- Ne branchez l'appareil qu'a une prise de courant équipée d'un interrupteur de protection contre les courants de court-circuit (interrupteur FI) avec une intensité assignée qui ne dépasse pas 30 mA.
- Avant chaque utilisation, contrôle la conduite d'alimentation et le cable de prolongation pour détecter dommages et vieillissement. N'utilise pas l'applarel, si le cable est endommagé ou

est use. Evitez tous contacts corporels avec des éléments mis à la terre (p. e. clôtures ou poteaux en métal).

• La prise mobile du cable de rallonge doit etre protégée contre lesgiclements d'eau,elle doit etre encaoutchou ou etre recouverte decaoutchouc. Utilisez uniquement desrallonges homologues pour un usage en plein air et caractérisées comme telles.La section du toron de la rallonge doit etre egale ou supérieure a 1,5mm^2 .Deroulez always completement un tambour a cable avant usage.Assurez-vous que le cable ne soit pasendommaged.
  Tenez le cable éloigné de la zone de travail et conduisez-le impérativement derrière la personne utilisant l'appareil.
  Pour le branchement de la rallonge, utilisez le serre-cable prevu a cet effet.
• Ne portez pas l'appareil par le cable.
  Ne tirez pas sur le cable pour oter la fiche de la prise. Protégez le cable de la chaleur, de l'huile ou d'arêtes aigués.
• Les câbles, prises mobiles et fiches endommagées ou les conduites d'alimentation non conformes aux prescriptions ne doivent pas être utilisés. En cas d'endommagement du cable d'alimentation, retirez immédiatement la fiche de la prise.

Ne touchez enaucun casle cable de reseau tant que la fiche de contact n'est pas retiree.

• Si le cable d'alimentation est endommagé, il doit être remplace par un cable spécifique préparé disponible auprès du service après vente.
• N'utilisez pas l'appareil lorsqu'il n'est pas possible de faire fonctionner l'interrupteur de mise en marche et arrêt de la machine. Les interrupteurs abi-més doivent être changés par un point

de service après-vente.

• Ne surchargez pas votre apparéil.

Restez dans le domaine de performance mentionné. N'utilisez pas de machines peu performantes pour des travaux exigeants. N'utilisez pas votre apparéil à des fins auxquelles il n'est pas destiné.

Fins d'utilisation

L'appareil est uniquement destiné à aspi-rer et souffler les feuilles mortes dans les jardins particuliers. Toute autre utilisation qui n'est pas expressément permise dans cette notice peut conduire à endommager l'appareil et représentier un grave danger pour l'utilisateur.

L'appareil ne doit pas etre utilise dans des endroits ou il y a des poussières nocives à la santé ni pour aspirer des liquides.

L'appareil est conçu pour des utilisateurs adults. Les adolescents à partir de 16 ans ne peuvent l'utiliser que sous surveillance. Il est interdit d'utiliser l'appareil par temps pluvieux ou dans un environnement humide.

L'utilisateur est responsable des accidents ou dommages causés à d'autres personnes ou à leur propriété.

Le fabricant n'est pas responsable des dommages causés par un usage non conforme avec les instructions ou par une utilisation fautive.

Description générale

Description des fonctions

L'aspirateur de feuilles possède un mécanisme aspirateur et souffleur pour assurer les fonctions d'aspiration et de soufflage. Dans le mode aspiration, les feuilles aspiées sont hachées pour réduire leur volume et collectées dans le sac-reservoir. Le mode de soufflage permet de rassemblierrapidementles feuilles ou de les éloi-gner de zones difficilement accessibles. Pour conduire plus facilement le tuyau de soufflage/d'aspiration sur le sol, il existe des roues de guidage situées à l'extré-mité inférieure du tuyau. Afin de protéger l'utilisateur, l'appareil ne doit être utilisé qu'avac la tubulure d'admission et le sac de ramassage entièrement montés.Dans un but de sécurité, l'appareil est muni d'un isolement de protection et n'a besoin d'aucune mise à la terre.

Les descriptions suivantes exposant la fonction des différentes pieces.

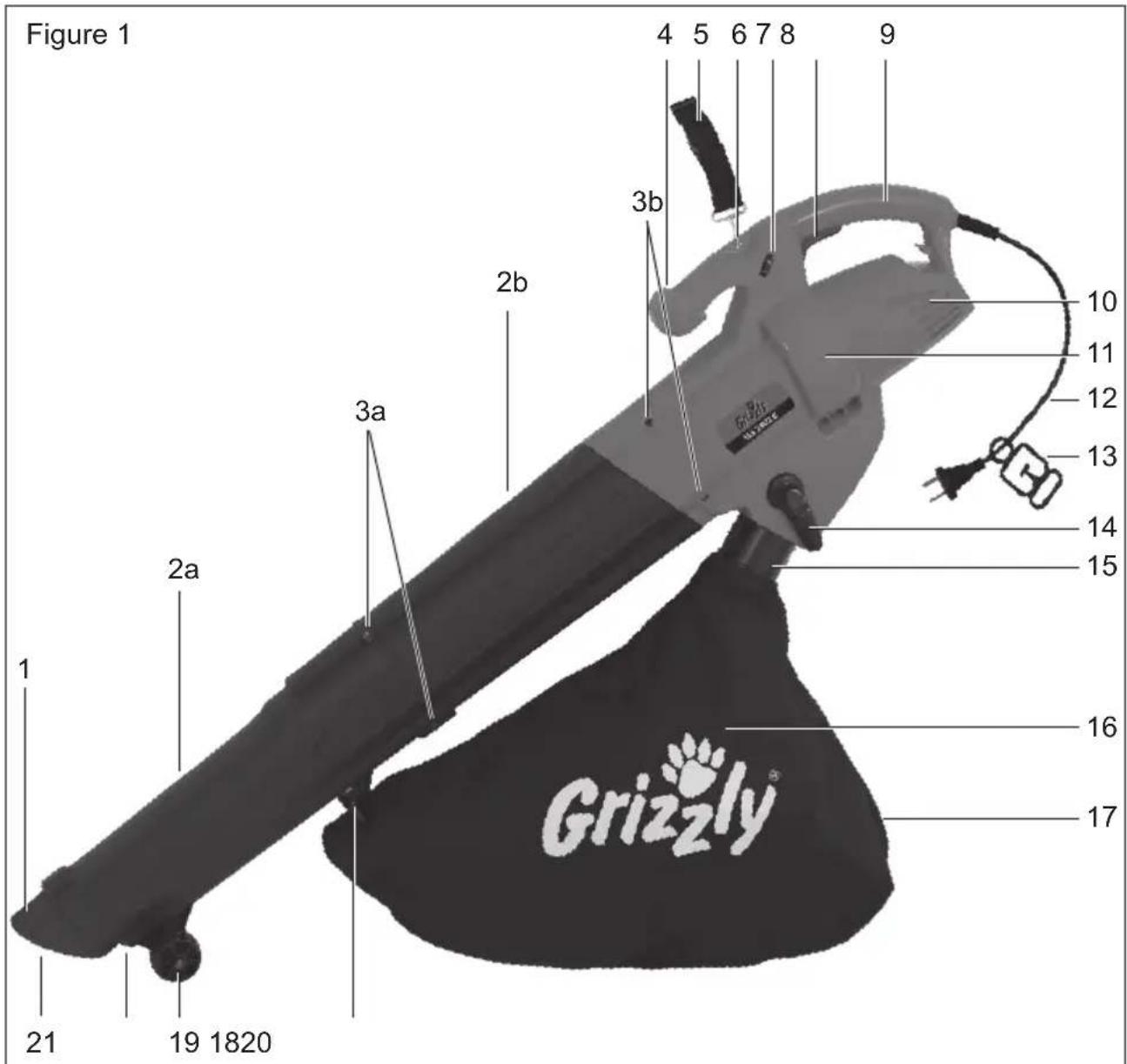

Scheme d'ensemble

1 Raccord de suceurs
2a+2b Tuyau d'aspiration / de soufflage en deux parties
3a+3b Vis de fixation du tuyau
4 Poignée auxiliaire
5 Bretelle
6 Patte d'attache pour la Bretelle
7 Regulateur de vitesse
8 Interrupteur de marche/arrêt
9 Poignée du boîtier
10 Fentes de ventilation

11 Carter moteur
12 Câble d'alimentation
13 Support de cable
14 Selecteur de mode de fonctionnement
15 Chassis portesac
16 sac-reservoir
17 Fermetre éclair pour vidage
18 Passants du sac-réservoir
19 Roues de guidage
20 Bouche de soufflage
21 Bouche d'aspiration

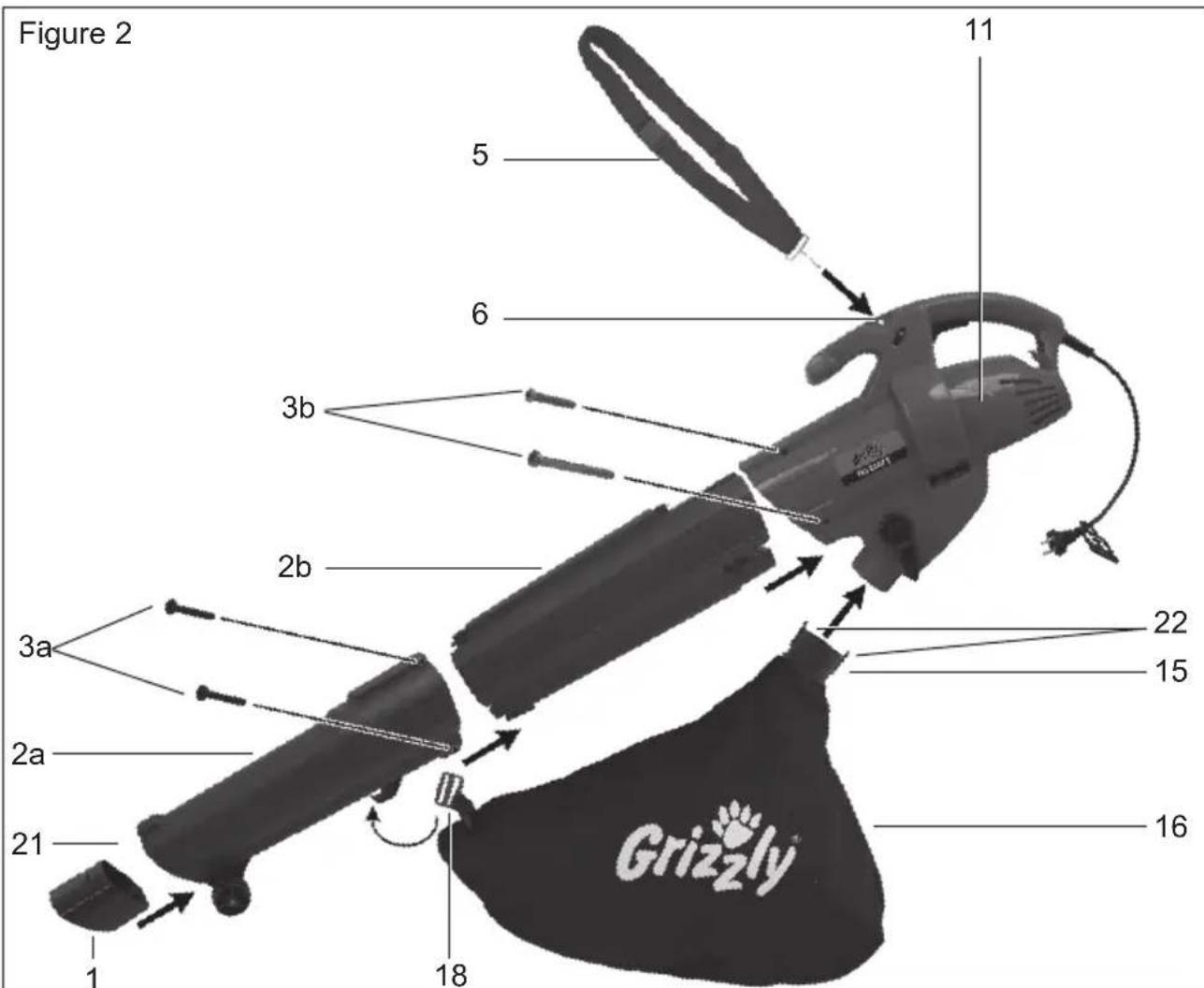

Instructions de montage (Figure 2)

Avant toutes opérations, retirez la fiche de réseau de l'appareil. N'utilise que des pieces originales.

Déballage

Déballez l'appareil et vérifie qu'il soit bien complet :

1 Raccord de suceurs
2a+2b Tuyau d'aspiration / de soufflage en deux parties avec 4 vis de fixation du tuyau (3a+3b)

5 Bretelle

11 Carter moteur
16 sac-réservoir

Montage

N'utilisez l'appareil que si le tuyau de soufflage et la tubulure d'admission sont complètement montés et vissés ; le sac de ramassage et la bretelle doit être également montés.

Monter le tuyau de soufflage / la tubulure d'admission

1. Desserrez les 4 vis de fixation (3a + 3b) sur le tuyau de soufflage / d'aspiration inférieur (2a) et sur le carter moteur (11).
2. Insérez l'une dans l'autre les deux parties du tuyau de soufflage et de la tubulure d'admission (2a + b) et vissez les ensemble (3a).

1. Insérez le tuyau supérieur de soufflage et la tubulure d'admission (2b) dans l'ouverture d'aspiration / de la souflante du carter moteur (11).
2. Fixez le tuyau de soufflage et la tubule d'admission avec les deux vis de fixation (3b).
3. Fixez le raccord de suceurs (1) sur l'ouverture d'admission (21) du tuyau de soufflage sur le tuyau de soufflage / d'aspiration inférieur (2a).

Monter le sac-réservoir

1. Placez le cadre de maintain (15) sur l'ouverture du carter de moteur (11) de telle sorte que I'on entende nettement le clic de la fermetre (22) s'enclenger. Le sac de ramassage (16) doit se trouver dans la direction du tuyau de souffrage et de la tubulure d'admission (2).
2. Fixez l'anneau (18) du sac de ramassage (16) sur le tuyau de soufflage inférieur et sur la tubulure d'admission (2a) de l'appareil.

Accrochage de la bretelle

1. Accrochez la bretelle (5) dans la patte d'attache (6) du carter moteur (11).

Utilisation

Lorsque vous utilisez l'appareil, portez des vêtements appropriés et des gants de travail. Assurez-vous avant chaque utilisation que l'appareil est en bon état de fonctionnement. Assurez-vous que le sac-reservoir et le tuyau d'aspiration sont correctement installés et que la sangle est bien réglée. En cas d'endommagement

Respectez les lois de protection contre le bruit et les prescriptions locales.

Lorsqu'on eteint l'appareil, la roue a ailettes continue pendant un certain temps à tourner. Danger par la rotation de l'appareil.

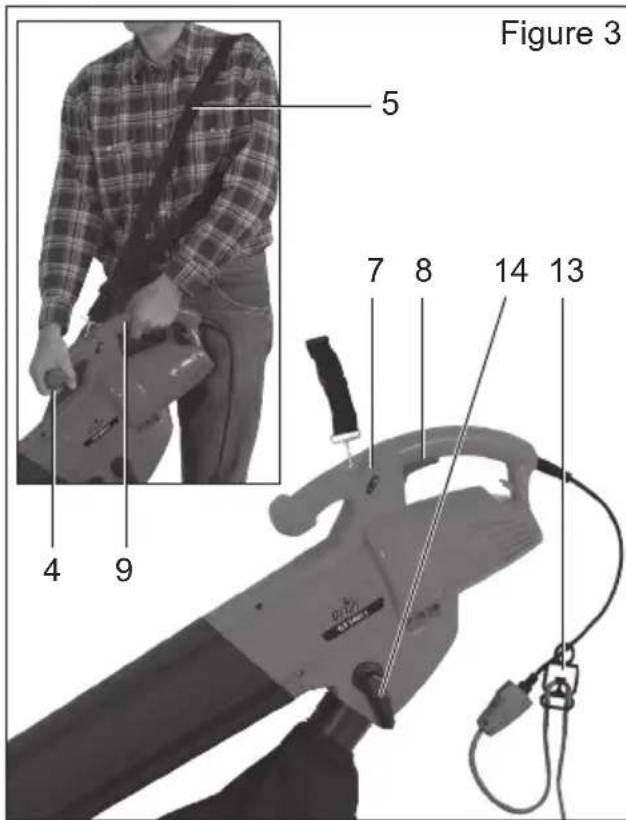

Mise en service (Figure 3)

Avant la mise en marche, assu-rez-vous que l'appareil ne soit pas en contact avec d'autres objets. Veillez à un maintainé sécurisé.

L'appareil ne peut etre mis en marche que si le tuyau de soufflage au complet et la tubulere d'admission sont montes correctement.

1. Formez une boucle avec l'extrémité du cable de rallonge et fixer celle-ci au support de cable (13). Le soulage-ment de traction ainsi produit permet d'éviter une interruption involontaire de la connexion par fiches.
2. Branchez l'appareil à la tension du réseau.
3. Attachez la bretelle (5) et reglez-la à la longueur optimale souhaitation. Tenez l'appareil d'une main à la poignée du boitier (9) et de l'autre à la poignée auxiliaire (4) (voir la petite image).
4. Pour sélectionner le régime d'exploitation, tournez le commutateur de fonctions (14) sur le symbole souhaité. Le commutateur s'enclenché en faisant un „clic“ perceptible.

Mode aspiration

Mode soufflage

Avant de changer de mode d'utilisation, l'appareil doit impérativement être éteint

1. Pour allumer, appuyez sur l'interrupteur de marche/arrêt (8)

Pour eteindre, veuillez relacher linterrupteur de marche/arrêt (8)

1. Avec le régulateur de vitesse (7) réglez au maximum le souffle et la force d'aspiration.

Pour réduire le niveau de bruit et la consommation de courant de l'appareil, travailléz à petite vitesse avec le moteur.

Comment travailler avec l'appareil

L'appareil ne peut etre utilise que dans les fonctions suivantes : comme engin d'aspiration pour aspirer les feuilles mortes sèches, comme engin de souffrage pour rassembler en tas les feuilles mortes sèches ou pour les éloi

gner d'endroits difficilement accessibles (p. e. sous les voitures). Sur le mode aspirant, l'appareil fonctionne également comme broyeur. Il coupe les feuilles sèches en petits morceaux, réduit leur volume et les prépare ainsi à un évientuel compostage. Tout autreemploi que ceux qui viennent d'être mentionnés peut endommager l'appareil et constituer un risque grave pour l'utilisateur.

Lorsque vous travailliez, veillez à ne pas heurter avec l'appareil des objets durs susceptibles de l'endommager. N'aspirez pas de corps solides tels des pierres, des grosses branches ou des rameaux, des pommes de pins ou autres, car ces objets risquent d'endommager l'appléil, en particulier le mecanisme de broyage. Ce genre de réparations n'est pas pris en charge par la garantie.

Eteignez l'appareil et débranchez le immédiatement lorsque la roue à ailettes est bloquée ou bien le cable endommagé ou enchevêtré. Il y a risque de blessures.

Mode de fonctionnement aspirateur :

• Positionnez le/selecteur de mode sur le symbole

(voir le passage « Mise en service »).
Vérifiez que le sac-reservoir soit monté correctement.

• Faites attention à ce que de trop grandes quantités de feuillage ne soient pas aspirées simultanément. Vous éviterez ainsi que le tuyau de soufflage et la tubulure d'admission ne se bouchent et bloquent la roue à ailettes.

Afin de ne pas user le sac-reservoir inutillement, evitez de le trainer sur el sol pendant le travail.
Si en cours d'utilisation l'appareil cette brusquement de fonctionner et n'aspire plus, il faut immédiatement l'éteindre. Débranchez la fiche du réseau et assurez-vous qu'il n'y a pas de matérieliaux coincés entre la roue à ailettes déchiqueteuse et le boîtier. Procedez comme indiqué dans le chapitre « nettoyage et entretien » Si ensuite l'appareil ne démarre toujours pas, adressez-vous à votre service-client.

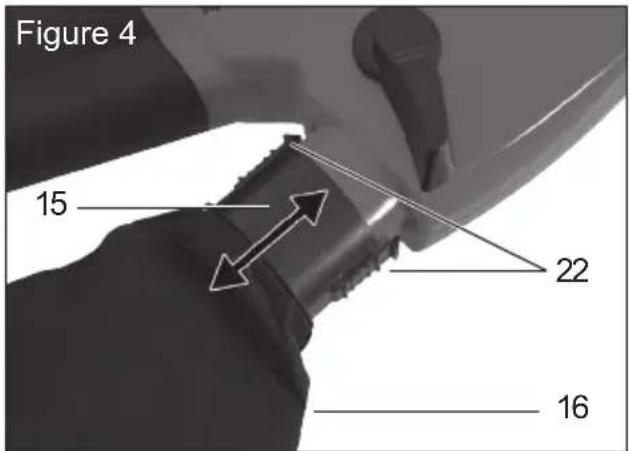

Vidange du sac-reservoir (Figure 4):

Lorsque le sac-reservoir est plein, la capacité d'aspiration est considérablement réduite.

Quand le sac est plein ou que l'appareil n'as-pire plus de maniere optimale, il faut vider le sac de ramassage.

Eteignez l'appareil et débranchez-le du réseau avant de vider le sac-reservoir.

1. Attende que la roue à ailettes s'im-mobilise.
2. Pour-retirer le sac de ramassage (16),accrochez I'anneau (voirfigure 1, n°18) et enoncez vers l'intérieur les deux clics de fermeture lateraux (22) du cadre de maintain (15).
3. Ouvrez la fermetre éclair (voir figure 1, n° 17) sur le sac-reservoir (16) et videz le complètement.
4. Remontez le sac-réservoir vide (reportez-vous aux instructions de montage).)

Le matériel compostable ne doit pas etre jetedans les ordures menagères.

Mode de fonctionnement soufflage :

• Positionnez le sélecteur de mode sur le symbole (voir le passage « Mise en service »).
• Dans la fonction de souffrage, vous obtiendrez le meilleur résultat en é maintenant l'appareil à 5-10 cm du sol.
• Commencez par utiliser la puissance de souffrage la plus élevé pour collectorrapidementles feuilles.Utilisez alors une puissance de souffrage reduite pour former des tas de feuilles.
• Detachez les feuilles collées sur le sol avec un balai ou un râteau avant le soufflage.
• Humidifiez les feuilles très sèches avant le soufflage pour que la poussière ne s'envole pas en tourbillons.
• Les roues de guidage se trouvant à l'extrémité inférieure du tuyau sont destinées à facilititer le travail sur les surfaces planes.

Ne dirigez pas le jet d'air dans toute direction. Veillez à ne pas provoquer le soulèvement de matières lourdes, vous évitez z ainsi de blesser des tiers ou d'endommager des objets.

Nettoyage et entretien

Avant tout travail sur l'appareil, débranchez la fiche du réseau.

Faites effectuer les tâches qui ne sont pas mentionnées dans ces instructions par un service après-vente que nous avons/agréé. N'employez que des pieces originales.

Contrôlez l'aspirateur de feuilles avant chaque utilisation pour vous assurer qu'il n'y a pas de defectuosités évidentes ou que les pièces ne sont pas desserrées, usées ou endommagées et qu'elles sont correctement installées. Changez les pièces endommagées. Contrôlez régulierement si le sac-reservoir n'est pas used ou endommagé.

Effectuez régulièrement les travaux d'entretien et de nettoyage suivants. Vous contribuerez ainsi à garantir que l'appareil vous fasse longtemps usage, en toute sécurité.

Nettoyage

Nettoyez l'appareil immédiatement après chaque utilisation pour éviter que la boue et les restes de feuilles ne durçissant et ne s'inscrustent. Vous risquez alors de ne plus pouvoir les éliminer qu'en démontant le chassis du moteur. De tels travaux de nettoyage ne sont pas couverts par la garantie.

N'utilisez pas de produit détergent ou solvant. Vous risquez ainsi d'endommager l'appareil de manière irré

parable. Les substances chimiques peuvent attaquer les pieces en matière plastique de l'appareil.

• Nettoyer régulierement le boitier, le tuyau d'aspiration et les fentes de ventilation avec une Brosse douce ou un chiffon. Ne nettoyez jamais l'appareil sous l'eau courante.
• Lorsque vous avez fini d'utiliser l'appareil, otez le sac-reservoir, returnez-le et Brossez-le soigneusement. Vous éviterez ainsi la formation de moisissures et d'odeurs désagréables.
• Eliminez les évventuels restes déchiquetés dans la zone de sortie.

Elimination des engorgements

Les feuilles humides et les coupes de plantes fraîches peuvent éventuellesment endommager l'aspirateur de feuilles.

Nettoyage de la zone de sortie :

1. Retirez le sac-reservoir.
2. Nettoyez la zone extérieure de sortie de l'appareil.
3. Positionnez le selecteur de mode sur le symbole aspirer.
4. Enlevez les restes de saleté déposés sur les bords interieurs de la sortie avec un goupillon ou autre. Otez les matériaux plus volumineux avec un outil non tranchant.

Nettoyage du tuyau d'aspiration / desoufflage et de la roue à ailettes :

1. Desserrez 4 les vis de fixation du tuyau (cf. image 1, n^3a + 3b ) et retirez les deux parties du tuyau d'aspiration / desouffage (cf. image 1, n^2a + 2b ).
2. Nettoyez l'intérieur du tuyau d'aspiration / de soufflage en deux parties.
3. Otez avec précaution les restes de

boue de la roue à ailettes avec un goupillon ou autre et eliminez les éléments plus volumineux

1. Assurez-vous que la roue à ailettes se laissemettre facilement en rotation et ne comporte aucune defectuosite. Faites remplacer une roue à ailettes defectueuse par un centre après-ventagréé.
2. Remontez le tuyau d'aspiration / desouffage et vissez le.

Remplacement du sac-réservoir

Un sac-réservoir défectueux doit être remplaced. Utilisez uniquement un sac-réservoir original (voir chapitre « Pièces de rechange »), sinon vous perdrez droit à votre garantie.

Dépôt

• Conservez l'aspirateur de feuilles dans un endroit sec et à l'abri du gel, qui soit inaccessible aux enfants.
• Evitez l'exposition directe de l'appareil aux rayons du soleil, déposez-le à l'obscurité ou dans la pénome.
• Ne recouvre pas l'appareil de sacs de nylon à cause de l'humidité qui pourrait alors se former.
• Nettoyez soigneusement l'appareil à la fin de la saison, en prévision de l'hiver. Nettoyez le sac-reservoir en l'otant de l'appareil, le vidant et le lavant à l'eau tiède et avec un savon peu acide. Replacez le sac une fois sec.

Pièces de rechange

Vous pouvez commander les pieces de rechange directement auprès de notre Centre de services. Il est absolument nécessaire que vous précisiez le type de l'appareil dans votre commande.

Numero de commande des accessoires: 91096850.... Sac-réservoir avec chassis 91096819..... Bretelle

Indiquez lors de la commande le type de la machine et le numero de position sur I'elaté de pieces détachées.

Elimination et protection de l'environnement

Respectez la reglementation relative à la protection de l'environnement (recyclage) pour l'élimination de l'appareil, des accessoires et de l'emballage.

Il ne faut pas se débarrasser des machines par le biais des ordures menagères.

Portez l'appareil à un point de recyclage. Les différents composants en plastique et en métal peuvent être séparés selon leur nature et subir un recyclage. Informez-vous sur cette question auprès de votre vendeur.

Nous exécutons notamment l'élimination des déchets de vos apparèils renvoyés défectueux.

Caracteristique techniques

Aspirateur de feuilles ELS 2402 E

Tension d'entrée

nominate 230-240V\~, 50Hz

Vitesse de rotation

à vide 8000-14000 min

Classe de protection

Type de protection IP20

Puissance nominale, max. 2400 W

Vitesse d'entree de I'air ....160-270 km/h

Puisance d'aspiration, max. . 13,5 m/min

Contenance du sac-réservoir 351

Puisssance de broyage, max. ....max. 1:10

Poids. 4,0 kg

Niveau de pression acoustique

(L_pA) 93,2 dB (A), K_pA = 3

Niveau de performance sonore (L_WA)

garanti 106 dB(A)

mesuré 104,2 dB(A); K=2,08

Vibration (a) 2,291 m/s K=1,5 m/s²

Les valeurs acquistiques et de vibration ont ete calculées sur la base des normes et prescriptions containues dans la déclaration de conformité.

Nous nous réservons le droit demettre cette notice a jour sans averissement en y apportant des modifications techniques et optiques. Toutes les dimensions, informations et données mentionnées dans ce mode d'emploi le sont par conséquent sans garantie. Les revendications juridiques se fondant sur cette brochure ne peuvent donc être prises en considération.

Garantie

Vous bénéficiaz pour cet apparéil d'une garantie de 24 mois. Cette garantie s'applique uniquement pour le premier acheteur et ne peut pas être transmise à un tiers. Pour une utilisation commerciale ainsi que pour les apparèils de rechange,

la durée de la garantie est écoutee.

Les dommages dus à une usure naturelle, à une surcharge ou à une utilisation non conforme aux instructions sont exclus de la garantie. Certains éléments subissant une usure normale et restent exclus de la garantie, en particulier la roue à ailettes, le sac-réservoir et le balai de charbon, dans la mesure où les manques ne sont pas à imputer à des défauts de matériel.

De plus, l'observation des instructions données dans cette notice concernant le nettoyage et l'entretien de l'appareil représentée une condition préalable pour l'application de la garantie. Il est remédé aux dommages survenus suite à un défaut de matériel ou de fabrication par la livraison de pieces de rechange ou par une réparation, à condition que l'appareil soit rendu dans son intégrality au vendeur (seuls le tuyau d'aspiration et le sac-reservoir peuvent être démontés), preuve de l'achat et de la garantie à l'appui.

Voussoupiez faireeffectuer les réparations non couvertes par la garantie par notre Centre de services avec une facturation. Notre Centre se tient à votre disposition pour le calcul d'un devis.Nous ne pouvons accepter que les envois d'appareils correctement empaquetés et suffisamment affranchis.

Les apparêils expériés sans affranchissement (marchandises encombrantes, express ou autres envois exceptionnels) ne sont pas acceptés.

Assurez-vous avant l'expédition que l'appareil ne soit pas considéré comme « marchandise embarcante», ce qui peut arriver lorsque l'emballage est insuffisant ou que l'appareil est expédé enveloppè d'un simple papier d'emballage.

Nous exécutons notamment l'élimination des déchets de vos apparèils renvoyés défectueux.

Dépistage des dysfonctionnements

Problème Cause possible Solution
L'appareil ne dé-marre pas	Il n'est pas branché sur le réseau
	L'interrupteur est défectueux
	Le balai de charbon est usé
	Le moteur est défectueux
	Tubulure de souffrage / d'admission non complètement montée
L'appareil fonctionne avec des interruptions	Câble de réseau endomagé
	Faux-contact interne
	Interrupteur défectueux
Capacité d'aspiration faible ou nulle	Sac-réservoir plein Changement sac-réservoir
	Sac-réservoir sale Nettoyage
	Sélecteur de mode mal positionné
	L'appareil bouché ou bloqué par des corps étrangers
Capacité de souffrage faible ou nulle	Sélecteur de mode mal positionné
	Régulateur de vitesse dans une fausse position
La roue à ailettes reste immobile	Roue à ailettes bloquée par des corps étrangers

#
