GEBRUIKSAANWIJZING ELS 2801 Profi Grizzly

Vertaling van de originele handleiding

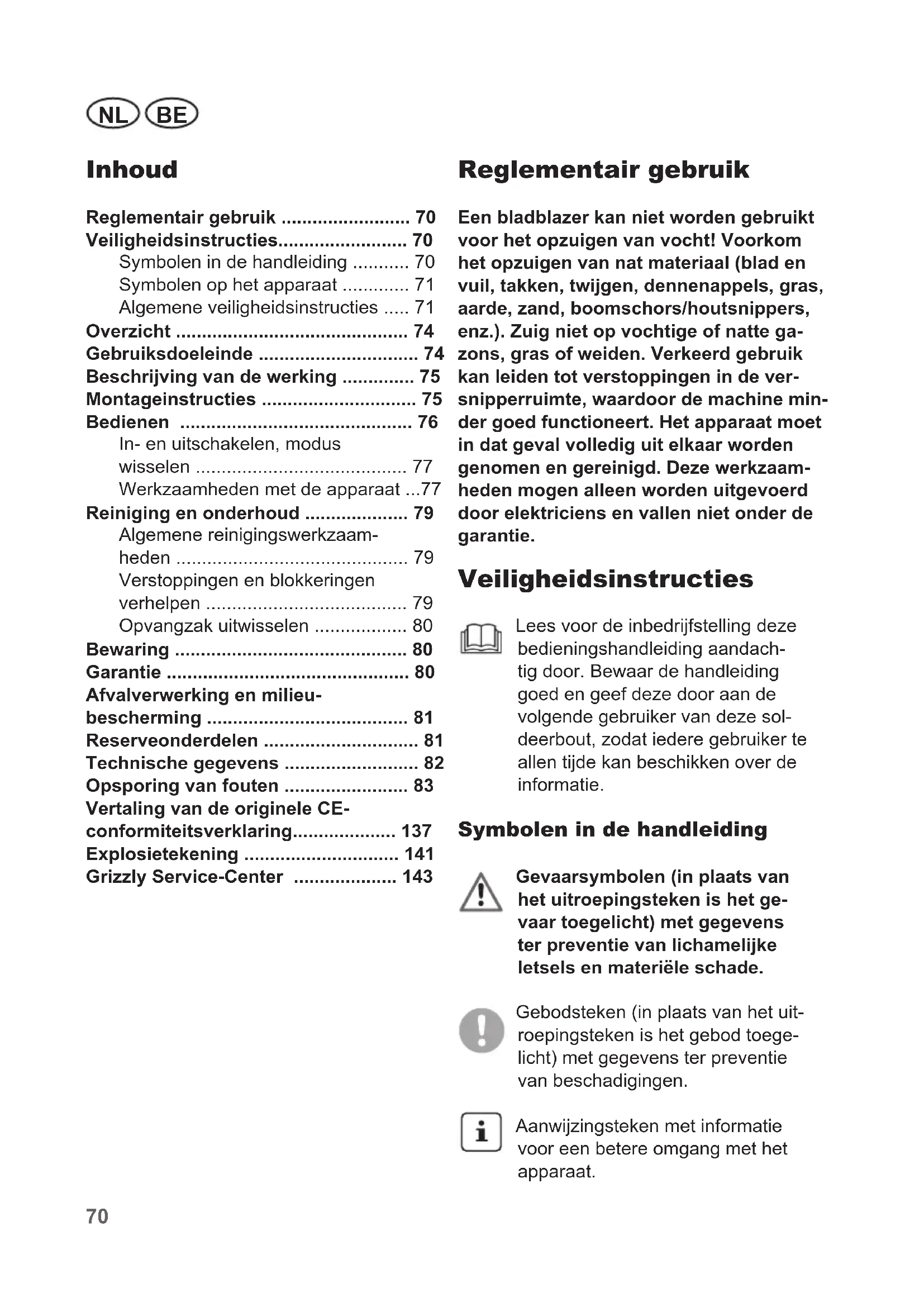

Vertaling van de originele handleiding 70

NL Bij eerste gebruik aandachtig de gebruiksaanwijzingen doorlezen, zodat een foute hantering wordt vermeden. Bewaar de handleiding goed en geef deze door aan de volgende gebruiker van deze soldeerbout, zodat iedere gebruiker te allen tijde kan beschikken over de informatie.

Veiligheidsinstructies. 70

Symbolen in de handleiding 70

Symbolen op het apparaat 71

Algemene veiligheidsinstructies .... 71

Overzicht 74

Gebruiksdoeleinde 74

Beschrijving van de werking 75

Montageinstructies 75

Bedienen 76

In- en uitschakelen, modus

wisselen 77

Werkzaamheden met de apparaat ...77

Reiniging en onderhoud 79

Algemene reinigingswerkzaam

heden 79

Verstoppingen en blokkeringen

verhelpen 79

Opvangzakuitwisselen 80

Bewaring 80

Garantie 80

Afvalverwerking en milieu-bescherming 81

Reserveonderdelen 81

Opsporing van fouten 83

Vertaling van de originele CE-conformiteitsverklaring 137

Explosietekening 141

Een bladblazer kan nicht worden gezruikt voor het opzuigen van vocht! Voorkom het opzuigen van nat materiaal (blad en vuil, takken, twijgen, dennenappels, gras, aarde, zand, boomschors/houtsnippers, enz.). Zuig Niet op vochtige ofatie gazons, gras of weiden. Verkeerd gebruik kan leiden tot verstoppingen in de versnipperruimte, waardoor de machine minder goed functioneert. Het apparaat要去 in dat geval volledig uit elkaar worden genomen en gereinigd. Deze werkzaamheden mogen alleen worden uitgevoerd door elektriciens en vallen nicht onder de garantie.

Veiligheidsinstructies

Lees voor de inbedrijfstelling deze bedieningshandleiding aandachtig door. Bewaar de handleiding goed en geef deze door aan de volgende gebruiker van deze sol-deerbout, zodate iedere gebruiker te allen tijde kan beschikken over de informatatie.

Symbolen in de handleiding

Gevaarsymbolen (inplaats van het uitroepingsteken is het gevaar toegelicht) met gegevens terpreventie van lichamelijke letsels en materièle schade.

Gebodsteken (inplaats van het uitroepingsteken is het gebod toegelijk) met gegevens terpreventie van beschadigingen.

Aanwijzingsteken met informatie voor een betere omgang met het apparaat.

Symbolen op het apparatus

Opgelet, gevaar!

gebruik van het

apparaat de gebruiksaanwij-
zing aandachtig door.

Vóor onderhoudswerkzaamheden en herstellingswerken de netstekker uittrekken.

Stel het apparaat Niet aan vochtigheid bloat. Werk Niet in geval van regen.

Houd een veiligheidsaf-stand van minstens 5 meter tot derden in acht.

Oog- en oorbescherming dragen.

Gevaar voor verwondingen door weggeslingerde onderdelen! Omringende Personen op een voilige afstand uit de bevarenzone honden.

Opgelet.

waaier.

Handen op een veilige afstand honden.

Gegarandeerd akoestisch niveau

Veiligheidsklasse

Blaas capacitite

end vermogen

Elektrische apparatuur hoor nicht bij het huisvuil.

Algemene veiligheidsinstru cties

Opgelet! Bij het gebruik van elektrisch gereedschap dienen ter bescherming gegen een elektrische schok en gegen gevaar voor verwondenen en brand volgende essentiele veiligheidsmaatregelen getroffen te worden:

• Dit apparaat dient nicht om door Personen (kinderen inbegren) met beperkte fysiieke, motorieke of psychische capaciteiten of met een tekort aan ervaring en/of kennis gebruikt te worden; tenzij zich van een voor de veilighheid instaande persoon onder toezicht staan of tenzij zich van deze LASTE instructies krijgen, hoe het apparaat te gebruiken is.
• Het apparaat mag Niet door kinderen gebruikt worden. Wetten en lokale bepalingen konnen een minimumleeftijd voor het gebruik voorzien. Evenzeer is het voor personen, die de gebruiksaanwijzing Niet volledig kennen, verboden om werkzaamheden met dit apparaat doorte voeren.
• De gebruiker is verantwoordelijk voor ongevalten en opduikende bevaren tegenover andere Personen of tegen-over hun eigendom.

Werkzaamheden met het apparaat:

Maakt u zich met alle delen van het toestel en met de juiste bediening van het toestel bekend, alvorens u met de werkzaamheden begint. Waarborg, dat het toestel in geval van nood meteen kan worden stopgezet. Het onreglementair gebruik kan tot zware verwondingen leiden.

Opgepast: zo vermijdt u ongevallen en verwondingen:

De persoonlijke schermingsuitrustin gen beschermen uw eigengezondheid en de gezondheid van andere personen en waarborgen de fouloze werkig van het apparaat.

• Draag geschikte werkkledij, zoals vast schoeisel met slipvrije zool, een stevige, lange broek, beschermende handschoenen, beschermen de bril en een gehoorbescherming. Gebruik het apparaat nicht wanner u op blote voeten bent of open sandalen draagt. Draag een stofmas ker indien u in een stoffige omgeving werkt.

• Draag geen kleding of sierrade die aan de luchtingang konnen worden aangezogen. Draag bij langhaar een beschemende hoofdbekleding.

• Controller regelmatig de functionaliteit en de ongeschonden toestand van het apparatus om gezaren voor de operatoren vermijden.

• Laat andere Personen het apparaat of het verlengsnoer Niet aanraken. Houd het apparaat op een veilige afstand van mensen,meer bepaald van kinderen en huisdieren.

• Let op open vensters, kinderen, huisdieren, enz. Onderbreek het werk wonneer kinderen en huisdieren in de nabijheid vertoeven. Het geblazen materiaal kan in uwrichting geslingerd worden. Neem een veiligheidsafstand van 5 m rond u in acht.

• Schakel het apparaat Niet in indien het omgekeerd vastgehouden wordt of indien het zich Niet in de werkstand bevindt.

• Richt het apparaatijdens de werk ing Niet op Personen en richteer bepaalde luchtstraal Niet opogen en oren.

Maak uzelf met uw omgeving vertrouwd en let op möglichke gevaren, die bij de werkzaamheden soms aan uw aan-dacht+kunnen ontgaan.

• Let bij de werkzaamheden op een voilige stand, vooral aan hellingen. Houd het apparaat steeds met beiden handen vast en werk uitsluitend met een correct ingestelde draagriem.

• Inspector het te reinigen oppervlak zorgvuldig en ruim alle (prikker- of metaal) draden, stenen, conservenblikjes en andere vremeinde voor werpen uit de weg.

• Houd vingers en voeten op een veilige afstand van de opening van de aanzuigbuis en de waaier. Er bestaat gevaar voor verwondingen.

• Werk Niet met apparaat indien u moe of on ge con centreerd bent of na het nutti-gen van alcohol of tabletten. Las steedsijdig een werkpau ze in. Ga op een verstandige manier aan het werk. Beweeg langzaam, ren Niet.

• Gebruik het apparaat Niet in geval van regen, slechte weersomstandigheden of in een vochtige omgeving. Werk uitsluitend bij daglicht of bij goede kunstmatige verlichting.

• Werk Niet met een beschadigd, onvolledig of zonder de toestemming van de fabrikant omgebouwd apparaat. Controleer voor het gebruik de veiligheidstoestand van het apparaat,meer in het bijzonder van de net aan sluit leiding en van de schakelaar.

Maak uitsluitend gebruik van het apparaat indien het volledig gemonteerd is.

• Gebruik het apparaat in de modus "Aanzuigen"uitsluitend indien de opvangzak aangebracht is.

• Zuig geen brandende, gloeende of rokende materialen (bijvoorbeeld sigaretten, vuur(gloed)), dampen of Licht ontvlambare, giftige of explosieve stoffen aan.

• Zuig geen vochtig of nat materiaal en geen vloeistoffen aan.

• Gebruikuitsluitend(reserve)onderdelen

die door ons servicecentrum (kijk op pagina 143 voor de adresgegevens) worden geleverd en aanbevolen.
Maak uitsluitend gebruik van reserveonderdelen en toebehoren, die door de fabrikant geleverd en aanbevolen worden.
- Trek de stekker uit het stopcontact wanneer:
- u het apparaat Niet gebruikt, wanner u het apparaat LAST VEROEREN OF WANNER U het zonder toezicht achefterlaat:
- u het apparaat controleert, het reinigt of wanner u blokkeringen verwijdert;
- u reinigings- of onderhoudswerkzaam-heden doorvoert of toebehorenuitwisselt:
- de voedingskabel of het verlengsnoer beschadigd is:
- na aanraking met vreemde voorwerpen of in geval van abnormale trilling
- Gebruik het apparaat Niet in gesloten of slecht verluchtete lokalen.
- Gebruik het apparaat Niet in de nabijheid van ontvlambare vloeistoffen of gassen. Indien dit Niet in acht genomen wordt, bestaat er brand of ontploffingsgevaar.
Bewaar het apparaat op een droge plaats en buiten de reikwijdte van kinde- ren.
Behandel uw apparaat met zorg. Neem de onderhoudsvoorschriften in acht.
- Controller de vangzak regelmatig op slijtage of beschadigingen.

Opgepast! Zo vermijdt u schade aan het apparaat en eventueel waaruit voortvloeende lichamelijke letsels:

Behandel uw toestel met zorgvuldigheid. Reinig regelmatig de luchtgleuven en volg de onderhoudsvoorschriften op.
Overbelast uw apparaat Niet. Werk uitsluitend binnen het aangegeven ver

mogensbereik. Gebruik geen machines met een laag prestatie vermogen voor zware werkzaamheden. Gebruik uw apparaat Niet voor doeleinden, waarvoort het Niet bestemd is.

• Probeer het apparaat Niet zich te repareren, tenzij u een geschikte opleiding hebt genoten. Alleen op een door ons servicecenter (kijk op pagina 143 voor de adresgeevens) mogen werkzaamheden worden verricht die nicht in deze handleiding staan vermeld.

Opgepast: zo vermijdt u ongevallen en verwondingen door een elektrische schok:

• Let erop dat de netspanning met de op het typeaanduidingplaatje vermelde gegevens overeenstemt.
• Sluit het apparaat zoveel möglichk slechts op een stopcontact met beschermingsinrichting voor een correcte stroom (Fl-schakelaar) met een gemeten stroom van Niet meer dan 30mA aan.
• Controller telkens voor gebruik het apparaat en de netaansluitleiding met stekker op beschadigingen. Vermijd aanrakingen van het lichaam met onderdelen, die met de aarde verbonden zijn (bijvoorbeeld metalen omheinigen, metalen palen).
• De koppeling van het verlengsnoer要去 gegen spatwater beschermdijken,uit rubber bestaan of met rubberbekleedijken. Maak uitsluitend gebruik van verlengsnoeren, die voor het gebruik in de open lucht bestemdijken endienovereenkomstig geidentificerdijken. De dwarsdoorsnede van hetverlengsnoer要去 minstens 2,5mm^2 bedragen.Rol een kabelhaspel voor

gebruik steeds volledig af. Controller de kabel op beschadigungen.

• Houd de kabel op een veilige afstand van de actieradius en breng de kabel in principechyter de met de bediening belaste persoon.
• Om het verlengsnoer aan te brengen, dient u van de waarvoor bestemde snoerontlasting gebruik te make.
• Draag het apparaat nicht bij de kabel. Gebruik de kabel Niet om de stekker uith het stopcontact te trekken. Bescherm de kabel gegen但它, olie en scherpe kanten.
• Beschadigde kabels, koppeling en stekker of aansluitleidingen, die nicht aan de voorschriften beantwoorden, mogen nicht gebrukt worden. Trek in geval van beschadiging van de voedingskabel onmiddelijk de stekker uit het stopcontact. Raak in geen geval de netkabel aan, zo lang de netstekker Niet uit het stopcontact is verwijderd.
• Als het netsnoer van dit apparaat beschadigd worden,要去 het door de fabrikant of door zich klantendienst of door een gelijkwaardig gekwalificeer-de person door een special netsnoer verrangen worden om gezaren te vermijden.
• Gebruik het apparaat Niet als de schakelaar Niet kan worden in- of uitgeschakeld. Beschadigde schakelaars要去en bij ons servicepunt (kijk op pagina 143 voor de adresgegevens) worden verrangen.

Overzicht

De afbeeldingen voor de bedie-ning en het onderhoud vindt u op de zijde 2.

1 Draagriem

2 Tweedelige blaas-/zuigbuis
3 Kleinere bevestigsschroeven
4 Grotere bevestigsschroeven
5 Motorgedeelte van de bladblazer
6 Extra handgreep
7 Snelspanner voor een versteling van de handgreep
8 Bevestigingsbrug voor draagriem
9 Schakelaar "Aan/uit"
10 Stromingsregelaar
11 Kasthandgreep
12 Ventilateopeningen
13 Inbussleutel
14 Voedingskabel
15 Kabelhouser
16 Moduskeuzeschakelaar
17 Montageframe voor opvangzak
18 Opvangzak
19 Bevestigingslus voor opvangzak
20 Geleiderollen
21 Opening van de blazer
22 Plat zuigmondstuk met loopwie-len
23 Aanzuigopening
24 Waier
25 Waaierafdekking
26 Trillingdempper extra handgreep

Gebruiksdoeleinde

Het apparaat isuitsluitend voor hetwegblazen en aanzuigen van dorre bladeren in een huis- en hobbytuin voor particulieren bestemd. Ledere andere toepassing, die in deze gebruiksaanwijzing Niet uitdrukkelijk toegelaten worden, kan tot

beschadigingen aan het apparaat leiden en een ernstig gevaar voor de gebruiker betekenen.

Het apparaat mag nicht gebrukt worden opplaatsen, waar er zich stof bevindt, dat de gezondheid in gevaar kan brengen. Evenn mag het apparaat als zuiger bij natte weeromstandigheden gebrukt worden.

Het apparaat is voor het gebruik door volwassenen bestemd. Jongeren, ouder dan 16aar, mogen het apparaat uitsluitend ondertoezicht gebruiken. De gebruikmaking van het apparaat bij regen of in een vochtige omgeving is verboden.

De operator of gebruiker is voor ongevallen of schade aan andere mensen of aan hun eigendom verantwoordelijk.

De fabrikant kan nicht aansprakelijk gesteld worden voor schade, die door een in stijd met de bepalingen zichnde toepassing of dooreen foutieve bediening veroorzaakt werk.

Beschrijving van de Werking

De bladblazer beschibt over een zuig-/ blaassystem voor de functies blazen en zuigen. In de bedrijfsmodus blazen kan het blad snel bij elkaar of van moeilijk bereikbare plaatsen worden geblazen. In de bedrijfsmodus zuigen worden het opgezogen blad versnipperd, zodat het minder ruimte inneemt. Vervolgens worden het versnipperde blad in de opvangzak geblazen. Om de verilheid bij het werk te verbeteren en vermoeidheidsverschijnselen aan polsen en armgewrichten te verminderen, zich de handgrepen met trillingdempersuitgerust.

De opvangzak is aan een kant van binnen gecoat, waardoor stof en vocht nicht maar buiten worden geblazen. Deze coating bevindt zich op de linkerkant van de opvangzak en voorkomt dat uw werkkleding vuil worden.

Met het brede zuigmondstuk kan blad van grote oppervlakken worden opgezogen. Voor een betere geleiding van de buis op de grond dienen de geleiderollen aan het onderste uiteinde van de buis.

Ter bescherming van de bediener werkht het apparaat uitsluitend als de tweedelige blaas-/zuigbuis volledig is gemonteerd. Het apparaat is randgeaard en hoeft waarom nicht afzonderlijk te worden geaard.

In de onderstaande omschrijvingen staat de functie van de bedieningsonderdelen omschreiben.

Montageinstructies

Gelieve de netstekker uit te trekken vooraleer werkzaamheden aan het apparaat door te voeren. Maakuitsluitend gebruik van originele onderdelen. Er bestaat gevaar voor verwondingen.

Uitpakken:

Pak het apparaat uit en controller, of het compleet is:

5 motorgedeelte van de bladblazer met buis

2 Loofzuiger-motordeel
18 Tweedelige buis
22 Vlakke sproeier
1 Draagriem Montagematerialiaal

Vóor de ingebruikname van het apparaat moet de blaas-/zuig-buis volledig gemonteerd en vastgeschroefd�. Bovendien要去 opvangzak en draagriem bevestigd�. De waaierafdekking要去 gesloten en de bevestigingschroeven要去 tot aan de aanslag vastgedraaid�.

Blaas-/zuigbuis monteren:

Let er bij de montage op, de buizen nicht te kantelen. De in de buis aanwezige elektrische contacten zouden beschadigd können worden.

1. Speld de beiden onderdelen van de blaas-/zuigbuis (2a + 2b) aan elkaar.

De beiden onderdelen van de buis klikken in elkaar en+kunnen omwille van de veiligheid Niet meer gedemonteerd worden.

1. Bevestig de buisonderdelen met de beiden bijgeleverde Kleinere schroeven (3).

2. Speld de blaas-/zuigbuis in de opening van de blazer/aanzuig-opening aan het motorgedeelte (5) op. Een geleiderail aan het motorgedeelte helpt u.daar bij.

3. Bevestig de buis en het motor-gedeelte met de bijgeleverde grotere schroeven en moeren (4).

Plat zuigmondstuk monteren:

1. Om met het platte zuigmondstuk (22) te werken, speldt u het op de aanzuig-opening (23) aan de buis op, zodat de zichdelingse strips vast klikken.

Om de straalbuis te verwijderen, trekt u de strips aan de straalbuisuit elkaar en trekt u de straalbuisuit de buis.

Opvangzak monteren:

1. Breng het montageframe (17) op de opening aan het motorgedeelte (5) aan, zodate de handgreep in de richting van de voedingskabel ligt. Duw het montageframe over de vergrendelijkst totdat de koppelingshefboom vast klikt. Het apparaat mag in de

zuigmodus enkel met een gemonteerde opvangzak bediend worden.

1. Bevestig de Ius van de opvangzak (19) aan de blaas-/zuigbuis.

Draagriem aanbrengen:

1. Haak de draagriem (1) aan de bevestigingsbrug (8) in.

Bedienen

Gevaar voor verwondingen! Draag bij werkzaamheden met het apparaat geschikte kleding en werklandschoenen. Vergewis u telkens voor gebruik dat het apparaat in staat is om te functioneren. Vergewis u dat de opvangzak en de buis juist gemonteerd zijn en dat de draagriem correct voor de werkzaamheden ingesteld is. Indien er een schakelaar beschadigd is, mag er met het apparaat Niet更是 gewerkt worden. Gieveve erop te letten dat de netspanning met het typeaanduidingplaatje aan het apparaat overeenstemt.

Gelieve de geluidswering en de plaatselijke voorschriften in ache te nemen. Het gebruik van het apparaat kan op bepaalde dagen (bijvoorbeeld zon- en feestdagen), op bepaaldeijdstippen van de dag (middaguur, nachtrust) of in speciale gebieden (bijvoorbeeld gezondheidsoorden, hospitalen etc.) beperkt of verboden zijn.

Na het uitschakelen van het apparaat draait het schoepenrad nog eenijdje verder. Gevaar voor verwondingen door draaiend werktuig.

In- en uitschakelen, modus wisselen

Let er vór het inschakelen op dat het apparaat geen voorwerpen raakt. Let op een veilige stand.

Het apparaat kan pas ingeschakeld worden wanneer de complete blaas-/zuigbuis gemonteerd is. De waaierafdekking moet gesloten en de bevestigingschroeven要去en tot aan de aanslag vastgedraaid zich.

1. Vorm uit het uiteinde van het verlengsnoer een Ius en bevestig deze aan de kabelhouser (15). Door de snoerontlasting worden voorkomen, dat de elektrische steekeverbinding per ongeluk loskomt.

2. Doe de draagriem (1) om en stel deze op de optimale lenghte in.

3. Maak de snelspanner (7) los en zet de extra handgreep (6) in de gewenste positie. Vergrendel de spanner opnieuw.
4. Vergewis u dat het apparaatuitgeschakeld is en sluit het apparaat op de netspanning aan.
5. Ter keuze van het bedrijfssoort draait u de bedrijfssoort-keuzeschakelaar op het gewenste symbol (16). Vooraleer de modus te wijzigen, moet het apparaat onvoorwaardelijkuitgeschakeld worden.

Modus "Blazen"

Modus "Aanzuigen"

1. Om het apparaat in te schakelen, schuift u de schakelaar "Aan/uit" (9) in de stand "I". Het apparaat start. Om het apparaatuit te schakelen, schuift u de schakelaar "Aan/uit" (9) in de stand "0". Het apparaat wordt uitgeschakeld.
2. Met de stroomregelaar (10) stelt u de optimale zuig- en blaassterkte in.
3. Houd het apparaatijdens de werk ing met een hand aan de kasthandgreep en met de andere aan het extra handvat vast. Grijp de handgrepen bennen de zones, waar de trillingen door trillingdempers (zie nr.A 26) verminderd worden, vast.

Werk steeds met een zo laag mogelijk motortoerental, odomat met het motorvermogen ook gelijktijdig het geluidsniveau en het stroomverbruik verlaagd worden.

Werkzaamheden met de apparaat

De bladblazer mag uitsluitend voor de hierna volgende gebruidsdoeleinden toegepast worden:

• Als blazer voor het bijeembren-gen van dor gebladerte, afkomstiguit moeilijk toegankelijkkeplaatsen (bijvoorbeeld onder personenauto's)
• Als aanzuiging voor het aanzui-gen van dor, droog gebladerte. Bij de zuigfunctie dient het apparaat ook als hakselmachine. De droge bladeren worden fijngehakt, hun volume verlaagd en op een eventuele compostering voorbereid. De intensiteit van de verbrijze-ling hangt van de grootte van het gebladerte en van de nog aanwezigere, resterende vochtigheid af.

ledere andere dan de hierboven beschreiben toepassingen kan tot beschadigingen aan de machine leiden en een gevaar voor de gebruiker betekenen.

Bij de werkzaamheden dient u erop te letten dat u met het apparaat nicht stoot gegen harde voorwerpen, die beschadigingen konnen veroorzaken. Zuig geen vaste objecten, zoals stenen, dikke of afgesneden takken, sparappels of dergelijk aan odomat deze het apparaat enmeer in het bijzonder de hakselinrichting zouden konnen beschadigen. Herstellingen van deze aard ressorteren nicht onder de garantie.

Bij een blokkering van de waaier en een beschadiging of in geval van een knoop in de kabel onmiddelloijk de netstekker uittrekken! Gevaar door elektrische schok!

Modus "Blazen":

• Plaats de moduskeuzeschakelaar (16) op het symbol (zie "In- en uitschaken").
• Tot een optimaal resultaat bij het gebruik van de ventilator komt u met een afstand van 5 tot 10 cm tot de vloer.
• Richt de luchtstraal van uzelf weg. Let erop dat er geen zware voorwerpen opstuiven en dat deze zodoende iemand+kunnen verwonden ofietskunnen beschadigen.
• Begin met het werk met de hoogste blaascapaciteit om de rondslingerende bladersen snel te verzamelen. Een lagere blaascapaciteit kiest u om de voordien samengebrachte hoop bladersen samente persen.
  Maak voor het blazen op de vloer vastklevende bladeren met een bezem of

een hark.

• De geleiderollen aan het uiteinde van de buis dienen om het werk op effen oppervlakten te verlichten.

Modus "Aanzuigen":

• Plaats de moduskeuzeschakelaar op het symbool (zie "In- en uitschaken). Controller of de opvangzak (18) correct gemonteerd is.
• Let erop dat er geen al te grote hoeveelheden gebladerte tegelijkkertijd aanbezogen worden. Zo vermijdt u dat de blaas-/zuigbuis verstopt en geraakt en de waaier (24) blokkeert.
• Om droge bladeren of bladerresten vlak te zuigen,plaatst u de bijgeleverde,vlakke sproeier op het uiteinde van de buis.

Het afvoerkanaal zorgt voor een optimaal transport van het blad in de opvangzak. Bovendien dient de zak voor uw veiligheid, om te voorkomen dat uijdens het gebruik van de blazer in aanraking komt met de rondraaiende rotordelen.

Om de opvangzak Niet onnodig te verslijen, vermijdt u, deze gedurende het werk over de grond te slepen.

Indien het apparaatijdens de bediening plotseling stopt en nicht zuigt, dient het onmiddelijk te worden uitgeschakeld. Trek de netstekker uit en overtuig uzelf ervan dat er geen materiaalussen het schoepenrad van de shredder en de behuizing vastgeklemd is. Voer de werkzaamheden uit, zoals in hoofdstuk "Reiniging en onderhoud" beschreiben. Neem contact op met ons servicecenter als het apparaat Niet start.

Opvangzak ledigen:

Bij een volle opvangzak worden het zuigend vermogen aanzienlijk verminderd. Indien de zak vol is of indien het zuigend vermogen van het apparaat afneemt, moet de opvangzak geledigd worden.

Schakel het apparaat uit en trek de netstekker uit vooraleer de opvangzak te ledigen. Gevaar door elektrische schok!

1. Wacht totdat de waaier stilstaat.
2. Om de opvangzak te verwijderen, haakt u de Ius (zie B nr. 19)uit en drukt u de koppelingshefboom aan het montageframe in (zie B nr. 17).
3. Open de ritssluiting aan de opvangzak en ledig de opvangzak volledig.
4. Monteer de geledigde opvangzak op-nieuw (zie ook montage-instructies).

Composteerbaar materiaal hoort
niet bij huishoudelijk afval thus!

Reiniging en onderhoud

Trek de netstekkeruit vooraleer werkzaamheden aan het apparaat door te voeren.

Laat werkzaamheden die nicht zich omschreiben in deze gebruiks-aanwijzing uitvoeren door ons servicecenter. Gebruik uitsluitend originele onderdelen.

Controleer de bladblazer telkens voor gebruik op zichbare gebreken, zoals losse, versleten of beschadigde onderdelen. Controleer eveneens of de onderdelen zich op de juiste plaats bevinden. Wissel beschadigde onderdelenuit. Controleer regelmatig de opvangzak op slijtage of beschadiging. Voer de hierna volgende onderhouds- en

reinigungswerkzaamheden regelmatig door. Daardoor wordt een lang en betrouwbaar gebruik gewaarborgd.

Algemene reinigingswerkzaamheden

Reinig het apparaat telkens onmiddelijk na de werkzaamheden, odomdat anders vuil en bladresten verharden en vastklemmen en möglichk Nieteer te verwijdersen+zijn zonder demotorkast te demonteren. Dergelijk reingigungswerkzaamheden ressorteren nicht onder degarantine.

Maak geen gebruik van respectievelijk reinigings- of oplosmiddelen. Deze zouden het apparaat daardoor onherstelbaar kunnen beschaden. Chemische substanties kunnen de kunststofonderdelen van het apparaat aantasten.

• Reinig de behuizing van het apparaat, de buis en de ventilationsleuven regelmatig met een zachtbe borstel of een doekje. Reinig het apparaat nooit met behulp van stromend water.
• Verwijder de opvangzak nadat de werkzaamheden doorgevoerd werden, draai de opvangzak om en borstel hem grondig schoon. Zo voorkomt u het ontstaan van schimmel en een onaangename geur.
  Maak het uitlaatbereik van eventuele opgehoopte resten vrij.

Verstoppingen en blokkeringen verhelen

Gebladerte en vers afgesneden planten können het apparaat eventueel doen verstoppen.

Waaier reinigen:

Netstekker uittrekken!

1. Verwijder de aan de voedingskapel bevestigde inbussleutel (zie nr. 13)

2. Open met de sleutel (13) de schroef aan de waaierafdekking (25) en klap de afdekking omhoog.

3. Verwijder voorzichtig resten of verstoppingen aan de waaier (24).

4. Controller, of de waaier gemakkelijk gedraaid kan worden en zich in een fouloze toestand bevindt. Laat een defeche waaier door ons servicecenter (zie adres pagina 143) verrangen.

5. Schroef de afdekking terug vast.

Als de waaierafdekking Niet gesloten en correct vastgeschroefd is, kan het apparaat Niet bediend worden.

Uitlaatbereik reinigen:

1. Verwijder de opvangzak.
2. Reinig het buitenste uitlaatbereik aan het apparaat.
3. Plaats de moduskeuzeschakelaar op het symbool "Aanzuigen".
4. Verwijder in het binnenste uitlaatbereik gesitueerde vuilresten met een flessenwisser of dergelijkke. Verwijder hinderlijke voorwerpen met een stomp en bot werktuig.

Blaas-/zuigbuis reinigen

1. Neem de Ius van de opvangzak van de haak.
2. Draai de bevestigingschroeven (zie B nr. 4) los en trek de blaas-/zuigbuis af.
3. Klop het binnenste gedeelte van de

buisuitenreinigheteventueel.

1. Monteer de buis terug en bevestig delus van de opvangzak wee aan de haak.

Opvangzakuitwisselen

Wissel een defeche opvangzakuit. Maak uitsluitend gebruik van originele opvangzakken (zie hoofdstuk "Reserve-onderdelen"). In het andere geval komt de garantieclaim te verrallen.

Bewaring

Berg de bladblazer op een droge, vorstbestendige plaats op, die nicht voor kinderen toegankelijk is.
Stel het apparaat Niet aan vlak zonlicht boot, maar berg het in het donker of in de schemering op.
Bedek het apparaat Niet met nylonzakken odomat er dan vochtigheid zoukunnen ontstaan.
- Reinig het apparaat grondig op het einde van het seizoen en met het oog op de winter. Reinig de opvangzak door deze te verwijderen, te ledigen en met handwarm water en neutrale zeep te wassen. Breng de gedroogde zak terug aan.
- Vergewis u dat alle moeren, boute en schroeven vast aangedraaid zich opdat het apparatusat zich in een veilige operationele toestand bevindt.

Garantie

Wij geen 24 maanden garantie op dit product. Voor zakelijk gebruik en verrangende apparatuur geldt een verdome garantie van 12 maanden, overeenkomstig de wettelijk bepalingen. Beschadigingen, die aan een naturuurlijke slijtage, overbelasting of een

ondeskundige bediening te wijten zich, blijven van de garantie uitgesloten. Bepaalde componenten zich aan een normale slijtage onderhevig en ressorteren nicht onder de garantie. Meer in het bijzonderogaat het hier om schoepenrad, opvangzak en koolborstels, voor zover de klachten Niet aan materiaalfouten toe te schrijven zich.

De vereiste voorwaarde voor garantievergoedingen is bovendien dat de in de gebruiksaanwijzing verstekte instructies voor de reiniging en het onderhoud in acht genomen werden. Beschadigingen, die door materiaal- of fabricagefouten ontstaan zich, worden gratis door schadeloossteling of door een herstellung verholpen.

Voorwaarde is dat het apparaat Niet gedemonteerd is (de buis, opvangzak en het brede zuigmondstuk mogen gedemonteerd worden meegeleverd) en met aankoop- en garan-tiebewijs bij ons servicecenter wordeningeleverd.

Herstellingen, die nicht onder de garantierressorteren, kunt u gegen facturatie door ons servicecenter latent Doorvoeren. Ons servicecenter maakt graag voor u een bestek op.

Wij konnen apparaten slechts behandelen indien ze voldoende verpakt en gefrankeerd toe gezonden werden.

Opgelet: In geval van klachten of service dient u uw apparaat in een gereinigde toestand en met een vermeling van het defect maar het adres van ons servicecenter te zenden.

Gelieve u vór de verzending te vergewissen dat het apparaat Niet als "oningepaktvrachtgoed" geklasseerd worden. Dat zou het geval+kennen+zijn indien de verpakking Niet volstaat of indien het apparaat slechts in een met verpakkingspapier gewikkeldetoestand ingezonden worden. Een afvalverwijdering van uw apparaat voeren wij Gratis door.

Ongefrankeerd - als oningepakt vrachtgoed, als expresgoed of met een andere speciale vracht - ingezonden apparaten worden nicht aangenomen.

Wonneer wij menen dat de klacht inderdaal onder de garantiebepalingen valt, verzoeken wij u om Telefonisch contact op te nemen met ons servicecenter.

Daar krijgt u dan meer informatatie over de verdere afhandeling van uw klacht.

Afvalverwerking en milieuubescherming

Breng het apparaat, de toebehoren en de verpakkingaar een geschikt recyclage-punt.

Machines horen nicht bij huishoudelijk afval.THuis.

Geef het apparaat in een recyclagepark af. De gebruikte onderdelen van kunststof en metaal hunnen per categorie geschieren worden en zodoende gerecycleerd worden. Raadpleeg hiervoor ons servicecenter.

Reserveonderdelen

De onderstaande reserveonderdelen kunt u via het Grizzly servicecenter bestellen (zie voor adresgeevens pagina 143).

Bij bestellingen dient u het machinetype en het artikelnummer aan te gehen.

Bestelnummers toebehoren:

7241 1020 Opvangzak met klem

7240 0021 Draagriem

7240 0032 Vlakke sproeier

Mocht u andere onderdelen nodig hebben, dan kurz u de artikelnummers aan de detailtekeningen ontnemen.

Technische gegevens

Bladblazer ELS 2801 Profi
Nominate ingangsspanning ...220-240V~, 50 Hz

Krachtonteming 2800 Watt

Veiligheidsklasse /II

Luchtcapaciteit max. 17 min

Luchtsnelheid max. 320km / h

Versnippering max. 10:1

Inhoud van de opvangzak 501

Gewicht (incl. accessoires) 5,5 kg

Geluidsdrukniveau

gewaarborgd 105 dB(A)

Trilling (a)

aan de handgreep 4,6 m/s

aan de extra handgreep 3,4 m/s

$$ K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2} $$

Geluids- en trilwaarden worden in overeenstemming met de in de conformiteitverklaring vermelde normen en bepalingen vastgesteld.

Geluid en trilling: De operationele toestanden tijdens de meting en de voor demeting toegepaste methoden conform EN 15503, annex A, annex B.

Technische en optische wijzigingen kūn- nen in het kader van de verdere ontwik- keling+zonder aankondiging doorgevoerd worden. Alle in deze gebruiksaanwijzing vermelde afmetingen, aanwijzingen en gegevens zich aankom Niet bindend. Wettige aanspraken, die op basis van deze gebruiksaanwijzing gemaakt worden, kan menkaarom Niet doein gelden.

Dit apparaat is voor de werkung aan een stroomnet met een systemdimpedantie Zmax op het overdrachtpunt (huisaansluiting) van maximaal 0,28 ohm voorzien. De gebruiker dient ervoor te zorgen dat het apparaat uitsluitend bediend worden aan een stroomnet, dat aan deze eis voldoet. Zo nodig, kan de systemdimpedantie bij het lokale energiebedrijf opgevgraagd worden.

Opsporing van fouten

Probleem Mogelijk	oorzaak Oplossing van de fout
Apparaat start nicht	Netspanning ontbreekt	Stopcontact, kabel, leiding, stekker en zekering nakijken, eventueel herstelling door vakkundig elektrotechnicus
	Schakelaar "Aan/uit" defect	Herstelling door klantenserviceafdeling
	Koolborstels versleten
	Motor defect
	Blaas-/zuigbuis Niet volledig gemonteerd	2-delige blaas-/zuigbuis monteren
	Waaierafdekking nog open (zie D nr. 25)	Waaierafdekking sluiten en correct vastschroeven
Apparaat werk met onderbrekeningen	Stroomkabel beschadigd	Kabel controlleden en, zo nodig, wisselen
	Intern loszittend contact	Herstelling door klantenserviceafdeling
	Schakelaar "Aan/uit" defect
Gering of ontbrekend zugend vermogen	Opvangzak is vol Opvangzak	ledigenleeren
	Opvangzak is verontreinigd O	opvangzak reinigen
	Keuzeschakelaar in verkeerde stand	Keuzeschakelaar op sym- bool "Aanzuigen" plaatsen
	Aparaat verstoct of door vremde voorwerpen geblokkeerd	Verstoppingen of blokkeringen UIT de weg ruimen (zie hoofdstuk "Reiniging en onderhoud")
Gering of ontbrekend blazend vermogen	Keuzeschakelaar in verkeerste stand	Keuzeschakelaar op het symbool "Blazen" plaatsen
	Stroomregelaar in verkeerste stand	Stroomregelaar omhoogdraaien
Schoopenrad beweegt nicht	Vreemd voorwerp blokkeert schoopenrad	Blokkering verhelpen (zie hoofdstuk "Reinigung en onderhoud")

Indices

Bezoekadres: Papierbaan 55

9672 BG Winschoten

Postadres: Antwoordnummer 300

9670 WB Winschoten

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]

ITSw by BE

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]

Garden Italia SPA

Via Zaccarini, 8
