| Type de produit | Machine à laminer |
| Marque | Hama |
| Modèle | KHL37 |
| Alimentation électrique | 230 V CA, 50 Hz |
| Puissance maximale | 730 W |
| Dimensions (L x H x P) | 54,8 x 11,8 x 18,6 cm |
| Poids net | 6,8 kg |
| Largeur maximale de plastification | 340 mm |
| Épaisseur maximale de plastification | 0,7 mm |
| Épaisseur maximale des pochettes | 250 µm |
| Temps de chauffe maximal | 4 minutes |
| Vitesse maximale | 430 mm/minute |
| Nombre de rouleaux chauffants | 4 |
| Système de chauffage | Sabot chauffant |
| Type de moteur | Moteur monophasé |
| Plastification à froid | Oui |
| Plastification à chaud | Oui |
| Fonction marche arrière manuelle | Oui |
| Arrêt automatique (retard) | Oui (après 15 secondes) |
| Nettoyage des rouleaux | Avec papier nettoyant fourni |
| Contenu de la livraison | Plastifieuse, papier nettoyant, mode d'emploi |
| Conformité CE | Directives 2006/95/CE et 2004/108/CE |
FOIRE AUX QUESTIONS - KHL37 HAMA
Questions des utilisateurs sur KHL37 HAMA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Machine à laminer au format PDF gratuitement ! Retrouvez votre notice KHL37 - HAMA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil KHL37 de la marque HAMA.
MODE D'EMPLOI KHL37 HAMA

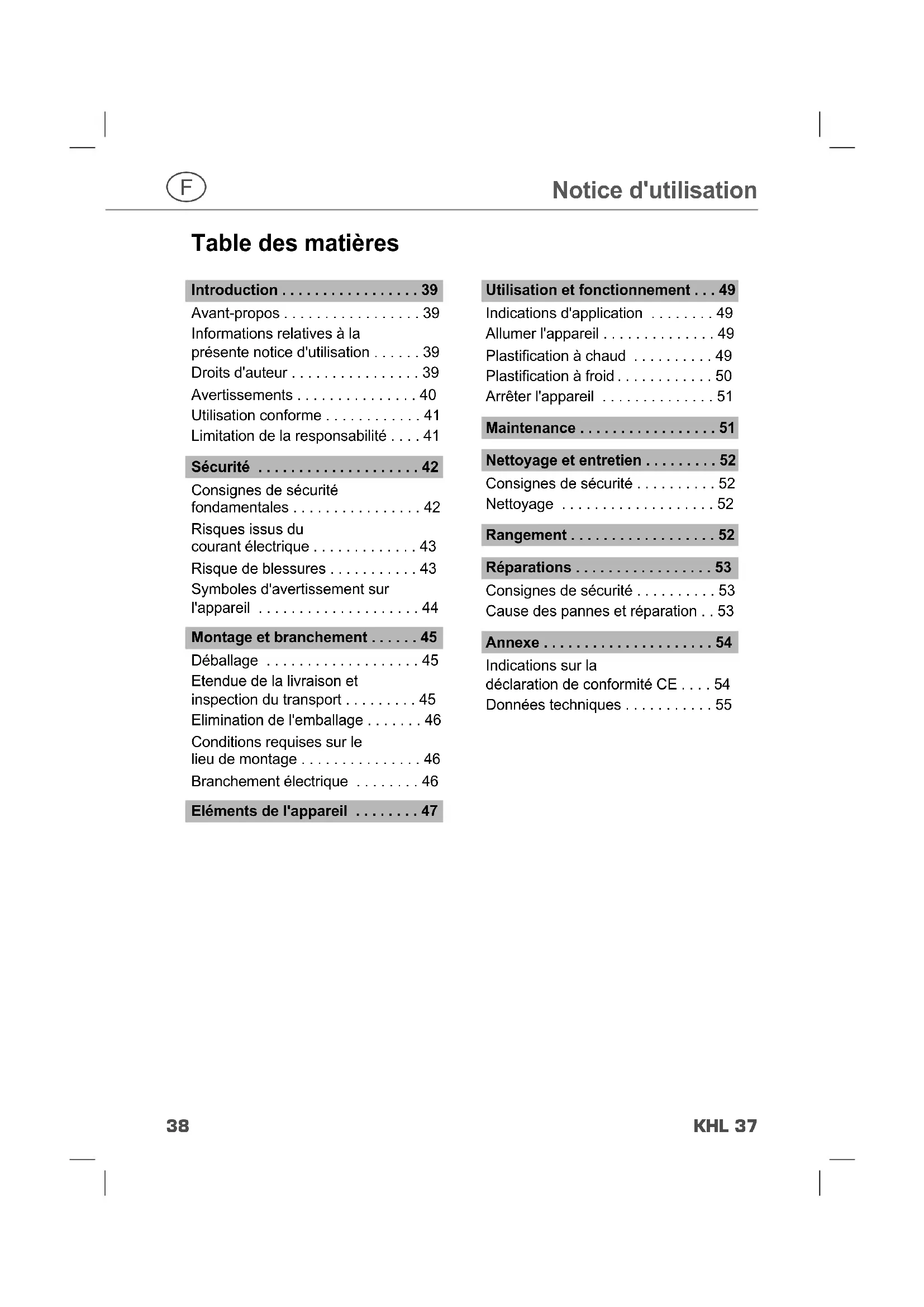

Informations relatives à la presente notice d'utilisation 39
Droits d'auteur 39
Avertissements 40
Utilisation conforme 41
Limitation de la responsabilité . . . 41
Sécurité 42
Consignes de sécurité fondamentales 42
Risques issus du courant electrique 43
Risque de blessures 43
Symboles d'advertisement sur l'appareil 44
Montage et branchement 45
Déballage 45
Etendue de la livraison et inspection du transport 45
Elimination de I'emballage 46
Conditions requises sur le lieu de montage 46 Branchement electrique 46
Eléments de l'appareil 47
Utilisation et fonctionnement 49
Indications d'application 49
Allumer l'appareil 49
Plastification à chaud 49
Plastification à froid 50
Arreter l'appareil 51
Maintenance 51
Nettoyage et entretien 52
Consignes de sécurité 52
Nettoyage 52
Rangement 52
Réparations 53
Consignes de sécurité 53
Cause des pannes et réparation . . 53
Annexe 54
Indications sur la déclaration de conformité CE . . . . 54
Données techniques 55
Introduction
Avant-propos
EnChoosingctteplastificuse,vousavezoptepourunproduitHama de qualite,dontlescaracteristiquestechniquesetlafonctionnalite correspondantau standarddedeveloppementleplusmoderne.
Veuillez dire ici les informations ci-dessous afin de vous habituerrapidement à votre apparéil et de pouvoir profiter au moins de toutes ses fonctions.
Nous vous souhaitons bien du plaisir lors de son utilisation.
Informations relatives à la présente notice d'utilisation
Informations relatives à ce mode d'emploi Ce mode d'emploi est livré avec la plastifique KHL 37 (désignée ci-après par le terme « apparéil ») et contient des remarques importantes concernant l'utilisation conforme, la sécurité, le raccordement et le branchement de l' apparéil.
La notice d'utilisation doit toujours être disponible à proximité de l'appareil. Elle doit être lue et appliquée par chaque personne utilisant cet apparéil ou procédant à des réparations de l'appareil.
Conservez la presente notice d'utilisation et remettez-la avec l'appareil à son propriété ultérieur.
Droits d'auteur
La presente documentation est soumise à la protection sur les droits d'auteur.
Toute reproduction ou impression ultérieure, même partielle ainsi que la retranscription d'illustrations, même à l'état modifié, est seulement possible sur autorisation écrite du fabricant.
Avertissements
Le present mode d'emploi utilise les avertissements suivants :
DANGER
Un averissement de ce type désigne une situation dangereuse menacante.
Si la situation dangereuse ne peut pas etre evitee, ceci peut entrainer des blessures graves ou mortelles.
Respectez les instructions de cet averissement afin d'eviter tout risque de blessures graves ou mortelles des personnes.
AVERTISSEMENT
Un averissement de ce type désigne une situation dangereuse possible.
Si la situation dangereuse ne peut pas etre evitee, ceci peut entrainer des blessures.
Respectez les instructions de cet averissement afin d'eviter toutes blessures de personnes.
ATTENTION
Un averissement de ce type désigne un dommage matériel possible.
Si la situation ne peut pas etre evitee, ceci peut entrainer des dommages matériels.
Respectez les instructions de cet avertissement afin d'eviter tout dommage matériel.
REMARQUE
Une indication désigne les informations supplémentaires facilitant le maniement de l'appareil.
Utilisation conforme
Cet apparéil est uniquement destiné à être utilisé à l'intérieur de locaux, pour la plastifi cation de documents.
Toute autre utilisation ou toute utilisation dépassant ce cadre est considérée comme non conforme.
AVENTISSEMENT
Danger en cas d'utilisation non conforme!
En cas d'utilisation non conforme, et/ou autre, l'appareil peut presenter des dangers.
L'appareil doit uniquement etre utilise de maniere conforme.
Respecter les procedures décrites dans la presente notice d'utilisation.
Les réclamations de tout type pour cause de dommages survenus suite à une utilisation non conforme sont exclues.
Seul l'utilisateur en assume les risques.
Limitation de la responsabilité
Toutes les informations techniques, données et indications figurant dans la presente notice d'utilisation et relatives à l'utilisation correspondant à l'etat le plus recent des connaissances lors de l'impression ; elles vous sont fournies en prénant en compte les expériences et connaissances acquises jusqu'à présent en toute âme et conscience.
Le fabricant decline toute responsabilité pour les dommages survenus en cas de non-respect de la presente notice, d'utilisation non conforme, de réparations inappropriées, de modifications non autorisées ou d'utilisation de pieces de rechange interdites.
Sécurité
Le present chapitre vous fournit des consignes de securités importantes pour le maniement de l'appareil.
Le present apparéil répond aux dispositions de sécurité prescrites. Un employinapproprié peut toutefois entraîner des dégats corporels et matériels.
Consignes de sécurité fondamentales
Pour manier l'appareil de manière sure, veuillez respecter les consignes de sécurité suivantes :
- Avant d'utiliser l'appareil, veuillez le contrôle pour vérifier qu'il ne présente aucun dommage apparent. Ne mettez pas en service un apparéil endommagé.
- Les personnes n'étant pas en mesure de manipuler suturement l'appareil en raison de leurs capacités physiques, mentales ou motrices, sont uniquement autorisées à utiliser l'appareil sous la surveillance ou sous l'instruction d'une personne responsable.
- Ne faites effectuer les réparations sur l'appareil que par un spécialiste. En cas de réparation inexperte, le droit de garantie perd son effet.
- Les composants défectueux doivent uniquement être replacés par des pieces de rechange originales. Le respect des exigences de sécurité est uniquement garantie avec ces pieces.
- Protégéz l'appareil contre l'humidité et la pénetration de liquides ou d'objets. En cas de contact avec des liquides, débranchez immédiatement l'appareil de l'alimentation en tension.
Ne posez pas d'objects sur l'appareil.
Risques issus du courant électrique
DANGER
Danger de mort causé par le courant électrique!
Il y a danger de mort en cas de contact avec des lignes ou des composants sous tension.
Pour éviter tous risques causés par le courant électrique, veuilles respecter les consignes de sécurité suivantes :
N'utilisez pas l'appareil lorsque le cable de branchement ou la fi che sont endommages.
N'ouvrez enaucun cas le boitier de l'appareil. Si vous touchez des pieces sous tension et si vous modifiez le montage electrique et mecanique, il y a risque d'electrocution.
Ne plongez jamais l'appareil ou la fiche réseau dans de l'eau ou dans d'autres liquides.
Risque de blessures
AVERTISS
Risque de brûlure lorsqu'le boîtier de l'appareil est chaud !
Pour éviter toutes blessures, veuillez respecter les consignes de sécurité suivantes :
Ne touchez pas le boitier
Symboles d'avertissement sur l'appareil
Sur l'appareil sont apposés les symboles d'advertissement suivants ① (voir l'illustration au chapitre Éléments de l'appareil):
Toujours introduire la feuille de plastification par son cote scelled dans l'appareil.
Toujours veiller à utiliser des feuilles de plastification de taille correcte.
Le boitier de l'appareil peut devenir brûlant, il faut donc ne pas le toucher.
AVERTISSEMENT
Risque de blessures!
Respectez les symboles d'advertisement pour éviter toutes blessures ou tous dégats sur l'appareil.
Montage et branchement
Déballage
DANGER
Risque d'étouffement issu des matériaux d'emballage.
Les matériaux d'emballage ne doivent pas etre utilisés pour jouser. Il y a risque d'etouffement.
Sortez du carton toutes les pieces de l'appareil et la notice d'utilisation.
Avant la première utilisation, retirez de l'appareil tous les materiaux d'emballage et fi Ims de protection.
REMARQUE
Ne retirez pas la plaque signalétique ni les averisations.
Etendue de la livraison et inspection du transport
En version standard, l'appareil est livre avec les composants suivants :
- Plastifieuse
- Papier nettoyant pour nettoyer les rouleaux
Mode d'emploi
REMARQUE
Contrôlez la livraison pour en vérifier l'intégrality et l'absence de dommages visibles. Signalez dans les plus brefs déliés une livraison incomplète ou endomagée à votre fournisseur/commercant.
Elimination de l'emballage
L'emballage protège l'appareil contre les dommages dus au transport. Les matériaux d'emballage sont selectionnés selon des aspects écologiques et techniques d'élimination, c'est pourquois ils sont recyclables.
La remise en circulation de l'emballage dans le circuit de matériel économique des matieres premières et elle reduit la production de déchets. Eliminez les matériaux d'emballage non nécessités conformément aux directives locales en vigueur.
REMARQUE
Si possible, conservez l'emballage original pendant la période de garantie de l'appareil afin de pouvoir l'emballer de manière conforme en cas de garantie.
Conditions requises sur le lieu de montage
Afin que l'appareil fonctionne de manière sure et sans défaut, le lieu de montage doit replir les conditions préalables suivantes :
- Placez l'appareil sur une surface de travail plane et horizontale.
- Ne placez pas l'appareil dans un environnement chaud, humide ou mouillé.
- Installez l'appareil de manière à ce qu'il ne soit pas exposé directement aux rayons du soleil.
- La prise doit être facile d'accès afin de pouvoir débrancherrapidement l'appareil en cas d'urgence.
Branchement électrique
Afin que l'appareil fonctionne de manière sure et sans défaut, il convient de respecter les consignes suivantes lors du branchement électrique :
- Avant de brancher l'appareil, comparez les données de raccordement (tension et fréquence) sur la plaque signalétique de l'appareil avec celles de votre réseau électrique. Pour qu'aucun dommage ne se produit sur l'appareil, ces données doivent être identiques.
- Protégéz le cable de raccordement contre les surfaces très chaudes et les angles tranchants.
Veillez a ne pas tendre ou tordre le cable de branchement.
Ne laissez pasPENDRElcable deraccordement au-dessus des angles (risque de trebucher a cause du fi I).

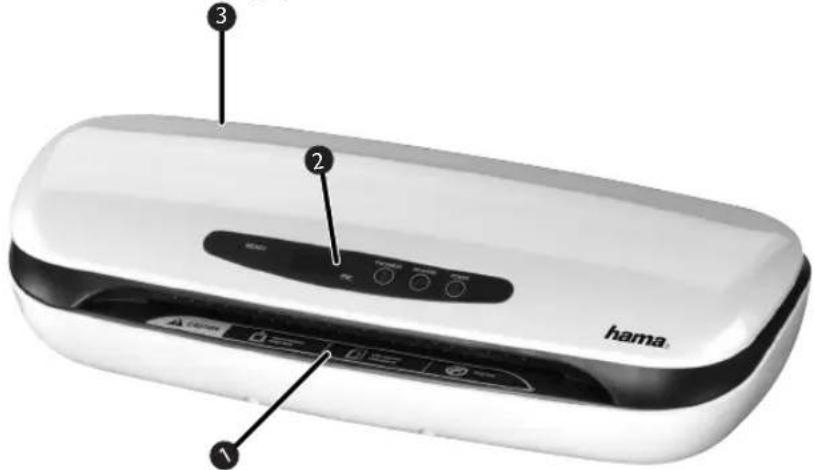

Éléments de l'année
Symboles d'avertissement
Ecran/Elements de commande
3 Cable de raccordement

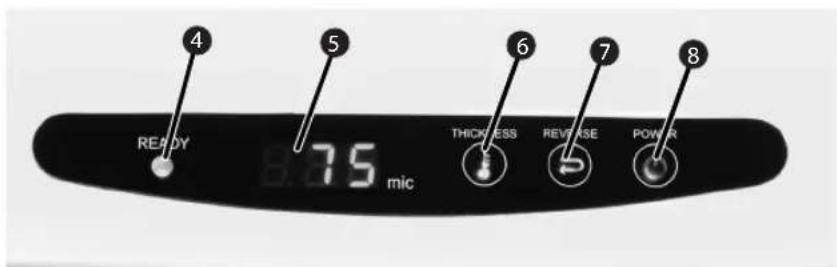

Ecran/Eléments de commande
4 Témoin de service
5 Indication de l'épaissur de feuille réglée
6 Réglage de l'épaissur de feuille
Marche arrirere manuelle
8 Touche Marche/arret
Utilisation et fonctionnement
Indications d'application
- Réglez toujours la température correspondant à l'épaissur de feuille de plastifi cation utilisée.
Pour la plastification de feuilles en papier épais ou de plusieurs feuilles, il est recommendé d'utiliser une feuille de plastification d'une plus faible épaisseur - Attende toujours que l'opération de plastification en cours soit terminée avant de commencer la suivante.
Allumer l'appareil
Appuyez sur la touche « marche / arrêt pourmettre l'appareil en marche
Plastificatàchaud
ÀpRES la mise en marche, l'appareil est regle par défaut sur 75 et ce réglage s' affi che à l'écran ⑤.
Pour modifier le réglage, appuyez sur la touche 6 jusqu'à ce que l'épaissur de feuille souhaitée s'affi che à l'écran 5.
Insérez le document à plastifier dans la pochette de plastification choisisie.
Lorsque la température de service nécessaire est atteinte, le témoin de service reste 4 allumé en continu.
Introduisez la pochette de plastification dans l'orifice avant de l'appareil. Ce faisant, veillez à introduire l'extrémité scellede la pochette en premier.
REMARQUE
- Les pochette de plastification de toutes tailles doivent être bien centrées dans l'orifice avant de l'appareil pour pouvoir passer devant le capteur.
Le document ressort de l'appareil par la face arrriere.
Si le document n'a pas ete entierement plastifie, repetez les premieres etapes de l'opération.
REMARQUE
Si le document à plastifier ne passé pas entre les 4 rouleaux dans les 15 secondes après l'insertion de la pochette de plastification, la fonction de retard s'active automatiquement et le document dessort par l'avant de l'appareil.
Si vous désirez refaire passer vous-même le document, appuyez sur la touche ⑦
ATTENTION
Les documents plastifiés sortant de l'appareil peuvent être trop brulants pour être pris dans les mains.
REMARQUE
Le document plastifié est brûlant et se plie facilement. Déposez le document sur une surface plane et laissez-le refroidir pour qu'il ne s'enroule pas.
Plastificatión à froid
Avec la mise en marche, l'appareil est regle par défaut sur 75 g
et ce réglage s' affiche à l'écran 5.
Pour la plastification à froid, appuyez sur la touche ⑥ autant de fois que nécessaire pour faire
apparaitre « Cld » à l'écran 5.
Insérez le document à plastifier dans la pochette de plastification choisisie.
Si une plastification à chaud vient d'être effectuee, il se peut que l'appareil mette env. 40 minutes à refroidir. Quand I'appareil est pret, le témoin de servicereste ④ allumé en continu.
Introduisez la pochette de plastification dans l'orifice avant de l'appareil. Ce faisant, veillez à introduire l'extrémité scellede la pochette en premier.
REMARQUE
Les pochettes de plastification de toutes tailles doivent être bien centrées dans l'orifice avant de l'appareil pour pouvoir passer devant le capteur
Le document dessort à l'arriere de l'appareil.
Si le document n'a pas ete entierement plastifie, repetez les pre-mieres etapes de l'opération..
Plastificatisonafroid
HINWEIS
Si le document à plastifier ne passé pas entre les 4 rouleaux dans les 15 secondes après l'insertion de la pochette de plastification, la fonction de retard s'active automatiquement et le document ressort par l'avant de l'appareil..
Si vous désirez refaire passer vous-même le document, appuyez sur la touche ⑦.
Arrête l'appareil
Appuyez sur la touc8. Le témoin de service s'éteint.
Maintenance
Il faut régulièrement enlever la poussière et les évventuels restes de colle adhérant aux rouleaux de la plastifièuse. Pour cela, procédez comme suit :
Mettez la plastifiqueuse en marche conformément aux instructions ci-dessus.
Lorsque le témoin de service clignote en permanence, introduisez le papier nettoyant dans la plastifi euse.
Si une quantité importante de salissures adhére au papier, returnez le papier et répétez la procédure en utilisant sa face propre.
Nettoyage et entretien
Ce chapitre vous fournit des indications importantes pour le nettoyage et l'entretien de l'appareil.
Consignes de sécurité
DANGER
Danger de mort causé par le courant électrique!
Debranchez la fiche reseau de la prise avant de commencer le nettoyage.
AVENTISSEMENT
Risque de brûlure lorsque le boîtier de la plastifièuse est chaud !
Pour éviter toutes blessures, veuillez respecter les consignes de sécurité suivantes :
Attendez que la plastifiqueuse ait complètement refroidi..
ATTENTION
Dégats sur l'appareil du fait de l'humidité !
Assurez-vous lors du nettoyage qu'aucune humidité ne pénétre dans l'appareil pour éviter tous dégats irréparables de l'appareil.
Nettoyage
Nettoyez l'appareil avec un chiffon sec. En cas d'encrassement fort, le chiffon peut etre un peu humecte.
Rangement
Si vous n'utilisez pas l'appareil pendant une période prolongée, éteignez-le, débranchez-le de l'alimentation en électricité et rangez-le dans un endroit sec, propre et non exposé directement aux rayons du soleil.
Réparations
Ce chapitre vous fournit des indications importantes pour la localisation des dysfonctionnements et pour y remedier. Veuillez respecter les indications pour éviter tout risque et endommagement.
Consignes de sécurité
| AVERTISSEMENT |
| Pour éviter tous risques et dégats matériels, veuillez respecter les consignes de sécurité suivantes: |
| • Les réparations sur les appareils ELECTriques doivent uniquement être effectues par des techniciens ayant été formés par le fabricant. Des réparations inappropriées peuvent entraîner des risques considérables pour l'utilisateur et des dommages sur l'ordinateur. |
Cause des pannes et réparation
Le tableau suivant aide à localiser et à remédier aux petites perturbations :
| Erreur Cause possible Remède | ||
| Pas d'affi chage à l'écran ⑤ après avoir appuyé sur la touche ⑧. | La touche Marche/Arrêt n'a pas été activée | Appuyez sur la touche « marche / arrêt » pourmettre l'appareil en marche |
| Câble réseau branche incorrectement. | Assurez-vous que le cable réseau soit enfiché dansla prise. | |
| La prise ne fournit pas d'électricité. | Veuillez contrôle votre coffret à fusibles. | |
| Appareil en panne | Informer le serviceAprres-ventes. | |
| Les pochettes ne sont pas correctement plastifiées | La température ne correspond pas à l'épaissur de fi lmutilisée. | Réglez sur l'appareil l'épaissur utilisée en ap-puyant sur la touche ⑥. |
| Un signal so-nore retentit et la pochette res-sort par l'avant de l'appareil | Le document à plastifi er est peut être coincé ou est trop gros pour passer dans les rouleaux. | Attendez que la pochette soit sorting à l'avant de l'appareil. Refaites un essai après environ 15 secondes. Vérifi ez que l'épaissur du document ne dépasse pas l'épaiss- seuir maximale autorisée ! |
INDICATION
Si vous ne réussissez pas à résoudre le problème avec les actions précités, veuillez vous adresser au service ÀpRES-vente.
Annexe
Indications sur la déclaration de conformité CE
Hama GmbH & Co KG déclare par la présente que cet apparéil répond aux exigences fondamentales et aux autres réglementations et prescriptions importantes de la directive sur laasse tension 2006/95/CE et de la directive CEM 2004/108/CE.
Vous trouvrez l'original intégral de la déclaration de conformité sur Internet à l'adresse http://www.hama. com
Données techniques
| Tension à l'entrée 230 V CA | |
| Fréquence réseau 50 Hz | |
| Puisance maximale 730 W | |
| Dimensions (L x H x P) | 54,8 x 11,8 x 18,6 cm |
| Poids (netto) 6,8 kg | |
| Poids (brut) 7,3 kg | |
| Largeur maximale de plastifi - cation | 340 mm |
| Epaisleur maximale de plasti- fi cation | 0,7mm |
| Epaisleur maximale des po- chettes | 250 μ |
| Temps de chauffe maximal 4 | |
| Vitesse maximale 430 mm/minute | |
| Nombre de rouleaux chauffants 4 | |
| Système de chauffage Sabot chauffant | |
| Type de moteur Moteur monophasé | |
| Plastifi cation à froid Oui |
Indice
Introduzione 57
Premessa .57
Informazioni sulle
Riadne pouzivanie 131
Obmedzenie zarukey 131
Bezpečnost' 132
F Remarques concernant la protection de I'environnement:
Conformément à la directive européenne 2002/96/CE et 2006/66/CE, et afin d'atteindre un certain nombre d'objectifs en matière de protection de l'environnement, les régles suivantes doivent être appliquées:
Les apparciels électriques et électroniques ainsi que les batteries ne doivent pas être éliminés avec les déchets menagers. Le pictogramme "picto"的前提 sur le produit, son manuel d'utilisation ou son emballage indique que le produit est soumis à cette réglementation. Le consommateur doit returner le produit/la batterie usager aux points de collecteur prévus à cet effet. Il peut aussi le remettre à un revendeur. En permettant enfin le recyclage des produits ainsi que les batteries, le consommateur contribuya à la protection de notre environnement. C'est un acte ecologique.
Support technique et contact
En cas d'appareil defectueux
En cas de réclamation concernant le produit, veilliez vous adresser à votre revendeur ou au département conseil produits de Hama.
Notre support technique, les nouveaux pilotes et les informations produits sont disponibles sous : www.hama.com
Ligne téléphonique directe d'assistance - Conseil produits Hama :
Tel. +49 (0) 9091 / 502-115 Fax +49 (0) 9091 / 502-272
