| Type de produit | Machine à laminer |
| Marque | Hama |
| Modèle | KHL38 |
| Dimensions (L x H x P) | 49,0 x 16,7 x 12,0 cm |
| Poids net | 3,0 kg |
| Poids brut | 4,0 kg |
| Alimentation électrique | 230 V ~ 50 Hz |
| Puissance maximale | 450 W |
| Largeur de plastification max. | 320 mm |
| Épaisseur max. du document | 0,7 mm |
| Épaisseur max. des pochettes | 175 µm |
| Temps de chauffe | 5 minutes |
| Vitesse de plastification | 300 mm/min |
| Nombre de rouleaux chauffants | 2 |
| Système de chauffage | Sabot chauffant |
| Type de moteur | Moteur monophasé |
| Plastification à chaud | Oui |
| Plastification à froid | Oui |
| Arrêt manuel d'urgence | Oui (levier) |
| Réglage de l'épaisseur du film | Oui (touche) |
| Entretien | Papier nettoyant inclus |
| Nettoyage | Chiffon sec, ne pas immerger |
| Sécurité | Arrêt automatique ? Non spécifié, mais respecter consignes |
| Pièces détachées | Papier nettoyant, rouleaux ? |
| Réparabilité | Confier à un technicien qualifié |
| Informations générales | Notice incluse, garantie constructeur |
FOIRE AUX QUESTIONS - KHL38 HAMA
Questions des utilisateurs sur KHL38 HAMA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Machine à laminer au format PDF gratuitement ! Retrouvez votre notice KHL38 - HAMA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil KHL38 de la marque HAMA.
MODE D'EMPLOI KHL38 HAMA
Informations relatives à la
presente notice d'utilisation
Droits d'auteur 39
Avertissements 40
Utilisation conforme.
Limitation de la responsabilité.
Sécurité
Consignes de sécurité
fondamentales.
Risques issus du
courant électrique
Risque de blessures 43
Symboles d'avertissement sur
I'appareil
Montage et branchement
Déballage 45
Etendue de la livraison et
inspection du transport 45
Elimination de l'emballage. 46
Conditions requises sur le
lieu de montage.
Branchement électrique
Elémen89 de l'appareil
Eléments de commande 48
Utilisation et fonctionnement. 49
Indications d'application 49
Allumer l'appareil
Plastification à froid 50
Arreter l'appareil 51
42
Maintenance.
Nettoyage et entretien. 52
Consignes de sécurité. 52
Nettoyage
Rangement. 1
44
Réparations
5 Consignes de sécurité. 53
Cause des pannes et réparation. 53
Annexe 54
Indications sur la
déclaration de conformité CE 54
Données techniques 55
46
Introduction
Avant-propos
EnCHOisssantcctteplastifieuse,vousavezoptepourunproduitHama de qualite,dontlescaracteristiquestechniquesetlafonctionnalitecorrespondentau standarddedeveloppementleplusmoderne.
Veuillez dire ici les informations ci-dessous afin de vous habituer rapidement à votre apparéil et de pouvoir profiter au mieux de toutes ses fonctions.
Nous vous souhaitons bien du plaisir lors de son utilisation.
Informations relatives à la présente notice d'utilisation
Informations relatives à ce mode d'emploi Ce mode d'emploi est livré avec la plastifique KHL 38 (désignée ci-après par le terme « apparéil ») et contient des remarques importantes concernant l'utilisation conforme, la sécurité, le raccordement et le branchement de l' apparéil.
La notice d'utilisation doit toujours être disponible à proximité de l'appareil. Elle doit être lue et appliquée par chaque personne utilisant cet apparéil ou procédant à des réparations de l'appareil.
Conserve la presente notice d'utilisation et remettez-la avec l'appareil à son propriété ultérieur.
Droits d'auteur
La présente documentation est soumise à la protection sur les droits d'auteur.
Toute reproduction ou impression ultérieure, même partielle ainsi que la retranscription d'illustrations, même à l'état modifié, est seulement possible sur autorisation écrite du fabricant.
Avertissements
Le present mode d'emploi utilise les averagements suivants :
DANGER
Un averissement de ce type désigne une situation dangereuse menacante.
Si la situation dangereuse ne peut pas etre evitee, ceci peut entrainer des blessures graves ou mortelles.
Respectez les instructions de cet averissement afin d'eviter tout risque de blessures graves ou mortelles des personnes.
AVERTISSEMENT
Un averissement de ce type désigne une situation dangereuse possible.
Si la situation dangereuse ne peut pas etre evitee, ceci peut entrainer des blessures.
Respectez les instructions de cet averissement afin d'eviter toutes blessures de personnes.
ATTENTION
Un avertissement de ce type désigne un dommage matériel possible.
Si la situation ne peut pas etre evitee, ceci peut entrainer des dommages matériels.
Respectez les instructions de cet averissement afin d'eviter tout dommage matériel.
REMARQUE
- Une indication désigne les informations supplémentaires facilitant le maniement de l'appareil.
Utilisation conforme
Cet apparéil est uniquement destiné à être utilisé à l'intérieur de locaux, pour la plastification de documents.
Toute autre utilisation ou toute utilisation dépassant ce cadre est considérée comme non conforme.
AVERTISSEMENT
Danger en cas d'utilisation non conforme !
En cas d'utilisation non conforme, et/ou autre, l'appareil peut presenter des dangers.
L'appareil doit uniquement etre utilise de maniere conforme.
Respecter les procédures décrites dans la presente notice d'utilisation.
Les réclamations de tout type pour cause de dommages survenus suite à une utilisation non conforme sont exclues.
Seul l'utilisateur en assume les risques.
Limitation de la responsabilité
Toutes les informations techniques, données et indications figurant dans la presente notice d'utilisation et relatives à l'utilisation correspondant à l'etat le plus recent des connaissances lors de l'impression; elles vous sont fournies ennant en compte les expériences et connaissances acquises jusqu'à présent en toute âme et conscience.
Le fabricant decline toute responsabilité pour les dommages survenus en cas de non-respect de la presente notice, d'utilisation non conforme, de réparations inappropriées, de modifications non autorisées ou d'utilisation de pieces de rechange interdites.
Sécurité
Le present chapitre vous fournit des consignes de securités importantes pour le maniement de l'appareil.
Le present apparéil répond aux dispositions de sécurité prescrites. Un employinapproprié peut toute fois entraîner des dégats corporels et matériels.
Consignes de sécurité fondamentales
Pour manier l'appareil de manière sure, veuillez respecter les consignes de sécurité suivantes :
- Avant d'utiliser l'appareil, veuillez le contrôle pour vérifier qu'il ne présente aucun dommage apparent. Ne mettez pas en service un apparéil endommagé.
- Les personnes n'étant pas en mesure de manipuler suturement l'appareil en raison de leurs capacities physiques, mentales ou motrices, sont uniquement autorisées à utiliser l'appareil sous la surveillance ou sous l'instruction d'une personne responsable.
- Ne faîtes effectuer les réparations sur l'appareil que par un spécialiste. En cas de réparation inexperte, le droit de garantie perd son effet.
- Les composants défectueux doivent uniquement être replacés par des pieces de rechange originales. Le respect des exigences de sécurité est uniquement garantie avec ces pieces.
- Protégez l'appareil contre l'humidité et la pénetration de liquides ou d'objets. En cas de contact avec des liquides, débranchez immédiatement l'appareil de l'alimentation en tension.
Ne posez pas d'objects sur l'appareil.
Risques issus du courant électrique
DANGER
Danger de mort causé par le courant électrique !
Il y a danger de mort en cas de contact avec des lignes ou des composants sous tension.
Pour éviter tous risques causés par le courant électrique, veuilles respecter les consignes de sécurité suivantes :
N'utilisez pas l'appareil lorsque le cable de branchement ou la fiche sont endommages.
N'ouvrez enaucun cas le boitier de l'appareil. Si vous touche des pieces sous tension et si vous modifiez le montage electrique et mecanique, il y a risque d'électrocution.
- Ne plongez jamais l'appareil ou la fiche réseau dans de l'eau ou dans d'autres liquides.
Risque de blessures
AVERTISSEMENT
Risque de brûlure lorsque le boîtier de l'appareil est chaud ! Pour éviter toutes blessures, veuillez respecter les consignes de sécurité suivantes :
Ne touchez pas le boitier
Symboles d'advertisement sur l'appareil
Sur l'appareil sont apposés les symboles d'advertissement suivents (voir l'illustration au chapitre Éléments de l'appareil):
Toujours introduire la feuille de plastification par son coto scelle dans l'appareil.
Toujours veiller à utiliser des feuilles de plastification de taille correcte.
Le boîtier de l'appareil peut doivent brûlant, il faut donc ne pas le toucher.
AVERTISSEMENT
Risque de blessures !
Respectez les symboles d'avertissement pour éviter toutes blessures ou tous dégats sur l'appareil.
Montage et branchement
Déballage
DANGER
Risque d'étouffement issu des matériaux d'emballage.
- Les matériaux d'emballage ne doivent pas etre utilisés pour jouer. Il y a risque d'etreffement.
Sortez du carton toutes les pieces de l'appareil et la notice d'utilisation.
Avant la première utilisation, retirez de l'appareil tous les materiaux d'emballage et films de protection.
REMARQUE
Ne retirez pas la plaque signalétique ni les averissements.
Etendue de la livraison et inspection du transport
En version standard, l'appareil est livre avec les composants suivants :
- Plastifuse
- Papier nettoyant pour nettoyer les rouleaux
Mode d'emploi
REMARQUE
Contrôlez la livraison pour en vérifier l'intégrality et l'absence de dommages visibles. Signalez dans les plus brefs déliés une livraison incomplete ou endommagée à votre fournisseur/commercant.
Elimination de l'emballage
L'emballage protège l'appareil contre les dommages dus au transport. Les matériaux d'emballage sont selectionnés selon des aspects ecologiques et techniques d'élimination, c'est pourquois ils sont recyclables.
La remise en circulation de l'emballage dans le circuit de matériel économique des matières premières et elle réduit la production de déchets. Eliminez les matériaux d'emballage non nécessités conformément aux directives locales en vigueur.
REMARQUE
Si possible, conservez l'emballage original pendant la période de garantie de l'appareil afin de pouvoir l'emballer de manière conforme en cas de garantie.
Conditions requises sur le lieu de montage
Afin que l'appareil fonctionne de manière sure et sans défaut, le lieu de montage doit replir les conditions préalables suivantes :
Placez l'appareil sur une surface de travail plane et horizontale.
- Ne placez pas l'appareil dans un environnement chaud, humide ou mouillé.
- Installez l'appareil de manière à ce qu'il ne soit pas exposé directement aux rayons du soleil.
- La prise doit être facile d'accès afin de pouvoir débrancherrapidement l'appareil en cas d'urgence.
Branchement électrique
Afin que l'appareil fonctionne de manière sure et sans défaut, il convient de respecter les consignes suivantes lors du branchement électrique :
- Avant de brancher l'appareil, comparez les données de raccordement (tension et fréquence) sur la plaque signalétique de l'appareil avec celles de votre réseau électrique. Pour qu'aucun dommage ne se produit sur l'appareil, ces données doivent être identiques.
- Protégez le cable de raccordement contre les surfaces très chaudes et les angles tranchants.
Veillez à ne pas tendre ou tordre le cable de branchement. - Ne laissez pasPENDREle cable de raccordement au-dessus des angles (risque de trébucher a cause du fil).

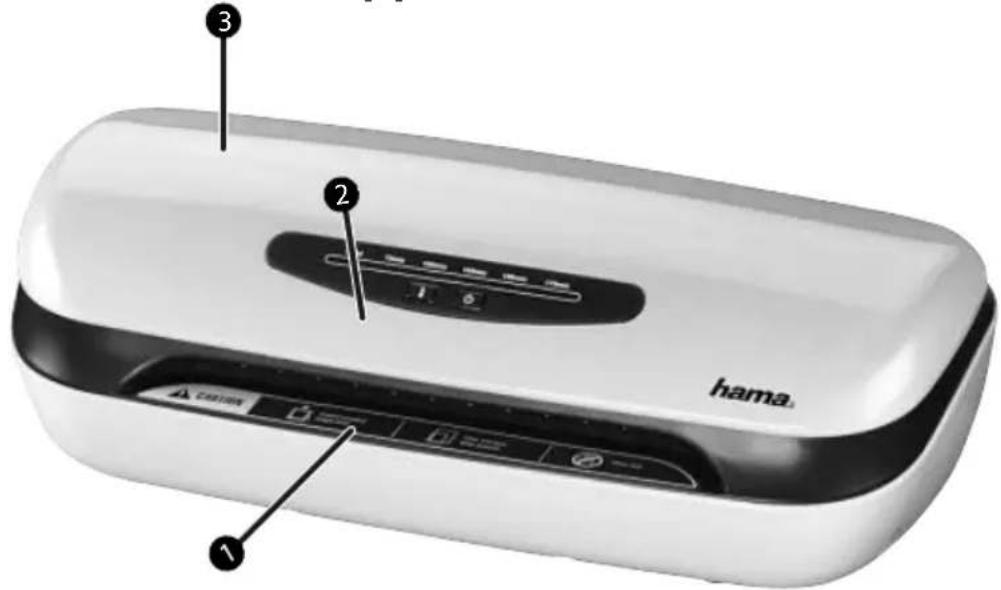

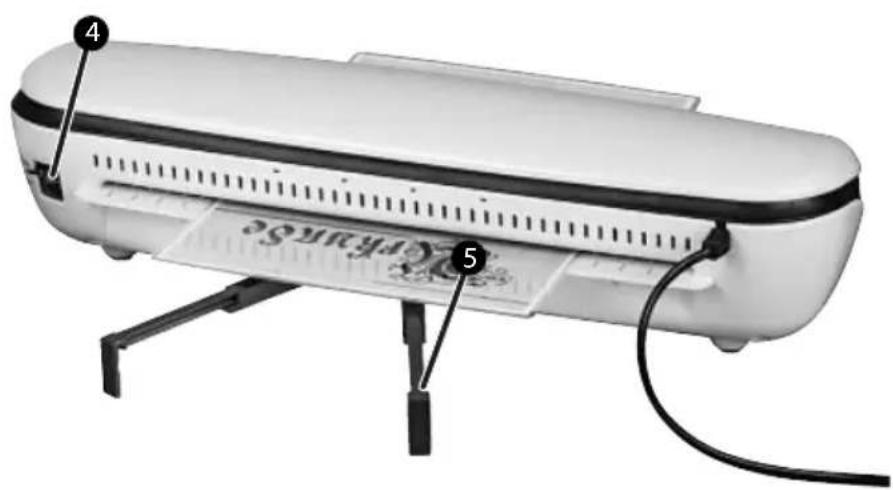

Eléments de l'appareil
Symboles d'advertissement
2 Eléments de commande
3 Cable de raccordement
4 Fonctionnement en arrêté manuel
5 Dépôt des films

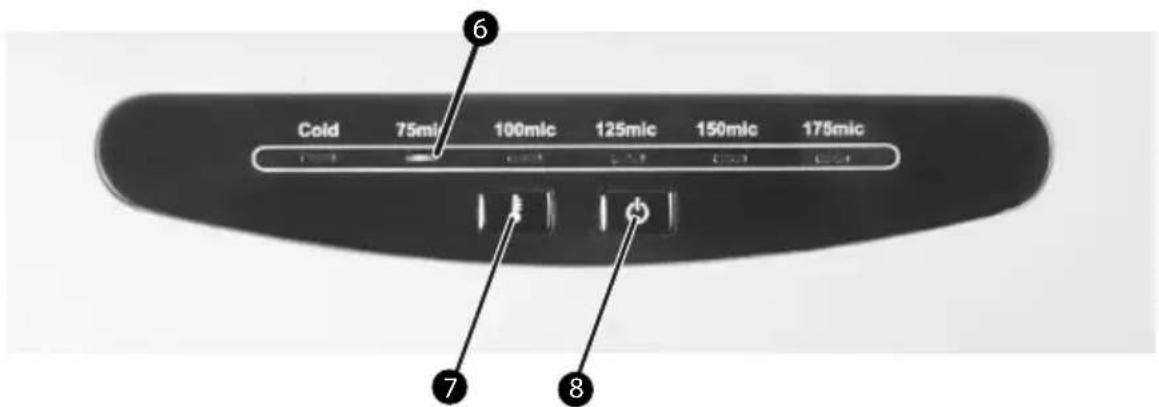

Eléments de commande
6 Affichage de I'epaisseur du film selectionnnee
Touche pour le réglage de l'épaisseur du film
8 Touche Marche/Arrêt
Utilisation et fonctionnement
Indications d'application
- Réglez toujours la température correspondant à l'épaissur de feuille de plastification utilisée.
Pour la plastification de feuilles en papier épais ou de plusieurs feuilles, il est recommendé d'utiliser une feuille de plastification d'une plus faible épaisseur - Attendeç toujours que l'opération de plastification en cours soit terminée avant de commencer la suivante.
Allumer l'appareil
Appuyez sur la touche « marche / a8ét pourmettre l'appareil en marche
Sortir les barres au dépôt des films
Plastification à chaud
Une fois allumé, l'appareil est toujours régle sur 75 , ce que la LED correspondante indique à l'élement de comminden s'allumant.
Pour modifier le réglage, appuyez sur la touche 6 jusqu'à ce que l'épaissur de feuille souhaitation s'affiche à l'ran
Insérez le document à plastifier dans la pochette de plastificationcision.choisisie.
Lorsque la température de fonctionnement souhaïée est atteinte, la LED correspondante reste allumée en permanence.
Introduisez la pochette de plastification dans l'orifice avant de l'appareil. Ce faisant, veillez à introduire l'extrémité scellede la pochette en premier.
Le document dessort de l'appareil par la face arrriere.
Si le document n'a pas ete entierement plastifie, repetez les premieres etapes de l'opération.
Si vous souhaitez executer de nouveau l'opération, pour quels qraison que ce soit, appuyez sur le 4 visiers le bas.
ATTENTION
- Les documents plastifiésSORTANT de l'appareil peuvent etre trop brulants pour etre pris dans les mains.
REMARQUE
Le document plastifié est brûlant et se plie facilement. Déposez le document sur une surface plane et laissez-le refroidir pour qu'il ne s'enroule pas.
Plastification à froid
Une fois allumé, l'appareil est toujours régle sur 75 , ce que la LED correspondante indique à l'élement de commande ② en s'allumant.
Pour la lamination à froid, appuyez sur la touche ⑦ jusqu'à ce la LED clignotte à l'option „Froid".apparaitre « Cld » à l'écran.
Insérez le document à plastifier dans la pochette de plastification choisisie.
Si vous avez effectue une lamination à chaud aparavant, cela peut durer environ 25 minutes jusqu'à ce que l'appareil soit refroidi. La LED à „Froid" reste alors allumée en permanence.
Introduisez la pochette de plastification dans l'orifice avant de l'appareil. Ce faisant, veillez à introduire l'extrémité scellede la pochette en premier.
Le document dessort à l'arriere de l'appareil.
Si le document n'a pas ete entierement plastifie, repetez les premieres etapes de l'opération..
Plastification à froid
Si vous souhaitez executer de nouveau l'opération, pour quelles raison que ce soit, appuyez sur le 4ewiers le bas.
Arreter l'appareil
Appuyez sur la touch. La LED s'eteint alors.
Maintenance
Il faut régulièrement enlever la poussière et les évventuels restes de collé adhérant aux rouleaux de la plastifiouse. Pour cela, procédez comme suit :
Mettez la plastifiqueuse en marche conformément aux instructions ci-dessus.
Quand la LED à 75mic s'allume en permanence, veuillez introduire le papier propre dans l'appareil.
Si une quantité importante de salissures adhére au papier, returnez le papier et repêze la procédure en utilisant sa face propre.
Nettoyage et entretien
Ce chapitre vous fournit des indications importantes pour le nettoyage et l'entretien de l'appareil.
Consignes de sécurité
DANGER
Danger de mort causé par le courant électrique!
Debranchez la fiche reseau de la prise avant de commencer le nettoyage.
AVERTISSEMENT
Risque de brûlure lorsque le boîtier de la plastifieuse est chaud! Pour éviter toutes blessures, veuillez respecter les consignes sécurité suivantes :
Attendez que la plastifique ait complètement refroidi..
ATTENTION
Dégats sur l'appareil du fait de l'humidité !
Assurez-vous lors du nettoyage qu'aucune humidité ne pénétre dans l'appareil pour éviter tous dégats irréparables de l'appareil.
Nettoyage
Nettoyez l'appareil avec un chiffon sec. En cas d'encrasement fort, le chiffon peut etre un peu humecte.
Rangement
Si vous n'utilise pas l'appareil pendant une période prolongée, éteignez-le, débranchez-le de l'alimentation en électricité et rangez-le dans un endroit sec, propre et non exposé directement aux rayons du soleil.
Réparations
Ce chapitre vous fournit des indications importantes pour la localisation des dysfonctionnements et pour y remedier. Veuillez respecter les indications pour éviter tout risque et endommagement.
Consignes de sécurité
AVENTISSEMENT
Pour éviter tous risques et dégats matériels, veuillez respecter les consignes de sécurité suivantes :
Les réparations sur les appareils électriques doivent uniquement être effectuées par des techniciens ayant été formés par le fabri-cant. Des réparations inappropriées peuvent entraîner des risques considérables pour l'utilisateur et des dommages sur l'appareil.
Cause des pannes et réparation
Le tableau suivant aide à localiser et à remédier aux petites perturbations :
| Erreur | Cause possible | Remède |
| La LED ne clignotte pas à l'élement de commande 2 après avoir appuyé sur la touche 8. | La touche Marche/Arrêt n'a pas été activée | Appuyez sur la touche « marche / arrêt » pourmettre l'appareil en marche |
| Câble réseau branche incorrectement. | Assurez-vous que le cable réseau soit enchché dansla prise. | |
| La prise ne fournit pas d'électricité. | Veuillez contrôle votre coffret à fusibles. | |
| Appareil en panne | Informer le service Àpre-s-ventes. | |
| Les pochettes ne sont pas correctement plastifiées | La température ne correspond pas à l'épaissur de film utilisé. | Réglez sur l'appareil l'épaissur utilisée en ap-puyant sur la touci 7. |
| Erreur Cause | possible Remède | |
| Le film inséré ne dessort pas à l'arrière de l'appareil | Le document à plastifier est peut être coincide ou est trop gros pour passer dans les rouleaux. | Appuyez le levie4 vers le bas pour que l'objet dessorte devant. Veuillez comparer et vérifier répaisseur de l'objet avec l'épaisseur maximale autorisé! |
INDICATION
Si vous ne réussissez pas à résoudre le problème avec les actions précités, veuillez vous adresser au service Àpres-vente.
Annexe
Indications sur la déclaration de conformité CE
Hama GmbH & Co KG déclare par la presente que cet apparéil répond aux exigences fondamentales et aux autres réglementations et prescriptions importantes de la directive sur laasse tension 2006/95/CE et de la directive CEM 2004/108/CE.
Vous trouvrez l'original intégral de la déclaration de conformité sur Internet à l'adresse http://www.hama. com
Données techniques
| Tension à l'entrée 230 V CA | |
| Fréquence réseau 50 Hz | |
| Puisance maximale 450 W | |
| Dimensions (L x H x P) 49,0 x 16,7 x 12,0 cm | |
| Poids (netto) | 3 |
| Poids (brut) 4,0 kg | |
| Largeur maximal de plastifi-cation | 320 mm |
| Epaisseur maximal de plastifi-cation | 0,7mm |
| Epaisseur maximal des po-chettes | 175 μ |
| Temps de chauffe maximal 5 | minute |
| Vitesse maximale 300 mm/minute | |
| Nombre de rouleaux chauffants 2 | |
| Système de chauffage Sabot | chauffant |
| Type de moteur Moteur monophasé | |
| Plastification à froid Oui |
Indice
Remarques concernant la protection de I'environnement:
Conformément à la directive européenne 2002/96/CE et 2006/66/CE, et afin d'atteindre un certain nombre d'objectifs en matière de protection de l'environnement, les régles suivantes doivent être appliquées:
Les appeareils électriques et électroniques ainsi que les batteries ne doivent pas été éliminés avec les déchets menagers. Le pictogramme "picto" doit sur le produit, son manuel d'utilisation ou son emballage indique que le produit est soumis à cette réglementation. Le consommateur doit returner le produit/la batterie usager aux points de collecte prévus à cet effet. Il peut aussi le remettre à un revendeur. En permettant enfin le recyclage des produits ainsi que les batteries, le consommateur contribuera à la protection de notre environnement. C'est un acte ecologique.
En cas d'appareil defectueux :
En cas de réclamation concernant le produit, veuillez vous adresser à votre revendeur ou au département conseil produits de Hama.
Internet / World Wide Web :
Notre support technique, les nouveaux pilotes et les informations produits sont disponibles sous : www.hama.com
Ligne téléphonique directe d'assistance - Conseil produits Hama :
Tel. +49 (0) 9091 / 502-115 Fax +49 (0) 9091 / 502-272
