KHL38 - Lamineringsmaskine HAMA - Gratis brugsanvisning og manual

Produkttype	Lamineringsmaskine
Mærke	Hama
Model	KHL38
Mål (L x H x D)	49,0 x 16,7 x 12,0 cm
Nettovægt	3,0 kg
Bruttovægt	4,0 kg
Strømforsyning	230 V ~ 50 Hz
Maksimal effekt	450 W
Maks. lamineringsbredde	320 mm
Maks. dokumenttykkelse	0,7 mm
Maks. lommetykkelse	175 µm
Opvarmningstid	5 minutter
Lamineringshastighed	300 mm/min
Antal varmruller	2
Varmesystem	Varmesko
Motortype	Enfaset motor
Varm laminering	Ja
Kold laminering	Ja
Manuel nødstop	Ja (håndtag)
Justering af filmtykkelse	Ja (knap)
Vedligeholdelse	Rengøringspapir medfølger
Rengøring	Tør klud, må ikke nedsænkes
Sikkerhed	Automatisk stop? Ikke specificeret, men følg anvisningerne
Reservedele	Rengøringspapir, ruller?
Reparerbarhed	Overlad til en kvalificeret tekniker
Generelle oplysninger	Brugsanvisning inkluderet, producentgaranti

Ofte stillede spørgsmål - KHL38 HAMA

Hvad er den maksimale lamineringsbredde?

Den maksimale lamineringsbredde er 320 mm.

Kan jeg laminere koldt med Hama KHL38?

Ja, maskinen har en kold lamineringstilstand. Vælg 'Cld' på skærmen efter at have tændt enheden.

Hvordan rengør man rullerne på lamineringsmaskinen?

Brug det medfølgende rengøringspapir. Tænd for maskinen, vent til LED 75 µm lyser konstant, og indfør derefter det rene papir. Gentag om nødvendigt.

Hvad gør jeg, hvis dokumentet ikke kommer ud bagpå?

Tryk på manuel nødstop håndtag (markering 4) nedad for at frigøre dokumentet. Kontrollér, at tykkelsen ikke overstiger 0,7 mm.

Hvad er apparatets elektriske effekt?

Den maksimale effekt er 450 W ved en spænding på 230 V ~ 50 Hz.

Hvordan justerer jeg filmtykkelsen?

Brug justeringsknappen (markering 7) til at vælge den ønskede tykkelse (75 µm, 100 µm osv.). Den tilsvarende LED lyser.

Bliver apparatet meget varmt?

Ja, kabinettet bliver varmt under brug. Rør ikke ved kabinettet under og efter brug. Lad det køle af før rengøring.

Hvilke dokumenter kan jeg laminere?

Du kan laminere papirdokumenter op til 0,7 mm tykkelse og 320 mm bredde. Brug egnede lamineringslommer.

Hvor lang tid tager det for apparatet at varme op?

Den maksimale opvarmningstid er ca. 5 minutter. LED'en lyser konstant, når temperaturen er nået.

Hvor finder jeg CE-overensstemmelseserklæringen?

CE-overensstemmelseserklæringen er tilgængelig på hjemmesiden www.hama.com.

BRUGSANVISNING KHL38 HAMA

Sakerhetshänvisningar

FARA

Livsfara pga. elektrisk ström!

Dra alltid ut natsladden fran vagguttaget innan du paborjar rengoring.

VARNING

Sakerhetshänvisningar

VARNING

betjeningsvejledning 14/arnlaminering 15

1. Ophavsret 147 Koldlaminering 1

Advarslessymboler 1gknng af makulatoren .159

Korrekt anvendelse 149

Ansvarsfraskivelse 149

Sikkerhed 150 Rengoring og pleje 160

Grundlaeggende Sikkerhedshenvisninger. 160

sikkerhedshenvisninger 15 Rengoring

Fare pga. elektrisk strøm. 15 opbevaring.

Fare for personskade. 151

Adverselssymboler paa Fejlafhjaelpning 161

Sikkerhshenvisninger. 161

Opsætning og tilslutning . . . .153 Fejiarsag og -afnjaephing . . . . . . 161

Udpakning Tillaeg 153

Leveringsomfang og evtl. Henvisninger til EF-overensstem

transportskader .melserklageringen 162

Bortskaffelse af Tekniske data. 1

forpakningsmaterialia 154

Krav til makulatorens placering .154

Elektisk tilslutning 154

Makulatorensdele. 155

Betjeningselementer 156

Indføring

Forord

Kaere kunde,

med kobjet af dette lamineringsapparat har du valgt et kvalitetsprodukt fra Hama, hvis teknik og funkionalitet lever op til den mest moderne udviklingsstandard.

Læs alle informationer der er indeholdt her, for at du hurtigt bliver fortrolig med din makulator og kan udnytte dens Funktioner i fuld omfang.

Vi haber at du vil fã stor glaede af at bruge den

Informationer til davon betjeningsvejledning

Informationer omijke betjeningsvejledning Denne betjeningsvejledning horer til lamineringsapparatet KHL 38 (i det ffolgende kaldet apparat) og giver dig vigtige tips vedr. brugsbetingelserne, sikkerheden, tilslutningen smt betjeningen af apparatet.

Betjeningsvejledningen bør opbevares iærheden af makulatoren sá den alto er tilgængeligt. Den bør læses og anwendes af enhver person som betjener makulatoren eller gennemforer en fejlafhjælpning på den.

Opbevar donne betjeningsvejledning og overdrag den til afterfolgende ejere af makulatoren.

Ophavsret

Denne dokumentation er ophavrsretlig beskyttet.

Enhver mangfoldiggorelse, hhv. ethvert aftertryk, ogsa i uddrag, sam endhver gengivelse af illustrationer, ogsa i ændret form er kun tilladt med producentens skriftlige samtykke.

Advarslesssymboler

I den foreliggende betjeningsvejledning anwendes følgende advarselsymboler.

FARE

En advarselshenvisning til dette fareniveau kendetegner en truende farlig situation.

Hvis den farlige situation ikke undgåes, kan det medføre persökade.

Folg anvisningerne i donne advarselshenvisning, for at undgå persorskade.

GIV AGT

En advarselshenvisning til dette fareniveau kendetegner fare for materielle skader.

Hvis situationen ikker undgåes, kan det medfrole materielle skader.

Folg anvisningerne i donne advarselshenvisning, for at undgama materielle skader.

HENVISNING

En henvisning kendetegner yderligere informationer, som skal lette arbejdet med makulatoren.

Korrekt anvendelse

Dette apparat er kun beregnet til at indlaminere dokumenter og mx kun bruges i lukkede rum.

En anden eller derudover gående brug anses for at vare fejlagtig.

ADVARSEL

Fare pga. fejlagtig brug!

Ved fejlagtig og/eller andet end almindelig brug kan makulatoren udgore et sikkerhedsrisiko.

Brug makulatoren udelukkende after hensigt.
Overhold fremgangsmäderne som er beskrevet i dette betjeningsvejledning.

Erstatningskrav for skader der er opstæt som fjge af fejlagtg brug er udelukket.

Ejeren bærer alene risikoen herfor.

Ansvarsfraskrivelse

Alle tekniske informationer, oplysninger og henvisninger til brugen i donne betjeningsvejledning svarer til den nyeste stand på udgivelsestidspunktet og baserer på bedste viden med hensyn til vore hidtidlige erfaringer og erkendelser.

Producenten fraskriver sig ethvert ansvar for skader, som er opstæt pga. tilssedesættelse af vejledningen, fejlagtig brug, ufaglig reparatur, u autoriserede forandringer på makulatoren eller anvendelse af ikke godkendte reservedele.

Sikkerhed

I dette kapitel fär du vigtige sikkerhedshenvisninger til brugen af makulatoren.

Denne makulator overholder de foreskrevne sikkerhedsbestemmelier. Usagkyndig brug kan dog.fore til personskader og materielle skader.

Grundlæggende sikkerhedshenvisninger

For at sikre en farefri brug af makulatoren, tag hensyn til ffolgende sikkerhedshenvisninger:

• Undersøg makulatoren for synlige ydre beskadigelser før brug. Tag den ikke i brug, hvis den er beskadiget.
  ■ Personer som pga. deres legemlige, mentale aller motoriske evner ikke er i stand til at betjene makulatoren, mA kun bruge den under opsyn eller vejledning af en ansvarlig person.
• Reparationer af makulatoren bør kun gennemføres af fagfolk. Ved uflaglig reparation bortfalder garantikravene.
  Defekte Elementer mä kun udskiftes med originale reservedele. Kun ved disse dele er der garanti for, at de opfylder sikkerhedskravene.
  ■ Beskyt makulatoren for fugt og indtrængen af væske hhv. fremmedlegemer. Ved kontakt med væsker afbryd strømforsyningen til makulatoren med det samme.
  Anbring 参数 genstande pã makulatoren.

Fare pga. elektrisk strøm.

FARE

Kontakt med ledninger og bestanddele som står under spænding er livsfarligt!

Tag hensyn til følgende sikkerhedshenvisninger, for at undgår fare pga. elektrisk strøm:

• Brug/DD: Makulatoren hvis tilslutningsledningen aller stikkontaken er beskadiget.
  Aben aldrig makulatorns kapsling. Ved beroring af spændingsførende tilslutninger og forandringer i den elektriske og mekaniske opbygning er der fare for strømslag.
• Undlad at nedsænke makulatoren eller stikkontakten i vand aller anden væske.

Fare for personskade

ADVARSEL

Fare for forbRANDing pahus!

Tag hensyn til følgende sikkerhedshenvisninger, for at undgårkvæstelser:

Berør不同程度 huset.

Advarselssymboler på makulatoren

Følgende adverselssymbole (se afbildning i kapitlet Makulatorens dele) er anbragt på makulatoren:

För principielt Först laminatet med den lukkede folieside ind i apparatet.

Kontroller altid, at lamineringsfoliet har den rigtige storrelse.

Undgå kontakt med huset, da det kan blive meget varmt.

ADVARSEL

Fare for personskade!

• Tag hensyn til Advarselssymbolerne, for at undgår personskader eller materielle skader.

Opsætning og tilslutning

Udpakning

FARE

Fare for kvænlning pga. indpakningsmaterialie.

Indpakningsmaterialer må ikke benyttes til at lege med. Der er risiko for kvælning.

Tag alle makulatorens dele og betjeningsvejledningen op af kassen.
Fjern alt forpakninsmaterialie og plastikindpakningen af makulatoren.

HENVISING

Fjern aldrig typeskiltet og advarselshenvisningerne.

Leveringsomfang og evtl. transportskader

Makulatoren leveres standardmaessigt med følgende komponenter:

• Lamineringsapparat
• Cleaning Paper til rennsing af valserne
• Betjeningsvejledning

HENVISING

Kontroller leveringen for fuldstændighed og synlige skader. Mangler skal omgæende meddeles til din leverandør/forhandler.

Bortskaffelse af forbakningsmaterialie

Forpakningen beskytter makulatoren mod transportskader. Forpakningsmaterialerne er udvalgt med hensyn til miljøvenlighed og bortskaffelsestekniske overvejelser og er derfor egnet til genbrug.

Tilbageføring af forpakningen til materialkredsløbet sparer på råstoffer og nedsætter affaldsmængderne. Forpakningsmateriale som ikke bruges længere bortskaffes i hht. de lokale bestemmelse

HENVISING

• Om muligt opbevar originalindpakningen gennem makulatorens garantiperiode, for at kunne forpakke den forsvarligt i garantitilfælde.

For en sikker og fejlfri brug af makulatoren ma dens placering opfylde følgende forudsætninger:

Placer makulatoren pa et jevtnt, vandret gulv.
- Placer ikke makulatoren i meget varme,[våde eller meget fugtige omgivelser.
- Placer makulatoren sä den/DDsættes for direkte solindstråling.
Stikkontakten ma vare let tilgengeligt, sadan at strormforsyningen i ndstilfaelde hurtigt kan afbrydes.

Elektisk tilslutning

For en sikker og fejlfri brug af makulatoren skal der ved den elektriske tilslutning tages hensyn til ffolgende henvisninger:

Før tilslutningen af makulatoren bør du sammenigne de tilslutningsdata (spending og frekvens) der er angivet pa makulatorens typeskilt med de nervaerde tilslutningsforhold. Det er vigtigt, at disse data stemmer overens for at undgå beskadigelse pa makulatoren.
■ Beskyt tilslutningsledningen mod varme overflader og skarpe kanter.
Vær opmaerk som pa, at tilslutningsledningen ikke spændes for stramt eller bojes for stærkt..
Sorg for, at tilslutningsledningen ikke hænger over hjørner (snub-letrådseffekt).

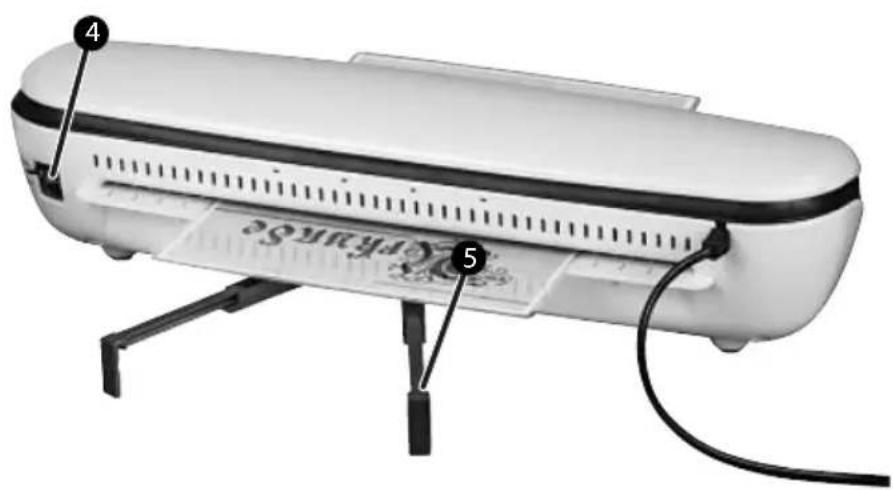

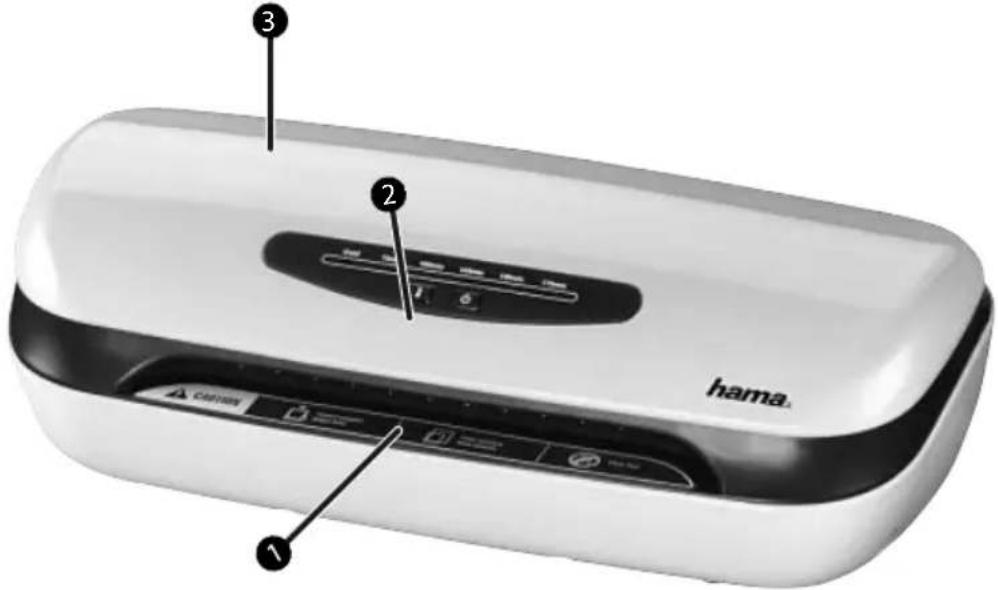

Makulatorens dele

Advarselssymboler
2 Betjeningselementer
3 Tilslutningsledning

4 manuelt tilbagelob
folieholder

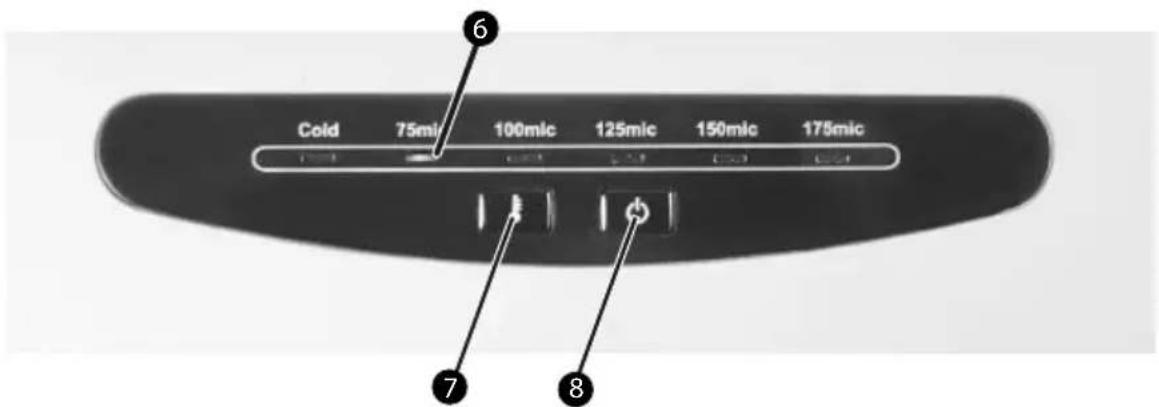

Betjeningselementer

visning af den indstillede folietykkelse
taste til indstilling af folietykkelsen
8 start-/stop-taste

Betjening og brug

Korrekt anvendelse

• Indstil principielt den rigtige temperatur for tykkelsen af det anvendte lamineringsfolie.
  Lamineres tykt papir eller flere sider, anbefales det at bruge et folie, der/DD er sa tykt.
  Sorg altid for at afslutte en lamineringsproces, for den neste startes.

Start af makulatoren

Tryk paa start-/stop-tasten8 for at tende for apparatet
Kør skinnerne hen til folieholderen.

Makulering af papir

After taendingen er Produktet principielt forindstillet pa 75 .Hertil lyser den pagaelende lysdiode pa betjeningseleme2et
Indstilingen æendres ved at trykke pa taiegen og igen, til lysdioden lyser ved den ønskede folietykkelse.
Laeg det, der skal lamineres, ind i den pagaelende lomme.
Nár den nødvendige driftstemperatur er næt, lyser den pagel-dende lysdiode hele tiden.
För folielommen ind i den forreste abning på apparatet. Sørg for, at den forseglegde Ende fores ind Forst.
Dokumentetkommenudpabagsiden.
Er genstanden ikke blevet lamineret fuldstændigt, skal du gen-tage de første skridt.

Ønsker du at udføre genstanden igen af en eller,anden grund, trykkes armen4nedad.

BEMAERK

Laminerede genstande, derkommen ud af apparatet, er muligvis for varme til, at man kan berore dem.

HENVISING

Lamineringsproduktet er varmt og er nemt at boje. Læg genstanden på en flad overflade og lad den afkøle, sä den ikke ruller sig.

Koldlaminering

After taendingen erprodukte principielt forindstillet pa 75 .Hertil lyser den pagaelende lysdiode pa betjeningsselement
Til koldlaminering trykkes pa tascigen ogigen, til lysdioden blinker ved "Cold".
Laeg det, der skal lamineres, ind i den pagaelende lomme.
Er der blevet gennemført en varmlaminering forinden, kan det vare ca. 25 minutter, til produit er afkølet. Lysdioden ved "Cold" lyser sa hele tiden.
För folielommen ind i den forreste abning på apparatet. Sorg for, at den forseglegde ende fores ind Först.
Dokumentetkommenudpabagsiden.
Er genstanden ikke blevet lamineret fuldstændigt, skal du gentage de første skridt.

Koldlaminering

Ønsker du at udfore genstanden igen af en eller anden grund, trykkes armen 4 nedad.

Apparat slukkes

Tryk patasten. Den netop lysende lysdiode slukker.

Vedligeholdelse

Lamineringsapparatets valser skal befries for stov ogevt. limrester med regelmæssige mellemrum. Dette gores på følgende在这方面：

Taend for apparatet som beskrevet ovenfor.
Lyser lysdioden hele tiden ved 75mic, fores Cleaning Paper ind i produitet.
Bliver meget snavs siddende på papiret, vendes det om, og processen gentages.

Rengøring og pleje

I dette kapitel fär du vigtige informationer om rengöringen og plejen af makulatoren.

Sikkerhedshenvisninger

FARE

Træk stikket ud af kontakten, før du begynder med rengøringen.

ADVARSEL

Fare for forbRANDing pahus!

Tag hensyn til følgende sikkerhedshenvisninger, for at undgårkvæstelser:

Vent til apparatet er helt afkølet.

GIV AGT

Beskadigelsepàmakulatoren pga.af fugtighed!

Giv agt pa, at der ici trænger fugtighed ind i makulatoren, for at undga en uoppretelig beskadigelse pa den.

Rengøring

Rens makulatoren med en tør klud. Ved staerk forurening kan kluden befugtes lidt.

Opbevaring

Hvis du ikker skal bruge makulatoren i længere tid, sluk den, afbryd strømforsyningen og opbevar den på et rent, tør sted uten direkte solindstråling.

Fejlafhjælpning

I dette kapitel fär du vigtige henvisninger til fejlsøgning og fejlafhjælpning. Tag hensyn til henvisningerne, for at undgå farer og beskadi-gelse.

Sikkerhedshenvisninger

ADVARSEL

Tag hensyn til afterfolgende sikkerhedshenvisninger for at undgåfarer og materielle beskadigelser. ► Elekroniske redskaber på kun repareres af fagfolk, som er ud-dannet af producenten. Ufaglig reparation kan medføre alvorligefarer for brugeren og beskadigelser på maskinen.

Nedenstäende babel hjælper med lokaliseringen og afhjælpning af mindre forstyrelser:

Fejl Mulige ørsager Afhjælpning
Der blinker økene nogen lysdiode på betjenings-elementet 2øfter tryk på kontakten 8.	Start-stop-tasten blev økne trykket nedfor at tænde	Tryk på start-stop-tasten
	Netledningerne er økne sat ordentligt i	Kontroll'er om stikket sid-der ordentligt i kontakten.
	Der er økne spænding på stikkontakten	Kontroll'er husets el-tavle.
	Makulatoren defekt	Kontakt kundeservice.
Lommer lamineres økene rigtigt.	Temperaturen økne indstillet på den anvendte folietyk-keit.	Indstil den ønskede tyk-kelse på apparatet ved attrykke på taste.
Den ilagte taske/lomme løber økne ud bagtil	Det produit, der skal lamineres, sidder evt. fast ell er for stort til at kinne pasere rullerne	Tryk armen4 ned for atfå fat i genstanden forfra.Kontroller genstandenstykke

HENVISNING

Hvis ovenfor stäende fremgangsmäder/DDke Iser problemet kontakt venligst kundeservice.

Tillæg

Henisninger til EF-overensstemmelseserklaeringen

CE

Hermed erklærer Hama GmbH & Co KG,at denne makulator opfylder de grundlaeggende krav og yderligere vedrorende reguleringer ifolge EF-lav-spændingsdirektivet 2006/95/EF og EMC-direktivet 2004/108/EG.

Den fuldstændige original-konformitetserklæring kan du se på internetadressen: http://www.hama.com

Tekniske data

Indgangsspænding 230 V AC
Netfrekvens 50 Hz
max. effektforbrug 450 W
Mål (B x H x D) 49,0 x 16,7 x 12,0 cm
Vægt (netto) 3,5 kg
Vægt (brutto) 4,0 kg
Maks. lamineringsbredde 320	mm
Maks. lamineringstykkelse 0,7	mm
Maks. lommetykkelse 175 μ
Maks. opvarmningstid 5 minutter
Maksimal hastighed 300 mm/minut
Antal varmeruller	2
Varmesystem	Vamesko
Motortype	Vekselstrømmotor
Koldlaminering	Ja

Anvisninger til beskyttelse af miljoet:

Fra og med indfereilen af EU-direktiverne 2002/96/EF og 2006/66/EF i national ret gelder folgende: Elektrisk og elektronisk udstyr samt batterier mike bortskaffes sammen med alminderigt husholdningsaftald. Forbrugeren er lovmaessigt forpliget til at aflevere udjent elektrisk og elektronisk udstyr samt batterier til dertil indrettede, offentige indsamlingssteder eril til forhandleren. De naarmere bestemmelser vedr. dette fastlægges af lovgiveni ndet pageldende land. Sbvolet paktukt, brugsvejledningen ell emballere hemviser til disse bestemmelser. Ved genbrug, genvinding erer andre former for nyttggorelse af udjent udstyr/batterier giver du et vigtigt bidrag til beskyttelse af miljoet.

E-mail:[e-mail]

Ved defekteprodukter:

Ved Produktreklamationer bedes du kontakte din forhandler aller Hama produktradgivning.

Internet/World Wide Web:

Få Produktunderstøttelse, nye drivere ellerprodukteinformationer. Se under www.hama.com

Support hotline - Hama produktradgiving:

TIf. +49 (0) 9091 / 502-115 Fax [phone] / 502-272

E-mail:[e-mail]

Hama GmbH & Co KG D-86651 Monheim/Germany www.hama.com
