BEDIENUNGSANLEITUNG KHL37 HAMA

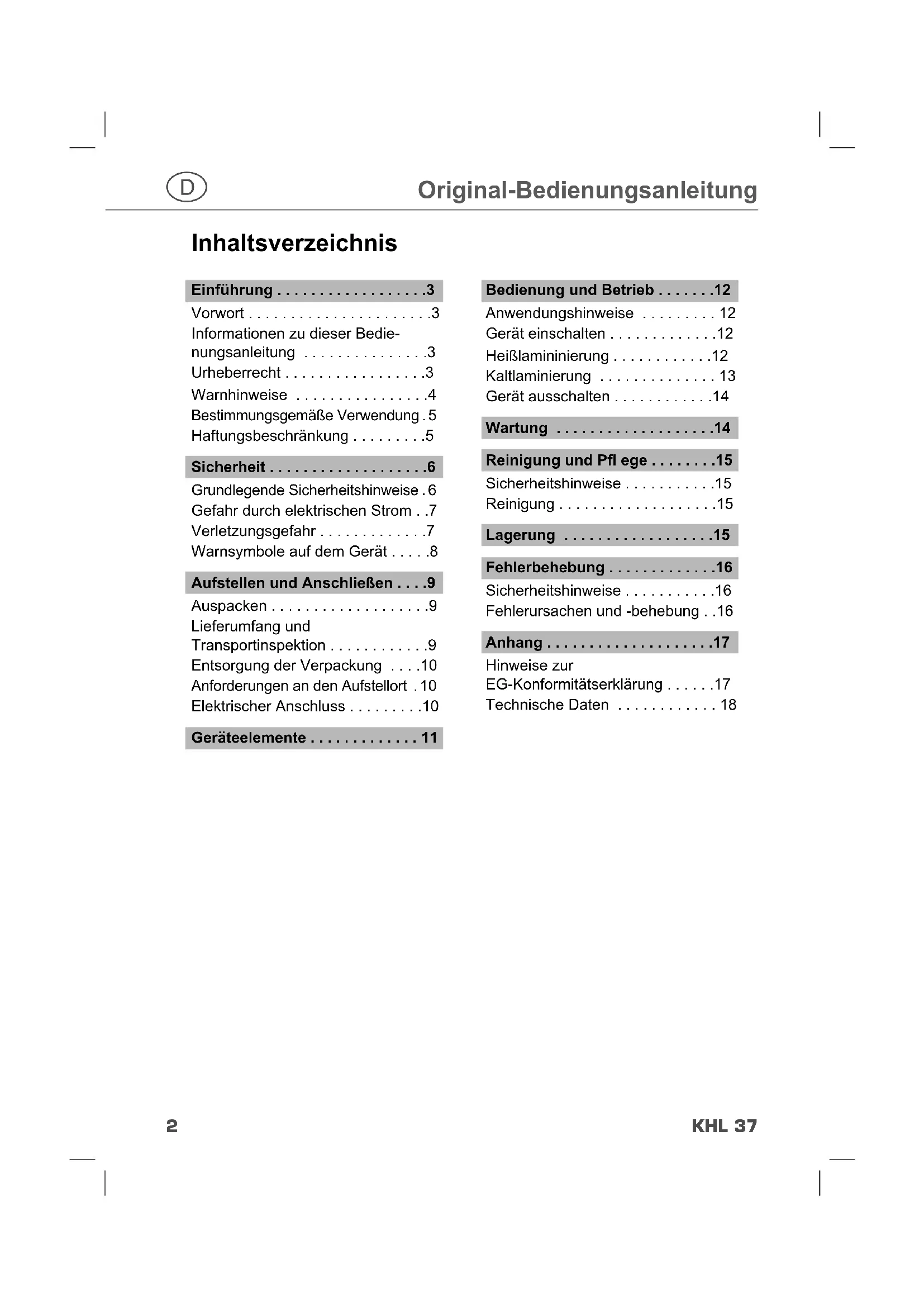

• Inhaltsverzeichnis Einführung p. 3
• Vorwort p. 3
• Informationen zu dieser Bedie- nungsanleitung p. 3
• Urheberrecht p. 3
• Warnhinweise Bestimmungsgemäße Verwendung p. 4

Haftungsbeschränkung . . . . . . . . .5 Sicherheit . . . . . . . . . . . . . . . . . . .6 Grundlegende Sicherheitshinweise

• Gefahr durch elektrischen Strom p. 7
• Verletzungsgefahr p. 7
• Warnsymbole auf dem Gerät p. 8
• Aufstellen und Anschließen p. 9
• Auspacken p. 9
• Lieferumfang und Transportinspektion p. 9
• Entsorgung der Verpackung Anforderungen an den Aufstellort p. 10

• Elektrischer Anschluss p. 10
• Geräteelemente p. 11
• Bedienung und Betrieb p. 12
• Anwendungshinweise p. 12
• Gerät einschalten p. 12
• Heißlamininierung p. 12
• Kaltlaminierung p. 13
• Gerät ausschalten p. 14
• Wartung p. 14
• Reinigung und Pfl ege p. 15
• Sicherheitshinweise p. 15
• Reinigung p. 15
• Lagerung p. 15
• Fehlerbehebung p. 16
• Sicherheitshinweise p. 16
• Fehlerursachen und -behebung p. 16
• Anhang p. 17
• Hinweise zur EG-Konformitätserklärung p. 17
• Technische Daten Original-Bedienungsanleitung3 Einführung KHL 37 p. 18

Einführung Vorwort Sehr geehrte Kundin, sehr geehrter Kunde, mit dem Kauf dieses Laminiergerätes haben Sie sich für ein Quali- tätsprodukt von Hama entschieden, welches hinsichtlich Technik und Funktionalität dem modernsten Entwicklungsstandard entspricht. Lesen Sie die hier enthaltenen Informationen, damit Sie mit Ihrem Ge- rät schnell vertraut werden und seine Funktionen in vollem Umfang nutzen können. Wir wünschen Ihnen viel Freude beim Gebrauch. Informationen zu dieser Bedienungsanleitung Diese Bedienungsanleitung ist Bestandteil des Laminiergerätes KHL 37 (nachfolgend als Gerät bezeichnet) und gibt Ihnen wichtige Hinweise für den bestimmungsgemäßen Gebrauch, die Sicherheit, den Anschluss sowie die Bedienung des Gerätes. Die Bedienungsanleitung muss ständig in der Nähe des Gerätes ver- fügbar sein. Sie ist von jeder Person zu lesen und anzuwenden, die dieses Gerät bedient oder die Störungsbehebung am Gerät durch- führt. Bewahren Sie diese Bedienungsanleitung auf und geben Sie diese mit dem Gerät an Nachbesitzer weiter. Urheberrecht Diese Dokumentation ist urheberrechtlich geschützt. Jede Vervielfältigung, bzw. jeder Nachdruck, auch auszugsweise, so- wie die Wiedergabe der Abbildungen, auch im veränderten Zustand ist nur mit schriftlicher Zustimmung des Herstellers gestattet.4 Einführung KHL 37

Warnhinweise In der vorliegenden Bedienungsanleitung werden folgende Warnhin- weise verwendet: GEFAHR Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine dro- hende gefährliche Situation. Falls die gefährliche Situation nicht vermieden wird, kann dies zum Tod oder zu schweren Verletzungen führen. ► Die Anweisungen in diesem Warnhinweis befolgen, um die Gefahr des Todes oder schwerer Verletzungen von Personen zu vermeiden. WARNUNG Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine mög- liche gefährliche Situation. Falls die gefährliche Situation nicht vermieden wird, kann dies zu Verletzungen führen. ► Die Anweisungen in diesem Warnhinweis befolgen, um Verlet- zungen von Personen zu vermeiden. ACHTUNG Ein Warnhinweis dieser Gefahrenstufe kennzeichnet einen möglichen Sachschaden. Falls die Situation nicht vermieden wird, kann dies zu Sachschäden führen. ► Die Anweisungen in diesem Warnhinweis befolgen, um Sach- schäden zu vermeiden. HINWEIS

Ein Hinweis kennzeichnet zusätzliche Informationen, die den Umgang mit dem Gerät erleichtern.5 Einführung KHL 37

Bestimmungsgemäße Verwendung Dieses Gerät ist nur zum Gebrauch in geschlossenen Räumen zum Einlaminieren von Dokumenten bestimmt. Eine andere oder darüber hinausgehende Benutzung gilt als nicht be- stimmungsgemäß. WARNUNG Gefahr durch nicht bestimmungsgemäße Verwendung! Von dem Gerät können bei nicht bestimmungsgemäßer Verwen- dung und/oder andersartiger Nutzung Gefahren ausgehen. ► Das Gerät ausschließlich bestimmungsgemäß verwenden. ► Die in dieser Bedienungsanleitung beschriebenen Vor- gehensweisen einhalten. Ansprüche jeglicher Art wegen Schäden aus nicht bestimmungsgemä- ßer Verwendung sind ausgeschlossen. Das Risiko trägt allein der Betreiber. Haftungsbeschränkung Alle in dieser Bedienungsanleitung enthaltenen technischen Informati- onen, Daten und Hinweise für die Bedienung entsprechen dem letzten Stand bei Drucklegung und erfolgen unter Berücksichtigung unserer bisherigen Erfahrungen und Erkenntnisse nach bestem Wissen. Der Hersteller übernimmt keine Haftung für Schäden aufgrund von Nichtbeachtung der Anleitung, nicht bestimmungsgemäßer Verwen- dung, unsachgemäßen Reparaturen, unerlaubt vorgenommener Ver- änderungen oder Verwendung nicht zugelassener Ersatzteile.6 Sicherheit KHL 37

Sicherheit In diesem Kapitel erhalten Sie wichtige Sicherheitshinweise im Um- gang mit dem Gerät. Dieses Gerät entspricht den vorgeschriebenen Sicherheitsbestim- mungen. Ein unsachgemäßer Gebrauch kann jedoch zu Personen- und Sachschäden führen. Grundlegende Sicherheitshinweise Beachten Sie für einen sicheren Umgang mit dem Gerät die folgenden Sicherheitshinweise: ■ Kontrollieren Sie das Gerät vor der Verwendung auf äußere sicht- bare Schäden. Nehmen Sie ein beschädigtes Gerät nicht in Be- trieb. ■ Personen, die aufgrund ihrer körperlichen, geistigen oder motori- schen Fähigkeiten nicht in der Lage sind das Gerät sicher zu be- dienen, dürfen das Gerät nur unter Aufsicht oder Anweisung durch eine verantwortliche Person benutzen. ■ Lassen Sie Reparaturen am Gerät nur von einem Fachmann durchführen. Durch unsachgemäße Reparaturen erlischt der Ga- rantieanspruch. ■ Defekte Bauteile dürfen nur gegen Original-Ersatzteile ausge- tauscht werden. Nur bei diesen Teilen ist gewährleistet, dass sie die Sicherheitsanforderungen erfüllen werden. ■ Schützen Sie das Gerät vor Feuchtigkeit und dem Eindringen von Flüssigkeiten bzw. Gegenständen. Bei Kontakt mit Flüssigkeit so- fort das Gerät von der Stromversorgung trennen. ■ Stellen Sie keine Gegenstände auf das Gerät.7 Sicherheit KHL 37

Gefahr durch elektrischen Strom GEFAHR Lebensgefahr durch elektrischen Strom! Beim Kontakt mit unter Spannung stehenden Leitungen oder Bauteilen besteht Lebensgefahr! Beachten Sie die folgenden Sicherheitshinweise, um eine Gefähr- dung durch elektrischen Strom zu vermeiden: ► Benutzen Sie das Gerät nicht, wenn die Anschlussleitung oder der Netzstecker beschädigt sind. ► Öffnen Sie auf keinen Fall das Gehäuse des Gerätes. Werden spannungsführende Anschlüsse berührt und der elektrische und mechanische Aufbau verändert, besteht Stromschlaggefahr. ► Tauchen Sie das Gerät oder den Netzstecker niemals in Wasser oder andere Flüssigkeiten. Verletzungsgefahr WARNUNG Verbrennungsgefahr am Gehäuse! Beachten Sie die folgenden Sicherheitshinweise, um Verletzungen zu vermeiden: ► Berühren Sie nicht das Gehäuse.8 Sicherheit KHL 37

Warnsymbole auf dem Gerät Auf dem Gerät sind folgende Warnsymbole (siehe Abbildung im Kapitel Geräteelemente) angebracht: Das Laminat grundsätzlich mit der geschlossenen Seite der Folie zuerst in das Gerät einführen. Stets auf die richtige Größe der Laminierfolie achten. Das Gehäuse kann sehr heiß werden, daher nicht anfassen. WARNUNG Verletzungsgefahr! ► Beachten Sie die Warnsymbole, um Verletzungen oder eine Beschädigung des Gerätes zu vermeiden.9 Aufstellen und Anschließen KHL 37

Aufstellen und Anschließen Auspacken GEFAHR Erstickungsgefahr durch Verpackungsmaterial. ► Verpackungsmaterialien dürfen nicht zum Spielen verwendet werden. Es besteht Erstickungsgefahr. Entnehmen Sie alle Teile des Gerätes und die Bedienungsanlei- tung aus dem Karton. Entfernen Sie vor dem Erstgebrauch alle Verpackungsmaterialien und Schutzfolien vom Gerät. HINWEIS

Entfernen Sie nicht das Typenschild und die Warnhinweise. Lieferumfang und Transportinspektion Das Gerät wird standardmäßig mit folgenden Komponenten geliefert: ● Laminiergerät ● Cleaning Paper zum Reinigen der Walzen ● Bedienungsanleitung HINWEIS ► Prüfen Sie die Lieferung auf Vollständigkeit und auf sichtbare Schäden. Melden Sie eine unvollständige oder beschädigte Lieferung umgehend Ihrem Lieferanten/Händler.10 Aufstellen und Anschließen KHL 37

Entsorgung der Verpackung Die Verpackung schützt das Gerät vor Transportschäden. Die Verpa- ckungsmaterialien sind nach umweltverträglichen und entsorgungs- technischen Gesichtspunkten ausgewählt und deshalb recyclebar. Die Rückführung der Verpackung in den Materialkreislauf spart Roh- stoffe und verringert das Abfallaufkommen. Entsorgen Sie nicht mehr benötigte Verpackungsmaterialien gemäß den örtlich geltenden Vor- schriften. HINWEIS

Heben Sie wenn möglich die Originalverpackung während der Garantiezeit des Gerätes auf, um das Gerät im Garantiefall ordnungsgemäß verpacken zu können. Anforderungen an den Aufstellort Für einen sicheren und fehlerfreien Betrieb des Gerätes muss der Auf- stellort folgende Voraussetzungen erfüllen: ■ Stellen Sie das Gerät auf eine ebene, waagerechte Fläche. ■ Stellen Sie das Gerät nicht in einer heißen, nassen oder sehr feuchten Umgebung auf. ■ Stellen Sie das Gerät so auf, dass es nicht direkter Sonnenein- strahlung ausgesetzt wird. ■ Die Steckdose muss leicht zugänglich sein, so dass die Netzver- bindung notfalls schnell getrennt werden kann. Elektrischer Anschluss Für einen sicheren und fehlerfreien Betrieb des Gerätes sind beim elektrischen Anschluss folgende Hinweise zu beachten: ■ Vergleichen Sie vor dem Anschließen des Gerätes die Anschluss- daten des Gerätes (Spannung und Frequenz) auf dem Typenschild mit denen Ihres Elektronetzes. Diese Daten müssen übereinstim- men, damit keine Schäden am Gerät auftreten. ■ Schützen Sie die Anschlussleitung vor heißen Oberfl ächen und scharfen Kanten. ■ Achten Sie darauf, dass die Anschlussleitung nicht straff gespannt oder geknickt wird. ■ Lassen Sie die Anschlussleitung nicht über Ecken hängen (Stol- perdrahteffekt).11 KHL 37

Geräteelemente Geräteelemente Warnsymbole

Anschlussleitung Display/Bedienelemente

Bereitschaftsanzeige

Anzeige der eingestellten Folienstärke

Einstellung der Folienstärke

manueller Rückwärtslauf

Bedienung und Betrieb KHL 37

Bedienung und Betrieb Anwendungshinweise ■ Stellen Sie grundsätzlich die richtige Temperatur für die verwen- dete Laminierfolienstärke ein. ■ Bei Laminierung von dickerem Papier oder mehreren Seiten em- pfi elt es sich eine Folie mit einer geringeren Stärke zu benutzen. ■ Warten Sie immer bis ein Laminiervorgang abgeschlossen ist, ehe Sie den nächsten starten. Gerät einschalten Drücken Sie die Ein-/Aus Taste

zum Einschalten des Gerätes. Heißlaminierung Nach dem Einschalten ist das Gerät grundsätzlich auf 75μ vor- eingestellt, was im Display

angezeigt wird. Zum Ändern der Einstellung drücken Sie die Taste

so oft, bis die gewünschte Folienstärke im Display

angezeigt wird. Legen Sie die zu laminierende Vorlage in die entsprechende Tasche ein. Wenn die benötigte Betriebstemperatur erreicht wurde, leuchtet die Bereitschaftsanzeige

stetig. Führen Sie die Folientasche in die vordere Öffnung des Gerätes ein. Achten Sie dabei darauf, dass das versiegelte Ende zuerst eingeführt wird. HINWEIS ► Folientaschen jeder Größe sollten in der Mitte der vorderen Öff- nung angelegt werden, damit sie den Sensor passieren. Das Dokument wird auf der Rückseite wieder ausgegeben. Wenn das Objekt nicht vollständig laminiert wurde, wiederholen Sie die ersten Schritte.13 Bedienung und Betrieb KHL 37

Wenn das Laminierprodukt nach dem Einführen der Folienta- sche in das Gerät nicht innerhalb von ca. 15 Sekunden alle 4 Rollen passiert, schaltet sich die automatische Umkehrfunktion ein und das Produkt wird vorne am Gerät wieder ausgegeben. Wenn Sie selbst das Objekt nochmals ausführen wollen drücken Sie die Taste

Aus dem Gerät kommende laminierte Objekte sind möglicher- weise zum Berühren zu heiß. HINWEIS

Das Laminierprodukt ist heiß und biegt sich leicht. Das Objekt auf eine fl ache Oberfl äche legen und abkühlen lassen, damit es sich nicht rollt. Kaltlaminierung Nach dem Einschalten ist das Gerät grundsätzlich auf 75μ vor- eingestellt, was im Display

angezeigt wird. Für die Kaltlaminierung drücken Sie die Taste

so oft, bis im Display

“CLd” angezeigt wird. Legen Sie die zu laminierende Vorlage in die entsprechende Tasche ein. Wurde zuvor eine Heißlaminierung durchgeführt kann es ca. 40 Minuten dauern, bis das Gerät abgekühlt ist. Die Bereitschafts- anzeige

leuchtet stetig. Führen Sie die Folientasche in die vordere Öffnung des Gerätes ein. Achten Sie dabei darauf, dass das versiegelte Ende zuerst eingeführt wird. HINWEIS

Folientaschen jeder Größe sollten in der Mitte der vorderen Öffnung angelegt werden, damit sie den Sensor passieren. Das Dokument wird auf der Rückseite wieder ausgegeben. Wenn das Objekt nicht vollständig laminiert wurde, wiederholen Sie die ersten Schritte.14 Wartung KHL 37

Kaltlaminierung HINWEIS

Wenn das Laminierprodukt nach dem Einführen der Folienta- sche in das Gerät nicht innerhalb von ca. 15 Sekunden alle 4 Rollen passiert, schaltet sich die automatische Umkehrfunktion ein und das Produkt wird vorne am Gerät wieder ausgegeben. Wenn Sie selbst das Objekt nochmals ausführen wollen drücken Sie die Taste

Gerät ausschalten Drücken Sie die Taste

. Die Bereitschaftsanzeige erlischt. Wartung Die Walzen des Laminiergerätes müssen regelmäßig von Staub und eventuellen Kleberesten befreit werden. Gehen Sie dazu wie folgt vor: Schalten Sie das Gerät ein wie zuvor beschreiben. Wenn die Bereitschaftsanzeige

stetig leuchtet führen Sie das Cleaning Paper in das Gerät ein. Wenn sehr viel Schmutz auf dem Papier haften bleibt drehen Sie es um und wiederholen den Vorgang erneut .15 Reinigung und Pfl ege KHL 37

Reinigung und Pfl ege In diesem Kapitel erhalten Sie wichtige Hinweise zur Reinigung und Pfl ege des Gerätes. Sicherheitshinweise GEFAHR Lebensgefahr durch elektrischen Strom! ► Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie mit der Reinigung beginnen. WARNUNG Verbrennungsgefahr am Gehäuse! Beachten Sie die folgenden Sicherheitshinweise, um Verletzungen zu vermeiden: ► Warten Sie bis das Gerät vollständig abgekühlt ist. ACHTUNG Beschädigung des Gerätes durch Feuchtigkeit! ► Stellen Sie sicher, dass bei der Reinigung keine Feuchtigkeit in das Gerät eindringt, um eine irreparable Beschädigung des Gerätes zu vermeiden. Reinigung ■ Reinigen Sie das Gerät mit einem trockenen Tuch. Bei starker Ver- schmutzung kann das Tuch ein wenig angefeuchtet werden. Lagerung Sollten Sie das Gerät längere Zeit nicht benutzen, schalten Sie das Gerät aus, trennen Sie es von der Stromversorgung und lagern Sie es an einem sauberen, trockenen Ort ohne direkte Sonneneinstrahlung.16 Fehlerbehebung KHL 37

Fehlerbehebung In diesem Kapitel erhalten Sie wichtige Hinweise zur Störungslokali- sierung und Störungsbehebung. Beachten Sie die Hinweise um Ge- fahren und Beschädigungen zu vermeiden. Sicherheitshinweise WARNUNG Beachten Sie die folgenden Sicherheitshinweise um Gefahren und Sachschäden zu vermeiden: ► Reparaturen an Elektrogeräten dürfen nur von Fachleuten durchgeführt werden, die vom Hersteller geschult sind. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer und Schäden am Gerät entstehen. Fehlerursachen und -behebung Die nachfolgende Tabelle hilft bei der Lokalisierung und Behebung kleinerer Störungen: Fehler Mögliche Ursache Behebung Keine Anzei- ge auf dem Display

nach Drücken der Taste

Ein-/Aus-Taste wurde nicht richtig gedrückt Drücken Sie die Ein- / Aus-Taste zum Einschal- ten. Netzleitung nicht kor- rekt angeschlossen Stellen Sie sicher, dass der Netzstecker in der Steckdose steckt. Steckdose liefert keine Spannung Überprüfen Sie die Haus- sicherungen. Gerät defekt Benachrichtigen Sie den Kundendienst. Taschen wer- den nicht richtig laminiert Temperatur ist nicht auf die verwendete Folienstärke einge- stelt. Stellen Sie durch Drü- cken der Taste

die verwendete Stärke am Gerät ein.17 Anhang KHL 37

Fehler Mögliche Ursache Behebung Ein Signalton ertönt und die Tasche wird an der Vorderseite wieder heraus- geschoben Das zu laminierende Produk t ist möglich- erweise stecken geblieben oder zu groß, um die Rollen zu passieren. Warten Sie, bis die Ta- sche an der Vorderseite des Gerätes ausgegeben wird. Versuchen Sie es nach ca. 15 Sekunden er- neut. Überprüfen Sie die Dicke des Objektes mit der maximal erlaubten! HINWEIS

Wenn Sie mit den vorstehend genannten Schritten das Problem nicht lösen können, wenden Sie sich bitte an den Kundendienst. Anhang Hinweise zur EG-Konformitätserklärung Hama GmbH & Co KG erklärt hiermit, dass sich dieses Gerät in Übereinstimmung mit den grundle- genden Anforderungen und den weiteren relevanten Regelungen und Vorschriften der Niederspan- nungsrichtlinie 2006/95/EG und der EMV-Richtlinie 2004/108/EG befi ndet. Die vollständige Original-Konformitätserklärung fi n- den Sie im Internet unter http://www.hama.com18 Anhang KHL 37

Technische Daten Eingangsspannung 230 V AC Netzfrequenz 50 Hz max. Leistungsaufnahme 730 W Abmessungen (B x H x T) 54,8 x 11,8 x 18,6 cm Gewicht (netto) 6,8 kg Gewicht (brutto) 7,3 kg maximale Laminierbreite 340 mm maximale Laminierdicke 0,7 mm maximale Taschendicke 250 μ maximale Aufheizzeit 4 Minuten maximale Geschwindigkeit 430 mm/Minute Anzahl Heizrollen 4 Heizsystem Heizschuh Motortyp Wechselstrommotor Kaltlaminierung Ja19 KHL 37 d20 KHL 37
