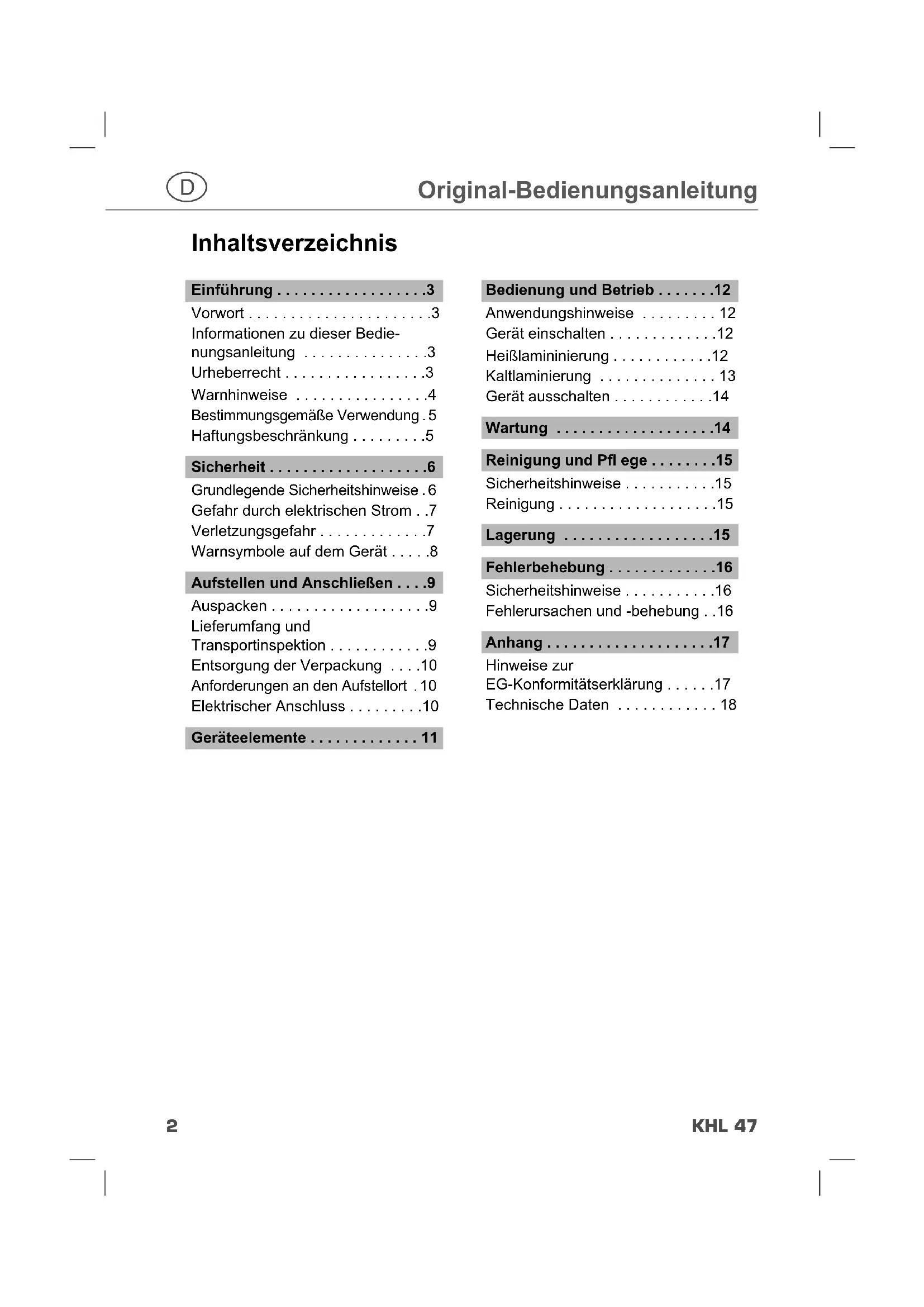

Informationen zu dieser Bedienungsanleitung 3

Urheberrecht 3

Warnhinweise 4

Bestimmungsgemäß Verwendung .5

Haftungsbeschränkung 5

Sicherheit 6

Grundlegende Sicherheitshinweise .6

Gefahr durch elektrischen Strom..7

Verletzungsgefahr 7

Warnsymbole auf dem Gerät . . . .8

Aufstellen und Anschlieben . .9

Auspacken 9

Lieferumfang und Transportinspektion .9

Entsorgung der Verpackung .10

Anforderungen an den Aufstellort . 10

Elektrischer Anschluss 10

Geräteelemente 11

Bedienung und Betrieb 12

Anwendungshinweise 12

Gerä einschalten 12

HeiBlaiminierung 12

Kaltlaminierung 13

Gerat ausschalten 14

Wartung 14

Reinigung und Pflge. 15

Sicherheitshinweise 15

Reinigung 15

Lagerung 15

Fehlerbehebung 16

Sicherheitshinweise 16

Fehlerursachen und -behebung ..16

Anhang 17

Hinweise zur

EG-Konformitätserklarung 17

Technische Daten 18

Einführung

Vorwort

Sehr geehrte Kundin, sehr geehrter Kunde,

mit dem Kauf these Laminiergerätes haben Sie sich für ein Qualitätsvprodukt von Hama entschieden, welche hinsichtlich Technik und Funktionalität dem modernsten Entwicklungssstandard entspricht.

Lesen Sie die hier enthaltenen Informationen, damit Sie mit ihrem Gerät Schnell vertraut werden und seine Funktionen in vollem Umfang nutzen können.

Wir wünschen Ihnen viel Freude beim Gebrauch.

Informationen zu dieser Bedienungsanleitung

These Bedienungsanleitung ist Bestandteil des Laminiergerätes KHL 47 (nachfolgend als Gerät bezeichnet) und gibt Ihnen wichtige Hinweise für den bestimmungsgemäßen Gebrauch, die Sicherheit, den Anschluss sowie die Bedienung des Gerätes.

Die Bedienungsanleitung muss ständig in der Höhe des Gerätes verfügbar sein. Sie ist von jeder Person zulesen und anzuwenden, die diesen Gerät bedient oder die Störungsbehebung am Gerät durchfuhrt.

Bewahren Sie diese Bedienungsanleitung auf und geben Sie diese mit dem Gerät an Nachbesitzer weiter.

Urheberrecht

These Dokumentation ist urheberrechtlich geschützt.

Jede Vervielfaltigung, bzw. jeder Nachdruck, auch auszugsweise, sowie die Wiedergabe der Abbildungen, auch im veränderten Zustand ist nur mit schriftlicher Zustimmung des Herstellers gestattet.

Warnhinweise

In der vorliegenden Bedienungsanleitung werden folgende Warnhin-weise verwendet:

GEFAHR

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine drohende gefährliche Situation.

Falls die gefährliche Situation nicht vermieden wird, kann dies zum Tod oder zu schweren Verletzungen führen.

Die Anweisungen in thism Warnhinweis befolgen, um die Gefahr des Todes oder schwerer Verletzungen von Personen zu vermeiden.

WARNING

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine mögliche gefährliche Situation.

Falls die gefährliche Situation nicht vermieden wird, kann dies zu Verletzungen führen.

Die Anweisungen in thisem Warnhinweis befolgen, um Verletzungen von Personen zu vermeiden.

ACHTUNG

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet einen möglichen Sachschaden.

Falls die Situation nicht vermieden wird, kann dies zu Sachschäden führen.

Die Anweisungen in thisem Warnhinweis befolgen, um Sachaden zu vermeiden.

HINWEIS

Ein Hinweis kennzeichnet zusätzliche Informationen, die den Umgang mit dem Gerät erleichtern.

Bestimmungsgemäß Verwendung

Dieses Gerät ist nur zum Gebrauch in geschlossenen Räumen zum Einlaminieren von Dokumenten bestimmt.

Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß.

WARNING

Gefahr durch nicht bestimmungsgemäße Verwendung!

Von dem Gerät konnen bei nicht bestimmungsgemäßer Verwendung und/oder andersartiger Nutzung Gefahren ausgehen.

Das Gerät ausschließlich bestimmungsgemäß verwenden.
Die in dieser Bedienungsanleitung beschriebenen Vorgehensweisen einhalten.

Ansprüche jeglicher Art wegen Schäden aus nicht bestimmungsgemäßer Verwendung sind ausgeschlossen.

Das Risiko tragt allein der Betreiber.

Haftungsbeschränkung

Alle in dieser Bedienungsanleitung enthaltenen technischen Informatio- nonen, Daten und Hinweise für die Bedienung entsprechen dem letzten Stand bei Drucklegung und erfolgen unter Berücksichtigung unserer bisherigen Erfahrungen und Erkennnisse nach bestem Wissen.

Der Hersteller übernimmt keine Haftung für Schäden aufgrund von Nichtbeachtung der Anleitung, nicht bestimmungsgemäßer Verwendung, unsachgemäßen Reparaturen, unerlaubt vorgenommener Veränderungen oder Verwendung nicht zugelassener Entsatzteile.

Sicherheit

In thisem Kapitel erhalten Sie wichtige Sicherheitshinweise im Umgang mit dem Gerät.

Dieses Gerät entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann jedoch zu Personen-und Sachschäden führen.

Grundlegende Sicherheitshinweise

Beachten Sie für einen sicheren Umgang mit dem Gerät die folgenden Sicherheitshinweise:

■ Kontrollieren Sie das Gerät vor der Verwendung auf äußere sichbare Schäden. Nehmen Sie ein beschädigtes Gerät nicht in Betrieb.
- Personen, die aufgrund ihrer körperlichen, geistigen oder motorischen Fährigkeiten nicht in der Lage sind das Gerät sicher zu bedieren, * dürfen das Gerät nur unter Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.
- Lassen Sie Reparaturen am Gerät nur von einem Fachmann durchführren. Durch unsachgemäße Reparaturen erlischt der Garantieanspruch.
Defekte Bauteile)durenur gegen Original-Ersatzteile ausgetauscht werden.Nur bei diesen Teilen ist gewährleistet,dassiedie Sicherheitsanforderungen erfüllen werden.
Schützen Sie das Gerät vor Feuchtigkeit und dem Eindringen von Flüssigkeiten bzw. Gegenständen. Bei Kontakt mit Flüssigkeit sofort das Gerät von der Stromversorgung trennen.
Stellen Sie keine Gegenstände auf das Gerät.

Gefahr durch elektrischen Strom

GEFAHR

Lebensgefahr durch elektrischen Strom!

Beim Kontakt mit unter Spannung stehenden Leitungen oder Bauteilen besteht Lebensgefahr!

Beachten Sie die folgenden Sicherheitshinweise, um eine Gefährung durch elektrischen Strom zu vermeiden:

Benutzen Sie das Gerät nicht, wenn die Anschlussleitung oder der Netzstecker beschädigt sind.
Offnen Sie auf keinen Fall das Gehäuse des Gerätes. Werden spannungsführende Anschlüsse berührt und der elektrische und mechanische Aufbau verändert, besteht Stromschlaggefahr.
Tauchen Sie das Gerät oder den Netzstecker niemals in Wasser oder andere Flüssigkeiten.

Verletzungsgefahr

WARNING

Verbrennungsgefahr am Gehäuse!

Beachten Sie die folgenden Sicherheitshinweise, um Verletzungen zu vermeiden:

Berühren Sie nicht das Gehäuse.

Warnsymbolole auf dem Gerät

Auf dem Gerät sind folgende Warnsymbole ① (siehe Abbildung im Kapitel Geräteelemente) angebracht:

Das Laminat grundsätzlich mit der geschlossenen Seite der Folie zuerst in das Gerät einführen.

Stets auf die richtige Groß der Laminierfolie achten.

Das Gehäuse kann sehr heißt werden, davon nicht anfassen.

WARNUNG

Verletzungsgefahr!

• Beachten Sie die Warnsymbole, um Verletzungen oder eine Beschädigung des Gerätes zu vermeiden.

Aufstellen und Anschlieben

Auspacken

GEFAHR

Erstickungsgefahr durch Verpackungsmaterial.

• Verpackungsmaterialien)dürfen nicht zum Spielena verwendet werden. Es besteht Erstickungsgefahr.

Entnehmen Sie alle Teile des Gerätes und die Bedienungsanleitung aus dem Karton.

Entfernen Sie vor dem Erstgebrauch alle Verpackungsmaterialien und Schutzfolien vom Gerät.

HINWEIS

Entfernen Sie nicht das Typenschild und die Warnhinweise.

Lieferumfang und Transportinspektion

Das Gerät wird standardmäßig mit folgenden Komponenten geliefert:

Laminiergerat
- Cleaning Paper zum Reinigen der Walzen
Bedienungsanleitung

HINWEIS

Prufen Sie die Lieferung auf Vollständigkeit und auf sichbare Schäden. Melden Sie eine unvollständige oder beschädigte Lieferung umgehend Ihr dem Lieferanten/Handler.

Entsorgung der Verpackung

Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungs-technischen Geschichtspunkten ausgewählt und deshalb recyclebar.

Die Rückführung der Verpackung in den Materialkreislauf spart Rohstoffe und verringgert das Abfallaufkommen. Entsorgen Sie nicht mehr benöttige Verpackungsmaterialien gemäß den örtlich geltenden Vorschriften.

HINWEIS

Heben Sie wenn möglich die Originalverpackung während der Garantiezeit des Gerätes auf, um das Gerät im Garantiefall ordnungsgemäß verpacken zu können.

Anforderungen an den Aufstellort

Für einen sicheren und fehlerfreien Betrieb des Gerätes muss der Aufstellort folgende Voraussetzungen erfüllen:

Stellen Sie das Gerät auf eine ebene, waagerechte Fläche.
- Stellen Sie das Gerät nicht in einer—heißen, nassen oder sehr feuchten Umgebung auf.
- Stellen Sie das Gerät so auf, dass es nicht direkter Sonnenein-strahlung ausgesetzt wird.
Die Steckdose muss leicht zugänglich sein, so dass die Netzverbindung notfalls schnell getrennt werden kann.

Elektrischer Anschluss

Für einen sicheren und fehlerfreien Betrieb des Gerätes sind beim elektrischen Anschluss folgende Hinweise zu beachten:

• Vergleichen Sie vor dem Anschlieben des Gerätes die Anschlussdaten des Gerätes (Spannung und Frequenz) auf dem Typenschild mit denen Ihrches Elektronetzes. Diese Daten müssen übereinstimmen, damit keine Schäden am Gerät auftreten.
  Schützen Sie die Anschlussleitung vor bereits Oberflächen und scharfen Kanten.
• Achten Sie daraufuf, dass die Anschlussleitung nicht straff gespannt oder geknicht wird.
• Lassen Sie die Anschlussleitung nicht über Ecken hängen (Stolperdrahteffekt).

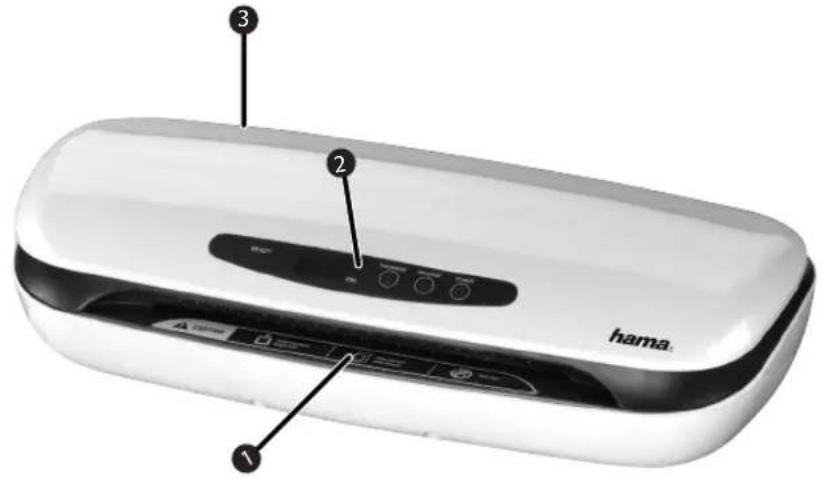

Geräteelemente

Warnsymbolole
Display/Bedienelemente
Anschlussleitung

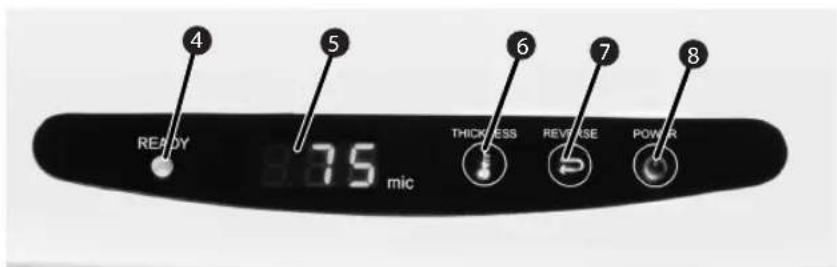

Display/Bedienelemente

4 Bereitschaftsanzeige
5 Anzeige der eingestellten Folienstärke
Einstellung der Folienstärke
7 manueller Ruckwartlauf
Ein-/Aus-Taste

Bedienung und Betrieb

Anwendungshinweise

• Stellen Sie grundsätzlich die richtige Temperatur für die verwendete Laminierfolienstarke ein.
  ■ Bei Laminierung von dickerem Papier oder mehreren Seiten empflielt es sich eine Folie mit einer geringeren Stärke zu benutzen.
  Warten Sie immer bis ein Laminiervorgang abgeschlossen ist, ehe Sie den{nachsten starten.

Gerä einschalten

Drucken Sie die Ein-/Aus Ta8zum Einsatz den Gerates.

Heißlaminierung

Nach dem Einsatz ist das Gerät grundsätzlich auf 75 vor-eingestellt, was im Display ⑤ angezeigt wird.

Zum Ändern der Einstellung drücken Sie die Tade so oft, bis die gewünschte Folienstarke im Display 5 angezeigt wird.

Legen Sie die zu laminierende Vorlage in die entsprechende Tasche ein.

Wenn die benötigte Betriebstemperatur erreicht wurde, leuchtet die Bereitschaftsanzeige 4 stetig.

Führer Sie die Folientasche in die vordere Öffnung des Gerätes ein. Achten Sie damit darauf, dass das versiegelte Ende zuerst eingeführt wird.

HINWEIS

Folientaschen jeder große sollen in der Mitte der vorderen Öffnung angelegt werden, damit sie den Sensor passieren.

Das Dokument wird auf der Rückseite wieder ausgegeben.
Wenn das Objekt nicht vollständig laminiert wurde, wiederholen Sie die ersten Schritte.

HINWEIS

Wenn das Laminierprodukt nach dem Einfahren der Folientasche in das Gerät nicht innerhalb von ca. 15 Sekunden alle 4 Rollen passiert, schaltet sich die automatische Umkehrfungtion ein und das Produkt wird vorne am Gerät wieder ausgegeben.

Wenn Sie selbst das Objekt nochmals ausführten wollen drucken Sie die Taste

ACHTUNG

Aus dem GerätCOMMende laminierte Objekte sind möglicherweise zum Berühren zu heißt.

HINWEIS

Das Laminierprodukt ist frei und biegt sich leicht. Das Objekt auf eine flache Oberfläche legen und abkühlen{lassen, damit es sich nicht rollt.

Kaltlaminierung

Nach dem Einsatz ist das Gerät grundsätzlich auf 75 vor-eingestellt, was im Display 5 angezeigt wird.

Für die Kaltlaminierung drücken Sie die Ta6e so oft, bis im Display "CLd" angezeigt wird.

Legen Sie die zu laminierende Vorlage in die entsprechende Tasche ein.

Wurde zuvor eine Heilaminierung durchgefuhrt kann es ca. 40 Minuten dauern, bis das Gerät abgekühlt ist. Die Bereitschafts-anzeige 4 leuchtet stetig.

Führn Sie die Folientasche in die vordere Öffnung des Gerätes ein. Achten Sie damit darauf, dass das versiegelte Ende zuerst eingeführt wird.

HINWEIS

Folientaschen jeder Große sollen in der Mitte der vorderen Öffnung angelegt werden, damit sie den Sensor passieren.

Das Dokument wird auf der Rückseite wieder ausgegeben.
Wenn das Objekt nicht vollständig laminiert wurde, wiederholen Sie die ersten Schritte.

Kaltlaminierung

HINWEIS

Wenn das Laminierprodukt nach dem Einführen der Folientasche in das Gerät nicht innerhalb von ca. 15 Sekunden alle 4 Rollen passiert, schaltet sich die automatische Umkehrfungtion ein und das Produkt wird vorne am Gerät wieder ausgegeben.

Wenn Sie selbst das Objekt nochmals ausführten wollen drücken Sie die Taste 7.

Gerätausschalten

Drucken Sie die Ta8: Die Bereitschaftsanzeige erlischt.

Wartung

Die Walzen des Laminiergerätes müssen regelmäßig von Staub und eventuellen Kleberesten befrei werden. Gehen Sie dazu wie folgt vor:

Schalten Sie das Gerä ein wie zuvor beschreiben.
Wenn die Bereitschaftsanzlei stetig leuchtet führen Sie das Cleaning Paper in das Gerät ein.
Wenn sehr viel Schmutz auf dem Papier haften bleibt drehen Sie es um und wiederholen den Vorgang erneut.

Reinigung und Pfl ege

In diesen Kapitel erhalten Sie wichtige Hinweise zur Reinigung und Pflüge des Gerätes.

Sicherheitshinweise

GEFAHR

Lebensgefahr durch elektrischen Strom!

Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie mit der Reinigung beginnen.

WARNUNG

Verbrennungsgefahr am Gehäuse!

Beachten Sie die folgenden Sicherheitshinweise, um Verletzungen zu vermeiden:

Warten Sie bis das Gerät vollständig abgekühlt ist.

ACHTUNG

Beschädigung des Gerätes durch Feuchtigkeit!

• Stellen Sie sicher, dass bei der Reinigung keine Feuchtigkeit in das Gerät eindringt, um eine irreparable Beschädigung des Gerätes zu vermeiden.

Reinigung

■ Reinigen Sie das Gerät mit einem trockenen Tuch. Bei starker Verschmutzung kann das Tuch ein weniger angefeucht werden.

Lagerung

Sollten Sie das Gerät langere Zeit nicht benutzen, schalten Sie das Gerät aus, trennen Sie es von der Stromversorgung und lagern Sie es an einem sauberen, trockenen Ort ohne direkte Sonneneinstrahlung.

Fehlerbehebung

In thisem Kapitel erhalten Sie wichtige Hinweise zur Störungslokalisierung und Störungsbehebung. Beachten Sie die Hinweise um Gefahren und Beschädigungen zu vermeiden.

Sicherheitshinweise

WARNING

Beachten Sie die folgenden Sicherheitschinweise um Gefahren und Sachschäden zu vermeiden:

• Reparaturen an Elektrogeräten dürfen nur von Fachleuten durchgeführt werden, die vom Hersteller geschult sind. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer und Schäden am Gerät entstehen.

Fehlerursachen und -behebung

Die nachfolgende Tabelle hilft bei der Lokalisierung und Behebung kleinerer Störungen:

Fehler Mögliche	Ursache Behebung
Keine Anzei-ge auf dem Display 5 nach Drücken der Taste 8.	Ein-/Aus-Taste wurde nicht richtig gedrückt	Drücken Sie die Ein-/ Aus-Taste zum Einsatzalten.
	Netzleitung nicht korrekt angeschlossen	Stellen Sie safer, dass der Netzstecker in der Steckdose steckt.
	Steckdose liefert keine Spannung	Überprüfen Sie die Haus-sicherungen.
	Gerät defekt	Benachrichtigen Sie den Kundendienst.
Taschen wer-den nicht richtig laminiert	Temperatur ist nicht auf die verwendete Folienstände einge-stelt.	Stellen Sie durch Drü-cken der Taste 6 die verwendete Stärke am Gerät ein.
Ein Signatton ertont und die Tasche wird an der Vorderseite wieder heraus-geschoben	Das zu laminierende Produkt ist möglich-erweise stecken geblieben oder zu groß, um die Rollen zu passieren.	Warten Sie, bis die Ta-sche an der Vorderseite des Gerätes ausgegeben wird. Versuchen Sie es nach ca. 15 Sekunden er-neut. Überprüfen Sie die Dicke des Objektes mit der maximal erlaubten!

Anhang

Hinweise zur EG-Konformitätserklärung

Hama GmbH & Co KG erklart hiermit, dass sich
deses Gerät in Übereinstimmung mit den grundle
genden Anforderungen und den weiteren relevanten
Regelungen und Vorschriften der Niederspan
nungsrichtlinie 2006/95/EG und der EMV-Richtlinie
2004/108/EG bef indet.
Die vollständige Original-Konformitätserklarung fi n-
den Sie im Internet unter http://www.hama.com

Technische Daten

Eingangsspannung 230 V AC
Netzfrequenz 50 Hz
max. Leistungsaufnahme 450 W
Abmessungen (B x H x T) 44,8 x 11,8 x 18,6 cm
Gewicht (netto) 3,8 kg
Gewicht (brutto) 4,3 kg
maximale Laminierbreite 235 mm
maximale Laminierdicke 0,7 mm
maximale Taschendicke 250 μ
maximale Aufheizzeit 4 Minuten
maximale Geschwindigkeit 430 mm/Minute
Anzahl Heizrollen 4
Heizsystem	Heizschuh
Motortyp Wechselstrommotor
Kaltlaminierung	Ja

Anhang

D

Table of Contents

Introduction 21

Foreword 21

Makulatoren leveres standardmaessigt med folgende komponenter:

Hinweis zum Umweltschutz:

Ab dem Zeitpunkt der Umsetzung der europäischen Richtlinien 2002/96/EG und 2006/68/EG in nationales Recht gilt folgenden: Elektrische und elektronische Geräte sowie Batterien dürfen nicht mit dem Hausmüll entsorgt werden. Der Verbraucher ist gesetzlich verpflichtet, elektrische und elektronische Geräte sowie Batterien am Ende ihrer Lebensdauer an den darauf eingerichteten, öffentlichen Sammelingen oder an die Verkaufsstelle zurückzugaben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist auf diese Bestimmungen hin. Mit der Wiederverwertung, der stofflichen Verwertung oder anderen Formen der Verwertung von Algeräten/Batterien leisten Sie einen wichtigen Beitrag zum Schutz unsercher Umwelt.

Support- und Kontaktinformationen Bei defekten Produkten:

Bitte wenden Sie sich bei Produktreklamationen an ihren Handler oder an die Hama Produktberatung.

Internet/World Wide Web:

Produktunterstützung, neue Treiber oder Produktinformationen besteht. Sie unter www.hama.com

Support Hotline - Hama Produktberatung:

Tel. [phone] / 502-115 Fax [phone] / 502-272

e-mail: [e-mail]

Support and contact information
