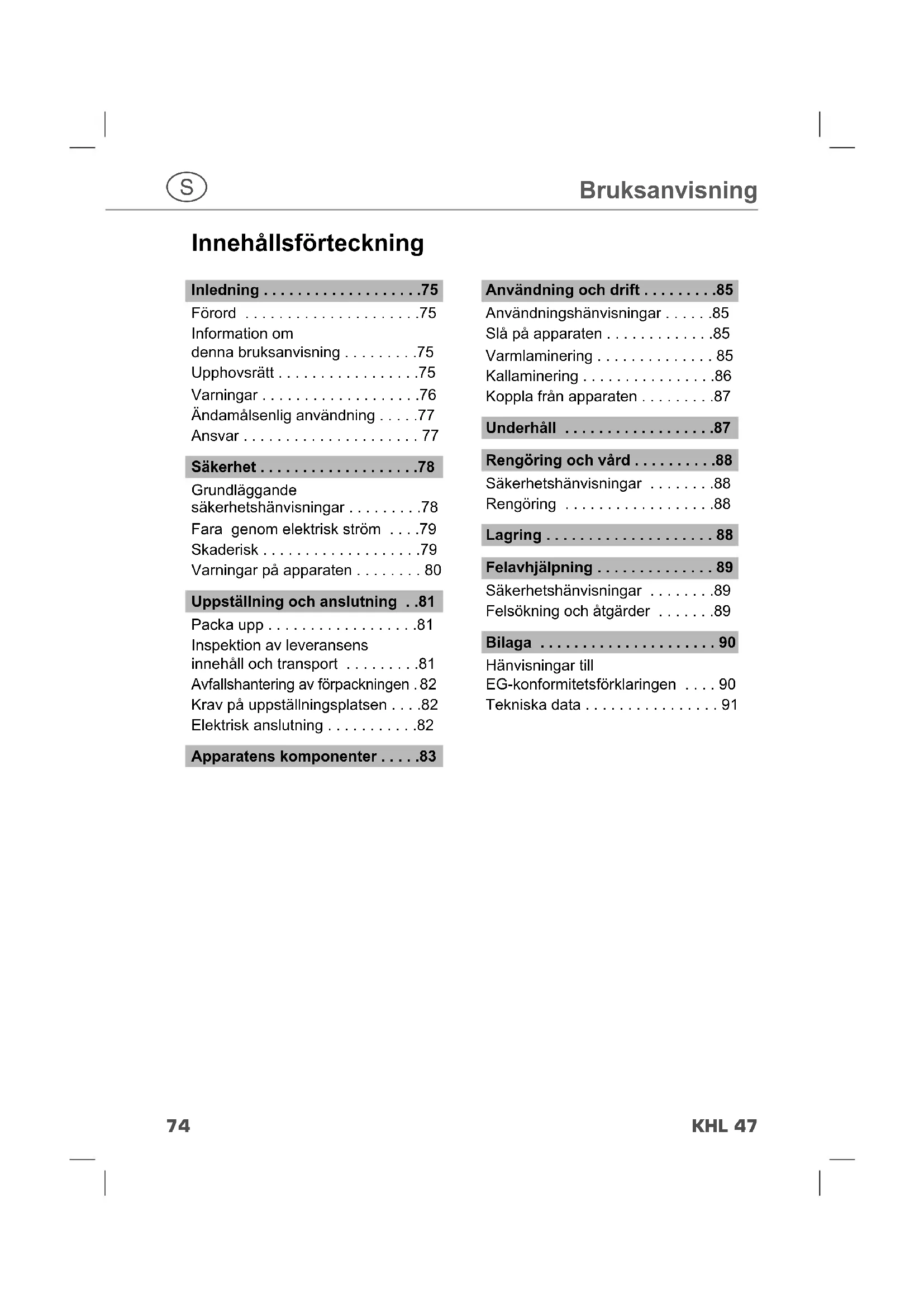

Innehållsförteckning

Inledning .75

Forord .75

Information on

Uppställning och anslutning .81

Packaupp. .81

Inspektion av leveransens

innehallochtransport. .81

Avfallshantering av forpackningen . 82

Krav pa uppstallningsplatsen . . .82

Elektrisk anslutning .82

Apparatenskomponenter.....83

Anvandning och drift. .85

Användningshanvisningar . . . . . .85

Slà pā apparaten 85

Varmlaminering 85

Kallaminering. .86

Koppla fran apparaten .87

Underhäll .87

Rengoring och vard. .88

Felsökning och atgärder .89

Bilaga 90

Hanvisiningar till

EG-konformitetsförklaringen 90

Tekniska data 91

Inledning

Förord

Basta/bastekund,

när du köpte den har laminatorn valde du en kvalitetsprodukt frän Hama och Produkten uppyller senaste standard med avseende pâ teknik och funkionalitet.

Läsigenomenna information sà att du snabbt bekantar dig med produiten och kan använda alla dess functiorer.

Vi onionskar dig mycket njoe medenna artikel.

Information omenna bruksanvisning

Den har bruksanvisingen hör till laminatorn KHL 47 (i fortsettningen kallad apparaten) och innehäller viktig information om den avsedda användningen och sakerheten samt om hur man ansluter och hanterar apparaten.

Bruksanvisingen mäste alltid finnas till hands i narheten av apparaten. Den skå lásas och tillämpas av varje person som använder apparaten eller utfor reparationsarbeten på den.

Behçal braksanvisningen och ge den vidare tillsammans med apparata- ten om den byter agare.

Upphovsratt

Denna dokumentation ar skyddad av upphovsrätten.

Varje duplicering, resp. kopiering, även delvis, somt duplicering av Bilder, även i forandrat tillstand, ár endast tillaten med tillverkarens skriftliga godkännande.

Varningar

Följande varninger används ienna bruksanvisning:

FARA

Denna varning hänvisar till en hotande farlig situation.

Omenna farliga situation inte forhindras kan dödsfall aller allvarliga skador bli foljden.

Följ anvisingarna ienna varning for att forbindra risken for dödsfall aller allvarlga persorskador.

VARNING

Denna varning hänvisar till en möjligtvis farlig situation.

Omenna farliga situation inte forhindras kan skador bli foljden.

Följ anvisingarna ienna varning for att forhindra personskador.

OBS!

Denna varning starf for möjiga materialskador.

Omenna situation inte forhindras kan materialsskador bl foljden.

Följ anvisiningarna ienna varningshänvisning for att forbhindra materialskador.

HÄNVISNING

En hänvisning ger ytterligare information som underlättar handhavandet av apparaten.

Ändamålsenig användning

Den här apparaten är endast avsedd att användas inomhus till laminering av dokument.

Alla slags annan användning anses som ej ändamälsenlig.

VARNING

Fara genom ej andamalsenlig användning

Fara kan utgå frän apparaten vid ejändamålsenlig användning och/eller annan slags användning.

Apparaten fár endast användas for avsett andamål.
Följ beskrivna tillvagagangssatt ienna bruksanvisning.

Skadeansprák som ställs vid ej ändamålsenlig användning ar utes-lutna.

Anvandaren allena bar dessa risker.

Answer

All tekniisk information ienna braksanvising somt data och hänvis- ningar rorande anvandning ar aktuella vid tidpunkten for utskrift av dokumentationen och har tagits fram enligt var erfarenhet och omdome.

Tillverkaren tar inget ansvar for skador som uppstatt pa grund av att instruktionerna inte har beaktats, for ej andamalsenlig anvandning, osakkunniga reparacioner, otilatet utforda forandringar ullanvandning av ej godkanda reservdilar.

Sakerhet

I detta kapitel ges viktiga sakerhetshänvisningar rörande apparatens användning.

Denna apparat uppyller foreskrivna sakerhetsbestammelser. En osakkunnig anvandning kan emellertid leda till person- och materialskador.

Grundläggande sakerhetshänvisningar

Beakta foljande sakerhetshänvisningar for en saker användning av apparaten:

Färe användning av apparaten ska den kontrolleras med avseen de på yttre synliga skador. Ta aldrig en skadad apparat i drift.
Personer som på grund av sina fysiska, mentala eller motoriska möljigheter inte ar kapabla att använda maskinen på ett sakert satt Far endast använda apparaten under uppsikt av en ansvarig person.
- Reparationer på apparaten fär endast utföras av fackman. Garantiansprák kan inte góras gällande vid osakkunniga reparationsarbeiten.
Defekta komponenter fár endast bytas ut mot originalreservdeler. Endast med dessa delar sakerstalls sakerhetskraven.
Skydda apparaten mot fukt och mot att vatska resp. foremål kan komma in i den. Apparaten maste omedelbart franskiljas strömfor-sörjningen om denkommen i kontakt med vatska.
Ställ inga foremål pa apparaten.

Fara genom elektrisk ström

FARA

Livsfara pga. elektrisk ström!

Livsfara vid kontakt med ledninger erler componenter som ar spanningsforande.

lakta följande sakerhetshänvisningar for att undvika fara på grund av elektrisk strom.

Använd inte apparaten om natsladden eller stickkontakten ar skadade.
Oppna inte under nagra som helst omstandigheter apparatens hus. Det fi nns risk for elektrisk stöt om spanningsforande anslutninger vidrörs och forändringar utför s på elektriska och mekaniska konstruktioner.
Doppa aldrig ned apparaten aller nätkontakten i vatten aller andra vatskor.

Skaderisk

VARNING

Det fi nns risk att man bränner sig på höljet!
lakta foljande sakerhetshänvisningar for att undvika skador:

Rorintevidhöljet

Varningar på apparaten

Följande varninger 1ar placerats på apparaten (se bild i kapitel Apparatens componenter):

För alltid in laminatet med den stängda sidan på folien Först i apparaten

Var alltid noga med att lamineringsfolien har ratt storlek.

Höljet kan bli mycket varmt satainte i det.

WARNING

Skaderisk!

Beakta varningssymbolerna for att forhindra olyckor ellr skador pa apparaten.

Uppställning och anslutning

Packaupp

FARA

Risk for kvävning genom Förpackningsmaterial.

Forpackningsmaterial ar ingen leksak. Risk for kvävning.

Packa upp apparatens samtliga delar och bruksanvisningen ur forpackningen.

Ta forst av allt forpackningsmaterial och skyddsfolien fran apparaten.

HÄNVISNING

Fa inte av typskylten aller varningshanvisningar.

Inspektion av leveransens innehäll och transport

Som standard levereras apparaten med foljande komponenter:

• Laminator
• Rengöringspapper till rengöringen av valsarna
  Bruksanvisining

HÄNVISNING

Kontrolera att leveransen ar fullständig och inte skadad. Anmal omgående en ofullständig eller skadad leverans till din leveranten/forsäljare.

Avfallschantering av forpackningen

Förpackningen skyddar apparaten mot transportskador. Förpackningsmaterialet har valts enigt miljö- och avfallstekniska aspekter och kan darüber användas.

Ateranvändning av Förpackningsmaterial och reducerar mängden avfall. Avfallschantera forbrukat Förpackningsmaterial enligt lokalt gällande foreskrifter.

HÄNVISNING

Förvara om möjlig originalforpackningen under garantitiden, den kan eventuellt behövas für att skicka apparaten till reparation.

Krav på uppställningsplatsen

För en saker och problemfri drift maste apparatens uppställningsplats uppfylla foljande forutsattningar:

Ställ apparaten pa en jämn, vagrät yta.
Placera inte apparaten i en het, vát eller mycket faktig omgivning.
Placera apparaten på en plats)där den inte nás av direkt solsträl- ning.
Vagguttaget maste vara lattakomligt sa att stromforsorjningen snabbt kan franskiljas vid nodfall.

Elektrisk anslutning

För en saker och problemfri drift av apparaten mäste foljande hänvisningar beaktas vid den elektriska anslutningen.

• Jämför apparatens anslutningsdata (spanning och frekvens) på typskylten med data om ditt elnät innan du ansluter apparaten. Dessa data måste stämma överens sä att inga skador uppSTAR på apparaten.
  Lagg inte natsladden mot heta ytor aller vassa kanter.
  Se till att anslutningsledningen inte ar for starkt spand aller knackt.
  Lát inte natsladden hänga over horn (risk for snubbling).

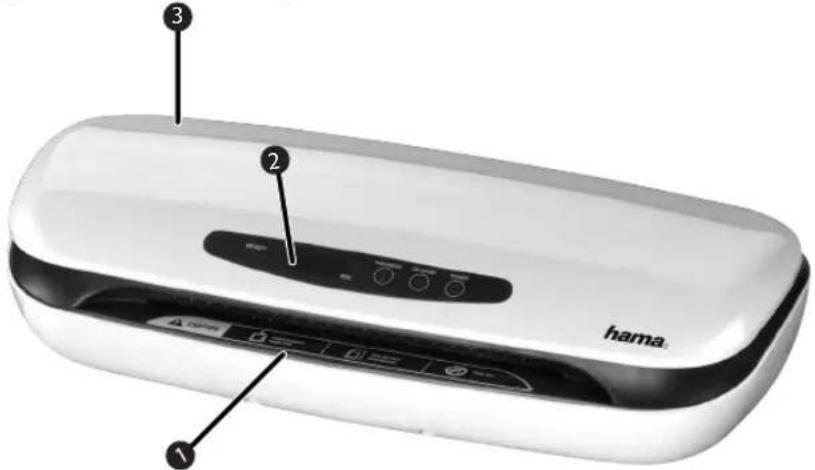

Apparatenskomponenter

Warningsymboler
Display/manöverelelement
3 Anslutningsladd

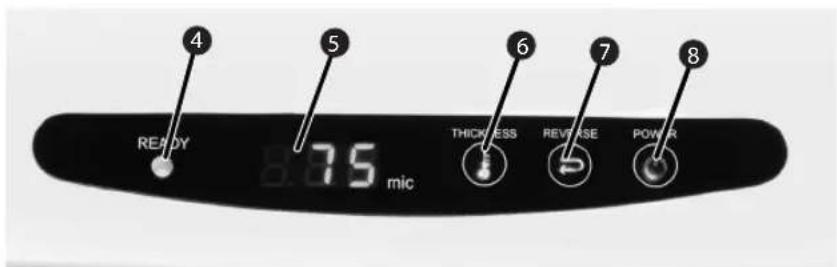

Display/manöverelement

4 Driftsklar-indikering
Display som visar den inställda folietjockleken
6 Installling av folietjockleken
7 Manuell retur
8 Pá-/Av-knapp

Användning och drift

Användningshanvisningar

Ställ alltid in ratt temperatur für tjockleken på den lamineringsfolie som används.
- Vid laminering av tjockare papper aller flera sidor ar det bra att anvanda en folie som inte ar sa tjock.
Vänta alltid tills en laminering ar fardig innan du startup/Newa.

Slå på apparaten

Tryck på På-/Av-knapp® for att starta apparaten

Varmlaminering

After pāslagningen ār apparaten alltid Förinställd på 75μ vilket visas i displayen ⑤
For att andra inställingen trycker du pa knapp 6 sá manga gänger som behövs for att den önskade folietjockleken ska visas i displayen 5.
Stoppa in det du sku laminera i den lamineringsfolie du vill ha.
När den nödvändiga arbetstemperaturen ar uppnädd lyser driftsklar-indikeringen 4 hela tiden.
Skjut in folien i den främre öppingen på apparaten. Var noga med att den forsegladeänden skjuts in Först.

HÄNVISNING

Alla folier, oavsett storlek, skä laggas in i mitten på den främre öppningen sa att de passerar sensorn.
Dokumentet matas ut pa baksidanigen.
Om inte objektet laminerades fullständigt upprepar du de forsta stegen.

HÄNVISNING

m det som ska lamineras inte har passerat alla fyra rullarna inom ca 15 sekunder after att folien har skjutits in i apparaten sa kopplas den automatiska returfunktionen in ochprodukten matas ut fram på apparaten ingen.

Om du vill bearbeta objektet igen trycker du pa knapp7

OBSERVERA

Laminerade objekt somkommen ut ur apparaten kan vara for varma att ta i..

HÄNVISNING

Lamineringsprodukten ar varm och bojs latt. Lagg den pa ett jamt underlag och lat den kylas av sa att den inte rullar sig.

Kallaminering

Efterpaslagingen ar apparaten alltid forinstalld pa 75
villet visas i display5.
For kallamineringen trycker du pa knapp 6 sa manga ganger som behoys for att "Cld" sca visas i displayen. 5
Stoppa in det du sca laminera i den lamineringsfolie du vill ha.
Om en varmlaminering utfords tidigare kan det droja ca 40 minutes innan apparaten har kylts av. Driftsklar-indikeringen lyser hela tiden.
Skjut in folien i den främre öppningen på apparaten. Var noga med att den forsegladeänden skjuts in Först.

HÄNVISNING

alla folier, oavsett storlek, skä laggas in i mitten pa den främre oppningen sa att de passerar sensorn.
Dokumentet matas ut pa baksidanigen.
Om inte objektet laminerades fullständigt upprepar du de forsta stegen.

Kallaminering

HÄNVISNING

Om det som ska lamineras inte har passerat alla fyra rullarna inom ca 15 sekunder after att folien har skjutits in i apparaten sā koplas den automatiska returfunktionen in ochprodukten matas ut fram på apparaten ingen.

Om du vill beareta objektet igen trycker du pa knapp.

Stanga av apparaten

Tryck pa knapp. Driftsklar-indikeringen systknar.

Service

Damm och eventuella limrester maste regelbundet tas bort fran laminatorns valsar. Gor da sa har:

Startaparaten enligt den tidigare beskrivningen.
När driftsklar-indikering4 blinkar ihällande skjuter du in rengöringspapperet i apparaten.
Om det blir mycket smuts kvar pa papperet vander du pa det och upprepar atgarden ingen.

Rengöring och vård

I detta kapitel fár du viktig information om rengöring och vård av apparaten.

Det fi nns risk att man branner sig på höljet!

lakta följande sakerhetshänvisningar for att undvika skador:

Vanta tills apparaten har kylts av fullstandigt.

OBS!

Skada på apparaten pga. fukt.

Försakra dig om att ingen fuktkommen in i apparaten vid rengö-ringen, skador kan uppsta som inte kan repareras.

Rengöring

Rengör apparaten med en torr duk. Vid stark nedsmutsning kan du fukta duken lite grand.

Lagring

Om du inte anvander apparaten under en langre tid sca du koppla fran strömmen, dra ut vaggkontakten och lagra den pa en ren, torr platsutan direkt solstrålning.

Felavhjalpning

I detta kapitel fär du information om felsökning och avhjalp vid fel. Ob-Servera hänvisingarna for att undvika risker och skador.

Sakerhetshanvisningar

WARNING

Beakta följande sakerhetshänvisningar for att undvika faror och materialskador:

Reparationer på elektriska apparater fár endast utföras av fac-personal som utbildats av tillverkaren. Osakkunniga reparationer kan leda till allvarlga personskador och skador på apparaten.

Felsökning och atgärder

Tabellen nedan hjälper till vid felsökning och Åtgärder vidindre fel:

Fel Möjlig orsak	Åtgård
Inget medde-lande på dis-playen 5 afterman har tryckt på knappen 8.	På-/Av-knappentrycktes inte in	Tryck på På-/Av-knappenfor att starta
	Nätsladden ej kor-rekt ansluten	Försakra dig om att nitss-ladden sitter i vaggutta-get.
	Vagguttaget haringen ström	Kontrolera säkringarna i ditt hus.
	Apparaten defekt Informera kundtjänsten.
Folier laminerasinte	Temperatur är inteinställd på denfolietjocklek somanvänds.	Ställ in den använda tjockleken på appara-ten genom att trycka på knappen 6.
Det hörns en si-gnal och folienskjuts utigen på framsidan	Produkten som skalarmineras har kanske fastnat eller är forstor für att passera rullarna.	Vänta tills folien matas ut på apparatens framsida.Gör ett nytt fösök afterca 15 sekunder. Kont-rollera hur tjockt objektetär i förhällande till detmaximalt tillåtna!

HÄNVISNING

m du inte kunde losa problemet med hjälp av ovanstaende bör du ta Kontakt med.Var kundtjänst.

Bilaga

Hänvisningar till EG-konformitetsförklaringen

Hama GmbH & Co KG forklarar harmed attenna apparat uppfyller de grundlaggande kraven och ytterligare relevanta bestammelser och foreskrifter i lagspanningsdirektivet 2006/95/EG och EMC-riktlinjen 2004/108/EG.

Du finner en fullständig konformitetsförklaring à Internet under http://www.hama.com

Tekniska data

Matningsspanning 230 V AC
Nätfrekvens 50 Hz
max. strömforbrukning 450 W
Mätt (B x H x D) 44,8 x 11,8 x 18,6 cm
Vikt (netto) 3,8 kg
Vikt (brutto) 4,3 kg
Maximal lamineringsbredd Kapacitet	235 mm
Maximal lamineringstjocklek 0,7 mm
maximal folietjocklek 250 μ.
Maximal uppvärningssted 4 minutes
Maximal hastigkeit 430 mm/minut
Antal värmerullar 4
Värmesystem Värmesko
Växelströmsmotor Växelströmsmotor
Kallaminering Ja
