MODE D'EMPLOI Wintech EBolt MAVIC

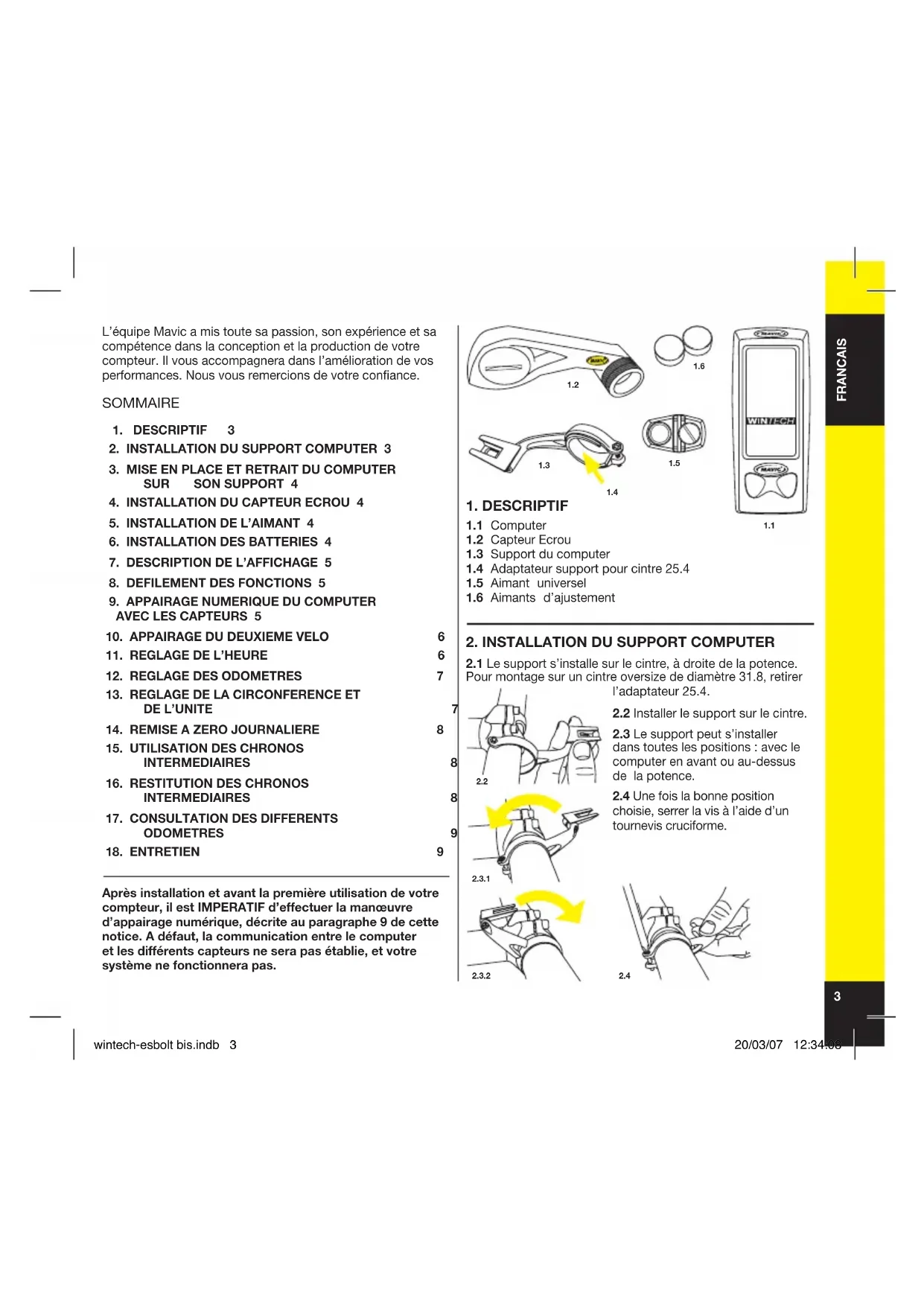

2.1 Le support s’installe sur le cintre, à droite de la potence.

Pour montage sur un cintre oversize de diamètre 31.8, retirer l’adaptateur 25.4.

2.2 Installer le support sur le cintre.

2.3 Le support peut s’installer

dans toutes les positions : avec le computer en avant ou au-dessus de la potence.

2.4 Une fois la bonne position

choisie, serrer la vis à l’aide d’un tournevis cruciforme. L’équipe Mavic a mis toute sa passion, son expérience et sa compétence dans la conception et la production de votre compteur. Il vous accompagnera dans l’amélioration de vos performances. Nous vous remercions de votre confiance. SOMMAIRE

Après installation et avant la première utilisation de votre compteur, il est IMPERATIF d’effectuer la manœuvre d’appairage numérique, décrite au paragraphe 9 de cette notice. A défaut, la communication entre le computer et les différents capteurs ne sera pas établie, et votre système ne fonctionnera pas.

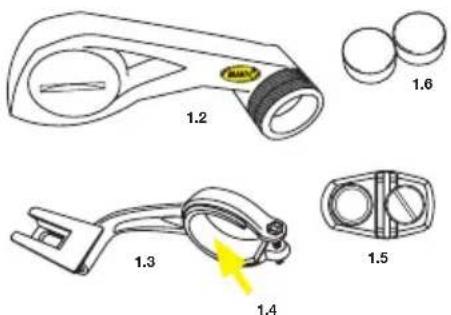

1.4 Adaptateur support pour cintre 25.4

3.1 Faire glisser le computer par l’avant du support jusqu’à

entendre le clic de verrouillage. 3.2. Pour désengager le computer, appuyer sur le bouton situé sous le support et faire glisser le computer vers l’avant du vélo.

4. INSTALLATION DU CAPTEUR ECROU

Le capteur de vitesse de ce compteur est intégré dans un écrou de serrage, compatible avec tous les blocages rapides du marché. Pour l’installer, démonter l’écrou de serrage de votre blocage rapide. Insérer le blocage par le côté gauche de votre vélo, et visser l’écrou électronique du côté droit. Ajuster le serrage de l’écrou de réglage afin de manipuler le levier du blocage vers la position CLOSE avec une force suffisante (consulter son détaillant ou la notice de son blocage en cas de doute).

Une fois le bon serrage trouvé, positionner le capteur vers l’arrière avant de fermer le blocage rapide.

4.2 Vélo Tout Terrain.

Une fois le bon serrage trouvé, positionner le capteur vers le haut avant de serrer le blocage rapide.

6. INSTALLATION DES BATTERIES

Alimentation computer : 1 batterie CR2032 Alimentation capteur de vitesse : 1 batterie CR2032 N’utiliser que ce type de batterie. Mise en place des batteries :

6.1 Retirer la trappe pile en la tournant

d’1/4 de tour dans le sens inverse des aiguilles d’une montre, en s’aidant d’une pièce de monnaie.

6.2 Insérer la batterie dans son

logement, côté + sur le dessus.

6.3 Replacer la trappe pile et la refermer en la

tournant d’1/4 de tour dans le sens des aiguilles d’une montre. Attention à ne pas forcer, sous peine d’endommager l’ensemble. Contrôler l’état du joint d’étanchéité de la trappe pile à chaque changement de pile. Remplacer la trappe pile en cas de détérioration de celui-ci. Toujours effectuer ces opérations dans un milieu sec.

5.1 Positionner le support-aimant sur un rayon de manière

à ce qu’il passe en face de l’un ou l’autre des repères du levier à une distance maximale de 5mm. Pour une utilisation en Vélo Tout Terrain, il peut être nécessaire d’utiliser les aimants d’ajustement afin de réduire la distance entre capteur et aimant (5.2). L’aimant doit être tourné du côté extérieur de la roue.

5.3 À découper pour une utilisation sur rayon Zicral profilé.

• Distance jour Le changement entraîne la remi totalisateur de (M ou KM), cir

heure. Après installat de l’une des ba computeurs), i manœuvre d’a 9 de cette noti Durée de vie de

de manière repères du r une utilisation tiliser les ce entre capteur a roue. Zicral profilé.

9.1 À l’aide du bouton droit, sélectionner l’écran 1 (DST).

Appuyer pendant plus de 4 secondes sur le bouton droit. Le numéro du vélo (BK 1) clignote. Valider par un appui sur le bouton droit.

9.2 La vitesse (0,0) et la cadence de pédalage (0) clignotent.

Faire tourner la roue avant jusqu’à ce que la vitesse s’affiche (en cas d’utilisation de l’option cadence de pédalage, faire de même avec les manivelles). Lorsque la vitesse et la cadence s’affichent, valider par un appui sur le bouton droit.

8. DÉFILEMENT DES FONCTIONS

8.1 Défilement par appui bref sur la touche de droite

• Vitesse instantanée • Vitesse instantanée

• Numéro du vélo utilisé • Numéro du vélo utilisé

R R R 4 sec. Le changement de batterie du computer entraîne la remise à zéro des paramètres : totalisateur de kilomètre, unité de mesure (M ou KM), circonférence de la roue, heure. Après installation, ou changement de l’une des batteries (capteurs ou computeurs), il est impératif de procéder à nouveau à la manœuvre d’appairage numérique décrite au paragraphe 9 de cette notice. Durée de vie des batteries : 12 à 24 mois suivant l’utilisation.

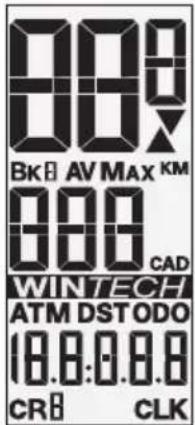

BK 1, 2 ou H : indique le numéro du vélo utilisé AV : vitesse (jusqu’à 99,9) et cadence moyenne (en option - jusqu’à 180) MAX : vitesse (jusqu’à 99,9) et cadence maxi (en option - jusqu’à 180) KM / M : distances en kilomètres ou en miles : indicateur de tendance CAD : cadence de pédalage (en option - jusqu’à 180) ATM : chronomètre (jusqu’à 9h 59mn 59s) DST : distance journalière (jusqu’à 1999,99) ODO : totalisateur de distance (jusqu’à 99.999) CR 1 à 9 : chronomètres intermédiaires CLK : horloge

8.2 Défilement par appui bref sur la touche de gauche

• Vitesse moyenne • Vitesse maxi

• Numéro du vélo utilisé • Numéro du vélo utilisé

• Cadence de pédalage • Cadence de pédalage moyenne (en option) maxi (en option)

• Chronomètre • Totalisateur de distance (odomètre)

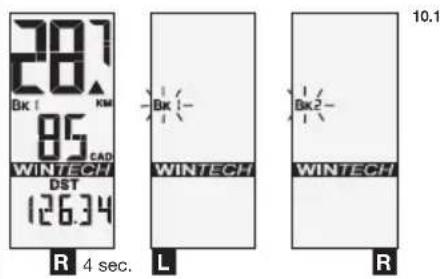

10.1 À l’aide du bouton droit, sélectionner l’écran 1 (DST).

Appuyer pendant plus de 4 secondes sur le bouton droit. Le numéro de vélo (BK 1) clignote. A l’aide du bouton gauche, sélectionner le numéro de vélo choisi : BK 2 pour un deuxième vélo, BK H pour le capteur home-trainer (voir la notice du kit Home-Trainer pour plus d’explications sur son utilisation). Valider par un appui bref sur le bouton droit.

10. APPAIRAGE DU DEUXIÈME VÉLO

Votre compteur Wintech peut être appairé à 2 capteurs de vitesse simultanément, pour vous permettre d’utiliser le même computer sur un deuxième vélo, ou avec une paire de roues d’entraînement. De même, votre compteur Wintech peut reconnaître un capteur prévu spécialement pour Home- Trainer. Une fois les capteurs supplémentaires appairés, votre compteur reconnaîtra quel capteur lui envoie des informations, et se réglera automatiquement sur les paramètres du vélo utilisé, sans que vous n’ayez besoin de procéder à aucune manœuvre. Pour utiliser cette caractéristique, il est nécessaire de se procurer le kit deuxième vélo ref 995 239 01, ou le kit Home-Trainer ref 995 240 01, vendus séparément.

11. RÉGLAGE DE L’HEURE

A l’aide du bouton droit, sélectionner l’écran 2 (CLK). Appuyer pendant plus de 4 secondes sur le bouton droit. La dizaine d’heures clignote. Régler la dizaine d’heures à l’aide du bouton gauche. Valider par le bouton droit. Le chiffre suivant clignote. Régler à l’aide du bouton gauche puis valider par le bouton droit. Procéder de la même façon pour régler les minutes.

Appuyer penda numéro du vélo (1, 2 ou H) avec bouton gauche puis valider ave bouton droit.

l’odomètre du vélo sélectionné modifier le chiff clignotant à l’ai du bouton gau

puis valider et passer au chiff

suivant avec le bouton droit. U fois l’odomètre réglé, valider a

au tableau indic Pour une mesu précise, procé

schéma ci-dess - Faire une mar le pneu et sur au niveau du contact du p

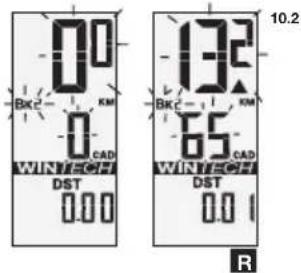

10.2 La vitesse (0,0) et la cadence de pédalage (0) clignotent.

Faire tourner la roue avant jusqu’à ce que la vitesse s’affiche (en cas d’utilisation de l’option cadence de pédalage, faire de même avec les manivelles). Lorsque la vitesse et la cadence s’affichent, valider par un appui sur le bouton droit. L’appairage des capteurs est alors terminé. wintech-esbolt bis.indb 6wintech-esbolt bis.indb 6 20/03/07 12:34:1220/03/07 12:34:12 Cyan quadriMagenta quadriJaune quadriNoir quadri7 FRANCAIS - Effectuer un tour de roue complet et repérer au sol l’endroit où la marque du pneu touche à nouveau le sol. - Mesurer la distance (Ø) entre ces deux points en millimètres.

13.2 À l’aide du bouton gauche, sélectionner l’écran 3 (ATM).

Appuyer pendant plus de 4 secondes sur le bouton droit. Le numéro du vélo clignote et l’affichage CIR apparaît. Modifier au besoin le numéro du vélo (1, 2 ou H) avec le bouton gauche, puis valider avec le bouton droit.

13.3 La valeur par défaut 2105 apparaît, et le chiffre le

plus à gauche clignote. Paramétrer la distance relevée précédemment (en millimètres), en modifiant le chiffre clignotant à l’aide du bouton gauche, puis en validant avec le bouton droit. Une fois la circonférence réglée, valider avec le bouton droit.

13.4 Choisir ensuite l’unité de

distance (Miles ou Kilomètres), à l’aide du bouton gauche. Valider avec le bouton droit. Recommencer au besoin l’opération pour le vélo 2. (CLK). outon droit. La auche. Valider Régler à l’aide droit. nutes.

12.1 À l’aide du bouton gauche, sélectionner l’écran 4 (ODO)

Appuyer pendant plus de 4 secondes sur le bouton droit. Le numéro du vélo clignote. Modifier au besoin le numéro du vélo (1, 2 ou H) avec le bouton gauche, puis valider avec le bouton droit.

l’odomètre du vélo sélectionné : modifier le chiffre clignotant à l’aide du bouton gauche, puis valider et passer au chiffre suivant avec le bouton droit. Une fois l’odomètre réglé, valider avec le bouton droit.

13.1 Pour connaître la circonférence de votre roue, se reporter

au tableau indicatif ci-contre (tab 13.1). Pour une mesure plus précise, procéder selon le schéma ci-dessous : - Faire une marque sur le pneu et sur le sol au niveau du point de contact du pneu sur le sol. Pneu Ø Pneu Ø26’’x1,5 2020 700Cx19 210026’’x1,75 2070 700Cx20 211026’’x1,9 2090 700Cx23 213026’’x2,0 2110 700Cx25 214026’’x2,1 2130 700Cx28 215026’’x2,2 2150 700Cx32 217026’’x2,3 2170650Cx19 1930 650Cx23 1990

ODOMÈT A l’aide du bou Appuyer sur le différents odo

s’affichent en b (2 secondes pa écran). L’affichage revient ensuite automatiquem

à zéro des pa (M ou KM), c changement d d’appairage.

• Bien qu’étan systèmes élec

• Bien que sup déconseillé d différents com

16. RESTITUTION DES CHRONOS

INTERMÉDIAIRES A l’aide du bouton gauche, sélectionner l’écran 3 (ATM). Appuyer sur le bouton gauche pendant 2 secondes pour afficher en boucle (2 secondes par écran) les données correspondant au premier chrono intermédiaire (CR 1) : temps du chrono, distance effectuée, vitesse moyenne. Appuyer brièvement sur le bouton gauche pour passer au chrono suivant. Appuyer sur le bouton gauche pendant 2 secondes pour sortir du mode restitution et revenir à l’affichage normal.

15. UTILISATION DES CHRONOS

INTERMÉDIAIRES En cours de sortie, vous avez la possibilité de déclencher jusqu’à 9 chronomètres intermédiaires, pour vous permettre d’évaluer vos performances sur une ascension ou un tronçon spécifique. Attention, le chrono ne se déclenchera que pendant une sortie, c’est à dire lorsque le compteur indique déjà une vitesse. A partir de n’importe quel écran, en cours de sortie, appuyer sur le bouton droit pendant 2 secondes jusqu’à ce que le symbole CR clignote. Le premier chrono (CR 1) démarre lorsque vous relâchez le bouton droit. Pendant l’utilisation d’un chrono intermédiaire, le temps du

chrono remplace la donnée ATM dans l’écran 3. Appuyer à nouveau sur le bouton droit pour arrêter le premier chrono intermédiaire. Un nouvel appui de 2 secondes sur le bouton droit démarre le chrono intermédiaire suivant (CR 2), et ainsi de suite jusqu’à atteindre 9 chronos intermédiaires possibles.

14. REMISE À ZÉRO JOURNALIÈRE

A partir de n’importe quel écran, appuyer sur les boutons gauche et droit simultanément pendant 2 secondes pour remettre à zéro les données journalières : - ATM - DST - Vitesse moyenne - Vitesse maximale - Cadence moyenne - Cadence maximale - Chronos intermédiaires

ODOMÈTRES A l’aide du bouton gauche, sélectionner l’écran 4 (ODO). Appuyer sur le bouton gauche pendant 2 secondes. Les différents odomètres (vélo 1, vélo 2, home-trainer, total) s’affichent en boucle (2 secondes par écran). L’affichage revient ensuite automatiquement à l’écran 4 (ODO).

• Changement de batteries : utiliser exclusivement des batteries type CR2032 (computer et capteurs).

• Le changement de batterie du computer entraîne la remise à zéro des paramètres suivants : odomètre, unité de mesure (M ou KM), circonférence de la roue, heure. Après chaque changement de batteries, penser à recommencer l’opération d’appairage.

• Durée de vie des batteries : 12 à 24 mois suivant l’utilisation.

• Bien qu’étant étanches, il est déconseillé de passer les systèmes électroniques au jet haute pression.

• Bien que supportant solvants et produits pétroliers, il est déconseillé d’utiliser ce type de produit pour l’entretien des différents composants. n 3 (ATM). ndes pour données e (CR 1) : temps

r passer au ndes pour sortir mal.

• Conseil : utiliser l’eau tiède, éventuellement savonneuse et essuyer ensuite avec un chiffon sec.

• Ne pas laisser le computer exposé au soleil (derrière une vitre de pare-brise par exemple) lorsqu’il n’est pas utilisé.

• Ne démonter aucun composant, la garantie ne s’appliquera pas.

• La pratique du vélo est un sport qui peut demander une activité physique intense et présenter des risques variables selon les itinéraires et l’environnement. N’oubliez pas de surveiller la route et la circulation. Portez un casque.

• Les caractéristiques, la forme et la présentation générale sont sujettes à modification sans avis préalable. Evacuation des équipements usagés par les utilisateurs dans les foyers privés au sein de l’Union Européenne : La présence de ce symbole sur le produit ou sur son emballage indique que vous ne pouvez pas vous débarrasser de ce produit de la même façon que vos déchets courants. Au contraire, vous êtes responsables de l’évacuation de vos équipements usagés, et à cet effet, vous êtes tenus de les remettre à un point de collecte agréé pour le recyclage des équipements électriques et électroniques usagés. Le tri et le recyclage séparés de vos équipements usagés permettent de préserver les ressources naturelles et de s’assurer que ces équipements sont recyclés dans le respect de la santé humaine et de l’environnement. Pour plus d’informations sur les lieux de collecte des équipements usagés, veuillez contacter votre mairie, votre service de traitement des déchets ménagers ou le magasin où vous avez acheté le produit. Spécifications techniques :

• Transmission : La technologie de transmission d’informations par ondes numériques codées (WIN®) assure une fiabilité optimale. Cependant, des perturbations peuvent se produire à proximité d’appareils électriques, de lignes à haute tension...

• Température normale de fonctionnement : de 0°C à +50°C / 25°F à 122°F.

rêter le premier droit démarre le suite jusqu’à

2 sec. wintech-esbolt bis.indb 9wintech-esbolt bis.indb 9 20/03/07 12:34:1520/03/07 12:34:15 Cyan quadriMagenta quadriJaune quadriNoir quadrin’aura pas été assurée par le Service Après-Vente Mavic ou son représentant dans le pays concerné (1). Cette garantie ne couvre pas les produits dont le numéro de série ou les éléments d’identifications ont été supprimés ou détériorés. Cette garantie ne s’applique pas aux produits “Spécial Service Course Mavic

” (2). Cette garantie n’exclue pas les droits spécifiques à chaque pays. Un consommateur peut avoir d’autres droits en fonction de son lieu de résidence. Certaines juridictions ne prévoient pas l’exclusion ou la limitation de dommages spécifiques, accessoires ou consécutifs, ou les limitations sur la durée de la garantie-; ces exclusions et limitations ne s’appliquent donc pas à tous. Des taxes locales, tarifs douaniers ou frais d’envoi peuvent être appliqués. Aux Etats-Unis, des droits additionnels différents d’un état à un autre peuvent également être appliqués. Si une partie de cette garantie se trouvait être inapplicable par une procédure administrative ou judiciaire, les autres parties resteraient applicables.

RECLAMATION AU TITRE DE LA GARANTIE

PROCEDURE Les revendeurs agréés sont à la disposition des utilisateurs pour gérer toute réclamation pour garantie. Le revendeur agréé devra obtenir auprès du Service Après- Vente Mavic

(ou de son représentant dans le pays concerné (1)) un accord préalable de retour au titre de la garantie. Le produit complet, accompagné d’une preuve de la date d’achat (carte de garantie datée, signée et tamponnée par le revendeur agréé ou autre preuve de la date d’achat…) sera expédié par le revendeur agréé au Service Après-Vente Mavic

(ou à son représentant dans le pays concerné (1)) qui assurera l’intervention. Le nouveau produit ou le produit réparé sera retourné au revendeur agréé.

La carte de garantie imprimée sur ce document doit être datée, signée et tamponnée par le revendeur agréé et est à conserver précieusement sans limitation de durée. Elle devra être utilisée pour toute réclamation. (1) Liste à jour disponible sur simple demande à MAVIC 74996 ANNECY Cedex 9. (2) Les réclamations effectuées par un autre moyen ou sans accord de retour ne pourront pas être prises en compte.

GARANTIE 2 ANS MAVIC

Les produits Mavic achetés par l’intermédiaire d’un revendeur agréé sont garantis contre tout vice pendant une durée de 2 ans à compter de la date d’achat par le premier utilisateur dans les conditions définies ci-après. Afin de pouvoir faire jouer la garantie, le consommateur doit donc impérativement conserver sa preuve d’achat comportant la date et le nom du revendeur agréé et suivre la procédure indiquée. OBLIGATIONS En cas de vice sur l’un des ses produits, Mavic

s’engage à effectuer le remplacement ou la réparation, à sa discrétion, du produit ou de l’élément reconnu défectueux, ceci constituant la seule obligation de Mavic

. Par ailleurs, dans certains pays, Mavic

peut être également tenu d’assurer toute garantie légale prévue par la législation en vigueur pour la protection des consommateurs. A cet égard, en France, Mavic

assure la garantie légale des vices cachés dans les conditions et limites fixées par les articles 1641 et suivants du Code Civil. LIMITATION Cette garantie ne couvre pas les conséquences de l’usure normale, les dommages résultant du transport, du stockage, d’accidents, de négligence, de chocs ou de chutes, du non respect du guide d’utilisation et / ou des conseils ou préconisation d’utilisation, d’un montage incorrect ou avec des produits non compatibles, d’un mauvais entretien, d’une utilisation anormale ou incorrecte, de modification ou de l’altération du produit. Les conditions de la garantie Mavic ne s’appliquent pas aux produits achetés à des revendeurs autres que les revendeurs agréés par Mavic, y compris la garantie de conformité des produits. Cette garantie n’est pas transférable et n’est applicable qu’au premier acheteur. Cette garantie ne couvre pas les conséquences de l’usure normale des pièces dites d’usure comme les surfaces de freinage des jantes (si freinage sur jantes), les patins de freins, les roulements, les cliquets, les joints, les galets de dérailleur arrière, les batteries… Cette garantie ne couvre pas les produits dont la réparation

Conformité / Conformity CE Le symbole CE est utilisé pour indiquer la conformité de ce produit avec les directives 89/336/CEE et 99/5/CEE. The CE mark is used to mark conformity with the European Union directives 89/336/CEE and 99/5/CEE.
