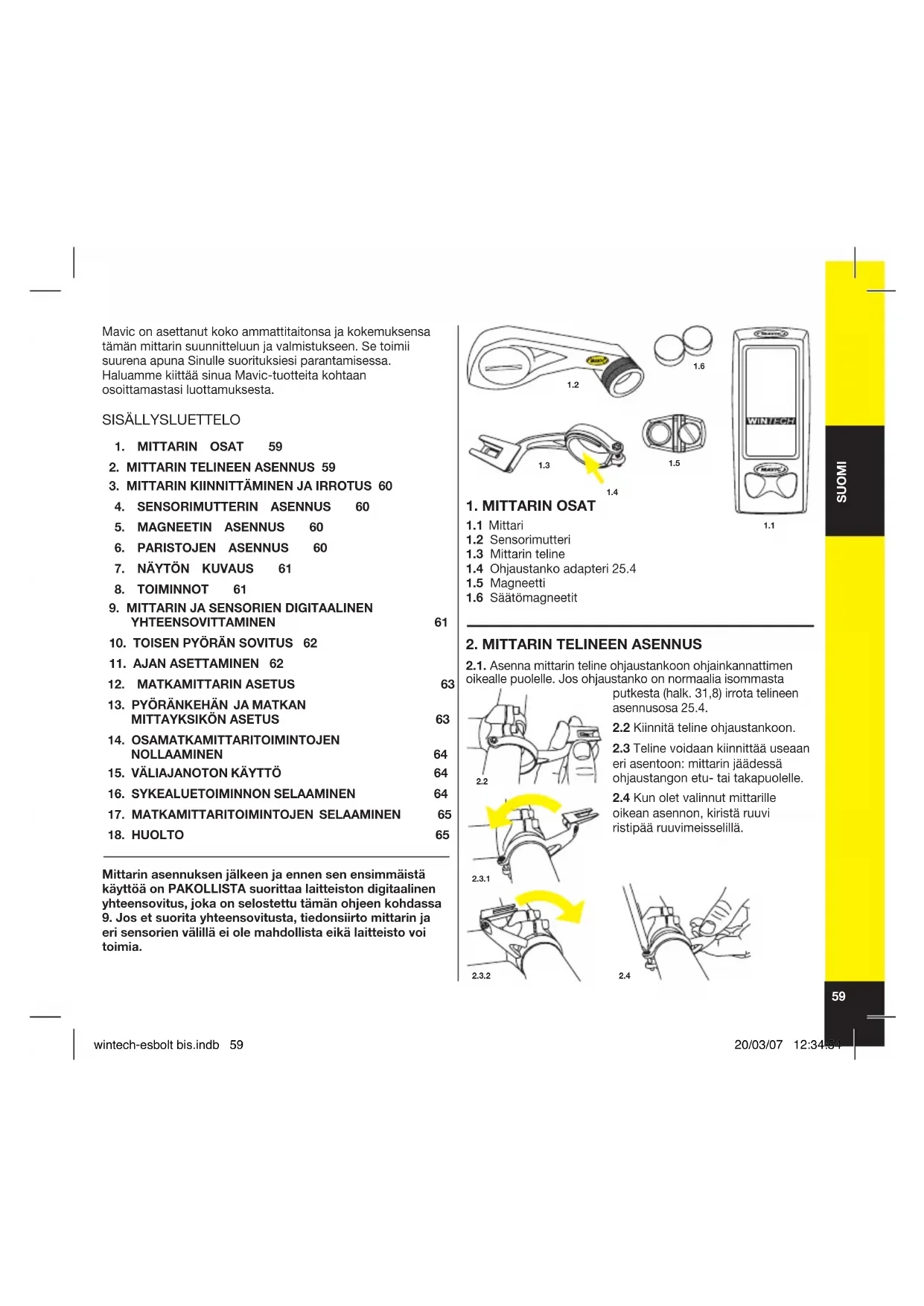

KÄYTTÖOHJE Wintech EBolt MAVIC

2.1. Asenna mittarin teline ohjaustankoon ohjainkannattimen oikealle puolelle. Jos ohjaustanko on normaalia isommasta putkesta (halk. 31,8) irrota telineen asennusosa 25.4.

2.2 Kiinnitä teline ohjaustankoon.

2.3 Teline voidaan kiinnittää useaan

eri asentoon: mittarin jäädessä ohjaustangon etu- tai takapuolelle.

2.4 Kun olet valinnut mittarille

oikean asennon, kiristä ruuvi ristipää ruuvimeisselillä. Mavic on asettanut koko ammattitaitonsa ja kokemuksensa tämän mittarin suunnitteluun ja valmistukseen. Se toimii suurena apuna Sinulle suorituksiesi parantamisessa. Haluamme kiittää sinua Mavic-tuotteita kohtaan osoittamastasi luottamuksesta. SISÄLLYSLUETTELO

Mittarin asennuksen jälkeen ja ennen sen ensimmäistä käyttöä on PAKOLLISTA suorittaa laitteiston digitaalinen yhteensovitus, joka on selostettu tämän ohjeen kohdassa

9. Jos et suorita yhteensovitusta, tiedonsiirto mittarin ja

eri sensorien välillä ei ole mahdollista eikä laitteisto voi toimia.

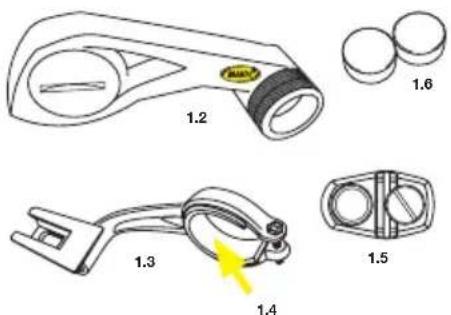

1.4 Ohjaustanko adapteri 25.4

wintech-esbolt bis.indb 59wintech-esbolt bis.indb 59 20/03/07 12:34:5420/03/07 12:34:54 Cyan quadriMagenta quadriJaune quadriNoir quadri60 SUOMI matkan mittayk ympärysmitta, k Asennuksen ta jälkeen (senso välttämätöntä digitaalinen y

esitetty tämän Pariston kestoik

3. MITTARIN KIINNITTÄMINEN JA IRROTUS

3.1 Työnnä mittari etupuolelta telineeseen kunnes se lukittuu

napsahtaen paikalleen.

3.2 “Irrota mittari telineestä painamalla sen alla olevaa

lukituspainiketta ja työntämällä samalla mittaria eteenpäin.”

4. SENSORIMUTTERIN ASENNUS

Nopeussensori on tässä mittarissa yhteenrakennettuna kiinnitysmutterin kanssa, joka on yhteensopiva markkinoilla olevien pikalukkojen kanssa. Asenna se irrottamalla pikalukon kiristysmutteri. Kiinnitä pikalukko pyörään vasemmalta sivulta ja kiinnitä elektroniikalla varustettu kiinnitysmutteri pyörän oikealta sivulta. Säädä pikalukitus niin, että saat kohtuullisella voimalla painettua pikalukitusvivun kiinni (CLOSE- asento). (Kysy tarvittaessa neuvoa myyjäliikkeestä tai katso lisätietoja pyörän navan ohjeesta).

Aseta sensori eteenpäin ennen pikalukitusvivun kiristämistä.

Aseta sensori ylöspäin ennen pikalukitusvivun kiristämistä.

6. PARISTOJEN ASENNUS

Mittarissa käytettävä paristo: 1 kpl CR2032 tyyppi. Sensorissa käytettävä paristo: 1 kpl CR2032 tyyppi. Käytä vain yllämainittua paristotyyppiä. Paristojen asentaminen:

6.1 Avaa paristokotelon kansi

kääntämällä sitä neljänneskierros vastapäivään esim. kolikolla.

6.3 Aseta paristokelon kansi paikoilleen ja sulje se

kiertämällä sitä neljännes kierros myötäpäivään. Älä käytä tarpeetonta voimaa, joka saattaa vaurioittaa laitetta. Tarkasta paristoketolon kannen tiiviste aina pariston vaihdon yhteydessä. Korvaa kansi uudella jos tiiviste on vioittunut. Suorita yllämainitut toimenpiteet aina kuivassa tilassa. Mittarin paristonvaihto nollaa ja tyhjentää seuraavien toimintojen muistit: kokonaismatka,

5.1 Kiinnitä magneetti pinnaan niin, että se on vastapäätä

toista tasomerkeistä ja enintään 5 mm etäisyydellä. Maastopyörässä saattaa olla tarpeen käyttää säätömagneetteja lyhentämään sensorin ja magneetin välistä etäisyyttä. (5.2). Magneetin tulee osoittaa vanteesta ulospäin.

5.3 Leikkaa nämä kohdat jos käytät matalaprofiilisia Zicral

wintech-esbolt bis.indb 60wintech-esbolt bis.indb 60 20/03/07 12:34:5420/03/07 12:34:54 Cyan quadriMagenta quadriJaune quadriNoir quadri61 SUOMI matkan mittayksikkö (km tai m), pyörän ympärysmitta, kello. Asennuksen tai paristojen vaihdon jälkeen (sensori tai mittari), on välttämätöntä suorittaa laitteiston digitaalinen yhteensovitus, joka on esitetty tämän ohjeen kohdassa 9. Pariston kestoikä: 12 – 24 kk, käytöstä riippuen. yppi. yyppi. e se

vastapäätä dellä. gneetin välistä ofiilisia Zicral

9.1 Valitse oikealla painikkeella näyttö 1 (DST). Paina oikeaa

painiketta yli 4 sekunnin ajan. Pyörän numero (BK 1) vilkkuu. Hyväksy toiminto oikealla painikkeella.

9.2 Nopeus- (00) ja kampikierrosnäyttö (0) vilkkuvat.

Pyöritä etupyörää kunnes nopeus tulee näyttöön (jos käytät kampikierrosnäyttöä, pyöritä poljinkampia myös). Kun nopeus- ja kampikierrokset ovat näytöllä valitse toiminto oikealla painikkeella.

8.1 Näytön selaaminen, paina oikeaa painiketta lyhyesti:

• Käytettyjen pyörien määrä • Käytettyjen pyörien määrä

• Kampikierrokset (lisävaruste) • Kampikierrokset (lisävaruste)

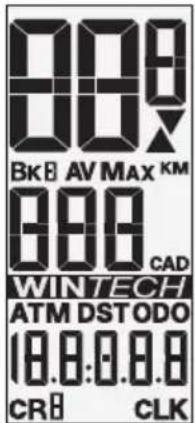

BK 1, 2 or H : Käytettyjen pyörien numerot AV : Keskinopeus (99.9 asti) tai kampikierrokset (lisävaruste – 180 asti) MAX : Maksimi nopeus (99.9 asti) tai kampikierrokset (lisävaruste – 180 asti) KM / M : Etäisyys kilometreinä tai maileina : Seurantanuolet CAD : Kampikierrokset (lisävaruste – 180 asti) ATM : Ajanotto (9 h 59 min 59 s asti) DST : Osamatka (1999.99 asti) ODO : Kokonaismatka (99.999 asti) CR 1 to 9 : Väliaikamittaus CLK : Kello

8.2 Näytön selaaminen, paina vasenta

painiketta lyhyesti: Näyttö 3 Näyttö 4

• Keskinopeus • Maksimi nopeus

• Käytettyjen pyörien määrä • Käytettyjen pyörien määrä

• Keskikampikierrosnopeus • Maksimi kampikierrokset (lisävaruste) (lisävaruste)

Näyttö 2Näyttö 1 R R

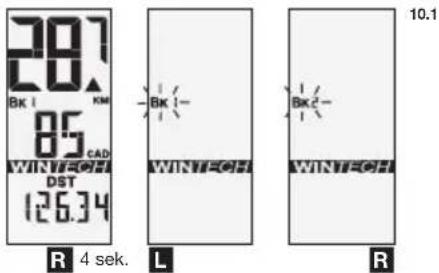

10.1 Valitse oikealla painikkeella näyttö 1 (DST).

Paina oikeaa painiketta yli 4 sekunnin ajan. Pyörän numero (BK 1) vilkkuu. Valitse vasemmalla painikkeella käytettävä pyörä: BK 2 toiselle pyörälle, BK H kotiharjoituslaitteelle (katso Kotiharjoituslaitteen ohjeesta lisätiedot laitteen käytöstä). Hyväksy toiminto painamalla lyhyesti oikeaa painiketta.

10. TOISEN PYÖRÄN SOVITUS

Wintech mittariin voidaan sovittaa kaksi nopeussensoria samanaikaisesti. Näin voit käyttää samaa mittaria toisessa pyörässä tai harjoituspyöräparin kanssa. Samalla lailla Wintech-mittari tunnistaa nopeussensorin, joka on suunniteltu erityisesti kotiharjoituslaitetta varten. Kun lisäsensori on kerran sovitettu yhteen mittarin kanssa, se tunnistaa mikä sensori lähettää signaalin ja säätää automaattisesti valitun pyörän mukaiset asetukset ilman että sinun täytyy itse tehdä asialle mitään. Voidaksesi hyödyntää tätä ominaisuutta, sinulla täytyy olla käytössä lisäsarja toista pyörää varten no. 995 239 01 tai lisäsarja kotiharjoituslaitteelle no. 995 240 01, jotka ovat erikseen myytävänä.

11. AJAN ASETTAMINEN

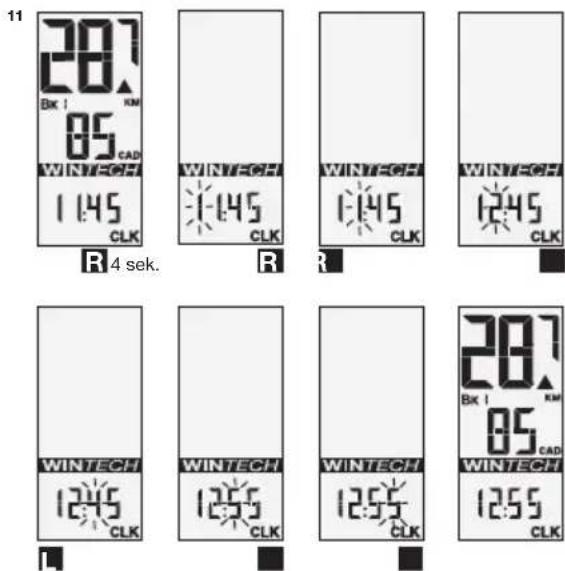

Valitse oikealla painikkeella näyttö 2 (CLK). Paina oikeaa painiketta yli 4 sekunnin ajan. Tuntinäyttö vilkkuu. Aseta tuntinäyttö vasemmalla painikkeella. Hyväksy toiminto oikealla painikkeella. Seuraava numero vilkkuu. Aseta tuntinäyttö vasemmalla painikkeella ja hyväksy toiminto oikealla painikkeella. Aseta minuuttinäyttö samalla tavalla.

Paina oikeaa pa vilkkuu. Valitse numero (1, 2 ta ja hyväksy toi

sitten oikealla painikkeella.

matkamittari valitulle pyörälle muuta vilkkuvaa numeroa vasem painikkeella, hyväksy toimin

ja siirry oikealla painikkeella seuraavaan numeroon. Ku

valmiiksi, hyväk toiminto oikeall painikkella.

vastaava kehän toimi seuraavas - Laita renkaase lattiaan merkk kohtaavat tois - Työnnä pyörää kunnes renkaa merkitty kohta yhden täyden Merkkaa paik

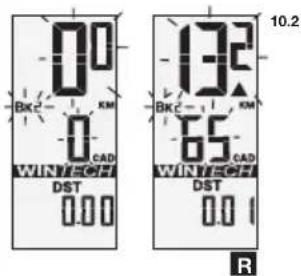

10.2 Nopeus- (00) ja kampikierrosnäyttö (0) vilkkuvat.

Pyöritä etupyörää kunnes nopeus tulee näyttöön (jos käytät kampikierrosnäyttöä, pyöritä poljinkampia myös). Kun nopeus- ja kampikierrokset ovat näytöllä valitse toiminto oikealla painikkeella. Sensorien sovittaminen mittariin on nyt tehty. wintech-esbolt bis.indb 62wintech-esbolt bis.indb 62 20/03/07 12:34:5620/03/07 12:34:56 Cyan quadriMagenta quadriJaune quadriNoir quadri63 SUOMI - Mittaa lattiamerkkien välinen matka (Ø) millimetreissä.

13.2 Valitse vasemmalla painikkeella näyttö 3 (ATM).

Paina oikeaa painiketta yli 4 sekunnin ajan. Pyörän numero vilkkuu ja CIR tulee näytöön. Valitse tarvittaessa vasemmalla painikkeella pyörän numero (1, 2 tai H), ja hyväksy toiminto sitten oikealla painikkeella.

13.3 Näyttöön tulee oletusarvona 2105,

ja vasen numeroista vilkkuu. Aseta mittariin aiemmin mittaamasi matka (millimetreissä) muuttamalla vasemmalla painikkeella vilkkuvan numeron arvoa, ja hyvksymällä se oikealla painikkeella. Kun pyöränkehän arvo on saatu asetettua mittariin, hyväksy toiminto oikealla painikkeella.

13.4 Valitse seuraavaksi

vasemmalla painikkeella matkan mittayksikkö (maili tai kilometri). Hyväksy toiminto oikealla painikkeella. Toista toimenpiteet tarvittaessa toiselle käytettävälle pyörälle (bike 2). ntinäyttö väksy toiminto . Aseta toiminto

12.1 Valitse vasemmalla painikkeella näyttö 4 (ODO).

Paina oikeaa painiketta yli 4 sekunnin ajan. Pyörän numero vilkkuu. Valitse tarvittaessa, vasemmalla painikkeella pyörän numero (1, 2 tai H), ja hyväksy toiminto sitten oikealla painikkeella.

matkamittari valitulle pyörälle: muuta vilkkuvaa numeroa vasemalla painikkeella, hyväksy toiminto ja siirry oikealla painikkeella seuraavaan numeroon. Kun matkamittarin asetus on saatu valmiiksi, hyväksy toiminto oikealla painikkella.

13.1 Tarkista taulukosta (ktso. kohta 13.1) pyöräkokoasi

vastaava kehänmitta. Jos haluat tarkan pyöränkehän mitan, toimi seuraavasti: - Laita renkaaseen ja lattiaan merkki jossa ne kohtaavat toisensa. - Työnnä pyörää eteenpäin kunnes renkaaseen merkitty kohta on tehnyt yhden täyden kierroksen. Merkkaa paikka lattiaan. TyreØTyreØ26’’x1,5 2020 700Cx19 210026’’x1,75 2070 700Cx20 211026’’x1,9 2090 700Cx23 213026’’x2,0 2110 700Cx25 214026’’x2,1 2130 700Cx28 215026’’x2,2 2150 700Cx32 217026’’x2,3 2170650Cx19 1930 650Cx23 1990

Valitse vasemm Paina vasenta p matkamittaritoi kokonaismatk

näyttö). Näyttö palautuu

• Pariston vaiht (mittarissa ja

• Mittarin parist seuraavat toim pyöränkehän jokaisen pari

• Vaikka elektro joutumista alt

16. VÄLIAJANOTTOTOIMINTOJEN SELAAMINEN

Valitse vasemmalla painikkeella näyttö 3 (ATM). Paina vasenta painiketta 2 sekunnin ajan saadaksesi näyttöön ensimmäisen väliajanoton (CR 1) tallentamat tiedot. Tiedot tulevat näyttöön 2 sekunniksi kerrallaan: väliaika, ajettu matka, nopeus. Paina lyhyesti vasenta painiketta vaihtaaksesi seuraavaan väliaikatoimintoon. Lopeta toimintojen selaaminen ja palaa normaali näyttötilaan painamalla vasenta painiketta 2 sekunnin ajan.

15. VÄLIAJANOTON KÄYTTÖ

Sinulla on ajon aikana mahdollisuus käyttää 9 eri väliaikatoimintoa joiden avulla voit arvioida suoritustasi tietyissä nousuissa tai matkaosuuksissa. Muista, että väliajanmittaus käynnistyy ajon aikana, esim. silloin kun mittari näyttää jo ajonopeutta. Voit ajon aikana missä tahansa näytössä painaa oikeaa painiketta 2 sekunnin ajan jolloin CR-merkki alkaa vilkkua. Ensimmäinen väliaikamittaus (CR 1) käynnistyy kun vapautat oikean painikkeen. Kun käytät väliajanottotoimintoa, ajanotto korvaa ATM- toiminnon näytössä 3.

Pysäytä ensimmäinen väliajanotto painamalla oikeaa painiketta. Aloita seuraava väliajanotto (CR 2), painamalla oikeaa painiketta 2 sekunnin ajan. Toimi vastaavasti kaikkien 9 mahdollisen ajanoton kanssa.

14. OSAMATKATOIMINTOJEN NOLLAAMINEN

Missä tahansa näytössä, paina samanaikaisesti vasenta ja oikeaa painiketta 2 sekunnin ajan, jolloin mittarin seuraavat osamatkatoiminnot asettuvat nollaan: - ATM, Ajanotto - DST, Osamatkamittari - Keskinopeus - Maksimi nopeus - Keskikampikierrosnopeus - Maksimi kampikierrosnopeus - Väliajanotto

Valitse vasemmalla painikkeella näyttö 4 (ODO). Paina vasenta painiketta 2 sekunnin ajan. Eri matkamittaritoiminnot (bike 1, bike 2, kotiharjoituslaite, kokonaismatka) tulevat kiertäen näyttöön (2 sekuntia per näyttö). Näyttö palautuu automaattisesti näyttötilaan 4 (ODO).

• Pariston vaihto: käytä ainoastaan CR2032 paristoja (mittarissa ja sensorissa).

• Mittarin pariston vaihtaminen nollaa automaattisesti seuraavat toiminnot: matkamittari, mittayksikkö (M tai KM), pyöränkehän mitta, aika. Muista toistaa yhteensovittaminen jokaisen pariston vaihdon jälkeen.

• Pariston käyttöikä: 12 - 24 kuukautta käytöstä riippuen.

• Vaikka elektroniset järjestelmät ovat vesitiiviitä, vältä niiden joutumista alttiiksi voimakkaalle painevedelle. LAAMINEN

aksesi näyttöön edot. Tiedot ka, ajettu matka, seuraavaan ali näyttötilaan

• Vältä öljy- ja liuotinpohjaisten aineiden käyttöä mittarin ja sen osien huollossa, vaikka sen rakenne onkin suunniteltu kestämään ko. aineet.

• Vihje: käytä puhdistukseen haaleaa vettä sekä tarvittaessa saippuaa ja kuivaa lopuksi pehmeällä kankaalla.

• Älä jätä mittaria alttiiksi suoralle auringon valolle (esim.auton kojelau- dalle) kun se ei ole käytössä.

• Älä avaa/pura mitään laitteiston osia. Se johtaa takuun raukeamiseen.

• Polkupyöräily on hyvää fyysistä kuntoa vaativa urheilulaji ja siihen liittyy vaaratekijöitä valitun reitin ja ympäristön mukaisesti. Oman turvallisuutesi vuoksi muista tarkkailla tietä ja seurata liikennettä. Muista käyttää suojakypärää.

• Tuotteen ominaisuudet, muotoilu ja yleinen esittäminen voivat muuttua ilman eri ilmoitusta. Ohjeet ongelmajätteiden hävittämiseen kotitalouksissa Tämä merkki tuotteessa tai sen pakkauksessa osoittaa ettei sitä tule hävittää yhdessä normaalien talousjätteiden kanssa. Sen sijaan on omistajan velvollisuus huolehtia, että käytöstä poistettava laite toimitetaan asianmukaiseen sähkölaitteiden kierrätyspisteeseen hävitettäväksi. Käytöstä poistettavan laitteen asianmukainen kierrättäminen säästää luontoa ja varmistaa että laite kierrätetään tavalla joka suojelee ihmisiä ja ympäristöä. Lisätietoja käytöstä poistettujen laitteiden kierrättämisestä saat paikkakuntasi viranomaisilta sekä kodinkoneita myyvistä liikkeistä. TEKNISET TIEDOT

• Lähetin: käytössä oleva digitaalisesti koodattu radiosignaaliteknologia ( WIN®) takaa optimaalisen luotettavuuden. Häiriöitä saataa kuitenkin esiintyä sähkölaitteiden, suurjännitelinjojen ja vastaavien läheisyydessä.

• Normaali käyttölämpötila: -10 - +50°C / 14°F - 122°F. Vältä pitkään kestävää säilytystä paikassa jossa mittari altistuu auringonvalolle. oikeaa oikeaa aikkien
