MODE D'EMPLOI TH904 MTX Audio

Merci d'avoir fait confiance à MTX en achetant un amplificateur hautes performances de la série THUNDER. Une bonne installation combinée à des subwoofers MTX adaptés donnera des résultats hallucinants. Elle vous permettra de tenir éveillé vos voisins pendant des heures (des nuits), de couper le souffle à vos amis et de renvoyer dans leur bac à sable les petits joueurs...

Caractéristiques :

• Amplificateur 4 canaux Classe-AB
• Puissance certifiée CEA2006 :

• Passe Haut (HPF) 12dB/oct variable de 40Hz à 8000Hz
• Passe Bas (LPF) 12dB/oct variable de 40Hz à 8000Hz
• Passe Bande (BPF) 12dB/oct variable de 40Hz à 8000Hz
  • Rapport Signal/Bruit (1 watt) : >81dB
• THD+Noise (Distortion) (1 watt): ≤0,25%
• Réponse en fréquence (±1dB) : 20Hz-20000Hz
  • Niveau de sensibilité RCA : 100mV à 6V
  • Dimensions: 383mm x 213mm x 52,5mm
• Entrées haut niveau avec technologie "Smart Engage"

Fonctionnalités :

• XTC - (Xtant Technology Cooling) - Système de refroidissement par air forcé. Le radiateur d'aluminium interne est équipé de ventilateurs silencieux qui maintiennent une température constante quelquesoit la température extérieure. Ce système thermorégulé refroidit aussi les transfos et les filtres. Bref, même au beau milieu de l'été, à fond depuis une heure, l'ampli ne coupe pas pour protection thermique. C'est top pour la fiabilité...
• Pure N-Channel Technologie - Brevet N°: US05631608 et N°: US05783970 - Les amplificateurs MTX utilisent des MOSFET de type N-Channel pour l'alternance positive et négative sur les étages de puissance. Aucun circuit additionnal n'est nécessaire pour compenser le manque d'efficacité des MOSFET de type P-Channel. Le côté positif et le côté négatif ont exactement la même puissance utile et la même efficacité. Malin...
• EAF Technology (Efficient Auto Former) - Brevet N°: US05598325 - Ce brevet concerne nos transformateurs qui servent à élever la tension dans l'amplificateur. Le bobinage avec connexions serie entre primaire et secondaire nous permet d'en réuire la taille de 30% à 50% tout en augmentant leur efficacité. Merci qui ?
• Smart Engage™ Technology - Brevet N°: US06556683 - L'ampli s'allume et s'éteint par détection de signal avec les entrées haut niveau. Plus besoin de câble "remote", plus besoin de démonter le tableau de bords à la recherche d'un (+) après contact... Merci MTX !
• Entrées Bi-Level - Amplificateur compatible avec les entrées bas niveau (RCA) et les entrées haut niveau (câbles haut-parleurs)

Réglages

Gain Xover Frequ. WAVIV Channel 1/2 3 High Pass Xover Frequ. WAVIV Input Xover Frequ. WAVIV Channel 2/4 3 High Pass Xover Frequ. WAVIV Power en

Connecteurs

○ RL ○ BRIDGE + FR ○ ○ RL ○ RRI + 8 MTX® AUDIO L-FRINT INPUT R-REAR L-REAR R-REAR 7 9 THERM PROTECT 10 11 12 REM 6ND 13 14

Réglages :

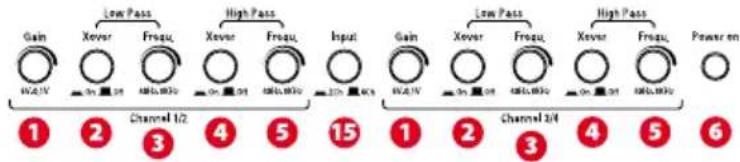

Niveau de sensibilité (Gain) – Ce réglage permet d'aligner la sensibilité de votre ampli avec celle de votre source. Elle varie sur l'amplificateur de 0,1 à 6V. Cette commande n'est pas un volume ! Cela ne sert à rien de la mettre à fond.

Ajuster le niveau de sensibilité (Gain)

1. Tourner le potentiomètre dans le sens contraire des aiguilles d'une montre (au minimum)
2. Avec une chanson bien dynamique, monter le volume de la source au 3/4 du volume maxi
3. Augmenter le potentiomètre "Gain" jusqu'à entendre de la distortion (son dégradé)
4. Diminuer le niveau d'une heure sur le potentiomètre
5. Votre amplificateur est calibré avec la source

2 Commutateur filtre actif passe-bas (LP X-over) - En position enfoncé, le filtre actif passe-bas est en fonction. Le filtre passe-bas élmine les hautes fréquences. C'est utile pour filter un sub, le haut d'un médium ou le haut d'un woofer.

3 Réglage de la fréquence de coupure passe-bas (LP X-over) - Ce potentiomètre permet d'ajuster la fréquence de coupure passe-bas de 40 à 8000Hz (12dB/oct)

4 Commutateur filtre actif passe-haut (HP X-over) - En position enfoncé, le filtre actif passe-haut est en fonction. Le filtre passe-haut élmine les basses fréquences. C'est utile pour filter un kit, un grave, un medium ou encore un tweeter.

5 Réglage de la fréquence de coupure passe-haut (HP X-over) - Ce potentiomètre permet d'ajuster la fréquence de coupure passe-haut de 40 à 8000Hz (12dB/oct)

2 4 Filtre actif passe-bande (BP X-over) - En activant les deux filtres actifs passe-bas (2) et passe-haut (4), on obtient un filtre passe-bande. Ce type de filtre est très utile pour filtrer les woofers et les médiums dans un système actif complet. Utiliser les potentiomètres (3) et (5) pour ajuster les fréquences de coupures.

Attention : lorsque les deux filtres actifs LP et HP sont désactivés, le préampli est en position "Directe". On obtient alors la meilleure qualité sonore possible.

6 LED Power - Il s'allume en rouge lorsque l'amplificateur est en fonctionnement normal. Pour les protections thermiques et les protection d'impédance, voir les points 9 et 10.

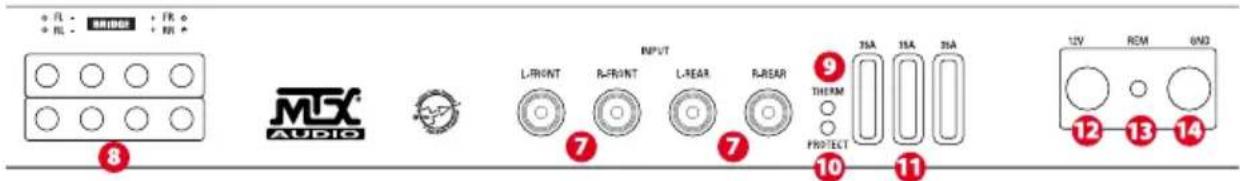

7 Connecteurs :

Connecteurs RCA - Ce sont les entrées RCA qui se connectent à votre source si elle est équipée de sorties RCA. Le niveau minimum est de 0,1 Volt, le niveau maximum est de 6 Volts.

MTX recommande d'utiliser des câbles RCA "twistés" de qualité (comme chez StreetWires par exemple) pour éliminer les problèmes de parasite.

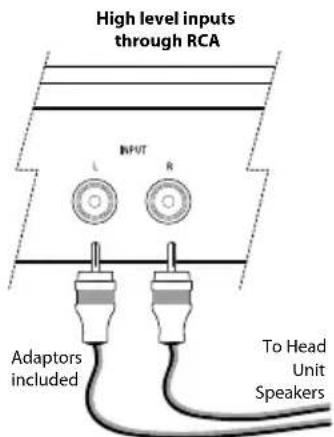

Entrées haut-niveau (High Level) :

Votre amplificateur MTX accepte le signal provenant des câbles haut-parleur de votre source (dans le cas ou votre source ne serait pas équipée de sorties RCA). Des adapteurs sont fournis à cet effet. Il suffit d'y brancher vos câbles haut-parleurs et de brancher les adaptateurs dans les connecteurs RCA de l'amplificateur.

8 Connecteurs haut-parleurs - Connecter vos haut-parleurs à ces borniers. Il faut respecter les phases pour obtenir la meilleures qualité sonore. Des inversions de phase peuvent dégrader le grave et la qualité sonore.

Mode ponté (Bridge) : utiliser uniquement le bornier (+) de gauche (Left) et le bornier (-) de droite (Right).

Attention : en mode ponté (Bridge), ne pas utiliser d'impédance splus basse que 4 ohms.

9 Protection thermique ou tension - Ce LED passe au rouge pour indiquer que l'ampli est en protection :

- protection thermique lorsque l'ampli a atteind 100°C

- la tension d'alimentation passe en-dessous de 9V ou au-dessus de 16,2V

10 Protection contre les court-circuits - Ce LED clignote jaune lorsque les sorties haut-parleur sont court-circuitées.

Il peut aussi rester jaune s'il n'y a pas de signal et si les sorties hp sont court-circuitées.

11 Fusibles - Lorsque'un fusible fond, il faut le remplacer par un fusible de même valeur.

Attention : ne jamais utiliser un fusible plus puissant.

12 Connecteur d'alimentation (+12) - C'est l'alimentation de l'amplificateur. Ce bornier doit être connecté directement à la borne +12V de la batterie. Pour éviter les parasites, il faut prendre soin de ne pas faire passer le câble d'alimentation à moins de 15cm du système électrique de la voiture ou des câbles RCA. En raison de la très forte puissance de l'ampli, MTX recommande d'utiliser un câble de 21mm ^2 .

13 Connecteur "Remote" – C'est la commande d'allumage et d'extinction de l'amplificateur. Pour allumer l'ampli, il faut appliquer un +12V sur cette borne. La commande "Remote" se trouve dans les câbles de votre source avec l'inscription "Remote" ou "Power Antenna".

14 Connecteur de masse – C'est le bornier qui doit être relié à la masse de votre véhicule. Une masse de très bonne qualité est indispensable. Il faut un contact de haute qualité avec vis et écrous sur la tôle à nu (enlever la peinture avec une brosse métalique). Plus la masse est courte, meilleur sera le résultat. Il faut utiliser la même section de câble que pour l'alimentation (21mm ^2 ).

15 Sélecteur d'entrées - Si votre source est équipée de quatre sorties RCA (deux sorties avant et deux sorties arrières), connecter les aux quatre borniers RCA sur l'ampli et mettre le selecteur d'entrées en position "4ch" (commutateur en position haute). Si votre source est équipée de seulement deux sorties RCA, connecter vos deux câbles sur les borniers RCA marqués "front" et mettre le selecteur d'entrées en position "2ch" (commutateur en position enfoncée). Tous les canaux seront alimentés.

MTX vous recommande de faire appel à un installateur spécialisé pour le montage de votre amplificateur. Tout mauvais branchement peut grave-ment endommager votre amplificateur, vos haut-parleurs ou encore le

système électrique de votre véhicule. Veuillez à vérifier deux fois les branchements avant de mettre en marche votre système audio.

1. Déconnectez la masse de la batterie du véhicule.
2. Déterminez l'emplacement de votre amplificateur MTX. Sa position idéale est à plat, le logo orienté vers le haut. Il faut que l'air puisse bien circuler autour de l'ampli pour assurer un refroidissement optimal.
   Repérez les trous de fixation, retirez l'amplificateur, percez des avant-trous. Attention à bien vérifier de ne pas percer dans le réservoir, dans une durée ou encore dans le système électrique du véhicule. Vous pouvez visser votre amplificateur.
3. Faites passer un câble d'alimentation de la batterie jusqu'au connecteur marqué "+BATT" sur amplificateur. Ne pas connecter ce câble pour le moment. Lors du passage à travers une tôle, il faut utiliser un caoutchouc de protection pour que le câble ne s'endommage pas. Attention à bien utiliser la section de câble recommandée.
4. Il faut installer un fusible et un porte fusible à moins de 20cm de la batterie du véhicule. C'est une protection très importante pour vous et votre véhicule en cas d'accident ou de court-circuit. Vous pouvez maintenant connecter le câble d'alimentation sur la borne positive (rouge) de la batterie.
5. Trouvez une très bonne masse, la plus courte possible (donc proche de l'amplificateur). Le point de contact doit être décapé (plus de peinture) pour assurer un contact optimal et un transfert de courant maximum. Utiliser la même section de câble que pour l'alimentation. Branchez la masse au connecteur marqué "GND" sur l'amplificateur puis visser l'autre extrémité à la tôle du véhicule.
6. Connectez un câble de commande d'allumage et d'extinction de votre source au bornier marqué "REM" sur l'amplificateur. Ce câble est généralement de petite section et de couleur bleue. Il se trouve à l'arrière de votre source. Il est parfois marqué "remote" ou "power antenna".
7. Connectez des câbles RCA de votre source aux borniers marqués "INPUT". Si votre source n'est pas équipée de câbles RCA, vous pouvez utiliser les adaptateurs haut niveau fournis. Il faut alors brancher des câbles haut-parleur de votre source à ces adaptateurs, puis brancher l'adaptateur sur les borniers RCA.
8. Connectez les câbles des haut-parleurs aux borniers marqués "SPEAKER". Attention à bien respecter les phases. Le (+) de votre haut-parleur se connecte au (+) du bornier. Même chose pour le (-) de votre haut-parleur. Une inversion de phase peut être à l'origine d'un manque de grave ou d'une mauvaise qualité sonore.
9. Configuration "stéréo" (2 canaux) : généralement utilisée pour connecteur des haut-parleurs de type large bande (kit ou coax) à l'avant ou à l'arrière.
10. Configuration "ponté" (1 canal) : généralement utilisée pour obtenir de fortes puissances et pour amplifier un subwoofer. Dans ce cas, l'impédance minimum en mode ponté est de 4 ohms.
11. Vérifiez tous les points de montage précédents, en particulier le câblage et les connexions. Si tout est en ordre, vous pouvez reconnecter la masse de la batterie. Puis placez le fusible dans son porte fusible.
    Attention : le réglage de sensibilité marqué "GAIN" sur l'amplificateur doit être en position minimum, dans le sens contraire des aiguilles d'une montre.

Résolution des problèmes

Le LED "Power" (rouge) "REM" n'est pas allimenté en +12V Brancher du +12V au connecteur "REM" ne s'allume pas "+BATT" n'est pas alimenté en +12V Brancher du +12V au connecteur "+BATT" La masse est insuffisante Vérifer la connexion à la masse Le fusible est cassé Remplacer le fusible en vérifiant la polarité

Le LED "Power" est allumé Le volume sur la source est à zéro Augmenter le volume sur la source mais il n'y a pas de son branchés (ou déconnectés) Les câbles haut-parleurs ne sont pas Reprendre les branchements Le "GAIN" est au minimum Monter le gain

Son distordu Le volume sur la source est trop fort Baisser le volume sur la source Le "GAIN" est réglé trop haut Réduire le "GAIN" sur l'amplificateur

Niveau de grave faible Les haut-parleurs sont hors phase Reprendre les branchements en respectant la phase Vous n'utilisez pas des subs MTX ? Acheter des subs MTX !

Le fusible claque L'ampli est à fond Baisser le volume Les câbles d'alimentation sont inversés Branchez les en respectant la polarité L'amplificateur est en panne Retournez le en réparation
