TH904 - Autoradio MTX Audio - Ilmainen käyttöohje ja opas

Tuotetyyppi	4-kanavainen audion vahvistin
Merkki	MTX Audio
Malli	TH904
Luokka	AB
Kanavat	4
Mitat (P x L x K)	383 x 213 x 52,5 mm
Syöttöjännite	12 V DC (ajoneuvon akku)
Signaali-kohinasuhde	>81 dB (1 watti)
Kokonaissärö (THD)	≤0,25% (1 watti)
Taajuusvaste	20 Hz – 20 000 Hz (±1 dB)
RCA-tulon herkkyys	100 mV - 6 V
Ylipäästösuodatin	40 Hz – 8 000 Hz, 12 dB/oktaavi
Alipäästösuodatin	40 Hz – 8 000 Hz, 12 dB/oktaavi
Kaistanpäästösuodatin	HPF- ja LPF-suodattimien yhdistelmä
Teknologiat	Smart Engage™, EAF, XTC, Pure N-Channel
Suojaukset	Lämpö-, yli-/alijännite-, oikosulkusuojaus
Tulot	Matalataso (RCA) ja korkea taso (sovittimien avulla)
Lähdöt	Kaiutinliittimet, siltaustila (4 ohm min)
Sulake	Kyllä, vaihda samanarvoiseen
Asennus	Tasainen asennus, varmista ilmanvaihto
Huolto	Puhdista kuivalla pehmeällä liinalla
Varaosat	Varasulakkeet

Usein kysytyt kysymykset - TH904 MTX Audio

Kuinka säätää vahvistimen vahvistus oikein?

Kierrä Gain-potentiometri minimiin (vastapäivään). Nosta lähteen äänenvoimakkuutta 3/4 maksimista, sitten nosta Gainia vähitellen, kunnes kuulet säröä. Laske Gainia hieman, jotta saat selkeän äänen.

Mitä tehdä, jos virtavalo ei syty?

Varmista, että Remote-johto saa +12V ja +BATT-johto on kytketty akkuun. Tarkista maadoitus ja sulakkeen kunto. Vaihda sulake tarvittaessa samanarvoiseen.

Miksi vahvistin menee lämpösuojaukseen?

Vahvistin suojaa komponenttejaan, kun sisälämpötila ylittää 100°C. Varmista riittävä ilmanvaihto ja ettei vahvistin ole tukossa. Pienennä äänenvoimakkuutta tai vahvistustasoa, jos ylikuumeneminen jatkuu.

Kuinka käyttää kaistanpäästösuodatinta (Band Pass)?

Kytke päälle sekä Ylipäästö (HPF)- että Alipäästö (LPF)-kytkin. Säädä rajataajuudet vastaavilla potentiometreillä halutun taajuusalueen rajaamiseksi.

Voinko käyttää vahvistinta lähteen kanssa, jossa ei ole RCA-lähtöjä?

Kyllä, Smart Engage™-teknologian ansiosta. Käytä mukana toimitettuja korkean tason sovittimia: kytke lähteen kaiutinjohdot sovittimiin, ja liitä nämä sovittimet vahvistimen RCA-tuloihin.

Kuinka kytkeä vahvistin siltaustilassa (Bridge)?

Käytä vain vasemman kanavan +-liitintä ja oikean kanavan --liitintä. Kytke yksi kaiutin tai subwoofer. Noudata vähintään 4 ohmin impedanssia siltaustilassa.

Mitä tehdä, jos ääni on säröillä?

Tarkista, ettei lähteen äänenvoimakkuus ole liian korkea ja että Gain-asetus ei ole liiallinen. Pienennä Gainia ja laske lähteen äänenvoimakkuutta saadaksesi selkeän äänen.

Miksi basso on heikko?

Varmista, että kaiuttimet on kytketty oikein vaiheistuksen mukaisesti (+ plusaan, - miinukseen). Vaihevirhe voi kumota matalat taajuudet. Käytä MTX-subwoofereita parhaan suorituskyvyn saavuttamiseksi.

Mitä virtajohdon poikkipintaa suositellaan?

MTX suosittelee 21 mm² johtoa virtalähteelle ja maadoitukselle. Käytä samaa poikkipintaa molemmille. Virtajohto on suojattava sulakkeella alle 20 cm etäisyydellä akusta.

Kuinka asentaa vahvistin oikein?

Valitse tasainen paikka, jossa on hyvä ilmankierto. Kiinnitä vahvistin ruuveilla. Kytke ensin maadoitus (GND) paljaaseen metalliin, sitten virtajohto (+BATT) akkuun sulakkeen kautta, Remote-johto, ja lopuksi audiotulot ja -lähdöt.

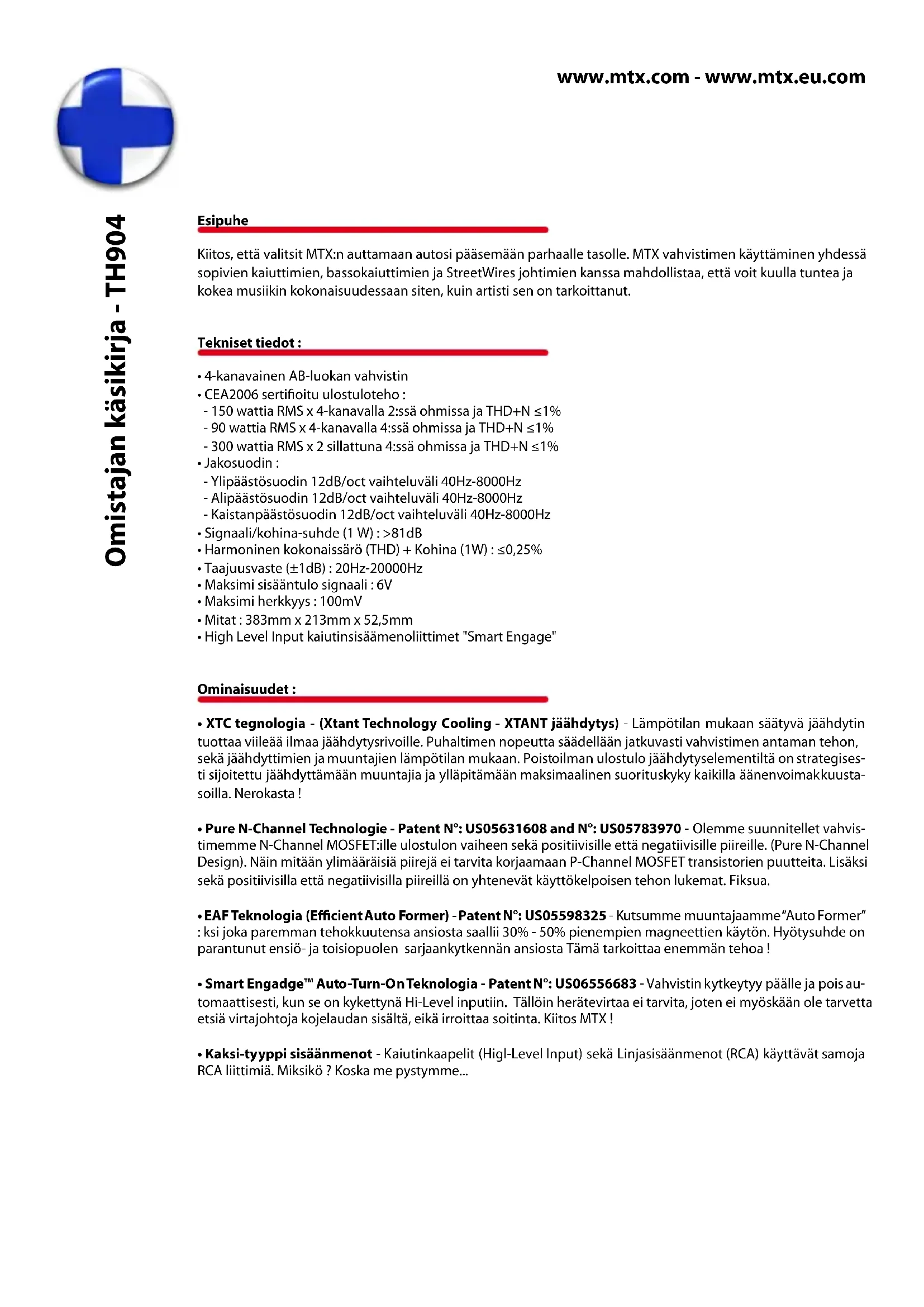

KÄYTTÖOHJE TH904 MTX Audio

Kiitos, että valitsit MTX:n auttamaan autosi pääsemään parhaalle tasolle. MTX vahvistimen käyttäminen yhdessä sopivien kaiuttimien, bassokaiuttimien ja StreetWires johtimien kanssa mahdollistaa, että voit kuulla tuntea ja kokea musiikin kokonaisuudessaan siten, kuin artisti sen on tarkoittanut.

Tekniset tiedot :

• 4-kanavainen AB-luokan vahvistin
• CEA2006 sertifioitu ulostuloteho :
- 150 wattia RMS x 4-kanavalla 2:ssä ohmissa ja THD+N ≤1%
- 90 wattia RMS x 4-kanavalla 4:ssä ohmissa ja THD+N ≤1%
- 300 wattia RMS x 2 sillattuna 4:ssä ohmissa ja THD+N ≤1%
• Jakosuodin :
- Ylipäästösuodin 12dB/oct vaihteluväli 40Hz-8000Hz
- Alipäästösuodin 12dB/oct vaihteluväli 40Hz-8000Hz
- Kaistanpäästösuodin 12dB/oct vaihteluväli 40Hz-8000Hz
• Signaali/kohina-suhde (1 W) : >81dB
- Harmoninen kokonaissärö (THD) + Kohina (1W) : ≤0,25%
• Taajuusvaste (±1dB): 20Hz-20000Hz
• Maksimi sisääntulo signaali : 6V
• Maksimi herkkyys : 100mV
• Mitat : 383mm x 213mm x 52,5mm
• High Level Input kaiutinsisäämenoliittimet "Smart Engage"

Ominaisuudet :

- XTC tegnologia - (Xtant Technology Cooling - XTANT jäähdytys) - Lämpötilan mukaan säätyvä jäähdytin tuottaa viileää ilmaa jäähdytysrivoille. Puhaltimen nopeutta säädellään jatkuvasti vahvistimen antaman tehon, sekä jäähdyttimien ja muuntajien lämpötilan mukaan. Poistoilman ulostulo jäähdytyselementiltä on strategisesti sijoitettu jäähdyttämään muuntajia ja ylläpitämään maksimaalinen suorituskyky kaikilla äänenvoimakkuusta-soilla. Nerokasta!

- Pure N-Channel Technologie - Patent N°: US05631608 and N°: US05783970 - Olemme suunnitellet vahvis-timemme N-Channel MOSFET:ille ulostulon vaiheen sekä positiivisille että negatiivisille piireille. (Pure N-Channel Design). Näin mitään ylimääräisiä piirejä ei tarvita korjaamaan P-Channel MOSFET transistorien puutteita. Lisäksi sekä positiivisilla että negatiivisilla piireillä on yhtenevät käyttökelpoisen tehon lukemat. Fiksua.

- EAF Teknologia (Efficient Auto Former) - Patent N°: US05598325 - Kutsumme muuntajaamme "Auto Former" : ksi joka paremman tehokkuutensa ansiosta saallii 30% - 50% pienempien magneettien käytön. Hyötysuhde on parantunut ensiö- ja toisiopuolen sarjaankytkennän ansiosta Tämä tarkoittaa enemmän tehoa !

- Smart Engadge™ Auto-Turn-On Teknologia - Patent N°: US06556683 - Vahvistin kytkeytyy päälle ja pois automaattisesti, kun se on kykettynä Hi-Level inputiin. Tällöin herätevirtaa ei tarvita, joten ei myöskään ole tarvetta etsiä virtajohtoja kojelaudan sisältä, eikä irroittaa soitinta. Kiitos MTX!

- Kaksi-tyyppi sisäänmenot - Kaiutinkaapelit (Higl-Level Input) sekä Linjasisäänmenot (RCA) käyttävät samoja RCA liittimiä. Miksikö ? Koska me pystymme...

Ohjauspaneeli (Päällä)

Kytkentäpaneeli (Sivulla)

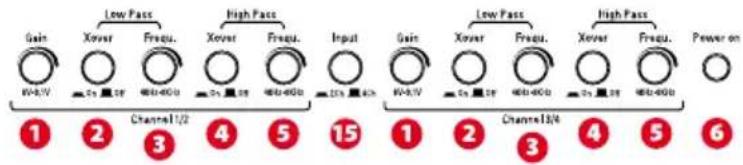

Ohjauspaneeli :

Gainin tasonsäätö - Tätä säätöä käytetään sovittamaan vahvistimen herkkyys parhaillaan käyttämäsi ohjelmalähteen antamaan signaaliin. Toiminta-alue vaihtelee 100mV ja 6V välillä.

Gainin asettaminen

1. Käännä Gainin säätö täysin vastapäivään
2. Käännä ohjelmalähteen äänenvoimakkuus n.3/4 maksimista
3. Säädä Gainia, kunnes kuulet säröä
4. Käännä Gainia takaisinpäin siihen saakka, että säröääni katoaa
5. Vahvistin on nyt kalibroitu käytettävän ohjelmalähteen ulostuloteholle

2 Alipäästösuotimen X-over kytkin - Tätä kytkintä käytetään kytkemään aktiivinen alipäästösuotimen jakosuodin päälle ja pois. Kun kytkin on painettuna, jakosuodin on päällä, ja kytkin vapautettuna jakosuodin on pois päältä
3 Alipäästösuotimen X-over taajuussäätö - Tätä säädintä käytetään valitsemaan haluttu jakosuotimen taajuus. Taajuutta voi säätää välillä 40Hz - 8000Hz
4 Ylipäästösuotimen X-over kytkin - Tätä kytkintä käytetään kytkemään aktiivinen ylipäästösuotimen jakosuodin päälle ja pois. Kun kytkin on painettuna, jakosuodin on päällä, ja kytkin vapautettuna jakosuodin on pois päältä
5 Ylipäästösuotimen X-over taajuussäätö - Tätä säädintä käytetään valitsemaan haluttu ylipäästösuotimen jakosuodin taajuus. Taajuutta voi säätää välillä 40Hz - 8000Hz
24 Kaistanpäästösuodin : Jos kytket yli-, että alipäästösuotimien jakosuotimet päälle yhtäaikaa, saat kaistansuotimen jakosuotimen kick woofereille tai keskiäänikaiuttimille. Voit säätää suodinta taajuussäätimillä 3 ja 5

Tärkeä huomautus : kun molemmat jakosuotimet on kytketty pois, esivahvistin on suorakytkentätilassa, jolloin äänenlaatu on paras mahdollinen.

6 Virran merkkivalo "Power On": Ledivalo palaa punaisena, kun vahvistin on päällekytkettynä. Lämpö- tai virtasuo-jan merkkivalot on esitetty kohdissa 9 ja 10.

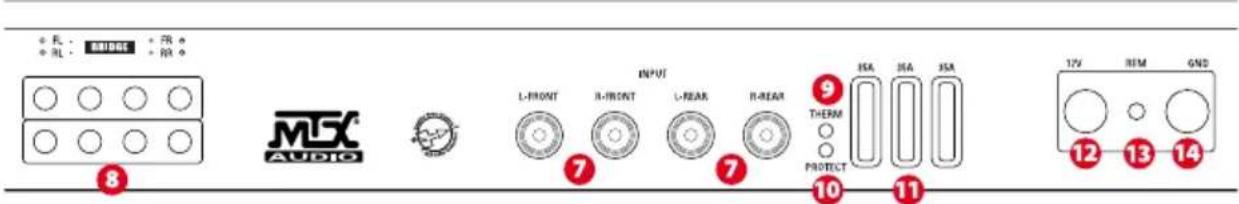

Kytkentä paneeli :

7 RCA sisäänmenoliittimet - Nämä RCA sisäänmenoliittimet ovat ohjelmalähteille, joissa on RCA- tai linjalähdöt. Moitteettoman toiminnan varmistamiseksi soittimelta vaaditaan vähintään 100mV ulostulotaso. Korkealaatuisten kierrettyjen parikaapelien käyttö on suositeltavaa häiriöiden välttämiseksi.

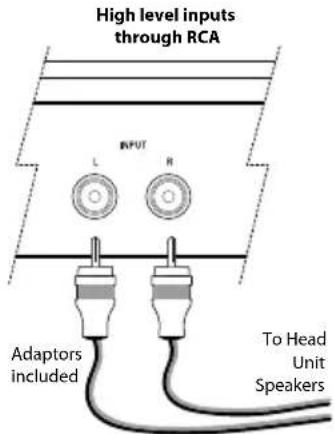

High Level sisäänmenot :

MTX vahvistimet mahdollistavat high level tasoisen signaalin kytkemisen RCA-liittimien kautta sovittimien avulla. Sinun tarvitse vain kytkeä soittimesi kaiutinkaapelit sovittimiin ja sovitin edelleen RCA-liittimiin.

8 Kaiutin liitännät - Kytke kaiuttimesi näihin liittimiin. Varmista, että napaisuudet ovat koko järjestelmässä oikein päin. Vää-ränapainen kytkentä voi aiheuttaa bassovastaavuuden menetyksen ja/tai huonon äänen yleislaadun. Siltaus : Kun siltaat vahvistimen, käytä ainoastaan vasenta "+" liitintä ja oikeanpuoleista "-" liitintä
9 Lämpösuoja - LED palaa punaisena, kun vahvistimen lämpö saavuttaa 100° C tämä LED muuttuu punaiseksi myös, mikäli syöttöjännite laskee alle 9V tai menee yli 16,2V.
10 Oikosulkusuojaus - tämä LED vilkkuu keltaisena, mikäli kautinkytkennät menevät oikosulkuun. Ilman signaaliakin LED voi palaa keltaisena, jos kaiutinlähdöt ovat oikosulussa.
11 Sulakkeet - kun sulake palaa, korvaa su samankestoisella sulakkeella. Älä koskaan asenna korkeampikestoista sulaketta.
(+12) Virtaliitin. Tämä on vahvistimen päävirran sisäänmeno ja tulee kytkeä suoraan auton akun plus-napaan. Käytä harkintaa kaapelin viennissä akulta vahvistimelle. Vältä viemästä kaapelia läheltä RCA- tai antennikaapeleita tai muitaherkkiä laitteita, koska kaapelin suurivirta voi aiheuttaa häiriöitä muihin järjestelmiin. On myös erittäin tärkeätä kytkeä liitokset tiukasti parhaan mahdollisen suorituskyvyn takaamiseksi. Suosittelemme vähintään 21mm2 virtajohtimen käyttöä MTX TH904 vahvistimen kanssa.
Herätevirtaliitin (Remote)- vahvistin kytkeytyy päälle, kun tähän liitäntään johdetaan 12Vjännite. Tyypillisesti tämä jännite tuodaan soittimen "remote" tai "elctric antenna" merkityiltä johdoilta.
14 Maadoitusliitin - hyvä maadoitus on välttämätön parhaan tehon tuottamiseksi. Mahdollisimman lyhyt, virtajohdon kanssa samanpaksuinen kaapeli tulee liittää suoraan auton runkoon. Hio tai raaputa maali pois liitännän kohdalta siten, että liittimen ja auton rungon metallit ovat suorassa kontaktissa.
15 Input - kytkin : Jos soittimessasi on 4 RCA lähtöä (2 eteen, 2 taakse) valitse 4ch asento ja kytke 4 RCA pistoketta vahvis- timen neljään RCA sisäänmenoliittimeen. Jos käytössä on vain 2 RCA pistoketta, käytä 2ch asentoa syöttämään signaali vahvistimelle.

MTX suosittelee, että annat uuden Thunder vahvistimesi asennuksen valtuutetun jälleenmyyjän tehtäväksi. Mikä tahansa poikkeama kytkentäsuo-situksista saattaa aiheuttaa vakavaa vahinkoa vahvistimella, kaiuttimille ja/tai auton sähköjärjestelmille. Tarkista vielä kaikki kytkennät ennen järjestelmän päällekytkemistä.

1. Irroita auton akun maadoituskaapeli (- johto).

2. Määritä MTX THUNDER vahvistimen asennuspaikka. Huimioi, että vahvistimen jäähdytyselementtien ympärillä tulee olla riittävästi tilaa ilmanvirtaukselle, jotta vahvistimelle on riittävä jäähdytys. Merkitse vahvistimen kiinnityspaikat ja poraa tarvittavat reiät vahvistimen kiinnittämiseksi. Ennen reikien poraamista, varmista, ettei auton sähköjohtoja, jarru- tai polttoainelinjoja tms. ole asennuksen esteenä. Asenna MTX THUNDER vahvistimesi.

3. Tuo virtakaapeli auton akulta vahvistimelle. Varmista, että läpiviennäissä on riittävä suojaus, ettei kaapelin eriste pääse hankautumaan rikki pitkänkään ajan kuluessa. Tuo kaapel ivahvistimelle ja kytke se vahvistimen päävirtaliittimeen (+). Älä kuitenkaan kytke toista päätä vielä akkuun. Huomautus: Varmista, että sekä virta-, että maadoituskaapelit ovat riittävän paksuisia..

4. Kytke päävirtajohtoon sulake, enintään 20cm päähän akusta. Tämä pienentää tehokkaasti vahinkoriskiä sinulle ja autollesi mahdollisen oikosulun tai onnettomuuden sattuessa. Varmista, että sulake on irroitettu, äläkä laita sitä paikalleen ennenkuin kaikki kytkennät on tehty ja tarkastettu.. Tämän jälkeen voit kykeä kaapelin kiinni akkuun.

5. Etsi hyvä maadoituspaikka auton rungosta ja poista siitä maali siten, että kontaktipinnassa on paljas metalli. Kiinnitä maadoitusliitin tiukasti tähän kohtaan ja kaapelin toinen pää MTX THUNDER vahvistimen maadoitusliitäntään (GND).

6. Kytke herätevirtajohto soittimelta MTX THUNDER vahvistimen Remote liittimeen. Mikäli soittimessasi ei ole erillistä "remote" johtoa, voit tehdä kytkennän myös sähköantenni liitäntään (Power Antenna).

7. Kytke RCA kaapelit soittimelta MTX THUNDER vahvistimesi RCA Bi-level liittimiin. Varmistu, että signaalijohdot eivät kulje virtajohtojen tai auton tietokoneiden läheisyydessä. Käytä korkealaatuisia kierrettyjä parikaapeleita vähentääksesi häiriöiden mahdollisuutta.

- RCA liitäntöjen käyttö: Jos soittimessa on RCA-ulostulot, kytke ne vahvistimen RCA sisäänmenoihin.

- Kaiutin liitäntöjen käyttö: Jos soittimessa ei ole RCA-ulostuloja, High-Level signaalia voidaan käyttää vahvistimen mukana toimitetun RCA-sovittimen avulla, kytkemällä sovittimen johdot takakaiuttimien johdotuksiin. Kytke Kytke vaseman kaiuttimen negatiivinen johto RCA-sovittimen vihreä-mustaan johtoon. Kytke vasemman kaiuttimen positiivinen johto RCA-sovittimen vihreään johtoon. Tee sama oikean kaiuttimen johdotukdille käyttäen sovittimen purppuranvärisiä johtoja. Tämän jälkeen voit kytkeä RCA-liittimet vahvistimen sisäänmenoihin.

1. Kytke kaiuttimesi MTX THUNDER vahvistimesi kaiutinliitäntöihin käyttäen oikean vahvuisia johtimia.

2. Tarkista kaikki edellämainitut kytkentävaiheet, erityisesti johdotukset ja komponenttien kytkennät. Mikäli kaikki kytkennät ovat oikein, kytke auton akun maadoituskaapeli, laita sulake opaikalleen ja ala säätämään vahvistintasi.

Huomautus : Varmista, että Gainin säätö on käännetty minimiin (vastapäivään) ennenkuin aloitat säätämisen.

Vianetsintä

Ongelma Syy Ratkaisu

Ei LED merkkivaloa Ei +12V jännitettä herätevirran liitännässä Syötä +12V jännite liittimelle

Ei +12V jännitettä päävirtaliitännässä Syötä +12V jännite liittimelle

Riittämätön maadoitus Varmista maadoitus

Palanut sulake Vaihda sulake

Jännitteen merkkivalo Soittimen äänenvoimakkuussäätö Lisää äänenvoimakkuutta

päällä, ei ääntä pois päältä

Kaiutinliitännät tekemättä Tee kaiutinliitännät

Gainin säätö pois päältä Lisää Gainin säädön voimakkuutta

Signaalin prosessointiyksiköt pois päältä

Toimita jännite signaaliprosessoreille

Ulostulossa häiriöitä

säädetty liian lujalle

Vahvistimen Gainin tasonsäätö liian korkealla Madalla Gainin tasonsäätöä

Kaiuttimien balanssi

Vasen ja oikea kaiutin kytketty ristiin

Pienennä soittimen äänenvoimakkuutta

väärinpäin

RCA sisäänmenot väärinpäin

paikkoja

Bass is weak

Kaiuttimet kytketty vääriin vaiheisiin

Korjaa kaiutiimien vaihekytkennät

MTX bassokaiuttimet ei käytössä

Liian korkeat toistotehot

Vähennä äänenvoimakkuutta

Vahvistin viallinen

Vie huoltoon
