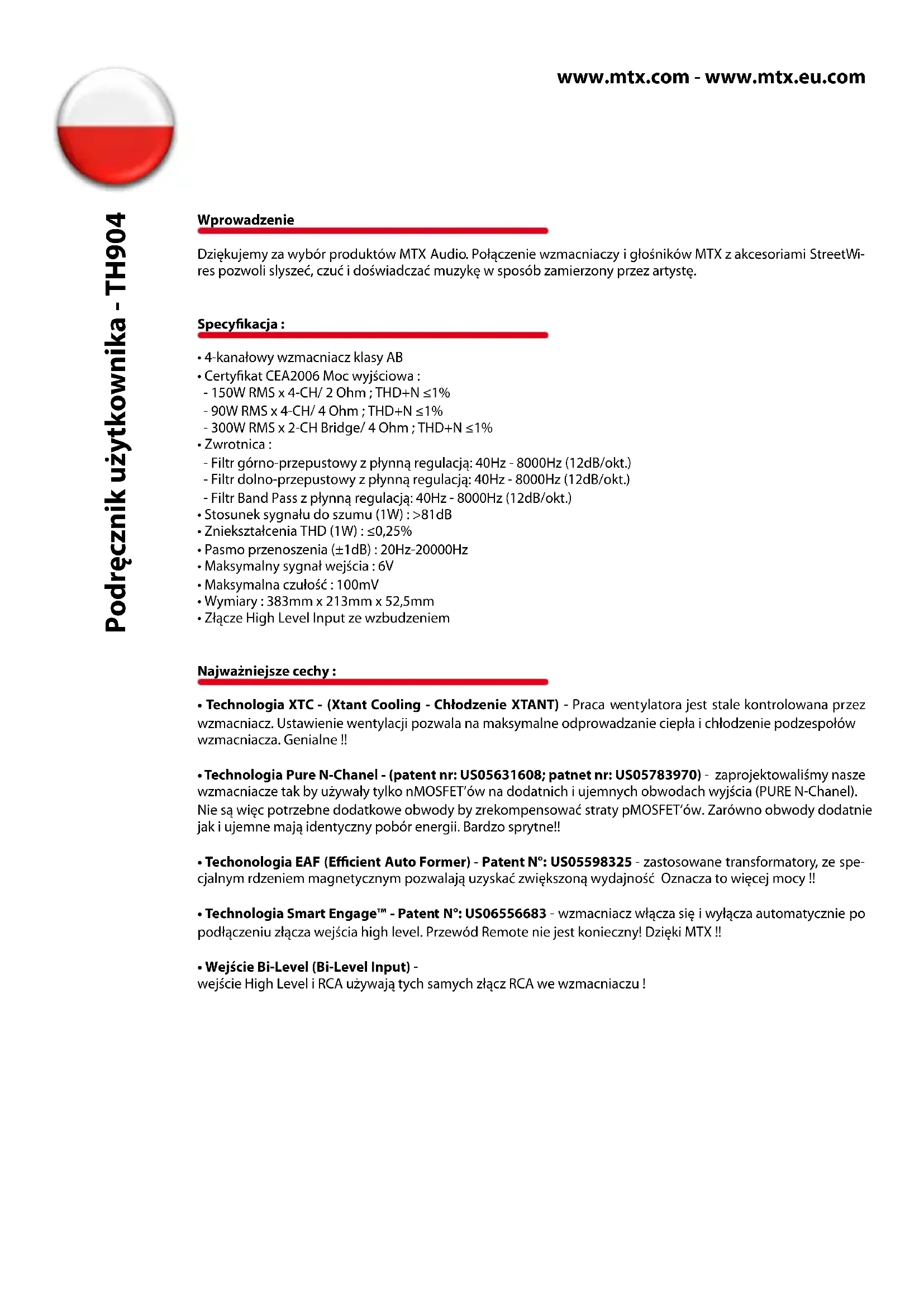

INSTRUKCJA OBSŁUGI TH904 MTX Audio

Dziękujemy za wybór produktów MTX Audio. Połączenie wzmacniaczy i głośników MTX z akcesoriami StreetWires pozwoli słyszeć, czuć i doświadczać muzykę w sposób zamierzony przez artystę.

Specyfikacja :

• 4-kanałowy wzmacniacz klasy AB
• Certyfikat CEA2006 Moc wyjściowa :

- 150W RMS x 4-CH/2 Ohm ; THD+N ≤1%

- 90W RMS x 4-CH/ 4 Ohm ; THD+N ≤1%

- 300W RMS x 2-CH Bridge/ 4 Ohm ; THD+N ≤1%

• Zwrotnica :

• Filtr górno-przepustowy z płynną regulacją: 40Hz - 8000Hz (12dB/okt.)
• Filtr dolno-przepustowy z płynną regulacją: 40Hz - 8000Hz (12dB/okt.)
• Filtr Band Pass z płynną regulacją: 40Hz - 8000Hz (12dB/okt.)
• Stosunek sygnału do szumu (1W) : >81dB
  • Znieksztalcenia THD (1W) : ≤0,25%
  • Pasmo przenoszenia (±1dB) : 20Hz-20000Hz
  • Maksymalny sygnał wejścia : 6V
  • Maksymalna czułość : 100mV
  • Wymiary : 383mm x 213mm x 52,5mm
  • Złącze High Level Input ze wzbudzeniem

Najważniejsze cechy :

• Technologia XTC - (Xtant Cooling - Chłodzenie XTANT) - Praca wentylatora jest stale kontrolowana przez wzmacniacz. Ustawienie wentylacji pozwala na maksymalne odprowadzanie ciepła i chłodzenie podzespołów wzmacniacza. Genialne !!
• Technologia Pure N-Chanel - (patent nr: US05631608; patnet nr: US05783970) - zaprojektowaliśmy nasze wzmacniacze tak by używały tylko nMOSFET'ów na dodatnich i ujemnych obwodach wyjścia (PURE N-Chanel). Nie są więc potrzebne dodatkowe obwody by zrekompensować straty pMOSFET'ów. Zarówno obwody dodatnie jak i ujemne mają identyczny pobór energii. Bardzo sprytne!!
• Techonologia EAF (Efficient Auto Former) - Patent N°: US05598325 - zastosowane transformatory, ze specjalnym rdzeniem magnetycznym pozwalają uzyskać zwiększoną wydajność Oznacza to więcej mocy !!
• Technologia Smart Engage™ - Patent N°: US06556683 - wzmacniacz włącza się i wyłącza automatycznie po podłączeniu złącza wejścia high level. Przewód Remote nie jest konieczny! Dzięki MTX !!
• Wejście Bi-Level (Bi-Level Input) -

wejście High Level i RCA używają tych samych złącz RCA we wzmacniaczu!

Panel sterowania

Gain Xover Frequ. Xover Frequ. Input Gain Xover Frequ. Xover Frequ. Low Pass High Pass W-3.7V C+ 2.8 Hz 40Hz-40Hz C+ 2.8 Hz 40Hz-40Hz W-3.7V C+ 2.8 Hz 40Hz-40Hz C+ 2.8 Hz 40Hz-40Hz Low Pass High Pass W-3.7V C+ 2.8 Hz 40Hz-40Hz C+ 2.8 Hz 40Hz-40Hz Channel1/2 Channel1/4 Power on

Panel podłączeniowy

FL + RL BRIDGE + FR + RR MSX AUDIO L-FRONT R-FRONT L-REAR R-REAR 9 THERM PROTECT 10 11 12 REM GND

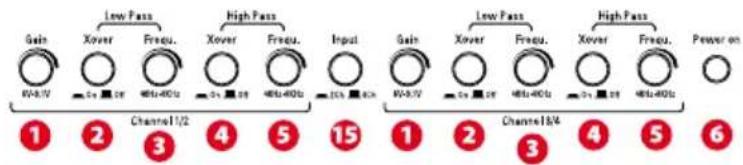

Panel sterowania :

1 Sterowanie podbiciem - stosowane jest do ustawienia poziomu czułości wzmacniacza do jednostki sterującej, której używasz. Zakres regulacji : 100mV do 6V.

Regulacja podbicia

1. Ustaw regulacje podbicia (Gain) w pozycji minimum (kierunek przeciwny do kierunku obrotu wskazówek zegara)
2. Ustaw głośność jednostki sterującej na mniej więcej 3/4 maksymalnej wartości.
3. Powoli zwiększaj podbicie do chwili pojawienia się zakłoceń.
4. Reguluj podbicie, zmniejszając napięcie tak by wyeliminować zakłócenia sygnału.
5. Wzmacniacz został skalibrowany z jednostką sterującą

2 Włącznik/wyłącznik filtra dolno-przepustowego.
3 Regulacja filtra dolno-przepustowego - czestotliwość może być regulowana w zakresie od 40Hz do 8000Hz.
4 Włącznik/wyłącznik filtra górno-przepustowego.
5 Regulacja filtra górno-przepustowego - czestotliwość może być regulowana w zakresie od 40Hz do 8000Hz
② ④ Filtr Band Pass - Jednoczesne włączenie filtrów górno i dolno-przepustowych uruchamia filtr Band Pass. Jego płynną regulację umożliwiają pokrętła (3) i (5).

Ważna informacja : jeżeli obie zwrotnice (HP i LP) ustawione są w pozycji wyłączonej (OFF) przedwzmacniacz pracuje w trybie bezpośrednim. Pozwala to na uzyskanie możliwe najlepszej jakości dźwięku.

6 Zasilanie: wzmacniacz jest włączony - dioda LED świeci na czerwono.

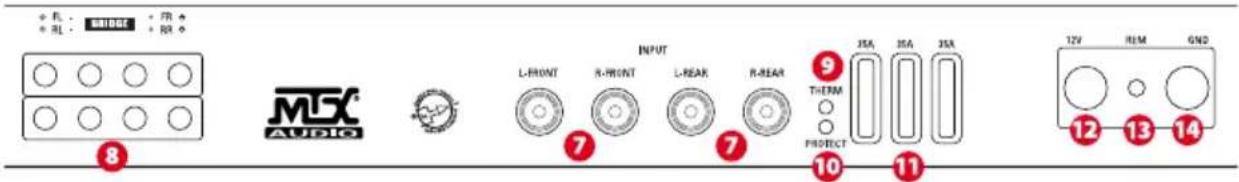

Panel podłączeniowy :

7 Złącze RCA - podłącz jednostke sterująca do wzmacniacza za pomocą kabli sygnałowych RCA. Minimalna wartość sygnału wyjściowego jednostki sterującej to 100mV.

Zawsze używaj wysokiej jakości ekranowanych przewodów sygnałowych by wyeliminować możliwość pojawienia się zakłóceń.

Wejścia High Level :

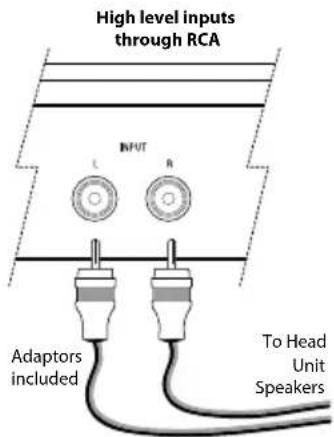

Wzmacniacze MTX pozwalają podłączyć wyjścia High Level oraz RCA do tego samego wejścia RCA we wzmacniaczu. Użyj dołączonych adapterów aby podłączyć jednostkę sterującą do wzmacniacza.

8 Złącza głośnikowe - podłącz do nich przewody głośnikowe. Kontroluj prawidłowość połączeń w całym systemie. Nieprawidłowe podłączenie przewodów spowoduje niewłaściwą pracę głośnika i utratę jakości dźwięku.

Tryb zmostkowany : Do mostkowania wzmacniacza użyj lewego (+) terminala oraz prawego (-)! Ostrzeżenie: Nie mostkuj wzmacniacza o oporności mniejszej niż 4Ω.

9 Ochrona termiczna - dioda LED świeci na czerwono jeśli temperatura wzmacniacza osiągnie 100°C bądź napięcie spadnie poniżej 9V lub wzrośnie powyżej 16,2V.
10 Zabezpieczenie przed zwarciem: dioda LED świeci na żółto jeżeli nastapi zwarcie przewodów głośnikowych.
11 Bezpieczniki: spalony bezpiecznik zastąp nowym o tej samej wartości. Nigdy nie używaj bezpiecznika o większym natężeniu.
12 Złącze zasilania (+12V) - jest główne źródło zasilania wzmacniacza i musi być bezpośrednio podłączone do dodatniej klemy akumulatora. Zwróć uwagę na prawidłowe ułożenie przewodu zasilającego w samochodzie. Unikaj układania przewodu wraz z kablami sygnałowymi, antenowymi lub w pobliżu innego sprzętu elektronicznego. Prąd płynący przewodem może wywoływać zakłócenia w systemie. Waźne jest również korzystanie z wysokiej jakości przewodów o odpowiednim przekroju. Do zasialania wzmacniacza MTX TH904 zaleca się używanie przewodów o przekroju 21mm².
13 Remote Terminal – The amplifier can be turned on by applying 12 volts to this terminal. Typically this voltage is supplied by a wire from the source unit marked "remote" or "power antenna".
14 Złącze GND - do prawidłowego podłączenia masy użyj krótkiego przewódu o identycznym przekroju jak przewód zasilający. Usuń lakier w miejscu podłączenia masy do elemtu karoserii samochodu aby uzyskać optymalne przewodzenie. Właściwie wykonane uziemienie wływa znacząco na wydajność wzmacniacza.
15 Jeżeli jednostka sterująca posiada 4 wyjścia RCA (2 na tył i 2 na przód) użyj Trybu 4-kanałowego i podłącz przewody do 4 wejść we wzmacniaczu. Jeżeli ma tylko 2 wyjścia RCA ustaw wzmacniacz na tryb 2-kanałowy.

Rekomendujemy instalacje wzmacniaczy Thunder u autoryzowanego sprzedawcy produktów MTX Audio. Nieprawidłowe podłączenie może spowodować poważne uszkodzenie wzmacniacza, głośnika lub instalacji elektrycznej w samochodzie. Przed uruchomieniem systemu ponownie sprawdź poprawność wszystkich połączeń.

MTX® AUDIO

1. Rozłącz klemy akumulatora.
2. Wybierz miejsce instalacji wzmacniacza. Wybierając miejsce weź pod uwagę prawidłowy obieg powietrza wokół wzmacniacza tak by zapewnić mu optymalne chłodzenie. Upewnij się czy przy podłączaniu nie uszkodzisz przewodów instalacji elektrycznej samochodu, przewodów paliwowych, hamulcowych czy zbiornika paliwa. Zamontuj wzmacniacz MTX THUNDER.
3. Przeciągnij przewód zasilający przez grodź silnika używając specjalnych przepustów. Unikniesz przeciecia izolacji przewodu na ostrych krawędziach. Następnie przeciagnij przewód przez wnętrze samochodu i podłącz do gniazda zasilającego (+) we wzmacniaczu (+BATT).

Uwaga : Upewnij się że używasz przewodów zasilających o odpowiednim przekroju.

1. Zainstaluj oprawkę z bezpiecznikiem w odległości ok. 20 cm od akumulatora. Znacznie zmniejszy to ryzyko uszkodzeń spowodowanych przez spięcie. Nie instaluj bezpiecznika w oprawce przed prawidłowym podłączeniem całej instalacji. Teraz podłącz przewód zasilający (+) do dodatniej klemy akumulatora.
2. Znajdź odpowiednie miejsce do podłączenia masy. Przymocuj przewód do miejsca podłączenia masy a drugi koniec podłącz do terminala GND we wzmacniaczu.
3. Podłącz przewód wzbudzenia wzmacniacza (Remote) do terminala we wzmacniaczu MTX THUNDER. Jeżeli Twoja jednostka sterująca nie ma dedykowanego wyjścia Remote możesz podłączyć przewód do przewodu sterowania elektryczna anteną.

4. Podłącz przewody RCA do wejścia sygnałowego we wzmacniaczu (RCA Bi-Level Input). Poprowadź przewody sygnało- we zdala od wszystkich przewodów zasilających. Używaj wysokiej jakości ekranowanych przewodów sygnałowych aby uniknąć zakłóceń sygnału.

5. Użyj przewodów sygnałowych RCA: jeśli jednostka sterująca posiada wyjścia RCA podłącz przewody sygnałowe bezpośrednio do wejścia RCA we wzmacniaczu.

6. Użyj przewodów głośnikowych : jeżeli jednostka sterująca nie ma wyjść RCA możesz podłączyc sygnał z wyjścia głośnikowego bezpośrednio do wejścia RCA we wzmacniaczu (za pomocą dołączonego adaptera HL).
7. Podłącz głośnik do wzmacniacza MTX THUNDER używając przewodów o odpowiednim przekroju.
8. Ponownie sprawdź poprawność podłączenia instalacji. Jeśli wszystko podłączone jest prawidłowo podłącz klemy akumulatora i umieść bezpiecznik w oprawce. Rozpocznij regulacje wzmacniacza.

Uwaga : upewnij się iż podbicie sygnału we wzmacniaczu (Gain) jest ustawione w pozycji minimum przed rozpoczęciem regulacji wzmacniacza.

Rozwiązywanie problemów :

Problem Przyczyna Rozwiązanie

Brak wskazań diody LED Brak napięcia 12V na złączu Remote Podłącz napięcie 12V do terminala Brak napięcia 12V na złączu zasilającym Podłącz napięcie 12V do terminala Nieprawidłowo podłączona masa Sprawdz masę

Spalony bezpiecznik	Wymień bezpiecznik
Dioda zasilania świeci,brak sygnału	Wyłączona głośność w jednostce sterującejNie podłączone przewody głośnikowe	Zwiększ głośność w jednostce sterującejPodłącz przewody głośnikowe
Wyłączone podbicie we wzmacnaiczu	Włącz podbicie we wzmacniaczu (Gain)
Wyłączony procesor dźwięku	Podłącz zasilanie do procesora dźwięku
Spalony głośnik	Wymień głośnik
Sygnał wyjściowyzniekształcony	Poziom głośności jednostki sterującejjest zbyt wysoki	Zmniejsz głośność jednostki sterującej

Zbyt duże podbicie sygnału we wzmacniaczu

Zmniejsz podbicie sygnału we wzmacniaczu (Gain)

Odwrócony balans(lewy z prawym)

Zamienione przewody głośnikowePodłącz prawidłowo głośniki

Wire speakers with correct orientation

Odwrócone wejścia RCA	Zamień wtyki RCA
Bass is weak	Głośniki podłączone w przeciwfazie	Podłącz głośnik we właściwej fazie
Nie stosowanie głośników MTX	Kup głośniki MTX !

Spalony bezpiecznikWadliwy wzmacniacz

Nadmierny poziom sygnału wyjściowegoSkontaktuj się z serwisem

Zmniejsz głośność
