Typ produktu	Wzmacniacz 4-kanałowy klasy AB do samochodowego radia
Marka	MTX Audio
Model	RT50.4M
Moc wyjściowa (RMS)	4 x 40 watów przy 4Ω, THD+N ≤ 1% (certyfikowany CEA2006)
Stosunek sygnału do szumu	> 90 dB (przy 1 wacie)
Całkowite zniekształcenia harmoniczne (THD)	≤ 1% (przy 1 wacie)
Pasmo przenoszenia	20 Hz - 30 000 Hz (±1 dB)
Czułość wejściowa	100 mV do 6 V (regulowana)
Wejścia	Wysokopoziomowe na listwie ISO, Niskopoziomowe na RCA
Wyjścia głośnikowe	Na listwie ISO
Zasilanie	12 V DC (akumulator pojazdu), zalecany kabel 8-10 mm²
Pobór prądu	Około 15 A max (szacunkowo)
Wymiary	260 x 120 x 52 mm
Waga	Około 1,5 kg (szacunkowo)
Główne funkcje	Wzmocnienie 4-kanałowe, regulacja wzmocnienia, włączanie automatyczne lub przez przewód remote, zabezpieczenie termiczne/przeciwzwarciowe
Konserwacja i czyszczenie	Odkurzać suchą, miękką szmatką. Nie używać rozpuszczalników.
Bezpieczeństwo	Instalacja z bezpiecznikiem (nie dołączony) na linii zasilającej. Masa dobrej jakości na gołej blasze.
Cięści zamienne i naprawialność	Skontaktuj się z autoryzowanym serwisem MTX w celu naprawy.
Informacje ogólne	Kompaktowy wzmacniacz do wysokowydajnych systemów audio samochodowych.

Często zadawane pytania - RT50.4M MTX Audio

Jaka jest moc wzmacniacza RT50.4M?

Wzmacniacz dostarcza 4 x 40 watów RMS przy 4 omach z zniekształceniami poniżej 1% (norma CEA2006).

Jak ustawić wzmocnienie wzmacniacza?

Ustaw potencjometr Gain na minimum. Podgłoś źródło do 3/4 maksimum, następnie zwiększaj wzmocnienie, aż usłyszysz zniekształcenia. Na koniec zmniejsz wzmocnienie o jeden stopień (około godziny na tarczy).

Co zrobić, gdy miga dioda LED ochrony?

Migająca dioda LED oznacza zabezpieczenie termiczne lub zwarcie. Wyłącz wzmacniacz, sprawdź połączenia głośników i wentylację, a następnie włącz go ponownie.

Jak wybrać między trybami włączania Auto i Cable?

Użyj trybu Cable, jeśli źródło ma przewód Remote; w przeciwnym razie tryb Auto wykrywa sygnał na wejściu ISO. Tryb Cable jest preferowany dla bardziej niezawodnej kontroli.

Jaki przekrój kabla zasilającego zastosować?

MTX zaleca kabel o przekroju 8 do 10 mm² dla zasilania i masy. Masa powinna być krótka i podłączona do gołej blachy.

Czy mogę używać wzmacniacza z oryginalnym radiem samochodowym?

Tak, użyj wejść wysokopoziomowych na dostarczonej listwie ISO. Podłącz je do wyjść głośnikowych radia.

Jak uniknąć zakłóceń dźwięku?

Odseparuj kable zasilające od kabli RCA o co najmniej 15 cm. Używaj wysokiej jakości kabli RCA skręcanych i zapewnij dobry masa.

Jaka jest maksymalna napięcie wejściowe na RCA?

Maksymalne napięcie wejściowe wynosi 6 woltów. Regulacja wzmocnienia pozwala dostosować czułość od 0,1 do 6 V.

Czy wzmacniacz może zasilać subwoofer?

Tak, ale jest to wzmacniacz 4-kanałowy. Możesz zmostkować dwa kanały, aby uzyskać większą moc na subwooferze (nieokreślone, ale możliwe w zależności od konfiguracji). Sprawdź instrukcję dla konfiguracji.

Gdzie znaleźć bezpiecznik wzmacniacza?

Żaden bezpiecznik nie jest wbudowany we wzmacniacz. Należy koniecznie zainstalować bezpiecznik zewnętrzny na linii zasilającej, blisko akumulatora.

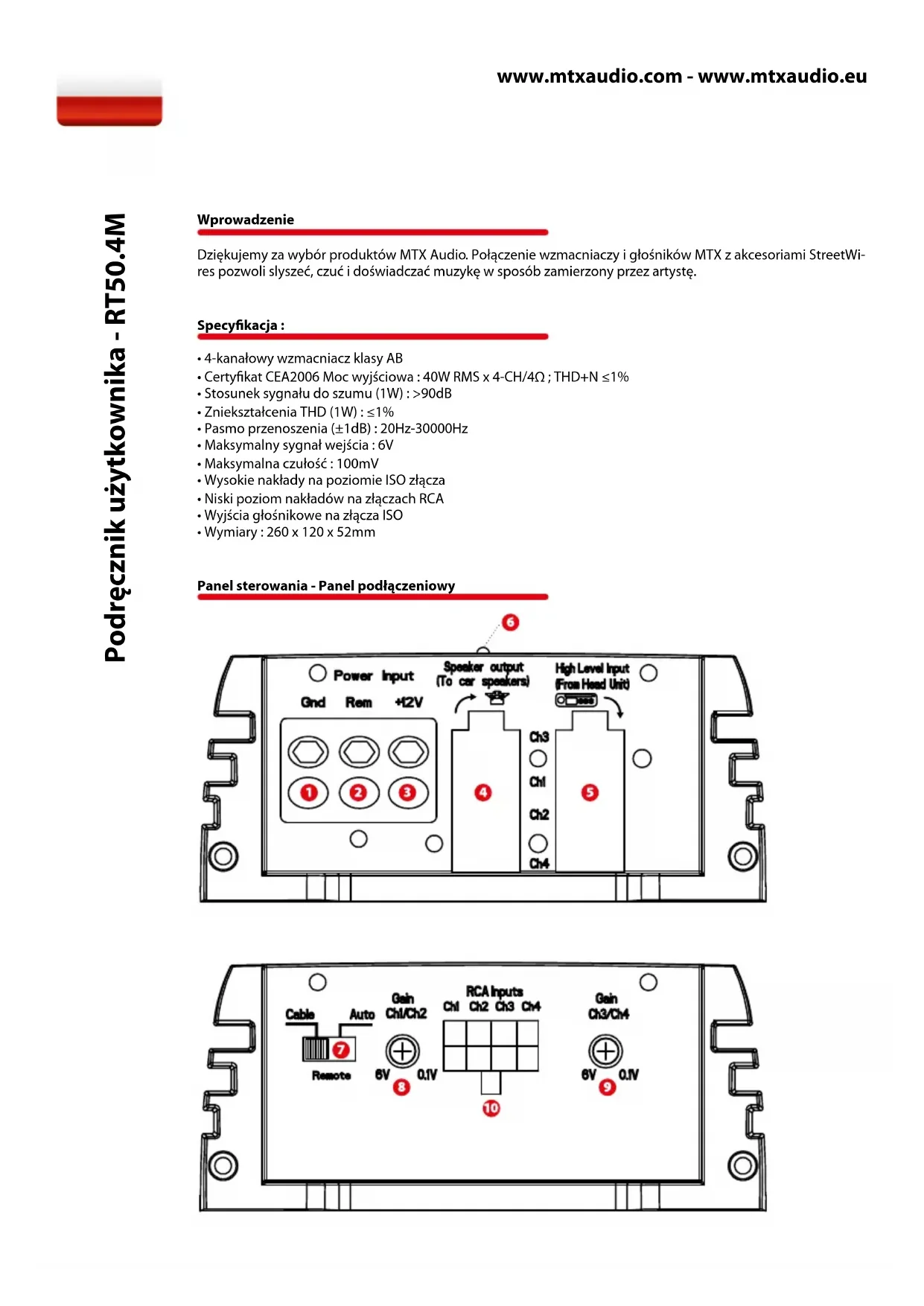

INSTRUKCJA OBSŁUGI RT50.4M MTX Audio

Dziękujemy za wybór produktów MTX Audio. Połączenie wzmacniaczy i głośników MTX z akcesoriami StreetWires pozwoli słyszeć, czuć i doświadczać muzykę w sposób zamierzony przez artystę.

Specyfikacja :

• 4-kanałowy wzmacniacz klasy AB
• Certyfikat CEA2006 Moc wyjściowa : 40W RMS x 4-CH/4Ω ; THD+N ≤1%
- Stosunek sygnału do szumu (1W) : >90dB
• Znieksztalcenia THD (1W) : ≤1%
- Pasmo przenoszenia (±1dB) : 20Hz-30000Hz
• Maksymalny sygnał wejścia : 6V
• Maksymalna czułość : 100mV
- Wysokie nakłady na poziomie ISO złącza
• Niski poziom nakładów na złączach RCA
- Wyjścia głośnikowe na złącza ISO
• Wymiary : 260 x 120 x 52mm

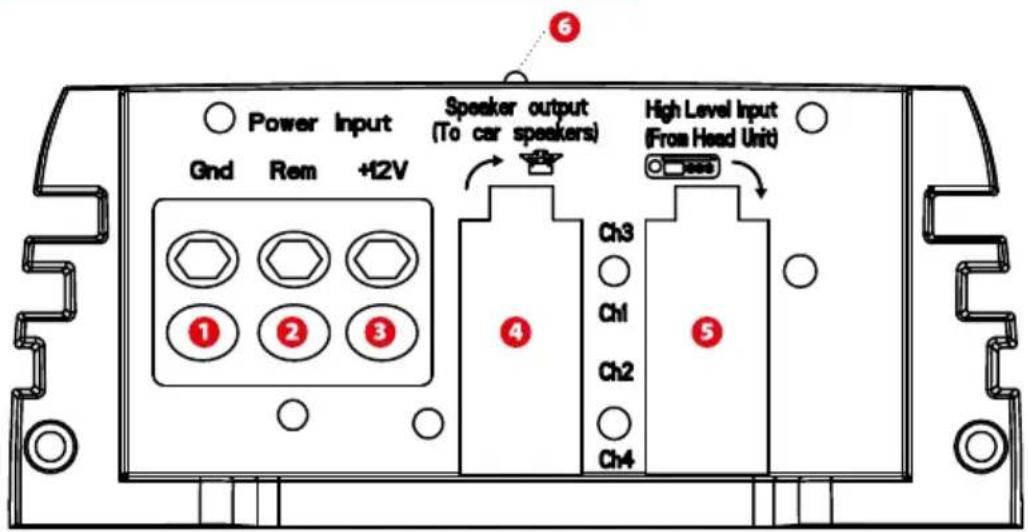

Panel sterowania - Panel podłączeniowy

Panel sterowania - Panel podłączeniowy

1 Złącze (Gnd) : do prawidłowego podłączenia masy użyj krótkiego przewodu o identycznym przekroju jak przewód zasilający. Usuń lakier w miejscu podłączenia masy do elementu karoserii samochodu aby uzyskać optymalne przewodzenie. Właściwie wykonane uziemienie wpływa znacząco na wydajność wzmacniacza.

2 Terminal wzbudzenia wzmacniacza (Rem) : wzmacniacz może zostać uruchomiony przez ten terminal po zasi- leniu napięciem 12V. Napięcie 12V dostarczne jest z gniazda "remote" bądź z przewodu sterowania anteną elek- tryczną jednostki sterującej.

3 Złącze zasilania (+12V) : jest główne źródło zasilania wzmacniacza i musi być bezpośrednio podłączone do dodatniej klemy akumulatora. Zwróć uwagę na prawidłowe ułożenie przewodu zasilającego w samochodzie. Unikaj układania przewodu wraz z kabłami sygnałowymi, antenowymi lub w pobliżu innego sprzętu elektronicznego. Ważne jest również korzystanie z wysokiej jakości przewodów o odpowiednim przekroju. Do zasialania wzmacniacza MTX RT50.4M zaleca się używanie przewodów o przekroju 8-10mm ^2 .

4 Wyjście głośnikowe na kostce (Speaker Output) : Są to wyjścia głośnikowe do podłączenia do głośników samochodowych. Podłącz złącze ISO samochód głośnik tutaj. Możesz użyć dołączonego przedłużacza w razie potrzeby.

5 Głośnik wysoki poziom wejściowy na kostce (High Level Input) : To jest wysoki poziom wejściowy głośnika być podłączony do radia samochodowego. Możesz użyć dołączonego przedłużacza w razie potrzeby.

6 Zasilanie: wzmacniacz jest włączony : dioda LED świeci na czerwono. Jeśli nastąpiło zwarcie lub przegrzanie wzmacniacza - dioda LED miga.

7 Zdałnego przełącznika (Remote) : Pozwala na wybór pomiędzy zwykłym niebieski przewód zdalnego („Cable” jeżeli za pomocą zdalnego kabla z radioodtwarzacza) lub automatyczne zdalne (pozycji „Auto”, gdy ma pilota drut jest dostępny). Jeśli zdalny przewodowy jest dostępny za radioodtwarzaczem, to lepiej z niego korzystać.

8 9 Sterowanie podbiciem (Gain) : stosowane jest do ustawienia poziomu czułości wzmacniacza do jednostki sterującej, której używasz. Zakres regulacji : 100mV do 6V.

Regulacja podbicia

1. Ustaw regulacje podbicia (Gain) w pozycji minimum
   (kierunek przeciwny do kierunku obrotu wskazówek zegara).
2. Ustaw głośność jednostki sterującej na mniej więcej 3/4 maksymalnej wartości.
3. Powoli zwiększaj podbicie do chwili pojawienia się zakłoceń.
4. Reguluj podbicie, zmniejszając napięcie tak by wyeliminować zakłócenia sygnału.
5. Wzmacniacz został skalibrowany z jednostką sterującą.

10 Złącze RCA (RCA Inputs) : podłącz jednostke sterująca do wzmacniacza za pomocą kabli sygnałowych RCA. Minimalna wartość sygnału wyjściowego jednostki sterującej to 100mV. Zawsze używaj wysokiej jakości ekranowanych przewodów sygnałowych by wyeliminować zakłócenia. Wiązki przewodów RCA jest w pudełku.
