RT602 - Radio samochodowe MTX Audio - Bezpłatna instrukcja obsługi

Typ produktu	Wzmacniacz 2-kanałowy klasy AB
Marka	MTX Audio
Model	RT602
Kategoria	Radio samochodowe / Wzmacniacz
Wymiary (dł. × szer. × wys.)	310 mm × 180 mm × 55 mm
Waga	Około 2 kg
Zasilanie	12 V DC (akumulator pojazdu)
Moc wyjściowa (CEA2006)	2 × 90 W RMS przy 2 omach, 2 × 60 W RMS przy 4 omach, 1 × 180 W RMS w trybie pomostowym przy 4 omach
Pasmo przenoszenia	20 Hz - 30 kHz (±1 dB)
Stosunek sygnału do szumu	>80 dB (1 wat)
Zniekształcenia (THD+N)	≤1%
Filtr aktywny	Górnoprzepustowy (HPF) i dolnoprzepustowy (LPF) 12 dB/okt, regulowany od 40 Hz do 400 Hz
Czułość wejścia RCA	100 mV do 6 V
Wejścia	RCA niskiego poziomu, wysoki poziom (HLI z dołączonymi adapterami)
Wyjście liniowe	Line out do łączenia łańcuchowego kolejnego wzmacniacza
Minimalna impedancja	2 omy w stereo, 4 omy w trybie pomostowym
Zabezpieczenie	Termiczne i przeciwzwarciowe (migająca dioda LED)
Bezpieczniki	Wewnętrzne, wymieniać na bezpiecznik o tej samej wartości
Konserwacja i czyszczenie	Czyścić suchą szmatką. Okresowo sprawdzać i dokręcać połączenia.
Bezpieczeństwo	Odłączyć akumulator przed instalacją. Używać bezpiecznika w pobliżu akumulatora. Przestrzegać impedancji.
Części zamienne i naprawialność	Zapasowe bezpieczniki. Dołączone adaptery wysokiego poziomu. W przypadku napraw skontaktować się z profesjonalnym instalatorem.
Informacje ogólne	Wzmacniacz wysokiej wydajności do systemu audio w samochodzie. Marka: MTX Audio, model RT602.

Często zadawane pytania - RT602 MTX Audio

Jaka jest moc wzmacniacza MTX Audio RT602?

Certyfikowana moc CEA2006 wynosi 2 × 90 watów RMS przy 2 omach, 2 × 60 watów RMS przy 4 omach oraz 1 × 180 watów RMS w trybie pomostowym przy 4 omach.

Jak ustawić wzmocnienie wzmacniacza?

Zacznij od ustawienia potencjometru wzmocnienia na minimum. Zwiększ głośność źródła do 3/4 maksimum, następnie zwiększaj wzmocnienie, aż usłyszysz zniekształcenia. Na koniec nieznacznie zmniejsz wzmocnienie, aż zniekształcenia znikną.

Jak używać filtrów HPF i LPF?

Przełącznik filtra umożliwia wybór między HPF (górnoprzepustowy), LPF (dolnoprzepustowy) lub FULL (bez filtra). Częstotliwości graniczne reguluje się w zakresie 40-400 Hz ze stromością 12 dB/oktawę.

Czy mogę podłączyć głośniki bezpośrednio bez wyjść RCA?

Tak, użyj dołączonych adapterów wysokiego poziomu. Podłącz przewody głośnikowe źródła do adapterów, a następnie włóż adaptery do złącza HLI wzmacniacza.

Co zrobić, gdy miga dioda LED zabezpieczenia?

Migająca dioda LED wskazuje zabezpieczenie termiczne lub zwarcie. Wyłącz wzmacniacz, sprawdź połączenia i impedancję głośników, a następnie włącz po ostygnięciu.

Jaki przekrój kabla zasilającego zastosować?

MTX zaleca kabel o przekroju 10 mm² dla zasilania i masy. Kabel zasilający musi być podłączony bezpośrednio do akumulatora z bezpiecznikiem w odległości mniejszej niż 20 cm od bieguna dodatniego.

Jak podłączyć wzmacniacz w trybie pomostowym?

Użyj zacisków + prawego kanału i - lewego kanału (oznaczone + i L-). Minimalna impedancja w trybie pomostowym wynosi 4 omy. Nie schodź poniżej.

Dlaczego dźwięk jest zniekształcony?

Możliwe przyczyny: zbyt wysoki poziom głośności źródła, zbyt wysokie wzmocnienie lub głośniki poza fazą. Zmniejsz głośność, obniż wzmocnienie i sprawdź polaryzację głośników.

Jak wyczyścić wzmacniacz?

Użyj suchej szmatki do wycierania kurzu. Unikaj wilgoci i środków chemicznych. Regularnie sprawdzaj połączenia.

Co zrobić, gdy przepali się bezpiecznik?

Wymień go na bezpiecznik o tej samej wartości. Jeśli problem nadal występuje, sprawdź przewody zasilające i polaryzację. Jeśli wzmacniacz jest uszkodzony, oddaj go do profesjonalisty.

INSTRUKCJA OBSŁUGI RT602 MTX Audio

Dziekujemy za wybor produktow MTX Audio. Polaczenia wzmachniaczy i gośników MTX z akcesoriami StreetWires pozwol slyszc, czuc i doswiadczac muzykew spośob zamierzony przyez artyste.

Specyfikacja :

• 2-kanałowy wzmacniacz klasy AB
  Certyfikat CEA2006 Moc wyjsciowa :

-Moc wyjsciowa : 90W RMS x 2-CH/2 Ohm ; THD+N ≤1%
-Moc wyjsciowa:60W RMS x 2-CH/4 Ohm;THD+N≤1%
-Moc wyjsciowa : 180W RMS x 1-CH/4 Ohm ; THD+N ≤1%

Zwrotnica:

-Filtr gorno-przepustowy z plynnag regulacj:40Hz-400Hz(12dB/okt.)
-Filtr dolno-przepustowy z plynna regulacja : 40Hz - 400Hz (12dB/okt.)
- Stosunek sygnalu do szumu (1W):>80dB
Znieksztacenia THD (1W) : ≤1%
- Pasmo przenoszenia (±1dB): 20Hz-30000Hz
Maksymalny sygnat wejscia: 6V
Maksymalna czułość: 100mV
Wymiary : 310mm x 180mm x 55mm
- Wejscia High Level

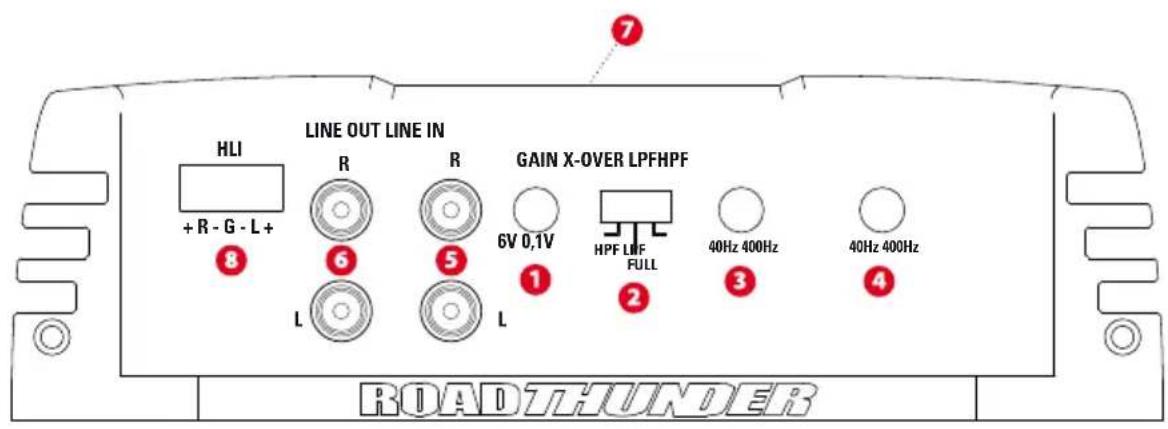

Panel sterowania - Panel podłaczeniowy

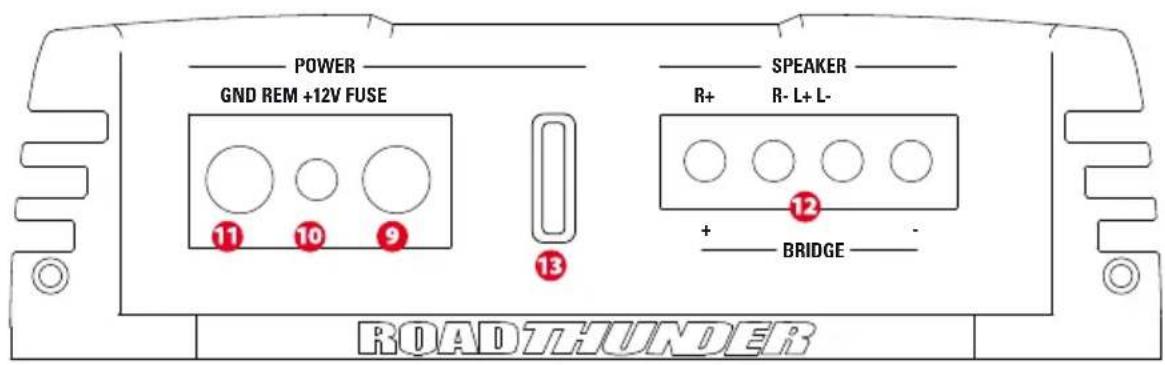

Panel sterowania - Panel podlączeniowy

Sterowanie podbiciem (GAlN): stosowane jest do ustawienia poziomu czułosci wzmacniacza do Jednostki sterujucej, ktorey uzywasz. Zakres regulacci: 100mV do 6V. Regulacja podbacia

1. Ustaw regulacja podbicia (Gain) w pozycji minimum (kierunek przyciwny do kierunku obrotu wskazowej zegara).
2. Ustaw gośnosć jestnostki sterujuść na mniewość 3/4 maksymalnej wartość.
3. Powoli zwiekszaj podbicie do chwili pijawienia sie zaklocen.
4. Reguluj podbicie, zmniejszajac napiecie tak by wyeliminowa zaklocenia sygnalu.
5. Wzmacniacz zostal skalibrowany z Jednostka sterujaca.

2 Włącznik/wyłacznik filtrów górn o dolno-przepustowych (X-OVER):

• Ustaw potencjomet w pozycji „LPF" aby wączyć aktywny filtr dorlo-przemustowy.
• Ustaw potencjometr w pozycji „HPF" aby wączyć aktywny filtr gorny-przejustowy.
• Ustaw potencjomet w pozycji „FULL" aby wylaczycz zwrotnice.

3 Regulaçá filtra górnno-przemustwogo (HPF): Czestotliwośc moźbyć regulowana w zakresie od 40 do 400Hz
4 Regulaţa filtra dolno-przepustowo (LPF): CzęstotliwośćMZeobycregulowana w zakresie od 40Hz do 400Hz
Zlaczene RCA (LOW INPUT): podlacz Jednostke sterujuca do wzmacniacza za pomocag kabli sygnałowych RCA. Minimalna wartosci sygnalu wyjsciowego Jednostki sterujucej to 100mV. Zawsze uzywaj wysokiej jakosci ekranowanych przyzewodow sygnałowych by wyeliminowa zaklocenia.
Wyjscia RCA (LINE OUT): pozwalaja na podlącenie kilku wzmacniaczy do jakiego wyjscia RCA jestostki sterużacej.
Zasilanie: wzmacniacz jest wączony : dioda LED świeci na czerwono. Jeśli nastapilo zwarcie lub przyegrzanie wzmacniacja - dioda LED miga.
Wejscia High Level (HLI): Pozwala na podlaczenie wzmacniacza bez koniecznosci stosowania przywodow sygnatowych. Uzyj dołuczonych adapterów aby podlaczyc jejnostkę sterujuć do wzmacniacza za pomoczą wejscie High Level. Umwaga: W trybie High Level konieczne jest podlaczenie przywodu wzbudzenia wzmacniacza (remote).
Zlacze zasilania (+12V) : jest glowne zrodlo zasilania wzmacniacza i musi byc bezposrednio podlaczone do dodatnej klemy akumulatora. Zwroc uwage na prawidlowe ulozenie przewodu zasilajacego w samochodzie. Unikaj ukladania przewodu wraz z kablami sygnalowymi, antenowymi lub w oblizu innego sprzetu elektronicz-. nego. Wazne jest rawniez korzystanie z wysokiej jakosci przewodow o odpowiednim przykroju. Dozasialania wzmacniacza MTX RT60.2azoleca sie uzywanie przewodow o przykroju 10mm2
10 Terminal wzbudzenia wzmacniacza (Remote - REM): wzmacniacz要去 zostac uruchomiony przyte ten terminal po zasileniu napieciem 12V. Napięcie 12V dostarcze jest zgniazda „remote” sąż z przewodu sterowania antenaj elektryczna"Justnosti sterujuść.
Zlaczne (GND): do prawnodowego podlaczenia masy uzyj krótkiego przewodu o identycznym przyzekroju jak przywoźd zasilajcy. Usń lakier w nichejscu podlaczenia masy do elementu karoserii samochodu aby uzyskać optymalne przewodzenia. Własciwie wykonane uziemienie wptywa znaczo co na wydajnosć wzmacniacza.
Zlacza glosnikowe (SPEAKER) : podlacz do nich przywody glosnikowe. Kontroluj prawidlowosc pojaczenia w calym systemie. Nieprawidlowe podlaczenie przywodow spowoduje niewlasciwa pracę glosnika i utrata jakosci dzwieku. Do mostkowania wzmacniaca uzyj sprawego (+) terminala oraz lewego (-)!

Ostrzeżenie : Nie mostkuj wzmacniacza o opornyssi mniejszej niz 4

13 Bezmieczniki (FUSE): spalony bezpiecznik zastap nowym o tej samej wartosci. Nigdy nie uzywaj bezpiecznika o wiekszym natezieniu.

Podręcznik uzytkownikia - RT60.2

Montaí podłuczanie

Rekomendujemy instalacie wzmacniaczy RoadTHUNDER u autoryzowanego sprezdawcy produktow MTX Audio. Nieprawidlowe podłaczenia要去 spowodstawicy powazne uszkodzenia wzmacniacza, gośnika lub instalacje elektrycznej w samochodzie. Prźed uruchomieniem systemu ponownie sprawd z poprawnosc wsztkich polączenia.

1. Roz到账 klemy akumulatora.
2. Wybierz.), wzmacniacza. Wybierajc.), wzmacniacza tak by zapewnic mu optymalne chlodzenie. Upewnij sie przy podlaczaniu nie uszkodzisz przewodow instalaci elektrycznej samochodu, przewodow paliwowych, hamulcowychczy zbiornika paliwa. Zamontuj wzmacniacz MTX.
3. Przeciagnij przywod zasilajacy przyez groź silnika uzywajc SPECIALNych prerpustow. Unikniesz przyciecia izolacji przywod na ostrych krawedziach. Nastepnie przysciagnij przywod przyze wutrze samochodu i podlacz do gniaiazda zasilajacego (+) we wzmacniaczu (+12V).

Uwaga: Upewnjie ze uzywasz przywodow zasilajacych o odpowiednim przekroju.

1. Zainstaluj oprawkę bezpiecznikiem w odlegósci ok. 20 cm od akumulatora. Znacznie zmiejejszy to ryzykousekspowodanych przy spezie. Nie instaluj bezpiecznika w oprawce przy pradlowym podlaczenia几点 instalaci. Teraz podlacz przydwzazilajczy (+) do dodatnej klemy akumulatora.

2. Znajdź odpowednie.), do podlączenia masy. Przymocuj przywód do.), podlączenia masy a drugi konie podlącz do terminala GND we wzmacniaczu.

3. Podłucz przywoć wzbudzenia wzmacniacza (Remote) do terminala we wzmacniaczu MTX. Jeźeli Twoja jeder dostka sterujuca nie ma dedykowanego wyjscia Remote możesz podłȩczy przywoć przywod do przywodu sterowania elektryczna Antena.

4. Podłuczanie przyzwodów sygnolowych do wzmacniacza :

Dla uzyskaniaNJalepszegoefektu zastosujwysokiejJakosciprzewody sygnalowe.

• Jeźeli Jednostka sterujuca nie jest wyposañona w wyjscia RCA podłucz sygnól do odpwiednich wejsć High Level we wzmacniaczu. Uzyj wysokiej jakosci przyzwodów gośnikowych o wȩciwym przyzekroju!

• Podłucz gośniki do wzmacniacza za pomoczą przywodów gośnikowych o odpwiednim przykroju.

• Ponownie sprawdź poprawnosć podłaczenia instalacji. Ješli wszystko podlaczone jest prawidłowo podłacz klermy akumulatora i umieść bezpiecznik w oprawce. Rozpocznij regulacja wzmacniacza. Dla uzyskania maksymalnej mocy wzmacniacz są pracowac przy obciañeniu 2 Ohm.

Uwaga: upewnij sie iz podbicie sygnalu we wzmacniaczu (Gain) jest ustawione w pozycji minimum przyd Rozpoczeciem regulaci wzmacniacza.

Rozwiazywanie problemów :

Problem

Przyczyna

Rozwiazanie

Brak wskazan diody LED Brak napiecia 12V na zlaczu Remote Podlacn napiecie 12V do terminal

Brak napiecia 12V na zlaczu zasilajacym Podlacz napiecie 12V do terminala

Nieprawidlowo podlaczona masa Sprawdz masé

Spalony bezpiecznik Wymierbezpiecznik

Dioda zasilania swieci, Wylaczona glosnosc w Jednostce sterujacej Zwieksglosnosc w Jednostce sterujacej brak syngalu Nie podlaczone przywody glosnikowe Podlacz przywody glosnikowe

Wylaczone podbicie we wzmacnaiczu Wlacz podbicie we wzmacniaczu (Gain)

Wyluczyny procesor dzwieku Podlacz zasilanie do procesora dzwieku

Spalony glosnik Wymien glosnik

Sygnal wyjsciowy

Poziom glosnosci Jednostki sterujacej

Zmniejs眩glosnosc Jednostki sterujucej

znieksztalcony

jest zbyt wysocki

Zbyt duze podbicie sygnau we wzmacniaczu Zmniejsz podbicie sygnau we

wzmacniaczu (Gain)

Odwrocony balans

Zamienione przywody glosnikowe

Podlacz prawidlowo gośniki

Odwróćone lijęska RCA

Zamien wtyki RCA

Bass is weak

Głosniki podlaczone w przyciw fazie

Podlacz gośnik wȩsciwoj fazie

Nie stosowanie glosnikow MTX Kup glosniki MTX!

Spalony bezpiecznik

Nadmiorny poziom sygnalu wyjsciowego

Zmniejs glosnosc

Wadliwy wzmacniacz

Skontaktuj sie z serwisem
